Фундамент Ф5-АМ. Фундамент ф5 ам
Ф 5 ам по стандарту:
Фундаменты под анкерно-угловые опоры Ф 5 ам - это монолитные установки в виде подножника с прочной стойкой наклонного типа, предназначенные для придания устойчивости унифицированным железобетонным опорам, с помощью которых происходит обустройство надземных линий электропередач. Необычная конструкция подобных элементов делает фундаменты данного типа наиболее подходящими для укрепления ЛЭП: их применение просто необходимо при проведении трасс в районах с нестабильной почвой или склонными к оползанию и сезонному вспучиванию грунтами. Стальной каркас, покрытый защитным слоем бетона, технологические скосы и отверстия для удобства при монтаже, повышенная прочность и великолепная стойкость к воздействию любых погодных условий – все это делает подножники Серии 3.407-115 очень популярными материалами в современной строительной сфере.
1. Варианты маркировки
При проектировании и изготовлении подножников им присваивается своеобразный шифр (марка), состоящий из букв и цифр, что определяют типоразмер фундаментного элемента. Способы написания марки исчерпываются следующими вариантами:
1. Ф 5 ам;
2. Ф 5 а.
2. Основная сфера применения
Фундаменты, запроектированные Серией 3.407-115, а в том числе и фундаменты Ф 5 ам, могут использоваться для проведения трасс напряжением от 35 до 500 кВт в зависимости от типа конструкции и марки подножника. Изготовляемые из тяжелого бетона со специальными упрочняющими добавками, они не боятся ни сильных морозов, ни резких перепадов температуры, ни даже повышенной сейсмической активности. Устанавливаться могут в условиях неагрессивной и слабоагрессивной среды. Для эксплуатации в агрессивной среде требуется дополнительная обработка защитными антикоррозийными веществами.
3. Обозначения маркировки изделия
Маркировочные обозначения нужны для максимально быстрой идентификации стройматериалов на складах, а также для удобства ведения технической документации. Установленные официальными стандартами шрифты не подлежат изменениям. Каждый условный символ в марке подножника Ф 5 ам несет определенную смысловую нагрузку:
1. Ф – фундамент;
2. 5 – порядковый номер наименования;
3. а – для анкерно-угловых опор;
4. м – монолитный.
Данный конкретный типоразмер указывает на изделие со следующими размерными и пространственными параметрами:
Длина = 2700;
Ширина = 2700;
Высота = 3400;
Вес = 6500;
Объем бетона = 2,5;
Геометрический объем = 24,786.
Эти характеристики также могут писаться при маркировании готовых изделий, однако чаще дело исчерпывается указанием шифра, даты выпуска и наименованием производителя.
4. Изготовление и основные характеристики
Фундаменты под опоры Ф 5 ам изготавливаются в металлических неразъемных опалубках, что позволяет гарантировать максимально точное соответствие размерных параметров готовых изделий проектным значениям, прописанным в Серии 3.407-11. Установленные в такие формы элементы армирования соединяются в цельный каркас методом контактной точечной сварки. Они делаются из высокопрочных прутков гладкой стали класса А-І и рифленой стали класса А-ІІІ. Для закладных изделий соединения в ход идет сталь А-І (марка ВСт3). Установленный в проектное положение каркас заливается бетоном М300. Такая высокая марка прочности в сочетании со специальными заполнителями и пластификаторами гарантирует максимальную стойкость подножников к любым предполагаемым нагрузкам и разрушающему воздействию внешней среды.
Процесс изготовления включает несколько стандартных этапов: формовка, сушка, остывание, распалубка, маркирование. На заключительной стадии каждая готовая партия стройматериалов в обязательном порядке проходит ряд приемочных испытаний. Проверка прочности и трещиностойкости, сравнение фактических размерных показателей с проектными, изучение поверхности на предмет наличия недопустимых изъянов – все это очень важно для выпуска по-настоящему качественной продукции. Изготовленные в условиях современных оборудованных всем необходимым заводах фундаменты для опор ЛЭП должны обладать максимальной надежностью, ведь от этого зависит не только сохранность линий электропередач, но и безопасность окружающих.
5. Транспортировка и хранение
На специально подготовленных складских площадках, где железобетонные подножники находятся в полной безопасности от осадков и прочих неблагоприятных воздействий, их сортируют по маркам и датам производства и расставляют ровными рядами на деревянные подкладки. Между такими рядами необходимо оставить достаточно места для свободного прохождения подъемной техники, посредством которой осуществляются погрузочные работы. Перевозить фундаменты марки Ф 5 ам можно только в рабочем вертикальном положении при тщательной фиксации изделий в кузове. Небрежный сброс или навал материалов категорически запрещены.
Уважаемые покупатели! Сайт носит информационный характер. Указанные на сайте информация не являются публичной офертой (ст.435 ГК РФ). Стоимость и наличие товара просьба уточнять в офисе продаж или по телефону 8 (800) 500-22-52
Ф 5 ам по стандарту:
Фундаменты под анкерно-угловые опоры Ф 5 ам - это монолитные установки в виде подножника с прочной стойкой наклонного типа, предназначенные для придания устойчивости унифицированным железобетонным опорам, с помощью которых происходит обустройство надземных линий электропередач. Необычная конструкция подобных элементов делает фундаменты данного типа наиболее подходящими для укрепления ЛЭП: их применение просто необходимо при проведении трасс в районах с нестабильной почвой или склонными к оползанию и сезонному вспучиванию грунтами. Стальной каркас, покрытый защитным слоем бетона, технологические скосы и отверстия для удобства при монтаже, повышенная прочность и великолепная стойкость к воздействию любых погодных условий – все это делает подножники Серии 3.407-115 очень популярными материалами в современной строительной сфере.
1. Варианты маркировки
При проектировании и изготовлении подножников им присваивается своеобразный шифр (марка), состоящий из букв и цифр, что определяют типоразмер фундаментного элемента. Способы написания марки исчерпываются следующими вариантами:
1. Ф 5 ам;
2. Ф 5 а.
2. Основная сфера применения
Фундаменты, запроектированные Серией 3.407-115, а в том числе и фундаменты Ф 5 ам, могут использоваться для проведения трасс напряжением от 35 до 500 кВт в зависимости от типа конструкции и марки подножника. Изготовляемые из тяжелого бетона со специальными упрочняющими добавками, они не боятся ни сильных морозов, ни резких перепадов температуры, ни даже повышенной сейсмической активности. Устанавливаться могут в условиях неагрессивной и слабоагрессивной среды. Для эксплуатации в агрессивной среде требуется дополнительная обработка защитными антикоррозийными веществами.
3. Обозначения маркировки изделия
Маркировочные обозначения нужны для максимально быстрой идентификации стройматериалов на складах, а также для удобства ведения технической документации. Установленные официальными стандартами шрифты не подлежат изменениям. Каждый условный символ в марке подножника Ф 5 ам несет определенную смысловую нагрузку:
1. Ф – фундамент;
2. 5 – порядковый номер наименования;
3. а – для анкерно-угловых опор;
4. м – монолитный.
Данный конкретный типоразмер указывает на изделие со следующими размерными и пространственными параметрами:
Длина = 2700;
Ширина = 2700;
Высота = 3400;
Вес = 6500;
Объем бетона = 2,5;
Геометрический объем = 24,786.
Эти характеристики также могут писаться при маркировании готовых изделий, однако чаще дело исчерпывается указанием шифра, даты выпуска и наименованием производителя.
4. Изготовление и основные характеристики
Фундаменты под опоры Ф 5 ам изготавливаются в металлических неразъемных опалубках, что позволяет гарантировать максимально точное соответствие размерных параметров готовых изделий проектным значениям, прописанным в Серии 3.407-11. Установленные в такие формы элементы армирования соединяются в цельный каркас методом контактной точечной сварки. Они делаются из высокопрочных прутков гладкой стали класса А-І и рифленой стали класса А-ІІІ. Для закладных изделий соединения в ход идет сталь А-І (марка ВСт3). Установленный в проектное положение каркас заливается бетоном М300. Такая высокая марка прочности в сочетании со специальными заполнителями и пластификаторами гарантирует максимальную стойкость подножников к любым предполагаемым нагрузкам и разрушающему воздействию внешней среды.
Процесс изготовления включает несколько стандартных этапов: формовка, сушка, остывание, распалубка, маркирование. На заключительной стадии каждая готовая партия стройматериалов в обязательном порядке проходит ряд приемочных испытаний. Проверка прочности и трещиностойкости, сравнение фактических размерных показателей с проектными, изучение поверхности на предмет наличия недопустимых изъянов – все это очень важно для выпуска по-настоящему качественной продукции. Изготовленные в условиях современных оборудованных всем необходимым заводах фундаменты для опор ЛЭП должны обладать максимальной надежностью, ведь от этого зависит не только сохранность линий электропередач, но и безопасность окружающих.
5. Транспортировка и хранение
На специально подготовленных складских площадках, где железобетонные подножники находятся в полной безопасности от осадков и прочих неблагоприятных воздействий, их сортируют по маркам и датам производства и расставляют ровными рядами на деревянные подкладки. Между такими рядами необходимо оставить достаточно места для свободного прохождения подъемной техники, посредством которой осуществляются погрузочные работы. Перевозить фундаменты марки Ф 5 ам можно только в рабочем вертикальном положении при тщательной фиксации изделий в кузове. Небрежный сброс или навал материалов категорически запрещены.
Уважаемые покупатели! Сайт носит информационный характер. Указанные на сайте информация не являются публичной офертой (ст.435 ГК РФ). Стоимость и наличие товара просьба уточнять в офисе продаж или по телефону 8 (800) 500-22-52
moscow.tdajbi.ru
Ф 5 ам по стандарту:
Фундаменты под анкерно-угловые опоры Ф 5 ам - это монолитные установки в виде подножника с прочной стойкой наклонного типа, предназначенные для придания устойчивости унифицированным железобетонным опорам, с помощью которых происходит обустройство надземных линий электропередач. Необычная конструкция подобных элементов делает фундаменты данного типа наиболее подходящими для укрепления ЛЭП: их применение просто необходимо при проведении трасс в районах с нестабильной почвой или склонными к оползанию и сезонному вспучиванию грунтами. Стальной каркас, покрытый защитным слоем бетона, технологические скосы и отверстия для удобства при монтаже, повышенная прочность и великолепная стойкость к воздействию любых погодных условий – все это делает подножники Серии 3.407-115 очень популярными материалами в современной строительной сфере.
1. Варианты маркировки
При проектировании и изготовлении подножников им присваивается своеобразный шифр (марка), состоящий из букв и цифр, что определяют типоразмер фундаментного элемента. Способы написания марки исчерпываются следующими вариантами:
1. Ф 5 ам;
2. Ф 5 а.
2. Основная сфера применения
Фундаменты, запроектированные Серией 3.407-115, а в том числе и фундаменты Ф 5 ам, могут использоваться для проведения трасс напряжением от 35 до 500 кВт в зависимости от типа конструкции и марки подножника. Изготовляемые из тяжелого бетона со специальными упрочняющими добавками, они не боятся ни сильных морозов, ни резких перепадов температуры, ни даже повышенной сейсмической активности. Устанавливаться могут в условиях неагрессивной и слабоагрессивной среды. Для эксплуатации в агрессивной среде требуется дополнительная обработка защитными антикоррозийными веществами.
3. Обозначения маркировки изделия
Маркировочные обозначения нужны для максимально быстрой идентификации стройматериалов на складах, а также для удобства ведения технической документации. Установленные официальными стандартами шрифты не подлежат изменениям. Каждый условный символ в марке подножника Ф 5 ам несет определенную смысловую нагрузку:
1. Ф – фундамент;
2. 5 – порядковый номер наименования;
3. а – для анкерно-угловых опор;
4. м – монолитный.
Данный конкретный типоразмер указывает на изделие со следующими размерными и пространственными параметрами:
Длина = 2700;
Ширина = 2700;
Высота = 3115;
Вес = 6250;
Объем бетона = 2,5;
Геометрический объем = 22,7083.
Эти характеристики также могут писаться при маркировании готовых изделий, однако чаще дело исчерпывается указанием шифра, даты выпуска и наименованием производителя.
4. Изготовление и основные характеристики
Фундаменты под опоры Ф 5 ам изготавливаются в металлических неразъемных опалубках, что позволяет гарантировать максимально точное соответствие размерных параметров готовых изделий проектным значениям, прописанным в Серии 3.407-11. Установленные в такие формы элементы армирования соединяются в цельный каркас методом контактной точечной сварки. Они делаются из высокопрочных прутков гладкой стали класса А-І и рифленой стали класса А-ІІІ. Для закладных изделий соединения в ход идет сталь А-І (марка ВСт3). Установленный в проектное положение каркас заливается бетоном М300. Такая высокая марка прочности в сочетании со специальными заполнителями и пластификаторами гарантирует максимальную стойкость подножников к любым предполагаемым нагрузкам и разрушающему воздействию внешней среды.
Процесс изготовления включает несколько стандартных этапов: формовка, сушка, остывание, распалубка, маркирование. На заключительной стадии каждая готовая партия стройматериалов в обязательном порядке проходит ряд приемочных испытаний. Проверка прочности и трещиностойкости, сравнение фактических размерных показателей с проектными, изучение поверхности на предмет наличия недопустимых изъянов – все это очень важно для выпуска по-настоящему качественной продукции. Изготовленные в условиях современных оборудованных всем необходимым заводах фундаменты для опор ЛЭП должны обладать максимальной надежностью, ведь от этого зависит не только сохранность линий электропередач, но и безопасность окружающих.
5. Транспортировка и хранение
На специально подготовленных складских площадках, где железобетонные подножники находятся в полной безопасности от осадков и прочих неблагоприятных воздействий, их сортируют по маркам и датам производства и расставляют ровными рядами на деревянные подкладки. Между такими рядами необходимо оставить достаточно места для свободного прохождения подъемной техники, посредством которой осуществляются погрузочные работы. Перевозить фундаменты марки Ф 5 ам можно только в рабочем вертикальном положении при тщательной фиксации изделий в кузове. Небрежный сброс или навал материалов категорически запрещены.
Уважаемые покупатели! Сайт носит информационный характер. Указанные на сайте информация не являются публичной офертой (ст.435 ГК РФ). Стоимость и наличие товара просьба уточнять в офисе продаж или по телефону 8 (800) 500-22-52
nsk.tdajbi.ru
Фундаменты под опоры линий электропередачи Ф3-АМ; Ф4-АМ; Ф5-АМ; Ф6-АМ; Ф3-А5М; Ф5-А5М
Фундаменты под опоры линий электропередачи Ф-АМ и Ф-А5М

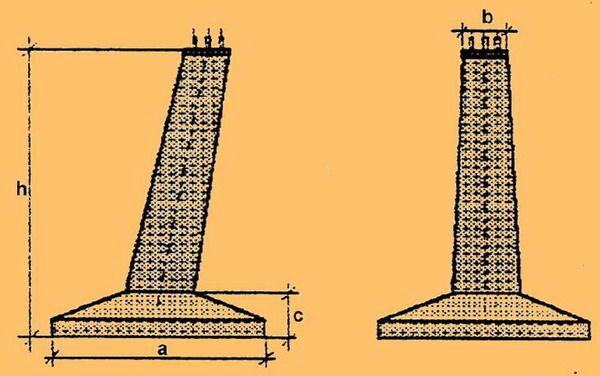

| Марка фундамента | Размеры, мм | Класс бетона | Объем бетона, м3 | Вес изделия, т | Рабочие чертежи, ГОСТ, ТУ, Серия | |||
| h | c | a | b | |||||
| Ф3-АМ | 2715 | 400 | 2100 | 400 | 400 | 1,7 | 4,3 | Серия 3.407-115 |
| Ф4-АМ | 3115 | 2400 | 2,0 | 5,0 | ||||
| Ф5-АМ | 450 | 2700 | 2,5 | 6,25 | ||||
| Ф6-АМ | 400 | 3000 | 2,7 | 6,9 | ||||
| Марка фундамента | Размеры, мм | Класс бетона | Объем бетона, м3 | Вес изделия, т | Рабочие чертежи, ГОСТ, ТУ, Серия | |||
| h | c | a | b | |||||
| Ф3-АМ | 3115 | 400 | 2100 | 400 | 400 | 1,7 | 4,3 | С измененным армированием (отдельные чертежи) |
| Ф3-А5М | ||||||||
| Ф5-АМ | 2700 | 2,5 | 6,25 | |||||
| Ф5-А5М | ||||||||
Железобетонные фундаменты грибовидной формы представляют собой монолитные конструкции и предназначены для монтажа линий электропередачи напряжением до 500 кВ на базе металлических опор.
Фундаменты обеспечены необходимыми закладными элементами для обеспечения монтажа металлических опор ЛЭП.
company-ces.ru
Фундамент Ф5-АМ
Нормативно-техническая документация: Серия 3.407-115 в 2, 3Размер: 2700х3115х400Масса: 6,30Объем: 2,50
Фундамент Ф5 – АМ-представляет собой массивное железобетонное изделие, в наклонную стойку, которого встроены закладные детали крепления металлических опор ЛЭП. При изготовлении применяют сверхпрочный тяжелый бетон марки В 27,5. В качестве заполнителя такого бетона используют щебенку. Вес арматуры составляет 513,33 кг. Это продольные стержни из стали класса А- 1 и А- 111,сваренные в каркас при помощи вязальной проволоки. Арматура и закладные детали в заводских условиях на стадии изготовления обрабатываются против коррозии цинкосодержащей грунтовкой. Наружные детали дополнительно защищает лакокрасочное покрытие. Слой бетона, защищающий арматуру, составляет 30мм. Морозостойкость бетона F 150-200,водонепроницаемость W4-8. Эти качественные характеристики позволяют эксплуатировать конструкции ЛЭП в сложных климатических условиях, выдерживать значительные ветровые нагрузки, а так же воздействие агрессивных сред грунта и влажности. На неустойчивых или глинистых грунтах перед установкой фундамента на дно котлована насыпают слой песка 50-100 мм, можно также использовать щебень.
Для того, чтобы изделие сохранило свои качественные характеристики и пригодность к эксплуатации, сотрудники компании осуществляют погрузку и транспортировку в соответствии с ГОСТ. Массивные железобетонные фундаменты транспортируются длинномерными автомобилями. Каждое изделие необходимо закрепить стальной проволокой и изолировать от бортов транспорта и друг от друга деревянными подкладками толщиной 40 мм. Располагать фундаменты следует горизонтально или в соответствии со специальными схемами укладки.
Доставка
Наша компания не только произведет для вас Фундамент Ф5-АМ, но и возьмет на себя все заботы по доставке продукции на ваш объект или склад! Мы организуем доставку наших изделий по России автотранспортом, так же возможна организация разгрузки продукции на объекте (заказ спецтехники)
5 причин доверить доставку Вашего груза нам
- Надежность - Компании-мошенники множатся на рынке логистики каждый день! Мы работаем успешно уже 10 лет и сотрудничаем только с проверенными временем партнерами!
- Сохранность груза - Мы берем на себя риск повреждения Вашего груза во время транспортировки! Ваше доверенное лицо принимает продукцию непосредственно на объекте монтажа!
- Точность - мы разрабатываем индивидуальный график поставок и отслеживаем машины в режиме реального времени!
- Экономия времени – У Вас есть персональный менеджер! Вам не нужно тратить свое время на расчет продукции кратно машинам, поиски подходящего транспорта, переговоры с диспетчером, подписание бланков договоров перевозки, отслеживание машины и многое другое.
- Низкая цена – Мы снижаем транспортные расходы грамотно составляя маршруты и совмещая попутные грузы, предлагаем низкую цену доставки даже при условии не полной загруженности машины.
Наличие и срок поставки
Готовые изделия всегда есть в наличии на нашем складе в зимне-весенний период. В летне-осенний период сроки поставки опор необходимо уточнять в отделе сбыта (он зависит от очереди на производстве, а также от необходимого количества опор)
Условия оплаты
Наша компания предлагает лояльные условия оплаты, ориентированные на клиента!
Вы можете:
- Дробить оплаты кратно отгруженным машинам
- Вносить предоплату в размере 30-50% для запуска продукции в производство, осуществлять доплату по готовности продукции
Отзывы клиентов
