Плитный фундамент: технология и особенности

Содержание

Общее описание
Срок службы фундамента плитного типа
Применение плитных фундаментов
Типы и особенности плитного фундамента
Используемые материалы
Технология сооружения плитного фундамента

Общее описание плитного фундамента

Img by Comrade King - flickr

Плитный фундамент – это ресурсоемкий, но надежный способ организации долговечной основы для строения. Кроме того, это самый простой способ устройства фундамента для загородного дома. Он представляет собой сплошную железобетонную плиту на песчано-гравийной подушке. Различают плитные фундаменты по различной степени погружения в грунт, но существуют и комплексные плитно-свайные и плитно-ленточные варианты, значительно увеличивающие жесткость конструкции. Возможно создание плитного фундамента из отдельных, например, дорожных, плит. Однако такой вариант, кроме расходов на плиты и их укладку в котлован с помощью крана, все равно потребует выравнивающей цементной стяжкой по поверхности. Поэтому, лучший вариант строительства плитного фундамента – это создание однородной армированной плиты, по всему периметру планируемого строения.

Плитный вариант фундамента применяется при мелкозаглубленном (до 50 см.) и глубокозаглубленном (больше глубины промерзания грунта) обустройстве фундамента. В последнем варианте он может размещаться на любой глубине и автоматически становится основанием пола цокольного этажа. От ленточных или свайных типов фундамента плитный фундамент отличает наличие армирования по всей плоскости плиты, что позволяет избежать внутренней деформации, трещин и разломов. В скандинавских странах, например, плитный фундамент довольно распространен, особенно в частном строительстве, так как имеет неоспоримые преимущества, по сравнению с другим типами фундаментов, в условиях севера. Местные строители отмечают, если строение отапливается и фундамент отлично теплоизолирован, то плитная конструкция по долговечности, выигрывает даже у свайной.

Срок службы фундамента плитного типа

О истории и сроках службы фундамента данного типа можно сказать следующее: египетские пирамиды до сих пор прочно стоят на монолитной плите. Другими словами, плита в основании здания, при правильной организации конструкции, превосходит многие иные варианты фундамента по долговечности. Однако, не существует универсальных решений и на продолжительность службы плитного фундамента может повлиять ряд факторов. Если здание простое, а состояние грунта на стройплощадке требует плитной конструкции фундамента, то беспокоиться не о чем. А вот в случае с большим и сложным строением, понадобятся внимательные и грамотные расчеты нагрузок (обычно строители не применяют плитный фундамент на наклонных участках и при использовании тяжелых сооружений с этажностью более трех этажей). Именно тот факт, что плитные фундаменты применяются на проблемных грунтах, на срок службы могут сильно повлиять даже незначительные недочеты в конструкции. В процессе планирования реализации в индивидуальном проекте такого фундамента, необходимо учесть все детали и тонкости сезонного "поведения" грунта на стройплощадке. Правильная конструкция, полностью соответствующая обстоятельствам, может быть дорогой, но при профессиональном и качественном подходе, будет служить верой и правдой долгие десятилетия.

Img by Concrete Forms - flickr

Применение плитных фундаментов

Плитные фундаменты известны своими способностями сопротивляться движению грунта и даже компенсировать его вертикальные и горизонтальные перемещения. Поэтому такой фундамент часто используется в случаях насыпного, пучинистого, круглогодично промерзшего или подвижного грунта, а так же при неравномерности сжимаемости грунтов. На основе плитного фундамента можно организовать отличную защиту от высокого уровня напорных грунтовых или талых вод, однако это потребует дополнительного дренажа, гидроизоляции, а так же внимательной организации канализации, водопровода и других коммуникаций. В целом применение плитного фундамента целесообразно для строительства простых по планировке и небольших каменных, либо каркасных сооружений. Если планировка здания сложная, то плиту, после возведения, разрезают на части по деформационным швам. В результате под каждой частью строения оказывается своя цельная часть плиты, что снизит нагрузку при движении грунта, однако даже в этом случае все составляющие плиты будут работать как единая плита (эту работу однозначно должны проводить профессионалы). С затратной точки зрения малозаглубленные плитные фундаменты экономически довольно выгодны, поскольку позволяют экономить, как на материалах, так и на трудозатратах. Они возводятся быстро и имеют очень простую конструкцию, однако если здание не будет отапливаться, то малозаглубленный фундамент необходимо качественно теплоизолировать.

Типы и особенности плитного фундамента

Самый распространенный вид плитного фундамента, как и самый простой – это монолитный. Он представляет собой сплошную железобетонную плиту 20 – 25 см. на песчано-гравийной подушке, располагаемую под всем строением. Для придания необходимой жесткости плита может заливаться с созданием ребер жесткости, располагаемых в перекрестных направлениях. Ребра жесткости могут располагаться как с нижней, так и с верхней стороны плиты. В зависимости от целей конструкции железобетонный монолит может быть не только сплошным, но и решетчатым. Так же плитный фундамент может быть сборным. В таком случае конструкция собирается из плит, с обязательной бетонной стяжкой для выравнивания поверхности. Плитный фундамент сборного типа может также собираться из железобетонных балок, путем перекрестного наложения элементов, с обязательной заделкой стыков.

Img by Bruno Cordioli - flickr

Для обеспечения большей жесткости плиты, в отдельных случаях, а так же для возведения многоэтажных зданий применяют комбинированные типы фундаментов. В коттеджном строительстве, больше распространен комбинированный ленточно-плитный фундамент, который является особенно жесткой и надежной конструкцией, объединяя в себе лучшее от двух наиболее популярных типов оснований. Комбинированный свайно-плитный фундамент, для коттеджей - это, в большинстве случаев, непозволительная роскошь, исходя из перерасхода стройматериалов. Как правило, свайно-плитная комбинация, значительно увеличивающая жесткость плитного фундамента, используется при строительстве многоэтажных домов.

Плавающий плитный фундамент – это монолитная сплошная армированная плита, залитая по всему периметру здания на песчано-гавийной подушке и лежащая либо практически на поверхности, либо с незначительным заглублением в грунт. «Плавающая» конструкция применима для пушистых, насыпных и пучинистых грунтов, поскольку она способна подниматься и опускаться вместе с движущимся основанием. Такой вариант фундамента, как правило применяется при возведении небольших строений, например, бань или хозяйственных построек.

Используемые материалы

В конструкции плитного фундамента применяются следующие материалы: бетон высокого качества, арматура, различные гидроизоляционные материалы и утеплители. Бетон выбирается высокой прочности (марки М300 и выше), обязательно учитывается водонепроницаемость (W8 и более) и высокая морозоустойчивость (не менее F200), так же немаловажен коэффициент подвижности материала П-3. В случае с близким залеганием грунтовой воды, отлично подошел бы сульфатостойкий бетон, но это большая редкость. Арматура применяется диаметром 12-16 мм и может быть любой марки, соединяется в решетку она с помощью проволоки. Если же, планируется сваривать прутки арматуры между собой, то марка арматуры должна быть пригодной для сваривания (а500с, а240с). В качестве гидроизоляции, чаще всего используют битумно-полимерные материалы, однако допустимо и использование рулонного полиэтилена. Для утепления, о котором рекомендуется обязательно позаботиться в незаглубленных и малозаглубленных типах фундамента, используются различные синтетические теплоизоляционные материалы. Лучшим из них можно считать экструдированный пенополистирол, поскольку этот утеплитель очень прочен и особенно долговечен. Утеплению особенно стоит уделить внимание, если при глубоком заложении, плита фундамента выполняет одновременно и роль пола цокольного этажа.

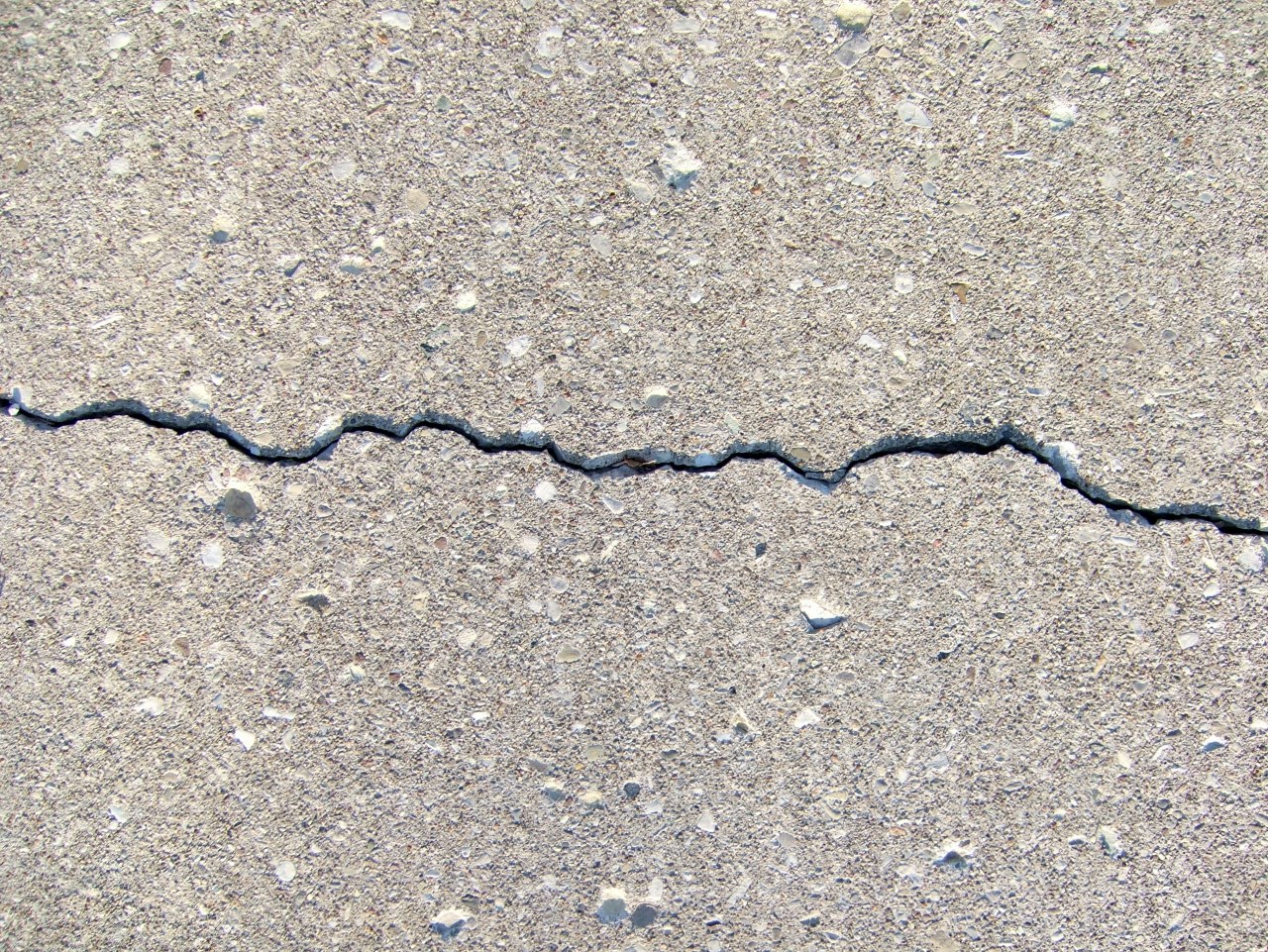

Нарушение технологии заливки плитного фундамента

Img by Rick - flickr

Технология сооружения плитного фундамента

Рекомендуется заглубление плитного фундамента, как минимум на метровую глубину, а если здание не отапливается, то стоит либо утеплить его, либо заглубить на глубину промерзания грунта.

Сначала роют котлован, размеры которого должны быть немного больше плиты, поскольку нужно оставить место для проведения гидроизоляционных и утеплительных работ. Выравнивание грунта нужно произвести тщательно и вручную, поскольку поверхность грунтовой основы обязательно должна быть ровной. Затем прокладывается слой геотекстиля. Это важное условие, которое не позволит песчано-гравийной подушке разойтись в грунт. Слой песка и слой гравия, аккуратно выравнивают с применением нивелира, обязательно с тщательной трамбовкой песчано-гравийной подушки, слоями по 10см. На этом этапе можно проложить необходимые коммуникации (вода, канализация и прочее), если они будут пролегать под фундаментом. После этого, на «подушку» может быть уложен тонкий выравнивающий слой песчано - бетонной подготовки (до 10 см.). Далее идет гидроизоляционный слой из виниловой пленки или рубероида, причем двойной слой приветствуется.

Гидроизоляцию нужно вывести (выпустить) за пределы плиты и при глубоком заглублении объединить с гидроизоляцией стен цокольного этажа. Следом за гидроизоляцией стоит положить слой пенополистирола, для теплоизоляции, поверх которого, может быть дополнительно применен слой защитной виниловой пленки. Подготовка подушки плитного фундамента закончена и можно начинать конструкцию самой плиты.

Этот процесс начинается с увязки или сваривания армирующей сетки из прутков арматуры. Не рекомендуется размещать арматуру слишком близко к поверхности плиты. Как только армирующая сетка закончена, строят опалубку и обязательно укрепляют ее, поскольку давление бетона будет высоким. В полученную форму заливается бетон, который тщательно распределяется и утрамбовывается виброинструментом. Поверхность бетонной плиты, разглаживают и выравнивают, после чего накрывают пленкой, для предотвращения слишком быстрого высыхания. Готовая плита отстаивается три-четыре недели, с поливом ежедневно, в течении первых семи дней. Когда плита готова, можно завернуть, выпущенную гидроизоляцию, и припаять ее к краям плиты. Все, монолитный плитный фундамент готов и можно переходить к другим работам.

Плитные фундаменты очень надежны и долговечны, а их эффективность в условиях сложных грунтов, неоднократно доказана на практике. Песчаные, слабые, пучинистые, насыпные, рыхлые, неоднородные и другие «проблемные» грунты на строительной площадке, могут сориентировать вас на использование именно этого типа фундамента. При правильном планировании и четком соблюдении технологии недостатков у плитного фундамента не так уж и много. Если вы возводите простое здание, например, гараж, баню, мастерскую или любую легкую хозяйственную постройку, то плитный фундамент - отличное решение. Но если ваше здание – жилое, и имеет приличную планировку или этажность, то для использования монолитной плиты в основании дома потребуются серьезные строительные расчеты. Очень важно, чтобы проектировщик обладал соответствующим образованием и были проведены необходимые исследования грунта.

nuvse.com

Плитный фундамент

Как построить плитный фундамент своими руками по технологии

Фундамент - плита: технология строительства, как правильно залить. Чтобы построить плитный фундамент своими руками, необходимо понимать его устройство и технологию возведения. Об этом в статье.

Плитный фундамент

Особенности плитного фундамента возведенного на пучинистых грунтах

Плитный фундамент на пучинистых грунтах. Правильна постройка фундамента на пучинистых грунтах является залогом долговечности дома и вашей безопасности.

Плитный фундамент

Подготовка и устройство железобетонной фундаментной плиты

Фундамент из плит жби: расчет железобетонной плиты. Особенности возведения фундамента с использованием железобетонной плиты. Технология и этапы строительства фундамента

Плитный фундамент

Специальная технология УШП фундамента

УШП фундамент технология: расчет, минусы утепленной шведской плиты. Что такое УШП? Где и когда возводить фундамент типа шведская плита. Технология возведения фундамента УШП.

Плитный фундамент

Особенности плитного фундамента

Плитный фундамент: конструкция, глубина, особенности, план. Применение фундамента плитного типа. Плитный фундамент мелкого заложения. Особенности конструкции и эксплуатации плитного фундамента.

Плитный фундамент

Грунт — основание плитного фундамента

Основание для плитного фундамента должно начинаться с изучения грунта, на котором ожидается возведение здания. При расчетах необходимо учитывать физические особенности почвы на участке будущей застройки.

Плитный фундамент

Фундамент для дома в виде монолитной плиты

Фундамент для дома в виде монолитной плиты своими руками. Виды и особенности заливки фундамента "монолитная плита".

Плитный фундамент

Особенности технологии монолитных бетонных фундаментов

Монолитный фундамент технология строительства: устройство, ремонт своими руками. Этапы возведения. Что нужно помнить при возведении монолитного фундамента

Плитный фундамент

Особенности монолитных бетонных фундаментов для домов

Особенности монолитных бетонных фундаментов для домов. Этапы возведения монолитного фундамента. Как постоит монолитный фундамент своими руками.

Плитный фундамент

fundamentclub.ru

Плитный фундамент своими руками пошаговая инструкция

Плитный фундамент

Для строительства плитного или монолитного фундамента может использоваться железобетонная плита. Устанавливается такая плита по полному периметру будущего сооружения и, благодаря заглублению не ниже одного метра от поверхности грунта и носит название плавающей. Простота и цельность конструкции обеспечивают высокую надежность плитных фундаментов, что позволяет использовать их при строительстве любых типов сооружений независимо от характеристик, присущих грунту на выбранном для постройки месте.

Этому типу фундаментов не страшны ни погодные условия, ни деформация грунта, ни воздействие поземных вод. Благодаря таким характеристикам, плитный фундамент для дома – пример лучшего из возможных решений, несмотря на некоторые минусы.

Плюсы и минусы плитного фундамента

Цель возвести устойчивое здание, прочное и не подверженное влиянию грунтовых вод, располагающихся даже в метре под поверхностью, достигается несколькими способами. Один из них – построить монолитный плитный фундамент. Среди очевидных плюсов:

Большая величина площади опоры. Позволяет добиться снижения давления на грунт и исключить неравномерную осадку здания вместе с деформацией стен.
Строительство возможно на любых грунтах.
Максимально простой процесс монтажа.
Отсутствие строгих требований к наличию у исполнителей специализированных знаний и навыков.
Безопасность и длительность эксплуатации.
Устойчивость к негативному влиянию природных явлений.
Предотвращение движений грунта.
Использование железобетонной плиты в качестве основы для пола первого этажа.
Возможность обустроить цокольный этаж.

Несмотря на такие солидные преимущества, железобетонная плита, установленная по периметру здания, имеет также и некоторые минусы. Лидирующим недостатком считается необходимость больших финансовых вложений в строительство. Солидная стоимость обусловлена покупкой большого количества материалов и выполнением обширных земельных работ.

Однако минус можно превратить в плюс, используя плитные фундаменты в качестве основания для цоколей. Также снизить уровень вложений можно, если построить плитный фундамент своими руками, даже при отсутствии опыта в выполнении подобного рода работы.

Виды плитных фундаментов

Прежде чем сделать окончательный выбор в пользу основания для будущего дома, необходимо ознакомиться с его основными видами. Ведущую роль в классификации играет глубина заложения и конструкция оснований.

Виды монолитных фундаментов по типу конструкции:

Обычный или плавающий. Отличается простотой технологии укладки. Располагается на подушке, толщина которой составляет не менее 15 см.
Монолитный сплошной плитный фундамент с ребрами жесткости. Морозоустойчивый или утепленный.
Гибрид ленточного и плитного фундаментов — решетчатый. Находит применение при строительстве крупных сооружений и представляет собой монолитную или сборно-монолитную решетчатую плиту.

Виды оснований по глубине

Перечень составляют незаглубленные, малозаглубленные и сильнозаглубленные конструкции. Встречается сокращенное определение, исключающее вариант незаглубленных оснований.

Незаглубленные. Достигает такое основание в высоту двадцати сантиметров. Его толщина обычно составляет от тридцати до пятидесяти сантиметров. Если строительство не ведется на скальных породах, то возможно возведение только строений легкого типа. Преимущества незаглубленных фундаментов – отсутствие деформации, независимо от погодных условий и сезона.
Малозаглубленные. Для их строительства необходимо снять плодородный слой почвы и тщательно уплотнить грунт.
Сильнозаглубленные. Предназначены эти основания для зданий с подвальными помещениями внушительных размеров. Устойчивость строение приобретает благодаря отсутствию опасности разрушения или деформации конструкции.

Основной критерий при выборе вида и типа основания – обеспечение прочности и возможности длительной эксплуатации строению. Если грунт характеризуется особыми показателями глубины промерзания и свойствами, то во время морозного пучения конструкция может просесть, а стены получить трещины. Избежать подобной ситуации помогает выбор столбчато-незаглубленного основания.

Этот вариант обеспечивает подъем дома над поверхностью и отсутствие смен напряжений. Окончательный выбор в пользу обычного монолитного фундамента, столбчато-незаглубленного, или решетчатого, отражается в проектной документации, учитывающей действующие положения нормативных документов.

Список инструментов

Для выполнения земляных работ лучше пользоваться услугами спецтехники. Вручную выполнить такую задачу сложно. Что касается выравнивания стен, дна и горизонта, то эта работа может быть выполнена и собственными руками. В целом, устройство плитного фундамента потребует:

Бетономешалку;
Тачку, в которой можно будет перевозить материалы и готовый раствор бетона;
Лопаты и ведра;
Уровень строительный;
Измерительная рулетка;
Мастерки;
Угольники;
Расшивки и трамбовки;
Сварочный аппарат.

Любая пошаговая инструкция, пример которой можно легко найти в сети, рекомендует обязательно осуществить проектирование плитного фундамента на основе технического задания. При этом учитывается внешняя нагрузка, вероятные воздействия, особенности, которыми отличается конструкция. Также берутся во внимание архитектурные особенности сооружения, необходимая несущая способность, возможная минимизация трудовых и материальных затрат.

Таким образом, проект основывается на инженерно-геологических изысканиях территории строительства оптимальных технико-экономических решениях. Рискнувший построить плитный фундамент своими руками может найти руководство по проектированию плитных фундаментов и создать проект самостоятельно. Но эта задача требует опыта и профессиональной подготовки. Поэтому лучше доверить создание проекта специалистам профильной компании.

1 Этап. Расчет толщины фундамента

Правильно проведенный расчет толщины основания для будущего строения, обеспечивает не только высокую прочность, но и возможность наиболее точного определения необходимого количества строительных материалов. Выполняться каждый расчет должен в соответствии с утвержденными нормативными документами (СНиП и ГОСТ).

Если принято решение строить плитный фундамент своими руками, то расчет толщины плиты производится с учетом:

Толщины арматуры;
Промежутков между арматурными сетками;
Толщины слоя бетона, располагающегося под (над) арматурными стеками.

Наиболее простой пример расчета — суммирование указанных показателей. Корректировать полученные цифры может состав грунта и равномерность залегания пород. Минимальный показатель в 60 см также изменяется в зависимости от веса сооружения. Если здание возводится из кирпича, то его основание превышает по толщине фундамент строения из пенобетона минимум на 5 см.

Каждый этаж кирпичного дома увеличивает толщину конструкции до 40 см. Постройка из пенобетона с каждым этажом добавляет до 35 см. Таким образом, для получения точных показателей необходимо учитывать множество важных факторов. Поэтому такое ответственное дело, как расчет толщины основания, разумнее доверить специалистам.

2 Этап. Разметка и земляные работы

Не менее важным, чем процесс проектирование и проведение соответствующих расчетов, является этап расчистки участка. Собственно, устройство плитного фундамента начинается с выравнивающих рельеф работ, мероприятий по подсыпке и трамбовке почвы с помощью виброплощадки. Только после них возможен расчет основания, где учитывается усадка, нагрузка на плиту, усадка, крен или деформации. Расчистка заключается в уборке верхнего слоя грунта вместе с растительностью. Далее проводится разметка.

3 Этап. Глубина котлована

Глубина котлована для плитного фундамента

После того, как выполнены все подготовительные работы и произведен расчет толщины основания, строительство плитного фундамента переходит к решению следующей задачи – вырыть котлован. Рекомендуемая глубина составляет до полутора метров. Если грунт слишком слабый (торф), то котлован лучше вырыть глубже. Важно помнить, что оптимальная глубина, на которую роется котлован, должна быть больше, чем глубина промерзания грунта. Остается сделать поверхность ровной с помощью строительного уровня и утрамбовать поверхность.

4 Этап. Песчано-гравийная подушка

Котлован вырыт, поверхность ровная, без кренов и деформаций. Следующий этап, который рекомендует пошаговая инструкция после монтажа дренажной системы – укладка песчано-гравийной подушки, заполняющей котлован. Ее также называют дренажной подушкой. Толщина песчаного слоя и слоя из гравия варьируется в зависимости от характеристик грунта и предполагаемого веса строения.

Подушка под фундамент

Как пример: толщина подушки для легких построек достигает 15 см, толщина под гараж – 25 см. Если постройка отличается внушительными размерами и будет возводиться из кирпича, то в данном случае толщина песчано-гравийной подушки должна достигать полуметра.

Компенсирующий невысокую плотность грунтов щебень, укладывается слоем, толщина которого составляет 20 см. Затем насыпается слой песка. Его толщина составляет 30 см. Песок гарантирует, что нагрузка на грунт будет равномерной. Каждый слой необходимо утрамбовывать и хорошо увлажнять. Дальнейшие работы по укладке коммуникаций могут повредить песчаный слой. Для предотвращения подобной ситуации используется цементная стяжка. Толщина стяжки – 100 мм. Встречается пошаговая инструкция, в которой приводится пример стяжки толщиной 500 мм.

5 Этап. Гидроизоляция

Независимо от того, какой тип основания выбран, будь то простой монолитный фундамент или плитный фундамент с ребрами жесткости, перед тем, как устанавливать опалубку, потребуется укладка гидроизоляции. Лучший пример гидроизоляции – рубероид или полиэтиленовая пленка, специально предназначенная для этих целей. Оберегающая песчаный слой подушки стяжка – обязательное условие для начала работ по укладке гидроизоляции.

На стяжку, покрывающую песчано-гравийную подушку, укладывается рулонная гидроизоляция. Толщина слоя составляет не менее 6 см. Используется битумная, полимерная, либо полимерно-битумная. Пример наиболее низко затратного материала – рубероид или полиэтиленовая пленка – также хорошо послужит для крепления к опалубке вместо обработки плиты битумной мастикой. Некоторые специалисты рекомендуют сделать два слоя, состоящие из полиэтиленовой пленки и любого другого материала, предназначенного для гидроизоляции.

6 Этап. Опалубка и заливка раствором

Если пошаговая инструкция рекомендует устанавливать опалубку после укладки гидроизоляции, то здесь потребуются некоторые уточнения. Опалубка понадобится уже на этапе укрепления подушки слоем песчано-бетонной стяжки.

В том случае, когда основание представляет собой готовую плиту, достаточно, на первый взгляд, арендовать кран и конструкция будет установлена без лишних хлопот. Однако на практике для готовой монолитной плиты также требуется бетонированная стяжка. И здесь понадобится опалубка. Оптимальное время ее монтажа – завершение дренажных работ.

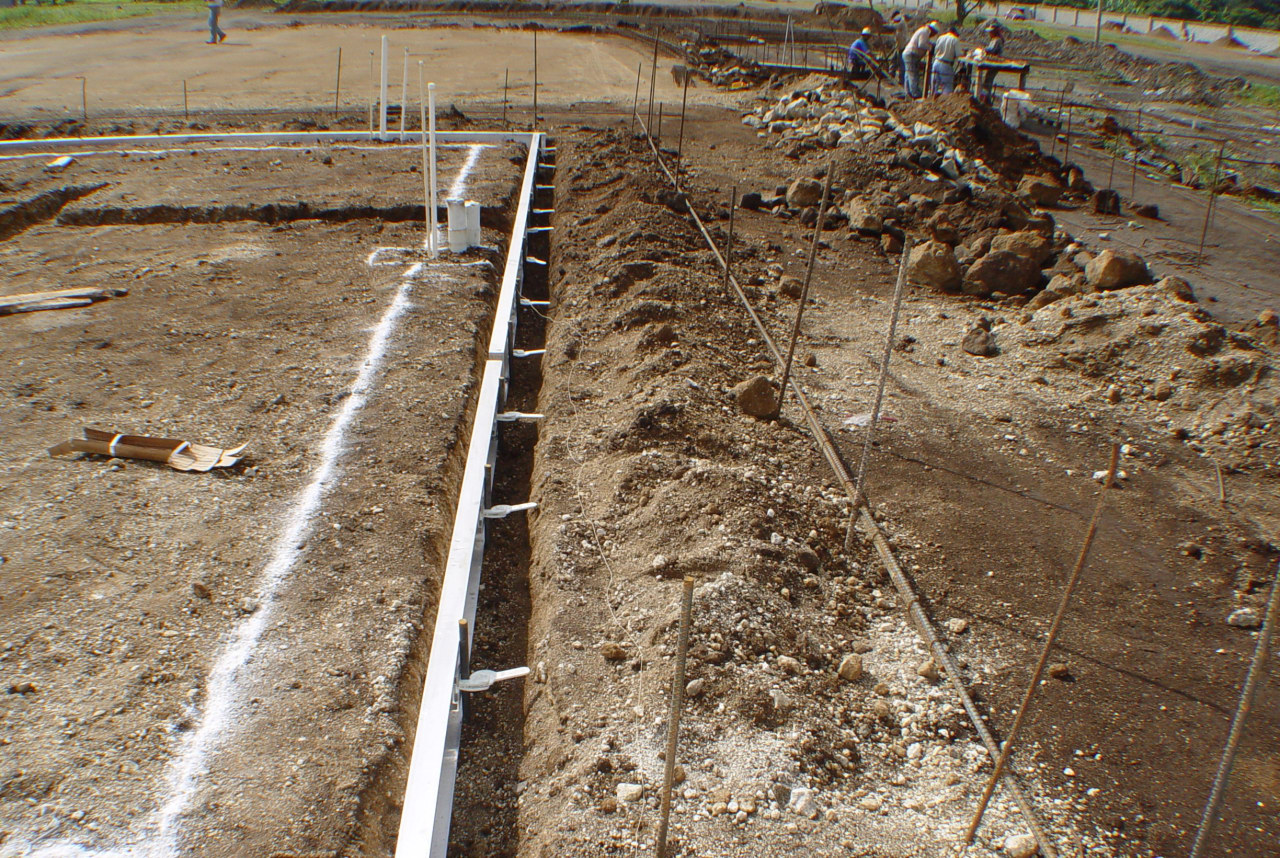

Собираем опалубку для плитного фундамента

Опалубка может быть взята в аренду, что не всегда доступно и выгодно. Можно ее установить самостоятельно. Расчет толщины досок, проверенный на практике, показывает, что оптимальная толщина материала составляет 30 мм. Дополнительно следует учесть укосы. Опалубка устанавливается с опорками. Чтобы во время бетонирования конструкция не развалилась, ее прочность стоит проверить уже на текущем этапе. Для этого опалубка должна получить сильный удар ногой. Расчет простой. Если опалубка выдержит такое испытание, то в дальнейшем, особенно во время бетонирования, с ней проблем не будет.

Во время монтажа опалубки производится закладка теплоизоляционного материала по периметру, для чего ранее котлован был предварительно увеличен по ширине. Обычно теплоизоляция представляет собой листы пенопласта.

Заливка раствором происходит в несколько этапов. Первый слой или стяжка подушки, предназначенная для защиты от деформаций. Второй слой — выполняется заливка с помощью раствора из бетона и песка после укладки гидроизоляции. Толщина слоя, защищающего гидроизоляционные материалы от повреждений и деформаций, должна быть не менее 4 см. Третий слой – заливка осуществляется в один прием после монтажа арматурной сетки.

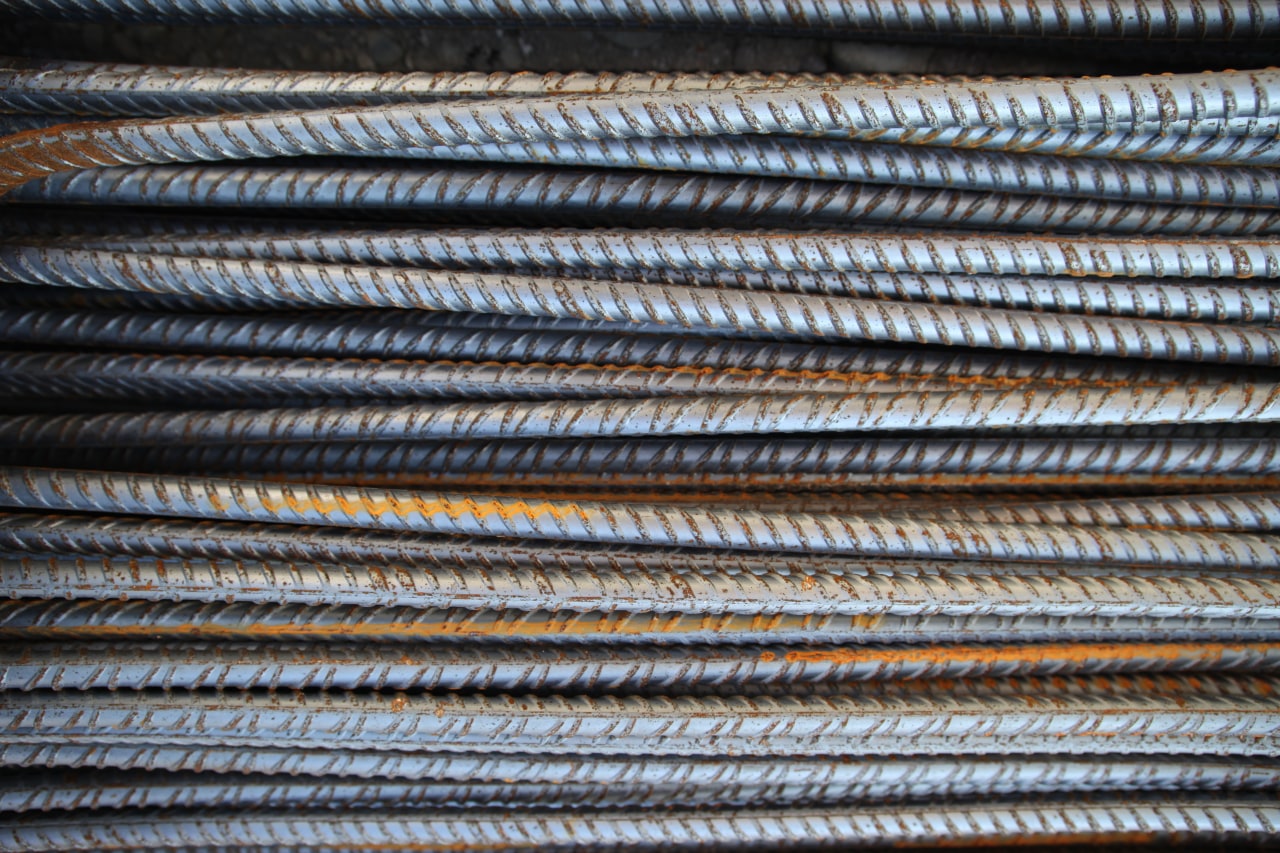

7 Этап. Делаем каркас из арматуры

Арматура для плитного фундамента

Следующий важный этап работ предусматривает армирование плитного фундамента с помощью монтажа арматуры. Процесс армирования состоит из нескольких шагов. Первый шаг – проводится расчет, какой должна быть арматура. Рекомендованная толщина составляет 16 мм. Арматура может быть и 14 мм толщиной. Но этот показатель считается не самым лучшим. Расчет выполняется заранее, причем его осуществление стоит доверить профессионалу. От точности полученных данных зависит насколько будет прочным и долговечным не только само основание, но и весь дом.

Арматура укладывается в два ряда. Шаг работы равен 30 см, ячейка каркаса – 20 см. Связка прутьев выполняется крюком с использованием стальной проволоки. В итоге арматура формирует две сетки. Верхняя сетка располагается в 5 см от поверхности плиты. Нижняя сетка удалена от подушки также на5 см. После того, как арматура смонтирована в каркас, может производиться заливка фундамента.

Выбор материала для заливки осуществляется по нескольким показателям:

Прочность. Пример соответствующего требованиям класса прочности – М300.
Водонепроницаемость. Коэффициент должен превышать W8.
Морозоустойчивость. Здесь лучший пример показывает показатель от F200.
Подвижность. Лучший показатель П3.

Кроме того, необходимо учитывать правила выдержки плиты с учетом температурного режима. Котлован с залитым третьим слоем нельзя оставлять без присмотра. Плита должна быть выдержана до полного высыхания не менее месяца. В условиях низких температур, ее накрывают полиэтиленовой пленкой. В жаркое время года основание поливается водой. Оставленная по бокам гидроизоляция обязательно должна быть распределена по стенкам готового основания и закреплена.

Таким образом, обустройство плитного фундамента собственными руками – вполне выполнимая задача. Технология доступная и простая. Если выбору основания предшествовал грамотный расчет, учитывающий все характеристики территории, а также будущей постройки, то порция терпения и неторопливость при переходе от одного этапа к другому, придадут конструкции ожидаемую прочность и надежность. А вместе с ней и будущему строению.

homeframe.ru

Устройство плитного фундамента для дома

В данной статье рассмотрим устройство плитного фундамента для дома из газобетона, размером 7х8 м. Строительство велось в Московской области. Дом одноэтажный, без подвала, второй этаж мансардный. Грунтовая вода на участке залегает высоко, около 0,5 м в весенний период. Грунты глинистые.

плитный фундамент для дома У частных застройщиков, часто возникает вопрос, какой фундамент заложить под домом, в условиях пучинистых грунтов.

Существуют различные варианты борьбы с этими силами. Самым распространенным является заложение фундамента ниже глубины промерзания. Иногда это бывает очень накладно. Например, глубина сезонного промерзания в Московской области составляет, в среднем, 1,4 м, а в г. Казань уже 1,7м. Узнать это значение можно по карте промерзания грунтов в вашей местности, которую можно посмотреть на нашем сайте в статье «Глубина промерзания грунта».

Как вы понимаете, если закладывать на такую глубину ленточный фундамент, то стоить он будет очень дорого, а если у вас на участке вода стоит высоко или вам не нужен цокольный этаж, то получается, что деньги просто закопаны в землю.

Часто делают фундамент в виде трапеции, расширяющейся к низу. Это тоже один из действенных способов борьбы с силами морозного пучения. При такой форме, силы действующие на подошву фундамента, выталкивая основание вверх, уравновешиваются силами действующими на наклонные стенки фундамента.

Есть еще несколько вариантов борьбы с этими силами – это установка дренажной системы и устройство мелкозаглубленного утепленного фундамента.

Что же делать, если несущая способность грунта мала и земля насыщена водой, а вам хочется построить капитальный дом для постоянного проживания. Обычно такая ситуация возникает на торфяниках или на осушенных болотах.

В таких ситуациях самым оптимальным будет устройство фундамента в виде монолитной плиты. Такой плитный фундамент можно устраивать не только при плохих грунтах, но и на любом виде почвы. Данное основание считается универсальным и имеет множество плюсов.

Первое, плитный фундамент является одновременно и полом первого этажа, что снимает ряд вопросов с устройством полов.
Второе, при устройстве монолитной плиты, уменьшается количество земляных работ, по сравнению с основаниями, которые закладываются на глубину промерзания.
Третье, фундамент в виде монолитной плиты имеет высокую несущую способность, т.е. на нем можно строить тяжёлые дома. Давление на грунт снижается до 0,1 кг/см2, что позволяет строить даже на болотах, торфяниках и любых слабонесущих почвах.

Принцип действия такого плитного основания следующий: силы морозного пучения, действуя на монолитную железобетонную плиту опускают или поднимают ее вместе с домом, которая как плот держится на волнах, при этом вся конструкция остается целой. По этой причине такие основания называют плавающими фундаментами.

Для того чтобы основание было плавающим и легко переносило нагрузки от строения, его делают в виде монолитной сплошной или решетчатой плиты. Для этого используют бетон марки М200 и выше, а так же армирование по всей площади, благодаря чему получается жесткое основание.

В одной из статей мы писали, как устроен плитный фундамент для гаража. В отличие от него, фундамент для дома нуждается в утеплении, поэтому его конструкция более сложная.

Утепление происходит за счет экструдированного пенополистирола (ЭППС) и водяного теплого пола, который монтируется в плиту.

Основные этапы устройства плитного фундамента для дома 7х8 м

1.Выкапываем яму глубиной 75 см. Размеры должны быть больше с каждой стороны на величину глубины промерзания грунта в вашей местности.

Например, если вы устраиваете фундаментную плиту размером 7х8 м, а дом находится в Московской области, где глубина промерзания 1,4 м, то котлован необходимо вырыть размером 9,8х10,8 м т.е. 1,4+7+1,4 и 1,4+8+1,4. Для чего это делается, напишем немного ниже.

2.Следующим этапом является подводка всех коммуникаций: водопровод, электричество, канализация.

3.Далее, засыпаем песчаную подушку, толщиной 20 см, непосредственно под будущим фундаментом. В нашем случает 7х8 м. Смотрите на рисунке. Далее все хорошо утрамбовываем и добиваемся горизонтальной плоскости.

ustroystvo-plitnogo-fundamenta 4.Укладываем геотекстиль по всей площади. Он необходим для предотвращения заиливания дренажной трубы. Он так же предотвращает размывание песчаной подушки.

5.Далее укладываем дренажные трубы. Как мы уже говорили, дом строился при высоких грунтовых водах. Если на вашем участке вода стоит глубже 1 м, то смысла в такой системе нет, она просто не сможет собирать и выводить воду, потому что находится на глубине около 70 см. Ссылка на «Устройство дренажной системы своими руками».

6.Следующим слоем будет песчано-гравийная засыпка толщиной 20 см. Этот слой так же необходимо хорошо утрамбовать и проверить на горизонтальность.

7.Делаем опалубку и горизонтальное утепление из экструдированных пенополистирольных плит (ЭППС) толщиной 10 см.

Такая опалубка будет одновременно утеплять наш плитный фундамент и послужить формой для заливки. Убирать ее после созревания бетона нет необходимости.

Горизонтальное утепление делается из того же ЭППС с небольшим уклоном.

8.Далее необходимо сделать гидроизоляцию. Самым распространенным вариантом будет укладка полимерно-битумных материалов. Можно так же использовать толстую полиэтиленовую пленку, но она менее практична. Ее легко повредить при монтаже арматуры или заливке бетона.

Как вы понимаете, укладывать битумные рулонные материалы на песчано-гравийную смесь было бы не совсем правильно, поэтому делают промежуточный слой из тощего бетона, марка которого М100 толщиной 5 см. Ссылка «Марка бетона, состав».

9.После укладки гидроизоляции, необходимо приступить к утеплению. Применять при этом будем все те же экструдированные пенополистирольные плиты.

Толщина слоя составляет 20 см. Можно и больше. Благодаря плитам, тепло из дома, не будет уходить в землю.

plitnyiy-fundament-zalivka 10.Следующим важным этапом является установка арматурного каркаса и прокладка труб для водяного теплого пола. В нашем случает применялась арматура диаметром 12 мм, ее вполне достаточно. Можно брать 14 мм, но она дороже. Размер ячейки 20х20 см.

Арматурный каркас состоит из двух уровней. Первый на высоте 5 см, второй на расстоянии 20 см от гидроизоляции.

После вязки каркаса, прокладываются трубы для системы теплых водяных полов.

11.После того, как все готово, можно заказывать бетон и заливать плитный фундамент. Как уже говорилось бетон необходим марки не ниже М200.

После заливки бетона, нужно накрыть монолитную плиту полиэтиленовой пленкой, чтобы предотвратить пересыхание бетона. С этой же целью его поливают водой первую неделю после заливки.

По истечению 30 дней, можно приступать к возведению стен. После того, как дом возведен под крышу, можно приступить к устройству отмостки.

stroim-svoi-dom.ru

Плитный фундамент

Плитный фундамент является одним из вариантов устройства незаглубленного или малозаглубленного фундамента. По сути, это железобетонная плита, под которой располагается 10-30 сантиметровый слой утрамбованного песка или щебня. Щебень должен располагаться на предварительно выровненном материковом грунте, то есть на земле, которую не рыхлили и не копали.

В большинстве случаев толщина бетонной плиты составляет 20-40 см. Допускается использование, как монолитной плиты, так и сборного железобетона, такого, например, как дорожные плиты. В последнем случае необходимо устройство поверх плит цементной или бетонной выравнивающей стяжки.

Однако фундамент, представленный одной монолитной плитой, является более долговечным и надёжным в эксплуатации, так как имеет большую пространственную жесткость, по сравнению с фундаментом, собранным из отдельных плит. Более того, устройство монолитного фундамента на месте может стоить дешевле, чем приобретение, доставка и установка с помощью крана дорожных плит (и не стоит забывать, что поверх них все равно придётся делать цементную стяжку).

Преимущества плитного фундамента

Фундаментная плита Большая площадь и наличие пространственного армирования позволяет значительно снизить давление фундамента на грунт (до 0,1 кг/см2) и переносить знакопеременные нагрузки, возникающие из-за разнообразных подвижек грунта. Так как плиточный фундамент располагается под всей площадью строения, его использование в большей степени оправдано при строительстве объектов сравнительно небольшого размера.

Главными сильными сторонами плитных фундаментов являются:

простота и относительно невысокая стоимость изготовления и монтажа монолитной плиты (благодаря возможности выгрузки бетона прямо из автобетоносмесителей и, как следствие, отсутствию необходимости использования дорогостоящего бетононасоса). При условии проведения работ под должным контролем заказчика, заливка такого фундамента может производиться даже строителями, обладающими низкой квалификацией, которым достаточно объяснить, где брать, куда лить и как разравнивать;
высокий показатель несущей способности, который обусловлен большой площадью соприкосновения с грунтом. В качестве примера можно упомянуть, что монолитная фундаментная плита, на которой располагается 63-метровая лифтовая колонна Останкинской башни, имеет толщину всего 1 метр;
благодаря общей платформе, которая не подвержена локальной деформации, сохраняется гарантированная целостность стен строения. В зимний период в конструкции не образуется провалов и выгибов, так как она опускается и поднимается равномерно. Данное свойство обусловлено тем, что монолитная плита представляет собой негнущуюся жёсткую площадку, на которой расположены колонны и стены;
возможность использования фундамента в качестве чернового пола цокольного этажа. В этом случае не требуется использование на цокольном этаже каких-либо дополнительных плит перекрытия, что значительно экономит средства;
возможность использования монолитного плитного фундамента на так называемых сложных грунтах, благодаря тому, что при его устройстве практически не требуется проведение землеройных работ. Такая возможность позволяет максимально сократить трудоемкие и дорогостоящие работы в условиях мерзлого грунта, высокого уровня грунтовых вод и так далее.

Область применения плитного фундамента

Рассматривая плитный фундамент в сравнении со свайным или ленточным, можно сделать вывод о целесообразности применения первого в следующих ситуациях:

при проведении работ на сложных грунтах;
в домах, где не предусмотрено наличие подвала или устройство высокого цокольного этажа;
в постройках, в которых фундамент служит основанием пола. При этом под плитой фундамента необходимо организовать надёжную тепло- и гидроизоляцию.

В зонах сильного промерзания грунтов морозоустойчивые плитные фундаменты являются отличной альтернативой фундаментам другой конструкции (в том числе свайным). Именно поэтому такое решение часто применяется в странах скандинавского региона. Развязка плиты с мёрзлой почвой устраивается при помощи теплоизоляции. Можно сказать, что плита фундамента располагается на «матрасе», выполненном из материала, обладающего теплоизоляционными свойствами.

В прошлом для теплоизоляции использовали пенопласт высокой плотности, сегодня на его место пришёл более совершенный материал – экструдированный пенополистирол. На территории России наиболее распространён пенополистирол отечественного производства – Пеноплекс. Среди зарубежных наиболее популярны марки Ursa и Basf.

Утепление плитного фундамента

Такой вариант утепления является более практичным и современным. Пенополистирол долговечен, не гниёт, обладает высокими показателями прочности. Данный материал применяется в основном для утепления наружной стороны полов и стен подвальных помещений, в качестве теплоизоляционного матраса для плитных фундаментов. Слой пенополистирол и гидроизоляции размещают на подушке из песка или бетонной подготовке, затем осуществляют бетонирование монолитной плиты фундамента.

Устройство плитного фундамента

Выше мы уже рассмотрели варианты утеплителей, которые используются в строительстве плитного фундамента, поэтому теперь подробнее остановимся на выборе бетона.

Вот параметры, которым должен соответствовать бетон, применяемый для бетонирования плиты фундамента:

высокий класс прочности, то есть бетон марки В22,5 (М-300) или более высокой прочности;
коэффициент водонепроницаемости, равный W8 или более;
морозоустойчивость на уровне F200 или более высокая;
показатель подвижности – П-3;
в случаях высокого уровня залегания грунтовых вод может быть оправдано использование сульфатостойкого бетона (к сожалению, найти в продаже такой бетон весьма не просто).

Для устройства монолитного фундамента подходит обычная арматура. На выбор её класса влияет только способ, посредством которого она крепится в каркас. В случае, когда планируется применять обычную вязку проволокой, подойдет любой класс арматуры.

Если для строительства каркаса будет применяться электросварка, стоит использовать арматуру класса а500с или аналогичную (с символом С, стоящим после числа, характеризующего класс прочности. Таким способом маркируются виды арматурной стали, которые предназначены специально для сваривания. Стержни применяются с диаметром от 12 мм.

Для гидроизоляции монолитной фундаментной плиты желательно применять битумно-полимерные материалы. Вместе с тем, допустимо применение и любой рулонной гидроизоляции.

Как сделать плитный фундамент

Прежде всего, производятся необходимые расчёты. Именно на стадии расчёта фундамента можно допустить ошибки, которые впоследствии невозможно будет исправить. Если у вас нет строительного образования, то произвести расчёт самостоятельно будет довольно сложно. Нужно будет учесть множество различных факторов, таких, как возможные деформации, крены, усадки, распределение нагрузок по всей площади плиты и ряд других.

Тем не менее, в большинстве случаев этот этап вообще упускается, и расчёт производится «на глаз», или фундамент делается по аналогии с уже готовым соседским. Такой подход ещё как-то оправдан при постройке гаража или совсем небольшого дома, но в случае более крупных строений стоит прибегнуть к помощи специалистов-проектировщиков.

Плитный фундамент

Ниже перечислены основные этапы и операции по изготовлению плиты фундамента своими руками:

Разметка стройплощадки и выемка грунта.
Формирования настила из геотекстильных материалов, таких, как Дорнит, с целью создания барьера, препятствующего в последующем переходу песка в глину, расположенную ниже (данный этап является необязательным, но весьма желательным).
Организация песчаной подушки, заключающаяся в засыпке площадки щебнем с песком и утрамбовке их с помощью виброплиты или вручную. Чистый песок рекомендуется проливать и трамбовать слоями толщиной 10 см.
Прокладка коммуникаций, таких, как водопровод, канализация и другие.
Строительство бетонной подготовки. Подготовка представляет собой 10 см стяжку, отлитую из цементного раствора м-100 поверх песчаной подушки. Раствор готовится с применением сухих смесей, например пескобетона м300.
На получившуюся бетонную плиту укладывается слой гидроизоляционных рулонных материалов, швы которых в обязательном порядке спаиваются при помощи пропановой горелки или паяльной лампы. Размер гидроизоляционного настила должен несколько превышать размер будущего фундамента, что позволит впоследствии завернуть вверх края настила, припаяв их к торцу плиты фундамента.
Поверх гидроизоляции укладывается слой теплоизоляции, выполненной из экструдированного пенополистирола. Данный этап не является обязательным, однако в дальнейшем он обеспечит теплый пол цокольного этажа и существенную экономию средств, затрачиваемых на отопление жилища.
На "бутерброд", сформированный слоями песка, пескобетона, гидроизола и утеплителя монтируется каркас из арматуры. Данный каркас представляет собой две сетки из 12-16 мм прутьев, с размером клетки приблизительно 20х20-30х30 см. Первая сетка устанавливается в нижней части строящегося фундамента (на расстоянии 5 см. от пенополистирола), вторая – в верхней (на 5 см. ниже верхней плоскости будущего фундамента).
По завершению указанных этапов по периметру плиты устанавливается опалубка и хорошо закрепляется (давление бетона очень велико!).
Производится заливка бетона с утрамбовкой его вручную или с помощью глубинных вибраторов.
После уплотнения поверхность бетона в форме тщательно выравнивается и заглаживается.
Залитая плита закрывается плёнкой, чтобы не допустить преждевременного высыхания и затем отстаивается до набора расчетной крепости (3-4 недели) c ежедневным увлажнением водой в первую неделю.
После того, как бетон окрепнет, запас гидроизоляции по краям заворачивают наверх и припаивают горелкой к торцам плиты (или обрабатывают полимерной гидроизоляцией, если используется она).
