Маркировка проводов по цветам.

Маркировка кабеля — нанесение на кабель цветовой разметки. Требования к маркировке согласно ГОСТ и ПУЭ указывают, где находятся фаза, ноль и земля.

Цветовая маркировка проводов повышает уровень безопасности и применяется для удобства проведения регулярного обслуживания и профилактики электропроводки.

Для чего необходима маркировка

Конкретные цвета в электрике выбраны неслучайно. Цветная проводка необходима для безопасного проведения электромонтажных работ, чтобы избежать короткого замыкания и поражения электрическим током. Раньше цвет проводников был черным или белым, в результате электрикам это приносило большие неудобства.

Раньше при расключении необходимо было подать питание в проводники, после чего при помощи контрольки определяли ноль и фазу. Использование расцветки избавило от всех этих мук, потому что все стало очень понятно.


Цветовая маркировка почти всегда наносится по всей длине проводника. Она помогает установить предназначение каждого проводника к определенной группе, чтобы облегчить их коммутации. Существуют три вида проводов в электрике: фаза, ноль и заземление.

Электробезопасность

Переменный электрический ток напряжением 220 V или 380 V опасен для человека. Неосторожное прикосновения к оголенным проводам или металлическим частям электрооборудования, которые могут находиться под напряжением, чревато тяжелым ожогом или смертельной травмой. Для этого ПУЭ дает ответ на вопросы: каким образом цвет проводов фаза и ноль, L и N в электрике поможет наглядно определить применяемую систему безопасности в данной электрической сети.

Правила маркировки токоведущих частей согласно ПУЭ

Для обеспечения наглядности, простоты и облегчения распознавания отдельных частей электрической сети согласно п.1.1.30 ПУЭ все электроустановки должны иметь буквенно-цифровое и цветовое обозначение. Причем наличие одного из этих обозначений не снимает необходимость наличия другого.

Маркировка по цвету

Маркировка проводов по цветам является наиболее наглядной и позволяет быстро определиться с назначением любого провода. Такая маркировка может быть осуществлена путем выбора проводов с соответствующим цветом изоляции жил, путем нанесения краски на шины или за счет окрашивания или применения специальной цветной изоленты в местах соединения жил.

Причем краска на шины может наносится не по всей длине, а только в местах подключения или по концам шин.

Итак:

• Если говорить о цветовом обозначении проводов и кабелей, то начать следует с фазных проводников. Согласно п.1.1.30 ПУЭ в трехфазной сети фазные проводники должны иметь маркировку желтым, зеленым и красным цветом. Так соответственно обозначаются фазы А, В и С.
• Инструкция для однофазной электрической сети предполагает обозначение фазного провода в соответствии с тем цветом, продолжением которой она является. То есть, если фазный проводник подключается к фазе «В» трехфазной сети, то он должен иметь зеленый цвет.

Обратите внимание! В однофазной сети квартиры или дома вы зачастую не знаете к какой фазе подключен ваш фазный провод. Дабы соблюдать ГОСТ, вам совсем не обязательно это выяснять. Достаточно обозначить фазный проводник любым из предложенных цветов. Ведь для однофазной сети освещения совершенно не принципиально к какой именно фазе подключен ваш проводник. Исключение составляет только сеть освещения, в которой используются два разных фазных проводника.

• Что же касается нулевых проводников, то они должны иметь голубую окраску. Причем цвет нулевой жилы не зависит от того трехфазная, двухфазная и однофазная сеть перед вами. Он всегда обозначается голубым цветом.
• Маркировка проводов с полосой желто-зеленого цвета обозначает защитный проводник. Он подключается к корпусу электроприборов и обеспечивает безопасность от поражения электрическим током при повреждениях изоляции электрооборудования.
• Если нулевой и защитный проводник объединены, то согласно п. 1.1.29 ПУЭ такая жила провода должна иметь голубой окрас с желто-зелеными полосами на его концах. Дабы выполнить такую маркировку своими руками достаточно просто взять провод голубого цвета и на его концевых заделках выполнить обозначение краской или использовать для этого цветную изоленту.
• Что же касается сетей постоянного тока, то красным цветом должна обозначаться положительная жила провода или шины, а отрицательная синим. При этом обозначение нулевой и защитной жилы соответствует маркировке в сетях переменного тока.

Буквенная маркировка проводов

Но маркировка проводов цветная не всегда удобна. В щитках, распределительных устройствах и на схемах значительно удобнее буквенное обозначение. Оно должно применяться совместно с цветовым обозначением.

Итак:

1. Буквенная маркировка фазных проводов в трехфазной сети соответствует их разговорному обозначению – фаза «А», «В» и «С». Для однофазной сети она должна быть такой же, но это далеко не всегда удобно. Тем более что достоверно определить какая именно фаза не всегда возможно. Поэтому часто используют обозначение «L».
   Пункт 1.1.31 ПУЭ нормирует не только буквенно-цветовое обозначение проводников, но и их расположение. Так для трехфазной сети при вертикальном расположении шин фаза «А» должна быть самой верхней, а фаза «С» нижней. А при горизонтальном расположении проводников ближайшая к вам должна быть фаза «С», а наиболее удаленная фаза «А».
2. Если выполняется маркировка проводов в щитке, то под символом «N» обозначают нулевой провод.
3. Для обозначения защитного провода применяют буквенное обозначение «PE». Кроме того, достаточно часто применяется знак заземления, но дело в том, что он не всегда может точно указать на схему сети.
4. Дело в том, что вы можете встретить обозначение «PEN». Оно обозначает совмещение нулевого и защитного проводника. Это возможно в системах TN-C-S о которых мы говорили в одной из предыдущих наших статей.
5. А вот маркировка проводов электрических постоянного тока выполняется символизмами «+» и «¬―». Что соответственно обозначает положительный и отрицательный провод. Для постоянного тока есть еще одно отличие. Нулевая жила обозначается символом «М», что иногда вводит в заблуждение.

Стандартная цветовая маркировка проводов и шин

Цветная изоляция проводников сегодня – неотъемлемый атрибут для проведения успешного и правильного монтажа электропроводки. Такое решение – отнюдь не способ сделать провода красивыми и привлекательными для потребителя, это – удобная цветовая маркировка, стандартизированная и регламентированная во всем цивилизованном мире, являющаяся, без преувеличения, необходимостью.

Цветовая маркировка проводов дает точное обозначение каждому проводнику. Цвет изоляции жилы определяет ее назначение в группе из нескольких проводников и облегчает процесс коммутации и монтажа.

Такое решение исключает возможные ошибки, способные привести к смертельно опасному поражению электрическим током или к короткому замыканию. Ремонт и обслуживание электросетей также становится более безопасным, если провода имеют точную маркировку.

Стандарт изложенный в ПУЭ строго определяет цвета маркировки, и благодаря этому стандарту появляется возможность легко идентифицировать каждый проводник, каждую жилу кабеля в группе по цвету или по буквенно-цифровому коду.

Как правило, проводник целиком имеет определенный цвет, но допустима и маркировка только концов отдельных жил, в точках коммутации, где возможно применение цветной изоленты или цветных кембриков. Далее мы рассмотрим более подробно, как же именно выполняется такая маркировка для сетей однофазного, трехфазного тока и постоянного тока.

Для сетей трехфазного переменного тока

В сетях трехфазного переменного тока вводы высокого напряжения трансформаторов как на станциях, так и на подстанциях, а также шины, окрашены в следующие цвета, соответственно фазам:

• Фаза «А» – окрашена в желтый цвет;
• Фаза «В» – окрашена в зеленый цвет;
• Фаза «С» – окрашена в красный цвет.

Для сетей постоянного тока

Для цепей постоянного тока характерны только две шины: положительная и отрицательная. Здесь положительный провод (шина положительного заряда) маркируется красным цветом, а отрицательный провод (шина отрицательного заряда) маркируется синим цветом, ведь нулевой и фазный провода здесь принципиально отсутствуют. Средний провод (М) маркируется голубым цветом.

В случае, когда сеть постоянного тока, содержащая два проводника, создана посредством ответвления от трехпроводной цепи постоянного тока, проводники маркируются так же, как и соответствующие проводники исходной трехпроводной цепи.

Фаза, ноль и земля в электропроводке

Электрические сети переменного тока прокладывают теперь всегда многожильным проводом в изоляции жил разного цвета, это сильно облегчает процесс монтажа. Если разводку в помещении выполняет один монтажник, а в будущем обслуживание и ремонт сети будут проводить другие люди, они уже не будут вынуждены постоянно выявлять «фазу» и «ноль», они просто сориентируются по цвету.

Но в былые времена это являлось настоящей проблемой, ибо изоляция использовалась одноцветная – или белая, или черная. Теперь же выработан стандарт, и в соответствии с ГОСТом Р 50462 «Идентификация проводников по цветам или цифровым обозначениям», жилы отдельные и в кабелях имеют строго регламентированные обозначения.

Функция маркировки – создать возможность быстрого и легкого наглядного определения назначения каждого конкретного проводника по любому его участку, это одно из главных требований ПУЭ. Какой же расцветкой, согласно ГОСТу, должны обладать проводники в электрических установках переменного тока на напряжение до 1000 вольт и с глухозаземленной нейтралью, к коим относятся почти все жилые дома и административные здания?

Нулевой рабочий проводник (N) имеет синюю маркировку. Для нулевого защитного проводника (PE) – желто-зеленая маркировка в виде полос вдоль или поперек жилы. Такая маркировка в названной комбинации цветов актуальна лишь для заземляющих проводников (для нулевых защитных).

Когда нулевой рабочий проводник выполнен совмещенным с нулевым защитным (PEN), то по всей длине провода маркировка делается синим цветом, а в местах присоединений (на концах проводника) – желто-зеленые полосы, или наоборот: желто-зеленый проводник с синими концами.

Так, нулевые провода маркируются следующими цветами:

1. Нулевой рабочий провод (N) – маркировка синим цветом;
2. Нулевой защитный провод (PE) – маркировка желто-зеленым цветом;
3. Нулевой совмещенный провод (PEN) – маркировка желто-зеленым цветом с синими метками на концах либо наоборот.

Фазные провода, в соответствии со стандартом ПУЭ, могут иметь маркировку одним из этих цветов: красный, черный, фиолетовый, коричневый, серый, розовый, оранжевый, бирюзовый, или белый. Если однофазная электрическая цепь получена путем ответвления от трехфазной сети, то фазный провод полученной однофазной цепи должен обязательно совпадать цветом с исходным проводом трехфазной сети, от которой произведено ответвление.

Провода маркируются так, чтобы цвета фазных проводов ни коим образом не совпадали цветом с нулевым проводником. А если применяется немаркированный кабель, то цветовые метки делаются на концах жил, в местах соединений, при помощи кембриков из термоусадки или цветной изолентой. Но для предотвращения лишней работы по изготовлению меток, достаточно изначально правильно выбрать цвет изоляции, выбрав кабель достаточной длины для своих нужд.

Порой электрику в работе приходится сталкиваться с не очень приятными ситуациями, когда проводка уже выполнена, и ни подключения в щитке, ни провода не промаркированы, в этом случае человеку приходится тратить время и, используя пробник, выявлять «фазу», «ноль», и «заземление».

Однако всегда следует помнить, что даже если не представляется возможности приобрести провод нужного цвета, можно конечно использовать провод любого цвета, но тогда обязательно нужно пометить концы жил хотя бы цветной термоусадкой или цветной изолентой. И всегда помните, что при прокладке электропроводки необходимо быть осторожным и всегда соблюдать технику безопасности.

Проводка внутри дома

Проводка внутри дома выполняется только однофазными линиями и медными проводами. В электрических цепях, используемых для бытовых целей, рабочий ноль должен быть всегда синий! Согласно ПУЭ внутридомовые линии должны прокладываться с заземляющим проводником. Во всех трехжильных проводниках, выполненных по ГОСТу, подходящих для внутренних работ, заземляющий провод – желто-зеленый.

Если трехжильный проводник гибкий типа ПВС, то фазный проводник обычно коричневого цвета. Для внутридомовой проводки лучше использовать провода выполненных из литой меди. Если жилы помечают полосами, то жила с полосой любого цвета исключая синий и желто зеленый – фазный.

Если в кабеле отсутствует желто-зеленый проводник, в качестве заземляющего провода используют проводник с зеленой полосой. Заземляющий провод может маркироваться чисто желтым цветом. В кабелях, жилы которых окрашены целиком, белый провод – фазный.

Подводка к электроплите

Бытовая электроплита на 220 В подключается в специальную розетку, выдерживающую большую мощность. Окрас жил встречается красный, зеленый, синий, где красный – фаза, зеленый – земля, синий – нулевой проводник.

Есть нюанс, в электроплитах и варочных поверхностях зарубежного производства, рассчитанных на 220/380 В, подключение выполняется четырехжильным кабелем:

1. синий – ноль;
2. желто-зеленый проводник – заземление;
3. черный проводник – фаза А;
4. коричневый проводник – фаза В.

Допускается при подключении на одну фазу сеть объединять фазные проводники на электроплите под один контактный зажим.

Нейтральный провод

Нейтральный проводник – это провод, присоединенный к средней (нулевой) точке электрической системы. В стандартной схеме подключения – это совмещенный нулевой рабочий и нулевой защитный проводник в трех фазной цепи. Цвет нейтрального провода – весь синий с желто-зеленым на концах или весь желто-зеленый с синим на концах.

Проводится маркировка проводов по цвету, буквам и цифрам. ГОСТ до 2009 г более широко трактовал возможности маркировки проводов. Начиная с 2009 г стандарты пересматривают в сторону более четкой классификации цветов и исключают примечания, позволяющие не маркировать проводники.

В национальном стандарте 2009 уточнена терминология и дополнена буквенно-цифровая классификация. Для электрических цепей до 2009 г применялась классическая окраска проводников: желтый, зеленый, красный.

В классическом варианте трехфазных цепях до 1000 вольт проводники помечают в следующих комбинациях:

• Фаза А – L1, желтый – рекомендован коричневый.
• Черный рекомендован в фазе В – L2, зеленый.
• Фаза С – L3, красный – рекомендован серый.
• Нулевой проводник – N синий.
• Совмещенный рабочий ноль с заземляющим проводником – PEN, синий с желто-зелеными наконечниками – желто-зеленый с синими наконечниками.
• Заземляющий проводник – PE, желто-зеленый.

Данная комбинация не подразумевает ни направление вращения, ни фазировку.

Правила соблюдения расцветки электропроводки при монтаже

От распределительной коробки к выключателю прокладывается трехжильный или двух жильный провод в зависимости от того, какой тип выключателя установлен: одноклавишный или двухклавишный выключатель. Разрывается фаза, а не нулевой проводник. Если есть в наличии белый проводник, он будет питающим. Главное – соблюдать последовательность и согласованность в расцветке с другими электромонтажниками, чтобы не получилось как в басне Крылова: «Лебедь, рак и щука».

На розетках защитный проводник (желто-зеленый), чаще всего зажимается в средней части устройства. Соблюдаем полярность, нулевой рабочий – слева, фаза – справа.

Но бывают сюрпризы от производителей, например, один проводник – желто-зеленый, а два других могут оказаться черными.

Возможно, производитель решил при нехватке одной расцветки, пустить в ход то, что есть. Не останавливать ведь производство! Сбои и ошибки бывают везде. Если попался именно такой, где фаза, а где нуль решать вам, только нужно будет побегать с контролькой.

Если кабель уже проложен, как нанести маркировку

Очень часто приходится сталкиваться с такими ситуациями, когда приходишь на объект, открываешь щиток, а там подключение выполнено непонятно как. Про соответствие маркировки проводов с правилами вообще говорить не приходится. Не понятно каким цветом фаза проложена, а где ноль и заземление.

Приходится ознакамливаться с разводкой проводов в щитке, распределительных коробках и т. д. Это все сводится к одному недостатку, приходится тратить время. Как быть в таком случае? Не производить же подключение по-новому.

К сожалению, даже сегодня некоторые электрики во время монтажных работ пользуются устаревшими нормативами. Из-за этого другим специалистам во время проведения работ, связанных с ремонтом и обслуживанием электрических сетей, приходится искать «фазу» и «ноль» при помощи пробника.

Если нет возможности купить проводники нужного цвета, подойдут кабели любой расцветки. Главное, чтобы концы жил были правильно помечены при помощи термоусадочных трубок или цветной изоленты.

В соответствии с правилами допускается выполнять цветовую маркировку не по всей длине, а только в местах присоединения к шинам, то есть на концах кабеля. Для этого можно выполнить обозначение проводов по цвету, воспользовавшись цветной изолентой или надеть на концы кабеля термоусадочную трубку.

Разумеется, нет необходимости менять существующую маркировку проводников, монтаж которых проводился по старому ГОСТу. Но сегодня при вводе в эксплуатацию электроустановок следует использовать только новые правила.

Напоминаем: работы по прокладке электрического кабеля требуют от монтажника предусмотрительности и внимательности. Будьте осторожны!

Маркировка проводов по цветам

В современных условиях при выполнении электромонтажных работ широкое распространение получила проводка с цветной изоляцией. Маркировка проводов по цветам производится вовсе не в рекламных целях, а для выполнения правильного монтажа и удобства при использовании кабельно-проводниковой продукции.

Для чего маркируются провода

Цветовая гамма позволяет точно определить функцию каждого провода в составе какой-либо группы проводников. Кроме того, маркировка максимально снижает возможную ошибку при подключении и соединении проводки в электрических сетях. Таким образом, удается предотвратить короткое замыкание и снизить вероятность электротравм.

Выбор цвета осуществляется не произвольно, а в соответствии с единым стандартом расцветки, определяемым в Правилах устройства электроустановок. Этот документ четко определяет идентификацию кабелей и проводов в соответствии с цветовыми, буквенными и цифровыми обозначениями.

После принятия единых цветовых обозначений, существенно упростился и облегчился монтаж электрических проводников. Каждая жила, в соответствии со своим назначением, имеет собственный уникальный цвет. Окраска изоляции в определенную цветовую гамму выполняется по всей длине.

Цветная маркировка различных типов проводов

Электрические сети переменного тока состоят из многожильных проводов с цветной изоляцией. Большинство жилых домов и административных зданий пользуются определенной маркой проводов с точной маркировкой.

Окраска нулевого рабочего проводника N чаще имеет голубую окраску. Для нулевого защитного проводника РЕ используется маркировка в виде желто-зеленых поперечных или продольных полос. Жилы с такой маркировкой должны использоваться только по целевому назначению. Также существует провод PEN, совмещающий качества нулевого рабочего и защитного провода. Он имеет синий цвет с нанесенными на концы желто-зелеными полосами. Он же может окрашиваться, наоборот,в желто-зеленый цвет, а концы маркируются синим цветом.

Маркировка фазных проводов в соответствии с ПУЭ может быть черного, красного, коричневого, серого, розового, фиолетового, белого, оранжевого и бирюзового цветов. При ответвлении однофазного проводника от трехфазной электрической проводки, цвет фазных жил в обоих проводниках в месте соединения должен совпадать между собой. Цветная маркировка фазных проводов обязательно отличается от цвета нулевого и заземляющего проводника.

Цветовая маркировка проводов в электрике — советы, примеры, схемы

Цвета проводов в электрике: типовая маркировка + разбор нюансов

СИП кабель: что это такое, расшифровка, характеристики провода, отличия моделей

Какие кабели и провода использовать для проводки в квартире — Какой кабель использовать для домашней сети, как рассчитать нагрузку

Что такое фаза, ноль, земля в электрике и зачем они нужны

Виды и маркировка кабелей + расшифровка маркировки

Маркировка проводов 101 | Графические продукты

По мере того, как на вашем рабочем месте появляется все больше и больше проводов и кабелей, становится все более и более важным знать, какой шнур куда ведет. Сетевой кабель, подключенный не к тому порту, может потребовать много времени для устранения неполадок; отсоединенный заземляющий провод может стать причиной смертельного пожара.

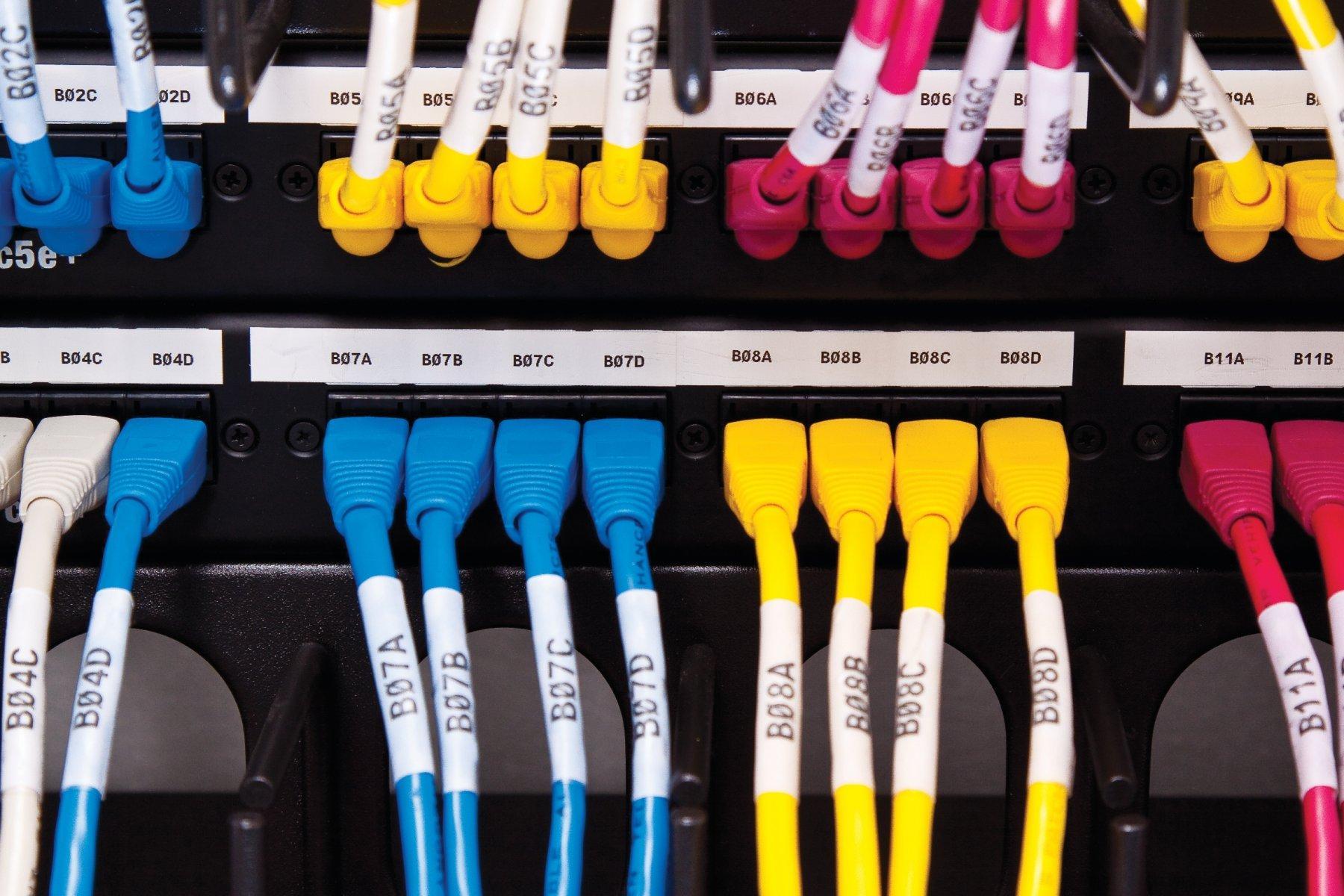

Системы маркировки проводов

Лучший способ предотвратить коммутацию кабелей и связанные с этим несчастные случаи — маркировать каждый кабель по отдельности. В хорошей системе маркировки каждый кабель можно идентифицировать с первого взгляда; вы должны быть в состоянии сразу сказать, для какого типа соединения предназначен этот кабель и куда он ведет. Один из лучших способов достичь этой цели — совместить цветовое кодирование и письменные детали.

Цветовая кодировка для маркировки проводов

Системы цветовой кодировки проводов обеспечивают немедленное распознавание, но к аналогичной проводке в разных ситуациях применяется несколько разных стандартов. Цветовой код, который вы знаете, может не совпадать с кодом, используемым в другом учреждении или даже на другом оборудовании. Если в вашей системе маркировки проводов используются цветовые коды, вы должны разместить описание системы рядом с затронутыми проводами.

Письменные данные для маркировки проводов

Добавить письменные подробности для большей конкретики; кабель может быть помечен описанием его происхождения и назначения, или он может отображать ссылочный номер или код, который можно найти на схеме проводки. Этот уровень детализации имеет решающее значение для нескольких одинаковых проводов, где одно только цветовое кодирование не поможет. Письменная информация полезна только в том случае, если вы можете ее прочитать; если маркировка поцарапана, стерта или слишком мала и недоступна, ее может вообще не быть.

Типы маркировки проводов

Чтобы объединить два метода, используйте цветовую кодировку для обозначения типа кабеля или соединения и используйте письменные данные, чтобы точно определить, какое соединение обслуживает кабель или куда он ведет. Кабели и провода можно маркировать этикетками с флажками, обмотками проводов или термоусадочными трубками.

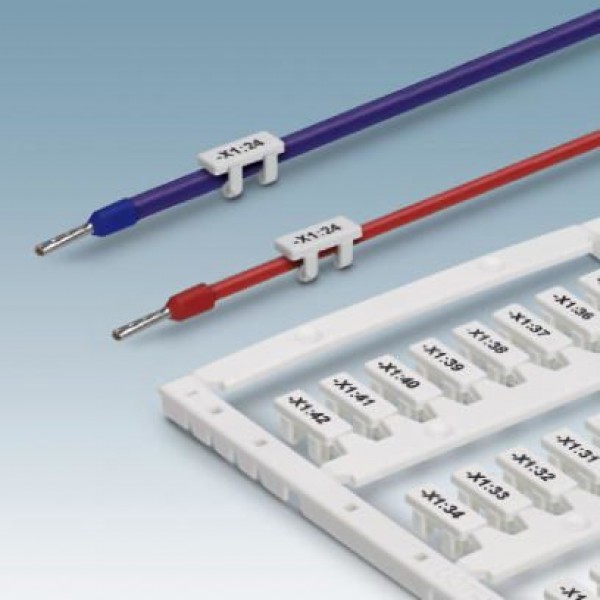

Этикетки для флажков

Этикетки для флажков называются так потому, что они сгибаются вокруг проволоки, при этом концы этикетки склеиваются, образуя «флажок», который выделяется. Это обеспечивает достаточную площадь для письменной информации, что полезно для очень тонких проводов. Привлекательный флаг может выделить один важный провод среди десятков других. Однако этикетки с флажками могут зацепиться за другие провода или корпуса, и их можно легко порвать, изнашивать или потерять.

Проволочные витки

Проволочные витки лучше всего подходят для постоянной маркировки кабелей. Вместо того, чтобы загибать проволоку только один раз, прозрачный «хвост» проволочной обмотки полностью огибает проволоку, а затем накладывается поверх печатного материала. Закрывая эти напечатанные детали, прозрачная часть этикетки действует как защитный экран, предотвращая ее изнашивание; прилипая к себе и даже снова наматываясь, проволочная обмотка может стать наиболее надежно закрепленным типом этикетки для кабелей. Иногда проволочная обмотка даже дольше провода, к которому она прикреплена!

Термоусадочные трубки для маркировки проводов

Термоусадочные трубки состоят из специального полиолефинового материала, который дает усадку при нагревании. Вы можете создать полную этикетку в форме трубки, надеть ее на конец кабеля и затянуть этикетку при нагревании. пистолет. Термоусадочные трубки более гибкие, чем проволочная обмотка, и не оставляют следов, если вам нужно снять их для последующей повторной маркировки. Они выглядят очень чисто и профессионально и идеально подходят для кабелей, которые будут видны в готовой системе. Недостатком термоусадочной трубки является то, что вам нужен доступ к концу кабеля, чтобы пометить его таким образом; проволочную обмотку можно наложить на середину длинного провода, не отсоединяя ни одного конца, но термоусадочную трубку нельзя.

Размер текста для маркировки проводов

Следующий вопрос заключается в том, насколько велика ваша печатная информация. Этот текст должен быть достаточно большим, чтобы его можно было легко прочитать, но достаточно маленьким, чтобы он был полностью виден с одной стороны кабеля — если половина буквы находится на другой стороне кабеля, его будет нелегко прочитать! Высота этих букв должна соответствовать диаметру кабеля. Как правило, не делайте буквы выше диаметра кабеля и не делайте их меньше половины этого размера. Большой текст в этом диапазоне легче читать, а заглавные буквы четче, чем строчные.

Например, если вы маркируете провод калибра 16 (AWG), диаметр провода будет около 0,05 дюйма; текст на этикетке может иметь высоту от 0,05 дюйма до 0,025 дюйма и должен быть написан заглавными буквами. В большинстве документов, распечатываемых с компьютера, текст будет как минимум в два раза больше; все, что подходит для провода 16 калибра, должно быть очень мелким шрифтом!

Если вы используете термоусадочную трубку, помните, что ваш текст будет уменьшаться вместе с трубкой; большинство термоусадочных трубок при использовании достигают от половины до одной трети своего первоначального размера. Продолжая использовать это эмпирическое правило, если вы будете маркировать 0,25-дюймовый кабель термоусадочной трубкой, ваш первоначальный текст должен иметь буквы высотой около 0,5 дюйма.

Поскольку большинство дизайнерских программ на компьютерах используют «точки» для измерения размера текста, может быть полезно запомнить еще один ярлык. В качестве приблизительной оценки вы можете умножить предполагаемую высоту (в дюймах) заглавных букв на 100, чтобы получить размер этого текста (в пунктах). Заглавные буквы высотой 0,12 дюйма в большинстве шрифтов будут иметь размер около 12 пунктов.

SOLIDWORKS Electrical: маркировка проводов, эквипотенциал и нумерация проводов

В этой статье рассматривается работа с проводами в  SOLIDWORKS Electrical  и различия между меткой провода, меткой провода и меткой эквипотенциала. Знание того, как и когда использовать правильный выбор для нумерации проводов, определит результат нумерации проводов.

При работе с проводами и до того, как вы слишком углубитесь в нумерацию, задайте себе следующие вопросы:

1. Как мне создать нумерацию проводов?
2. Подключенные провода — будут ли все они иметь одинаковый номер провода?
3. Имеет ли каждый из моих проводов уникальный номер провода?
4. Где на проводе будет размещен мой номер провода?
5. Какую информацию я хочу получить на своем телеграфе?

Ответы на приведенные выше вопросы могут повлиять на то, как программное обеспечение работает с вашими проводами и дизайном. Давайте посмотрим на данные и на то, как они применимы к вашим проводам.

Общие сведения о проводах

В SOLIDWORKS Electrical Schematic провода находятся только внутри проекта. Не существует библиотеки, содержащей все созданные вами стили проводов.

Эти провода находятся на вкладке «Электропроект» > «Конфигурация» > «Стиль проводов» и в раскрывающемся меню после открытия проекта.

При просмотре стилей проводов в проекте выбор нумерации проводов может остаться незамеченным. Этот выбор находится в середине диалогового окна.

Маркировка провода (он же номер провода)

A  Маркировка провода  (также известная как номер провода) относится к идентификатору   провода и включает в себя группу цифр и/или буквенных символов. Метка провода создается по формуле либо автоматически, либо вводится вручную.

Нумерация проводов или проводов (сегментов)

Маркировка проводов создается путем выбора радиокнопок «Провод» или «Эквипотенциал», расположенных на изображении выше. При рассмотрении того, какой выбор вы должны использовать, требуется дальнейшее исследование.

Выбор нумерации проводов относится к каждому Сегмент провода имеет уникальный номер. Для дальнейшего обсуждения я буду ссылаться на нумерацию провода как на сегмента провода , чтобы рассеять любую путаницу.

Эквипотенциальный Выбор нумерации (равное напряжение) означает, что все провода, соединенные друг с другом, имеют одинаковую маркировку проводов.

Делая выбор с помощью переключателей, вы намеренно выбираете, какой тип формулы нумерации вы будете использовать  и , какой тип этикетки вы будете использовать. Вы увидите это в выборе, доступном для стиля отображения.

Выбор раскрывающегося списка напрямую связан с выбором переключателя.

Проводная (сегментная) радиоселекция

Эквипотенциальная радиоселекция

Номера проводов создаются путем выбора нумерации проводов (сегментов) или  Эквипотенциальная нумерация. Вы можете использовать только один вариант для создания проводов. Вы не можете использовать оба варианта в одном проекте.

Большинство разработчиков электропроводки используют нумерацию проводов (сегментов), в то время как разработчики автоматики или оборудования используют эквипотенциальную нумерацию.

Независимо от используемого выбора, каждый тип провода может иметь уникальную формулу для создания метки провода. Выбор радиокнопки будет использовать соответствующее обозначение формулы.

Метка провода (номер провода) будет сгенерирована и размещена на схеме в зависимости от выбора размещения на каждом конце провода или по центру провода.

До версии SOLIDWORKS Electrical 2022 при нумерации сегментов проводов можно было указать только метку провода на концах провода.

Примечание : Если вы выберете по центру провода — будет отображаться только один раз на всей схеме.

Хотя метка вашего провода может отображаться на странице только один раз, при использовании эквипотенциальной нумерации вы можете выбрать любой сегмент вашего провода и щелкнуть правой кнопкой мыши. Можно выбрать Показать/скрыть метку провода 9.0046 . Метка провода существует на всем проводе со всеми его соединениями. Каждый изгиб и соединение с этим проводом может отображать метку провода, но она автоматически скрывается, и ее необходимо показать.

Нумерация проводов

• Нумерация сегментов проводов  – нумерация проводов без подключений к устройствам не будет нумероваться . Другими словами, если провод не заделан на обоих концах, номер не генерируется.
• Эквипотенциальная нумерация  – нумерация проводов, не подключенных к устройствам , будет нумероваться . Все провода на странице схемы будут иметь метку провода, независимо от того, подключены они или нет.

Выбор открытых проводов

В SOLIDWORKS 2021 добавлен новый параметр проекта, который включен по умолчанию. Этот параметр относится к проводам и тому, как они реагируют на удаление символа из провода.

При включенной настройке  – после удаления символа метки проводов останутся, и провод НЕ восстановится сам по себе.

При выключенной настройке  – после удаления символа метки проводов объединятся или создадут конфликт меток проводов (один провод с двумя метками проводов), и они будут самовосстанавливаться.

Для дальнейшего пояснения:

Исходная схема:

С нумерацией сегментов проводов и включенной настройкой проводов с открытым концом:

С нумерацией сегментов проводов и отключенной настройкой проводов с открытым концом:

9000 2

Обратите внимание на синие точки. Это означает конфликт меток проводов, который необходимо устранить. Чтобы решить конфликт, щелкните провод правой кнопкой мыши и выберите Разрешить конфликт эквипотенциалов . Перенумерация проводов также устранит конфликт и уберет синие точки.

Метки и ярлыки проводов

Нарисовав провод на схеме, выберите его и щелкните правой кнопкой мыши. Здесь доступны параметры для отображения и скрытия меток и меток.

Помните, что метки работают так же, как метки.

Метка, которую вы будете использовать, связана с выбором нумерации, который вы сделали для создания метки провода.

Метка — это просто символ, нанесенный на провод. Он может иметь дополнительные атрибуты отображаемого провода, такие как маркировка провода, цвет провода, калибр провода или сечение. Эти символы меток могут быть показаны или скрыты на любом сегменте вашего провода.

Как обсуждалось ранее, переключатель выбирает формулу нумерации, которую вы будете применять к своему проекту. Метод нумерации определяет, какой стиль отображения будет доступен для использования.

ИЛИ

Метки проводов генерируются по формулам стилей проводов, а метки — это символы, отображающие атрибуты информации о проводе или стиле. Метки можно изменить или отредактировать на вкладке «Электропроект» > «Конфигурация» > «Символы».
