Козлы для дров — 80 фото создания конструкции своими руками

Заготовка дров на зиму знакома практически каждому жителю сельской местности и владельцам земельных участков. И конечно для удобной распилки дров необходим специальный инструмент, называемый козлы. Наверняка фото козлов для дров многие видели в журналах или интернете. Это не сложное приспособление, которое можно соорудить своими руками, к тому же оно непременно должно быть в приусадебном хозяйстве. С их помощью комфортно заниматься обработкой древесины, деревянных брусков или металлических профилей.

Решить вопрос, из чего сделать козел на даче, довольно легко. Ведь для изготовления этой простой традиционной конструкции достаточно воспользоваться следующими материалами:

деревянным брусом обычной формы. Сборка приспособления из этого материала проста, но он боится повышенной влажности.
деревянными столбиками среднего диаметра, которые применяют для сооружения заборов. Этот способ является экономным в финансовом плане, но не рассчитывайте на его надежность.
металлическими планками, которые обеспечат надежность конструкции и будет служить долгие годы.
различные предметы, отправленные в металлолом.

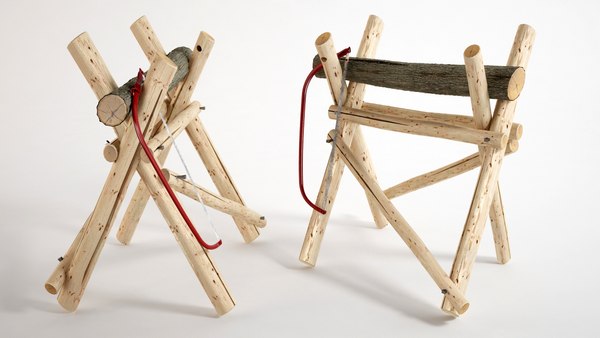

Хотя козел для пилки дров имеет простую конструкцию, но по сути он является станком. Следовательно, в процессе его изготовления нужно учесть некоторые нюансы:

необходимо иметь план (чертеж) будущей конструкции с пошаговой инструкцией и расчетом размеров всех деталей.
важно правильно рассчитать наклон опорных элементов для удобства применения.

Соблюдая эти нюансы, вы получите надежную, устойчивую и комфортную в работе конструкцию козлов. К тому же благодаря своей мобильности, её можно устанавливать в любых местах.

При сборке главное учитывать размерность оборудования, которая зависит от:

роста человека,
параметров будущего приспособления,
крепость и размеры дерева, требующего обработки.

В зависимости от этого будет определяться продолжительность затраченного рабочего времени.

Беспроигрышным вариантом считается приспособление высотой 90-110 см. В результате этого, работающему за ним человеку не придется слишком наклоняться вперед, а руки не будут слишком уставать благодаря горизонтальному положению.

На позвоночник будет действовать минимальная нагрузка, а рабочий процесс станет гораздо легче.

Краткое содержимое статьи:

Применение прочих инструментов

При обработке древесины с использованием двуручной пилы требуется устойчивая опора для второй руки. Об этом стоит позаботиться заранее при сборке приспособления.

Возможно, сделать упор из лесины, который можно установить в любом нужном месте.

Козлы для бензопилы должны иметь крепкую поверхность и место для вольного расположения дерева для распила, во избежание зажима самой бензопилы в распиле полотна.

Сооружение для обыкновенной пилы

Ручная обыкновенная пила чаще всего используется для заготовки дров среднего размера, поэтому козел подойдет стандартных габаритов и его не сложно соорудить своими руками, имея в наличии:

деревянный брус сечением 10х10 см и длиной от 1 до 1,2 м.
брус сечением 5х5 см и длиной 1,0 м для устройства ножек приспособления в количестве 4 штук.
такой же брус, но длиной 36 см для изготовления «рогов» в количестве 2 штук.
брусья размером 1 дюйм в количестве 2 или 4 штук для устройства усиления ножек.
саморезы в количестве 30-40 шт. для крепления деталей.
морилку, краску или лак для защиты козлов от гниения брусьев.

Также можно использовать любой подручный материал, подходящий для сооружения козлов.

Для сборки вам нужно подготовить следующий инструмент:

ножовка – для распила и выравнивания поверхности бруса,
уголок – для контроля ровности элементов, важных для устойчивости конструкции,
графитовый карандаш для нанесения необходимых отметок,
шуруповерт или отвертка для закрутки крепления,
молоток,
стамеска,
рулетка,
кисть малярная (4-5 см).

Как сделать козел

Как только нужный материал и инструмент подготовлены, можно переходить непосредственно к сборке приспособления. Вначале стоит обработать основные брусья. Нанести разметку для будущих пропилов в количестве 6 штук с каждой из сторон. Итого должно получится 12 пазов для устройства ножек и рогов.

Для надежности закрепления каждого из пазов достаточно глубины 2,5 см. Для плотного крепления брусьев, пазы нужно пропиливать на 2-3 мм меньше, чем для ножек. После обработки и установки конструкции на ножки следует переходить к устройству крепежа, используя саморезы.

Обязательно установите детали усиления крепления для надежной устойчивости и прочности приспособления, а также обеспечения безопасности работающего.

На ножках отпилите нижние части так, чтобы установить элементы усиления крепежа. Собранную конструкцию необходимо покрыть защитным средством в виде морилки.

Просушить изделие и успешно эксплуатировать в хозяйстве.

Чтобы изготовить козлы для двуручной пилы и аналогичных ей инструментов следует позаботиться об усиленной устойчивости конструкции. Обеспечить это поможет более мощный брус толщиной в 100 мм не менее и затяжка из металла.

Ширина стоек снизу делается шире, чем вверху. К тому же можно предусмотреть деревянную стяжку из обычной недлинной доски.

Мобильные приспособления

Сделать приспособление мобильным, можно соорудив раскладные козлы. Но это трудоемкий и затратный в финансовом плане процесс. Вам для этого понадобятся: 4 крепких небольших бруса, труба из металла длиной 1-3 м, ограничитель, сверла для деревянных деталей.

Процесс сборки довольно простой. Из доски толщиной 50 мм нужно изготовить брусы. Сделать отметки надрезов для ножек. Сделать отверстия для трубы на каждой планке.

Запустить в них основание и установить ножки. Установить ограничитель, чтобы они не разъезжались в стороны.Металлические козлы

Наиболее прочный, устойчивый и долго эксплуатируемый вариант приспособления для распиловки древесины. Чтобы его создать самостоятельно потребуются:

труба (уголок) диаметр которой 5,0 см – 5 штук, для основания,
деревянный брус не более 10 см и сечением 50х59 мм,
болгарка или ножовка,
измерительная рулетка,
кусочек мела,
аппарат для сварки, болты.

Прежде чем преступить к работам необходимо подготовить эскиз будущего приспособления. После этого можно начинать подготовку основной балки, с отметками для устройства ножек и рогов.

Затем подготавливаются прочие необходимые конструкционные элементы. Для мобильности сооружения соединительные узлы нужно сделать на болтах, чтобы при необходимости их разобрать.

Соединения стационарного устройства можно приварить сварным станком. В завершении на основании фиксируется брус на всю длину конструкции во избежание соприкосновения пилы и металла.

Хранение и применение козлов

Воспользовавшись нашими рекомендациями, как сделать козел, вы создадите устойчивую конструкцию, и порезать на ней дрова будет одно удовольствие. Также можно посмотреть готовые эскизы, фото- и видеоматериалы в интернете.

В готовом виде изделие должно выдерживать значительный вес, однако при этом важно хранить его в сухом помещении, избегая влажного климата или влаги.

Не менее важным является правильное применение козлов. Не стоит на неё нагружать слишком массивные и тяжелые бревна.

Складная конструкция козлов подходит для распила дров с применением ручной пилы или бензопилы. Это приспособление просто незаменимо в приусадебном хозяйстве для заготовки дров и печных поленьев, чтобы растопить печь, мангал или камин в доме.

Фото козлов для дров

Сохраните статью себе на страницу:

Пост опубликован: 29. 10

Присоединяйтесь к обсуждению:

Scroll UpAdblock
detector

Козлы для пилки дров бензопилой своими руками + фото, чертежи

Содержание

Как сделать своими руками козлы для распиловки дров бензопилой
Как сделать своими руками козлы для распиловки дров двуручной пилой

На дворе XXI век, мир уже перестал удивляться технологическим новинкам. В магазинах выставлены красивые и удобные приспособления для распиловки дров из Швеции, Канады, США, адаптированные под распиловку электро- или бензопилой. На них даже просто приятно посмотреть, как великолепно они изготовлены: и бревно зажимают надежно, и распиловку делать очень удобно, и компактные к тому же. Однако в жизни народ наш как пользовался различными вариантами дедовских козел, так и продолжает пользоваться. Анахронизм и скупердяйство? Отчасти есть, но главное – «классические» козлы очень удобны и практичны. Мудры и опытны были наши предки. Даже ударение в слове, которое обозначает это приспособление, поставили так, чтобы в дальнейшем не возникало недоразумений и не путали люди термин из хозяйственного обихода с названием ни в чем не повинных животных.

Собрать эту конструкцию может быстро любой человек, материалы для изготовления козел для пилки дров практически всегда есть под рукой. Однако всей кажущейся простоте, стоит сначала нарисовать чертеж или эскиз. И работать будет проще, и ошибки не придется исправлять. Обязательно надо учесть рост человека, который будет пилить дрова, и вид пилы, которой дрова будут распиливаться – двуручной или бензопилой.

Как сделать своими руками козлы для распиловки дров бензопилой

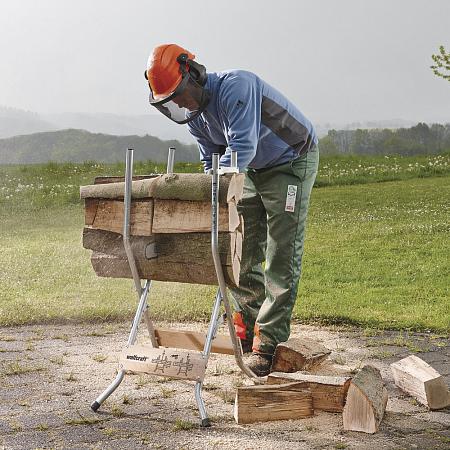

Пилить дрова удобнее и много легче бензопилой. Особенно если бревна вам привезли толстые и сырые. Машину дров распилите быстро, производительность с бензопилой совсем другая.

Для пилки дров бензопилой можно воспользоваться козлами, собранными по традиционной схеме. Но есть одно серьезное неудобство – цепную пилу обязательно зажмет, когда вы будете заканчивать рез. Так происходит, когда рез делается между стойками (выступающий за край конструкции конец бревна пила отрежет без труда). Чтобы не допустить зажима, бревно надо переворачивать пилом вниз. Это дополнительная и довольно тяжелая работа, особенно когда приходится ворочать здоровенные бревна в одиночку.

Умельцы разработали (а может быть, некоторые из них «по-китайски» скопировали) конструкции, позволяющие избежать зажима цепи пилы. И даже запатентовали свои конструкции. Такие козлы для распиловки дров бензопилой можно разделить на два типа. К первому относятся металлические конструкции, в которых короткий конец бревна зажимается цепью или зубчатым захватом, а длинный свободный конец выступает далеко за пределы козел. В этих козлах опорная «пята» сделана так, что бревно не может нарушить их равновесное положение. Подобная конструкция напоминает импортные козлы заводского производства. Только выглядят наши проще и стоит документация на них (защищены патентом!) на порядки дешевле.

Другая защищенная патентом конструкция для распиловки дров бензопилой – деревянная:

К достоинствам такой конструкции относятся:

Возможность пилить бревна в одиночку, потому что нет необходимости передвигать их в процессе работы.
Отсутствует опасность зажатия цепи.
Возможность регулировать длину колодок, на которые распиливается бревно. Колодки при работе на таких козлах получаются одинаковой длины.
Отпиленные колодки в силу особенностей конструкции козел скатываются в противоположную от пильщика сторону.
Компактность в сложенном положении. В хозблоке у стены они займут совсем мало места – толщина в сложенном положении всего 12 см.

Как сделать своими руками козлы для распиловки дров двуручной пилой

Кто когда-нибудь пилил большое количество бревен двуручной пилой «дружба» (именно так, с маленькой буквы. Это не марка пилы, а намек на дружбу двух пильщиков), тот хорошо знает, насколько важна правильно подобранная высота бревна на козлах. Считается, что самая удобная высота – от 90 до 110 см. Спину сгибать сильно не нужно в наклоне вперед, приседать не приходится, работается удобно и быстро. Ведь длительная работа в неудобном положении на следующее утро уподобит вас заржавевшему железному дровосеку – спина и колени сгибаться будут с большим трудом.

Важно! Основные требования к козлам: устойчивость и прочность. Прочность требуется из-за большого веса бревен и поперечных попеременно меняющих направление усилий, которые прикладывают пильщиков. Эти усилия будут расшатывать козлы, поэтому на Х-образные стойки («ног надо пускать хороший брус со стороной минимум 100 мм.

Для того чтобы сделать козлы для пилки дров, нам потребуется:

Брус 100х100 мм длиной 1100 мм. Он пойдет на основу конструкции. В качестве основы можно использовать также ровное сухое и не очень толстое бревно.
Брус 50х50 мм, четыре отрезка по 1100 мм каждый. Они станут «ногами» у козел.
Брус 50х50 мм, два отрезка по 350 мм. Из них сделаем «рога».
Брус 50х50 мм, два отрезка по 1100 мм для обвязки «ног».
Саморезы 5х100 мм, всего порядка 30 шт.
Пропитка «Биозащита».

На брусе, который будет служить основой, делаем пропилы. Пропилов делаем 12, по два на каждый паз. Нам будут нужны 6 пазов, каждый глубиной 25 мм, для «ног» и «рогов».

Важно! Старайтесь делать пропилы чуть уже бруска. Буквально на 2 мм. То есть вместо 50 мм делаем пропилы на 48 мм. Так брус войдет в паз с усилием, и вся конструкция будет прочнее.

Стамеской и молотком выбираем по намеченным пропилам пазы. В пазы с усилием загоняем подготовленные куски бруса: четыре «ноги» и два «рожка». Закручиваем саморезы. Ножовкой под углом отпиливаем концы бруса, который служит «ногами», таким образом, чтобы козлы прочно и ровно стояли на земле. Основа козел собрана.

Делаем обвязку «ног». Один конец бруса крепим к «ногам» с внутренней стороны, другой – с внешней. Теперь мы уверены, что «ноги» не разъедутся в стороны. Поперечные «усилители ног» также фиксируем саморезами. Если концы бруса выступают, ножовкой спиливаем их «заподлицо» с «ногами». Обрабатываем биозащитой и можно приступать к распиловке дров.

Помимо «классического» варианта козел из дерева, можно изготовить металлические козлы. Такая конструкция будет легче и прослужат дольше. Изготавливаются они из стальной трубы прямоугольного профиля со стороной не менее 50 мм. Для удобства хранения лучше крестовины и обвязку крепить болтами, а не сваркой. При креплении болтами конструкцию можно будет разбирать.

Важно! Конструкция не должна быть легкой, иначе она будет неустойчивой во время работы. И делайте конструкцию по своему росту.

Куски трубы крепятся между собой под углом 45°. Получившиеся три крестовины для жесткости обвязываются такой же трубой горизонтально и по диагонали.

Как видите, козлы для пилки дров можно достаточно просто изготовить своими руками. Материала для их изготовления требуется совсем немного, и он доступен. Только следует помнить, что козлы должны быть обязательно устойчивыми, прочными и соответствовать росту пильщика.

Чистка дымохода своими руками
Домашняя мини сауна в квартире своими руками
Как высушить подвал и погреб от сырости
Как вывести плесень в квартире

Козы на дрова — 80 фото создания конструкции своими руками

Заготовка дров на зиму знакома практически каждому жителю сельской местности и владельцам участков. Ну и конечно для удобной распиловки дров нужен специальный инструмент под названием козлы. Наверняка многие видели фото коз на дрова в журналах или в интернете. Это не сложное устройство, которое можно соорудить своими руками, к тому же оно непременно должно быть в хозяйстве. С их помощью удобно заниматься обработкой древесины, деревянных брусков или металлических профилей.

Решить вопрос, из чего сделать козу на даче, достаточно легко. Ведь для изготовления этой простой традиционной конструкции достаточно использовать следующие материалы:

Брус деревянный обычной формы. Собрать светильник из этого материала несложно, но он боится повышенной влажности.
деревянных столбов среднего диаметра, которые используются для строительства заборов. Этот способ экономичен в финансовом плане, но не стоит рассчитывать на его надежность.

Металлические планки

, которые обеспечат надежность конструкции и прослужат долгие годы.
различных предметов отправлено в металлолом.

Хотя козёл для распиловки дров имеет простую конструкцию, но по сути это станок. Поэтому в процессе его изготовления необходимо учитывать некоторые нюансы:

необходимо иметь план (чертеж) будущей конструкции с пошаговой инструкцией и расчетом размеров всех деталей.
Важно правильно рассчитать наклон опорных элементов для удобства использования.

Соблюдая эти нюансы, вы получите надежную, устойчивую и удобную конструкцию козла. Кроме того, благодаря своей мобильности его можно установить в любом месте.

При сборке главное учитывать габариты оборудования, которые зависят от:

человеческий рост
параметры будущего светильника,
прочность и размер древесины, требующей обработки.

В зависимости от этого будет определяться продолжительность затраченного времени.

Беспроигрышным вариантом считается устройство высотой 90-110 см. В результате работающему за ним человеку не придется сильно наклоняться вперед, а руки не будут слишком уставать из-за горизонтального положения.

На позвоночник будет воздействовать минимальная нагрузка, и рабочий процесс станет намного легче.

Краткое содержание статьи:

Использование других инструментов

При обработке древесины двуручной пилой требуется устойчивая опора для второй руки. Об этом следует позаботиться заранее при сборке устройства.

Возможен упор на леса, который можно установить в любом желаемом месте.

Бензопилы для бензопилы должны иметь прочную поверхность и место для свободного расположения дерева для распила, во избежание зажатия самой бензопилы в пильном диске.

Обычная пила строительная

Обычная ручная пила чаще всего используется для заготовки дров среднего размера, поэтому козёл подойдет стандартного размера и его несложно соорудить своими руками, имея:

Брус деревянный сечением 10х10 см и длиной от 1 до 1,2 м.
брус сечением 5х5 см и длиной 1,0 м для устройства ножек устройства в количестве 4 шт.
такой же брусок, но длиной 36 см для изготовления «рожек» в количестве 2 шт.
брусков 1 дюйм в количестве 2 или 4 штук для приспособления для укрепления ног.

Саморезы

в количестве 30-40 шт. для крепления деталей.

Морилка

, краска или лак для защиты козлов от гниения прутьев.

Также можно использовать любой подручный материал, подходящий для строительства козлов.

Для сборки необходимо подготовить следующий инструмент:

ножовка — для резки и выравнивания поверхности бруса,
уголок — для контроля ровности важных для устойчивости конструкции элементов,
графитный карандаш для нанесения необходимых отметок,
отвертка или отвертка для затяжки крепления,
молоток,
долото,
рулетка,
кисть (4-5 см).

Как сделать козла

После того, как необходимые материалы и инструмент подготовлены, можно приступать непосредственно к сборке устройства. Сначала необходимо обработать основные бруски. Отметьте для будущих вырезов в количестве 6 штук с каждой стороны. Итого должно получиться 12 пазов для устройства ножек и рожек.

Для надежного крепления каждой из канавок достаточно глубины 2,5 см. Для плотного крепления брусков пазы нужно вырезать на 2-3 мм меньше, чем для ножек. После обработки и установки конструкции на ножки следует приступить к устройству крепежа с помощью саморезов.

Обязательно установите детали крепления крепления для надежной устойчивости и долговечности устройства, а также обеспечения безопасности работающего.

На ножках отпилите нижние части, чтобы установить усиление крепежа. Собранную конструкцию необходимо покрыть защитным средством в виде морилки.

Высушите изделие и успешно работайте на ферме.

Для изготовления козлов для двуручной пилы и подобных инструментов следует позаботиться о повышенной устойчивости конструкции. Обеспечить это поможет более мощная балка толщиной не менее 100 мм и затяжка из металла.

Ширина стоек внизу больше, чем вверху. Кроме того, можно предусмотреть деревянную стяжку из обычной короткой доски.

Мобильные устройства

Чтобы сделать устройство мобильным, можно построить складных козлов. Но это трудоемкий и финансово затратный процесс. Вам понадобится: 4 крепких бруска, металлическая труба длиной 1-3 м, ограничитель, сверла для деревянных деталей.

Процесс сборки довольно прост. Из доски толщиной 50 мм нужно сделать балки. Отметьте выемки для ножек. На каждом бруске сделайте отверстия для трубы.

Вставьте в них основание и установите ножки. Установите упор, чтобы они не разошлись.

Самый прочный, устойчивый и долгоиграющий вариант приспособления для распиловки древесины. Для создания своими руками вам понадобятся:

труба (уголок) диаметром 5,0 см — 5 шт, для основы,
Брус деревянный не более 10 см и сечением 50х59 мм,
болгарка или ножовка,
критерий,
мел,
сварочный аппарат, болты.

Прежде чем приступить к работе, необходимо подготовить эскиз будущего приспособления. После этого можно начинать подготовку основной балки, с отметками для устройства ножек и рожек.

Затем подготавливаются другие необходимые элементы конструкции. Для подвижности конструкции соединительные узлы должны быть выполнены на болтах, чтобы при необходимости их можно было разобрать.

Соединения стационарных устройств можно сваривать сварочной машиной. В завершение на основании по всей длине конструкции закрепляется брус во избежание контакта пилы с металлом.

Мотоблок для дачи – какой выбрать? Обзор популярных моделей, фото, характеристики, рекомендации по выбору!
Таймер полива — обзор современных видов. Принцип работы таймера, фото, инструкция по правильной установке.
Водонагреватель для дачи — как выбрать проточный и накопительный водонагреватель (75 фото)

Хранение и использование козлов

Воспользовавшись нашими рекомендациями по изготовлению козла, вы создадите устойчивую конструкцию, и рубить на ней дрова будет одно удовольствие. Вы также можете посмотреть готовые эскизы, фото и видео в интернете.

В готовом виде изделие должно выдерживать значительный вес, однако важно хранить его в сухом помещении, избегая влажного климата и сырости.

Не менее важно правильно использовать коз. Не загружайте на него слишком массивные и тяжелые бревна.

Складная конструкция козлов подходит для распиловки дров с помощью ручной пилы или бензопилы. Этот прибор просто незаменим в домашнем хозяйстве для заготовки дров и печных поленьев для топки печи, мангала или камина в доме.

Фото коз на дрова

Садовый инвентарь

Кормушка для кур: основные требования и обзор доступных вариантов (90 фото)

Участок по фен-шуй — 110 фото идей для создания природной гармонии

Абрикос — все полезные свойства фрукта. Рекомендации по посадке и уходу за плодовым деревом

Присоединяйтесь к обсуждению:

Козы на дрова своими руками и на скорую руку | Сделай сам

Содержание ✓

✓ КАКОЙ ДОЛЖНА БЫТЬ ВЫСОТА КОЗЛЫ НА ДРОВА
✓ КОЗЛЫ СВОИМИ РУКАМИ — ВИДЕО ВАРИАНТЫ

Понадобилось: арматура d 25 м длинна бруска I сечением 1 м1 — 4 шт. из обрезков, предназначенных на дрова, выбрал нужный), труба d 50 мм и длиной 700 мм, эмаль-грунтовка от ржавчины (цвет на ваше усмотрение).

Перекрестил две арматуры примерно посередине и сместил место соединения немного вверх, чтобы было удобно пилить дрова, это будет подставка. В итоге получил расстояние от низа «ножек» до центра пересечения арматуры — 650 мм. Так как обрезки арматуры были разной длины (1 м + 10-15 мм), я отмерил каждую от низа конструкции (фото 1) и обрезал всю арматуру до одинакового размера (1 м). В итоге расстояние между ножками стеллажа получилось 800 мм (фото 2).

ВСЕ НЕОБХОДИМОЕ ДЛЯ ЭТОЙ СТАТЬИ ЗДЕСЬ >>>

В этом положении я вварил первую пару фитингов в стойку. Вторая пара была выложена горизонтально зеркально первой и также приварена.

Для соединения получившихся стоек я использовал отрезок трубы d 50 мм, он же опорная перекладина. Сначала приварил его к одной стойке под пересечением арматуры (фото 3). Затем установил конструкцию горизонтально и прихватил к трубе вторую стойку. Выровнял почти готовые козлы по вертикали и диагонали, используя уровень, и окончательно сварил все детали между собой (фото 4). Стойки и поперечина обезжирены и покрыты черной грунтовкой-эмалью.

Поскольку конструкция металлическая, на поперечину необходимо установить предохранительную накладку, чтобы при пилении зубья пилы не попадали на трубу и не затуплялись. Я использовал брус — остаток профиля от дверной коробки. Отрезал заготовку с запасом по длине перекладины, заклинил на место и отрезал лишнее на концах.

Размер рабочей части козлов получился 600 мм, высота тоже 600 мм. Изначально специально не мерил, все делал на глаз, для себя. Мой рост 177 см, и по уровню рабочей части козлов работать бензопилой будет вполне комфортно. Структура стабильна. Ребристая фактура арматуры не позволит распиленному материалу (доски или бревна) прокручиваться, что немаловажно.

Чтобы случайно не пораниться о верхние выступающие «рожки», лучше надеть на них пластиковые или резиновые колпачки.

Смотрите также: Складные козлы своими руками

КАКОЙ ДОЛЖНА БЫТЬ ВЫСОТА КОЛОВ ДЛЯ ДРОВ

Самое главное при конструировании столярных козлов — определиться с их высотой. Средней считается дистанция 90-110 см от земли или пола. А вообще в мастерской для удобства работы рекомендую высоту всех рабочих поверхностей: козла, верстака, столешницы верстака, стола циркулярной пилы и т.д. — сделать единообразной и соответствующей вашему росту.

Для определения оптимальной высоты рабочих поверхностей в мастерской выполните следующие действия.
