Глубина залегания кабеля в земле нормы: На какую глубину закапывать кабель электрический | Полезные статьи

Глубина заложения силового кабеля в земле. Нормы глубины прокладки траншеи

Доставка электрического тока от источника питания до потребителя осуществляется через соединительный кабель. При монтаже должна соблюдаться определенная глубина кабеля в земле. Провода укладываются в специальные траншеи и закапываются. Такой способ позволяет защитить изоляцию от повреждений и воздействия климатических факторов.

Преимущества подземной прокладки

При сравнении надземной и подземной методики прокладывания линии электропередач у второго варианта нет недостатков. Однако, это возможно, если монтаж проводился с учетом требований, установленных ПУЭ. Основные преимущества прокладки силового кабеля под землей заключаются в следующем:

• Возможность использовать провода большего сечения без усиления, которое требуется при монтаже воздушных линий.
• Гарантия полной безопасности эксплуатации электрической сети при грамотном монтаже.
• Минимальное количество внешних устройств. Требуется только установка автомата на вводе.
• Минимальные затраты на установку. Воздушные линии передачи тока требуют наибольших расходов.
• Отсутствие на участке провисающих проводов.

Проводятся работы квалифицированными специалистами с допуском к электрике. Обычно этим занимаются сотрудники специализированных компаний. Обязательно соблюдается глубина залегания кабеля в земле нормы которой описаны в регламенте.

Основные нормы и требования

Существует несколько главных правил к прокладке силового кабеля под землей от источника питания до потребителя. Их необходимо строго соблюдать:

1. Силовой кабель должен быть надежно защищен от любого механического воздействия.
2. Глубина траншеи для кабеля должна быть такой, чтобы ее нельзя было раскопать вручную лопатой. На степень залегания кабеля влияет тип грунта, уровень промерзания и наличие грунтовых вод.
3. В траншее необходимо организовать песочную подушку, которая будет защищать провод от контакта с твердой землей.
4. Прокладка непосредственно под дорогой требует использования толстой металлической трубы. Это обеспечит максимальную защиту кабеля от механических повреждений.

По установленным правилам нельзя укладывать в одной трубе одновременно два силовых кабеля. В этом случае при повреждении изоляции одного провода присутствует риск нарушения изоляционного слоя другого. По нормам для подземной прокладки разрешается применять только специальный влагозащищенный бронированный кабель.

Как выбирается глубина колеи

Минимальная глубина залегания кабеля под грунтом должна составлять 70 см. В исключительных ситуациях показатель может быть уменьшен до 50 см. Это возможно, если длина участка не превышает 500 см. для максимальной защиты силовые кабели электролинии укладываются в гофрированные или металлические трубы. Правильные параметры глубины прокладки кабеля в земле зависят от мощности провода и местоположения:

• Электрический провод мощностью до 20000 Вт закладывается на глубину 70 см.
• Силовой кабель мощностью до 35000 Вт – 100 см.
• На участках с оживленным движением и пересечении дорог – не менее 100 см.

Чем больше мощность электрокабеля, тем глубже должна быть вырыта траншея. Прокладывать линию электропередач под фундаментом дома нельзя.

При осуществлении монтажа системы энергоснабжения на определенном участке учитывается не только глубина заложения кабеля, но и требуется соблюдение других требований ПУЭ:

1.       Для прокладки необходимо обеспечить минимальный расход кабеля и обеспечить его сохранность от различных механических повреждений. Допускается не применять дополнительную защиту кабелей от повреждений, если глубина электрического кабеля более одного метра.

2.  К ширине колеи особые требования не предъявляются. Достаточно, чтобы при параллельной прокладке нескольких проводов, расстояние между ними было не менее 100 мм.

3.       При вводе кабельной линии в здание можно уменьшить глубину ее прокладки до 50 см на расстоянии не более 5 метров до точки ввода.

Соблюдение всех принятых норм и требование гарантирует бесперебойную работу системы электрического снабжения на объекте и минимизировать риски повреждения изоляции.

Допустимые расстояния между поземной кабельной линией и другими коммуникациями

При укладке силового кабеля в вырытую колею требуется учитывать расстояние ее расположения от других коммуникаций и объектов:

·         От водопровода и канализации – не менее одного метра.

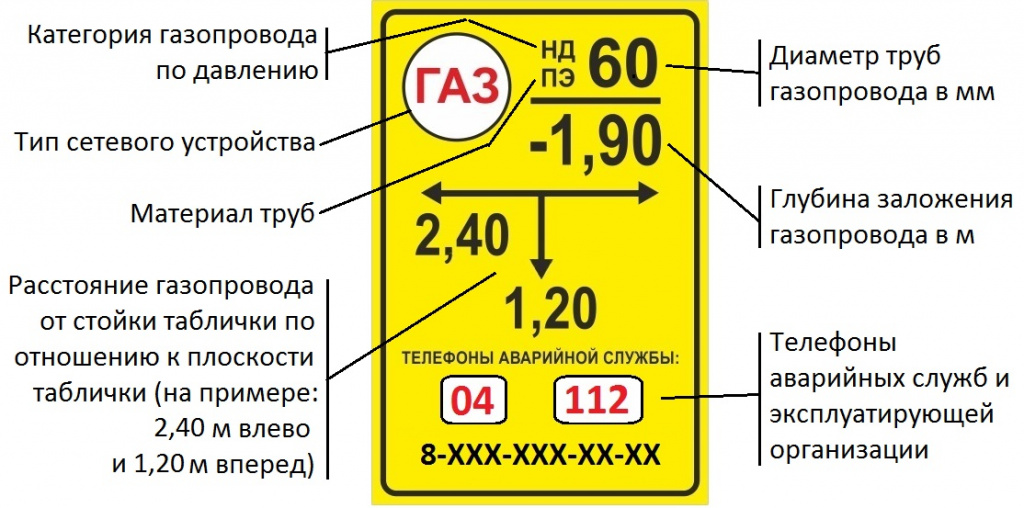

·         От газового водопровода —  около двух метров.

·         Если не предусмотрена дополнительная защита, требуется соблюдать расстояние от деревьев и кустарников – 200 и 75 см соответственно.

При монтаже электрической линии нельзя допускать сильного натяжения провода. Установку специалисты осуществляют с помощью лебедки, оснащенной ограничителем. Это позволяет уложить провод с запасом, устранить натяжение и исключить всякие повреждения.

Глубина прокладки кабеля от подстанции до потребителя имеет большое значение. Здесь важно учитывать множество нюансов, которые обеспечат максимальную безопасность для людей. Монтаж должны осуществлять электромонтеры, которые знают, на какую глубину закапывать электрический кабель, из какого материала использовать кабель в том или ином случае. Специалисты нашей компании дадут подробную консультацию по всем интересующим вопросам.

Прокладка кабелей до 10 кВ в траншеях

Подробности

Категория: Кабели

• монтаж
• кабель
• земляные работы
• среднее напряжение

Непосредственно для прокладки кабелей в земле применяют бронированные кабели, защищенные от коррозии джутово-битумным покрытием или поливинилхлоридной оболочкой.

Кабели на напряжение до 10 кВ прокладывают на глубине 0,7 м от планировочной отметки при глубине траншеи 0,8 м, а при пересечении улиц, площадей — 1,1 м. На дно траншеи насыпают слой песка или чистой земли, не содержащей камней, толщиной не менее 0,1 м.
Все кабели номинальным напряжением свыше 1 кВ, проложенные в траншеях, должны иметь защитные покрытия из красного кирпича (силикатный в земле разрушается) или бетонных плит, положенных на слой земли или песка толщиной 0,1 м. При глубине траншеи 1 —1,2 м и напряжении до 10 кВ защита кабелей кирпичом необязательна.

СНиП установлено предельное количество кабелей в одной траншее — не более шести, устройство траншей с большим числом кабелей является не экономичным.
Ширина траншеи

Рис. 1. Размеры траншеи для прокладки кабеля 1—10 кВ: B1 — на дне траншеи; В2 — у поверхности земли; В3  —зона отвода

(рис. 1) определяется количеством, сечением и марками кабелей. Между силовыми кабелями расстояние в свету должно быть не менее 100 мм. Между контрольными кабелями, не нуждающимися в охлаждении, расстояние не нормируется. Допускается совместная прокладка силовых и контрольных кабелей в одной траншее. При этом расстояние между крайними контрольным и силовым кабелем должно быть не менее 100 мм.

Кабель укладывают в траншее «змейкой» с небольшим запасом, составляющим 1,5—2 % общей длины траншеи, на случай возможных смещений почвы и температурных деформаций кабеля в разное время года. В месте установки соединительной муфты предусматривают расширение траншеи для устройства петли запаса и возможности вырезки поврежденной муфты и замены.

При параллельной прокладке в траншее концы кабелей, предназначенных для последующего монтажа соединительных муфт, располагаются со сдвигом мест соединения не менее чем на 2 м (рис. 3). При этом предусматривается запас кабеля по длине, необходимый для проверки изоляции на влажность, монтажа соединительных муфт и укладки дуг компенсаторов, предохраняющих муфты от повреждения при возможных смещениях почвы и температурных деформациях кабеля, а также на случай переразделки муфты при ее повреждении.
В стесненных условиях при больших потоках кабелей допускается располагать компенсаторы в вертикальной плоскости с двойной минимальной внутренней кривой изгиба, размещая их полого по дуге в земляной щели толщиной не более 0,2 м ниже уровня прокладки кабелей на глубине до 0,5 м. Запас кабеля в компенсаторе должен быть 350 мм. Муфты необходимо, располагать на уровне прокладки кабелей.

Число соединительных муфт на 1 км строящихся кабельных линий для трехжильных кабелей 1 — 10 кВ сечением до 3×70 мм² должно быть не более 4 шт.; сечением (3×95 — 3×240) мм² — 5 шт.; для одножильных кабелей — 2 шт.
При прокладке над кабелями сигнально-предупредительной ленты присыпка должна быть не менее 0,3 м, т. е. лента должна находиться на глубине 0,4 м от планировочной отметки. Сигнально-предупредительная лента из поливинилхлоридного пластиката должна быть красного цвета толщиной 0,5 — 1 мм и шириной не менее 150 мм. Одну ленту можно прокладывать над двумя кабелями.

Рис. 3. Расположение концов кабеля в месте монтажа двух соединительных муфт

В готовой траншее кабель прокладывают, раскатывая его с барабана, установленного на кабельном транспортере, автомобиле или трубоукладчике (рис. 4), которые перемещаются вдоль траншеи. Если по условиям трассы применение автомеханизмов затруднено, то кабель раскатывают в траншее с помощью лебедки по специальным кабельным роликам, которые устанавливают на прямолинейных участках трассы по дну траншеи через 3—5 м; на всех поворотах трассы устанавливают угловые ролики (рис. 5).

Рис. 4. Раскатка кабеля с трубоукладчика.

Рис. 5. Линейный (а) и угловой (б) универсальные распорные ролики

• Назад
• Вперёд

• Вы здесь:
• Главная
• Оборудование
• Кабели
• Силовые кабели с резиновой изоляцией

Еще по теме:

• Прокладка кабельных линий 1-35 кВ
• Марки кабелей, рекомендуемые для прокладки в земле (траншеях)
• Прокладка и замена кабеля
• Кабели, рекомендуемые для прокладки в земле (траншеях)
• Общие требования к установке приборов, аппаратов, конструкций распределительных устройств, прокладке шин, проводов и кабелей

Кабели

• Силовые кабели
• Шнуры и провода
• Кабельная арматура

Требования к глубине прокладки электрического кабеля

Каждое домашнее или коммерческое помещение зависит от электричества. Будь то питание наших гаджетов или освещение здания, электрические кабели необходимы для передачи энергии из одного места в другое.

Закопать эти кабели — практичное и популярное решение для подачи электроэнергии. Чтобы обеспечить безопасность вашей электрической системы, важно соблюдать особые правила при прокладке электрических кабелей.

Многим людям необходимо знать код NEC для требований к глубине прокладки подземных электрических проводов. Без надлежащей глубины мы рискуем потерять жизненно важную инфраструктуру, необходимую для нашей повседневной жизни.

Говорят, что знание — сила. При защите подземных электрических кабелей небольшие знания имеют большое значение для обеспечения нашей безопасности и поддержания надежного источника энергии.

Знание спецификаций NEC для подземных кабелей придаст вам уверенности в их успешной реализации. Давайте узнаем больше о требованиях к глубине прокладки электрического кабеля.

Как далеко можно проложить электрический кабель?

• Подземный

Было бы неплохо, если бы вам не приходилось беспокоиться о спутанных шнурах и кабелях, разбросанных по вашему двору? Ищете способ более эффективно питать наружное освещение, инструменты и другие предметы первой необходимости без путаницы проводов?

Если да, то решением может стать прокладка подземного электрического кабеля. Подземная проводка обеспечивает мощность и удобство непосредственно там, где это необходимо, обеспечивая чистый эстетический вид.

Подробнее: Типы подземных кабелей и преимущества

Глубина прокладки кабеля зависит от цели, типа почвы и других факторов. Ниже приведены некоторые наиболее распространенные значения глубины:

· 24-дюймовая глубина заложения

Это наиболее распространенная глубина заложения, используемая для укладки более коротких кабелей под дорожками, проездами и тротуарами. Глубина захоронения 24 дюйма обычно соответствует местным нормам и не мешает другим подземным коммуникациям, таким как канализационные или водопроводные трубы.

Это делает его подходящим для тех, кто ищет наружное электрическое освещение или даже насос для бассейна без необходимости копать слишком глубоко. Требования к глубине заглубленного электрического кабеля могут незначительно отличаться.

·  Глубина заложения 18 дюймов

Если вам необходимо проложить кабели на лужайках или в садах, многие правила требуют, чтобы провода были заглублены на 18 дюймов. Такая глубина соответствует большинству требований для коротких кабелей длиной до 50 футов.

Для более длинных отрезков провода вам может понадобиться выкопать более глубокую траншею. Проводники THWN-2 внутри кабелепровода из ПВХ обеспечивают наилучшую защиту от коротких замыканий и других опасностей.

·  Глубина заглубления 12 дюймов

Согласно большинству правил требуется, чтобы все электрические кабели были заглублены на глубину не менее 12 дюймов для входа в дом, гараж или здание. Это необходимо для предотвращения любого риска травм или повреждения кабелей в результате земляных работ или работ по благоустройству территории.

·  Глубина залегания 6 дюймов

Если вы используете оцинкованный кабелепровод EMT или IMC для электропроводки, вы можете обойтись глубиной заложения 6 дюймов. Это подходит для участков, где не требуются тяжелые земляные работы и где нет риска повреждения кабеля морозом.

Как глубоко закапывать электрические кабелепроводы из ПВХ？

ПВХ является одним из наиболее распространенных материалов, используемых для подземной электропроводки. Он легкий, прочный и может использоваться практически в любой ситуации. Труба из ПВХ более гибкая, чем металлическая, но ее все равно нужно правильно закопать.

В соответствии с рекомендациями NEC кабелепроводы из ПВХ должны прокладываться на глубину не менее 18 дюймов для жилых, коммерческих и промышленных помещений.

Хотя глубина прокладки из ПВХ сортамента 40 может варьироваться, общая рекомендация по глубине заглубления при прокладке электрического кабелепровода составляет не менее 24 дюймов. В зависимости от условий на месте и местных правил могут потребоваться более глубокие каналы.

Не допуская попадания воды в трубопроводы, поливинилхлорид сортамента 40 помогает избежать физического повреждения окружающей почвой или ландшафтными проектами. Если возможно, всегда заполняйте траншею почвой, чтобы предотвратить будущие проблемы, такие как растрескивание.

Кроме того, убедитесь, что у вас есть несколько дополнительных кабельных коробок или запланируйте дополнительное время на случай, если потребуется быстрый ремонт. Каждая установка кабелепровода из ПВХ также должна быть проверена и одобрена местным лицензированным электриком.

Как выкопать траншею для электропроводки？

Копание траншеи для электропроводки является неотъемлемой частью многих электромонтажных работ. Чтобы траншеи были вырыты безопасно и в соответствии со спецификацией, перед началом процесса рытья необходимо провести тщательную подготовку.

Перед началом земляных работ следует проверить территорию на наличие инженерных коммуникаций, на которые могут повлиять раскопки, таких как газ, вода или волоконно-оптические линии. После того, как территория будет расчищена и соблюдены все рекомендации по технике безопасности, пора начинать раскопки.

В зависимости от типа почвы и конкретных потребностей каждого проекта можно использовать лопату или заступ; траншеекопатели также могут сократить рабочее время, необходимое для крупных проектов. Траншеи, вырытые для электрических проводов, должны иметь глубину от 18-24 дюймов до 12 дюймов в ширину, с надлежащей вертикалью 9Углы на концах под углом 0 градусов, что позволяет, по возможности, накладываться на пять дюймов на стыках.

Надлежащие материалы для обратной засыпки, обеспечивающие устойчивость, также следует использовать при повторной засыпке траншей после укладки. Эти шаги обеспечат бесперебойную и безопасную работу вашего проекта в течение всего срока его службы.

Какой электрический провод можно прокладывать под землей без кабелепровода?

Прямое захоронение кабелей или проводников позволяет эффективно прокладывать электропроводку из одного места в другое без использования кабелепроводов. Электрический провод, предназначенный для прямой прокладки под землей, предназначен для прямой прокладки под землей и поставляется с изоляцией, которая сохраняет свою целостность при прокладке под землей.

Кабели для прокладки в грунте обычно состоят из двух или более изолированных проводников и могут также иметь оболочку вокруг них. Кабели для прямого захоронения могут быть зарыты в землю на глубину до 18 дюймов при нормальных почвенных условиях, но проконсультируйтесь со специалистом, если существуют исключительные обстоятельства, такие как плотно утрамбованная почва или кислые почвы.

Местные строительные нормы и правила всегда должны прокладывать провода непосредственно под землей для защиты людей и обеспечения безопасности.

Заключение

В заключение отметим, что требования по глубине прокладки электрического кабеля важны для обеспечения безопасности. Знание и понимание действующих кодов, а также наличие опытных профессионалов, обладающих опытом их надлежащего захоронения, могут помочь обеспечить максимальный уровень безопасности для тех, кто с ними соприкоснется.

Несоблюдение этих требований по глубине может быть опасным и создать множество других проблем, включая короткое замыкание и отказ оборудования из-за просачивания воды и коррозии проводов. Следовательно, соблюдение этих правил обеспечит людям безопасную рабочую среду.

Кабели ZW являются ведущим и наиболее надежным поставщиком электропроводки. Наша команда опытных профессионалов стремится предоставлять качественные услуги и продукты, которые соответствуют отраслевым стандартам или превосходят их.

Позвольте нам стать вашим универсальным магазином для всех ваших потребностей в электропроводке! Свяжитесь с нами сегодня, чтобы узнать больше о нашем ассортименте продукции. Спасибо за прочтение!

Электрические захоронения и процедуры

Электрические захоронения и процедуры

Национальный электротехнический кодекс 2020 года

Автор: Дэйв Варга | 02 марта 2021 г.

Подземные электроустановки могут сэкономить рабочее время, материальные затраты и обеспечить защиту установки. Иногда спуск под землю является единственным логичным путем для получения обслуживания из одной точки в другую, будь то новое строительство или реконструкция. В целом, существует не так много электрических проектов, которые в какой-то момент не требуют небольшого копания в грязи. Давайте стряхнем пыль с Национального электротехнического кодекса (NEC) и рассмотрим некоторые нормы, касающиеся глубины заложения и стандартных рабочих процедур.

Прежде чем копать

Источником установки может быть трансформатор или даже другой электрический щит. По многим причинам лучше всего идти как можно более прямо из точки А в точку Б. Осмотрите местность, чтобы определить лучший путь, а затем отметьте путь аэрозольной краской. Позвоните 811, прежде чем копать! Вы должны позвонить по крайней мере за два полных дня до того, как планируете копать, чтобы у местных коммунальных служб было время отметить свое местоположение. Последнее, что вы хотите сделать, это обратиться к утилите и нести ответственность за ущерб. Даже домовладелец, устанавливающий электричество в сарае на заднем дворе, должен позвонить, прежде чем копать. Ручное копание на глубине до 12 дюймов может быть разрешено, но сначала позвоните по номеру 811, чтобы получить рекомендации. Это хорошая идея, чтобы следить за прогнозом погоды, чтобы вы могли планировать свои раскопки и подземную инспекцию на хорошую погоду. Кроме того, не забудьте зарезервировать необходимое арендное оборудование за много дней до раскопок.

Заглубленные прокладки в жилых помещениях

Некоторые типовые прокладки в жилых помещениях включают в себя различные размеры кабелей из ПВХ и кабелей для прокладки в грунте. Статья 300,

Общие требования к методам и материалам электропроводки охватывает большую часть требований Кодекса по установке. В центре внимания этого раздела будет Таблица 300.5 Минимальные требования к крышке, от 0 до 1000 вольт, заглубление в дюймах . В левой части таблицы есть столбец с пометкой «Расположение метода или цепи подключения». Для жилья на одну или две семьи используйте соответствующую колонку, как указано выше. Используйте верхнюю часть таблицы, чтобы выбрать тип схемы подключения. Как только вы узнаете путь или местоположение проводки и метод проводки, вы можете использовать таблицу для определения глубины вашей траншеи. См. примечание 1 под таблицей. Глубина вашей траншеи на самом деле представляет собой расстояние от верхней поверхности готового грунта до верхней части проводника, кабеля, трубопровода или другого канала для прямого захоронения.

Имея эту информацию, можно сделать траншею нужной глубины, установить метод электропроводки и вызвать инспекцию. После прохождения инспекции вы можете начать процесс обратной засыпки (см. 300.5 (E)) и установить предупреждающую ленту, если имеете дело с обслуживанием. проводники (см. 300.5 (D)(3)). Обратите особое внимание на статью 300.5 и убедитесь, что выбран правильный проводник для данного места. Ниже приведены лишь несколько примеров обычных жилых установок и глубин захоронения.

Коммерческие захоронения объектов

Те же самые основные процедуры и коды, указанные выше, также применимы к коммерческим объектам. При необходимости снова используйте статью 300 и таблицу 300.5. Используемые коммерческие методы электропроводки в основном представляют собой кабелепровод из ПВХ и жесткого металла. Самые большие различия между жилым участком и коммерческим участком будут заключаться в типах локаций и глубине захоронения. Коммерческий объект может столкнуться с установками под зданиями, под бетонными плитами, под парковками и даже взлетно-посадочными полосами аэропортов. Подземную электрическую сеть под автостоянкой необходимо было бы закопать на глубину 24 дюйма, независимо от того, какой метод проводки использовался. Установка из ПВХ под бетонную плиту здания практически не имеет глубины заглубления. Если ваше местоположение способа подключения или цепи не указано, используйте верхнюю строку Таблицы 300.5 с пометкой «Все местоположения не указаны» или обратитесь за разъяснениями в местный AHJ. Ниже приведены несколько примеров обычных коммерческих установок и глубин заглубления.

Знать код

Как специалист отрасли вы должны хорошо знать Национальный электротехнический кодекс (NEC) и основные отраслевые стандарты.
