Как в домашних условиях наточить цепь бензопилы: официальный сайт Echotool.

Почему цепь тупится


Изучая информацию о том, как настроить бензопилу, будьте предельно внимательны, поскольку неверные настройки – первая причина быстрого выхода из строя цепи и истирания ее зубья. Обычно цепь тупится по следующим причинам:

  • применение некачественного или не соответствующего параметрам, указанным в инструкции, масла;

  • неверная установка зазоров между кромкой и ограничителем;

  • отсутствие смазки в системе;

  • плохое натяжение цепи.


Также будьте осторожны, распиливая старые доски, потому что в них попадаются гвозди, которые тоже притупляют остроту зубчиков. Немаловажными факторами износа элемента считаются также неумелое обращение с пилой, частое соприкосновение при работе с твердыми предметами – камнями, кирпичом, интенсивное использование.

Как узнать, что цепь пора затачивать


Если вы уже изучили информацию о том, как заточить цепь бензопилы своими руками, необходимо точно знать характеристики, указывающие на постепенный выход из строя режущих элементов. Основные из них:

  • вы замечаете, что при работе стали прилагать гораздо большие усилия;

  • появились более мелкие опилки;

  • появилась заметная вибрация при работе или подтормаживание;

  • распил не отличается четкостью среза и характеризуется большим количеством неровностей с острыми краями.


Информацию о том, как заточить цепь бензопилы нужно знать всем, кто не желает в дальнейшем устранять более серьезные поломки устройства. К примеру, тугой ход звеньев оказывает дополнительную нагрузку на двигатель, тем самым стимулируя быстрый износ.

Снятие цепи с бензопилы


В комплекте с каждой бензопилой обязательно предоставляется инструкция по применению. В ней подробно указано, как правильно снять цепь. Принцип работы может отличаться, поэтому однозначного совета дать невозможно.

Заточка подручными средствами


Самый простой и доступный способ заточить цепь до необходимой остроты – использовать напильник. Однако это довольно трудоемкий и длительный процесс, который требует от мастера не только умений, но и терпения, а также большого количества времени. Кроме того, заточку напильником рекомендуется проводить в походных условиях, 5-6 раз. После необходимо выполнить заточку на специальном станке.

Напильник


Если вы решили использовать этот способ для восстановления функциональности бензопилы, приготовьте:

  • круглый напильник, предназначенный для обработки кромки зубьев, отличающихся округлой формой;

  • плоский напильник нужен для углубления или формирования ограничителей, которые регулируют глубину врезания цепи в древесину.


Чтобы правильно заточить цепь бензопилы при помощи напильников, ее не нужно снимать с шины (основания). При этом натяжение должно быть стандартным, а систему следует поставить на тормоз. Далее следуйте простому алгоритму:

  • осмотрите цепь на предмет сколов, трещин и других повреждений;

  • угол заточки должен быть указан в инструкции производителя и определен специальными метками;


Из основных рекомендаций специалистов о том, как правильно заточить цепь бензопилы при помощи напильников, следует упомянуть:

  • равномерный нажим на напильник при перемещении;

  • движения заточного инструмента должны быть направлены только в одну сторону;

  • чтобы заточить вертикальную плоскость, напильник следует размещать строго под прямым углом;

  • если зубья рознятся по высоте, следует выбрать размер самого низкого и под него подгонять остальные.

Применение специальных станков


Для тех, кто не просто интересуется вопросом о том, как правильно заточить цепь бензопилы, но и делает это регулярно, да и просто устал работать напильником, следует обратить внимание на универсальные заточные электростанки. Это устройства с предусмотренными настройками, правильно используя которые, вы расположите цепь под необходимым углом, с максимальной точностью и аккуратно подведете точильный диск к каждому зубчику.


Также существуют установки, оборудованные автоматическими тисками, которые включаются при приближении диска к кромке режущих элементов. Модели отличаются разнообразием дополнительных функций и цен, поэтому всегда можно выбрать приемлемую для себя.

Заточка на станке


Эффективны установки с ручным приводом. По конструктивным особенностям такие приборы напоминают лучковую пилу. Принцип работы с таким станком несколько более трудоемкий, чем тот, который описан для предыдущего метода, однако при помощи данного устройства можно выполнять сразу несколько опций:

  • подгонять соразмерность верхних кромок режущих элементов;

  • точно выставлять размеры и параметры;

  • При работе с напильником, для заточки одного зуба достаточно 3-4 движений напильником.


Предоставленные в комплекте с установкой круглые и плоские напильники при необходимости можно быстро менять. При помощи ручного станка вы быстро разберетесь, как правильно точить цепь бензопилы, без особых физических затрат и потери времени восстановить ее работоспособность и качественную форму зубьев.

Несколько советов экспертов


Специалисты советуют перед началом работы немного обкатать цепь, то есть прокрутить ее на высоких оборотах не более 1 минуты. А для смазки цепи рекомендуется замочить её в масле. Так смазка попадет на все нужные детали, а звездочки плотнее притрутся друг к другу. Натяжение можно отрегулировать, когда цепь остынет.


Не забывайте о регулярной смазке, контролируйте натяжение цепи, никогда не заливайте в систему отработанное машинное масло. Глубину пропила проверяйте после пары-тройки заточек.


Если вы не обращаете внимание на то, что цепь бензопилы затупилась, будьте готовы к тому, что в лучшем случае просто будут неровные срезы и высокая нагрузка на руки человека. Гораздо хуже и затратнее – высокий расход топлива и масла, критический – выход из строя самой пилы. Ремонт или покупка новой будут стоить гораздо дороже, нежели заточка зубьев.

назад в блог

приспособления и станки для заточки

На первый взгляд, заточка цепей бензопил своими руками — довольно тяжёлое и долгое занятие, однако при наличии специальных затачивающих приспособлений, этот процесс будет не труднее заточки прочего режущего инструмента. В этой статье мы и расскажем о том, как наточить цепь бензопилы.

Содержание

  • 1 Принцип работы и затупление звеньев цепи

  • 2 Углы и параметры звеньев

  • 3 Правила заточки цепи бензопилы

  • 4 Приспособления для заточки цепей бензопил

  • 5 Станки для заточки цепей

  • 6 Общие выводы

Принцип работы и затупление звеньев цепи

Зуб звена цепи имеет довольно сложную геометрию. Верхняя и боковая режущие кромки наклонены относительно друг друга под определённым углом, что делает операцию заточки непростой. Строгание древесины зубом цепи подобно работе рубанка, а толщина срезаемого слоя регулируется толщиной ограничителя.

При интенсивной работе зубья пилы быстро затупляются. В течение дня может несколько раз возникнуть надобность заточки. Особенно усугубляет эту проблему встреча цепи с грунтом. Достаточно один раз на пару секунд зацепить шиной грунт, и нужно прекращать работу из-за того, что пила перестаёт сама углубляться в древесину, а стружка становится довольно мелкой.

Чем чаще вы будете затачивать затупившиеся зубья, тем меньшее количество материала придётся снимать при заточке цепи бензопилы, и она прослужит дольше. Определить, что пришло время для заточки, достаточно несложно. Проще всего это сделать, прислушавшись к своим ощущениям при резке: правильно заточенная и острая цепь втягиваться в надрез уже при малом нажатии, а если вам приходится прилагать усилия, то зубья затупились. Также понять, что цепь пора затачивать, можно по размеру стружки, вылетающей из реза. Длинная толстая стружка может быть только при острой цепи, а мелкая свидетельствует о том, что цепь срочно пора заточить.

Работа бензопилой с затупленной или дефективной цепью очень не рекомендуется. Следствием работы ей могут быть усталость в руках и туловище и плохие результаты резания. Также это влечёт за собой сильное уменьшение производительности, повышенный износ всех деталей бензопилы и больший расход топлива.

Углы и параметры звеньев

Правильная заточка цепи бензопилы невозможна без знания частей звена и углов, под которыми они должны быть заточены.

Основные части режущего звена:

  1. Основание
  2. Лопатка зуба
  3. Ограничитель глубины
  4. Торцевое лезвие
  5. Верхнее лезвие

Угол верхнего лезвия, передний угол и угол заточки могут изменяться при заточке. Эти углы очень сильно влияют на на режущие свойства цепи. Желательно соблюдать рекомендуемые значения данных углов.

Каждое режущее звено перед лопаткой зуба имеет ограничитель глубины. Разность высоты между передней кромкой спинки зуба и высшей точкой ограничителя глубины называют расстоянием ограничителя глубины. От этого расстояния зависит глубина, на которую верхнее лезвие будет врезаться в древесину и, в следствии, производительность. Данное расстояние устанавливается в зависимости от вида исполнения и шага цепи. Его среднее значение 0.6 мм и может варьироваться в обе стороны на 0.2 мм. Следствием более высоких значений этого параметра будут большая склонность к отдаче, слишком большой захват и вибрация бензопилы. А его низкие значения приведут к потере производительности.

С каждой последующей заточкой бензопилы в связи с уменьшением верхней грани зуба высота срезаемой стружки уменьшается, поэтому через каждые 5–10 заточек ограничитель глубины нуждается в подпиливании.

Главные углы звеньев цепи:

  • Глубину, на которую верхнее лезвие врезается в древесину, регулирует его задний угол. Он формируется из спадающей под углом назад спинки зуба.
  • Задний угол торцевого лезвия формируется из сужающейся назад лопатки зуба. Его назначением является боковое обрезание стружки.
  • Передний угол формируется из кромки торцевого лезвия относительно поверхности скольжения режущего звена. У разных цепей этот угол может варьироваться от 60 до 85 градусов.
  • Задний угол определяет величину наклона верхнего лезвия назад и измеряется от поверхности скольжения режущего звена. И у разных цепей может иметь значения от 50 до 60 градусов. Главным лезвием любого звена цепи является верхнее, а задний угол верхнего лезвия — наиболее важным углом. Данный угол довольно сложно измерить, но при соблюдении других предписанных величин, он формируется правильно.
  • Углом заточки или углом в плане называют угол от перпендикуляра к направляющей шине до верхней режущей кромки. Его можно изменять в зависимости от породы древесины, которую вы собираетесь пилить. Больший угол заточки увеличивает производительность резания мягкой непромерзлой древесины, а меньшее его значение позволяет пилить твёрдый и промёрзлый лес более плавно и с меньшей вибрацией. Однако не рекомендуются углы заточки менее 25 и более 35 градусов. В качестве исключения выпускаются цепи для продольного распила, данный угол которых равен 10 градусам.

Правила заточки цепи бензопилы

Так как внутренний контур зуба по своей форме довольно близок к окружности, а цепь изготовлена из достаточно мягкого металла, заточка производится круглым напильником, имеющим небольшой диаметр. Для правильной заточки бензопилы нужно точно позиционировать напильник относительно зуба. Верхний край напильника относительно верхней грани зуба должен выступать примерно на 1/5 часть своего диаметра. Перед заточкой узнайте параметры своей цепи, так как диаметр напильника выбирается в зависимости от шага цепи. Обычно он равен 4–5,5 мм.

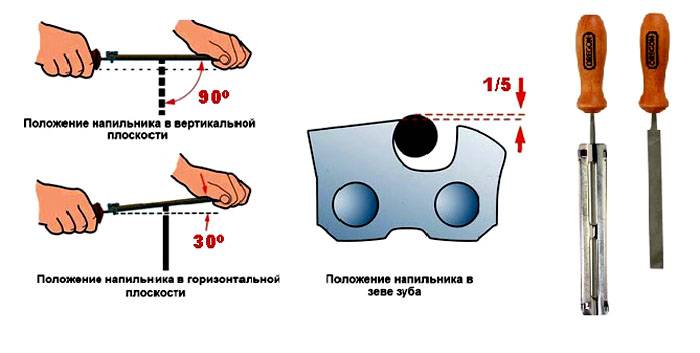

Кроме всего вышеперечисленного, для правильной заточки необходимо соблюдение углов наклона напильника. Он должен располагаться под прямым углом к цепи в вертикальной плоскости и, как описано в пункте «Углы и параметры звеньев» этой статьи, 30 или 10 градусов — в горизонтальной. Выполнить данные условия только с помощью напильника черезвычайно сложно, поэтому при заточке бензопилы используют специальные приспособления, которые позволяют соблюдать правильные параметры заточки. Обычно такие наборы идут в комплекте с бензопилами либо могут быть приобретены почти в любом строительном магазине, продающим электроинструмент.

Приспособления для заточки цепей бензопил

В состав самого распространенного набора для заточки цепи входят круглый напильник на специальной державке, плоский напильник для уменьшения ограничителя глубины, шаблон для последней операции и крючок для очистки бензопилы от опилок.

Линии, которые имеются на державке с круглым напильником, позволяют правильно позиционировать инструмент относительно цепи. В соответствии с линиями ориентации державка ставится на затачиваемый зуб. Она лежит на верхней кромке и ограничителе глубины, а напильник находится под режущей кромкой.

Державка позволяет прилегать напильнику к зубу на правильной высоте. Для цепей с разным шагом существуют различные державки. Выбор правильной державки и правильного диаметра напильника позволит последнему выступать над спинкой зуба на 1/5 часть своего диаметра.

Перед началом заточки желательно закрепить шину. При работе необходимо сделать 2–3 движения точения от себя, при этом плотно прижимая напильник к кромке зуба и не меняя положения державки. Не нажимайте на напильник слишком сильно, двигайте им плавно и размеренно. Напильник нужно регулярно поворачивать, чтобы избежать его засорения и одностороннего износа. С помощью этой операции затачивают и все остальные зубья. Для большего удобства сначала заточите все зубья одного направления, а потом зубья другого направления.

Во время заточки зубьев старайтесь, чтобы давление и количество движений было одинаковым для каждого зуба. Благодаря этому зубья будут иметь одинаковую длину. В обратном случае цепь будет иметь неравномерный ход и в ней возможно образование трещин. Разность размеров зубьев может быть устранена при помощи подпиливания всех зубов до длины самого короткого.

После 5–10 заточек зубьев нужно стачивать ограничитель глубины. Для этого используется шаблон. Его кладут так, чтобы ограничитель выступал из прорези, и этот выступающий кончик стачивается плоским напильником.

Конструкция другого набора имеет отличия, но принцип его работы мало отличается от описанного выше. В нём используются все те же круглый и плоский напильники, а универсальный специальный шаблон позволяет правильно заточить режущий зуб и ограничитель глубины. В случае заточки режущего зуба цепь должна попадать в его прорези. Напильник накладывается на шаблон и подводится под режущую кромку, опираясь на направляющие ролики. Напильник должен двигаться вдоль боковых граней шаблона.

Перед стачиванием ограничителя высоты подумайте, какую древесину вы будете пилить в ближайшее время. Для мягкой древесины ограничитель вставляется в прорезь с надписью «Soft», а для твёрдой породы древесны — в прорезь с надписью «Hard». Стачивание ограничителя высоты, как и при использовании первого приспособления, должно производиться несколькими плавными движениями плоского напильника.

Станки для заточки цепей

Если цепь довольно сильно пропахала гравийный или песчаный грунт, то качественно заточить её напильником вряд ли удастся. Также заточка напильником не поможет при сильном износе цепи, ведь она потеряла свою форму. В таких случаях есть смысл в использовании специальных станков. Такие станки делятся на электрические и ручные.

Электрический станок является самым лучшим средством заточки цепей. Он универсален и обладает многими настройками и преимуществами, такими как:

  • установка цепи под нужным углом;
  • подводка диска точно к затачиваемой кромке;
  • автоматический зажим тисков, когда диск опускается на цепь.

Однако единственным его минусом является высокая цена. Его покупка целесообразна только для мастерских и предприятий, занимающихся добычей древесины.

Ручные станки также дают хороший результат заточки, а цена некоторых из них может быть соизмерима с приспособлениями, описанными выше. Принцип их работы мы опишем на примере двух моделей ручных станков, выпускаемых фирмой Stihl.

Конструкция этих приспособлений напоминает лучковую пилу, у которой вместо полотна стоит напильник. Модель под названием «FG 1» устанавливается прямо на шину бензопилы, а «FG 2» является стационарной. Эти станки хороши тем, что можно не только заточить цепь, но и подогнать их под размер наименьшего зуба. Хоть механизм настройки довольно тяжёлый, он позволяет наточить цепь с любыми параметрами зубьев и сохранить эту настройку для последующих зубьев и цепей. Это и позволяет сделать зубья идеально идентичными друг другу.

Общие выводы

Подводя итоги, скажем, что если цепь вашей бензопилы затупилась, то не стоит сразу нести её в мастерскую для заточки, ведь это можно сделать дома своими руками. Достаточно только купить набор для заточки или специальный станок в ближайшем магазине, торгующим бензопилами и эта покупка довольно скоро себя окупит.

  • Автор: Максим Анатольевич Ермаков
