Как подключить греющий кабель для водопровода к сети 220 своими руками: Как подключить греющий кабель для водопровода своими руками: способы и описание монтажа

Содержание

Подключение греющего кабеля: инструкция монтажа своими руками по схеме

Есть ряд тонкостей, как подключить греющий кабель, которые нужно учесть, чтобы нагревательный элемент функционировал на протяжении длительного времени. Монтаж такой системы можно провести самостоятельно по инструкции. Давайте рассмотрим основные схемы подключения подогревающих проводов.

Содержание

  1. Инструктаж по подключению обогрева
  2. Подготовительные работы
  3. Крепление кабельной системы
  4. Крепление защитного кожуха
  5. Подключение к питающей сети
  6. Проверка и запуск в работу
  7. Нюансы подключения кабеля внутри трубы
  8. Плюсы и минусы кабельного обогрева
  9. Советы и полезное видео по теме

Инструктаж по подключению обогрева

В действительности разобраться в том, как установить греющий кабель своими руками, несложно. Устанавливать такой элемент можно как на пластиковый, так и чугунный водопровод. Сначала выполняются подготовительные работы. Кроме того, нужно приобрести все необходимые инструменты и материалы.

Инструкция по монтажу греющего кабеля в полно экранном режиме

Сначала монтируется греющий кабель, схема подключения часто указывается производителем в документации, прилагающейся к обогревательному элементу. Следующим этапом монтажа такой системы является установка кожуха для защиты. В последнюю очередь проводится подключение кабеля к сети и проверка его работы. Кроме того, можно произвести монтаж греющего кабеля внутри трубы. Это повысит его эффективность.

Подготовительные работы

Нужно сразу приобрести все необходимые для монтажа инструменты и материалы, в т.ч.

  • соединительные гильзы;
  • плоскогубцы;
  • рулетка;
  • кримпер;
  • строительный фен;
  • монтажные нож и скотч;
  • кусачки;
  • термоусадочные трубки.

После этого следует провести концевую заделку. Свободный конец, который не будет подключаться к сети, нужно освободить от защитной изоляции и обрезать ступенькой. После этого необходимо изолировать ее термоусаживаемую трубку. Некоторые системы уже подготовлены к установке.

Данный вариант более удобный, поэтому его рекомендуют людям, которые хотят установить подогревающий кабель правильно, но не имеют опыта проведения подобных работ.

Крепление кабельной системы

После подготовки трубы можно приступить к монтажу саморегулирующегося нагревательного кабеля. При изучении инструкции производителя внимание требуется уделить указанной схеме подключения греющего кабеля к сети.

Наиболее простой вариант расположения — прямолинейный. В этом случае кабель фиксируется параллельно трубе. Данный вариант крепления подходит для подогрева расположенных внутри помещения труб, которые дополнительно будут прикрываться слоем утеплителя. В этом случае термическому воздействию подвергается только небольшая часть трубы, но этого будет достаточно, чтобы внутри нее не образовывался лед.

Пользуясь таблицей можно быстро подобрать длину шага для прокладке кабеля по трубе.

Более сложно выполнить параллельное подключение кабеля в 2,3 или 4 жилы.

В этом случае на трубе располагаются сразу несколько кабелей. Такой вариант рекомендован, если труба даже при дополнительном монтаже теплоизоляционного слоя будет подвергаться воздействию повышенных температур в зимний период. За счет такого расположения нагревательных элементов достигается более равномерное прогревание.

Для фиксации следует использовать металлическую скотч-ленту. При монтаже прямолинейным способом он фиксируется лентой по всей протяженности. При укладке нагревательного элемента навивным методом для фиксации труба обвивается с шагом не менее 30 см.

Часто саморегулирующий греющий кабель устанавливается навивным способом. В этом случае проводник оборачивается вокруг трубы с соблюдением шага 20-50 см. Этот метод обеспечивает хороший прогрев трубы, но приводит к увеличению расхода элемента.

Крепление защитного кожуха

После того как саморегулирующийся кабель будет установлен, можно приступать к формированию утеплительного слоя. Он необходим не только для недопущения потери тепла, но и защиты нагревателя от механического повреждения.

Если в инструкции, прилагающейся к системе обогрева, есть указание на необходимость установки того или иного утеплителя, нужно следовать ему.

Если рекомендаций производителя нет, можно использовать рулонный изолон, минеральную вату или поролон. Выбранным утеплителем оборачивается вся труба. Фиксировать материал можно лентой-скотчем или шпагатом. Дополнительно утеплитель желательно обработать мастикой или другим гидроизолирующим составом.

Подключение к питающей сети

Подключение кабеля к сети выполняется специальными элементами, которые нужно приобрести заранее. Схема с УЗО Схема с УЗО 2

Сначала необходимо свободный конец нагревателя освободить от изоляции. Изоляционный экран следует скрутить в пучок и произвести зачистку жил проводника. Жилы и силовой кабель соединяются. Поверх места соединения фиксируется термоусадка.

Проверка и запуск в работу

После того как монтаж будет произведен и протестирована целостность всех элементов, нужно подключить саморегулирующий греющий кабель к сети для проверки.

Нагреватель должен иметь отдельную линию. После этого нужно включить систему и подождать, пока элемент нагреется. Если неисправности не будут обнаружены, значит, установка правильно произведена.

Нюансы подключения кабеля внутри трубы

Для недопущения обледенения труб водопровода часто устанавливаются обогревательные элементы внутрь трубы. В этом случае используются специальные проводники, покрытые пищевой оболочкой, не способной выделять токсичные вещества.

Монтаж греющего кабеля внутри трубы можно посмотреть в видеоролике:

Сначала выполняется качественная изоляция свободного конца нагревателя. После этого он крепится, и герметизируется место введения, используя специальный комплект. После этого на трубу фиксируется теплоизоляция и защитный кожух, а затем производится подключение к сети.

Плюсы и минусы кабельного обогрева

Такие системы имеют ряд преимуществ и недостатков. К плюсам использования таких систем относится:

  • доступность;
  • широкий выбор обогревателей;
  • простота эксплуатации;
  • низкий уровень энергопотребления.

Недостатком такого метода обогрева является энергозависимость.

Отключение электроэнергии может стать причиной перемерзания труб, поэтому крайне важно провести тщательную теплоизоляцию. Кроме того, саморегулирующийся нагревательный кабель отличаются высокой стоимостью. В сочетании с дорогостоящими материалами, предназначенными для подключения, цена такой системы подогрева может быть высокой.

Советы и полезное видео по теме

Смотрите видео с пошаговой инструкцией по разделке кабеля и соединением со свободным концом:

На трубу, на которой был установлен нагреватель, следует наклеить стикеры, указывающие на наличие обогрева. При повреждении отдельного участка нагревателя необходимо отключить систему и провести его замену. Планируя формирование подогрева, лучше приобретать только качественный элемент.

Видеоматериал по подключению греющей системы к силовому проводу:

Некачественное обогревательное изделие может быстро сломаться. Его замена в зимний период может стать причиной формирования ледяной пробки и дополнительных затрат на отогрев системы.

Как подключить греющий кабель: инструкция и схемы

Содержание

  • 1. Что такое греющий кабель
  • 2. Виды и строение нагревательного кабеля
    • 2.1. Резистивные проводники
    • 2.2. Саморегулирующий кабель
  • 3. Способы укладки
    • 3.1. Линейный монтаж
    • 3.2. Спиральный монтаж
    • 3.3. Внутренний монтаж
  • 4. Подключение к сети
    • 4. 1. Комплект инструментов и материалов
    • 4.2. Соединение проводов

В зимнее время от продолжительных морозов порой случается деформация или разрыв труб водопроводной канализации. Чтобы это предотвратить потребуется приобрести греющий кабель. Принцип монтажа электрического проводника не сложен, его может выполнить любой человек своими руками. Для этого достаточно будет знать лишь несколько нюансов, как подключить греющий кабель, без услуг специалиста.

Что такое греющий кабель

Нагревательный кабель – это разновидность электрического проводника, который поступающую электроэнергию преобразует в тепловую. Изготавливаются такие провода по специальной технологии, которая делает устройство герметичным, безопасным и устойчивым к различным негативным внешним факторам.  Отличительной особенностью устройства считается то, что для принципа его работы не требуется дополнительное оборудование. Чтобы обогреть трубы и предотвратить их размораживание, достаточно будет подключить провод к электросети.

Виды и строение нагревательного кабеля

На сегодняшний день потребительский рынок предлагает несколько разновидностей обогревающих проводок. По конструктивному исполнению они делятся на следующие виды:

  • резистивный провод;
  • саморегулирующий кабель.

Каждый вид отличается между собой не только строением, но и эксплуатационными качествами.

Резистивные проводники

Эти изделия считаются самыми дешевыми на потребительском рынке. Объясняется это тем, что данные проводки имеют более простую конструкцию. Строение этих кабелей состоит из одной или двух медных жил, которые защищены изоляционной и термостойкой оболочкой. Характерной чертой резистивных проводов заключается в том, что они всегда выделяют одну температуру тепла. Следовательно, в независимости от окружающей среды и наружной температуры, эти изделия для обогрева труб будут работать на всю мощность, что приведет к необоснованным переплатам по электроэнергии.

Саморегулирующий кабель

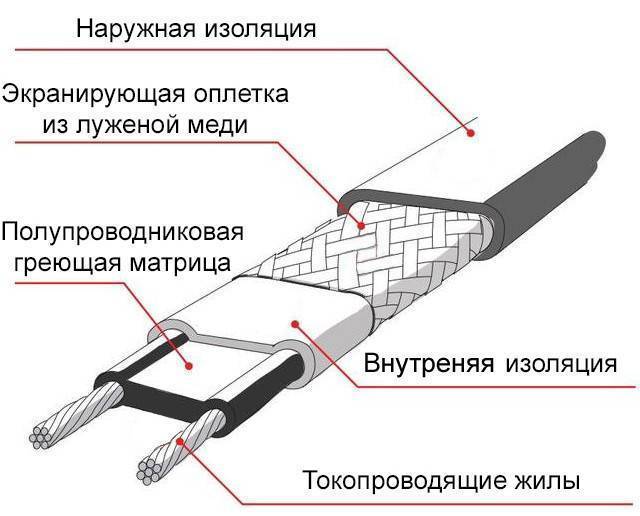

Саморегулирующий кабель имеет более сложную конструкцию, чем резистивные проводки. Данное изделие устроено в виде матрицы, которая изготовлена из гибкого полупроводникового материала. Эластичная матрица находится между двумя лужеными жилами, которые защищены изолирующей оплеткой и внешней оболочкой.

Принцип работы данного изделия заключается в том, что он самостоятельно регулирует температуру тепла на определенных участках трубопровода. Помимо этого, если наружная окружающая температура повышается, саморегулирующийся греющий провод меняет свою мощность, тем самым потребляя меньшее количество электроэнергии.

Стоит обратить внимание: На потребительском рынке саморегулирующая проводка имеет самую высокую цену. Но при ее использовании можно значительно сэкономить на расходах по электроэнергии.

Способы укладки

Монтаж установки нагревательного кабеля может быть выполнен с наружной или внутренней стороны трубопровода. Наружный способ делится на линейную и спиральную укладку.

Линейный монтаж

По отзывам специалистов, линейный способ укладки считается самым удобным. В этом случае нагревательный элемент протягивается вдоль всей трубы. При этом проводку обязательно нужно располагать с нижней стороны изделия, что позволит защитить ее от механических повреждений. Что касается крепления, то для КСО лучше выбрать алюминиевый скотч. В этом случае повысится качество закрепления и теплоотдача проводника.

Спиральный монтаж

Этот способ монтажа требует особой внимательности и аккуратности, иначе от резких и многократных изгибов нагревательный кабель выйдет из рабочего строя. Укладываться провод может вплотную к трубе или с провисанием. В первом случае нагревательный элемент аккуратно разматывается с муфты и с определенным интервалом наматывается на трубопровод. Во втором варианте кабель спиральным способом укладывается так, чтобы его нижняя часть провисала, а не прилегала к изделию.

Внутренний монтаж

Внутренний способ укладки КСО выполняется изнутри трубы. Чаще всего этот вариант используется в тех случаях, когда нет доступа к наружным сторонам водопровода. Для выполнения внутреннего монтажа понадобится в нужном месте трубы установить тройник, через который протянуть кабель до проблемного участка. Затем сальниковый узел закрутить и герметизировать.

Как только будет выполнен один из приведенных монтажей, можно будет перейти к подключению греющего кабеля к электросети.

Подключение к сети

Для того, чтобы выполнить подключение КСО к электросети, потребуются провести предварительные работы. Также чтобы во время монтажа не возникло не предвиденных сложностей, потребуется заранее запастись необходимыми инструментами.

Комплект инструментов и материалов

Перед тем как приступить к монтажу, стоит сразу обратить свое внимание, что нагревающий кабель не подключается напрямую к электросети. Для этого сначала его потребуется соединить с холодным проводом, который будет служить электрическим проводником.

Итак, рассмотрим комплект инструментов для выполнения обмуфтовки проводов:

  • пассатижи;
  • утконосы;
  • бокорез;
  • строительный нож;
  • устройства для зачистки концов провода;
  • обжимные клещи.

Также потребуется строительный фен и линейка.

Соединение проводов

Соединение нагревающего изделия с холодным проводом требует точной последовательности. Поэтому чтобы не допустить ошибок, перед началом работ нужно внимательно ознакомиться со следующей инструкцией.

Подготовка нагревающего кабеля:

  1. С конца греющего изделия, который будет соединен с холодным проводом, аккуратно строительным ножом снимается верхняя оболочка.
  2. При помощи отвертки на проводе зачищается защитный экран, который затем сворачивается в жгут.
  3. От края проводки на расстояние 3 см. удаляется матрица.
  4. На зачищенном участке токопроводящие жилы сворачиваются в жгут.
  5. На каждый электрический проводник надеваются термоусадочные трубки маленького диаметра.
  6. Токопроводящие жилы объединяются большой термоусадочной трубкой.
  7. Выполнив все действия, производится обмуфтовка строительным феном.
  8. Далее каждый провод разводится в противоположные стороны и при помощи утконоса делаются «штаны».

В заключение подготовки КСО для подсоединения с холодным проводом, на каждый конец жилы и жгут защитного экрана одеваются гильзы. При этом следя, чтобы все гильзы были одного размера.

Следующим шагом для подключения греющего кабеля к электросети подготавливается холодный провод:

  1. Отмерив 3 см. от края на холодной проводки делается радиальный и осевой надрез.
  2. Освободив, таким образом, жилы они зачищаются специальным инструментом.

Выполнив все приведенные работы, зачищенные жилы холодного провода помещаются в гильзы нагревающего изделия.

Важно: В гильзы токопроводящих жил нагревающего кабеля помещаются ноль и фаза холодного провода, а в гильзу защитного экрана – провод заземления.

Осуществив, таким образом, оба соединения схема подключения единого провода будет более проста. Для этого достаточно будет на конце холодного проводника установить вилку и включить ее в розетку.

Так же возможно использовать кабель для обогрева кровли

Как видно, технология по укладке и подключению греющего кабеля не так сложна, как может показаться на первый взгляд. При выполнении работ главное соблюдать всю последовательность монтажа, не забывая о точности и аккуратности.
