Как выбрать диаметр трубы для водопровода в частном доме: Какой диаметр труб для водоснабжения в частном доме – вопросы выбора и расчетов

Диаметр водопроводных труб для частного дома

Содержание

1. Виды водоснабжения в частном доме
2. Как выбрать диаметр трубы для водопровода, исходя из характеристик изделия
3. Диаметр как основной параметр водопроводной системы
4. Как рассчитать диаметр трубы для водопровода

Без нормального водопровода, жить в частном доме тяжело. Поэтому, проведение воды – первостепенная задача каждого жителя деревни. Однако, выбор водопроводной трубы для частного дома, сложная задача для не разбирающегося человека.

Трудности возникают при выборе материала из которого изготовлен канал, технических параметров (размеров, максимального порога давления). Если диаметр труб для водопровода в частном доме выбран неправильно, можно столкнуться с серьезными проблемами. Когда он меньше нормы, наблюдается повышенное давление. Из-за этого, увеличивается количество поломок. Увеличение диаметра выше нормы ведет к подорожанию конструкции. Чтобы избежать переплат и возможных поломок, нужно правильно выбрать трубы по их размерам.

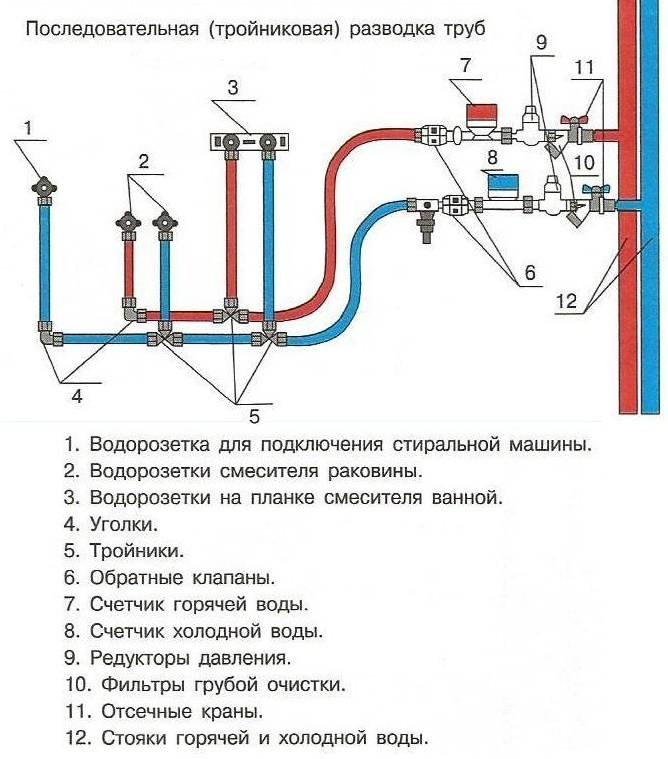

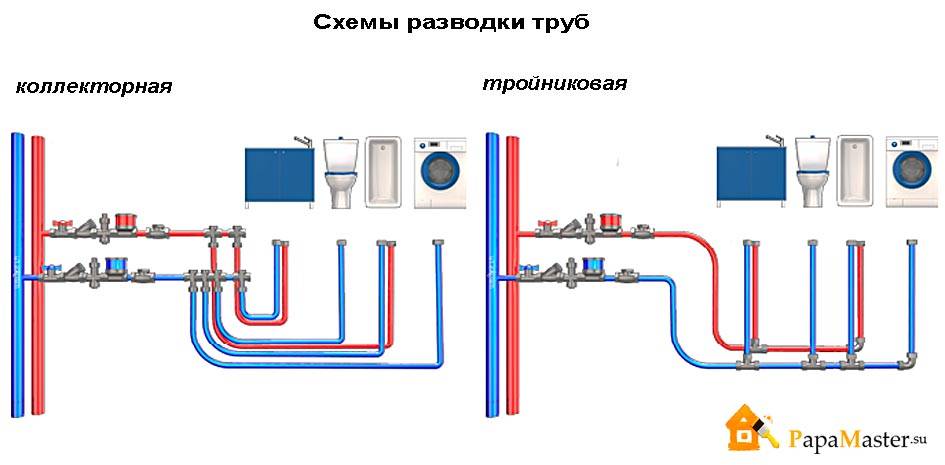

Система труб в частном доме

Виды водоснабжения в частном доме

Существует 2 варианта водоснабжения в частном доме:

1. Подключение к центральной системе. В этом случае, хозяину нужно вызвать специалистов, которые подведут воду к дому. Ему останется только сделать разводку по дому.
2. Автономный вариант. В этом случае, придется вложить большое количество средств, чтобы сделать колодец или пробурить скважину. Однако, несмотря на высокие затраты на установку, не нужно каждый месяц платить за воду, такое водоснабжение не зависит от внешних факторов. Если скважина попала в чистый источник, гарантирована чистая вода.

Для водоподведения, нужно получить соответствующие разрешения.

Как выбрать диаметр трубы для водопровода, исходя из характеристик изделия

Перед тем, как выбрать диаметр трубы для водопровода, нужно обратить внимание на некоторые факторы, от которых будет зависеть выбор диаметра:

1. Материал. Строительный рынок предлагает покупателям 3 материала, из которых изготавливаются трубы для водоснабжения. Первым является металл. Его преимущества являются – надежность и прочность. Однако минусов у этого материала гораздо больше:металл подвержен коррозии, металлические трубы неудобно устанавливать из-за их веса, внутри них скапливается известковый налет, из-за чего со временем ухудшается показатель проходимости воды. Другим материалом является пластик. Он отличается от металла тем, что не подвержен коррозии, легко устанавливается и не накапливает известь. Его минусом является расширение при нагревании. Лучшим вариантом считается металлопластик. Исключается недостаток расширения при нагревании. Отличается высоким качеством и долговечностью. Это самые распространенные материалы. Чугунные системы давно не устанавливают. Они показали себя с худшей стороны.
2. Сложность системы. Диаметр труб для трубопроводов выбирают в зависимости от количества поворотов, изгибов и разветвлений. Также выбор зависит от углов наклона, наличия различного сантехнического оборудования (бойлеров, коллекторов, стиральных машин, посудомоек). Если в системе большое количество поворотов, стыковок и изгибов, напор будет ниже.
3. Напор. Важный показатель, который необходимо учитывать перед приобретением. Если давление большое, нужен больший диаметр, если низкое – меньший.
4. Расход воды. Это общий показатель того, как часто используется система водопровода, сколько точек выхода установлено, какова длина конструкции.
5. Длина трубопровода. Чтобы правильно выбрать трубу исходя из этого параметра, необходимо знать определенные формулы. Если будет допущена ошибка – на выходе воды из крана, можно получить тонкую струйку при максимально открытой задвижке. Не зная точных технических терминов и формул, можно составить такую зависимость: если общая длина менее 30 м, допускаются трубы диаметром до 20 мм. Когда она превышает 30 м, сечение должно быть от 25 мм до 32 мм и более.

Диаметр как основной параметр водопроводной системы

Многие задаются вопросом о том, как подобрать диаметр трубы из-за того, что он отвечает за важный параметр системы. Это пропускная способность водопровода. От него напрямую зависит выбор и установка элементов системы. Труба с сечением в 25 мм пропускает – 30 л в минуту. Если труба имеет диаметр 32 мм, то ее пропускная способность равняется 50 л в минуту. В это же время, стоит обратить внимание на еще один важный элемент в системе водоснабжения. Это смеситель. Его пропускная способность не превышает 5 л в минуту.

Внутренний диаметр трубок под горячую и холодную воду, может быть одинаковым. Однако толщина стенок под горячую воду должна быть больше.

Стоит правильно рассчитывать необходимый размер труб, их сечение и пропускную способность в зависимости от того, сколько приборов подключено к системе, и количество свободных выходов воды (через смесители). Монтаж водопровода в частном доме отличается от разводки в квартире. В собственном доме может быть больше ванных комнат, большое количество оборудования которое потребляет воду. Если расчеты окажутся не верны, последняя их выходных точек будет получать минимальное количество воды. Например, при включении воды на кухне, перестанет идти вода в ванне. Чтобы такого не произошло, необходимо уметь рассчитывать пропускную способность.

Как рассчитать диаметр трубы для водопровода

Пред тем как понять, как рассчитывается размер сечения, необходимо разобраться в обозначениях производителя. Не разбирающийся человек привык видеть все в привычных единицах измерения – миллиметры, сантиметры, метры. В это случае, специалисты и производители считают диаметр в дюймах.

1 дюйм – 25,4 мм. Если говорить о привычной системе вычислений, сечение обозначается примерно так – 27/2. Это значит, что наружный диаметр равняется 27 мм, толщина стенок 2 мм следовательно, внутренний размер 25 мм.

Диаметр зависит от длины труб, количества выходящих точек, мест соединений, изгибов и материала.

Очень важно уметь рассчитывать пропускную способность. Для этого можно воспользоваться тремя способами:

1. Использование точных технических формул. В этом случае, необходимо использовать только усредненные показатели. При таком варианте расчета, нужно знать показать шероховатости внутренней поверхности, длину системы, выбранный материал, диаметр, углы уклонов, количество бытовых приборов подключенных к системе, а также сколько смесителей установлено в доме. Цифры для расчета, связанные с материалами изготовления можно найти в специальных таблицах.
2. Таблицы являются наиболее точными вариантами расчета различных соотношений. Например, в них можно найти зависимость пропускной способности от внутреннего диаметра трубы, или материала из которого она изготовлена. Таблица Шевелева, показывает соотношение подачи воды со стеклянными, асбестовыми, пластиковыми и стальными трубками.
3. Для расчета можно применить специальную программу. Этот способ является самым простым и удобным. Необходимо указать такие данные: внутренний диаметр, показатель шероховатости, сопротивление в соединительных и разветвительных элементах, а также общую длину трубопровода. Программа самостоятельно рассчитает проходную способность воды, учитывая все подключенное оборудование.

Опытные сантехники советуют не пользоваться формулами если есть возможность выбора. В них очень легко допустить ошибку, тем самым, получив большие проблемы в дальнейшем.

Таблица расхода воды по диаметру:

Предложенные диаметры можно условно разделить между сантехникой и бытовыми приборами для стиральных и посудомоечных машин, отличным выбором будет труба с сечением в 25 мм,  душевых кабинок, ванн и умывальников, размер будет чуть больше – 32 мм, унитазов лучше всего будет труба в 50 мм, а для стояков лучше использовать 200 мм. Это самые распространенные размеры, при подключении дома к системе водоснабжения. Можно поставить трубы больших размеров, но это нецелесообразно.

критерии выбора, обозначения и расчеты

Комфортная жизнь современного человека невозможна без водопровода. Правильный выбор диаметра трубы для водоснабжения в частном доме поможет избежать неприятностей и поломок, вызванных ненадлежащей работой или недостаточной пропускной способностью систем подачи и отведения воды.

Содержание

1. Критерии выбора диаметра трубы для водопровода в частном доме
2. Обозначения диаметров труб
3. Как рассчитать сечение труб водоснабжения

Критерии выбора диаметра трубы для водопровода в частном доме

При выборе диаметра учитывают напор в трубе, назначение данного отрезка магистрали, материал изделий

Сечение трубы – критерий расчета пропускной способности трубопроводной системы. Например, водопровод диаметром 32 мм способен пропустить 50 литров в минуту, а сечением 25 мм — лишь 30 литров. Стоит также учитывать тот факт, что смеситель не может обеспечить пропускную способность более 5 л/мин.

Рекомендуется выбирать подходящий размер поперечного сечения трубного проката, используя следующие критерии:

• общая длина водопроводной сети;
• количество точек потребления воды;
• температура перемещаемой жидкости;
• число поворотов и стыков;
• наличие/отсутствие перепадов давления в трубах;
• планируемый объем водопотребления;
• материал изготовления элементов водопровода;
• тип водопровода: централизованный или местный.

Первые два критерия оказывают прямо пропорциональное влияние на величину диаметра. При увеличении общей длины трубопровода и числа точек потребления воды сечение трубопровода также следует принять большим. К основным точкам водопотребления относятся нагревательный бак, унитаз, раковина, мойка, душ или душевая кабина, ванная, стиральная и/или посудомоечная машина и пр.

Третий пункт обращает внимание на то, что полимерные конструкции для подачи/отведения холодной и горячей воды отличаются толщиной стенки. Передача горячей жидкости производится в толстостенных трубах. Металлические конструкции можно использовать одинаковыми по толщине.

При создании системы с частыми стыками и поворотами, а также при неравномерном напоре воды из-за многоэтажности и непрямого движения воды, необходимо использовать трубы увеличенного внутреннего размера. Также следует выбрать элементы большего сечения, если в доме проживает или гостит большое количество людей.

Выбранный материал определяет будущую стоимость всей системы и степень сложности ее сборки. Встречающиеся в технической литературе методы расчета пропускной способности труб обычно подходят только для металлических изделий (обычно, стальных). Их особенность в том, что во время эксплуатации постепенно меняется внутренний диаметр. Это происходит из-за накапливающегося на стенках известкового налета и других отложений в один или несколько слоев. Трубы из полимерных материалов (пластик, полиэтилен, металлопластик, ПВХ) хорошо справляются с такой проблемой. Однако могут расширяться под воздействием горячих температур. Это приводит к падению напора, шумам и сбоям. Элементы из меди служат дольше стальных и полимерных, но имеют гораздо большую стоимость.

При подключении к централизованной водомагистрали нужно сделать подбор сечения труб только для их разводки по дому. Если же речь идет об автономном варианте, дополнительно учитываются затраты на сооружение колодца или бурение скважины. В будущем затраченные средства компенсируются независимостью от внешних факторов и отсутствием постоянной платы за подведение воды и канализацию.

Обозначения диаметров труб

Основные размеры водопроводных труб из стали приведены в ГОСТе 3262-75. Диаметр всех выпускаемых в мире изделий находится в диапазоне 2,5-4000 мм. Вариантов трубного проката встречается около 50. ГОСТом установлены такие параметры труб, как наружный диаметр, масса, толщина стенки. Общепринятым является обозначение диаметра трубы в миллиметрах и резьбы на ней в дюймах. Параметры полимерных элементов круглого сечения (32 типоразмера в диапазоне 10-1600 мм) прописаны в ГОСТ 18599-2001. Изделия дополнительно подразделяют на четыре группы по толщине стенки от 2 до 70 мм.

Внешний диаметр обозначают латинской буквами D или Dн, внутренний – буквами d или Dвн, а толщину стенки – строчной или прописной s. В стандарте внутренний диаметр не указан. Его можно рассчитать, отняв от внешнего размера удвоенную толщину стенок.

Встречается также обозначение Dу (DN, Dn), которое применяется при указании условного диаметра (прохода) проката. В справочной литературе встречается другое название этого понятия – «номинальный диаметр трубы». Это усреднённый размер изделия трубопроводного проката (на просвет), который обычно отличается от указанного на маркировке. Он получается в результате округления измеренного внутреннего диаметра до ближайшего стандартного значения. Например, для трубы с наружным и внутренними сечениями 156/144 мм и 156/148 мм DN = 150 мм.

Маркировка стальных изделий производится в дюймах, а медных, алюминиевых и полимерных – в миллиметрах. Чтобы соотнести эти размеры при комбинированной трубопроводной системе, пользуются специальными таблицами или программами (приложениями).

Соответствие дюймов диаметру условного прохода трубы: ¼ дюйма – 8 мм; ½ дюйма – 15 мм; ¾ дюйма – 20 мм; 1 дюйм – 25 мм; 1¼ дюйма – 32 мм; 1½ дюйма – 40 мм; 2 дюйма – 50 мм; 2,5 дюйма – 65 мм.

Как рассчитать сечение труб водоснабжения

Чтобы определить, какой диаметр трубы лучше использовать для водопровода частного дома, нужно рассчитать приблизительную длину создаваемой сети трубопровода. Если нужно разводить трубы стандартной централизованной водопроводной системы, принимают среднюю скорость водного потока равной 20 м/c. Для этой скорости существуют следующие рекомендации по подбору диаметра прокатного элемента:

• Длина сети меньше 10 метров, нужный диаметр трубы – 20 мм.
• Для труб общей длиной 10-30 метров сечение водопровода принимают равным 25 мм.
• При сети длиной больше 30 метров рекомендуется использовать трубы диаметром 32 мм.

При этом длина одной трубы варьируется от 4 до 15 метров. Элементы трубопровода должны быть качественными и надежными, чтобы обеспечить длительную работу системы водоснабжения без сбоев.

Пропускная способность – параметр, показывающий соотношение предельного объема жидкости, проходящего через сечение трубы за единицу времени. Существует три способа его расчета:

• По техническим формулам. Применяются усредненные показатели. Формулы достаточно сложные и требуют точности подстановки всех данных. Поэтому практически не применяются.
• По таблицам. Достаточно простой и точный вариант решения гидравлической задачи. Содержат зависимости между различными параметрами. В частности, зависимость пропускной способности магистрали от внутреннего диаметра.
• С помощью специального программного обеспечения. По исходным данным программа автоматически выполняет расчет с учетом всего подключаемого оборудования. Подставив предполагаемый внутренний диаметр, сопротивление в элементах, показатель шероховатости, общую длину трубопровода, результат выводится практически мгновенно.

Если водопровод имеет длину от 30 метров, на нем встречается много поворотов, разветвлений и стыковых соединений, подбирается больший диаметр.

Руководство по проектированию трубопроводов бытового водоснабжения, расчет размеров и выбор трубопровода бытового водоснабжения

6.0 МАТЕРИАЛЫ ТРУБ

Наиболее распространенными внутридомовыми водопроводными трубами являются медные. Но это руководство будет охватывать другие материалы и их использование, свойства, преимущества и недостатки.

В калькуляторе доступны и другие трубы, но вы также можете добавить свою собственную информацию о трубах. Трубы, встроенные в калькулятор, включают сталь ASTM A53 (Schedule 40 и 80), медь ASTM B88 (тип K, L и M), ПВХ ASTM D2241 (SDR 26), ASTM F2389.Полипропилен (DR 9), АБС ASTM D1527, АБС ASTM D 2282, латунь стандартная и экстра, ХПВХ ASTM F441 и F442, PEX, ковкий чугун, оцинкованная сталь и нержавеющая сталь 304 и 316. Это наиболее распространенные трубы, используемые в охлажденной воде. заявка на трубу. Если у вас есть особый случай, пожалуйста, используйте справочный лист, чтобы добавить информацию о вашей трубе, или свяжитесь с Джастином по электронной почте [email protected].

Рис. 16: На этом рисунке показан пример информации о трубе, встроенной в калькулятор, вкладка «Ссылки».

Каждый материал трубы и тип трубы в пределах этого материала трубы имеют свои собственные стандартные размеры труб. Например, сталь Schedule 40 не имеет размера трубы 5/8 дюйма. Когда вы меняете материалы и типы труб, пожалуйста, также меняйте размер трубы, чтобы убедиться, что нужный размер трубы доступен в рамках стандарта. Калькулятор выдаст вам ошибку, если вы выберете нестандартный размер трубы в материале и типе трубы.

6.1 ТРУБЫ АБС

АБС означает акрилонитрил-бутадиен-стирол. Этот трубопровод чаще всего используется для дренажных, канализационных и вентиляционных систем и не используется для бытовых систем водоснабжения. Часто можно увидеть эту трубу, служащую стоком для водопроводных систем, и она часто черного цвета. Этот трубопровод легкий и несколько гибкий и подходит для температур от -30 °F до 140 °F. Как и другие пластиковые трубы, АБС не подходит для наружных условий при воздействии солнечных лучей. УФ-лучи разрушают трубопровод из АБС-пластика.

Существует два стандарта, регулирующих трубопроводы из АБС: (1) ASTM D 1527 и ASTM D 2282. пластиковая труба из акрилонитрил-бутадиен-стирола (АБС), SDR-PR. Эти два стандарта определяют размеры и допуски для различных типов труб из АБС.

6.1.1 ASTM D 1527 ПРИЛОЖЕНИЕ 40 И ПРИЛОЖЕНИЕ 80

В спецификации труб указаны толщина и номинальное давление для каждого размера трубы. Трубопровод сортамента 80 имеет более толстые стенки, чем трубопровод сортамента 40, поэтому трубопровод сортамента 80 имеет более высокое номинальное давление, чем трубопровод сортамента 40. Трубопроводы Schedule 40 и Schedule 80 имеют одинаковый наружный диаметр, но отличаются по толщине. Трубопровод сортамента 80 имеет большую толщину, что делает его внутренний диаметр меньше по сравнению с трубопроводом сортамента 40.

Таблица 4: В этой таблице показаны размеры труб из АБС-пластика сортамента 40 в соответствии со стандартом ASTM D 1527.

Трубы обычно имеют одинаковый наружный диаметр, поскольку это позволяет соединять трубы с разными сортаментами. Как видите, трубы сортамента 80 имеют такой же наружный диаметр, как и трубопроводы сортамента 40 для каждого конкретного размера трубы. Однако внутренний диаметр меньше, потому что труба сортамента 80 имеет более толстые стенки.

Таблица 5: В этой таблице показаны размеры труб из АБС-пластика сортамента 80 в соответствии со стандартом ASTM D 1527.

зависимость наружного диаметра трубы от толщины стенки трубы.

Например, SDR 17 для наружного диаметра 1,315 дюйма будет иметь толщину трубы 0,077 дюйма и 0,063 дюйма для SDR 21.

Таблица 6: Тип трубы ABS Размер трубы SDR 26

Таблица 7: Размеры труб ABS SDR 14

Таблица 8: Размеры труб ABS SDR 13,5

6.1.3 НОМИНАЛЬНОЕ ДАВЛЕНИЕ

Номинальное давление для трубопроводов ABS определяется диаметром трубы, толщиной трубы и материалом трубы. Несмотря на то, что труба изготовлена ​​из АБС-пластика, в семействе материалов для труб из АБС-пластика существуют разные классы. Типичные классы труб из АБС включают АБС2112, АБС1316, АБС1210 и АБС1208. ABS 2112 является самым сильным, затем ABS1316, затем ABS1210 и, наконец, ABS1208. Давление разрыва для этих материалов и комбинаций SDR показано ниже.

6.

2 ЛАТУННЫЕ ТРУБЫ

Латунные трубы в некоторых случаях одобрены для подачи питьевой воды и были популярны в прошлом, но их заменили материалы, с которыми легче работать и которые обычно служат дольше. Существует два типа латунных труб: (1) обычной прочности и (2) повышенной прочности. Латунь повышенной прочности имеет более толстые стенки, что позволяет этой трубе иметь более высокое допустимое рабочее давление. В таблице ниже показаны размеры латунных труб стандартной и повышенной прочности. Как видите, внутренний диаметр трубы повышенной прочности немного меньше эквивалентного размера трубы обычной прочности. Это связано с увеличенной толщиной трубы.

6.2.1 ОБЫЧНАЯ ПРОЧНОСТЬ

Таблица 9: В этой таблице показаны размеры латунных труб обычной прочности.

6.2.2 УЛУЧШЕННАЯ ПРОЧНОСТЬ

Трубопроводы повышенной прочности обычно не используются в бытовых системах водоснабжения, поскольку давление в системах бытового водоснабжения обычно никогда не превышает 300 фунтов на квадратный дюйм, а латунные трубы обычной прочности обладают достаточной прочностью, чтобы выдерживать давление 300 фунтов на квадратный дюйм. В следующих двух таблицах показано максимально допустимое давление как для обычных, так и для особо прочных трубопроводов, поясняющих этот момент. Как видите, максимально допустимое давление уменьшается с повышением температуры.

Таблица 10: В этой таблице показаны размеры латунных труб повышенной прочности.

6.2.3 НОМИНАЛЬНОЕ ДАВЛЕНИЕ

Таблица 11: Максимально допустимое давление уменьшается по мере повышения температуры жидкости.

Таблица 12: Латунные трубы повышенной прочности имеют гораздо более высокие максимально допустимые давления, как показано в таблице ниже.

6.3 ТРУБЫ ХПВХ

Хлораты Поливинилхлорид (ХПВХ) представляет собой пластиковый трубопровод, который используется для распределения холодной воды и канализационных, канализационных, вентиляционных систем. Главное его преимущество – низкая стоимость и простота установки. Он подходит для холодной воды под давлением (73 F) при давлении до 300 фунтов на квадратный дюйм для труб меньшего диаметра и большей толщины. Однако при более высоких температурах (180 F) номинальное давление падает до 100 фунтов на квадратный дюйм и снижается для более тонких труб и большего диаметра.

ХПВХ немного прочнее ПВХ и может выдерживать более высокие температуры. Однако ХПВХ не может выдерживать такие высокие температуры, как медные трубы. Кроме того, ХПВХ имеет больший коэффициент теплового расширения, чем металлические трубы. Это означает, что вам нужно будет учитывать расширение и сужение трубы для длинных участков трубопровода из ХПВХ.

Существуют два стандарта, определяющие размеры труб из ХПВХ. Этими стандартами являются ASTM F441 и ASTM F442. Первый стандарт предоставляет размеры в формате Schedule, а второй стандарт — в формате SDR.

6.3.1 СТАНДАРТНЫЕ СПЕЦИФИКАЦИИ ASTM F441 ДЛЯ ТРУБ ИЗ ХЛОРИРОВАННОГО ПОЛИВИНИЛХЛОРИДА (ХПВХ), СПЕЦИФИКАЦИИ 40 И 80

Таблица 13: В этой таблице показаны размеры трубопровода из ХПВХ сортамента 40.

Таблица 14: В этой таблице показаны размеры трубопровода из ХПВХ сортамента 80.

Номинальное давление трубопровода варьируется от 1130 фунтов на квадратный дюйм для трубы сортамента 80, 1/4 дюйма, до 230 фунтов на квадратный дюйм для трубы сортамента 80 12 дюймов и 210 фунтов на квадратный дюйм для трубопровода сортамента 80 24 дюйма. Номинальное давление также колеблется от 780 фунтов на квадратный дюйм для трубопровода Schedule 80 ¼ дюйма до 220 фунтов на квадратный дюйм для 4-дюймового трубопровода Schedule 40 и еще ниже до 120 фунтов на квадратный дюйм для 24-дюймового трубопровода Schedule 40. Как вы можете видеть, номинальное давление (максимально допустимое давление воды) уменьшается по мере увеличения размера трубопровода, а номинальное давление для трубопровода Schedule 80 выше, чем номинальное давление для трубопровода Schedule 40.

Номинальное давление также снижается при повышении температуры воды. Предыдущие значения давления основаны на температуре воды 73 F. Номинальное давление снижается до 20% от номинального давления при температуре воды 200 F. Номинальные значения давления для трубопроводов легко доступны на веб-сайтах производителей труб. Но как проектировщик вы должны понимать, что ХПВХ не подходит для высокотемпературной воды при давлении выше 100 фунтов на квадратный дюйм и даже ниже для больших размеров труб.

6.3.2 СТАНДАРТНЫЕ СПЕЦИФИКАЦИИ ASTM F442 ДЛЯ ПЛАСТИКОВЫХ ТРУБ ИЗ ХЛОРИРОВАННОГО ПОЛИВИНИЛХЛОРИДА (ХПВХ), SDR-PR

Подобно трубопроводу из АБС, ХПВХ также может быть оценен в формате SDR. Однако большинство производителей в США не используют этот формат. Таким образом, эти размеры труб не включены в данное руководство и не включены в калькулятор.

6.4 МЕДНЫЕ ТРУБЫ И ТРУБКИ

6.4.1 РАЗНИЦА МЕЖДУ ТРУБОПРОВОДАМИ И ТРУБКАМИ

Трубопровод в основном используется в качестве носителя жидкости и измеряется по внутреннему диаметру (ВД). Таким образом, когда выбрана медная труба номинальным диаметром ½ дюйма, внутренний диаметр составляет примерно ½ дюйма, а внешний диаметр составляет 0,625 дюйма. Трубки в основном используются в конструкционных целях и измеряются по внешнему диаметру (НД). Медная трубка диаметром ½ дюйма имеет внешний диаметр 0,545, а ее внутренний диаметр меньше ½ дюйма. В системах бытового водоснабжения используются медные трубы, а не медные трубы.

6.4.2 ТИПЫ МЕДИ

Существует шесть стандартных типов меди, которые показаны ниже для справки, вам следует выбрать тип, который наиболее точно соответствует ситуации вашего проекта:

6.4.3 МЕДНЫЕ ТРУБЫ ТИПА K

Медь типа K Трубы коммерчески доступны длиной 20 футов, вытянутые или отожженные. Его можно использовать для бытовой воды, противопожарной защиты, топлива, мазута, хладагентов, сжатого воздуха, сжиженного нефтяного газа и вакуума. У него самые толстые стенки из типов L и M. Стенки типа L толще, чем типа M. Эти соотношения справедливы для всех диаметров труб. Наружные диаметры для каждого типа, только внутренние диаметры и толщина стенок различаются для каждого типа.

Этот тип труб чаще всего используется для подземных прокладок или когда возможно повреждение наземной прокладки и требуется более твердый материал.

Таблица 15: Медные трубки типа K Таблица

6.4.4 МЕДНЫЕ ТРУБКИ ТИПА L

Медные трубки типа L доступны в продаже длиной 20 футов, вытянутые или отожженные. Его можно использовать для бытовой воды, противопожарной защиты, топлива, мазута, хладагентов, сжатого воздуха, сжиженного нефтяного газа и вакуума. Он имеет вторые по толщине стенки из типов K, L и M.

Трубы этого типа чаще всего используются для наземных установок и когда возможное повреждение наземной установки маловероятно.

Таблица 16: Медные трубки типа L Таблица

6.4.5 МЕДНЫЕ ТРУБКИ ТИПА M

Медные трубки типа M доступны в продаже длиной 20 футов, вытянутые или отожженные. Его можно использовать для бытовой воды, противопожарной защиты, топлива, мазута, хладагентов, сжатого воздуха, сжиженного нефтяного газа и вакуума. Он имеет самые тонкие стенки типов K, L и M.

Таблица 17: В этой таблице показаны размеры медных трубок типа M.

6.4.6 МЕДНЫЕ ТРУБКИ ТИПА DWV

Тип DWV: этот тип имеет самые тонкие стенки и используется в дренажных, канализационных и вентиляционных системах, где давление практически отсутствует. Этот тип не следует использовать для воды под давлением, поэтому он не включен в калькулятор водопровода для бытовых нужд.

6.4.7 МЕДНАЯ ТРУБКА ДЛЯ МЕДИЦИНСКОГО ГАЗА

Тип

: этот тип имеет требования к внутренней чистоте, которые соответствуют стандартам для трубопроводов, транспортирующих кислород, азот, закись азота, медицинский сжатый воздух или другие газы, используемые в медицинских учреждениях. Этот тип не следует использовать для воды под давлением, поэтому он не включен в калькулятор водопровода для бытовых нужд.

6.4.8 НОМИНАЛЬНОЕ ДАВЛЕНИЕ МЕДНЫХ ТРУБ

Номинальное давление: Номинальное давление медных труб очень подходит для бытовых систем водоснабжения, поскольку давление в здании обычно никогда не превышает 300 фунтов на квадратный дюйм. Давление воды может превышать 300 фунтов на квадратный дюйм в высотных зданиях.

Таблица 18: Тип K — это самая прочная медная труба, поэтому она имеет самое высокое допустимое давление. Хотя трубопровод типа K обычно используется для подземных бытовых водопроводов, вы также должны использовать этот тип, когда давление превышает 150 фунтов на квадратный дюйм и трубы большего диаметра.

Таблица 19: Трубки типа L являются вторым по прочности медным типом. Эта труба обычно используется для внутренних трубопроводов и там, где давление не превышает 150 фунтов на квадратный дюйм для труб большего диаметра.

Таблица 20: Тип M — самый слабый из трех типов медных труб, и его следует использовать очень осторожно.

6.5 ПЛАСТИКОВЫЕ ТРУБЫ

Основным преимуществом труб из сшитого полиэтилена или РЕХ является пластиковая полиэтиленовая труба или трубка. Этот материал является гибким, что означает, что стоимость установки ниже, чем у других труб. Сшивка представляет собой химическую реакцию, которая связывает одну цепь полиэтиленового полимера с другой. Существует три основных классификации труб PEX: PEX-a, PEX-b и PEX-c. Различные классификации описывают метод сшивки. Каждый метод соответствует ASTM F 876 и ASTM F 877, которые определяют размеры, номинальное давление и номинальные температуры. Однако стоимость каждого типа немного отличается, и гибкость каждого типа различна.

Другая классификация труб PEX заключается в том, есть ли у трубы барьер. Обычно в системах бытового водоснабжения используются трубы PEX безбарьерного типа. Барьер представляет собой ламинированную поверхность, расположенную снаружи трубы, которая ограничивает попадание кислорода в жидкость. Это используется для гидравлических систем и других систем непитьевой воды.

Наконец, PEX нельзя использовать на открытом воздухе, поскольку он не выдерживает УФ-лучей, если только не имеет УФ-покрытия. Конструкторы не любят рисковать жизнью трубы из-за покрытия, поэтому PEX не будет использоваться на открытом воздухе, как и другие пластиковые трубы.

ASTM F 876 — это стандарт, определяющий свойства материала и размеры труб PEX. ASTM F 877 — это стандарт, определяющий требования к характеристикам системы PEX, трубы и фитингов вместе. Трубка PEX обычно изготавливается в соответствии с SDR-9. Размеры PEX SDR-9 показаны в таблице ниже. Способ изготовления не имеет значения для размеров, так как PEX-a, b, c изготавливаются с одинаковыми размерами.

Таблица 21: В этой таблице показаны размеры трубопровода PEX SDR-9.

Трубы PEX используются только для распределительных труб меньшего размера, до 1 дюйма, но некоторые производители поставляют трубы диаметром до 2 дюймов.

6.5.1 НОМИНАЛЬНОЕ ДАВЛЕНИЕ

Трубки PEX обычно имеют максимально допустимое давление воды 160 фунтов на квадратный дюйм при 73 F, 100 фунтов на квадратный дюйм при 180 F и 80 фунтов на квадратный дюйм при 200 F.

Ковкий чугун обычно используется инженерами-строителями в качестве подземного магистрального трубопровода. Эта труба обычно не используется инженерами-механиками для прокладки бытовых водопроводов. Этот трубопровод подходит для подземных более крупных труб из-за его очень долгого срока службы. Трубопровод рассчитан на срок службы более 100 лет. Труба очень прочная и долговечная, поэтому она также может выдерживать нагрузки давления от нахождения под дорогами, а также любые возможные повреждения при транспортировке и монтаже. Ковкий чугун прочнее труб из углеродистой стали, а также с ним легче работать, отсюда и название «ковкий».

Ковкий чугун — это железо, поэтому оно подвержено коррозии. Футеровка обычно используется для замедления коррозии, но это увеличивает стоимость трубопровода. Ковкий чугун относительно дороже, чем его пластиковые аналоги.

Ковкий чугун имеет разные классы давления. Эти классы определяют допустимое давление воды. Эти классы включают 350 фунтов на квадратный дюйм, 300 фунтов на квадратный дюйм, 250 фунтов на квадратный дюйм, 200 фунтов на квадратный дюйм и 150 фунтов на квадратный дюйм. Наружные диаметры для каждого из классов одинаковы, но внутренние диаметры корректируются по мере изменения толщины для каждого класса труб. Более высокие классы труб имеют увеличенную толщину и меньший внутренний диаметр.

Размеры для этих классов труб показаны в калькуляторе бытовой воды.

6.7 ТРУБОПРОВОДЫ ИЗ ОЦИНКОВАННОЙ СТАЛИ

Трубопроводы из оцинкованной стали в некоторых случаях одобрены для подачи питьевой воды, но с ними трудно работать, и они подвержены ржавчине, что может привести к утечкам, снижению давления и уменьшению расхода.

Таблица 22: В этой таблице показаны размеры труб из оцинкованной стали сортамента 40.

Таблица 23: В этой таблице показаны размеры труб из оцинкованной стали сортамента 80.

6.7.1 НОМИНАЛЬНОЕ ДАВЛЕНИЕ

Номинальное давление для труб из оцинкованной стали варьируется в зависимости от размера трубы и сортамента. Более толстые графики имеют более высокие номинальные значения давления, как и трубы меньшего размера. Максимально допустимое давление колеблется от 2000 фунтов на квадратный дюйм для небольших труб до 200 фунтов на квадратный дюйм для больших труб и более низких графиков. Номинальные значения давления подходят для температур от 0 до 300 F.

6.8 ПОЛИЭТИЛЕНОВЫЕ И ПОЛИПРОПИЛЕНОВЫЕ ПЛАСТМАССОВЫЕ ТРУБЫ И ТРУБЫ

Полиэтилен и полипропилен являются типами термопластичных материалов. Эти материалы не так часто используются для бытовых систем водоснабжения. Эти материалы обычно используются для жидкостей, химически не совместимых с металлическими трубами. Кроме того, эти материалы можно использовать, когда существует опасность коррозии, поскольку пластиковые трубы не подвержены коррозии. Пластиковые трубы также используются, потому что они намного дешевле и проще в работе, чем металлические трубы.

Однако эти пластмассы не так долговечны, как их металлические аналоги, и плохо переносят воздействие УФ-излучения, если на пластике нет УФ-покрытия. Некоторые полиэтиленовые трубы могут быть изготовлены со встроенной защитой от УФ-излучения. Кроме того, пластиковые трубы более резко расширяются/сжимаются при изменении температуры, а также имеют гораздо более низкое номинальное давление, чем металлические трубы, особенно при высоких температурах.

Трубы из полиэтилена (ПЭ) и полипропилена (ПП) могут иметь размеры от ½ до 65 дюймов, но калькулятор включает только трубы меньшего размера, поскольку они наиболее распространены для бытовых систем водоснабжения.

Существуют различные типы материалов из полиэтилена и полипропилена. Эти различные типы обычно имеют четырехзначный код материала. Первые две цифры классифицируют ячейку, определяющую плотность материала, предел прочности при растяжении, сопротивление медленному росту трещин и многое другое. Вторые две цифры определяют рекомендуемую стандартную категорию гидростатического расчетного напряжения. Это основа, используемая для определения длительной прочности трубы.

Применимые стандарты для полиэтиленовых и полипропиленовых труб: (1) ASTM D 2239, (2) AWWA C901 и ASTM D 2737. ASTM D 2239 называется Стандартными техническими условиями для полиэтиленовых (PE) пластиковых труб (SIDR-PR) на основе контролируемого внутреннего диаметра. AWWA C901 называется Полиэтиленовые (ПЭ) напорные трубы и трубки диаметром от ½ до 3 дюймов для водоснабжения. AWWA расшифровывается как Американская ассоциация водопроводных сооружений. ASTM D 2737 называется Стандартной спецификацией для полиэтиленовых (ПЭ) пластиковых трубок. ASTM F 2389 носит название Стандартных технических условий для систем трубопроводов из полипропилена (ПП), рассчитанных на номинальное давление.

6.8.1 РАЗМЕРЫ ТРУБ

Размеры этих пластиковых труб можно выразить двумя способами: (1) SIDR и (2) SDR. SDR или стандартное соотношение диаметров ранее обсуждалось для трубопроводов из АБС и ХПВХ. SIDR означает стандартное отношение внутреннего диаметра, то есть отношение внутреннего диаметра к толщине трубы. SIDR используется для труб меньшего размера и для специального метода соединения, в котором используются вставные фитинги. Таким образом, внешний диаметр может быть разным, но трубы можно соединять, если их внутренние диаметры одинаковы.

Таблица 24: В этой таблице показаны размеры пластиковых труб SIDR7. Меньшее число указывает на большую толщину трубы.

Таблица 25: В этой таблице показаны размеры пластиковых труб SIDR9. Большее число указывает на меньшую толщину трубы. Как видите, внутренний диаметр такой же, как у SIDR7, но толщина меньше.

Второй метод, которым можно показать размеры пластиковых труб, — это метод SDR или DR. В этом методе внешние диаметры одинаковы, а внутренние диаметры различаются.

Таблица 26: В этой таблице показаны размеры пластиковой трубы DR7.

Таблица 27: В этой таблице показаны размеры пластиковой трубы DR9.

Калькулятор также имеет следующие типы пластиковых труб: DR11, DR13,5, SIDR11,5, SIDR15 и SIDR19. Калькулятор включает только меньшие размеры труб для этих пластиков, потому что это размеры, которые наиболее распространены для бытовых систем водоснабжения.

6.8.2 НОМИНАЛЬНОЕ ДАВЛЕНИЕ

Номинальное давление для пластиковых труб намного ниже, чем для металлических. Номинальное давление варьируется от 160 фунтов на квадратный дюйм до 63 фунтов на квадратный дюйм для различных типов труб. Кроме того, эти номинальные значения давления предназначены только для 73 F, и номинальные значения давления будут снижаться по мере повышения температуры.

Таблица 28: Максимально допустимое давление для пластиковых труб

В пределах общих категорий труб из полиэтилена и полипропилена существуют различные типы материалов, и каждый тип вспомогательного материала будет иметь несколько разные максимально допустимые давления. Поэтому обязательно используйте эти номинальные значения давления только в качестве ориентира и уточняйте у производителя труб точные номинальные значения давления в зависимости от температуры трубы, размера трубы, типа трубы и типа подматериала.

6.9 ПОЛИВИНИЛХЛОРИДНЫЕ (ПВХ) ТРУБЫ

Трубы из ПВХ обычно используются для дренажных, канализационных и вентиляционных систем, а также ирригационных систем. Трубы из ПВХ могут подвергаться воздействию ультрафиолетовых лучей, в отличие от большинства других пластиковых труб. Этот трубопровод дешевле, легче и проще в соединении по сравнению с металлическими трубопроводами.

Применимыми стандартами являются (1) ASTM D 1785 и (2) ASTM D 2241. ASTM D 1785 называется Стандартные технические условия для поливинилхлоридных (ПВХ) пластиковых труб, графики 40, 80 и 120. ASTM D 2241 называется Стандарт. Спецификация на трубы из поливинилхлорида (ПВХ) с номинальным давлением (серия SDR). Эти стандарты регулируют размеры, показанные в следующем разделе.

Существуют различные типы труб из ПВХ: ПВХ 1120, 1220, 2120, 2116, 2112 и 2110. Эти различные типы ПВХ имеют немного разные свойства материала, такие как плотность, прочность, медленное распространение трещин и т. д. Каждый тип подматериала будут иметь несколько разные номинальные значения давления, но размеры будут одинаковыми для каждого типа подматериала.

6.9.1 РАЗМЕРЫ ТРУБ

Размеры этих труб из ПВХ можно выразить двумя способами: (1) SDR и (2) Schedule.

Основными типами SDR являются SDR 17, 21, 26 и 32,5. Более низкие значения SDR имеют большую толщину и большее номинальное давление.

Таблица 29: В этой таблице показаны размеры труб из ПВХ SDR 17.

Таблица 30: В этой таблице показаны размеры труб из ПВХ SDR 21. Трубопровод SDR 21 имеет меньший внутренний диаметр

Калькулятор также включает SDR 26 и SDR 32,5. Двумя основными типами расписания являются Schedule 40 и Schedule 80. Также доступны трубопроводы Schedule 10 и 120, но они менее распространены и не включены в калькулятор.

Таблица 31: В этой таблице показаны размеры труб из ПВХ сортамента 40.

Таблица 32: В этой таблице показаны размеры труб из ПВХ сортамента 80.

6.9.2 НОМИНАЛЬНЫЕ ДАВЛЕНИЯ

Различные типы субматериалов из ПВХ и SDR имеют номинальное давление от 50 до 315 фунтов на квадратный дюйм. Более низкие SDR имеют более высокие номинальные значения давления, а более высокие SDR имеют более низкие номинальные значения давления. Трубопровод сортамента 40 имеет диапазон давления от 810 до 60 фунтов на кв. дюйм, в зависимости от типа подматериала из ПВХ и размера трубы. Меньшие размеры труб имеют большее номинальное давление. Трубопровод Schedule 80 имеет диапазон давления от 1230 до 60 фунтов на кв. дюйм, в зависимости от типа подматериала из ПВХ и размера трубы.

При повышении температуры номинальное давление также уменьшается. Номинальное давление снижается почти на 22 % при повышении температуры с 73 F до 140 F. В общей категории материалов для труб из ПВХ существуют различные типы подматериалов, и каждый тип подматериала будет иметь несколько разные максимально допустимые давления. Поэтому обязательно используйте эти номинальные значения давления только в качестве ориентира и уточняйте у производителя труб точные номинальные значения давления в зависимости от температуры трубы, размера трубы, типа трубы и типа подматериала.

6.10 ТРУБЫ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

Трубы из нержавеющей стали не часто используются для бытовых систем водоснабжения из-за их стоимости. Нержавеющая сталь подходит для условий, где требуется коррозионная стойкость. Хотя название «нержавейка» подразумевает, что труба не подвержена коррозии, это означает лишь то, что труба более устойчива, чем другие металлы. Ключом к его устойчивости к коррозии является хром. Нержавеющая сталь — это стальной сплав, содержащий не менее 10,5% хрома. Стальной сплав представляет собой комбинацию железа и другого элемента, в данном случае хрома.

Существует два основных типа трубопроводов из нержавеющей стали: нержавеющая сталь 304 и 316. Разница между 304 и 316 заключается в химическом составе. 304-нержавеющая сталь содержит железо и (10,5%) хром. 316-нержавеющая сталь содержит железо, (10,5%) хром и (2-3%) молибден.

Для нержавеющих сталей добавлено еще одно отличие. Нержавеющая сталь будет иметь другие элементы, кроме железа и хрома. Например, это типичный состав 304-нержавеющей стали.

Таблица 33: Процентный состав типичной нержавеющей стали 304.

Нержавеющую сталь можно отличить по букве «L» в конце ее номера. Это указывает на то, что нержавеющая сталь имеет процентное содержание углерода менее 0,04%. Этот низкий уровень углерода увеличивает коррозионную стойкость металлов. Нержавеющая сталь 304 или 316 с большей вероятностью подвержена коррозии в местах сварки, но 304L или 316L будут иметь большую коррозионную стойкость в местах сварки.

Таким образом, существует четыре основных типа труб из нержавеющей стали: (1) 304, (2) 304L, (3) 316 и (4) 316L. Эти материалы отлично подходят для мест, где коррозия является проблемой.

6.10.1 РАЗМЕРЫ ТРУБ

Размеры труб одинаковы для нержавеющей стали 304 и 316. Размеры труб изменяются только в зависимости от размеров труб и спецификаций. ASTM A312 — это Стандартная спецификация для бесшовных, сварных и сильно холоднодеформированных труб из аустенитной нержавеющей стали. В этой спецификации указаны наружные диаметры и толщины, необходимые для соответствия различным графикам: 10S, 40S и 80S. Schedule 10S — самая тонкая труба, а 80S — самая толстая труба. Внешние диаметры одинаковы для всех графиков, но толщина варьируется. Постоянные наружные диаметры позволяют соединять трубы разного сечения друг с другом.

Таблица 34: В этой таблице показаны размеры трубопроводов из нержавеющей стали сортамента 10s

Таблица 35: В этой таблице показаны размеры трубопроводов из нержавеющей стали сортамента 40s.

Таблица 36: В этой таблице показаны размеры трубопроводов из нержавеющей стали сортамента 80s.

6.10.2 НОМИНАЛЬНОЕ ДАВЛЕНИЕ

Трубы из нержавеющей стали имеют номинальное давление, которое варьируется в зависимости от типа, размера трубы и спецификации. Более толстые графики имеют более высокие номинальные значения давления, как и трубы меньшего размера. Подобно другим ранее обсуждавшимся металлическим трубопроводам, трубопроводы из нержавеющей стали имеют максимально допустимое давление в диапазоне от 2000 фунтов на квадратный дюйм для небольших труб до 200 фунтов на квадратный дюйм для больших труб и более низких графиков. Номинальные значения давления подходят для температур от 0 F до 300 F. Трубы 304 будут прочнее, так как в них больше железа, а 316 будут слабее.

Как определить подходящие размеры труб для распределения воды в зданиях?

🕑 Время чтения: 1 минута

Трубы для водопровода в здании доступны в различных размерах. Обсуждается определение подходящих размеров труб для различных целей в здании на основе различных факторов, таких как стоимость, давление и т. д.

Содержание:

• Обсуждаются следующие моменты, касающиеся размеров труб в зданиях:
• Факторы, влияющие на выбор размера водопроводных труб в зданиях
• Методика определения размеров труб для водопровода в зданиях
  • Примечание:
  • Таблица 1: Узлы крепления, сифоны и размеры соединений для сантехнического оборудования для бытовых вод
  • Таблица 2: Узлы крепления, размеры сифонов и соединений для Сантехника для канализации
  • Подробнее:
  • Ссылки

Обсуждаются следующие вопросы, касающиеся размеров труб в зданиях:

• Какие факторы влияют на выбор размера водопроводной трубы в зданиях?
• Процедуры, используемые для определения размеров труб для водопровода в зданиях

Рис. 1: Различные размеры труб для распределения воды в зданиях

Факторы, влияющие на выбор размера водопроводных труб в зданиях

• Экономическая эффективность
• Давление в источнике водоснабжения
• Требуемое давление в каждом выпускном устройстве (примерами выпускного устройства являются ванны, желоба, биде, питьевые фонтанчики, кухонные мойки, раковины для ванных комнат, душевые кабины и др.)
• Потеря давления выпусков, расположенных над источником воды. Потеря давления обычно вызвана трением воды. Трение возникает из-за течения воды в трубах, водомере и обратном клапане.
• Ограничение скорости потока воды во избежание шума и эрозии трубы.
• Дополнительная емкость возможного расширения в будущем. Как правило, дополнительная мощность составляет около 10 процентов.
• Экономические соображения в значительной степени определяют процесс отбора. Но другие факторы, объясненные выше, могут привести к использованию определенного размера трубы, отличного от наиболее экономичного.

Процедуры определения размеров труб для распределения воды в зданиях

• Начертите все предлагаемые горизонтальные магистрали, стояки и ответвления с необходимой информацией, включая типы и количество арматуры и необходимый расход.
• Расчет требуемого веса светильников с использованием Таблицы 1 и Таблицы 2.
• Укажите потребность в воде в галлонах на миллиметр, используя рис. 2 и рис. 3, а также общее количество креплений.
• Оцените эквивалентную длину трубы для каждой трубы в системе. Этот шаг должен начинаться с главной улицы.
• Определить среднее минимальное давление в уличной магистрали. Это может быть получено от Water Company или путем тестирования.
• Укажите минимальное давление, необходимое для самого высокого приспособления
• Рассчитайте потери давления в трубах, используя расчетную эквивалентную длину трубы.
• Наконец, выберите размер трубы, используя рисунок 4.

Примечание:

• Размеры единиц в таблицах 1 и 2 указаны в мм, а размеры труб в таблице указаны в дюймах. 1 дюйм = 25,4 мм, 1 фут = 304,8 мм, 1 галлон/м = 3,785 л/м.
• Скорость воды не должна превышать 2,438 м/с у седла клапана, чтобы предотвратить шум и эрозию. Таким образом, площадь трубы должна быть как минимум равна расходу воды, деленному на восемь.
• Размеры труб подачи арматуры, указанные в таблицах 1 и 2, являются минимальными.

Таблица-1: Узлы крепления, размеры сифона и соединения для сантехнического оборудования для бытовых вод

Типы крепления	Бытовая вода
	Значение единицы крепления как коэффициент нагрузки		Минимальный размер присоединений, мм
	Частный	Общедоступный	Горячая вода	Холодная вода
Ванна (с верхним душем или без него	2	4	12,7	12,7
Биде
Комбинация мойки и поддона	3	—	12,7	12,7
Комбинация и лоток с приспособлением для утилизации пищевых продуктов	4
Стоматологическая установка		1		9,525
Стоматологический туалет	1	2	12,7	12,7
Вода для мытья посуды бытовая	2
Питьевой фонтанчик	1	2		9,525
Напольные трапы	1
Кухонная мойка	2	4	12,7	12,7
Кухонная мойка, бытовая, с измельчителем пищевых отходов	3
Туалет	1		19. 05	9,525
Туалет		2	12,7	12,7
Туалет, парикмахерская, салон красоты		2
Уборная хирургическая	2
Лоток для белья (1 или 2 отделения)	2	4	12,7	12,7
Душ, на голову	2	4	12,7	12,7
Раковины хирургические	3		12,7	12,7
Раковины Смывной обод (с клапаном)		2	19. 05	19.05
Обслуживание раковин (стандартный сифон)	3		12,7	12,7
Обслуживание раковин (ловушка P)	2	4	12,7	12,7
Кастрюля для раковины, буфетная,		4
Писсуар, пьедестал, сифонная форсунка, обдув		10		25,4
Писсуар, настенный выступ		5		12,7
Стойка для писсуара		5	50,8	19. 05
Писсуар со сливным бачком		3
Умывальник (круглый или составной) каждый комплект смесителей		2	12,7	12,7
Туалет, работающий от резервуара	3	5		19.05
Туалет, с клапаном	6	10		25,4

Таблица 2: Узлы крепления, сифон и присоединительные размеры для сантехнического оборудования для дренажа

Рис.
