Какой цвет у фазы: Какого цвета «земля»? Цветовая маркировка проводов

Какого цвета «земля»? Цветовая маркировка проводов

Цветная изоляция проводов непосвящённому человеку может показаться не более чем дизайнерским решением производителя. В лучшем случае кто-то может прийти к выводу, что цветная изоляция нужна для того, чтобы идентифицировать провода на концах многожильного кабеля, в котором все они спрятаны под общей внешней оболочкой.

В действительности цветная изоляция ― выполнение требований ГОСТ Р 50462-2009 и ГОСТ 31947-2012, на которые мы будем ссылаться в этой статье.

Цветовая маркировка должна быть единообразной для разных производителей кабельной продукции, а её цель ― не только облегчить идентификацию проводников и ускорить рабочий процесс, но и исключить ошибки монтажа и вероятность возникновения несчастных случаев из-за неправильного подключения.

Цвет изоляции должен присутствовать на протяжении всей длины провода. Помимо цветовой маркировки, на кабель или провод могут наноситься также буквенно-цифровые обозначения, надписи, бирки, этикетки и специальные маркеры.

Фаза

Фазные провода могут быть любого из следующих цветов: красный, чёрный, серый, коричневый, розовый, фиолетовый, оранжевый, бирюзовый, белый. Комбинация любых этих цветов допускается, если она не вызывает риск путаницы. Тем не менее, согласно ГОСТ, предпочтительными для фазных проводов являются коричневый, серый и чёрный цвета.

Допускается маркировка жил цифрами, начиная с единицы.

Для фазного проводника однофазной электрической цепи предпочтителен коричневый цвет. В случае, если однофазная электрическая цепь ответвляется от трехфазной, цвет фазного проводника однофазной цепи должен совпадать с цветом того фазного проводника трехфазной цепи, к которому он подсоединён.

На схемах фазные провода обозначаются латинской буквой L. При наличии нескольких фаз к букве добавляется цифровое обозначение (1, 2, 3).

Ноль

Изоляция нулевой жилы должна быть синего цвета. Иногда производители делают её голубой, но ошибиться здесь в любом случае невозможно, так как другие цвета, кроме оттенков синего, для нейтрали не используются.

Маркировка цифрами для «ноля» не предусмотрена.

На схемах «ноль» обозначается синим цветом и латинской буквой N.

Земля

Провод заземления отличить от остальных легче всего: в соответствии со стандартом, его изоляция должна иметь двухцветную жёлто-зелёную окраску. ГОСТ требует, чтобы ни один из цветов не занимал менее 30 % поверхности изоляции. Полосы могут располагаться как вдоль, так и поперёк провода, а также виться спиралью.

Использование в изоляции проводов жёлтого и зелёного цветов по отдельности не допускается.

Маркировка цифрами для «земли», так же, как и для «ноля», не предусмотрена.

На схемах заземление обозначается жёлтым или зелёным цветом и подписывается латинскими буквами PE.

Полюсные проводники

В электрических цепях постоянного тока для положительного проводника (L+) предпочтительным является коричневый цвет изоляции, для отрицательного (L-) ― серый, для среднего (М) ― синий.

В том случае, если двухпроводная цепь постоянного тока является ответвлением от трехпроводной, цвет полюсного проводника двухпроводной цепи должен совпадать с цветом того проводника трехпроводной электрической цепи, к которому он подсоединяется.

Совмещённые проводники

Для проводов, совмещающих рабочий ноль и заземление (PEN/PEM), фазу или полюс и заземление (PEL), предусмотрена жёлто-зелёная расцветка с синими метками на окончаниях и в точках соединений.

Для PEN-проводников возможен альтернативный вариант расцветки: синий по всей длине с жёлто-зелёными метками на окончаниях и в точках соединений.

Устаревшие стандарты

Если вы занимаетесь ремонтом проводки в старых домах или квартирах, то не стоит полагаться на цвет проводов для определения их принадлежности. Даже если требования ГОСТ во время монтажа были соблюдены, нужно помнить, что это были старые требования. По ним фазы обозначались красным, зелёным и жёлтым цветами, ноль ― синим, а заземление ― чёрным.

Несоответствие старых и новых стандартов может привести как минимум к путанице, но не исключены и несчастные случаи. Поэтому если вы имеете дело со старой проводкой или просто не уверены, что провода были подключены правильно, стоит воспользоваться индикаторной отвёрткой либо тестером и мультиметром для определения их принадлежности.

Для того чтобы облегчить работу себе и другим мастерам, которые могут заниматься этой проводкой после вас, после каждого определения помечайте провода в конце и начале цветными кембриками, термоусадочными трубками, маркерами или изолентой в соответствии с текущими стандартами.

Нестандартные цветовые обозначения

Что делать, если производитель кабеля, с которым приходится работать, не придерживался стандартов, и цвета проводов не соответствуют требованиям, или кабель содержит несколько одинаково окрашенных жил?

В таких случая старайтесь назначать цвета проводов максимально близко к стандартам и обязательно промаркируйте концы жил согласно фазировке изолентой или цветными кембриками.

В работе полезно придерживаться нескольких простых правил:

• Чтобы избежать несоответствия в цветовой маркировке проводов, старайтесь работать с кабелями одного и того же производителя.


• Если приходится использовать кабели разных производителей и цвета проводов в них не совпадают, промаркируйте все жилы заранее цветной изолентой, чтобы облегчить себе дальнейшую работу.


• Если кабель слишком короток и вам приходится его наращивать, используйте провода тех же цветов, что и жилы кабеля.

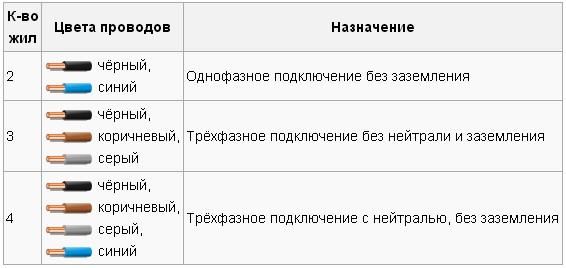

Для наглядности мы объединили всю маркировку, о которой говорилось в этой статье, в одну таблицу.

Цвета проводов в электрике: фаза, ноль, земля

Тот кто хоть раз имел дело с проводами и электрикой обратил внимание, что проводники всегда имеют различный цвет изоляции. Сделано это не просто так. Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления. Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше.

Содержание статьи

• 1 Как окрашиваются провода фазы
• 2 Цвет провода заземления
• 3 Какого цвета нулевой провод
• 4 Как проверить правильность маркировки и расключения

Как окрашиваются провода фазы

При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.

Расцветка фазных проводов

Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.

На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая —  B, третья — C.

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

Такого цвета могут быть заземление

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Какого цвета нулевой провод? Синий или голубой

Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

Как проверить правильность маркировки и расключения

Цвета проводов в электрике призваны ускорить идентификацию проводников, но полагаться только на цвета опасно — их могли подключить неправильно. Потому, перед началом работ, стоит удостовериться в том, правильно ли вы определили их принадлежность.

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер —  с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

Определение фазного провода при помощи индикаторной отвертки

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

Итак, запомните, что при прозвонке пары «фаза-ноль» показания мультиметра всегда выше, чем при прозвонке пары «фаза-земля».

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

Цвета электрических проводов — Фаза 3 США

Стандарт цветового кодирования электрических проводов для трехфазных электрических приложений стандартизирован для облегчения идентификации отдельных фаз проводов. Цветовые коды проводки для цепей распределения питания переменного и постоянного тока неоднократно менялись и различаются в зависимости от региона. Для трехфазного электроснабжения в цепях будет использоваться пять проводов: провод заземления, нулевой провод, провод под напряжением, провод линии 2, электрический провод линии 3. В этой статье подробно описаны следующие цветовые коды кабелей:

— Международные цвета проводки
— Цветовые коды проводки США
— Старые и новые цвета проводки Великобритании

Международные цветовые коды проводки

Стационарная электропроводка требует особых правил цвета проводки (bs 7671) для идентификации различных линий электропередач в разных странах. В США есть свои цвета проводки для электрических цепей: черный, красный и синий используются для трехфазного напряжения 208 В переменного тока; коричневый, оранжевый и желтый используются для 480 В переменного тока. В Австралии также есть другой стандарт цвета проводки. Новые цвета кабелей для вилок в Великобритании теперь согласованы с европейскими цветами силовых кабелей переменного и постоянного тока. Большая часть Европы соблюдает коды цветов электропроводки IEC («Международная электротехническая комиссия») для ответвленных цепей переменного тока.

*США (LV) Следует использовать для 3-ФАЗНОГО НАПРЯЖЕНИЯ 120/208 В переменного тока

*США (ВН) Следует использовать для 3-ФАЗНОГО НАПРЯЖЕНИЯ 277/480 В переменного тока.

Цветовые коды проводки в США

В США цветовые коды обычно используются для силовых проводов в «отводных цепях», проводке между последним защитным устройством.

Цвета проводов переменного тока для 120/208/240 вольт

Эти типы цветов проводов обычно используются в домашних и офисных условиях.

Фаза 1 — черный

Фаза 2 — красный

Фаза 3 — синий Нейтральный — белый Земля — зеленый, зеленый с желтой полосой или оголенный провод

Если одна фаза вашей проводки находится под более высоким напряжением, чем другие, используйте высоковольтное соединение, для этой фазы провода должны быть помечены оранжевым цветом. Соединения с высокой ветвью обычно редко встречаются в новых установках.

цветов провода переменного тока для 277/480 вольт

Промышленные двигатели и оборудование обычно имеют системы более высокого напряжения. Фаза 1 — коричневый Фаза 2 — оранжевый Фаза 3 — желтый Нейтральный — серый Заземление — зеленый, зеленый с желтой полосой или неизолированный провод

Очень важно иметь задокументированную систему маркировки проводов для систем высокого напряжения. Этикетки должны содержать информацию о цепи и соответствующую точку отключения для блокировки/маркировки.

Цвета проводов для питания постоянного тока

Постоянный или постоянный ток обычно используется в аккумуляторных системах и системах солнечной энергии вместо переменного или переменного тока. Положительный (не заземленный) — Красный Отрицательный (не заземленный) — Черный Заземленный — Белый или серый

Цвета трехфазных силовых кабелей для Европы и Новой Великобритании

Силовые кабели в Европе и Великобритании идентифицируются по стандартному цветовому кодированию силовых кабелей.

Цветовые коды проводки — электрические стандарты NEC и 3-фазная система

Электричество питает мир. Он загорается, включается и заряжает почти все, к чему мы прикасаемся, одним щелчком выключателя. Но за панелями выключателей и розетками скрывается красочная, похожая на спагетти сеть проводов: красный, черный, желтый, зеленый — каждый предназначен для соединения и обеспечения нашей безопасности.

Независимо от того, устанавливаете ли вы, ремонтируете или модернизируете провода, вы, возможно, заметили, что нет двух абсолютно одинаковых систем проводки. Но у большинства из них есть по крайней мере одна общая черта: способ идентификации каждого провода. И этот путь с цветом.

Проще говоря, цвет облегчает работу с проводами. Просто спросите у тех, кто часто контактирует с проводами, в основном:

• Электрики с табличками датаком
• Инженеры-электрики
• Подрядчики
• Техники
• Домовладельцы

Вместо того, чтобы гадать… Этот провод горячий? Нейтральный? Для заземления? Беглый взгляд на цвет провода может показать его роль в питании устройства или цепи. Это просто. Это безопасно. И он разработан, чтобы исключить догадки из работы с электричеством.

Но так было не всегда.

Краткая история цветовых кодов проводки

Только в 1928 году дебютировала цветовая маркировка проводов. Национальный электротехнический кодекс® (NEC) был первым, кто ссылался на него, и сегодня он продолжает устанавливать стандарты для электротехнической промышленности. Использование единого цветового кода облегчает оценку электропроводки и обеспечивает безопасность как для лицензированных специалистов, так и для домовладельцев.

6 Преимущества использования проводов с цветовой маркировкой

Цвет

имеет много преимуществ, особенно при использовании с электрическими проводами.

1. Цвет привлекает внимание

   Это не тайна, наше внимание привлекает цвет. По сравнению с бесцветными предметами именно цветные привлекают больше внимания. Для электриков цвета проводов указывают, как энергия перемещается в цепях.

2. Цвет повышает безопасность

   Цвет предупреждает нас об опасности. В случае с электричеством распознавание красного электрического провода (горячего провода) может означать снижение риска поражения электрическим током, ожогов, поражения электрическим током и пожаров. Если тело сталкивается с мощным электрическим импульсом, на восстановление могут уйти годы.

   » Вы не можете сказать, просто взглянув на пациента, каковы некоторые из сложных, изменяющих жизнь последствий электротравмы. ”
   — Джон Чо, эрготерапевт и клинический координатор амбулаторной программы реабилитации Back on Track в реабилитационном госпитале Св. Иоанна. ^[1]

   Таким образом, когда речь идет об электробезопасности, ключевым фактором является профилактика. А цвет может помочь снизить общие риски.

3. Цвет повышает производительность памяти

   Мы лучше помним, когда используются цвета, чем когда их нет. Это потому, что цвета играют важную роль в хранении информации в системе памяти. Поскольку электрические провода окрашены, их назначение в сети легче понять.



4. Цвет сокращает время простоя

   Будь то в коммерческих, жилых или промышленных условиях, неправильная идентификация проводов может привести к случайным отключениям, что приведет к неожиданному простою как для жильцов, так и для рабочих. Цветные провода предотвращают перебои в работе, создавая надежную систему идентификации.

5. Цвет может сократить расходы

   Ремонт стоит дорого, если перерезан не тот провод. Отключение электроэнергии может привести к пропущенным транзакциям и потерям продаж. Использование цветных проводов может в конечном итоге сэкономить деньги бизнеса.

6. Цвет может снизить риск повреждения имущества

   Электрические инциденты, такие как перегрев проводов или пожары, могут привести к значительному материальному ущербу. Использование цветных проводов может снизить этот риск, обеспечивая правильное подключение цепей.

Стандарты цветового кодирования проводов NEC

Несмотря на то, что существуют международные цветовые коды проводов, США следуют Национальному электротехническому кодексу ^® (NEC). Код обозначен как NFPA 70 ^® , поскольку NEC спонсируется Национальной ассоциацией противопожарной защиты. Хотя это и не федеральный закон (штаты могут его принять), он одобрен Американским национальным институтом стандартов (ANSI). Каждые три года NEC пересматривает, исправляет и принимает последний кодекс. Текущий NEC последний раз обновлялся в 2020 году. Следите за различными изменениями в стандартах маркировки кабелей, чтобы обезопасить себя и свою команду.

Зачем следовать NEC?

Законы и безопасность

Большинство предприятий придерживаются NEC, потому что это закон штата. Другие следуют ему, потому что это считается лучшей практикой для повышения безопасности на рабочем месте. Травмы и инциденты могут дорого обойтись, поэтому к электромонтажу, вне зависимости от его объема и масштаба, следует относиться серьезно.

Связь и поиск и устранение неисправностей

В дополнение к повышению безопасности новых установок, следование NEC обеспечивает связь для будущих проектов. Рабочие, ремонтные бригады и подрядчики (которые часто обновляют провода) привыкли полагаться на эту систему цветового кодирования. Это упрощает и ускоряет устранение неполадок.

Образование и последовательность

Если вы хотите стать лицензированным электриком, ваше обучение потребует четкого понимания NEC. Это обеспечивает согласованность как при новом строительстве, так и при обновлении проводки в уже существующем здании.

Стоимость

Соблюдение стандартов кодирования проводов не требует дополнительных затрат. Тонкая ПВХ-оболочка, которой обернут каждый провод, стоит одинаково для каждого цвета.

Эти льготы побуждают предприятия принимать методы, принятые в их области.

Цветовые коды электрических проводов

Приведенное ниже руководство по цветовой маркировке проводов относится к электропроводке в США. Хотя могут быть исключения (например, старая проводка, региональные различия, был установлен провод неправильного цвета), этот раздел можно использовать в качестве общего обзора цветовых кодов электрических проводов.

Помимо идентификации провода по его цвету, всегда проверяйте, обесточены ли провода. Серьезную озабоченность вызывают горячие провода, по которым ток под напряжением передается от электрощита к розеткам и осветительным приборам.

Цветовые коды трехфазных проводов

Независимо от того, добавляете ли вы бытовую технику или промышленное оборудование, вам необходимо знать эти цветовые коды электропроводки. В США эти провода с цветовой кодировкой передают питание от автоматического выключателя к устройству.

Блок питания переменного тока

Переменный ток (AC) — это мощность, которая выходит из розеток в домах и на предприятиях.

Дома и офисы: 120, 208 или 240 В

• Фаза 1 — черный провод
• Фаза 2 — Красный провод
• Фаза 3 — Синий провод
• Нейтральный — белый провод
• Заземление — зеленый, зеленый с желтой полосой или оголенный провод

Промышленное оборудование: 277 или 480 В

• Фаза 1 — коричневый провод
• Фаза 2 — Оранжевый провод
• Фаза 3 — желтый провод
• Нейтральный – Серый провод
• Земля — зеленый, зеленый с желтой полосой или оголенный провод

При подаче питания на высоковольтные устройства убедитесь, что вы правильно маркируете провода и кабели и при необходимости добавляете знаки безопасности. Эту идентификацию можно использовать во время маркировки блокировки, если оборудование необходимо обесточить.

Питание постоянного тока

Постоянный ток (DC) используется в сотовых телефонах, фонариках, автомобилях и солнечных панелях. Его также можно использовать в промышленных процессах и для передачи больших объемов электроэнергии из удаленных мест.

• Плюс – красный провод
• Минус — черный провод
• Земля – белый или серый провод
