Межкомнатная перегородка в деревянном доме

Иногда в доме или квартире требуется увеличить число комнат. Так как жилая площадь имеет постоянную величину, а сделать дополнительную пристройку нет возможности, то хозяева идут самым простым путём — из одной большой комнаты делают две маленьких. Чтобы их разделить между собой, требуется межкомнатная перегородка. Как сделать простую межкомнатную перегородку в доме – рассмотрим в этой статье.

Межкомнатные перегородки делятся на две части: капитальные и лёгкие. Капитальные перегородки имеют свой фундамент и возводятся во время строительства дома из того же материала, что и основные стены — кирпича, пеноблока или дерева. Лёгкие перегородки делаются после строительства здания и могут быть из любых материалов.

Планировать маленькие комнаты на этапе строительства экономически невыгодно, так как заливка фундамента – дело очень трудозатратное и дорогое. Поэтому большинство домовладельцев возводят только капитальные стены, а межкомнатные перегородки ставят после строительства коробки дома.

Материал для межкомнатных стен используют самый разный. Если полы в доме из бетона или плит, то стены можно делать из кирпича или пеноблока. В деревянных домах часто используют каркасный тип перегородок. Эта конструкция довольно лёгкая, поэтому её ставят прямо на черновые полы.

Каркас возводят из алюминиевого профиля или деревянных брусков, скрепляя их между собой. Между стоек укладывают плиты минеральной ваты, которая выполняет роль звукоизолирующего материала. К каркасу прикручивают саморезами листы гипсокартона, фанеры, доски или любой другой стеновой материал. В завершении поверхность отделывают, придавая ей законченный вид: красят, наклеивают обои, прикрепляют ламинат или гипсовую плитку. Стандартная толщина межкомнатной перегородки – 10 или 15 см.

Более подробно рассмотрим возведение межкомнатной перегородки на конкретном примере. Итак, в доме из бруса надо отделить прихожую от гостевой комнаты. Для этого требуется поставить межкомнатную перегородку. Полы и потолки в комнате сделаны из черновой доски. В дальнейшем планируется укладка фанеры на пол.

Перед возведением перегородки настелим на доски лист фанеры, прикрепив его саморезами. На стене нарисуем 2 параллельные линии с расстоянием между собой 10 см, применяя строительный уровень. Ещё лучше, если для измерений вы будете использовать лазерный нивелир, но и без него, оперируя линейкой и рулеткой, можно провести довольно точные измерения. На противоположной стене тоже проведём 2 вертикальные линии. В этой перегородке планируется входная дверь, поэтому шире 10 см её делать бессмысленно.

Межкомнатная перегородка будет каркасного типа, в качестве стоек мы применим деревянные бруски. Стены тоже будем делать из досок. Почему не из гипсокартона, спросит любознательный читатель? Потому что на стеновую поверхность из гипсокартона нельзя ничего повесить, ни зеркало, ни картину, ни светильник. Поэтому от такого материала мы отказались.

Первым делом закрепим стойки около стен. Для той стороны, где будет установлена дверь, выберем брус размером 10 на 10 см.

Чтобы его надёжно прикрепить в стене, воспользуемся саморезами повышенной прочности, длиной 15 см.

Для этого приставим брусок к стене, просверлим в нём отверстия и вкрутим саморезы. Без отверстий саморез такой длины в дерево закрутить практически нереально.

Бруса нужной длины у нас не нашлось, поэтому пришлось делать стойку из 2-х кусков. На противоположную стену мы прикрепили доску толщиной 5 см, шириной 10 см.

Чтобы удобнее было выставлять стойки каркаса, между брусками нужно натянуть 2 шнурки, около пола и на потолке, прикрепив их степлером.

Для стоек возьмём доски размером 5 на 10 см и отрежем их длиной, равной расстоянию от пола до потолка. На края прикрутим монтажные уголки для фиксации.

Для улучшения звукоизоляционных свойств межкомнатной перегородки мы будем использовать минеральную вату толщиной 10 см. Размер плиты утеплителя составляет 60 на 120 см. Чтобы его вставить враспор между стойками, расположим их на расстоянии 58 см друг от друга. Разместим доску около натянутой шнурки, выровняем её по вертикали по строительному уровню и через монтажные уголки прикрутим саморезами к полу и потолку. Под дверной проём оставим пространство размером 98 см, так как ширина полотна входной двери составляет 90 см.

Окончательно оформим дверной проём, установив горизонтальную доску на расстоянии 208 см от пола.

Между вертикальными стойками разместим горизонтальные бруски такой же ширины, прикрутив их на расстоянии 118 см друг от друга.

Чтобы частицы минеральной ваты не попадали в комнату через щели в перегородке, всю её площадь закроем изоляционной плёнкой, прищёлкнув её к доскам степлером.

По размеру перегородки нарежем сухие доски, толщиной 25 мм и прикрутим их саморезами к стойкам, используя шуруповёрт.

Таким образом полностью закроем одну сторону межкомнатной перегородки.

В ниши между стойками уложим плиты утеплителя.

Закроем его изоляционной плёнкой. Она не обязательно должна быть пароизоляционная, так как температура в комнате с двух сторон перегородки будет одинаковая, главное её предназначение, чтобы частицы минеральной ваты не попали в комнату.

Вторую сторону также закрываем досками. На этом монтаж межкомнатной перегородки закончен. В дальнейшем на одну сторону планируется прикрепить ламинат, а на вторую наклеить гипсовую плитку.

Монтируем каркасные перегородки в деревянном доме своими руками

Каркасные перегородки в деревянном доме рекомендуется устанавливать после завершения процесса наиболее интенсивной усадки сооружения. Так, для диких срубов, возведенных из леса естественной влажности, этот период может занять 1,5-2 года, а для построек из бруса или оцилиндрованного бревна – от 5-6 месяцев до года. Деревяннокаркасные или дома из СИП панелей, при условии соблюдения всех требований технологий их строительства, практически не дают усадки. Поэтому монтаж межкомнатных перегородок (перестенков) в них можно не откладывать в долгий ящик, а приступать к нему сразу после укладки кровельного покрытия.

Требования к перегородкам и используемые материалы

Межкомнатные перегородки из дерева применяются для организации основной внутренней планировки здания либо обособления отдельных функциональных зон в помещениях. Они являются легким самонесущими конструкциями, так как не подвергаются нагрузкам от межэтажных перекрытий или кровли. Их установка возможна практически в любом месте, без подготовки фундамента, непосредственно над перекрытием.

Перегородки в доме должны отвечать следующим требованиям:

обладать небольшой массой, чтобы не создавать чрезмерную нагрузку на конструкцию пола;
характеризоваться минимально возможной толщиной для сохранения полезной площади помещений;
гарантировать достаточную прочность для удержания подвесной мебели, бытовой техники, предметов интерьера;
обеспечивать требуемую звукоизоляцию одного помещения от другого;
собираться из материалов, хорошо сочетающихся с несущими ограждающими конструкциями.

Особенности сборки и конструкционные материалы

При выборе материалов для строительства перегородки в деревянном доме следует также учитывать их стоимость, экологическую чистоту, огнестойкость, устойчивость к влаге (для помещений с повышенной влажностью). Для элементов каркаса можно использовать деревянный брус (сечением от 50х50 мм) либо доску (толщиной 40-50 мм и шириной по сечению перестенка), прошедших соответствующую обработку гидрофобными, антисептическими и антипиреновыми составами. Не исключается монтаж несущего скелета из оцинкованного профиля гипсокартонных систем. Для направляющих подойдет UW от 50х4о мм, для стоек CW от 50х50 мм. Поверхности перегородок могут формироваться из листов гипсокартона, фанеры, OSB, ДВП, деревянной вагонки, блокхауса, а также оштукатуриваться по неструганной доске и деревянной рейке.

Вопросы звукоизоляции перестенков требую комплексного подхода. Они решаются в зависимости от типа ограждающих конструкций и требований к эффективности акустического барьера. Например, для межкомнатной перегородки в бревенчатом доме между кухней и столовой (гостиной) вполне достаточно закладки минваты общестроительного назначения плотностью 30-35 кг/м³ с толщиной слоя 50 мм. Если же осуществляется планировка спального помещения, то для него потребуется усиленная шумозащита. Её следует обустраивать с использованием профильных звукоизоляционных разновидностей базальтовой ваты таких, как Акустик Баттс от Rockwool или Техноакустик от Технониколь. Но чтобы создать действительно «тихое» помещение, толщина минераловатного слоя в перегородке должна быть не менее 100-150 мм.

На схеме ниже приведено ориентировочное сравнение акустических характеристик перестенков с различным внутренним конструктивом. Эффективность звукоизоляции от воздушного шума определяется индексом Rw, чем он выше, тем лучше. Очевидно, что наиболее высоких показателей шумозащиты удается добиться при сборке сдвоенных перегородок. Они характеризуются внутренним разделительным воздушным зазором и обшивкой снаружи минимум двумя слоями листового материала.

ВАЖНО! Если каркасная перегородка в деревянном доме используется для отделения помещения с повышенной влажностью, то обязательным условием является закладка в её конструкцию гидроизоляционной пленки. Гидробарьер монтируется со стороны воздействия водяного пара. Он препятствуя конденсации влаги в волокнистом слое, чем обеспечивается его сохранность и длительная работоспособность.

Обустройство компенсационных зазоров

Составляющие элементы постройки из деревоматериалов на протяжении всего срока своей эксплуатации подвергаются постоянным деформационным изменениям. Они обуславливаются, в первую очередь, высокой гигроскопичностью древесины. Её волокна, насыщаясь влагой, разбухают либо сжимаются, высыхая. Полностью предотвратить эти процессы не позволяет ни предварительная камерная сушка природного материала, ни обработка его специальными химическими составами. Поэтому, даже после завершения наиболее активной фазы усадки строения, при которой влажность его несущих конструкций достигает минимальных значений, следует предусматривать компенсационные зазоры для всех врезаемых элементов. Таким образом, перегородка в деревянном доме не будет сдавливаться между противоположными стенами либо между потолком и полом, а значит, не будет деформирована.

В устоявшихся постройках

компенсационные зазоры по периметру перестенка оставляют не менее 10 мм. После зашивки каркаса листовым материалом, щели у стен и пола можно заполнить монтажной пеной. Она способна прочно удерживать перегородку, одновременно играя роль амортизирующей прокладки. А вот компенсационный стык над перестенком рекомендуется набить волокнистым материалом (войлоком, паклей, минеральной ватой).

В новых постройках

В случае, если каркасные перегородки в деревянном доме необходимо установить сразу после его возведение, то зазоры над ними следует увеличить на 50-80 мм (нормативную величину усадки). Следовательно, высота монтируемой конструкции окажется меньше высоты перекрываемого проема между полом и потолком на 60-90 мм. Запасы на компенсацию деформаций возле стен остаются такими же – по 10 см от каждого из вертикальных торцов перестенка.

Перегородки в деревянном доме из сруба тесаного леса или оцилиндрованного бревна можно сопрягать со стенами двумя способами. Первый способ – выпилить ответные пазы в бревнах стен по линии вертикальных торцевых брусьев перестенков. В пазы между брусьями и стенами набивают паклю или размещают полоски минеральной ваты для дополнительной тепло- и шумоизоляции. Способ обеспечивает отличную увязку конструкций, не препятствуя их взаимному вертикальному смещению. Однако при необходимости непредвиденной перепланировки внутреннего пространства помещения на стене останутся прямоугольные выборки древесины. Сделать их незаметными, может оказаться достаточно сложным.

Второй способ – расположить элементы каркаса с компенсационными отступами от стен. При этом участки сопряжения закрываются либо фигурными, вырезанными под бревна, либо прямыми плинтусами с полками 40-50 мм. Подобным образом можно задекорировать и стыки перегородок с полом и потолком, выбирая размеры плинтуов в соответствие с величинами деформационных зазоов.

ВАЖНО! Крепление угловых планок допускается только к одной из поверхностей. Для вертикальных – это к стене либо к перегородке. Для горизонтальных – только к потолку или полу, так как к перегородке их крепить нельзя!

Какие инструменты потребуются для сборки каркасных перестенков

Устройство перегородок в деревянном доме своими руками осуществляется преимущественно на основе из пиломатериалов. Поэтому для их обработки и монтажа вам понадобятся следующие инструменты:

электрическая или бензопила, электролобзик, но можно обойтись и одной ручной ножовкой;
дрель, шуруповерт;
широкая стамеска;
топор;
молоток;
рулетка, угольник, поплавковый уровень, карандаш;
строительный степлер.

Разметку месторасположения конструкции удобно выполнять лазерным нивелиром. Можно также обойтись и красящей нитью либо простым шпагатом. Они закрепляются на противоположных несущих стенах, позволяя обозначить линии, по которым перегородка будет примыкать к полу и потолку.

Последовательность монтажа деревяннокаркасного перестенка

Важно! Зачастую перегородки не нуждаются в подготовке специального основания. Однако в случае их монтажа над значительными пролетами перекрытий или установки массивной конструкции может потребоваться усиление её основы. В этом случае прокладывают дополнительную балку с опиранием её концов на фундаменты стен.

Изготовление каркаса

По потолку, полу и несущим стенам отмечают линии проекций каркасной перегородки.
Жесткое крепление торцевого бруса допускается только к полу. Горизонтальный несущий элемент можно сразу установить на толстую демпферную прокладку, например, из войлока; либо зафиксировать его на стальных кронштейнах с зазором, который впоследствии будет заполнен монтажной пеной.
Устанавливают вертикальные торцевые брусья, закрепив их временными жесткими связями со стенами.
В вместе расположения будущего дверного проема также монтируют два стоечных бруса. Их вертикальное положение контролируется поплавковым уровнем, а временная фиксация осуществляется косыми распорками к полу.
Устанавливают верхний горизонтальный торцевой элемент. Нередко его составляют из нескольких частей, соединяемых стальными пластинами. Пластины располагают на верхних и нижних плоскостях брусьев. Рекомендуется заранее рассчитать места подобных соединений, чтобы они оказались над вертикальными стойками.
После сборки рамы каркасной перегородки монтируют внутренние вертикальные стойки с шагом 600 мм. Он является оптимальным для закладки минераловатной теплозвукоизоляции со стандартной шириной плит 610 мм.
Горизонтальные перемычки из коротких брусков внутри образовавшихся ячеек рекомендуется делать в шахматном порядке (с учетом высоты обшивочного материала, если он листовой). Это не только облегчит фиксацию перемычек и листов, но и придаст каркасу дополнительную жесткость.
В месте расположения дверей к вертикальным брускам монтируется горизонтальный элемент, ограничивающий верх проема. Он укрепляется дополнительной короткой вертикальной стойкой к верхнему горизонтальному брусу.
Жесткие временные связи со стенами заменяют на плавающие. Их изготавливают точно так же как и для каркасов декоративных обшивок стен в деревянных домах.

Важно! Имея определенную профессиональную сноровку можно избежать установки временных связей. Торцевые вертикальные брусья изначально закрепляются плавающими элементами, по типу указанных на рисунке ниже.

Заполнение и обшивка

После того как ячейки будут заполнены минеральной ватой, межкомнатная перегородка из дерева с обеих сторон обшивается полотном пароизоляционной мембраны (пристреливается степлером). При этом важно не перепутать направление диффузии пара – ему должен быть обеспечен выход в направлении от утеплителя, т.е. изнутри перестенка. Полосы мембраны закрепляются с перехлестами, а места проколов скобами, повреждения и стыки проклеиваются предназначенным для этих целей скотчем.
Если каркас обшивают гипсокартоном, OSB или фанерой, то их листы фиксируют со смещением стыков, которые затем шпаклюют. Полученные поверхности могут играть роль черновых или получистовых и подлежат дальнейшей обработке в соответствие с выбранной технологией. Если же в качестве обшивки используется вагонка или блокхаус, то они нуждаются лишь в покрытии лакокрасочными составами.

В заключение

Межкомнатные перегородки в деревянном доме не являются сложными инженерными конструкциями, поэтому их вполне по силам установить самостоятельно. Для осуществления работ будет достаточно владения основными плотницкими навыками, а также наличия минимального набора домашних инструментов. Тем не менее, при этом придется проявить терпение, соблюдать аккуратность в выполнении операции разметки и подгонки элементов перестенка.

Не стоит забывать и о правилах электромонтажа и пожарной безопасности, если внутри перегородки прокладываются электрокоммуникации. Важно помнить, что скрытый монтаж электропроводки в деревянных конструкциях разрешается только в металлических трубах (стальных или медных).

Как построить перегородку: простые способы разделить пространство

Когда вы покупаете по ссылкам на нашем сайте, мы можем получать партнерскую комиссию. Вот как это работает.

(Изображение предоставлено Гетти)

Изучение того, как построить перегородку, действительно полезно для тех, кто хочет разделить свой дом, чтобы создать более уединенное или более тихое пространство или зонировать в значительной степени открытую планировку.

Перегородки, как правило, довольно просты в изготовлении, и многие мастера предпочитают брать эту работу на себя. Помимо того, что этот тип стены является относительно быстрым и экономичным, он также полезен, если вы хотите легко включить проводку, звукоизоляционные материалы и изоляцию. Кроме того, перегородки могут быть спроектированы так, чтобы включать в себя удобные встроенные полки, чтобы обеспечить несколько удобных вариантов хранения — идеально подходит для кухонь открытой планировки.

В этом руководстве мы рассмотрим наиболее распространенные способы возведения перегородок, шаг за шагом проведя вас через весь процесс. Мы также объясним некоторые другие способы создания перегородок в вашем макете, от сплошных стен до переносных комнатных перегородок.

Как соорудить перегородку: проложить маршрут из каркасной стены

Одна из первых вещей, о которой задумается каждый, кто хочет построить новую внутреннюю перегородку в своем доме, — это построить каркасную стену.

Каркасные стены быстро и относительно просто возводятся, кроме того, они позволяют скрыть трубы и провода внутри их конструкции и идеально подходят для подвешивания подвесной сантехники.

Перед тем, как приступить к возведению каркасной стены, соберите необходимые инструменты:

Пила
Молоток
Гвоздострел (дополнительно)
Уровень
Карандаш

9001 9 Верстак

Квадрат
Шпаклевочный нож с большим лезвием

Кроме того, вам также необходимо будет купить материалы для самой стены, которые обычно включают:

Гипсокартон
Брус
Шурупы и гвозди для дерева с потайной головкой диаметром 100 мм
Лента для швов
Острый нож
Соединительный герметик

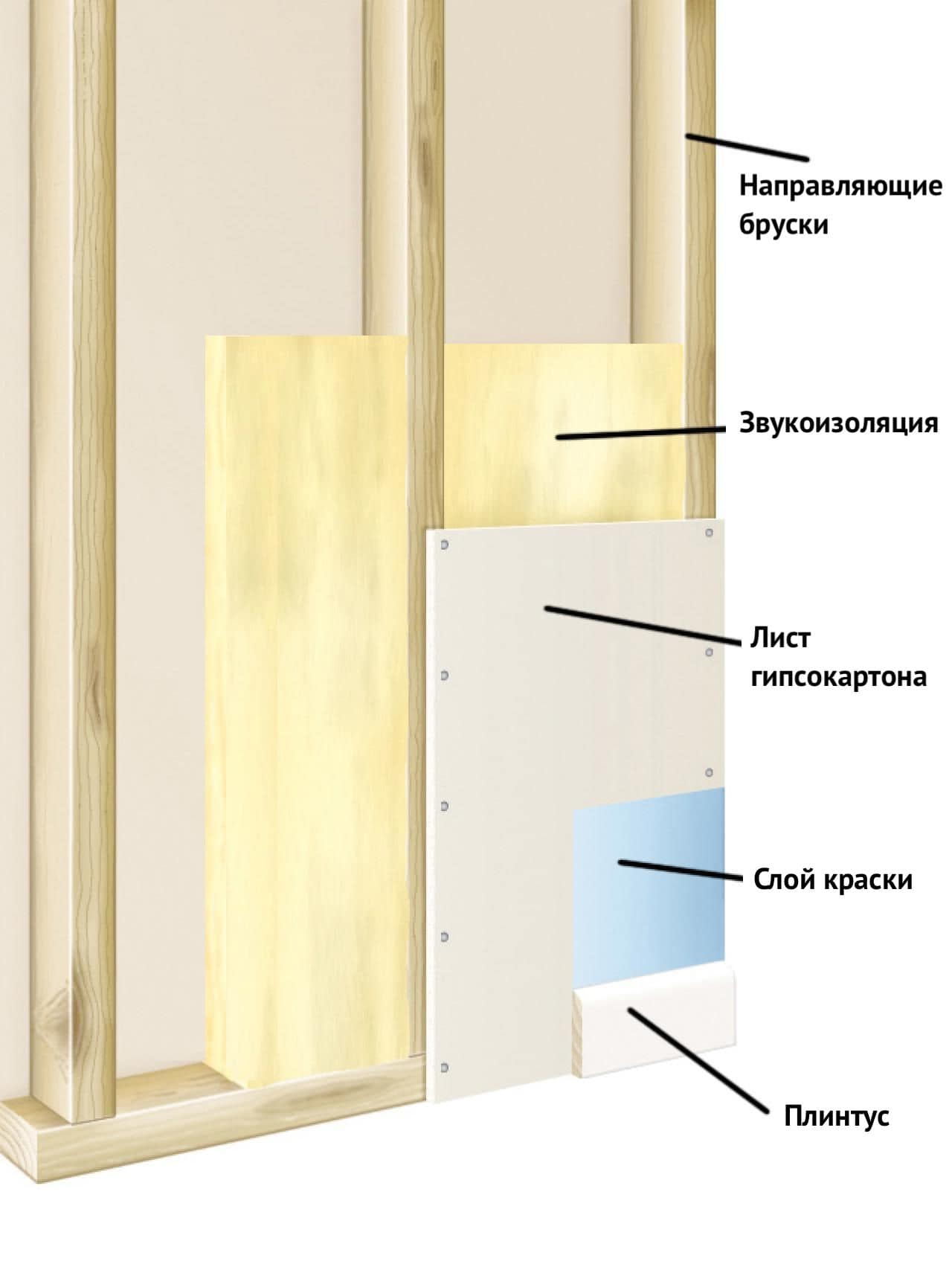

Вам также потребуется звукоизоляция стены. Строительные нормы и правила для новых домов гласят, что между стенами должно быть не менее 40 децибел звукового сопротивления, а хорошая звукоизоляция является ключом к успешной жизни с открытой планировкой. Таким образом, хорошей идеей будет подумать о звукоизоляции и в существующих домах.

Есть несколько способов сделать это. Минеральная вата или акустическая пена, вставленная внутрь каркаса, является наиболее распространенным методом, хотя некоторые люди вместо этого предпочитают крепить двойной слой гипсокартона к каждой стороне стены. Вы также можете рассмотреть возможность использования акустически спроектированной доски.

Перегородки обычно изготавливаются из пиломатериалов размером 75 мм x 50 мм или 100 мм x 50 мм. Вам понадобится «потолочная» или «головная» плита, которая будет прикреплена к потолочным балкам. Вы также прикрепите к полу брусок, который называется «пол» или «подошва».

Кроме того, вам нужно будет вставить шпильки, которые будут стоять вертикально между этими пластинами. Они должны быть расположены на одинаковом расстоянии друг от друга и закреплены гвоздями. Наконец, между стойками следует горизонтально закрепить ряд брусков — коротких горизонтальных деревянных брусков, чтобы придать дополнительную прочность и жесткость раме.

(Изображение предоставлено Getty)

Как построить перегородку из стоек

1. После того, как вы определили, где будет проходить новая стена, полезно использовать электронный детектор, чтобы определить, где ваши балки, провода и трубопроводы расположены. Если вы планируете построить стену, которая идет параллельно вашим балкам, она должна стоять прямо над одной из них. Затем отметьте положение одного края каркасной стены на полу или плинтусе.

2. Прикрепите или повесьте отвес в том месте, где находится метка, и используйте его, чтобы провести линию на стене до потолка. Также следует сделать отметку на потолке.

3. Вбейте гвоздь в потолок как можно ближе к стыку стены, прежде чем измерять и отмечать другую сторону потолка. Нарисуйте линию карандашом или мелом в качестве ориентира для нового положения пластины головы, используя две отметки, которые вы сделали в качестве ориентира.

4. Еще раз проверьте положение балок и отметьте точку, где вы будете крепить новую верхнюю пластину (если стена проходит под параллельными балками, они должны располагаться с интервалом 400 мм.)

5. Отрежьте доску для потолочной плиты так, чтобы она входила точно между стенами. Придерживая пластину на месте, отметьте вдоль нее точки крепления.

6. Просверлите отверстия с зазором для винтов в отмеченных точках вдоль верхней пластины, прежде чем фиксировать ее на месте вдоль края карандашной или меловой линии, которую вы сделали, используя шурупы для дерева с потайной головкой 100 мм.

7. Далее необходимо отмерить и вырезать доску пола — она подойдет либо между стенами, либо между плинтусами. Затем вы можете прибить его к полу с интервалом 400 мм. Если вы крепите его к сплошному полу, а не к балкам, вам придется использовать дрель с битой по камню и использовать дюбели и винты.

8. Теперь вы можете измерить и вырезать «шпильки». Измерьте расстояние между новой головкой и пластинами пола с обеих сторон рамы, прежде чем отрезать две шпильки. Поместите каждую из них рядом с линиями, которые вы нарисовали на стенах. Если какая-либо стойка должна стоять рядом с плинтусом, отметьте ее глубину на стойке и вырежьте на ней выемку с помощью шиповой пилы, чтобы ее можно было аккуратно разместить над плинтусом.

9. С помощью дрели сделайте сквозные отверстия в стойках и отметьте их положение на стенах. В идеале первое крепление должно быть на высоте 100 мм от пола и на 100 мм ниже потолка. Крепления должны располагаться на расстоянии 410-450 мм друг от друга.

10. Просверлите отверстия в точках, отмеченных на стенах, затем вставьте дюбели, установите и закрутите две торцевые шпильки.

11. Теперь можно установить остальные вертикальные стойки. Отметьте плиту пола, чтобы указать, где будут располагаться шпильки — на расстоянии 600 мм друг от друга. Удобно прибить деревянный брусок к плите пола с одной стороны от каждой вертикальной отметки для стоек, так как это облегчает установку стоек.

12. После того, как вы измерили и обрезали стойки, приложите их к опорам блоков и прикрепите к плите пола с помощью 100-миллиметровых гвоздей, которые следует забить под углом с обеих сторон стойки. Вы должны прикрепить их к потолку таким же образом.

13. Теперь можно вставлять башмаки. Отмерьте куски дерева так, чтобы они располагались горизонтально между вертикальными стойками, и поместите их примерно посередине между потолком и полом, слегка сдвинув их, чтобы было легче прибивать гвоздями. Если вы планируете установить розетку или выключатель в металлическую коробку на стене, вы можете приспособить для этого выступ. Положение ноггингов также должно быть спланировано для поддержки предметов сантехники или тяжелых стеновых элементов.

14. Наконец, после того, как вы проложили все трубы или кабели в стене, вы можете прикрепить гипсокартонную поверхность к любой стороне рамы. Вы должны использовать гипсокартон толщиной 12,5 мм. Вырежьте листы по размеру, помня, что если вы используете стандартный гипсокартон, у него обычно будет серая сторона и сторона цвета слоновой кости, последняя из которых должна быть обращена наружу. Измерьте листы на 12 мм меньше, чем высота от пола до потолка.

15. Листы можно устанавливать горизонтально или вертикально. При вертикальной установке убедитесь, что стыки сходятся в центре стойки. При горизонтальном креплении прибейте нижний ряд досок к раме перед тем, как расположить вертикальные швы в шахматном порядке. Закрепите доски с интервалом примерно 150 мм с помощью 32-мм гвоздей для гипсокартона на расстоянии 15 мм от краев.

16. Теперь стена готова к оштукатуриванию и окончательной отделке.

Строительство сплошных внутренних перегородок

Важно понимать, что внутренние стены можно построить и другими способами. Хотя наиболее распространенным методом является использование блочной кладки для несущих стен и каркаса в других местах, вы можете, если хотите, использовать блочную кладку для перегородки, хотя недостатком этого метода является то, что он тяжелый и часто требует дополнительной поддержки. на уровне пола.

Также полезно отметить, что каркасные стены не обязательно должны быть деревянными. Также можно использовать стальные швеллеры — они легкие и быстро возводятся.

Воплотите в жизнь дом своей мечты с помощью советов экспертов, практических руководств и вдохновения для дизайна прямо на вашу электронную почту.

Свяжитесь со мной, чтобы сообщить о новостях и предложениях от других брендов Future. Получайте электронные письма от нас от имени наших надежных партнеров или спонсоров.

Наташа является помощником редактора Homebuilding & Renovating и является членом команды более двух десятилетий. Опытный журналист и эксперт по ремонту, она написала несколько статей для домов. Она отремонтировала террасу и завершает самостоятельный ремонт и расширение своего коттеджа в эдвардианском стиле. Сейчас она ищет свой следующий проект.

Получить информационный бюллетень по строительству и ремонту жилья

Спасибо, что подписались на Homebuilding. Вскоре вы получите электронное письмо с подтверждением.

Возникла проблема. Пожалуйста, обновите страницу и повторите попытку.

Отправляя свою информацию, вы соглашаетесь с Условиями использования (открывается в новой вкладке) и Политикой конфиденциальности (открывается в новой вкладке) и вам исполнилось 16 лет.

Детализация ненесущих деревянных перегородок под полом или каркасом крыши — WoodWorks

Во многих многоквартирных и коммерческих зданиях с деревянным каркасом планировка зданий приводит к тому, что пролеты полов и крыш составляют от 15 футов до 30 футов для полов и намного больше для крыш. Тем не менее, внутренние перегородки часто необходимы для разделения внутренних пространств на отдельные комнаты или блоки. Инженеры-строители обычно предполагают, что внутренние перегородки не действуют как несущие элементы либо из-за возможности перестройки перегородок в будущем, либо из-за неэффективности конструкции, связанной с близким расстоянием между опорами. Чтобы избежать проблем с устойчивостью к нагрузкам на перегородках, которые не предназначены для использования в качестве конструктивных элементов, требуется тщательная детализация на пересечении верхней части перегородки и нижней части каркаса пола или крыши.

Причины, по которым необходимо исключить передачу нагрузки на эти перегородки, включают недопущение несоответствия несущей способности перегородки и изменения силы сдвига и момента в фермах или балках перекрытия или крыши. Хотя расположение нескольких опор вдоль системы каркаса может показаться положительным моментом, могут возникнуть такие проблемы, как неадекватное крепление с отрицательным моментом и непреднамеренный изгиб нижнего пояса фермы, если система каркаса не была спроектирована для этих дополнительных мест поддержки. Чтобы избежать этих проблем, детализация системы каркаса от перегородки до пола или крыши обычно включает метод, допускающий вертикальное отклонение системы каркаса без зацепления перегородки в несущих целях. Однако верхняя часть перегородки должна быть закреплена в поперечном направлении для горизонтального давления, что требует уникального соединения, которое является жестким для бокового перемещения, но гибким для вертикального перемещения.

В конструкциях с конструкционным стальным каркасом пола/крыши и перегородками из холодногнутой стали стандартные методы компенсации этого прогиба системы каркаса включают в себя отклоняющую направляющую в верхней части стены, прикрепленную к нижней стороне системы каркаса. Стойки перегородок устанавливаются таким образом, чтобы их вершины оставались на некоторое расстояние ниже нижней стороны каркаса (обычно 1 дюйм). Отверстия с вертикальными прорезями по бокам отклоняющей направляющей обеспечивают вертикальное отклонение системы каркаса и боковых раскосов верхней части стены.

В деревянном строительстве существует несколько уникальных деталей. Во многих многоквартирных проектах фермы/балки перекрытий и крыш простираются от одной стены до другой стены, в то время как внутренние ненесущие стены, как правило, падают ближе к центру пролета пола. Ожидаемые отклонения от 1/2″ до 1″ являются обычными для этих пролетов; в результате на эти ненесущие стены может приходиться большая часть нагрузки на пол, если они будут плотно прилегать к нижней стороне системы каркаса пола.

Существуют различные соображения, когда перегородка проходит параллельно направлению фермы/балки пролета и когда стена перпендикулярна пролету. Стены, параллельные пролетам пола/крыши, должны компенсировать различные вертикальные отклонения вдоль пролета системы каркаса. Стены, перпендикулярные пролетам пола/крыши, должны выдерживать примерно такое же вертикальное отклонение системы каркаса.

Ниже приведены примеры деталей, которые были успешно использованы для различных систем каркаса перегородок от стены до пола или от стены до крыши:

Стена, перпендикулярная или параллельная пролетам фермы/балки:

Сборный прогиб фермы зажим, такой как этот пример продукта или этот пример продукта
Отклоняющая направляющая из холодногнутой стали поверх деревянной стены, аналогичная условиям, описанным выше для заполняющих стальных перегородок
Для деревянных стен 2×4, a 3-5/ Обычно используется отклоняющая дорожка шириной 8 дюймов. Для деревянных стен 2×6 можно использовать дорожку шириной 5-1/2″, но ее часто трудно найти. Если нет направляющей дорожки шириной 5-1/2 дюйма, можно использовать гусеницу шириной 6 дюймов. В этом случае гипс с одной стороны стены расширяется в направляющую или устанавливается полоса обшивки толщиной 1/2 дюйма в верхней части стены.

Стены, перпендикулярные пролетам ферм/балок:

Перегородка, установленная таким образом, чтобы высота ее верха стены находилась ниже низа фермы/балки (размер основан на ожидаемом прогибе каркаса)
Между фермами/ балки, блокировка устанавливается поверх стеновых плит, крепится к верху стены, а не к фермам/лагам. Кроме того, между фермами/балками на каждой стороне верхней части стены устанавливается блокировка, прикрепленная к фермам/балкам, но не к стене, чтобы ограничивать ее от бокового смещения, но не препятствовать вертикальному движению.
Структурный молдинг, опирающийся на потолок с обеих сторон перегородки, поддерживающий в поперечном направлении верхнюю часть перегородки и позволяющий потолку перемещаться вертикально относительно верхней части стены

Стены, параллельные пролетам ферм/балок (но не непосредственно под элементом каркаса):

Перегородка, установленная таким образом, чтобы ее верхняя отметка совпадала с нижней отметкой каркасной системы
- Блокировка устанавливается между фермами/балками с необходимыми интервалами и обрезается для плотного прилегания между фермами / балки. Эта блокировка крепится к верхней части перегородки, но не к фермам/балкам, чтобы стена могла быть закреплена сбоку в ее верхней части, а фермы/балки отклонялись вниз, не опуская вместе с собой блокировку.

Когда перегородки проходят параллельно и непосредственно под элементом каркаса, таким как деревянная или стальная балка или бетонная плита, как это часто бывает в фальшполах в виде подиума, часто используется другой подход. Все больше проектировщиков предпочитают использовать положения Раздела 603.1 IBC, который разрешает использование деревянного каркаса стен, обработанного антипиреном, в типах конструкции I и II в ненесущих перегородках, где требуемая степень огнестойкости составляет 2 часа или менее, и в ненесущих перегородках. -несущие наружные стены, где не требуется класс огнестойкости. Одним из преимуществ этого подхода, особенно для наружных стен, является улучшение тепловых характеристик. Наружные деревянные стены под подиумом могут иметь такую же тепловую и ограждающую детализацию, как и стены деревянного каркасного многоэтажного дома над подиумом. Замена каркаса наружной стены под подиумом на другие материалы обычно требует дополнительного утепления, чтобы компенсировать разницу в тепловых характеристиках.

В этом случае обычные методы бокового крепления верхней части ненесущих деревянных стен при одновременном выравнивании вертикального отклонения конструктивной системы включают использование отклоняющих направляющих или предварительно изготовленных отклоняющих зажимов, как описано выше, или использование уголков из конструкционной стали, либо работать непрерывно по всей длине стены, либо короткими участками, периодически размещаемыми вдоль верхней части стены. Горизонтальная ветвь уголка крепится к нижней стороне стального каркаса или бетонной плиты, а повернутая вниз вертикальная ветвь угла крепится к краю верхних плит стены через отверстия с вертикальными прорезями.

Независимо от выбранной детали, вертикальные перемещения системы несущего каркаса также должны учитываться при отделке стен и потолков. Для получения дополнительной информации об этом, включая примеры вариантов детализации, см.
