Монтаж провода СИП на опорах, ввод в дом и подключение

Монтаж провода СИП на опорах выполняют с целью распределения между объектами и ввода в дом электроэнергии в сетях напряжением до 1кВ. Он выполняется проводами ВЛИ (воздушных изолированных линий) – СИП-1, 2 или 4. СИП-3 используется для прокладки линий ВЛЗ (воздушных защищённых линий) до 10 кВ

Монтаж СИП на опорах

Самонесущий изолированный провод (СИП) изготовлен из четырёх (или двух) скрученных проводников, изолированных друг от друга и окружающей среды слоем сшитого полиэтилена. Монтаж провода СИП разрешается выполнять путём крепления к специальным опорам и протяжки по фасадам электрифицируемых объектов.

Особенности прокладки СИП

Перед монтажом провода СИП подготавливают трассу путём расчистки площадки под установку опор и раскатке кабеля. В процессе подготовки старая воздушная линия удаляется или прокладывают новую рядом с учётом демонтажа старой. Раскатку выполняют затягиванием провода на опоры с помощью специального троса. Крепление СИП к столбу производят при помощи инструмента и материалов для монтажа СИП кабеля.

Поэтапный монтаж:

1. Устанавливают опоры.
2. На опоры для монтажа СИП монтируют специальные крюки или кронштейны.
3. При помощи оборудования разматывают и подвешивают трос-лидер.
4. Протягивают СИП на опоры и натягивают.
5. Крепят кабель на опорах.
6. Обустраивают линейные ответвления от магистрали.

Подготовка к раскатке кабеля

На несущие и поддерживающие опоры устанавливают специальные ролики. Для этого на несущих используют ремни, а на поддерживающих крюки. На расстоянии не менее длины опоры ставят барабан с проводом со стороны крайнего несущего столба подготовленного к раскатке пролёта. С другой стороны пролёта устанавливают барабан с трос-лидером, диаметр которого подбирают с учётом способа выполнения раскатки: ручной или механизированной, и используемом проводе.

Протягивание провода СИП на опоры

Важно.  Перед установкой опор необходимо закрепить все необходимые кронштейны и крюки, чтобы избавиться от лишней работы на столбе в дальнейшем.

Протяжка трос-лидера

Синтетический канат поднимают на каждую опору. Как только трос-лидер будет заправлен в ролики всех опор, его соединяют с СИП кабелем при помощи чулка и вертлюга. Вертлюг не позволит кабелю перекрутиться в процессе заведения провода на опоры.

Вертлюг для соединения троса и СИП

Раскатка

Путём медленного сматывания трос-лидера начинают подъём СИП на опоры. По мере движения провод плавно поднимается на первую и последующие столбы, занимая место троса на роликах до тех пор, пока не растянется на весь подготовленный пролёт. В процессе растяжки следят, чтобы кабель не касался земли, не тёрся о столбы и крепёжные элементы. Нельзя поднимать СИП с земли, предварительно раскатав его или раскатывая в процессе движения. Но довольно часто так и делается.

Крепление к опорам

Когда кабель вместе с трос-лидером минует последнюю опору пролёта, на первом анкерном столбе СИП закрепляют в зажиме, оставив достаточно провода для дальнейшего соединения с другим пролётом, подводом к дому. Далее, трос-лидер отсоединяют и при монтаже закрепляют провод на всех анкерных и промежуточных опорах. Раскаточные ролики в процессе фиксации снимают.

Промежуточные зажимы для крепления СИП на столбе

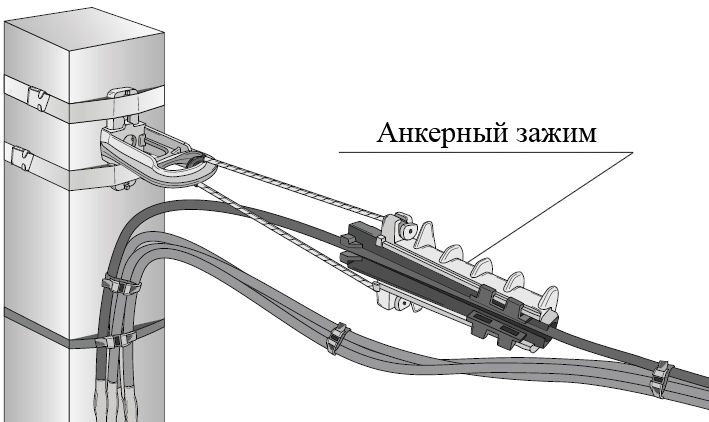

Оконечное крепление кабеля

Натяжка

Натяжку выполняют при помощи ручной лебёдки. В специальный зажим вставляют конец несущей жилы кабеля, расположенного на первой в пролёте анкерной опоре. Используя ручную лебёдку, провод подтягивают, контролируя силу натяжения при помощи динамометра. Рекомендуемые показания измерительного прибора можно узнать из проекта монтажа СИП или из специальной таблицы. В ней указаны параметры, рассчитанные для проводов определённых марок с учётом длины анкерного пролёта и температуры.

Натяжитель сип кабеля

Подвод к электрифицируемому объекту

Монтажом СИП -кабеля от столба к дому занимается обслуживающий воздушную линию персонал только после того, как все монтажные работы по прокладке СИП по опорам будут завершены.

Подключение выполняют от опоры, расположенной вблизи дома. Для крепления провода используют анкерные зажимы, которые устанавливают на столбе воздушной линии и фасаде подключаемого к источнику электроэнергии объекта. Один конец СИПа зажимают на опоре, оставляя часть для подключения к линии. Другой конец СИП фиксируют в зажиме на доме после ручного натяжения приблизительной силы.

Крепление кабеля сип на столбе

Крепление для СИП кабеля к деревянному дому с переходом на ВВГнг

Особенности монтажа на опоре

Если питающая воздушная линия выполнена с использованием оголённого провода, то кронштейн для фиксации анкерного зажима монтируют под траверсой с изоляторами. Если линия проложена с использованием СИП, то кронштейн фиксируют под линейными креплениями. Для соединения с линией используют специальные зажимы для соединения оголённых проводов или прокалывающие зажимы для СИП в зависимости от типа воздушной линии.

Подвод СИП в дом под землей

При подключении объекта к источнику электроэнергии иногда возникают трудности, например, требуется установить дополнительную опору, убрать дерево, мешающее прокладки кабеля по воздуху. В этом случае собственники домов, дач интересуются: можно ли СИП прокладывать в земле? Ответ на этот вопрос можно найти в ГОСТе Р 52373–2005. Там указано, что самонесущий изолированный провод предназначен исключительно для прокладки воздушных линий электроснабжения. Поэтому использование этого кабеля для прокладки подземной линии будет являться прямым нарушением действующих правил.

Согласно инструкции по эксплуатации электроустановок электротехническую продукцию нужно использовать в строгом соответствии с указаниями производителя о назначении изделия. Если в технических условиях проекта электроснабжения прописано применение кабеля самонесущего провода, то подвод к дому нужно осуществлять только воздушным способом. Иначе подключение будет выполнено с нарушениями.

Если же такой метод действительно необходим, то выполните такую прокладку в металлической трубе, ну или хотя бы в ПНД, ПВХ. Это защитит кабель от влаги и главное – грызунов.

Подключение к приборам учёта

Обычно прибор учёта электроэнергии вместе с автоматическими выключателями устанавливается на наружной стене дома. Подключение выполняют сначала к автоматам защиты, счётчику электроэнергии только потом вводят кабель в помещение. Для прокладки СИП от прибора учёта до места ввода кабеля в дом используют цельный провод. На фасаде его фиксируют используя монтажный крюк или других специальных креплений.

Фасадные крепления СИП для кирпичного и деревянного дома

Особенности подключения к прибору учёта или автомату

К прибору учёта СИП подключают обычным способом: зачищают концы провода от изоляции, вставляют их в отверстия с клеммами и зажимают винтами. Подключение к счётчику можно выполнять через автоматические выключатели, которые монтируют перед прибором учёта электроэнергии. В зависимости от типа используемого устройства защиты подключение выполняют прямым вводом оголённого конца кабеля в отверстие с клеммами или с применением специальных наконечников.

Подключение СИП к автомату

Подвод СИП в дом

Если согласно техническим условиям прибор учёта электроэнергии должен быть установлен внутри помещения, то для ввода кабеля в дом можно использовать два варианта. Первый способ предполагает использование СИП для прокладки по фасаду здания и ввода внутрь. Второй метод предусматривает переход с самонесущего изолированного провода на кабель ВВГнг до ввода в дом. Недостатком первого варианта является относительно низкая огнестойкость изоляционной оболочки СИП, поэтому вводить такой кабель в деревянные строения не рекомендуется. Недостатком второго варианта является наличие перехода от кабеля одного типа к проводу другого вида. Представители энергоснабжающей организации могут запретить использовать соединения до прибора учёта электроэнергии.

Проблему решают следующими способами:

1. Для повышения пожарной безопасности ввод СИП в дом выполняют с использованием специальных гофрированных рукавов, металлических или пластиковых труб, предварительно обработав их поверхность материалом в виде краски или пасты, устойчивой к высоким температурам и открытому огню.
2. Чтобы не было прямого соединения двух кабелей разного вида, на фасаде здания устанавливают устройства защиты. К ним подводят изолированный провод, а от них протягивают другой кабель по фасаду, заводят внутрь дома и подключают к прибору учёта электроэнергии. Для защиты автоматических выключателей используют специальный бокс.

Какой вариант использовать решают на месте. Преимуществом первого способа является отсутствие устройства защиты, нуждающегося в дополнительной защите и обслуживании. Преимуществом второго метода является обеспечение высокого показателя огнестойкости без необходимости использования дополнительных защитных материалов, а также защита места прохода кабеля через стену дома автоматическим выключателем. В этом случае устанавливать дополнительное средство защиты до прибора учёта электроэнергии не потребуется.

Технология монтажа и ремонта провода СИП на опорах

В современных энергетических системах повышение уровня надежности и электробезопасности стал одним из главных приоритетных направлений развития. В новых конструирующихся линиях электропередач стали использоваться провода СИП, также на них заменяются находящиеся в эксплуатации линии. Провода СИП применяются не только в магистральных линиях и их ответвлениях, но и при вводе питания в здание.

Монтаж проводов СИП на опорах

Навигация

• Монтаж кабеля на cтолбы
• Ручная раскатка проводов
• Соединение кабеля
• Подключение ввода здания магистрали
• Наземный способ от столба
• Подземный способ от столба
• Ремонт СИП

Вернуться к навигации

Монтаж кабеля на cтолбы

Воздушные линии электропередач с изолированными проводами (ВЛИ) или провода СИП имеют свои особенности при строительстве. Монтаж СИП на опорах, как и при любых строительных работах, проходит этап подготовки территории, заключающейся в вырубке деревьев, кустов, очищении от преград и т.д. Для удобства до начала сборки  кронштейны крепят к столбам на земле с помощью стального ленточного хомута, не поддающегося процессу коррозии, затем лишние ленты удаляют.

Монтажные работы на опорах

После установки опор с кронштейнами переходят к этапу сборки ВЛИ. Температура окружающего воздуха должна быть не менее 20?С. Как отмечалось выше, технология монтажа СИП имеет особенность при раскатке проводов, т.е. необходимо сохранить целостность изоляции до ввода в эксплуатацию. Барабаны с проводами установлены на машине, и, используя специальные роликовые арматуры и канаты-лидеры, равномерно распределяются по опорам.

Вернуться к навигации

Ручная раскатка проводов

Процесс раскатки с барабанов вручную возможен только в том случае, если строительная длина не превышает 100 м при сечении жилы каждой фазы не более 50 мм², также на объектах и территориях с высотой пролета менее 50 м.

Ручная раскатка и монтаж СИП для каждого пролета одинакова и проходит в несколько этапов:

1. Первая установленная опора является анкерной, с которой начинается непосредственно сама линия электропередач. Барабан с СИП размещают на расстоянии не менее высоты опоры, на конец провода укрепляют канат с помощью монтажного чулка.
2. На последующих промежуточных опорах используют и монтируют роликовые арматуры, в которые сразу складывают канат. Весь процесс прокладки проходит под контролем электромонтера. Барабан должен вращаться равномерно и одномоментно с процессом натягивания каната. Скорость раскручивания барабана ограничивается 5-ю км/ч, изолированные проводники не должны соприкасаться с поверхностью грунта и любыми другими предметами и объектами.
3. Конечная опора предполагает фиксацию с помощью зажима несущей нулевой жилы на кронштейн анкерной опоры, при этом фазные жилы остаются свободными для присоединения нагрузки.
4. По завершении прокладки СИП на опорах на первой анкерной опоре устанавливают динамометр с лебедкой и начинают их натягивать. Динамометром контролируют прикладываемую силу, которую определяют по документации, при этом контролируя качество процесса. После окончания прокладки и стягивания проводники оставляют висеть на некоторое время.
5. Монтаж СИП на первой анкерной опоре должен проходить с учетом закрепления несущей жилы на кронштейне с помощью фиксирующего зажима. После стягивания стальным хомутом демонтируют устройства прокладки (ролики, лебедки). Оставляют необходимую длину, срезают и удаляют бухту.
6. На промежуточных опорах проводники с роликов переносят и фиксируют в зажимах, одновременно отделяя нулевую жилу пластиковым клином от фазных жил. Роликовый аппарат после этого удаляют, стальными хомутами стягиваются все жилы с двух сторон. Расстояние от зажима должно составлять 150 мм. Дополнительный хомут позволяет крепить фазные проводники под зажимом.

Раскаточные ролики на опорах

Вернуться к навигации

Соединение кабеля

Закончив монтаж СИП на опорах, начинается подсоединение к линии питающей сети, от которого пойдет ввод к объекту или зданию.

1. Подключение к питающей магистральной линии осуществляют при помощи плотных герметических зажимов. Для этого удаляют изоляцию проводника, на концах которых предусматривают установку зажима, и с помощью пресса сжимают до полного контакта. При наличии неизолированных проводников магистральных сетей присоединение происходит таким же образом, где вместо зажимов можно использовать специальные гильзы с герметизирующим материалом для неизолированных проводников.
2. Зажимы для ответвления используются для подключения вводов к магистральным линиям с неизолированными проводниками. В магистральных ответвлениях рекомендуется использование проводников без несущей жилы, при этом все жилы закрепляются одним стальным хомутом в зажиме.
3. При невозможности снять изоляцию проводника при подключении ввода к объекту применяют зажим для прокалывания. Зажим позволяет проколоть изоляцию вплоть до самой жилы при затяжке болтового соединения, которое можно контролировать калибровочной головкой.

Вернуться к навигации

Подключение ввода здания магистрали

Для присоединения ввода жилого помещения вручную к магистральной линии используется кабель СИП-4, число одинаковых жил в котором составляет 4. Питание жилого помещения можно осуществить двумя способами.

Вернуться к навигации

Наземный способ от столба

Данный способ предполагает подсоединение внутренних проводников жилого помещения к близлежащей опоре, которая должна находиться на расстоянии не более 25 м от объекта. В противном случае потребуется установка дополнительной опоры (столба) в 10-ти метрах от объекта. Высота пролета подходящего питающего провода должна составлять более 6 м.

Схема проводки до частного дома

Перед тем как провести присоединение изолированных проводов СИП вручную при помощи зажимов, необходимо провести проводку по стенам и фасаду здания или жилого помещения. Для жесткой фиксации применяются анкерные зажимы, представляющие собой петлю с кронштейном (на стенах монтируются с помощью дюбелей). Минимальное расстояние между поверхностью земли и анкерными зажимами составляет 2,75 м.

Подключение СИП к дому

После этого идет ввод проводника в здание или жилое помещение. При расположении электрического щита снаружи провод СИП подключается непосредственно к нему. Для соединения внешнего щита с внутренней проводкой используется кабель ВВГнг. Если щит находится внутри здания, изолированный провод необходимо провести через стену, прежде установив специальную металлическую гильзу. Однако рекомендуется перенос щита на внешнюю сторону здания и также использовать кабель BВГнг для ввода внутрь. Завершающим этапом является присоединение ввода к магистральной линии на опоре. Ручное присоединение включает в себя установку анкерных кронштейнов, закрепление к ним проводов, натягивание провода с помощью роликовой арматуры, фиксацию конца проводника зажимом с последующей насадкой на кронштейн.

Подключение СИП кабеля к магистрали

Вернуться к навигации

Подземный способ от столба

Подземная прокладка позволяет обеспечить защиту от негативных воздействий окружающей среды и коротких замыканий при обрыве проводов. Этапы монтажа:

1. Подготовка траншеи для кабеля глубиной 0,8 м, если проходит под дорогой, то увеличивают до 1 м. В траншею спускают проводник с опоры.
2. Прокладка проходит в специальной гильзе, сделанной из металла или пластика. Она используется и на выходе из траншеи по опоре на высоте более 2 м. Ввод в здание или жилое помещение проходит под фундаментом также посредством гильзы. Либо по фасаду здания при расположении электрического щита снаружи.
3. После этого закапывают траншею и устанавливают специальные метки с указанием о прокладке кабеля.

Схема проводки под землей

Вернуться к навигации

Ремонт СИП

При повреждении кабеля СИП во время работы необходимо провести соответствующие ремонтные работы. При незначительных повреждениях изоляции какой-либо из жил ремонт проводится без отключения питания. Восстановление изоляции жилы проходит с помощью наложения клеящего двойного слоя изоляции. Жилу извлекают клином из пластика на время наложения клеящейся массы.  При длине, не превышающей 2 м, жгут не подлежит замене при проведении восстановительных работы фазных жил. Поврежденный участок удаляется, и заменяется на новый провод с теми же характеристиками. В зависимости от условий работ используются как зажимы для ответвления, так и прокалывающего типа.

При ремонте длинных участков вначале отключает питание от сети. Выполняют заземление. Далее проводник отсоединяют и спускают на поверхность земли на канате. Производят замену проводника, монтаж на опоре и подключение к питанию.

Если питающий ввод жилого помещения или здания поврежден на 20% и более, то необходимо провести ремонтные работы. Нагрузка должны быть отключена. Отключение питания от сети на усмотрение работников и в зависимости от условий проведения работ. Производят отключение питающего ввода путем отсоединения сначала фазных проводников опоры, затем несущего. Для предотвращения падения концы должны быть зафиксированы. Ремонт проводят на земле, предварительно спустив веревкой, освобождая от кронштейна. После окончания ремонта все действия производят в обратном порядке.

Для надежной работы и длительной эксплуатации необходим правильный монтаж СИП и своевременный ремонт при обнаружении нарушений в работе, что позволит повысить надежность в электроснабжении потребителей.

Прокладка проводов в SIP — заботы домовладельца

После установки, структурно-изолированные панели /
3 комментария
/ Электрика, Электропроводка

Когда вы строите дом с традиционным каркасом, вы не задумываетесь о предварительном планировании электрической системы. Конечно, вы можете говорить о достаточном количестве розеток на кухне или о том, что в вашей комнате для хобби достаточно мощности для различных источников света и оборудования. Однако, как правило, это не проблема при строительстве стандартного дома 2×4. Прокладка проводов в SIP-панелях требует немного больше предварительного планирования.

Люди, которые строят дома из деревянного каркаса с SIP, должны быть немного более активными, чем люди, строящие дома из бревен. Причиной для беспокойства являются закрытые панели, используемые для создания внешних стен их дома. Эти структурные изолированные панели более известны как SIP. Эти жесткие панели с твердым сердечником являются основным материалом, используемым для наружных стен вашего дома. Они обладают отличными изоляционными свойствами и предварительно изготавливаются перед доставкой на строительную площадку. Они готовы к установке и установке по прибытии, поэтому любая нестандартная работа выполняется на предприятии производителя.

Как провести провод через стену SIP?

Поскольку SIP представляют собой твердую изоляционную пену, окруженную жесткими панелями, это не так просто, как взять Sawzall и прорезать отверстие в гипсокартоне. Вы должны отметить на своем электрическом плане расположение всех розеток, осветительных розеток и выключателей, соединений проводки, телефонной розетки, розеток кабельного телевидения и компьютерных цепей.

Производитель ваших SIP-панелей будет использовать эту информацию для размещения кабелепроводов и расположения электрических коробок на стеновых панелях вашего дома. Горизонтальные каналы обычно размещаются на стандартной высоте выключателей и розеток.

В зависимости от конструкции производителя вертикальные канавки могут проходить через тело панелей или располагаться вблизи края панели. Эти горизонтальные и вертикальные кабелепроводы позволяют электрику прокладывать провода по периметру конструкции и прокладывать проводку с одного этажа на другой.

Если у вас есть особые потребности, вы должны обсудить свой план со своим подрядчиком или поговорить напрямую с представителем SIP, чтобы убедиться, что ваши идеи физически возможны и будут надлежащим образом реализованы во время строительства ваших SIP.

Поскольку все панели предварительно изготавливаются до того, как они будут доставлены на вашу рабочую площадку, рекомендуется не усложнять внешние стены. Ограничьте свою проводку в стенах SIP переключателями, освещением и розетками и спланируйте минимальные требования кода.

Попробуйте разместить свои каналы на других уровнях дома через обычные внутренние стены и полы. Возможно, вы захотите рассмотреть стену с обычным каркасом, на которой расположен электрический щит. Там много проводов, и это может быть более практичным решением для этой конкретной области. Поговорите со своим подрядчиком о том, какой метод наиболее эффективен для этой области вашего дома.

Как каналы влияют на изолирующий фактор SIP?

Изолирующие свойства панелей SIP делают их очень привлекательной альтернативой для строительства. Однако, когда вы ставите под угрозу твердое ядро, вы снижаете изоляционную способность материала. Часть работы заключается в том, чтобы убедиться, что после завершения проводки дорожки и пустоты заполнены пеной. Это восстанавливает R-фактор и гарантирует, что у вас будет правильно изолированный дом.

Этот этап в строительстве дома как бы невидим. Это область, в которой можно сделать плохо или не сделать вообще, и на первый взгляд никто не мудрее. Изоляция этих каналов требует много времени и дополнительных трудозатрат для установщика. Вы и ваш подрядчик должны внимательно следить за тем, чтобы все полости были должным образом заполнены пеной после протягивания проводов и завершения электромонтажных работ.

Прокладка проводов в SIP-панелях — минимизация потребности в электричестве к наружным стенам твой дом. Несмотря на то, что ваш деревянный каркасный дом имеет специально построенные наружные стены, ваши внутренние перегородки представляют собой стандартную конструкцию 2×4. Исключив все требования к электропитанию вашей SIP-стены, кроме основных, вы сэкономите время, труд и деньги.

Подумайте о своих будущих потребностях, пока вы планируете свой план электроснабжения. Гораздо проще и экономичнее добавить доступ для будущих нужд сейчас, чем потом. Не пренебрегайте своими будущими целями, урезая текущий бюджет. Планируйте хорошо и планируйте с умом.
