Обвязка свайного фундамента: нужна ли — как сделать правильную обвязку
Технология обвязки свайного фундамента позволяет повысить его прочность, придать конструкции жесткость и устойчивость. Обвязочным поясом называется конструкция, которая объединяет оголовки опорных элементов в единую конструкцию по контуру фундамента, по линиям возведения внешних и межкомнатных несущих стен.
Варианты обвязки
Для монтажа обвязочного пояса применяются различные материалы — дерево, металл, железобетон. Тип обвязки фундамента на сваях подбирается с учетом вида свай, их сечения и длины, размеров постройки, материала стен, нагрузки на основание.

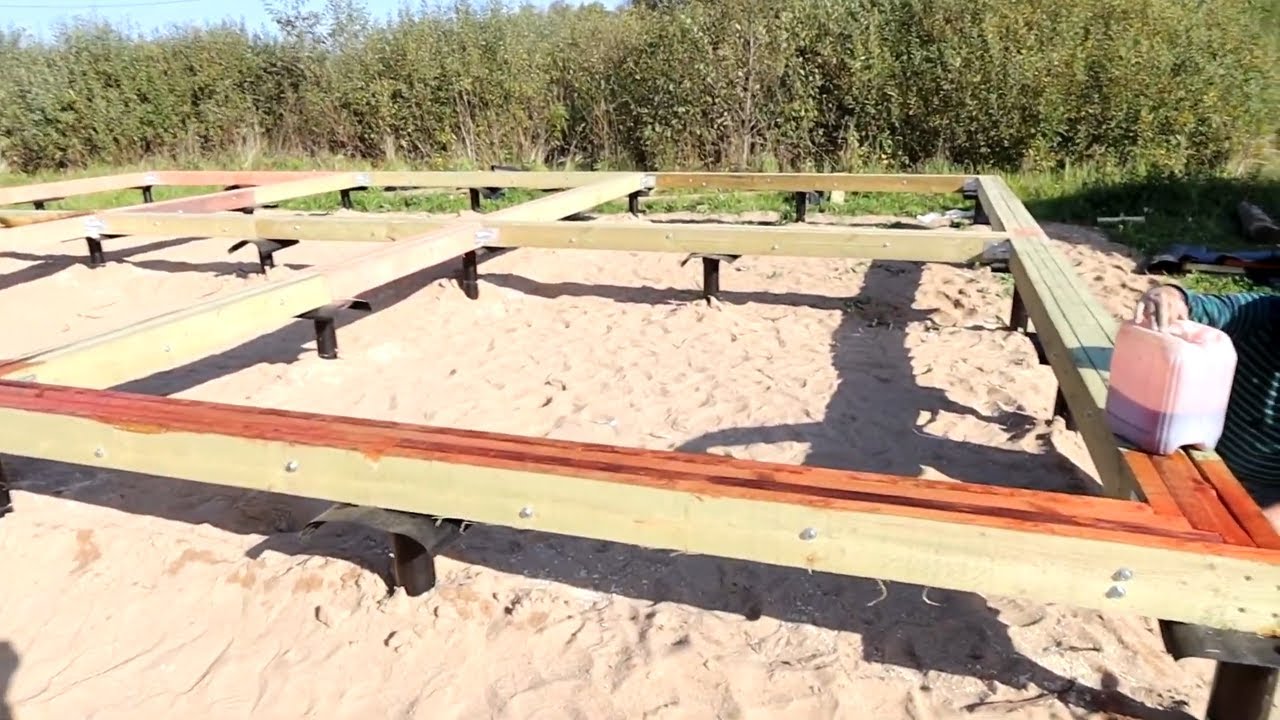

Обвязка свай брусом
Этот вид обвязки винтовых свай и ж/б опор применяется для строительства легких построек высотой в один или полтора этажа — деревянных, каркасных и щитовых домиков. Для монтажа используют брус из древесины хвойных пород — сосны и ели, реже из лиственницы. Чтобы защитить дерево от влаги, гниения и насекомых-вредителей, брус обрабатывают антисептиками, антипиренами или комбинированными огнебиозащитными составами.
Этапы монтажа обвязки на свайно-винтовом или забивном ж/б фундаменте:
- Проверяют правильность установки свай, монтируют оголовки, покрывают их рубероидом.
- Запиливают концы бруса для монтажа угловых соединений.
- Элементы обвязки укладывают на оголовки, места стыков бруса прокладывают жгутом для лучшего уплотнения.
- Проверяют горизонтальность обвязки уровнем, крепят брус к оголовкам с помощью саморезов.
- Готовый обвязочный пояс покрывают гидроизоляцией.
Обвязка свай доской
Обвязочный пояс при строительстве свайного фундамента можно сделать из доски. Элементы обвязки ставят на ребро и соединяют между собой. Такая обвязка получается легче, чем из бруса. Поведенные доски легко вытягиваются струбцинами и сохраняют заданную форму после того, как будут сбиты вместе. Выровнять брус большого сечения своими силами практически невозможно.
Чтобы сделать обвязку винтового или ж/б свайного основания действуют в следующем порядке:
- Между оголовками и обвязкой устраивают гидроизоляционный слой.
- Берут предварительно антисептированные доски, отмеряют, отпиливают нужный размер, ставят на ребро и сбивают по принципу «елочки». Это значит, что состыковка досок в углах выполняется зигзагом.
- Выводят плоскость с помощью рубанка, проверяют диагонали.
- Всю конструкцию прикручивают к оголовкам с помощью сантехнических шурупов — «глухарей».
Обвязка свай швеллером
Чтобы сделать обвязочный пояс для одноэтажного дома из пенобетона, шлакоблока или газосиликата, используют стальные балки — швеллер, двутавр или профтрубу. Двутавровая Н-образная балка используется в тех случаях, когда к прочности фундамента предъявляются повышенные требования.
Монтаж связевого или рамно-связевого каркаса производится следующим образом:
- Верхушки свай обрезают в один уровень, заполняют полые трубы бетонным раствором, монтируют оголовки.
- Стальные балки помещают на сваи таким образом, чтобы места стыков приходились на оголовки.
- Балки обрезают под углом 45 градусов и соединяют угловые стыки сваркой.
- Обвязочный пояс приваривают к оголовкам, монтируют диагональные и дополнительные горизонтальные связиСварные соединения зачищают от шлака и окалины, металл покрывают битумной мастикой.
Обвязка свай железобетонным ростверком
Обвязка фундамента железобетонным ростверком обходится на 30% дешевле металлической, однако имеет ряд недостатков. Основные из них — это трудоемкость монтажа и невозможность начала строительства дома до полного отвердения бетонного раствора. Для набора бетоном прочности требуется 26-28 дней.
При обвязке фундамента на сваях монолитным ростверком действуют следующим образом:
- Подготавливают арматуру, щиты и доски для сборки опалубки.
- Выравнивают сваи и надевают на них оголовки.
- Собирают опалубку, укладывают внутрь нее армокаркас.
- Арматурный каркас приваривают к сваям и заливают опалубку бетонным раствором.
Заключение
Отсутствие обвязки при возведении загородных коттеджей и дачных домов на участках со сложным рельефом и пучинистым или рыхлым грунтом приводит к тому, что на каждую сваю будет оказываться неравномерная нагрузка. Как следствие, опоры проседают или напротив, выталкиваются на поверхность. Фундамент деформируется, что приводит к перекосу стен, образованию трещин и разрушению постройки. Обвязочный пояс дает возможность сохранить геометрию свайного фундамента, исключает его проседание, обеспечивает долговечность зданий из любых материалов, включая кирпич, блок, брус или бревно. При условии правильных расчетов такой фундамент прослужит не меньше 100 лет.
Как сделать обвязку фундамента из бруса или доски?
Блог
- Сообщение от
admin
20
Авг
Надежность и устойчивость каркасного здания находится в прямой зависимости от обвязки — нижней и верхней.
Нижняя обвязка служит опорой для стен, поэтому ее необходимо прочно зафиксировать на фундаменте. Только при использовании материалов высокого качества и соблюдении всех технологических требований сооружению суждена многолетняя эксплуатация.
Для чего требуется обвязка фундамента
Обвязка — это уложенное на фундамент основание для установки дома. Она служит строению защитой от негативных природных факторов, а потому к ней предъявляются повышенные требования прежде всего в плане влагоустойчивости.
Также обвязка равномерно распределяет вес сооружения по периметру. Если фундаментом служат сваи или столбы, то при обвязке брусом все элементы образуют единую конструкцию — ростверк.
Материалы для обвязки
Обвязка фундамента выполняется из бруса или доски.
Наиболее подходящим материалом является хвойная древесина. Если сравнивать ее с лиственной, то очевидны следующие преимущества:
- большая износостойкость;
- меньшая гигроскопичность;
- наличие в древесине смол, служащих профилактикой гнилостных процессов и грибковых поражений;
- более высокая прочность;
- сравнительно низкая стоимость.
Гидроизоляционные требования
Перепад температур может привести к образованию сырости в точках соприкосновения древесины с бетоном. Во избежание гниения между фундаментом и древесиной помещают гидроизоляционный слой. Обычно для этой цели используется полиэтилен или рубероид.
Виды обвязки
Обвязка брусом, бревном либо доской имеет каждая свои особенности.
- Если в качестве обвязки используется не строганный брус, то диаметр его сечения может быть разным: 15Х15 см, 20Х15 см, 20Х20 см. Чем выше показатель сечения, тем устойчивее опора к механическим нагрузкам. В силу строгого соблюдение размеров этого пиломатериала, монтаж его более прост. Недостаток — подверженность растрескиванию. Брус обязательно обрабатывается химическими веществами, противодействующими гниению. Соединение элементов может производиться прорезанием выемок в соседних брусках, размером в 0,5 от толщины бруса. Другой способ — вырезки под скошенным углом и другие.
- При обвязке досками вышеуказанных проблем удается избежать. Сплоченная доска (3-4 скрепленных вместе доски) более устойчива к нагрузкам. Недостаток — усушка, но при многослойности конструкции данный фактор теряет актуальность. Доски пропитываются антисептиком. Экономить на качестве пиломатериала не стоит — гниющая древесина быстро делает конструкцию непригодной. Сечение доски также может быть различным: 15Х5 см, 20Х5 см. Крепят доски в шахматном порядке.
- Бревно способно выдержать повышенное механическое давление, за счет своего веса делает конструкцию надежной и прочной. Но из-за неправильной конфигурации и трудностей монтажа бревно применяется крайне редко.
Сплоченная доска (3-4 скрепленных вместе доски) более устойчива к нагрузкам. Недостаток — усушка, но при многослойности конструкции данный фактор теряет актуальность. Доски пропитываются антисептиком. Экономить на качестве пиломатериала не стоит — гниющая древесина быстро делает конструкцию непригодной. Сечение доски также может быть различным: 15Х5 см, 20Х5 см. Крепят доски в шахматном порядке.Популярными являются два варианта — обвязка брусом и доской. Многие застройщики отдают предпочтение сшитой доске.
Деревянная обвязка свайного фундамента
Обвязка свайного фундаментапредполагает создание ростверка, при котором доски «сшиваются» в 3-4 слоя. Некоторые сооружают бетонный ростверк, но деревянный гораздо предпочтительнее. Его конструируют из бруса сечением 20Х15 см или из трех сшитых досок 20Х5 см.
Обвязка из бруса
Этапы создания ростверка следующие.
- Вначале проверяют горизонтальность фундамента. Превышающие требуемую длину сваи обрезают или заглубляют сильнее. Горизонтальность проверяют с помощью натянутой веревки.

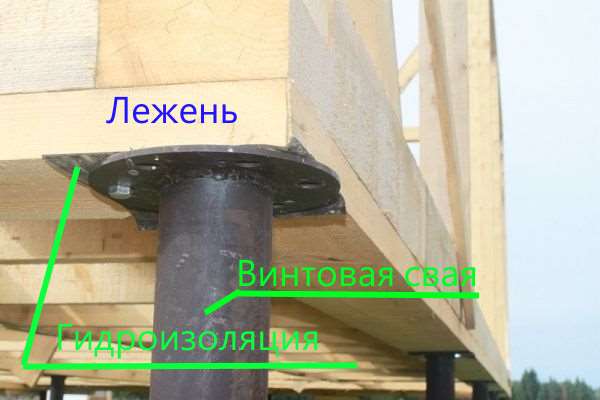

- К сваям, выступающим из грунта более чем на 50 см, привариваются металлические «шляпки», имеющие крепежные отверстия для бруса. Если сваи ниже 50 см, то «шляпки» делаются из обрезков труб большего, нежели у свай, диаметра. После этого к ним привариваются металлические пластинки.
Сначала укладывают гидроизоляцию, а затем начинают обвязку свайного фундамента с угла:
- кладут два смежных бруска, потом другие;
- когда соединены все элементы, необходимо еще раз убедиться в горизонтальности и строгой прямоугольности обвязки, при необходимости произвести исправления;
- брусья закрепляются на «шляпках», начиная с углов;
- саморезы нужно размещать по продольной оси брусков для равномерного распределения нагрузок.

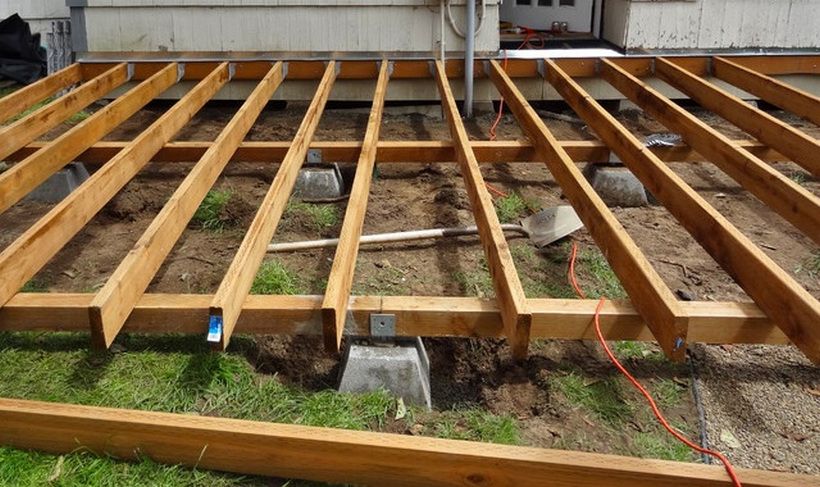

Обвязка из доски
Благодаря обвязке доской сваи соединяются в одну прочную конструкцию, объединяющую лаги пола, стены и фундамент. Если не создать такую конструкцию, неизбежно возникнут перекосы и усадка строения.
Преимущества обвязки из доски по сравнению с брусовой:
- меньшая деформация и неподверженность растрескиванию;
- доски легче соединяются в одну линию;
- меньшая масса доски создает удобства при работе;
- доски не требуют предварительной сушки;
- доска выдерживает большую нагрузку, чем брус аналогичной толщины.
Недостатком обвязки из доски считается ее недолговечность, хотя тут многое зависит от породы древесины.
Этапы обвязки:

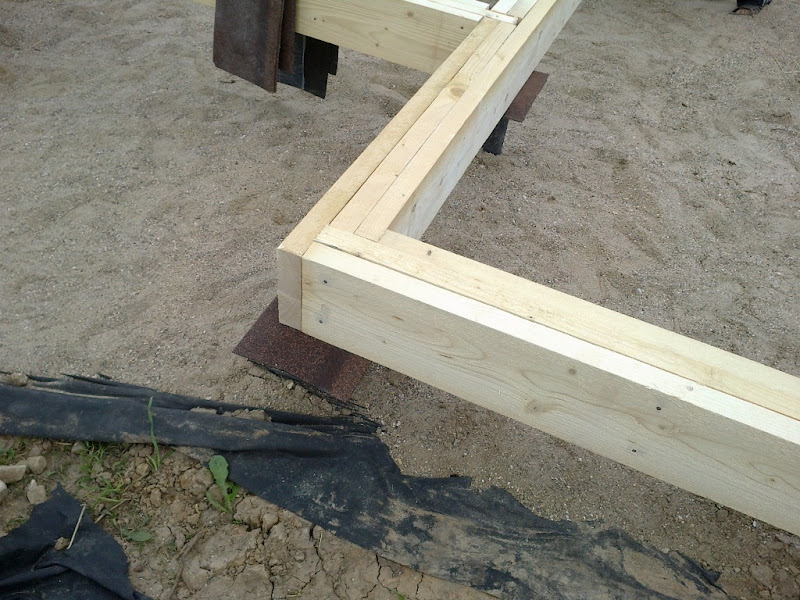

- Из нескольких досок сшивается брус. Такой наборный брус скрепляется гвоздями в два ряда.
- Брус из четырех и более досок изготовляется так: вначале сшиваются первые три, а затем остальные.
- Обвязка начинается с периметра, торцы соединяются с помощью гвоздей.
- Проверяется соответствие всех размеров, в том числе диагональных.
- Выполняется соединение остальных досок.
- Все доски для большей прочности утягиваются специальными шпильками.
- С помощью болтов или шпилек выполняется крепеж обвязки.
- На сваи привариваются «шляпки».
Подводя итоги
Нижняя обвязка фундамента обеспечивает поддержку стеновых конструкций и упрощает монтажные работы при укладке половых лаг. Соблюдая технологические требования и используя качественные, обработанные специальными составами материалы, можно обеспечить сооружению прочность и долгий срок эксплуатации.
Конструкции, устойчивые к разжижению
Конструкции, устойчивые к разжижению
| |||||||||
| |||||||||
Для достижения этих характеристик в здании
Трубы на фото соединяли дваСтроительство сейсмостойких зданий — Фундаменты
- В хорошем ли состоянии сваи на вашем участке?
- Ваш дом правильно привязан к свайному фундаменту?
- Ваши свайные фундаменты должным образом поддерживаются связями?
- У вас железобетонные плитные фундаменты?
Сваи в вашем доме в порядке?
Сваи — это короткие деревянные или бетонные столбы, вкопанные в землю под вашим домом, которые поддерживают остальную часть вашего дома.
Сваи поддерживают опоры, которые, в свою очередь, поддерживают балки под полом вашего дома.
Проблема
Если ваш дом стоит на поврежденном деревянном или бетонном свайном фундаменте, он может рухнуть со свай во время землетрясения.
Для проверки
- В целом
Сваи:- стоя
- равномерно поддерживает опоры
- не ослаблена и не обнажена в результате земляных работ или находится слишком близко к вершине насыпи?
- Деревянные сваи
Имеются ли на ваших деревянных сваях признаки гниения или повреждения сверлом, когда вы втыкаете в сваю отвертку или нож? - Бетонные сваи
Ваши бетонные сваи треснули или крошатся?
Решение
Если ваши сваи повреждены, смещены или подорваны, их необходимо отремонтировать или заменить. Это непростая задача, поэтому обратитесь за советом к профессионалу.
Ваш дом правильно привязан к свайному фундаменту?
Проблема
Если ваш дом не закреплен должным образом на свайном фундаменте, он может соскользнуть со свай при землетрясении.
Для проверки
- Соединения сваи и фундамента в хорошем состоянии?
Проверьте соединения между:- опоры и сваи
- несущие и балки.
Они не должны быть незакрепленными, ржавыми или сломанными.
Решение
Убедитесь, что все ваши сваи соединены с опорами, и почините сломанные.
На рынке представлены специальные крепления, которые можно устанавливать на существующие бетонные и деревянные сваи.
Бетонные сваи
Вставьте отверстие в бетонные сваи ближе к верху, примерно на одинаковом расстоянии от верха и каждой стороны сваи.
Протяните провод через отверстие и закрепите его на противоположных сторонах держателя.
Используйте оцинкованную проволоку и крепеж, если только ваш дом не находится в пределах 500 метров от береговой линии или гавани. В этом случае используйте Z-образные гвозди и косые гвозди из нержавеющей стали, чтобы они не ржавели.
Деревянные сваи
Соедините деревянные сваи и опору вместе с помощью Z-гвоздей, по одному с каждой стороны сваи и опоры. Вставьте косые гвозди в опору, чтобы прикрепить ее к верхней поверхности сваи.
Без соединений свай
Если у вас вообще нет соединений свай, обратитесь к специалисту по строительству.
Ваши свайные фундаменты должным образом поддерживаются связями?
Проблема
Если ваш дом не закреплен на сваях, он может рухнуть во время землетрясения
Проверить
- Раскреплены ли сваи?
Сначала загляните под свой дом и проверьте, закреплены ли сваи.Если вы видите диагональные деревянные раскосы между сваей и опорами или балками, ваш дом может быть достаточно раскреплен.
В домах, построенных после 1980 года, уже могут быть распорки или анкерные сваи, достаточно глубокие, чтобы предотвратить их опрокидывание.
- Есть ли у вашего дома стены по периметру (это внешний периметр вашего фундамента)?
Если в вашем доме нет стен по периметру или есть только горизонтальные доски, вам может пригодиться дополнительная распорка фундамента.Если ваш дом имеет бетонную фундаментную стену по периметру, ваш дом может быть уже достаточно закреплен.
- Есть ли у вас бетонные фундаментные стены по периметру?
Если ваш дом имеет бетонную фундаментную стену по периметру, проверьте:- Стена треснула или рушится? если стена треснула, возможно, ваш свайный фундамент сдвинулся.
- Деревянный каркас все еще надежно соединен со стеной?
- Проржавел какой-нибудь крепеж?
- У вашего дома бетонные угловые стены?
Если в вашем доме есть бетонные угловые стены, рассмотрите возможность добавления распорок, особенно если высота стен превышает 600 мм.
Решение
Проконсультируйтесь с дипломированным профессиональным инженером, чтобы спроектировать правильное решение для крепления вашего дома, которое может быть деревянным или листовым.
Деревянные связи
При деревянных связях раскосы при уклоне не более 45 градусов закрепляют между сваями и несущими/балками или бетонными угловыми стенами.
Каждая скоба соединена с каркасом пола, который проходит параллельно ему, будь то несущий или балочный.
Листовые раскосы
В листовых раскосах используется такой материал, как обработанная фанера или фиброцемент, чтобы придать конструкции жесткость и прочность. Оставьте зазоры или отверстия для вентиляции пола.
Неармированные бетонные фундаменты
У вас есть железобетонные плитные фундаменты?
Проблема
Фундаменты из бетонных плит не могут опрокинуться, как свайные фундаменты, но они неглубокие и могут сильно треснуть из-за оползней и разжижения грунта, особенно если плита не армирована. Правильно армированная плита может лучше противостоять землетрясениям.
Для проверки
- Обратитесь в местный совет по номеру
Трудно определить, является ли бетонная плита неармированной, путем ее осмотра, но в вашем местном совете могут быть сведения о строительстве.
Решение
Если вы знаете, что у вас фундамент из неармированной бетонной плиты, обратитесь за консультацией к дипломированному профессиональному инженеру или специалисту по фундаменту.
