Ракетная печь из профильной трубы своими руками: варианты изготовления, чертежи, фото

Ракетная печка является популярным вариантом, когда речь заходит о создании агрегата своими руками, способного обогреть помещение или стать подобием плиты в походных условиях. Чертежи и схемы подобной конструкции должны иметься в наличии у людей, любящих туризм.

Свернуть

• О конструкции
• Общий принцип работы
• Простейший вариант ракетной печи
• Подготовка материалов
• Инструменты
• org/ListItem»>Чертеж
• Инструкция по изготовлению
• Печь “Робинзон”
• Материалы
• Инструменты
• Чертеж
• Пошаговая инструкция
• Усовершенствование конструкции
• Печь “Антошка”
• org/ListItem»>Материалы
• Инструменты
• Этапы изготовления
• Вывод

Создать печку своими руками не сложно – потребуется немного времени, подходящие инструменты, материалы, устойчивые к воздействию открытого огня и сильному нагреву. Подобная печка имеет несколько особенностей, отличий, делающих печку выгодным вариантом для изготовления.

Стационарная походная ракетная печь устанавливается, как внутри помещений (коттеджей, дачных домиков) вдоль стены, так и на специальной площадке, в том числе и на открытом пространстве. Подходит для качественного отопления помещения площадью 45-50 м2 (учитывается наличие/отсутствие перегородок, стен, отдельных комнат, высота потолков).

О конструкции

Ракетная печь Робинзон состоит из таких элементов, как:

• Топливник.
• Труба для отвода образующегося дыма.

Особенность конструкции – топливный бункер располагается не только по вертикали, но и горизонтально, под углом. Способ размещения зависит от желания человека, особенностей строения, в котором готовая печь будет устанавливаться.

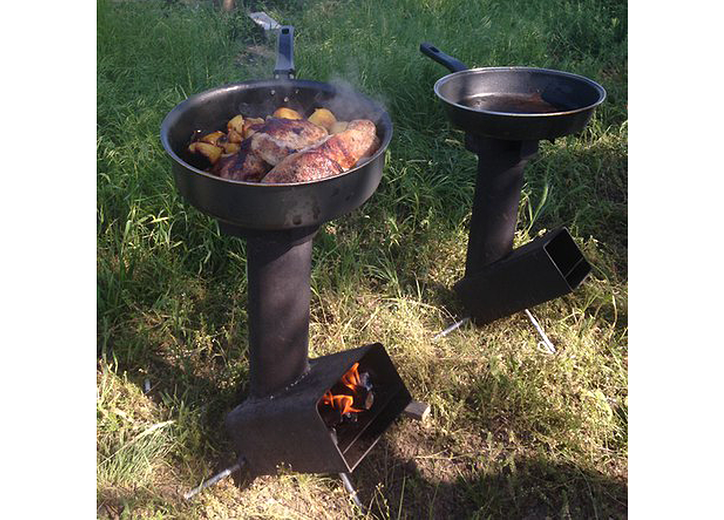

Так выглядит ракетная печь из трубы

Также может быть использован такой вариант, при котором топливный бункер будет располагаться между дымоходом и двумя элементами горизонтального участок трубы. Это делается для того чтобы удлинить нагреваемую в процессе сжигания топлива поверхность, увеличив тем самым КПД и время прогревания помещения.

Обычные схемы для создания печей имеют:

• Топку, расположенную вертикально и соединенную с дымоходом отрезком трубы (длина его может быть разная). Соединяющий элементы участок используется для приготовления пищи (варочная панель).
• Топку, расположенную непосредственно рядом с трубой (схема используется в том случае, когда печь должна выполнять функцию отопительного агрегата).
• Топку, закрепленную под углом к трубе (для удобства закладки топлива в специальный отсек).

Печка может иметь сразу две топки. Особенность – их расположение по бокам конструкции в вертикальном положении. Трубы должны быть с большим размером сечения. Предназначение печи – нагревание емкости с жидкостью, которая устанавливается на специальную подставку (такой вариант используется для подачи горячей воды).

Варианты конструкции

к содержанию ↑

Общий принцип работы

Принцип работы всех разновидностей конструкции – ракеты примерно одинаков:

• Твердое топливо (дрова) закладываются в топку.
• Производится розжиг.
• В процессе нагревания под действием пламени и сгорания вырабатываются газы.
• Начинается их движение по вертикальному участку трубы.
• Подачу обеспечивает специальный канал, по которому быстро движется «вторичный воздух», являющийся уже нагретым.
• Нагретые газы поднимаются к основанию трубы.

Основной принцип работы схож с пиролизными котлами. В результате на выходе из печи, в верхней части конструкции достигается максимально возможная температура. Ее и используют для отопления, нагрева воды, приготовления пищи. Для удобства можно сделать специальную площадку для размещения емкостей, прикрепив ее к верней части трубы.

Большим и значимым для пользователя преимуществом ракетной печи является ее экономичность – дров, а также другие виды твердого топлива, расходуются мало, КПД высокий (около 65%). Для того чтобы повысит качество функционирования достаточно подкинуть в топку опилки, бумагу, ветки или сухую траву.

к содержанию ↑

Простейший вариант ракетной печи

Простая походная печь ракетного типа отличается легкостью самостоятельного изготовления, экономией времени и ресурсов в процессе использования, компактностью размеров и габаритов. На все работы потребуется затратить 2-3 часа с подготовкой инструментов и материалов, что очень удобно в условиях похода или дачи.

Конструктивная особенность, которую нужно учитывать – нижняя часть агрегата, выполняющая роль дна топливной камеры (колосника) должна быть выполнена подвижной. Делается это для облегчения процесса закладки дров и загрузки их в топочный бункер.

Если используются щепки, то выдвижной элемент конструкции является удобной подставкой в процессе закладки топлива в печь. Дополнительно подвижная часть значительно облегчает процесс очистки агрегата от золы.

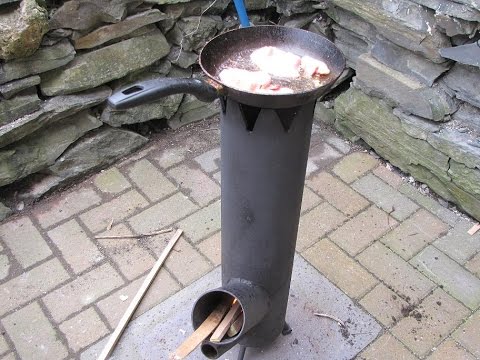

Простая ракетная печь из трубы

к содержанию ↑

Подготовка материалов

Для изготовления ракетной печи потребуется приобрести:

• Трубу с сечением квадрат (15 см×15см×3, 40,5 см) – 1 шт.
• Трубу также квадратной формы (оптимально выбирать 15см×15см×3, 30 см) – 1 шт.
• Стальную полоску (рекомендуемые размеры 30см×5см×3 мм) –таких элементов нужно купить 4 шт.
• Еще вариант стальной полоски ( с параметрами идеальными для работы14см×5см×3 мм) – 2 шт.
• Решетку, выполненную также из хорошего металла (стали) ( выбирать размеры30см×14см) – 1 штука.

Дополнительно потребуется купить стальной прут (3:5 мм) – 2,5 метра, чтобы изготовить решетку самостоятельно при желании. Качественная  печь робинзон своими руками – это минимальные затраты финансов, немного внимания и времени.

к содержанию ↑

Инструменты

Для проведения всех необходимых работ потребуются:

• Болгарка.
• Сварка.
• Ножницы по металлу.

Также нужно иметь защитные очки и перчатки.

к содержанию ↑

Чертеж

Проводятся работы по схеме и чертежу, указанному ниже:

Чертеж простейшей ракетной печи из профильной трубы

к содержанию ↑

Инструкция по изготовлению

Все работы по созданию отопительного устройства должны проводиться поэтапно. Руководство к действию состоит из нескольких шагов, которые нужно выполнять последовательно:

• Трубы квадратные нужно разрезать на заготовки необходимого по чертежу размера.
• Сделать на них разметку с учетом того, что один из их краев потребуется срезать (угол среза составляет 45 градусов). Работы выполняются болгаркой.
• Получившиеся трубы потребуется аккуратно сварить – в итоге должна получиться конструкция, по форме напоминающая сапог.

Делая печь робинзон своими руками и, используя чертежи, важно соблюдать рекомендации по размерам деталей, которые там содержатся. Следующие действия будут такими:

• Делаются пропилы (сверху трубы или по ее бокам) – размеры составляют 20 мм в глубину и 3,5 мм в ширину (в них будет установлена подставка для установки емкостей).
• Стальную полоску (которая имеет параметры 30см×5см×3 мм) 1 штуку из приобретенных, нужно разрезать ровно пополам.
• Вторую оставшуюся полоску из стали (также с параметрами 30см×5см×3 мм) разметить точно посередине.
• Приварить к ней для качественного выполнения всех этапов работ, элементы с двух сторон от разрезанной полосы (должна получиться крестообразная форма).
• Стальные полосы (размеры, которые нужно выбрать 30см×5см×3 мм) – оставшиеся 2 штуки и оставшиеся отрезки длинной 14 см сваривается рама, которая будет выдвижной.
• Элементы привариваются не рядом, а внахлест.

Далее проводятся  следующие работы, которые являются завершающими.

Сверху уже готовой рамы, используя точечный сварочный аппарат, прикрепляется готовая решетка (приобретенная дополнительно/специально) или нарезанные по нужной  длине части прута из хорошей стали. Расстояние, на котором прикрепляются части, составляет 1 см. Затем, сверху трубы устанавливается подставка, решетка задвигается в топочный бункер. Основные работы про производству печи можно считать законченными.

Наступает этап проверки и поведения испытаний. Требуется заложить в топку немного твердого топлива и растопить печь, если не выявлено проблем в ее работе, нужно дождаться полного остывания всех элементов конструкции. В завершении можно провести работы по окраске печи, чтобы защитить части от коррозии. Для этого применяется жаропрочная краска. Повысить комфорт эксплуатации можно, приварив к дверце топочной камеры ручку.

к содержанию ↑

Печь “Робинзон”

Удобная и функциональная Ракетная печь Робинзон является отличным вариантом для использования в походе или на даче. Изготовить ее также не сложно, используя чертежи и схемы. Своими руками легко можно создать агрегат, который будет очень похож на заводской.

Печь “Робинзон”

к содержанию ↑

Материалы

Для изготовления своими силами качественного изделия для обогрева потребуется приобрести следующие материалы:

• Лист стали (для изготовления корпуса топочного бункера размером15см ×10см×30 см ) – 1 штука, толщина 3 мм.
• Пластинки из качественной стали (не менее 3 мм) параметры материала составляют 30см×15 см –их потребуется взять 2 шт.
• Стальные крепкие пластинки с показателями 10см×30 см – согласно классическому варианту проекта потребуется 2 шт.
• Пластины, также выполненные из хорошей стали 10см×15 см – 1 штука.
• Металлическая пластина параметры: 15см×20см×3 мм – 1 штука (для изготовления поддувала).
• Труба, диаметр которой равен10 см (высота 60 см) – 1 штука (металлическая).
• Отрезки от арматуры диаметром в 7 или 8 мм – 1,2 метра (потребуется для изготовления решетки колосника).
• Кольца, диаметр которых не меньше 3 см – 3 шт.
• Вертикальный стояк (10 см) – 1 шт.
• Кольцо диаметром 11 см – 1 шт.
• Гайки ( выбирается значение детали d13) – 3 штуки.
• Отрезок стальной трубы с резьбой – их нужно для работы 3 шт.

к содержанию ↑

Инструменты

Для проведения всех необходимых работ потребуются, как и в прошлом варианте:

• Болгарка.
• Сварка.
• Маркер.
• Ножницы по металлу.

Также нужно иметь защитные очки и перчатки.

к содержанию ↑

Чертеж

Походная печь Робинзон своими руками собирается по следующему чертежу:

Чертеж печи “Робинзон”

к содержанию ↑

Пошаговая инструкция

Все основные работы потребуют аккуратности, внимания, но не отнимут много времени – около 3 часов с подготовкой. Основные действия предполагают следующие шаги:

• Подготовка пластины, которая будет отделять в готовой конструкции топку от поддувала – потребуется приварить к ней отрезки арматуры (расстояние 1 см от каждого элемента) – в итоге получится колосниковая решетка.
• К имеющейся в числе материалов для изготовления пластине для удобства прикрепляется колосниковая решетка, после, используя сварочный аппарат, нужно надежно полученный элемент прикрепить к боковым и задней стенке будущей топки. Особенность работ: нужно перед началом приваривания отступить от низа по краю30 см.
• Следующий шаг проведения работы – сваривание угловых элементов соединений задней и боковых стенок топочной камеры.
• Затем приваривается дно камеры.

После этих этапов следует переходить к завершающим действиям. Здесь выполняются такие действия, как прикрепление гаек, которые нужны, чтобы печь устойчиво стояла. Далее к ним при желании крепятся ножки. Затем действия такие:

• Крышка топки, если она предусмотрена выбранным вариантом чертежа, прикрепляется к корпусу (используется сварка).
• Следующий этап – разметка трубы (для этой цели потребуется использовать яркий маркер по металлу).
• После производится срез под углом в 30⁰ (получается по очертанию правильный овал).
• Каждую из обязательных к использованию труб из комплекта материалов нужно приставить отверстием овальной формы ровно к середине крыши конструкции.
• Потребуется обвести трубу (маркером).
• Получившейся рисунок нужен для того, чтобы по его контуру провести вырезку отверстия (работа осуществляется с использованием сварки, напряжение может потребоваться увеличить).
• Затем в получившееся отверстие вваривается труба, расположить ее по схеме нужно вертикально.

Дополнительно рекомендуется на трубу нужно надеть, а затем и закрепить подставку (для емкости/кастрюли с едой или водой).

В конце прикрепляются ножки (по желанию), проводится первый пробный запуск (с минимумом твердотопливного элемента). Если захочется открасить конструкцию, то перед этим нужно полностью остудить всю конструкцию.

Готовая самодельная печь “Робинзон”

к содержанию ↑

Усовершенствование конструкции

Удобная походная печь Робинзон своими руками собранная по схеме, может быть усовершенствована.

Первое, что можно сделать – приварить к основной конструкции дверку с ручкой, чтобы иметь возможность контролировать количество выделяемого тепла или количество дров в топке. Она будет открываться не в сторону, а  вверх.

Оптимальный вариант – изготовление заслонки, которая будет открываться в нескольких положениях:

• вниз или влево;
• затем вправо.

Такую заслонку нужно установить в приваренные заранее на стенки уголки, размеры выбираются 1Х1 см или, как вариант для увеличения -1,5 смХ1,5 см.

Дополнительные способы усовершенствование печи «Робинзон» – увеличение толщины стали для топочной камеры с 3 до 5 мм.

Для участка, где труда проходит вертикально, можно использовать квадратное, а не овальное отверстие.

Подставку и ножки можно создавать из различных материалов, используя наиболее удобные варианты.

Последнее, что можно сделать: к топке приварить широкую металлическую пластину или прикрепить металлические уголки к трубе, чтобы ставить на них емкость для воды. Таким образом получится ракетная печь с варочной поверхностью.

Ракетная печь с варочной поверхностью

к содержанию ↑

Печь “Антошка”

Этот востребованный вариант туристическо-походного типа печи потребует несколько больше времени на самостоятельное изготовление. Печь-ракета модели «Антошка» отличается удобством конструкции. Особенность печи этого типа – присутствие дополнительной нагреваемой в процессе работы агрегата плоскости.

Она является также подставкой для емкости (варочная панель) и усилителем нагревания помещения. Следовательно, печь «Антошка» может быть использована для обеспечения горячей водой дачного дома или туристического лагеря.

Печь “Антошка”

к содержанию ↑

Материалы

Для того чтобы самостоятельно изготовить печку, нужно приобрести следующий набор материалов:

• Трубы квадратной формы (с параметрами материала 15 см×15см×3 мм. Учитывается и длина, которая в этом варианте должна быть 40,5 см) – 1 шт и (15см×15см×3 мм, также длина элемента равняется 18 см) – 1 шт и (10 см×10см×3 мм, с длиной изделия 60,5 см) – 1 шт.
• Пластинка металл/сталь (30см×15см×3 мм ) – 1 шт.
• Пластина также выполненная из хорошего, устойчивого к нагреванию металла (параметры должны быть такими – 15см×15см×3 мм ) -1 шт.
• Металлический качественно выполненный уголок (5см×5см×3, длина 30 см) – 1 шт.
• Уголок из металла большего размера (5см×5см×3, длина 40,5 см) – 1 шт.

Дополнительно потребуется арматура/прут диаметром 8 мм, длина материала составляет в этом варианте исполнения 30 см –  таких прутов потребуется приобрести 4 шт.

Для изготовления собственными усилиями колосниковой решетки потребуется арматура диаметром 8 мм, длина ее равна 17 см – 8 штук. Важно не забыть приобрести треугольные металлические косынки, которые потребуется использовать для установки варочной панели, сталь в них должна быть 3 мм – 2 штуки.

к содержанию ↑

Инструменты

Для проведения всех необходимых работ потребуются, как и в прошлом варианте:

• Болгарка.
• Сварка (для надежного крепления всех элементов).
• Маркер.
• Ножницы по металлу (для работы с мелкими элементами).

Также нужно иметь защитные очки и перчатки.

к содержанию ↑

Этапы изготовления

Для изготовления печи «Антошка» потребуется сделать:

• Разметить имеющуюся в материалах трубу (поставить ее вертикально).
• Сделать на ней затем аккуратные срезы, выполнив их под углом в 30⁰.
• В задней части трубы, предназначенной для топки, вырезать отверстие, размер которого составляет 12×10 см.

Вторая часть работ:

• В нижней части элемента также важно не забыть вырезать отверстие, размер которого немного увеличится и будет составлять по чертежу 15×15 см.
• Далее потребуется произвести соединение этих двух элементов.
• Задняя стена топки должна быть заварена заранее подготовленной для этого пластиной из огнестойкой и качественной стали.

После к нижнему отверстию вариации ракетной печь робинзон снаружи  нужно приварить отрезки металлических прутов. Расстояние, на котором проводится работа, составляет 1-1,2 см. далее работа предполагает следующие действия:

• Для изготовления такой части агрегата отопления, как камера поддува (поступления воздуха) используется отрезок размером 18 см, являющейся частью квадратной трубы. Без нее функционирование печи в целом не допускается по соображениям безопасности.
• На нем нужно сделать срез под углом в 30⁰ (в итоге размер этой часть конструкции составляет 10×18 см).

Получившаяся деталь должна иметь дно и две стенки. Ее лучше всего поставить на подставки – так достигается комфорт для последующей работы. Их изготавливают из металлических уголков, прикрепляют путем приваривания к дну конструкции.

Далее начинается работа над основной частью печи (верхней). Шаги будут следующими:

• Топка будущей печи (верхнему отверстию) – к ней приваривается или иным способом крепится (если сварка отсутствует) имеющаяся в комплектации материалов труба. Ее важно крепить в строго вертикальном положении. Здесь важно помнить, что требуется соблюдать максимальную аккуратность.
• Изделия треугольной формы, выполненные из металла (на качестве здесь лучше не экономить), нужно поставить на ребро, что повысит устойчивость этой части конструкции для создания необходимой комбинации элементов.
• Затем их приваривают/прикрепляют к трубе и дополнительно к верхней части конструкции.
• Продолжается создание агрегата тем, что к краю топочного отверстия, который находится вверху (передний по отношению к мастеру, выполняющему работу) приваривается пластина размером 3дм×1,5 дм×3 мм.

Завершающая часть создания: нужно приварить к верхней части вертикально расположенной трубы уголки – это будет подставка, на которую устанавливается емкость для приготовления пищи или разогрева еды. Арматуру нужно согнуть (90⁰ – полуокружность), получившиеся уголки привариваются к трубе с четырех сторон на расстоянии 30 см друг от друга.

к содержанию ↑

Вывод

Печь Робинзон имеет различные варианты для изготовления. Это не только хороший вариант для отопления небольшого дома или палаточного городка в условиях похода, но и настоящая варочная панель, способная обеспечить горячей пищей. Дополнительно, используя печи Робинзон, изготовленной своими руками, в которой имеется крепление для емкости с водой, можно обеспечить подачу горячей воды.

Ракетная печь своими руками, печь ракета из кирпича, из профильной трубы своими руками

Рассказываем, как изготовить самодельную турбо печь, используя для этого простые и доступные материалы, которые у многих людей есть под рукой (например, из трубы подходящего диаметра).

В любом случае достать все необходимые «комплектующие» для сборки печки — не проблема.

Предлагаем разные варианты конструкции — на выбор. Отличаются они по видам используемых материалов и сложности изготовления.

Чтобы сделать ракетную печь своими руками чертежи особо и не нужны. Но в случае необходимости их можно без проблем найти в интернете.

Как выглядит самая простая конструкция самодельной турбо печки, можно посмотреть на схеме ниже.

Изготовлена реактивная печь из металлической трубы диаметром 110 мм. Ножки можно сделать из строительного уголка.

Все ракетные печи (и самодельные в том числе) можно разделить на две основные группы:

• стационарные — идеально подойдут для дачи и частного дома, а также для гаража;
• переносные — это компактные печи, которые предназначены для походов и отдыха на природе (их еще называют походными).

Помимо этого, ракетные печи отличаются и по виду используемого топлива. Широко распространены печки на дровах. Но встречаются также «ракетницы», которые могут работать на топливных гранулах.

Преимущества использования ракетной печи вы можете посмотреть на картинке ниже.

Пожалуй, одним из самых главных аргументов в пользу выбора печи-ракеты является ее экономичность и универсальность. Помимо того, что сама печка требует минимального количества топлива для продуктивной работы, само топливо может быть даже самого низкого качества.

Например, можно использовать не только сухие дрова, но и хворост, сырые ветки и даже траву.

Содержание

Как сделать ракетную печь из кирпича

Так называемые ракетные (или реактивные) печи, используемые для приготовления пищи, обычно изготавливают из круглой или профильной трубы.

Однако для реализации данного проекта потребуется не только труднодоступный для многих людей металл, но и сварочный аппарат, а также хотя бы минимальный опыт сварки металла. Не каждый обладает такими «богатствами».

Что же тогда делать, отказываться от этой идеи?

Не торопитесь! Вовсе не обязательно ставить крест на своих планах, потому что всегда найдется альтернативный вариант.

По крайней мере, мы его уже нашли на просторах интернета и хотим поделиться с вами.

Альтернативный вариант ракетным печам из металла

Если нет возможности достать круглые и профильные трубы или вы «не дружите» со сваркой, можно построить ракетную печь из кирпича.

Для этого подойдет как обычный красный кирпич, так и огнеупорный. Согласитесь, что кирпич достать намного проще, чем металл?

В сегодняшней статье расскажем, как сделать ракетную кирпичную печь с минимальными вложениями ресурсов, сил и времени.

Своим личным опытом строительства кирпичной печи поделился с нами автор YouTube канала Creative Cement.

Обратите внимание: в отличие от металлической «версии» ракетной печи, кирпичная — предназначена только для стационарного использования.

Основные этапы работ

Строительство печи необходимо выполнять на ровном основании — в идеале это должна быть забетонированная площадка.

Выкладываем «на сухую» первый ряд кирпичей, формируя основание ракетной печи. Сверху наносим слой цементно-песчаного раствора и стягиваем правилом.

После этого укладываем второй ряд кирпичей. Спереди печи оставляем зазор — технологическое отверстие для удаления золы.

Нарезаем необходимое количество заготовок из стального круглого прутка и укладываем на «подушку» из раствора. Таким образом, у нас получится колосник.

Далее укладываем третий ряд кирпича и уже на этом уровне начинаем формировать загрузочную камеру, установив кирпичи вертикально под небольшим углом.

Из листового металла вырезаем дверцу для загрузочной камеры. Соединяем ее с металлической полосой с помощью петель и устанавливаем в раствор. Поднимаем на пару кирпичей уровень вертикальной камеры сгорания. Ракетная печь готова!

Загружаем подготовленные дрова в загрузочную камеру и с помощью газового баллончика с горелкой разводим огонь.

После того, как ракетная печь вышла на свой рабочий режим, в верхней части камеры сгорания устанавливаем металлическую подставку, на которую можно поставить чайник, чтобы вскипятить воду, или кастрюлю, чтобы приготовить первое блюдо.

Видео по теме

Подробно о том, как сделать ракетную печь из кирпича, можно посмотреть в авторском видеоролике ниже. Спасибо за внимание.

Ракетная печь из круглой трубы: находка для дачников

В сегодняшней статье рассмотрим довольно интересный вариант самодельной печи-ракеты, которую можно использовать для приготовления пищи на улице (например, на даче). Идея принадлежит автору YouTube канала Leo Besson.

Необходимые материалы:

• круглая труба диаметром 170 мм;
• круглая труба диаметром 50 мм;
• листовой металл толщиной не менее 3 мм;
• швеллер;
• резьбовая шпилька и шайбы.

Достоинства данной печки заключаются в том, что она довольно быстро разгорается и поддерживает стабильно высокую температуру.

Дополнительно стоит отметить ее компактную конструкцию — вы без проблем можете прихватить с собой самодельную ракетную печь на рыбалку, если планируете ехать на автомобиле.

Основные этапы работ

Первым делом необходимо изготовить корпус ракетной печи (или камеру сгорания). Для этого нам потребуется круглая стальная труба диаметром 170 мм с толщиной стенки 5 мм.

Отрезаем от нее кусок длиной 340 мм. Зачищаем наружную поверхность болгаркой с кордщеткой.

Из листового металла толщиной 3-5 мм вырезаем круг, предварительно просверлив по центру отверстие с помощью корончатого сверла.

Далее понадобится стальная круглая труба диаметром 50 мм. Отрезаем от нее кусок длиной 340 мм (по длине корпуса).

Размечаем заготовку, высверливаем в ней отверстия, а потом вырезаем болгаркой продольные пазы — как показано на фото.

Круг из листового металла привариваем к корпусу ракетной печи (к нижней его части). Внутрь устанавливаем трубу диаметром 50 мм. Привариваем ее к диску.

Верхняя часть печи

На следующем этапе в диске сверлим отверстие и нарезаем в нем резьбу. С помощью болта крепим к нему заслонку, вырезанную из листового металла.

К нижней части корпуса привариваем три отрезка швеллера, установив их на одинаковом расстоянии друг от друга.

Высверливаем в них отверстия, нарезаем резьбу и вкручиваем отрезки резьбовой шпильки (100 мм длиной каждая).

К нижней части резьбовых шпилек привариваем стальные шайбы. В результате у нас получились опорные ножки.

К верхней части корпуса ракетной печи приваривается «ушко», к которому крепится диск, вырезанный из листового металла. Получилась поворотная крышка.

К ней нужно приварить металлические пластины, на которые будет устанавливаться посуда.

В нижней части печи дополнительно нужно вырезать круглое отверстие и приварить кусок трубы диаметром 50 мм, на конце которого устанавливается заслонка.

Это отверстие можно использовать для розжига печи, а также в качестве дополнительного воздухозаборника.

Видео по теме

DIY Estufa ROCKET redonda , funcionara ¿??? (rocket stove)

Ракетная печь своими руками: из металлического уголка и керамической плитки

Обычно самодельные ракетные печи изготавливают из круглой или квадратной профильной трубы, и они полностью металлические.

Такие печурки легкие и компактные, поэтому их можно брать с собой на природу.

В данном обзоре мы рассмотрим еще один вариант ракетной печи — стационарного типа, из металлического уголка и керамической плитки.

Такую самодельную турбо печь очень удобно эксплуатировать на дачном участке. И смотрится она достойно.

Идеей изготовления стационарной печи-ракеты из уголка и плитки с нами поделился автор YouTube канала «Креативные цементные проекты».

Необходимые материалы:

• строительный уголок;
• керамическая плитка;
• арматура рифленая;
• глина и цемент;
• листовой металл.

Рекомендуем вам также прочитать статью-обзор: как из старого колесного диска от авто сделать катушку для садового шланга.

Пошаговый процесс изготовления ракетной турбо печи

Конструкция печи проста до безобразия, состоит из: камеры сгорания, загрузочной камеры и зольника. Внутри печи вмонтирован колосник из арматуры.

На чертеже ниже вы можете посмотреть размеры ракетной печи.

Первым делом отрезаем заготовки из металлического уголка, и свариваем каркас печи. Сварные швы надо будет зачистить лепестковым кругом.

Из цемента, глины и воды необходимо приготовить жаростойкий раствор. Также подготавливаем нарезанные по размеру кусочки керамической плитки.

На следующем этапе останется только обшить металлический каркас плиткой. Попутно устанавливаем кусочки арматуры (делаем колосник).

В завершении останется только вырезать из листового металла дверцу, и при помощи шарнирного соединения прикрепить ее к верхней части загрузочной камеры.

Также необходимо изготовить съемную подставку для посуды, которая будет устанавливаться сверху основной трубы (камеры сгорания).

Видео по теме

Подробно о том, как изготовить своими руками турбо печь, можно посмотреть ниже — в авторском видеоролике.

Rocket stove _ Wood stove _ Creative idea from iron frame, cement and clay

Самодельная ракетная печь мексиканского сварщика

Автор YouTube канала Neri herreria tv подробно показывает, как изготовить печь-ракету своими руками.

Основной материал — профильная труба 100х100 мм.

Также можно использовать профиль меньшего размера (например, если вы хотите брать печь с собой на природу).

Приступаем к работе по изготовлению турбопечки. Первым делом отрезаем с помощью болгарки три заготовки из квадратной профильной трубы разной длины:

1. 57 см;
2. 30 см;
3. 20 см.

Самая длинная заготовка — это вертикальная часть печи. Самая короткая — горизонтальная.

Заготовка длиной 30 см устанавливается под углом 45 градусов — через нее будет выполняться загрузка дров.

Сначала вырезаем в длинной заготовке два отверстия (нижнее отверстие — на расстоянии 7 см от края трубы).

Колосник автор решил сделать из арматуры. Нарезаем заготовки нужной длины, и затем привариваем их внутри вертикальной части печи с небольшим зазором.

Потом свариваем вместе вертикальную и горизонтальную части печи.

Для этого отрезок профтрубы (длиной 20 см) приваривается к заготовке длиной 57 см под прямым углом.

После этого привариваем третий отрезок профильной трубы длиной 30 см, отрезав у него один край под углом 45 градусов.

На торце горизонтальной профтрубы необходимо установить заслонку из листового металла — для регулировки подачи воздуха в камеру горения.

Также нужно будет установить дверцу на торец загрузочной камеры — ее также можно сделать из листового металла.

В нижней части вертикальной трубы автор устанавливает задвижку (чтобы процесс горения был длительный, нужно уменьшать количество воздуха, поступающего в камеру сгорания).

Для этого сначала необходимо приварить две направляющих из уголка. Потом вырезаем кусок металла подходящего размера и вставляем между краем профтрубы и направляющими.

Теперь самое время изготовить опорные ножки. Для этого нам потребуются круглые трубы разного диаметра.

Отрезаем четыре заготовки от трубы большего диаметра, и привариваем их к нижней части печи, как показано на фото ниже.

После этого отрезаем еще четыре заготовки из трубы меньшего диаметра — сами ножки. Вставляем их в посадочные места.

Для фиксации ножек в трубах большего диаметра делаются прорези и потом привариваются гайки. В них вкручиваем барашковые болты.

В результате ножки получились съемными, что очень удобно при транспортировке ракетной печи.

Для большей жесткости конструкции мастер решил приварить опорную стойку из куска круглой трубы между горизонтальной частью и загрузочной камерой.

Из обрезков арматуры изготавливаем подставку для посуды (кастрюли или сковороды). В верхней части вертикальной трубы нужно сделать четыре пропила болгаркой, чтобы можно было установить подставку.

Ракетная печь готова. Зачищаем сварные швы и красим термостойкой краской.

Видео по теме

Пошаговый процесс изготовления самодельной ракетной печи своими руками показан в авторском видеоролике.

ESTUFA ( ROKET — Cohete )-Como hacerla — Paso a Paso

Конструкция получилась сравнительно легкой и компактной. Благодаря тому, что она разбирается, можно без проблем поместить печь в багажник авто.

Походная ракетная мини-печь из профильной и круглой трубы

Еще одной идеей поделился автор YouTube канала Make it Metal. Его вариант самодельной печи ракетного типа чем-то напоминает предыдущую версию, но сама конструкция более проста в изготовлении.

Для данного проекта нам потребуются два вида стальной трубы: круглая и квадратная (профильная).

Помимо этого, потребуются и другие материалы:

• листовой металл;
• стальной уголок;
• болты (или шпильки) с гайками.

Первым делом отрезаем кусок профильной трубы нужной длины (размеры в данном случае — на ваше усмотрение). Это будет загрузочная камера для дров.

В профтрубе вырезаем отверстие, чтобы можно было приварить вертикальную часть реактивной печи (круглую трубу).

Далее отрезаем два уголка и вырезаем подходящего размера кусок листового металла. Уголки привариваем к профилю — они будут выступать в качестве направляющих.

Вставляем потом задвижку из металлической пластины. К задвижке привариваем резьбовую шпильку, на которую потом можно будет накрутить ручку.

А можно поступить проще — приварить перпендикулярно шпильке кусок круглого или квадратного прутка.

Колосник автор решил изготовить из стальной пластины. Отрезаем кусок пластины, сгибаем ее на конце под нужным углом, после чего сверлим отверстия.

Далее отрезаем кусок круглой трубы, обрезаем один край под углом, и затем привариваем его к профильной трубе.

К нижней части ракетной печи нужно приварить гайки, в которые вкручиваем мебельные болты (это у нас будут опорные ножки).

На последнем этапе останется только приварить к вертикальной части ракетной печи площадку для посуды, изготовленную из стальной полосы.

Видео по теме

Для более детального ознакомления с процессом изготовления самодельной реактивной печи из профильной трубы своими руками советуем посмотреть авторское видео.

Rocket Stove Mk3 and 2000 Subscriber winner!

Как сделать ракетную печь по японской технологии из кирпича

Автор YouTube канала Ogurki поделился простым и очень интересным способом, как сделать печь ракету из кирпича.

Причем без какого-либо цементного раствора или строительного клея — и буквально за 5-10 минут.

Чтобы сделать японскую печь ракету, потребуется 29 кирпичей. Кроме того, необходимо будет подготовить ровную площадку, на которой будет находиться печь из кирпича.

Например, можно сделать основание из строительных блоков или, как вариант, можно отдельно выложить площадку из тех же кирпичей.

Причем кирпич важно использовать не обычный, а огнеупорный. Дело в том, что обычный кирпич быстро потрескается и раскрошится от контакта с огнем.

Приступаем к работе. После того, как подготовили основание, собираем из кирпича печку.

Вертикальную часть (на которой будет находиться посуда) для надежности обвязываем стальной проволокой — чтобы кирпичи не развалились.

Колосник в данной конструкции печи не используется — особой надобности в нем нет.

По умолчанию для закладки дров используется первое отверстие (нижняя топка), однако можно делать закладку дров и через второе отверстие, которое выше (например, если дрова длинные и нет времени их пилить).

Преимущество данной ракетной печи в том, что для нее не требуется отводить постоянное место на участке.

Надо что-то приготовить — собрал за 5 минут и приготовил. Потом разобрал по-быстрому, и кирпичи в сарай. В общем, очень удобно.

Видео по теме

Ознакомиться с пошаговой инструкцией по изготовлению кирпичной ракетной печи вы можете в авторском видеоролике.

Печь-ракета своими руками + чертеж. Японская технология. Часть 2

Печь ракета из газового баллона

В данном случае рассмотрим еще один стационарный вариант реактивной печи. Однако уже будем использовать не кирпичи, а металл.

Для изготовления печи ракета своими руками будем использовать пропановый баллон на 27 л и профильную трубу.

Сначала необходимо подготовить пропановый баллон. Откручиваем вентиль, и заполняем баллон водой.

После этого отрезаем болгаркой опорный башмак и ручки. Делаем разметку, после чего вырезаем отверстие прямоугольной формы в центральной части баллона.

Варочную поверхность ракетной печи из газового баллона изготавливаем из листового металла.

Для этого вырезаем кусок нужного размера, делаем надрезы по краям и потом сгибаем буквой «П». Привариваем деталь к баллону.

Далее вырезаем болгаркой отверстие под дымоход, в роли которого выступает металлическая круглая труба (диаметр — на ваше усмотрение).

После этого отрезаем три заготовки из профильной трубы, и свариваем потом реактивную печку.

Сначала свариваем две профтрубы под углом 90 градусов. Потов «врезаем» третий кусок профиля под углом 45 градусов.

Далее из трех кусков профильной трубы свариваем Н-образную подставку. Привариваем ее к нижней части печи.

В завершении останется только зачистить сварные швы и покрасить печку краской. Но не обычной, а термостойкой.

Видео по теме

Пошаговый процесс работ по изготовлению самодельной печи можно посмотреть в авторском видеоролике.

가스통 난로 만들기 완성 4-4 (Finished making a stove)

А еще рекомендуем прочитать, как из газового баллона своими руками изготовить универсальную ракетную печь для дачи и частного дома. Правда, ее не получится использовать в гаражном помещении.

Компактная походная печь из профильной трубы

Предлагаем вашему вниманию еще один вариант самодельной ракетной печки, которую можно использовать как на даче, так и на природе, если вы часто путешествуете на автомобиле.

Несмотря на то, что принцип работы данной печи такой же, как и у всех предыдущих вариантов, выглядит она немного нестандартно.

Это из-за того, что автор решил модернизировать классическую печь-ракету, и сделать более практичный вариант.

Фишка в том, что помимо варочной поверхности, в данной конструкции присутствует еще дополнительное отделение, которое можно использовать для запекания разных овощей.

Первым делом нужно определиться с габаритами ракетной печи.

Потом отрезаем заготовки из профтрубы. Свариваем П-образную варочную поверхность и зачищаем сварные швы болгаркой.

Варочная поверхность имеет два отверстия с торца. К одному отверстию необходимо будет приварить топку с колосником, к другому — кусок трубы, на который будет устанавливаться дымоход.

После этого отрезаем заготовки из листового металла, и привариваем их между стенками варочной поверхности — и в итоге получаем то самое дополнительное отделения для запекания овощей. Чтобы процесс готовки проходил быстрей, необходимо будет изготовить крышку.

К нижней части ракетной печи привариваем четыре гайки — в них будут вкручиваться ножки, в роли которых выступают болты.

Последний штрих — покраска готового изделия термостойкой краской.

Видео по теме

С пошаговым процессом изготовления этой печи вы можете ознакомиться в авторском видеоролике. Идея принадлежит автору YouTube канала mansoo lee.

캠핑용 오븐 스토브 만들기 (Making oven stoves)

Как работает ракетная печь

Конструкция состоит из нескольких основных частей. Одной из них является топливная камера, которая может быть как наклонной, расположенной под углом 45 градусов, так и горизонтальной (это зависит от типа печки ракеты).

В топливную камеру загружаем мелкие щепки, и прогреваем «ракетницу». Потом подкладываем уже нормальные дрова.

Принцип работы печи ракеты довольно прост. В процессе горения дров внутри турбопечи создается естественная тяга и может даже появляться характерный гул — это связано с тем, что в печь входит холодный воздух, а выходит горячий дым.

Когда корпус прогревается, горение становится более интенсивным, и гул может быть уже более сильным. Это говорит о том, что подачу воздуха в печь нужно уменьшить, прикрыв заслонку на входе в печь.

В некоторых конструкциях ракетных печей за счет дожига пиролизных газов наблюдается более длительное горение дров, при этом интенсивность горения остается на том же уровне.

Благодаря этому, чтобы вскипятить даже большой объем воды (довести их до температуры 100 град.), требуется минимум времени. И одной закладки дров хватит не только чтобы чайник вскипятить, но и яичницу пожарить с колбасой.

Турбо-печь своими руками — отличный вариант для дачи

В сегодняшней статье мы расскажем, как сделать своими руками простую турбо-печь для приготовления пищи в полевых условиях.

Поскольку печка отличается компактными размерами, то ее можно использовать не только на даче, но и брать с собой на природу.

Идеей изготовления самодельной турбо-печи поделился с нами автор YouTube канала ideas corner. Берите на заметку.

Необходимые материалы:

• круглая труба из металла;
• листовая сталь;
• болты;
• водопроводный кран.

Рекомендуем также прочитать статью-обзор на тему: как из подшипников и куска швеллера изготовить своими руками станок холодной ковки.

Пошаговый процесс изготовления турбо-печи

Первым делом потребуется отрезать кусок круглой трубы подходящей длины (в зависимости от высоты печки).

При помощи болгарки прорезаем в трубе продольные пазы (3-4 пазов будет вполне достаточно), после этого привариваем трубу к основанию — диску из листового металла.

В качестве корпуса турбо-печи выступает кусок круглой толстостенной трубы. Надеваем его на первую трубу, и привариваем к диску.

В нижней части корпуса на расстоянии 2 см от края нужно просверлить отверстие, и приварить трубку с резьбой, на которую будет накручиваться кран.

На следующем этапе необходимо изготовить крышку (верхнюю часть печи).

Тут два варианта: либо можно найти готовую крышку в металлоломе, либо изготовить самостоятельно — например, из листового металла.

По центру крышки нужно просверлить отверстие, и вварить кусок круглой трубы — это будет сопло, из которого будет выходить пламя.

К крышке также необходимо приварить три болта, на которые будет устанавливаться кастрюля или же сковорода.

Впрочем, можно изготовить и более приличную подставку для посуды.

Надеваем крышку на верхнюю часть корпуса. Накручиваем кран на трубку в нижней части корпуса, и самодельная печка готова.

Видео по теме

GAS AND GASOLINE ARE NO LONGER NEEDED !! jet FURNACE! DIY

Как сделать простую турбо-печь на дровах (без использования вентилятора или компрессора)

А сейчас мы хотим поделиться с вами интересной идеей от автора YouTube канала Mr Novruz — будем делать своими руками турбо-печь для дачи.

Особенность самодельной печки заключается в том, что пламя на выходе получается очень мощным, однако при этом не нужно использовать вентилятор или компрессор для принудительного нагнетания воздуха внутрь топочной камеры.

С помощью такой турбо-печи можно быстро вскипятить воду, чтобы приготовить чай, или пожарить яичницу.

Необходимые материалы:

• стальная круглая труба;
• листовой металл;
• круглый пруток;
• квадратный пруток;
• водопроводный шаровой кран;
• кусок трубы с резьбой.

Если вы часто отдыхаете на дачном или придомовом участке, советуем прочитать статью: как сделать своими руками мангал-барбекю из тормозного барабана от авто.

Пошаговый процесс изготовления турбо-печи для дачи

В качестве корпуса печи используется стальная круглая труба диаметром 220 мм (длина заготовки — примерно 35-40 см). По бокам привариваем ручки.

В нижней части корпуса нужно приварить дно.

Отступаем от дна 4-5 см, и высверливаем отверстие, в которое ввариваем кусок круглой водопроводной трубы с резьбой.

На следующем этапе необходимо будет изготовить «сердечник». Отрезаем заготовки из круглого прутка, надеваем на них кольца, и обвариваем.

Готовый каркас устанавливаем внутрь корпуса печи таким образом, чтобы нижняя его часть опиралась на вваренный кусок трубы.

Из листового металла вырезаем круглую крышку, и высверливаем в нем по центру отверстие.

Устанавливаем ее внутрь корпуса, а сверху привариваем два круглых прутка с загнутыми краями — они будут удерживать крышку.

Потом необходимо будет приварить подставку для посуды (автор изготовил ее из квадратного прутка). На трубу с резьбой накручиваем шаровой кран.

Принцип работы самодельной турбо-печки

Внутрь топочной камеры укладываем подготовленные дровишки, поджигаем их, и сверху устанавливаем крышку.

С помощью вентиля на шаровом кране можно регулировать интенсивность горения дров внутри топочной камеры.

Видео по теме

FRIENDS GAS AND GASOLINE ARE NO LONGER NECESSARY !!! REACTIVE FURNACE !!!

Ракетная печь с жарочной поверхностью

Когда нужно приготовить что-нибудь съестное на природе (желательно с ароматом мяса), то нет ничего лучше ракетной печи с жарочной поверхностью. Ее быстро раскочегарить и требуется минимум топлива — всего лишь небольшие веточки или щепки. Загружаем дровишки в топливную камеру, разжигаем, ждем несколько минут и можно приступать к готовке.

Необходимые материалы:

• профильная труба квадратного сечения;
• листовой металл;
• стальная полоса.

В конструктивном плане самоделка представляет собой стандартную ракетную печь и съемную жарочную панель из листового металла.

Основные этапы работ

Первым делом изготавливаем из профильной трубы ракетную печь. Сначала свариваем горизонтальную и вертикальную части под прямым углом. После этого вырезаем отверстие и под углом 45 градусов ввариваем загрузочную камеру.

К нижней части печи привариваем два уголка для большей устойчивости конструкции.

На следующем этапе приступаем к изготовлению съемной жарочной поверхности. Для начала отрезаем лист металла и вырезаем по центру квадратное отверстие.

Из листового металла свариваем воронку пирамидальной формы. К нижней части привариваем квадрат из металлической полосы. Он нужен для того, чтобы можно было плотно надеть воронку на вертикальную часть ракетной печи.

В верхней части воронки привариваем два опорных элемента из металлической полосы, на которые будет опираться жарочная поверхность.

Устанавливаем панель из металла на опорные элементы и обвариваем по контуру. Потом зачищаем сварные швы.

Перед первой готовкой жарочную поверхность необходимо будет прокалить с растительным маслом, чтобы продукты не прилипали в процессе готовки.

Видео

Rocket Stove als genialer Grill — DIY Bauanleitung

В этой статье мы поделились с вами различными вариантами изготовления самодельной ракетной печи: из металла и кирпича, стационарными и походными (переносными) конструкциями, и все они выполняют свою функцию на 100%. Сделать такие печи под силу каждому.

Андрей Васильев

Задать вопрос

Печь для казана своими руками из трубы: габаритные чертежи, инструменты

Принцип приготовления пищи в казане аналогичен принципу русской печи: за счет постепенного снижения температуры пища томится под воздействие низкоинтенсивного тепла. Устройство можно приобрести в готовом виде или выложить кирпичной кладкой. Изготовить печь для казана своими руками несложно.

Содержимое

1. Что такое казан
2. Как работает печь
3. Схема и размеры
4. Подбор материалов и инструментов
5. Как сделать печь из трубы
6. Способы усовершенствования печи
7. С чего начать эксплуатацию

Что такое казан

Казань традиционная азиатка литой металл кастрюля с полукруглым дном для варки

Казан представляет собой казан, нижняя часть которого имеет вид полусферы. Благодаря такой форме его можно опускать в топку, что создает равномерное распределение воздействующего тепла.

Котел может быть изготовлен из тяжелого, но очень прочного чугуна или более легкого алюминия. Габариты его разные: от небольших вариантов на 2-3 литра до массивных на 10 и более. В средних казанах (до 8 литров) можно готовить на стандартной плите, если приобрести специальную подставку. Для массивных котлов требуется печь.

Толщина стенок посуды зависит от материала, из которого она изготовлена. Если это чугун, то они могут быть тонкими (2-4 мм). Алюминиевый казан имеет толстые стенки (около 10 мм), что предотвращает пригорание пищи и обеспечивает лучшее сохранение тепла.

Как работает печь

Печи для казана из трубы — недорогой вариант самодельного устройства для приготовления блюд восточной кухни

В прошлом кочевники, переезжая с места на место, возили с собой котлы. Очаг их использования был сделан простым. В вырытой яме, выложенной камнями, с разных сторон были проделаны две ямки. В одну из них, расположенную в нижней части, клали дрова, а через другую, сделанную сверху, выходил дым. Внизу конструкции разводили огонь, и сначала он обогревал только нижнюю часть. Этого было достаточно, чтобы растопить сало и пожарить мясо. Рис для плова готовился, когда камни, которыми были выложены стены, начинали медленно отдавать тепло.

Используемые сегодня печи имеют сходство с таким очагом, но сделаны из кирпича или металла и снабжены дымоходом.

Вариант, требующий минимальных трудозатрат, — изготовить кольцевую опору для котла и установить ее на мангал. Однако получить еду с едва заметным дымком можно только на плите. Он может быть кирпичным или металлическим. Печь под казан своими руками из трубы сделать несложно. Для качественного результата она должна иметь форму цилиндра и отверстие в верхней части гайки. Конструкция оснащена демпфирующей трубой.

Схема и размеры

Перед изготовлением печи для казана из трубы необходимо подготовить чертеж с размерами. Они зависят от назначения печи и частоты ее использования. Если это конструкция кафе, используемая труба должна иметь толстые стенки. Для личного использования достаточно размера 3-4 мм.

Также важно выбрать высоту: она зависит от габаритов котла и глубины погружения. Для малых и средних казанов достаточно показателя в 30-45 см.

Диаметр секции зависит от размера котла. Делать наоборот (покупать казан на трубку) не рекомендуется. Минимальная глубина погружения составляет 2/3 высоты конструкции.

Печь можно поставить на пол или на ножки. Во втором случае его будет легче обслуживать, не будут переутомляться мышцы спины повара.

Подборка материалов и инструментов

Чтобы сделать печь для казана своими руками, нужен сварочный аппарат

Подойдет простая водопроводная труба диаметром 25 см, от которой отрезается кусок длиной 45 см. Это можно сделать болгаркой. Также понадобятся 4 профильных уголка с полкой и квадратный кусок листового металла со стороной 255 мм (его толщина будет 4 мм). Для дверцы потребуются 2 петли, для ручек – 2 стальные планки длиной 25 см и шириной 5 см. Также потребуется подготовить металлический стержень длиной 20 см и толщиной 6-8 мм.

Из инструментов вам понадобятся:

• сварочный аппарат;
• Электроды МР-3 или АНО-21; дрель
• с набором подходящих сверл;
• файл;
• инструменты для разметки — простой карандаш, строительная лента;
• Болгарка с двумя кругами (для резки и зачистки).

Также желательно использовать верстак с тисками. Если такой возможности нет, подойдет компактный настольный прибор.

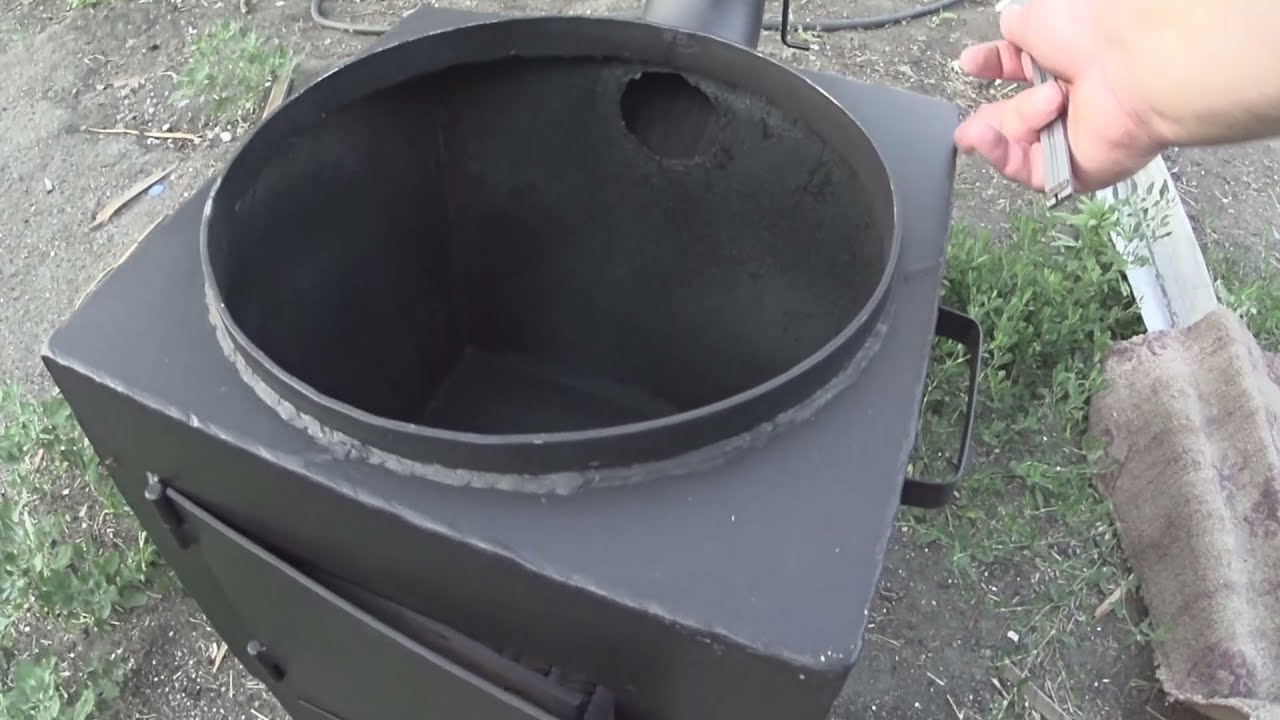

Как сделать печку из трубы

Труба обрабатывается болгаркой

Фрагмент трубы необходимых размеров обрабатывается болгаркой с зачистной насадкой, выравнивая края. Заусенцы удаляются напильником. В дальнейшем последовательность работы выглядит так:

1. Лист укладывается на ровную площадку, а затем в центральной части устанавливается труба. Они захватывают его в четырех точках через каждые 90 градусов.
2. Затем сбивается шлак и проверяется качество шва. После того как заготовка остынет, от угла отмечаются точки установки ножек. Делайте это снизу круговыми движениями на расстоянии 10 см от дна.
3. Ножки также устанавливаются через каждые 90 градусов. Одна полочка обрезана для улучшения шва. Ножка обхватывается под углом 25-30 градусов к трубной части. Внизу углы подрезаются так, чтобы доходить до соприкосновения пола с плоскостью. Также привариваются небольшие куски стального листа для увеличения площади контакта.
4. Сделать разметку для дверного проема. Его можно сделать прямоугольным или вырезать из трубы. Размеры проема 15х20 см. Дверь устанавливается на петли, а в закрытом положении фиксируется тягой (она должна быть приварена).
5. Ручки печи изготовлены из стальных полос, чтобы конструкцию можно было переносить. С каждой стороны отмечается по 5 см, деталь зажимается в тисках и сгибается молотком. Угол должен быть правильным. Затем детали привариваются к печке.
6. Обработка заусенцев и швов осуществляется болгаркой и напильником.

Печь при желании можно покрасить. Состав должен быть термостойким. Перед покраской поверхности обезжиривают растворителем.

Фрагмент трубы дымохода срезан сзади. На расстоянии 15 см от вершины создается отверстие по диаметру трубки. Затем из него делают изгиб под прямым углом. Направив его в отверстие, захватите в 3-х точках, проверьте положение и проварите за один проход. Затем на него надевается труба длиной 1,5-2 м. Последняя должна иметь защитный козырь в верхней части. Такая конструкция позволяет направлять дым вверх. Благодаря этому он не будет резать глаза повару.

Если есть желание сделать тягу сильнее, в нижней части печи делается несколько отверстий для вентиляции. Они расположены в ряд. Их диаметр должен быть 0,8-1 см. Возможна организация дополнительного паза, оснащенного коробом. Угли будут скапливаться там, а не выпадать. Также канавка выполняет роль поддувала.

Способы улучшения печи

Печь-барбекю можно комбинировать с мангалом

Есть несколько способов улучшить такую ​​простую печь. Один из вариантов – совместить его с мангалом. Для этого нужен сварочный аппарат. Эта процедура поможет сэкономить место на сайте. Вы можете прорезать места для размещения вращающихся шампуров и использовать печь в качестве барбекю.

Чтобы конструкцию было легко перемещать по участку, можно установить ее на тележку с колесами. Для украшения можно использовать кованые элементы и витиеватые прутья. Можно соорудить крышку в виде шапки для печки. Тогда окончательный дизайн будет похож на гнома.

Если у домовладельца есть старая стальная печь, которая теряет тепло при горении, вы можете вдохнуть в нее новую жизнь, покрыв ее экологически чистым огнеупорным материалом (кирпич или натуральный камень). Можно совместить с тандыром. Переносить такую ​​конструкцию с места на место не получится, а вот для приготовления пищи на открытом огне она отлично подойдет.

Как начать работу

В такой духовке можно готовить, когда выгорит имеющееся масло.

Когда самодельная печь будет готова, не стоит сразу приступать к приготовлению на ней плова. Во-первых, вам нужно выжечь имеющееся масло из стали. Если за основу была взята старая сантехническая труба, ее тщательно очищают изнутри металлической щеткой и тщательно промывают.

Когда трубка просохнет, можно первый раз закладывать дрова и проводить отжиг. В этом случае можно закладывать топливо в печь сверху. В дальнейшем дрова нужно будет загружать через дверь. Необходимо тщательно прожечь трубу, а затем удалить из конструкции шлак и остатки топлива.

После этого можно приступать к приготовлению плова или другой еды на плите. Дрова кладут вдоль верхнего края дверцы и поджигают. Когда они частично прогорят, на конструкцию можно поставить котел.

газовая плита с трубой и очагом из металла, таган и другие модели

Котлы

1. Функции
2. Виды
3. Как выбрать?
4. Лучшие модели
5. Советы по эксплуатации
6. Правила установки

Восточная кухня, особенно кавказская, на большинство людей производит поистине очаровательное впечатление. Но для того, чтобы им насладиться, недостаточно разбираться в рецептах и ​​даже иметь соответствующие блюда. включая котел. Большое значение имеет и вспомогательное оборудование, которое также заслуживает внимательного изучения.

Особенности

Котел равномерно прогревается открытым пламенем. Это означает, что стенки и дно имеют одинаковую температуру изнутри. Но добиться хорошего результата можно только при использовании качественной духовки. Существуют стационарные и мобильные печи для казанов. Первый тип можно использовать круглый год, а второй в основном нужен:

• путешественникам;
• для туристов;
• охотники;
• рыбакам.

Не надо думать, что в казане готовят только плов. Этот вид посуды широко используется в приготовлении мясных и рыбных блюд. Среди них широко распространены:

• рагу;
• уха;
• Супы разные;
• кондер

Любое из этих блюд гораздо практичнее готовить в казане с помощью плиты, а не на костре. Закрытый очаг надежно защищен от ветра, что позволяет сберегать тепло. Печи в большинстве случаев делаются разборными и оснащаются съемными ножками. Такая конструкция удобна для хранения и транспортировки.

Внешне печь похожа на круглый мангал.

Виды

Топки для казанов металлические или кирпичные. Если выбор сделан в пользу металлической конструкции, то идеальным решением станет нержавеющая сталь. Лишь изредка используют обычный черный металл, покрытый термостойкой краской. Но такая конструкция не очень совершенна и служит недостаточно долго.

Самый простой тип печи Топка цилиндрическая . В нем делают проем для загрузки топлива и дымовые щели. Сверху ставится котел и примерно 60-65% дна непосредственно контактирует с огнем.

Если нужна самая легкая печка для казана, то предпочтительнее тренога. Для его изготовления достаточно металлическую трубку согнуть в круг и приварить или прикрутить ножки. Это отличное мобильное изделие, однако не всегда обеспечивается равномерный прогрев стен.

Рассмотрим подробнее характеристики печей из:

• металла;
• кирпичи;
• глина

Металлоконструкции:

• относительно недороги;
• устанавливается без проблем;
• не создают затруднений при использовании;
• может деформироваться при интенсивном механическом воздействии.

Кирпичные печи имеют свои плюсы. Именно этот вариант лучше всего соответствует канонам, принятым в Средней Азии и Закавказье. Кирпич отлично держит тепло, позволяет использовать объемные, увесистые казаны. Однако изготовить такую ​​печь сложно и поэтому она очень дорогая.

Глиняные изделия проще других и имеют относительно скромные габариты, при этом их серьезным недостатком является неудовлетворительная прочность.

Дымоход и конструкция дымохода имеют противоречивые свойства. С одной стороны, такие добавки делают горение стабильнее и улучшают кулинарный результат. С другой стороны, печь утяжеляется и даже в некоторой степени теряет подвижность.

Некоторые варианты печей для казана работают на газовом топливе. Речь идет, например, о печи Kotlin TG-38 (объем 12 литров) и TG-48 (объем 22 литра).

Преимуществами газовых очагов являются:

• отсутствие копоти;
• без дыма;
• простота запуска;
• простота смены режима работы.

Котлин ТГ-38

Котлин ТГ-48

Есть газовые таганы. Примером такой конструкции является ТГ-26. Он был разработан для производства мобильного и относительно мощного устройства портативного исполнения. Модель ТГ-26 лучше всего подходит для казанов емкостью 6-8 литров, но в принципе можно использовать посуду емкостью 10-12 литров. Его основные параметры следующие:

• диаметр посадки — 0,26 м;
• масса с горелкой — 9,4 кг;
• высота с ножками — 0,72 м.

Также работает на газовых моделях ТГ-38 и ТГ-48. Газтаганы могут использоваться как на улице, так и в специально подготовленных помещениях. На таких очагах без проблем можно использовать даже чугунные казаны — основа достаточно крепкая. Сами печи также могут быть изготовлены из чугунных сплавов. Они позволяют экономить топливо, ведь очаг очень быстро нагревается и медленно остывает.

Значительный вес чугуна также является плюсом. Благодаря ему обеспечивается устойчивость конструкции. Немаловажно и другое свойство изделий из чугуна – они слабее ржавеют, чем изготовленные из стали. Чугун очень устойчив к нагреву и не прогорает. Из него можно сделать разные по внешнему виду конструкции, которые прослужат долго.

Что касается дымоходов, то они делятся на 3 основные группы:

• труба;
• решетка;
• треугольные надрезы в верхней части цилиндра незначительных размеров.

Среди уличных печей для казана наибольшее распространение имеют металлические квадратные изделия с трубными дымоходами. Изготавливаются в основном из стальных листов. Такие формы как:

• цилиндр;
• прямоугольная призма;
• квадратная призма;
• шестиугольная призма (реже с еще большим количеством граней).

Как выбрать?

В большинстве случаев будет правильно оборудовать печь дымоходом. Он используется для уменьшения дыма вокруг очага. Такая проблема вполне решаема, если труба высокая и тяга достаточно интенсивная. Что касается толщины стальных листов, то достаточно 3 мм. Такие листы позволяют:

• не усиливать конструкцию;
• не бойся выгорания;
• гарантируют легкость перемещения печи.

Если вы планируете использовать казан объемом от 10 до 20 литров, вы можете выбрать высоту печи для взрослого человека. Для более тяжелых котлов такие высокие фокусы уже не годятся.

Приземистые конструкции менее удобны, но отличаются повышенной устойчивостью.

Независимо от высоты печи стоит обратить внимание на материал, из которого она изготовлена. Довольно популярные кирпичные конструкции могут быть не только подставкой для казана, но и целым комплексом, включающим:

• коптильню;
• решетка;
• мангал;
• многие другие предметы.

Конечно, это недешевое решение. Однако его качества полностью оправдывают значительную стоимость. А вот от кирпичных печей нужно отказаться, если важным моментом является мобильность очага.

С другой стороны, их достоинствами можно считать внешнюю красоту и функциональность. Конечно, купить кирпичный очаг в обычном понимании этого слова не получится – его придется соорудить. Строительство занимает некоторое время, хотя и не слишком большое.

Что касается металлических печей, то при выборе между их модификациями следует обратить внимание на:

• общая стоимость;
• толщина стенки;
• вид металла, который используется в конкретном случае.

Металлические печи бывают стационарного или мобильного исполнения. Первый тип нужно выбирать, если важнее всего внешняя элегантность и срок службы. Второй тип рекомендуется, когда вы планируете часто выезжать на пикники, в походы, на рыбалку. Если при выборе важнее всего мобильность, стоит отказаться от чугунных печей. А вот их стальные собратья передвигать даже без всякого транспорта вполне возможно.

Однако надо понимать, что у всего есть обратная сторона. Самые легкие стальные печи часто прогорают за короткое время. Особо опасаться этого, впрочем, не следует. Ведь мобильные продукты в основном используются в кампаниях. Если это так, и плиты не пытаются использовать в качестве основного кухонного оборудования дома, проблем не возникнет.

Часто упускают еще один момент — подбор топки под размер казана. Необходимо сделать отверстие соответствующего диаметра. Поэтому необходимо сначала приобрести один или несколько казанов, а потом уже искать подходящий очаг. В идеале следует приобретать все товары в одном месте, потому что там обычно продаются совместимые модели. В любом случае полезно интересоваться конкретными деталями и нюансами.

Не бойтесь задавать продавцам вопросы об основных характеристиках той или иной печи. Наоборот, если торговцы явно уклоняются от ответов, стоит насторожиться.

Среди всех магазинов лучше всего подходят продажи печей и казанов от производителя. Они устанавливают минимальные цены и редко продают ненадежную продукцию.

При оценке торговой точки также следует обращать внимание на полноту ассортимента, качество описания товаров.

Возвращаясь к самим печам, стоит указать, что стальные и чугунные изделия должны иметь ножки. Пламя, расположенное над землей, лучше прогревает посуду. Это же обстоятельство позволит лишний раз не сутулиться.

Покупать печь из листов металла тоньше 2 мм смысла нет. Они либо очень скоро прогорят, либо просядут под нагрузкой.

Топовые модели

Хорошим выбором, помимо уже рассмотренных печей серии ТГ, будет модель МС-13. Это сборно-разборное изделие с размером топки 0,4 м снаружи и 0,245 м внутри. Основной корпус собран из листа толщиной 3 мм. Общая масса конструкции достигает 17 кг.

Хорошей альтернативой может стать модель Grilever Berel 360. Параметры данного товара следующие:

• совместимость с казанами до 8 л;
• дымоход в разобранном виде;

Зольник

• , параллельно выполняющий функцию поддувала;
• толщина корпуса — 3 мм;
• покрытие термостойким красителем, рассчитанным на температуру до 700 градусов.

Более вместительные казаны (до 16-25 л) можно разогреть на печи МО-25. Стены таких очагов двойные, также обязательно используется дымоход. Как заявляет производитель, это устройство относится к категории премиум. Двойные стенки дают еще одно преимущество – минимальную вероятность ожогов. Специальный клапан, установленный на дымоходе, поможет точно отрегулировать тепловую мощность пламени.

Печь «Ракета-3» работает на твердом топливе. Интенсивная подача воздуха в камеру сгорания создает сильный шум, из-за чего и было дано такое нетипичное название. Горизонтальный участок трубы облегчает загрузку дров и повышает безопасность использования устройства в целом. Толщина стальных стенок достигает 2 мм. В комплект входит пара подставок.

Советы по эксплуатации

Какую бы печь для казана ни приобрели, при ее использовании вам потребуются:

• очистить внутренние стенки от нагара;
• перфоратор слоев копоти в дымоходе;
• прочистить эти засоры;
• регулярно удалять золу из топки и колосников.

Перед запуском печки придется хорошенько прогреть. Дело в том, что на заводах внутри изделия нанесено защитное транспортировочное покрытие, и его необходимо выжечь. Но даже если очаг сделан из кирпича, его все равно придется растопить. Это позволит:

• окончательно высушить кирпич-сырец;
• повысить прочность затвердевающего раствора;
• гарантируют идеальную сухость при работе.

Категорически недопустимо использование дров в топках, предназначенных только для использования древесного угля.

Но даже если использование дров допустимо, их нельзя воспламенять бензином, керосином и другими горючими веществами. Отсюда вывод: применять нужно только бездефектные сухие бревна.

И еще несколько важных правил:

• Не сжигайте в казане бытовой мусор, траву, листья, сухие стебли растений и т.п.;
• Не лейте воду, чтобы потушить дрова или уголь;
• Не пытайтесь заменить эту печь полноценными отопительными приборами, разжигающими большой пожар.

Правила установки

Каким бы тщательным ни был выбор изделия и как бы правильно с ним не обращались, некачественный монтаж может испортить все дело. Так как стационарные печи должны в первую очередь создавать хорошее настроение, устанавливать их следует только там, где будет открываться выигрышный внешний вид.

При отсутствии достаточного опыта лучше сразу обратиться к профессионалам. Малейшая ошибка может быть чрезвычайно опасной!

Если печь имеет широкий дымоход, то ее размещают на открытом воздухе: либо на свободной части садового участка, либо на площадке под навесом. Изделия с узким каналом сброса дыма рекомендуется устанавливать в:

• беседки;
• домики для барбекю;
• летние кухни;
• веранды;
• на террасах.

Проход дымохода через любую крышу допускается только при наличии специального удлинителя трубы. Если печь размещается на открытом воздухе, также следует обратить внимание на:

• роза ветров;
• вблизи деревьев и кустарников;
• близлежащих зданий.

Дым не должен проникать в гостиную. Установка мангала прямо под деревьями или кустами будет плохой идеей. Даже если они не загорятся, подобный очаг из-за чрезмерного нагрева и дыма может навредить растениям.

Но просто выбрать правильное место недостаточно. Тяжелые чугунные печи необходимо ставить на прочные фундаменты, иначе неминуемо проседание. Лучшим вариантом при установке стационарной печи для казана считается железобетонный фундамент толщиной не менее 0,1 м. Поверх них кладут различные декоративные материалы.

Кстати, не обязательно использовать только один декоративный материал.

Не менее выигрышно может смотреться сочетание нескольких вариантов. Можно поставить очаг на деревянные полы, надо только покрыть их огнеупорными материалами.

Печи-барбекю следует располагать как можно дальше от:

• запасов легковоспламеняющихся веществ;
• конструкции и изделия с повышенной теплопроводностью;
• изделия, поддерживающие горение.

Требования пожарной безопасности также указывают на то, что дымоудаление должно производиться особенно тщательно.
