Деревянные балки широко применяются в частном строительстве — их используют при обустройстве полов и даже деревянных межэтажных перекрытий. Однако, для получения с их помощью прочных конструкций необходимо предварительно выполнить некоторые расчеты. В данной статье мы подробно рассмотрим как рассчитать самостоятельно балки на прогиб, который является крайне важным значением.

На фото — деревянные балки перекрытия

Общие сведения

Балка является конструкционным элементом, представляющим собой стержень, на который девствуют силы в направлении перпендикулярно его оси. Под воздействием этих сил любые балки, в том числе и деревянные,деформируются.

Незначительный прогиб является вполне допустимым явлением. К примеру, при ходьбе по деревянному полу мы зачастую ощущаем как он незначительно пружинит. Но если прогиб превышает допустимые значения, то это может привести к поломке детали.

Допустимой считается деформация, которая соответствует следующим требованиям:

• Не превышает расчетные значения.
• Не мешает комфортной эксплуатации дома.

Чтобы узнать насколько будет деформироваться деталь в том или ином случае, необходимо выполнить некоторые расчеты на жесткость и прочность.Следует отметить, что подобными работами обычно занимаются инженеры-строители. Однако в частном строительстве, ознакомившись с некоторыми формулами, их можно выполнить самостоятельно.

Незначительный прогиб перекрытий допускается

Надо сказать, что расчет прогиба деревянной балки является очень ответственной работой, ведь любая постройка должна соответствовать определенным требованиям прочности. Поэтому балки должны обладать определенной устойчивостью и жесткостью, чтобы конструкция с определенным запасом по прочности выдерживала запланированные нагрузки.

Расчет

Такие параметры, как прочность и жесткость связаны между собой. Поэтому вначале определяют жесткость детали, после чего, на основе полученных данных вычисляют деформацию.

Для этого совсем необязательно углубляться в сложные инженерные расчеты, для получения точных значений. Чтобы не ошибиться, лучше воспользоваться упрощенной схемой, которой вполне достаточно для частного строительства.

Состоит такой способ расчета из нескольких этапов:

• Составление расчетной схемы и определение геометрических параметров балки.
• Определение максимальной нагрузки, которая будет оказываться на деталь, в том числе от перегородок, установленных сверху конструкций и пр.
• Вычисление максимального прогиба.

Ниже подробней рассмотрим все эти этапы.

Схема влияния расстояния между опорами на деформацию

Расчетная схема

Выполнить своими руками расчетную схему не сложно. Для этого нужно лишь знать форму поперечного сечения и размеры детали.

Кроме того, следует учитывать такие моменты, как:

• Способ опирания детали.
• Длина пролета, т.е. расстояние между опорами. К примеру, если выполняется перекрытие и расстояние между стенами составляет 4 м, то пролет «l» будет равняться 4м. 3/12, где:

  Буквенное обозначение	Значение
  h	Высота сечения бруса
  b	Ширина сечения

  Обратите внимание! Момент инерции прямоугольного бруса зависит от того, как он расположен в пространстве. Если деталь будет уложена широкой стороной на стены, то момент инерции будет меньше, в то время как деформация больше. Примером тому является доска, которая уложенная на ребро прогибается значительно меньше, чем уложенная плашмя.

  Определение максимальной нагрузки

  Чтобы определить максимальную нагрузку нужно сложить все параметры бруса, такие как:

  • Его вес;
  • Вес квадратного метра перекрытия;
  • Воздействие от перегородок на перекрытия, также измеряется в килограммах на метр квадратный.

  Помимо этого необходимо учитывать коэффициент, обозначающийся буквой«k», который равняется расстоянию между балками (измеряется в метрах). К примеру, если расстояние между ними составляет 700 мм, то значение коэффициента будет равняться 0,7.

  Печи или другие конструкции создают дополнительную нагрузку на перекрытие

  Совет! За помощью в расчетах при составлении проекта дома можно обратиться к специалистам. Однако,цена на их услуги бывает довольно высокой. Поэтому в большинстве случаев с поставленной задачей можно справиться самостоятельно.

  Чтобы упростить расчеты, можно принять следующие усредненные параметры:

  • Вес перекрытия составляет 60 кг.
  • Нормативная временная нагрузка на перекрытие – 250 кг.
  • Нормативная нагрузка от перегородок – 75 кг.

  Что касается веса деревянной детали, то его можно посчитать, зная плотность и объем древесины. К примеру, наиболее распространенный брус, который используют для перекрытий,имеет сечение 0,15х0,2м и весит в среднем 18 кг на погонный метр.

  Теперь, зная все параметры можно вычислить максимальную нагрузку по такой формуле –q=(60+250+75)х0,6+18=249 кг/м. 3/48хEхJ, где F обозначает давление на брус, к примеру, вес печи, установленной на перекрытии.

  Надо сказать, что модуль «E» у разных пород древесины может быть разным. Кроме того, этот показатель зависит от типа детали. К примеру, сплошной брус и оцилиндрованное бревно обладают разным модулем упругости.

  Совет! Зачастую домашние мастера интересуются — как усилить деревянные балки перекрытия от прогиба? Для этих целей можно воспользоваться досками толщиной не менее 50 мм, которые крепятся к брусу.

  Вот, собственно, и вся инструкция по расчету балок на прогиб.

  Вывод

  Самостоятельно вычислить прогиб балки из дерева, как мы выяснили, несложно. Для этого следует воспользоваться несколькими приведенными выше формулами и некоторыми средними нормативными значениями. При этом главное, как и в любых других расчетах, выполнять работу внимательно, чтобы не допустить ошибку.

  Из видео в этой статье можно ознакомиться как сделать чердачное перекрытие по деревянным балкам своими руками.

  Выполнение расчета прогиба деревянной балки

  При действии нагрузки деревянные балки могут получать довольно большие прогибы, в результате которых нарушается их нормальная эксплуатация. Поэтому кроме расчетов по первой группе предельных состояний (прочность), необходимо выполнить расчет деревянных балок и по второй группе т. е.

  по прогибам. Расчет деревянных балок на прогиб выполняется на действие нормативных нагрузок. Нормативную нагрузку получаем разделением расчетной нагрузки на коэффициент надежности по нагрузке.

  Вычесление нормативной нагрузки выполнятся в сервисе расчет деревянных балокавтоматически. Нормальная эксплуатация балок возможна, в случае если расчетный прогиб деревянной балки не превышает прогиб, установленный нормами. Нормативными документами установлены конструктивные и эстетико-психологические требования.

  Содержание

  • 1 1. Конструктивные требования к прогибам деревянных балок.
  • 2 1. Эстетическо-психологические требования к прогибам деревянных балок.
  • 3 Что нужно для того чтобы сделать правильный расчёт
  • 4 Длина
  • 5 Общая информация по методологии расчёта
  • 6 Как рассчитать несущую способность и прогиб
  • 7 Насколько важно правильно рассчитать прогиб
  • 8 Так зачем нужен калькулятор
  • 9 Алгоритм вычисления прогиба
  • 10 Расчетная схема балки и момент инерции
  • 11 Определение максимальной нагрузки
  • 12 Расчеты максимального прогиба
  • 13 Виды балок
  • 14 Деревянные
  • 15 Стальные
  • 16 Прочность и жесткость балки
  • 17 Расчет на жесткость
  • 18 Расчет моментов инерции и сопротивления сечения
  • 19 Определение максимальной нагрузки и прогиба
  • 20 Особенности расчета на прогиб
  • 21 Пример подсчета прогиба

  1.

  Конструктивные требования к прогибам деревянных балок.

  Представлены в СП64.13330.2011 “ДЕРЕВЯННЫЕ КОНСТРУКЦИИ” Таблица 19Элементы конструкцийПредельные прогибы в долях пролета, не более1 Балки междуэтажных перекрытий 2 Балки чердачных перекрытий 3 Покрытия (кроме ендов): а) прогоны, стропильные ноги б) балки консольные в) фермы, клееные балки (кроме консольных) г) плиты д) обрешетки, настилы 4 Несущие элементы ендов 5 Панели и элементы фахверха1/2501/2001/2001/1501/3001/250 1/1501/4001/250

  1. Эстетическо-психологические требования к прогибам деревянных балок.

  Представлены в СП20.13330.2011 “НАГРУЗКИ И ВОЗДЕЙСТВИЯ” Приложение Е.2

  Элементы конструкцийВертикальные предельные прогибы 2 Балки, фермы, ригели, прогоны, плиты, настилы (включая поперечные ребра плит и настилов):а) покрытий и перекрытий, открытых для обзора, при пролете l, м: l<1 l<3 l<6 l<12 l<24 1/1201/150 1/2001/2501/300В случае если балка скрыта (к примеру, под подшивным потолком) то соблюдение эстетико-психологических требований не является обязательным. В данном случае необходимо выполнить расчет прогибов балкина соблюдение только конструктивных требований по прогибам.

  Чтобы построить деревянный дом необходимо провести расчёт несущей способности деревянной балки. Также особое значение в строительной терминологии имеет определение  прогиба.

  Без качественного математического анализа всех параметров просто невозможно построить дом из бруса. Именно поэтому перед тем как начать строительство крайне важно правильно рассчитать прогиб деревянных балок. Данные расчёты послужат залогом вашей уверенности в качестве и надёжности постройки.

  Что нужно для того чтобы сделать правильный расчёт

  Расчёт несущей способности и прогиба деревянных балок не такая простая задача, как может показаться на первый взгляд. Чтобы определить, сколько досок вам нужно, а также, какой у них должен быть размер необходимо потратить немало времени, или же вы просто можете воспользоваться нашим калькулятором.

  Во-первых, нужно замерить пролёт, который вы собираетесь перекрыть деревянными балками.

  Во-вторых, уделите повышенное внимание методу крепления. Крайне важно, насколько глубоко фиксирующие элементы будут заходить в стену. Только после этого вы сможете сделать расчёт несущей способности вместе с прогибом и ряда других не менее важных параметров.

  Длина

  Перед тем как рассчитать несущую способность и прогиб, нужно узнать длину каждой деревянной доски.

  Данный параметр определяется длиной пролёта. Тем не менее это не всё. Вы должны провести расчёт с некоторым запасом.

  Важно! Если деревянные балки заделываться в стены — это напрямую влияет на их длину и все дальнейшие расчёты.

  При подсчёте особое значение имеет материал, из которого сделан дом. Если это кирпич, доски будут монтироваться внутрь гнёзд. Приблизительная глубина около 100—150 мм.

  Когда речь идёт о деревянных постройках параметры согласно СНиПам сильно меняются. Теперь достаточно глубины в 70—90 мм. Естественно, что из-за этого  также изменится конечная несущая способность.

  Если в процессе монтажа применяются хомуты или кронштейны, то длина брёвен или досок соответствует проёму. Проще говоря, высчитайте расстояние от стены до стены и в итоге сможете узнать несущую способность всей конструкции.

  Важно! При формировании ската крыши брёвна выносятся за стены на 30—50 сантиметров. Это нужно учесть при подсчёте способности конструкции противостоять нагрузкам.

  К сожалению, далеко не всё зависит от фантазии архитектора, когда дело касается исключительно математики. Для обрезной доски максимальная длина шесть метров. В противном случае несущая способность уменьшается, а прогиб становится больше.

  Само собой, что сейчас не редкость дома, у которых пролёт достигает 10—12 метров. В таком случае используется клееный брус.

  Он может быть двутавровым или же прямоугольным. Также для большей надёжности можно использовать опоры. В их качестве идеально подходят дополнительные стены или колоны.

  Совет! Многие строители при необходимости перекрыть длинный пролёт используют фермы.

  Общая информация по методологии расчёта

  В большинстве случаев в малоэтажном строительстве применяются однопролётные балки.

  Они могут быть в виде брёвен, досок или брусьев. Длина элементов может варьироваться в большом диапазоне. В большинстве случаев она напрямую зависит от параметров строения, которые вы собираетесь возвести.

  Внимание! Представленный в конце странички калькулятор расчета балок на прогиб позволит вам просчитать все значения с минимальными затратами времени. Чтобы воспользоваться программой, достаточно ввести базовые данные.

  Роль несущих элементов в конструкции выполняют деревянные бруски, высота сечения которых составляет от 140 до 250 мм, толщина лежит в диапазоне 55—155 мм. Это наиболее часто используемые параметры при расчёте несущей способности деревянных балок.

  Очень часто профессиональные строители для того чтобы усилить конструкцию используют перекрёстную схему монтажа балок. Именно эта методика даёт наилучший результат при минимальных затратах времени и материалов.

  Если рассматривать длину оптимального пролёта при расчёте несущей способности деревянных балок, то лучше всего ограничить фантазию архитектора в диапазоне от двух с половиной до четырёх метров.

  Внимание! Лучшим сечением для деревянных балок считается площадь, у которой высота и ширина соотносятся как 1,5 к 1.

  Как рассчитать несущую способность и прогиб

  Стоит признать, что за множество лет практики в строительном ремесле был выработан некий канон, который чаще всего используют для того, чтобы провести расчёт несущей способности:

  M/W<=Rд

  Расшифруем значение каждой переменной в формуле:

  Буква Мвначале формулы указывает на изгибающий момент. Он исчисляется в кгс*м.Wобозначает момент сопротивления. Единицы измерения см3.

  Расчёт прогиба деревянной балки является частью, представленной выше формулы. Буква Муказывает нам на данный показатель. Чтобы узнать параметр применяется следующая формула:

  M=(ql2)/8

  В формуле расчёта прогиба есть всего две переменных, но именно они в наибольшей степени определяют, какой в конечном итоге будет несущая способность деревянной балки:

  Символ q показывает нагрузку, которую способна выдержать доска. В свою очередь буква l— это длина одной деревянной балки.

  Внимание! Результат расчёт несущей способности и прогиба зависит от материала из которого сделана балка, а также от способа его обработки.

  Насколько важно правильно рассчитать прогиб

  Этот параметр крайне важен для прочности всей конструкции. Дело в том, что одной стойкости бруса недостаточно для долгой и надёжной службы, ведь со временем его прогиб под нагрузкой может увеличиваться.

  Прогиб не просто портит эстетичный вид перекрытия. Если данный параметр превысит показатель в 1/250 от общей длины элемента перекрытия, то вероятность возникновения аварийной ситуации возрастёт в десятки раз.

  Так зачем нужен калькулятор

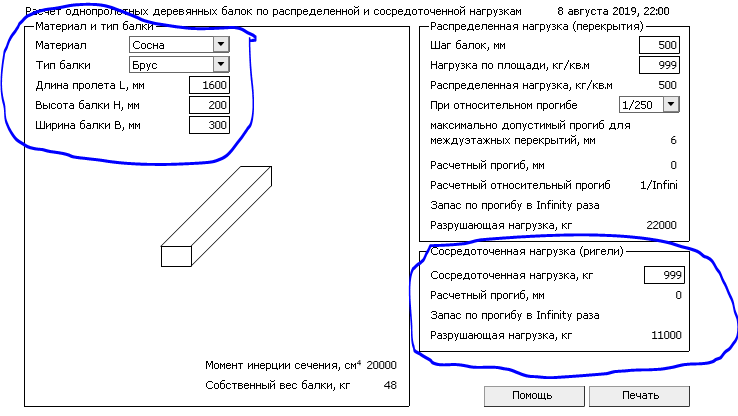

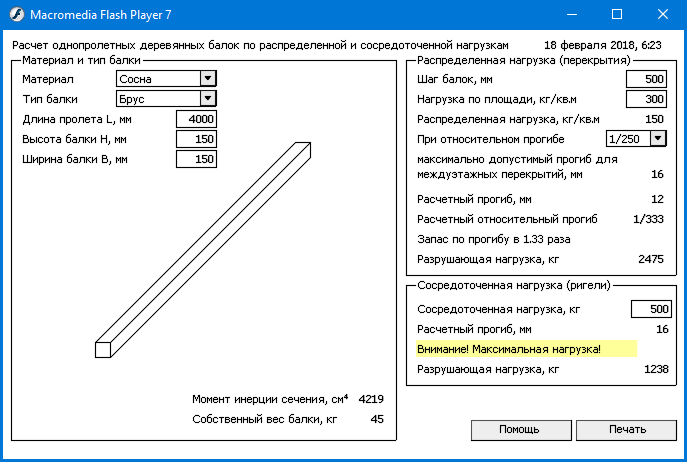

  Представленный ниже калькулятор позволит вам моментально просчитать прогиб, несущую способность и многие другие параметры без использования формул и подсчётов. Всего несколько секунд и данные по вашему будущему дому будут готовы.

  В современном индивидуальном строительстве деревянные балки используются почти в каждом проекте. Найти постройку, в которой не используются деревянные перекрытия, практически невозможно. Деревянные балки применяются и для устройства полов, и в качестве несущих элементов, как опоры для межэтажных и чердачных перекрытий.

  Формула расчета прогиба балки.

  Известно, что деревянные балки, как и любые другие, могут прогибаться под воздействием различных нагрузок.

  Эта величина — стрелка прогиба — зависит от материала, характера нагрузки и геометрических характеристик конструкции. Небольшой прогиб вполне допустим. Когда мы ходим, например, по деревянному настилу, то чувствуем, как пол слегка пружинит, однако если такие деформации незначительны, то нас это мало беспокоит.

  Насколько можно допустить прогиб, определяется двумя факторами:

  Прогиб не должен превышать расчетных допустимых значений.Прогиб не должен мешать эксплуатации здания.

  Чтобы узнать, насколько будут деформироваться деревянные элементы в конкретном случае, нужно произвести расчеты на прочность и жесткость. Подробные и детальные расчеты такого рода — это работа инженеров-строителей, однако, имея навык математических вычислений и зная несколько формул из курса сопротивления материалов, вполне можно самостоятельно рассчитать деревянную балку.

  Вспомогательная таблица для расчета количества балок.

  Любая постройка должна быть прочной.

  Именно поэтому балки перекрытия проверяют в первую очередь на прочность, чтобы конструкция могла выдерживать все необходимые нагрузки, не разрушаясь. Кроме прочности конструкция должна обладать жесткостью и устойчивостью. Величина прогиба является элементом расчета на жесткость.

  Прочность и жесткость неразрывно связаны между собой. Вначале делают расчеты на прочность, а затем, используя полученные результаты, можно сделать расчет прогиба.

  Чтобы правильно спроектировать собственный загородный дом, необязательно знать полный курс сопротивления материалов. Но углубляться в слишком подробные вычисления не стоит, как и просчитывать различные варианты конструкций.

  Чтобы не ошибиться, лучше воспользоваться укрупненными расчетами, применяя простые схемы, а высчитывая нагрузки на несущие элементы, всегда делать небольшой запас в большую сторону.

  Алгоритм вычисления прогиба

  Рассмотрим упрощенную схему расчета, опуская некоторые специальные термины, и формулы для расчета двух основных случаев нагружения, принятых в строительстве.

  Нужно выполнить следующие действия:

  Составить расчетную схему и определить геометрические характеристики балки.Определить максимальную нагрузку на этот несущий элемент.При необходимости проверить брус на прочность по изгибающему моменту.Вычислить максимальный прогиб.

  Расчетная схема балки и момент инерции

  Расчетную схему сделать довольно просто. Нужно знать размеры и форму поперечного сечения элемента конструкции, способ опирания, а также пролет, то есть расстояние между опорами. Например, если вы укладываете опорные брусья перекрытия на несущие стены дома, а расстояние между стенами 4 м, то пролет будет l=4 м. 4.

  Здесь нужно обратить внимание на то, что момент инерции прямоугольного сечения зависит от того, как оно сориентировано в пространстве. Если брус положить широкой стороной на опоры, то момент инерции будет значительно меньше, а прогиб — больше.

  Этот эффект каждый может прочувствовать на практике. Все знают, что доска, положенная обычным способом, прогибается гораздо сильнее, чем та же доска, положенная на ребро. Это свойство очень хорошо отражается в самой формуле для вычисления момента инерции.

  Определение максимальной нагрузки

  Для определения максимальной нагрузки на балку нужно сложить все ее составляющие: вес самого бруса, вес перекрытия, вес обстановки вместе с находящимися там людьми, вес перегородок.

  Все это нужно сделать в пересчете на 1 пог. м балки. Таким образом, нагрузка q будет состоять из следующих показателей:

  Расчет на смятие опорных участков балки.

  вес 1 пог.

  м балки;вес 1 кв. м перекрытия;временная нагрузка на перекрытие;нагрузка от перегородок на 1 кв. 3/48*E*J, где:

  F — сила давления на брус, например, вес печи или другого тяжелого оборудования.

  Модуль упругости Е для разных видов древесины различен, эта характеристика зависит не только от породы дерева, но и от вида бруса — цельные балки, клееный брус или оцилиндрованное бревно имеют различные модули упругости.

  Подобные вычисления могут производиться с различными целями. Если вам нужно просто узнать, в каких пределах будут находиться деформации элементов конструкции, то после определения стрелки прогиба дело можно считать завершенным. Но если вас интересует, насколько полученные результаты соответствуют строительным нормам, то необходимо выполнить сравнение полученных результатов с цифрами, приведенными в соответствующих нормативных документах.

  Балка является основным элементом несущей конструкции сооружения.

  При строительстве важно провести расчет прогиба балки. В реальном строительстве на данный элемент действует сила ветра, нагружение и вибрации. Однако при выполнении расчетов принято принимать во внимание только поперечную нагрузку или проведенную нагрузку, которая эквивалентна поперечной.

  При расчете балка воспринимается как жесткозакрепленный стержень, который устанавливается на двух опорах.

  Если она устанавливается на трех и более опорах, расчет ее прогиба является более сложным, и провести его самостоятельно практически невозможно.Основное нагружение рассчитывается как сумма сил, которые действуют в направлении перпендикулярного сечения конструкции. Расчетная схема требуется для определения максимальной деформации, которая не должна быть выше предельных значений. Это позволит определить оптимальный материал необходимого размера, сечения, гибкости и других показателей.

  Виды балок

  Для строительства различных сооружений применяются балки из прочных и долговечных материалов. Такие конструкции могут отличаться по длине, форме и сечению.

  Чаще всего используются деревянные и металлические конструкции. Для расчетной схемы прогиба большое значение имеет материал элемента. Особенность расчета прогиба балки в данном случае будет зависеть от однородности и структуры ее материала.

  Деревянные

  Для постройки частных домов, дач и другого индивидуального строительства чаще всего используются деревянные балки. Деревянные конструкции, работающие на изгиб, могут использоваться для потолочных и напольных перекрытий.

  Для расчета максимального прогиба следует учитывать:

  Материал. Различные породы дерева обладают разным показателем прочности, твердости и гибкости.Форма поперечного сечения и другие геометрические характеристики.Различные виды нагрузки на материал.

  Допустимый прогиб балки учитывает максимальный реальный прогиб, а также возможные дополнительные эксплуатационные нагрузки.

  Конструкции из древесины хвойных пород

  Стальные

  Металлические балки отличаются сложным или даже составным сечением и чаще всего изготавливаются из нескольких видов металла. При расчете таких конструкций требуется учитывать не только их жесткость, но и прочность соединений.

  Металлические конструкции изготавливаются путем соединения нескольких видов металлопроката, используя при этом такие виды соединений:

  электросварка;заклепки;болты, винты и другие виды резьбовых соединений.

  Стальные балки чаще всего применяются для многоэтажных домов и других видов строительства, где требуется высокая прочность конструкции. В данном случае при использовании качественных соединений гарантируется равномерно распределенная нагрузка на балку.

  Для проведения расчета балки на прогиб может помочь видео:

  Прочность и жесткость балки

  Чтобы обеспечить прочность, долговечность и безопасность конструкции, необходимо выполнять вычисление величины прогиба балок еще на этапе проектирования сооружения. Поэтому крайне важно знать максимальный прогиб балки, формула которого поможет составить заключение о вероятности применения определенной строительной конструкции.

  Использование расчетной схемы жесткости позволяет определить максимальные изменения геометрия детали.

  Расчет конструкции по опытным формулам не всегда эффективен. Рекомендуется использовать дополнительные коэффициенты, позволяющие добавить необходимый запас прочности. Не оставлять дополнительный запас прочности – одна из основных ошибок строительства, которая приводит к невозможности эксплуатации здания или даже тяжелым последствиям.

  Существует два основных метода расчета прочности и жесткости:

  Простой. При использовании данного метода применяется увеличительный коэффициент.Точный. Данный метод включает в себя использование не только коэффициентов для запаса прочности, но и дополнительные вычисления пограничного состояния.

  Последний метод является наиболее точным и достоверным, ведь именно он помогает определить, какую именно нагрузку сможет выдержать балка.

  Расчет на жесткость

  Для расчета прочности балки на изгиб применяется формула:

  Где:

  M – максимальный момент, который возникает в балке;

  Wn,min– момент сопротивления сечения, который является табличной величиной или определяется отдельно для каждого вида профиля.

  Ryявляется расчетным сопротивлением стали при изгибе. Зависит от вида стали.

  γcпредставляет собой коэффициент условий работы, который является табличной величиной.

  Расчет жесткости или величины прогиба балки является достаточно простым, поэтому расчеты может выполнить даже неопытный строитель. Однако для точного определения максимального прогиба необходимо выполнить следующие действия:

  Составление расчетной схемы объекта.Расчет размеров балки и ее сечения.Вычисление максимальной нагрузки, которая воздействует на балку.Определение точки приложения максимальной нагрузки.Дополнительно балка может быть проверена на прочность по максимальному изгибающему моменту.Вычисление значения жесткости или максимально прогиба балки.

  Чтобы составить расчетную схему, потребуются такие данные:

  размеры балки, длину консолей и пролет между ними;размер и форму поперечного сечения;особенности нагрузки на конструкцию и точно ее приложения;материал и его свойства.

  Если производится расчет двухопорной балки, то одна опора считается жесткой, а вторая – шарнирной.

  Расчет моментов инерции и сопротивления сечения

  Для выполнения расчетов жесткости потребуется значение момент инерции сечения (J) и момента сопротивления (W). Для расчета момента сопротивления сечения лучше всего воспользоваться формулой:

  Важной характеристикой при определении момента инерции и сопротивления сечения является ориентация сечения в плоскости разреза. При увеличении момента инерции увеличивается и показатель жесткости.

  Определение максимальной нагрузки и прогиба

  Для точного определения прогиба балки, лучше всего применять данную формулу:

  Где:

  q является равномерно-распределенной нагрузкой;

  E – модуль упругости, который является табличной величиной;

  l – длина;

  I – момент инерции сечения.

  Чтобы рассчитать максимальную нагрузку, следует учитывать статические и периодические нагрузки. К примеру, если речь идет о двухэтажном сооружении, то на деревянную балку будет постоянно действовать нагрузка от ее веса, техники, людей.

  Особенности расчета на прогиб

  Расчет на прогиб проводится обязательно для любых перекрытий.

  Крайне важен точный расчет данного показателя при значительных внешних нагрузках. Сложные формулы в данном случае использовать необязательно. Если использовать соответствующие коэффициенты, то вычисления можно свести к простым схемам:

  Стержень, который опирается на одну жесткую и одну шарнирную опору, и воспринимает сосредоточенную нагрузку. Стержень, который опирается на жесткую и шарнирную опору, и при этом на него действует распределенное нагружение.Варианты нагружения консольного стержня, который закреплен жестко.Действие на конструкцию сложной нагрузки.

  Применение этого метода вычисления прогиба позволяет не учитывать материал. Поэтому на расчеты не влияют значения его основных характеристик.

  Пример подсчета прогиба

  Чтобы понять процесс расчета жесткости балки и ее максимального прогиба, можно использовать простой пример проведения расчетов. Данный расчет проводится для балки с такими характеристиками:

  материал изготовления – древесина;плотность составляет 600 кг/м3;длина составляет 4 м;сечение материала составляет 150*200 мм;масса перекрывающих элементов составляет 60 кг/м²;максимальная нагрузка конструкции составляет 249 кг/м;упругость материала составляет 100 000 кгс/ м²;J равно 10 кг*м².

  Для вычисления максимальной допустимой нагрузки учитывается вес балки, перекрытий и опор. Рекомендуется также учесть вес мебели, приборов, отделки, людей и других тяжелых вещей, который также будут оказывать воздействие на конструкцию. Для расчета потребуются такие данные:

  вес одного метра балки;вес м2 перекрытия;расстояние, которое оставляется между балками;временная нагрузка;нагрузка от перегородок на перекрытие.

  Чтобы упросить расчет данного примера, можно принять массу перекрытия за 60 кг/м², нагрузку на каждое перекрытие за 250 кг/м², нагрузки на перегородки 75 кг/м², а вес метра балки равным 18 кг. При расстоянии между балками в 60 см, коэффициент k будет равен 0,6.

  Если подставить все эти значения в формулу, то получится:

  q = ( 60 + 250 + 75 ) * 0,6 + 18 = 249 кг/м.

  Для расчета изгибающего момента следует воспользоваться формулой f = (5 / 384) * [(qn * L4) / (E * J)] £ [¦].

  Подставив в нее данные, получается f = (5 / 384) * [(qn * L4) / (E * J)] = (5 / 384) * [(249 * 44) / (100 000 * 10)] = 0,13020833 * [(249 * 256) / (100 000 * 10)] = 0,13020833 * (6 3744 / 10 000 000) = 0,13020833 * 0,0000063744 = 0,00083 м = 0,83 см.

  Именно это и является показателем прогиба при воздействии на балку максимальной нагрузки. Данные расчеты показывают, что при действии на нее максимальной нагрузки, она прогнется на 0,83 см. Если данный показатель меньше 1, то ее использование при указанных нагрузках допускается.

  Использование таких вычислений является универсальным способом вычисления жесткости конструкции и величины их прогибания. Самостоятельно вычислить данные величины достаточно легко. Достаточно знать необходимые формулы, а также высчитать величины.

  Некоторые данные необходимо взять в таблице. При проведении вычислений крайне важно уделять внимание единицам измерения. Если в формуле величина стоит в метрах, то ее нужно перевести в такой вид.

  Такие простые ошибки могут сделать расчеты бесполезными. Для вычисления жесткости и максимального прогиба балки достаточно знать основные характеристики и размеры материала. Эти данные следует подставить в несколько простых формул.

  Источники:

  • rascheta. net
  • bouw.ru
  • 1poderevu.ru
  • viascio.ru

  (Отклонение — TotalConstructionHelp)

  (Отклонение — TotalConstructionHelp)

  Прогиб в балках
  (Здесь мы будем обращаться к конструкционным балкам, лагам и перемычкам, а не к искусственным
  Балки)

  Балки и перемычки на самом деле просто балки. Балка – это конструктивный элемент, обычно располагаемый горизонтально и способный выдерживать нагрузки, в первую очередь за счет сопротивления изгибу. Изгибающая сила индуцированных в материале балки в результате нагрузок, включающих ее собственный вес (вес балки) и дополнительные нагрузки (другие нагрузки, называемые динамическими нагрузками). и неподвижные грузы, такие как люди и мебель). Эти нагрузки производят то, что называются изгибающими моментами в балке, а также могут иметь изгибающие моменты в каждой поддерживаемый конец, когда концы закреплены на торцевых опорах. Фиксированный означает, что они прикреплены таким образом, что часть нагрузки на балку приходится на переносятся на торцевые соединения (такие как стены или колонны). Балки бывают разных размеров и форм. Они, как правило, либо однородны или композитный. Однородный пучок — это пучок из одного материала, например, дерево или сталь. Композит – это материал, изготовленный из разных материалов, таких как как, бетонная балка со стальной арматурой. Некоторые типы балок: Нагрузка на балку и опоры:

  Точки реакции и то, что происходит с балкой под нагрузкой

  Нагрузка на балку и уравнения реакции

  Все это может показаться чрезмерным, но это не так. Некоторые эксперты говорят, что инженерия на 80% состоит из логики и на 20% из приложения. Некоторые могут обсудить это. но здесь мы предоставим вам основную инженерную информацию и приложения, которые вы не всегда можете найти доступными. Пока балки нагружены по-разному. Свободно опертая балка представляет собой обычно используемый луч (как показано выше). Ниже вам будет показано, как все это работает и как выбрать балку (деревянную или сталь). Мы также коснемся выбора бетонной балки в разделе Балка. Простая опорная равномерно распределенная балка с уравнениями и решениями: В приведенном выше примере есть шаги, необходимые для выбора и проектирования дерева. Луч. Если вы хотите выбрать и спроектировать стальную балку, шаги будут такими: такой же. Есть несколько вещей, которые меняются, например, напряжение на изгиб в Материал, момент инерции, модуль упругости и сечение Модуль. Все остальные уравнения были бы такими же, если бы у вас было то же самое. нагрузка (W) и пролет (L). Обычные этапы проектирования балки: Решите, какой материал вы хотите использовать (дерево или сталь). мы не проектируем Бетонные балки в разделе сайта. Если загрузка будет Тяжелой, вы можете использовать Сталь, так как она иметь возможность воспринимать большую нагрузку на тот же пролет. Если пролет короткий, вероятно, лучше использовать дерево. Полевые условия иногда диктуют, что лучше использовать. Определите, какие нагрузки будут воздействовать на балку. Нагрузка обычно берется из СНиП. Кодекс содержит список каковы минимальные нагрузки для большинства видов использования. В жилых помещениях Кодекс обычно требует, чтобы для чего использовалось минимум 40 фунтов на квадратный фут. называется жилыми помещениями. Будьте осторожны, потому что Код имеет гораздо большую загрузку Требования к балконам и лестницам. Дается ссылка на СНиП в разделе строительных норм и правил данного веб-сайта. Иногда бывают условия загрузки, которые больше, чем указано в Кодексе. Имейте в виду, что Кодекс предусматривает минимальные требования, и вы можете превысить минимум. Проверьте пролет (длину) и то, что будет поддерживать балку на каждом конце. Пролет — это расстояние между одной опорой и другой опорой на каждом конце. Луча. Как только у вас будет вся вышеуказанная информация, вы начнете Actual Beam. Дизайн. Уравнение Общая нагрузка = W x L предназначено для определения общей нагрузки на балку. Получив общую нагрузку на балку, ее нужно разделить на 2, чтобы определить нагрузка, которая передается на каждый конец балки, которая переносится либо на стена или колонна. Это важно, так как вам нужно убедиться, что стена или колонна может нести нагрузки. Получите Момент, должен быть получен Максимальный Момент, по этой причине Моменты в других точках вдоль Луча не учитывались. Мы хотим, чтобы Beam быть разработан для максимальной безопасности. Для свободно опертой балки с Равномерно распределенная нагрузка M = WL 2 /8. Пока у нас есть Загрузка и Момент для Балки. Теперь нам нужно знать если луч будет деревянным или стальным. Если Луч – это Дерево, то, в зависимости для типа древесины типичное fb (напряжение при изгибе) может варьироваться от 1000 фунтов на квадратный дюйм (фунт на квадратный дюйм) до 1200 psi. Как правило, консервативное значение будет около 1000 фунтов на квадратный дюйм, если вы используете пихту или болиголов, это также можно получить из Строительного кодекса, для различных пород древесины. Точно так же, если вы намерены для использования стали, тогда значение Fy = 36000 Steel будет равно fb = 24000 фунтов на квадратный дюйм (где, fb = 0,66 x Fy). Как видно, Сталь стоит 24000, а Дерево 1000, что указывает на то, что сталь примерно в 24 раза прочнее дерева при изгибе. Что также указывало на то, что стальная балка будет меньше деревянной. Так если у вас ограниченное пространство, стальная балка может быть лучшим выбором. Теперь нам нужно вычислить Sx (модуль сечения), требуемый кодом. Этот делается с помощью уравнения Sx = M / fb. У нас есть М (Момент) из нашего вычисления. Просто примените расчеты. Этот расчет и есть требуется и должно быть минимально допустимым. Вы можете выбрать деревянную балку из Таблицы сечений древесины, которая доступна в большинстве руководств по дереву или из наш веб-сайт, или таким же образом вы выбираете стальную балку. Естественно, вы можете выбрать деревянный элемент, а затем рассчитать модуль сечения для этого Член, как показано в примере. Модуль сечения должен быть равен или больше чем вычисленный модуль сечения. Остался последний шаг — найти отклонение луча, вызванное загрузка. Когда вы нагружаете балку, она изгибается вниз, и это вертикальное смещение вниз называется прогибом и измеряется в дюймов (или мм). Как видно из примера, мы вычислили Максимум Прогиб в центре балки. В примере максимальное отклонение разрешено контролируется Кодексом. Различные допустимые отклонения показаны на пример. Чтобы вычислить отклонение, нам нужна дополнительная информация, который равен E (модуль упругости) материала и I (момент Инерция) для выбранного элемента. (См. раздел «Расчет момента инерции»). на этом веб-сайте) Модуль упругости (E) древесины колеблется в пределах 11 , для этих Например, было использовано значение 119000. Если используется сталь, то значение E будет около 2 00, как показано в примерах. Момент инерции (I) будет либо рассчитан, либо выбран из таблиц. предоставлено или вычислено. (См. раздел «Расчет момента инерции») Допустимый прогиб: опорные полы и потолки L/360, опорные Крыши с уклоном менее 3 из 12 L/240 и несущие крыши больше чем 3 в 12 наклон L/180. L = пролеты, например: 12 футов, умножить 12 футов на 12 дюймов = 144 дюйма, разделенных на 360, 240 или 180, в зависимости от того, что применимо. Наконец, сравните расчетное отклонение с допустимым отклонением. Если Расчетное отклонение больше, чем допустимое отклонение, то вы должны выберите элемент балки большего размера и выполните повторный расчет. Простая балка с сосредоточенной нагрузкой на опорной точке с уравнениями и решениями:

  Калькулятор отклонения балки

  Создано Николасом Суонсоном и Кеннетом Аламбра

  Отредактировано Богной Шик и Стивеном Вудингом

  Последнее обновление: 22 марта 2023 г.

  Содержание:

  • лекция и изгиб луча?
  • Как рассчитать максимальный прогиб балки
  • Метод суперпозиции
  • Жесткость балки
  • Понимание формул прогиба балки
  • Пример расчета прогиба балки
  • Часто задаваемые вопросы

  Этот калькулятор прогиба балки поможет вам определить максимальный прогиб балки свободно опертых и консольных балок, несущих простые конфигурации нагрузки .

  Вы можете выбрать один из типов нагрузки, которые могут воздействовать на балку любой длины. Величина и расположение этих нагрузок влияют на то, насколько сильно изгибается балка.

  В этом калькуляторе отклонения балки вы узнаете о различных формулы прогиба балки , используемые для расчета прогибов свободно опертой балки и прогибов консольной балки. Вы также узнаете, как модуль упругости балки и ее момент инерции поперечного сечения влияют на рассчитанный максимальный прогиб балки.

  Прогиб балки является важной частью анализа балки, но другой важной частью является анализ напряжений. Модуль упругости — это мощный инструмент для изучения напряжений изгиба балки, которые можно рассчитать с помощью нашего калькулятора модуля упругости.

  Что такое прогиб и изгиб балки?

  В строительстве зданий мы обычно используем каркасные конструкции , которые удерживаются на месте фундаментом в земле. Эти каркасные конструкции подобны каркасам зданий, домов и даже мостов. В каркасе мы называем вертикальный каркас колоннами , а горизонтальные балками . Балки — это расширенные элементы конструкции, которые несут нагрузки, создаваемые горизонтальными плитами конструкций, такими как сплошные бетонные полы, деревянные балочные системы полов и крыши.

  Когда балки несут слишком тяжелые для них нагрузки, они начинают гнуться. Мы называем величину изгиба балки прогибом балки . Прогиб балки — это вертикальное смещение точки вдоль центра тяжести балки. Мы также можем рассматривать поверхность балки в качестве нашей точки отсчета, если во время изгиба нет изменений высоты или глубины балки.

  Как рассчитать максимальный прогиб балки

  Мы оснастили наш калькулятор прогиба балки формулами, которые инженеры и студенты-инженеры используют для быстрого определения максимального прогиба конкретной балки из-за нагрузки, которую она несет. Однако эти формулы могут решать только простые нагрузки и их комбинации. Мы свели для вас эти формулы в таблицу, как показано ниже:

  Формулы прогиба свободно опертой балки

  Формулы прогиба консольной балки

  Метод суперпозиции

  Для расчета максимального прогиба балки при сочетании нагрузок можно использовать метод суперпозиция . Метод суперпозиции утверждает, что мы можем аппроксимировать полное отклонение балки, суммируя все отклонения, вызванные каждой конфигурацией нагрузки. Однако этот метод дает нам только приблизительное значение фактического максимального отклонения. Расчет сложных нагрузок потребовал бы от нас использования так называемого метод двойного интегрирования .

  Жесткость балки

  Для расчета прогиба балки необходимо знать жесткость балки и величину силы или нагрузки, которые могут повлиять на изгиб балки. Мы можем определить жесткость балки, умножив модуль упругости балки, E , на ее момент инерции, I .

  Модуль упругости зависит от материала балки. Чем выше модуль упругости материала, тем больший изгиб может выдержать огромные нагрузки, прежде чем он достигнет предела прочности. Модуль упругости бетона составляет от 15 до 50 ГПа (гигапаскалей), в то время как у стали около 200 ГПа и выше. Эта разница в значениях модуля упругости показывает, что бетон может выдерживать только небольшое отклонение и растрескивается раньше, чем сталь.

  Вы можете узнать больше о модуле упругости, воспользовавшись нашим калькулятором напряжений. С другой стороны, чтобы определить момент инерции для определенного поперечного сечения балки, вы можете посетить наш калькулятор момента инерции. Момент инерции представляет собой величину сопротивления материала вращательному движению. Момент инерции зависит от размеров поперечного сечения материала.

  Момент инерции также меняется в зависимости от того, вдоль какой оси вращается материал. Чтобы лучше понять эту концепцию, давайте рассмотрим поперечное сечение прямоугольного бруса шириной 20 см и высотой 30 см. Используя формулы, которые вы также можете увидеть в нашем калькуляторе момента инерции, мы можем рассчитать значения момента инерции поперечного сечения этой балки следующим образом:

  Iₓ = ширина × высота³ / 12
  Iₓ = 20 × (30³)/12
  Iₓ = 45 000 см⁴

  90 151 Iᵧ = высота × ширина³ / 12
  Iᵧ = 30 × (20³) /12
  Iᵧ = 20 000 см⁴

  Обратите внимание на два значения момента инерции. Это потому, что мы можем считать, что балка изгибается 90 151 по вертикали 90 240 вдоль 90 241 пролета балки 90 152 (или испытывает изгибающий момент 90 240 вокруг 90 241 оси x) и сбоку вдоль пролета балки (или изгиба вокруг оси Y). Поскольку мы рассматриваем отклонение луча, когда он изгибает по вертикали или вокруг оси x, мы должны использовать Iₓ для наших вычислений.

  Полученные значения момента инерции говорят нам о том, что балка труднее сгибается при вертикальной нагрузке и легче изгибается при горизонтальной поперечной нагрузке. Эта разница в значениях момента инерции является причиной того, что мы видим балки в такой конфигурации, где их высота больше, чем их ширина.

  Понимание формул прогиба балки

  Теперь, когда мы знаем понятия модуля упругости и момента инерции, мы теперь можем понять, почему эти переменные являются знаменателями в наших формулах прогиба балки. Из формул видно, что чем жестче балка, тем меньше будет ее прогиб . Однако, изучив наши формулы, мы также можем сказать, что длина балки также напрямую влияет на прогиб балки. Чем длиннее становится балка, тем больше она может изгибаться и тем больше отклонение.

  Нагрузки, с другой стороны, влияют на прогиб балки двумя способами: направление прогиба и величина прогиба. Нагрузки, направленные вниз, имеют тенденцию отклонять балку вниз. Нагрузки могут быть в виде одноточечной нагрузки, линейного давления или мгновенной нагрузки. Формулы в этом калькуляторе ориентированы только на направление вниз или вверх для точечной нагрузки и распределенной нагрузки. Распределенные нагрузки аналогичны давлению, но учитывают только длину балки, а не ее ширину.

  Формулы в этом калькуляторе также учитывают крутящий момент или крутящий момент нагрузки по часовой стрелке или против часовой стрелки. Просто сверьтесь с направлениями стрелок на соответствующем изображении формулы, чтобы выяснить, какие направления имеют положительное значение нагрузки.

  Пример расчета прогиба балки

  Для примера расчета прогиба балки рассмотрим простую деревянную скамейку с ножками , расположенными на расстоянии 1,5 м друг от друга на расстоянии в их центрах. Допустим, у нас есть Толщина 4 см , Ширина 30 см Планка из восточной белой сосны, которая служит сиденьем для этой скамьи. Мы можем рассматривать это сиденье как балку, которая будет отклоняться всякий раз, когда кто-то садится на скамейку. Зная размеры этого сиденья, мы можем рассчитать его момент инерции, как в нашем примере выше. Поскольку нам нужно рассчитать Iₓ , его момент инерции будет:

  Iₓ = ширина × высота³ / 12
  Iₓ = 30 × (4³)/12
  Iₓ = 160,0 см⁴ или 1,6×10⁻ ⁶ м⁴

  Сосна белая восточная имеет модуль упругости 6800 МПа (6,8×10⁹ Па) , что является значением, полученным нами из Справочника по дереву. Вы также можете легко получить значение модуля упругости для других материалов, таких как сталь и бетон, в Интернете или в местной библиотеке. Теперь, когда мы знаем эти значения, давайте рассмотрим нагрузку, которую будет нести эта скамья. Предположим, что в середине скамейки сидит ребенок. Теперь мы можем рассчитать прогиб сиденья скамьи из-за точечной нагрузки в его центре:

  δₘₐₓ = P × L³ / (48 × E × I)
  δₘₐₓ = (400 Н) × (1,5 м)³ / (48 × 6,8×10⁹ Па × 1,6×10⁻⁶ м⁴ )
  δₘₐₓ = 0,002585 м = 2,5850 мм

  Это означает, что многоместное сиденье провиснет примерно на 2,6 миллиметра от своего исходного положения, когда ребенок будет сидеть посередине скамьи.

  Если эта тема показалась вам интересной и вы хотели бы узнать больше о прочности материалов, вам также может понравиться наш калькулятор запаса прочности.

  Часто задаваемые вопросы

  Что такое отклонение в технике?

  Отклонение в технике относится к перемещению балки относительно ее исходного положения. Это движение может исходить от инженерных сил , либо от самого элемента , либо от внешнего источника , такого как вес стен или крыши. Прогиб в технике — это измерение 90 151 длины 90 152, потому что при расчете прогиба балки вы получаете угол или расстояние , которые относятся к расстоянию перемещения луча.

  Какова общая формула отклонения балки?

  Общие формулы для прогиба балки : PL³/(3EI) для консольных балок и 5wL⁴/(384EI) для просто опертых балок , где P — точечная нагрузка, L — длина балки, E — модуль упругости, I — момент инерции. Однако многие другие формулы отклонения позволяют пользователям измерять различных типов балок и отклонений.

  Как рассчитать прогиб балки?

  Чтобы рассчитать прогиб балки , выполните следующие действия:

  1. Определите, является ли балка консольной или просто опертой балкой .
  2. Измерьте прогиб балки из-за деформации конструкции.
  3. Выберите соответствующую формулу отклонения балки для вашего типа балки.
  4. Введите свои данные , включая длину балки, момент инерции, модуль упругости и действующую силу.

  Что вызывает прогиб балок?

  Основными причинами отклонения являются вес, помещенный на вершину конструкции, момент инерции , который представляет собой размер поперечного сечения, длина неподдерживаемой конструкции и материал конструкции.

  Каков центральный прогиб свободно опертой балки с пролетом 4 м?

  3,47 мм , если длина (L) равна 4 м = 4 × 10³ мм , точечная нагрузка (P) равна 45 × 10³ Н , модуль упругости (E) равен 2,4 × 10⁵ Н /мм² , а момент инерции (I) равен 72 × 10⁶ мм⁴ .
