Обозначение на схемах лампочек, выключателей света , розеток


Автор Alexey На чтение 5 мин Просмотров 9.7к. Опубликовано
Обновлено

Содержание

  1. Проводники, линии, кабели
  2. Компоненты сети
  3. Немного практики для запоминания
  4. УЗО, автоматы, электрощит
  5. Защитные системы

Умение читать электротехнические схемы, способность распознавать на чертеже дома обозначенные символами различные условные графические обозначения коммутационных аппаратов и элементов сети – позволит разобраться в обустройстве проводки самостоятельно.

Понятная пользователю схема даёт ему ответ на вопрос, какие провода подключить к тем, или иным клеммам электроприбора. Но для чтения чертежа недостаточно помнить символы разнообразных электротехнических устройств, нужно также понимать, что они делают, какие функции выполняют, чтобы улавливать взаимосвязь между ними, необходимой для того, чтобы понять работу всей системы целиком.

Изучению всей номенклатуры электротехнических аппаратов посвящается много времени в специальных учебных заведениях, и нет никакой возможности в одной статье вместить обозначение всех этих устройств, с детальным описанием их функциональных возможностей и характерных взаимосвязей с другими приборами.

Поэтому нужно начинать с изучения простых схем, включающих в себя небольшой набор элементов.

Самый распространённый компонент любой электросети – обозначение проводов. На схемах он обозначается линией. Но нужно помнить, что один отрезок на чертеже может означать:

  • один провод, являющийся электрическим соединением между контактами;
  • двухпроводную однофазную, или четырёх проводную трёхфазную линию групповой электрической связи;
  • электрический кабель, включающий в себя целый набор силовых и сигнальных групп электрических связей.

Как видим, уже на стадии изучения, казалось бы, простейших проводов существуют сложные разнообразные обозначения их разновидностей и взаимодействий.

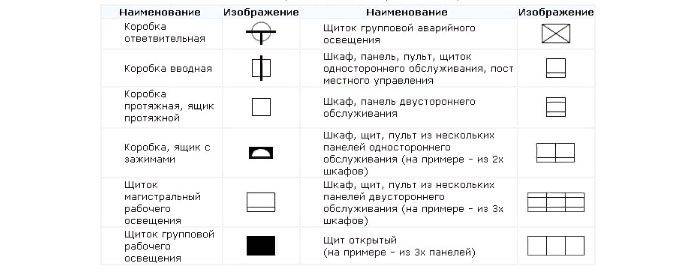

Изображение распредкоробок , щитков

На данном фрагменте из таблицы № 6 ГОСТ 2.721-74 показаны различные обозначения элементов, как простых одножильных соединений и их пересечений, так и жгутов проводников с ответвлениями.

Изображение проводов , ламп и вилки

Нет смысла начинать заучивать все эти значки. Они сами отложатся в сознании после изучения разнообразных чертежей, при котором время от времени придётся заглядывать в данную таблицу.

Компоненты сети

Набор элементов, состоящий из светильника, выключателя, розетки является достаточным для функционирования жилой комнаты, он обеспечивает освещение и питание электроприборов.

Выучив их обозначение, можно с лёгкостью понять обустройство проводки у себя в комнате, или даже спроектировать свой собственный план электропроводки, учитывающий насущные потребности.

Обозначение одноклавишного выключателя , двухклавишного и проходноого выключателя

Взглянув на таблицу №1 ГОСТ 21.608-84, можно удивиться тому разнообразию имеющихся в обиходе электротехнических изделий. Находясь у себя дома и читая данную статью, стоит оглянуться и найти у себя в комнате компоненты электросети, соответствующие обозначенным в таблице. Например, розетка обозначается на схеме полукругом.

Схематическое изображение различных видов розетокСхематическое изображение различных видов выключателей

Существует много их разновидностей (только фаза и ноль, с дополнительным контактом заземления, двойные, блочные с выключателями, скрытые и т. д.), поэтому каждая имеет своё графическое обозначение, также как и множество типов выключателей.

Пример монтажной схемы небольшой квартиры

Немного практики для запоминания

Выделив найденные элементы, желательно попробовать их начертить, можно даже по правилам, указанным в таблице №2. Данное упражнение поможет запомнить выбранные компоненты.

Имея начертание графических символов, можно соединить их линиями, и получить схему проводки в комнате. Поскольку провода спрятаны в стенном покрытии, монтажный чертёж нарисовать не удастся, но электрическая схема будет верной.

Пример простой схемы

Косыми чёрточками обозначено количество проводников в линии. Стрелками указаны выходы на щиток с защитными автоматами и УЗО. Линия синего цвета означает подключение двухпроводным кабелем к коробке распределения, от которой выходят по три провода на выключатель и светильник.

Чёрным показана трёхпроводная проводка с защитным проводником РЕ. Данный рисунок приведён лишь для примера. Для проектирования сложных электрических систем нужно пройти целый курс высшего специализированного учебного заведения.

Но, выучив несколько часто встречающихся символов, можно нарисовать от руки проводку комнаты, гаража или целого дома, и работать по ней, воплощая её в реальности.

УЗО, автоматы, электрощит

Для полноты картины нужно ещё выяснить обозначение распределительных коробок, защитного автомата, УЗО, счётчика.

Обозначения элементов сети

На изображении видно, что однополюсный автоматический выключатель отличается от двухполюсного наличием косых линий на обозначении проводов подключения.

Защитные системы

Для возможности понимания обустройства всей проводки загородного дома (не только электросети), нужно также изучить средства молниезащиты,ноля, фазы, значок датчика движения и других сигнальных средств ПОС (пожарно-охранной сигнализации).

схема молниезащиты загородного дома проволочным молниеотводом, устанавливаемым на крыше

На рисунке указана схема молниезащиты загородного дома проволочным молниеотводом, устанавливаемым на крыше:

  1. проволочный молниеприемник;
  2. ввод воздушной ВЛ и заземление крюков ВЛ на стене;
  3.  токоотводящий провод;
  4. контур заземления.

Датчики сигнализации имеют свое специфическое обозначение, в паспортах некоторых производителей они могут отличаться. Наиболее типичными символами представлены средства ПОС, описанные ниже.

На данном рисунке показан план коттеджа с изображённой схемой подключения различных датчиков пожарно-охранной сигнализации.

Пример плана коттеджа



  • Датчик движения;
  • Пожарный извещатель;
  • Сигнализатор открывания двери;
  • Детектор разбивания стекла;
  • Сирена;
  • Панель управления;

В этой статье показана та часть обозначений, которая касается обустройства дома или квартиры. Для более полного ознакомления с графическими символами электротехники и других отраслей, нужно изучать ГОСТ и различные справочники.

И ещё раз стоит напомнить, что мало выучить значки, нужно понимать принцип работы обозначаемых элементов в электрике.

Коробки коммутационные, монтажные, клеммные: характеристики, обозначение на схеме

Автор Козырин Ю.А.
Генеральный директор НПО «Спектрон»

Любая кабельная линия рано или поздно требует разветвления или подключения к ней различного оборудования. И в этой ситуации невозможно обойтись без коммутационных коробок. Основное назначение коммутационной коробки – произвести коммутацию проводов, защитить узлы соединения проводов от неблагоприятных факторов внешней среды и от случайного прикосновения человеком оголенных проводов.

В процессе электротехнической эволюции (назовём её так!) менялись названия коробок. Во многом это было обусловлено типом соединения в ней проводников. До недавнего времени самым надежным способом соединения проводов считалась пайка. Отсюда и название коробок – распаечная или распаячная. Коробка расключительная, разветвительная, соединительная, коммутационная – все это синонимы одного и того же электротехнического изделия. Мы же будем называть это изделие коммутационной коробкой по той простой причине, что на сегодняшний день самый распространенный, быстрый и не менее надежный, чем пайка, способ соединения двух и более проводов – это использование клеммных колодок, клеммников, изолирующих зажимов, гильз и т.п.

Мир коммутационных коробок, наверное, самый многообразный по сравнению с другим оборудованием, применяемым в слаботочных и силовых сетях.

Коммутационные коробки отличаются друг от друга:

  1. Назначением.
  2. Способом установки.
  3. Формой и размером корпуса.
  4. Материалом корпуса.
  5. Количеством, типом и диаметром кабельных вводов.
  6. Количеством и типом клеммных соединителей.
  7. Степенью защиты IP.
  8. Обычным и взрывозащищенным исполнением.

МК-04


Для подключения извещателей пламени общепромышленного исполнения НПО «Спектрон» производит монтажные коробки (далее – коробки) МК-03 и МК-04.  Монтажная коробка МК-03 предназначена для подключения аналоговых извещателей по 2 проводной схеме. Коробка МК-04 предназначена для подключения микропроцессорных извещателей нового поколения.
МК-04 позволяет подключать извещатель как по 2-х проводной, так и по 4-х проводной схеме подключения.
Основными особенностями коробок являются удобство и практичность при монтаже системы ПС.  Внутри коробки расположен плата с клеммами для подключения. Для удобства, клеммные колодки разнесены отдельно под каждый подключаемый элемент системы (извещатель, Rдоб и Rпож, ШС пит. и ШС сигн).Количество клемм для подключения извещателя соответствует количеству проводников извещателя. На внутренней стороне крышки коробки размещена схема подключений. Применение монтажных коробок обеспечивает удобство и правильность подключения, а также значительно сокращает время монтажа.

МК-03

На взрывозащищенных коробках мы остановимся поподробнее.

Для взрывозащищенных коробок присущи все отличительные признаки, указанные выше. И в то же время, к каждому пункту предъявляются особые условия, которые продиктованы спецификой применения взрывозащищенных коробок.

Кроме перечисленных выше, есть еще один элемент различия коммутационных коробок, характерный только для взрывозащищенного оборудования – это вид взрывозащиты.

Вид взрывозащиты — специальные меры, предусмотренные в электрооборудовании с целью предотвращения воспламенения окружающей взрывоопасной газовой среды; совокупность средств взрывозащиты электрооборудования, установленных нормативными документами.

Различают следующие виды взрывозащиты коммутационных коробок:

  • взрывонепроницаемая оболочка «d»;
  • защита вида «е»;
  • искробезопасная электрическая цепь «i».

 Каждый вид взрывозащиты может применяться как самостоятельно, так и в сочетании с другими видами.

Если говорить о взрывозащищенных коробках с защитой вида «d», то они характеризуются: металлическим корпусом, способным выдержать внутренний взрыв; взрывозащищенными кабельными вводами, надежно уплотняющими кабель; клеммными колодками, коммутирующими высокие напряжения и токи. Применение таких коммутационных коробок допускается во взрывоопасных зонах 1 и 2 класса.

Взрывозащищенные коробки с защитой вида «e» характеризуются не искрящими коммутационными элементами и могут применяться в зонах класса 2.

Что касается искробезопасных коммутационных коробок, то они могут применяться во всех взрывоопасных зонах, но токи, коммутируемые в таких коробках, ограничены по мощности.

Взрывозащищенные коробки НПО «Спектрон» представлены тремя сериями:

1. Взрывозащищенные коробки с защитой вида «d» — Релион-ККВ-А/Н-П/У/Т/К. Предназначены для коммутации силовых и сигнальных цепей во взрывоопасной зоне. Буквы А/Н обозначают материал корпуса — алюминий/нержавеющая сталь. Буквы П/У/Т/К – обозначают количество и расположение выводов коробки.



П – проходная, имеет 2 вывода;

У – угловая, имеет 2 вывода;

Т – тройниковая, имеет 3 вывода;

К – крестовая, имеет 4 вывода;




2. Взрывозащищенные коробки с защитой вида «i» — Спектрон-ККВ-Exi-П/У/Т/К. Предназначены для коммутации искробезопасных цепей во взрывоопасной зоне. Коробки выполнены из специального пластика и имеют IP65. Внутри коробки размещены клеммники WAGO-264.



П – проходная, имеет 2 вывода;

У – угловая, имеет 2 вывода;

Т – тройниковая, имеет 3 вывода;

К – крестовая, имеет 4 вывода.



3. Взрывозащищенные коробки с защитой вида «i» — Спектрон-МК-04-Exi-П/У/Т/К. Предназначены для подключения взрывозащищенных извещателей пламени с видом взрывозащиты – искробезопасная цепь (Спектрон-401-Exi / 401-Exi-М / 401.01-Exi / 401.01-Exi-М; Спектрон-601-Exi / 601-Exi-C / 601-Exi-М/Н / 601-Exi-С-М/Н). Основными особенностями коробок являются удобство и практичность. Применение коробок обеспечивает правильность подключения и сокращает время монтажных работ.



П – проходная, имеет 2 вывода;

У – угловая, имеет 2 вывода;

Т – тройниковая, имеет 3 вывода;

К – крестовая, имеет 4 вывода;



3.  Взрывозащищенные коробки с защитой вида «e» — Спектрон-КВ-Exe-П/У/Т/К. Предназначены для подключения взрывозащищенных извещателей пламени с видом взрывозащиты – заливка компаундом (Спектрон-401-Exm / 401-Exm-М / 401.01-Exm / 401.01-Exm-М; Спектрон-601-Exm / 601-Exm-C / 601-Exm-М/Н / 601-Exm-С-М/Н). Основными особенностями коробок являются удобство и практичность. Применение коробок обеспечивает правильность подключения и сокращает время монтажных работ.

П – проходная, имеет 2 вывода;

У – угловая, имеет 2 вывода;

Т – тройниковая, имеет 3 вывода;

К – крестовая, имеет 4 вывода;

Различный материал корпусов и видов взрывозащиты, расширенный температурный диапазон, клеммные колодки WAGO, богатый выбор кабельных вводов и рудничная маркировка взрывозащиты – все это делает коммутационные коробки НПО «Спектрон» востребованными в различных отраслях промышленности.

Электрические коды для распределительных коробок

» Домашняя электропроводка
» Справочник по электропроводке

» Коды жилой проводки

» Жилая электропроводка: Руководство по домашней электропроводке
» Нужна помощь с электрикой? Получите быстрый ответ! Спросите электрика

Резюме:
Список электрических кодов распределительных коробок с примерами кодов электрических распределительных коробок для домашней электропроводки.

Узнайте, чем делятся другие, на Спросите электрика:
Вы охватываете почти все ситуации, и я обязательно воспользуюсь им снова. Синда из Содертона, Пенсильвания

Определения электрических норм для домашних электрических распределительных коробок

Видео по электромонтажу

Как подключить розетку GFCI без заземляющего провода



ПРИМЕЧАНИЕ. Список всех моих полезных видео

Будет отображаться в конце этого видео

Так что продолжайте смотреть, а я помогу вам подключить правильно!

Посмотрите мой канал на YouTube:

» Спроси у электрика «
и подписывайтесь!

NEC 314.16 Способы прокладки проводки Заполнение соединительной коробки

Объем электрических коробок должен быть достаточным для количества проводников, устройств и кабельных зажимов, содержащихся внутри коробки.

Информация о принятии кода: Показанные коды приведены только в качестве примера и могут быть неточными или неточными для вашего приложения или юрисдикции. Для получения полной информации обратитесь в местное управление строительства.

Неметаллические ящики маркируются объемом в кубических дюймах.
Используйте следующую таблицу для расчета минимального размера коробки:
Размер проводника…………………….. 14 AWG. …….12 AWG
Каждый отдельный изолированный провод…………………….2 дюйма-3…………2,25 дюйма-3
Все заземляющие провода (комбинированные) …………….2 дюйма-3…………2,25 дюйма-3
Для каждого устройства (выключатель/розетка) …..4 дюйма-3…………4,4 дюйма-3
Все внутренние кабельные зажимы (комбинированные)….2 дюйма-3…….. ..2,25 дюйма-3

Расчет заполнения коробки для образцов:
Четыре кабеля NMB 14/2 с заземлением:
8 изолированных проводов……….. 16 кубических дюймов
Все провода заземления……….. ..2 кубических дюйма
1 выключатель……………………………..4 кубических дюйма
1 розетка… ……………….4 кубических дюйма
Все кабельные зажимы (вместе). …2 кубических дюйма
Минимальный объем коробки….. ……28 кубических дюймов

NEC 370-29 Не прятать распределительные коробки в стенах, потолках или недоступных чердаках и под полом.

Примеры бытовых электротехнических норм для распределительных коробок

Коды IRC
Коробки: соединительные, отводящие и осветительные
1. Неиспользуемые отверстия в коробках и корпусах трубопроводов должны быть закрыты. 2003 IRC E3806.4
2. Все ящики должны быть доступны. НЭК 314.29
3. Коробки должны быть установлены в каждой точке соединения проводника, выходе, точке переключения, точке соединения или точке протяжки. NEC 314
4. Неметаллические коробки прямоугольной формы (2 1/4 дюйма x 4 дюйма) можно использовать как в стенах, так и в потолках. Зажимы не нужны, если провод крепится в пределах 8 дюймов от коробки. НЭК 314,17

Для получения полной и актуальной информации о кодах всегда обращайтесь в местную строительную службу.

стиль=»очистить: слева»>

» Вы можете избежать дорогостоящих ошибок! «

Вот как это сделать:
Правильно подключите с помощью моей иллюстрированной книги по электромонтажу

Отлично подходит для любого проекта домашней электропроводки.



Идеально подходит для домовладельцев, студентов,
Разнорабочий, разнорабочие и электрики
Включает в себя:
Проводка розеток GFCI
Проводка домашних электрических цепей10
Цепи розеток 120 и 240 В
Электропроводка выключателей освещения
Электропроводка 3- и 4-проводной электрической плиты
Электропроводка 3-проводной и 4-проводной сушилки Шнур и выход сушилки1 3 90 90 90 0074 Как Устранение неполадок и ремонт электропроводки
Методы модернизации электропроводки
Коды NEC для домашней электропроводки
. …и многое другое.

Подробнее об электрических кодах для коробок

Вопросы об электрических кодах для распределительных коробок

Вопросы о кодах электропроводки в жилых помещениях для коробок


Вопрос от Яна, домовладельца в Атаскадеро, Калифорния.

Могу ли я установить распределительные коробки в подполье?

Я работаю в очень маленьком доме 1890-х годов с одной стеной. Дом нужно переделывать. Подвал и чердак доступны. Я планирую проложить цепи питания к розеткам и переключателям внутри металлических коробок Wiremold V 700 для поверхностного монтажа и т. д. Я планирую проложить цепи питания в сухом подполье с системой балок 2×8 16 OC. Могу ли я использовать проводку NM #12 для фидеров и делать соединения с проволочной гайкой внутри металлических распределительных коробок 4×4 внутри подполья? Я буду устанавливать соответствующие кабельные разъемы в эти распределительные коробки и из них.

Этот вопрос по электропроводке поступил от Яна, домовладельца в Атаскадеро, Калифорния.

Ответ Дэйва:

Январь, электрические правила требуют, чтобы распределительные коробки были доступны, поэтому ваш план должен подойти. Обязательно получите разрешение и проверьте свою работу.


Советы по электрике, которые помогут вам правильно подключить

Самый безопасный способ проверки электрических устройств и идентификации электрических проводов!

Бесконтактный электрический тестер
Это инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку. Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»>

Самый быстрый способ проверить неисправность электропроводки!

Тестер розеток
Это первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки.
Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока.
Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности.
Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена
Тестирует стандартные 3-проводные розетки
Внесен в список UL
Свет указывает на неправильную проводку
Очень удобный и простой в использовании. style=»clear: left»>

Снимите изоляцию проводов, не надрезая и не повреждая электрический провод!

Инструмент для зачистки проводов и кусачки
Мой самый любимый инструмент для зачистки проводов, который уже много лет лежит в моей личной сумке для электрических инструментов, и это инструмент, который я использую для безопасного зачистки электрических проводов.
Этот удобный инструмент имеет множество применений:
Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции.
Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток. Этот инструмент очень удобен и прост в использовании.

стиль=»очистить: слева»>

СВЯЗАННЫЕ


Подробнее о распределительных коробках

Что делать с заземляющим проводом
Заземление настенных розеток и выключателей света: что делать, если не к чему прикрепить заземляющий провод, заземление настенных розеток и выключателей света, заземляющие провода и незаземленные светильники и коробки, приклеивающие заземляющий провод.

Удары молнии могут повредить электропроводку
У нас во дворе перед домом в дерево ударила молния. Сработал автоматический выключатель в распределительной коробке. Он не сбрасывался…

Сращивание электропроводки 220 В
Как сращивать электропроводку 220 В: Рекомендации по сращиванию кабельной проводки 220 В, чтобы сделать соединение безопасным, доступным и обеспечить целостность цепи.

Соединения проводки для электрического водонагревателя
Что такое соединения проводки для водонагревателя? Электрические соединения для электрического водонагревателя на 50 галлонов 240 вольт.

Определение причины цепи затемнения света
Из-за чего у меня тусклый свет? Как определить и устранить причину тусклого света, Тусклый свет может быть признаком проблемы с электричеством, Как проверить проводку электрической цепи.

Электротехнические правила и светильники для плавательных бассейнов
GFCI Защита от замыканий на землю для светильников для плавательных бассейнов: NEC Статья 680-20, Как описано в этом вопросе по электротехнике, любой, кто входит в бассейн с включенным светом, подвергается опасности потенциального поражения электрическим током. !

Электрические нормы для гаражных розеток и розеток GFI
Как спланировать и установить электропроводку для гаражных розеток и цепей освещения: электрические нормы и правила защиты GFCI для розеток на 15 А и 20 А, 125 В в гаражах.

Электрический код для кабеля BX
Где в кодовой книге NEC указано, где и как BX может быть выставлен и каковы ограничения.

электрические коробки — 1631

Самый безопасный способ проверки электрических устройств и идентификации электрических проводов!

Бесконтактный электрический тестер
Это инструмент для тестирования, представляющий собой бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.
Самый быстрый способ проверить неисправность электропроводки!

Тестер розеток
Это отлично подходит для устранения проблем с проводкой выходной цепи, также используется большинством инспекторов для проверки питания и проверки полярности проводки цепи.
Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока.
Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности.
Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена
Тестирует стандартные 3-проводные розетки. Лампа, внесенная в список UL, указывает на неправильное подключение. Очень удобна и проста в использовании.
Снимите изоляцию провода, не надрезая и не повреждая электрический провод!

Инструмент для зачистки проводов и кусачки
Инструмент для зачистки проводов, используемый для безопасного зачистки электрических проводов.
Этот удобный инструмент имеет множество применений:
Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции.
Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток.


Изучение электропроводки

Обучающие видеоролики по электромонтажу


» Как ПРАВИЛЬНО подключить!«
Проводите уверенно!
Полностью иллюстрированный
Мгновенная загрузка

Теперь вы можете
Проводите как профессионал!


Последние отзывы

Я думаю, что ваш сайт предлагает самую четкую и лучшую информацию об электротехнике для домовладельцев, которую я когда-либо видел в сети. Вы вселили в меня уверенность в своих собственных проектах, которых у меня никогда не было раньше. СПАСИБО!
Пол, из Фоксборо, Массачусетс

Жаль, что я не нашел этот сайт раньше, это, безусловно, лучший ресурс, связанный с электричеством, который я нашел в Интернете.
Джордж из Скрэнтона, Пенсильвания

Люблю этот сайт для офисного работника, который ничего не смыслит в электропроводке.
Билл, из Нью-Йорка, Нью-Йорк

Этот сайт намного лучше, чем 3 книги, которые я только что купил, я бы хотел, чтобы я пришел сюда первым.
Коллин, из Гранд-Рапидс, Мичиган

Спасибо за ответ на мой вопрос.
Я смог добиться этого. Этот сайт идеален. Я рад, что нашел его. Пожалуйста, продолжайте в том же духе.
Майк, из Чикаго, Иллинойс

Подробнее Комментарии

Оставить комментарий

Помощь с домашней электропроводкой

Поиск и устранение неисправностей электропроводки
Использование электрических тестеров и измерителей
Домашняя электрическая безопасность
Безопасность строительства дома
Электрические расчеты и формулы
Домашние электрические коды для домашней проводки
Вопросы по электропроводке

Электромонтажные детали и инструменты

Электрические коробки
Электропровод
Электрические инструменты
Тестеры и измерители

Домашние электрические справочники

Каталог электрических статей
Справочник электрических схем
Справочник электропроводки своими руками
Статьи по электрике своими руками
Каталог категорий электрических статей
Последние электрические вопросы и ответы
Список статей по ремонту электрооборудования

Ресурсы по электропроводке

Лицензионные коды и строительство дома
Обучение и сертификация электриков
Ресурсы по электрической проводке
Поставщики электроэнергии
Информационный бюллетень «Советы по электрике»
Бесплатная помощь по электрике
Галерея домашней электропроводки
Домашняя электрическая проводка видео
Видео об электроэнергетике


Спецификация распределительной коробки прибора — инструменты Inst

A 9Распределительная коробка 0013 представляет собой электрическую коробку, которая содержит клеммные колодки. Он выступает в качестве промежуточного звена между полевыми устройствами (инструментами) и панелями управления (ПЛК/РСУ).

Кабели от полевых устройств подходят к одной стороне клеммной колодки, а с другой стороны идут к панели управления .

Содержание

  • Факторы выбора соединительной коробки
  • Нормы и стандарты
  • Выбор материала соединительной коробки
  • Степень защиты от внешних воздействий (IEC-60529)
  • Типы клемм
  • Направления кабельных вводов
  • Устройства кабельных вводов
  • 0588 Задняя панель клеммной колодки
  • Этикетки
  • Дверь
  • Температура окружающей среды
  • Окраска
  • Чертеж распределительной коробки

Выбор распределительных коробок приборов должен регулироваться конкретным электрическим приложением и зонами, в которых установлены распределительные коробки.

Распределительная коробка должна иметь сертификат надлежащей защиты от опасных зон и степень защиты IP .

Факторы выбора соединительной коробки

Факторы, которые необходимо учитывать при выборе соединительной коробки, перечислены ниже.

  • Материал
  • Степень защиты
  • Тип клеммы
  • Направление ввода кабеля
  • Устройства ввода кабеля
  • Заземление
  • Температурный класс
  • Заглушка сапуна/дренажа
  • Размер корпуса
  • Этикетки
  • 8 Задняя панель клеммной колодки

  • 9 588 Температура окружающей среды

Нормы и стандарты

Следующие коды и стандарты применимы при выборе распределительной коробки.

  • IEC-60529 / BS-5490 (защита от проникновения пыли)
  • RAL-7032 (окраска)
  • DIN-145 (размер букв на заводской табличке)
  • API RP 14F и API RP 14FZ (Проектирование, установка и техническое обслуживание стационарных и плавучих морских нефтяных сооружений для неклассифицированных местоположений и местоположений класса 1, зоны 0, зоны 1 и зоны 2. )
  • IEC -60079 (Оборудование – общие требования)
  • МЭК-60079-10.1.:2009 (Взрывоопасная среда – Классификация зон взрывоопасной, газовой среды)
  • МЭК-60079-7 (Защита оборудования повышенной безопасностью «е»
  • IEC-60079-11 (взрывоопасная среда)
  • IEC-60079-14 (проектирование, выбор и монтаж электроустановок)
  • IEC-60947 (выбор типа клеммы)
  • IEC-60423 и IEC-62444 (дизайн, конструкция и Выбор панелей уплотнений и кабельных вводов)
  • IEC-61892  (мобильные и стационарные морские установки, электрические установки)

Выбор материала соединительной коробки

На морских сооружениях большинство распределительных коробок приборов изготавливается из нержавеющей стали.

Тип SS316L обычно предпочтительнее, потому что типы 303 и 304 более подвержены точечной коррозии (API RP 14F и API RP 14FZ).

В соответствии с API 14FZ, SS316L обеспечивает защиту от проникновения, что позволяет использовать эти распределительные коробки КИП во взрывоопасных зонах и может быть сертифицировано в соответствии с директивой ATEX и схемой сертификации IECEx.

 Сертификация IECEx основана на международном стандарте серии IEC-60079, а директива ATEX основана на стандарте Европейского союза (ЕС).

Наиболее часто используемые соединительные коробки на морских платформах имеют Ex e «повышенной безопасности» и Ex d «огнестойкие».

Материалы с хорошей коррозионной стойкостью, высокой текучестью, высокой устойчивостью к ползучести и устойчивостью к высоким температурам окружающей среды используются для изготовления распределительных коробок для наружных площадок, подверженных воздействию изменяющихся условий окружающей среды.

Армированный стекловолокном полимер (GFRP) является широко используемым материалом для наружных работ благодаря его высокой стойкости к загрязнению маслами, превосходным механическим свойствам и ожидаемому сроку службы.

SS316L и стеклопластик — широко используемые материалы для распределительных коробок приборов как внутри, так и вне помещений. Сталь CRCA также используется в качестве материала для изготовления распределительных коробок для неопасных небольших производств. , случайный контакт, вторжение и защита от прямого контакта.

Пылевлагозащита подробно описана в международном стандарте IEC-60529..

Мы должны выбрать рейтинг IP оборудования, изучив место, где мы должны его установить. Для внутренних помещений обычно используются IP21 и IP 44 из-за их низкого уровня безопасности. Принимая во внимание, что для наружных площадок требуется минимум IP56, чтобы выдерживать суровые условия.

Обычно во всех отраслях промышленности предпочитают соединительные коробки с минимальным классом защиты IP65.

См. IEC-60529 для получения более подробной информации.

Типы клемм

В распределительных коробках используются в основном два типа клемм. Они бывают винтового и штифтового/пружинного типа.

Пружинные или штыревые клеммы чаще всего используются из-за виброустойчивого соединения, высокой прочности, простоты установки и хорошей электропроводности.

Обычно мы выбираем типы клемм в соответствии с IEC-60947.

Винтовое соединение требует много времени. Винтовой механизм ограничивает минимальный физический размер терминала.

Указания по вводу кабеля

В распределительной коробке прибора с сертификацией Ex ‘e’ кабельный ввод должен быть снизу и сбоку, что должно соответствовать сертификации и степени защиты IP корпуса.

В соответствии с EN-60079-0 кабельные вводы должны соответствовать степени защиты IP и Ex.

В соответствии с EN-60079-10 все неиспользуемые входы в распределительную коробку должны быть запломбированы.

Устройства ввода кабеля

Фланш-панели чаще всего используются для ввода кабеля.

В основном фланш-панели изготавливаются из нержавеющей стали SS316L, которая обеспечивает превосходную коррозионную стойкость.

В соответствии с IEC-60423 рекомендуется использовать SS316L в качестве материала фланш-панели.

В соответствии с IEC-62444 кабельные вводы должны быть изготовлены из никелированной латуни.

 Заземление

Шпильки заземления должны быть изготовлены из нержавеющей стали SS316L.

В соответствии с IEC-60529 шпильки заземления должны быть приварены к стенке корпуса, чтобы обеспечить целостность степени защиты IP.

Температурный класс

Температурный класс распределительной коробки используется для определения наиболее экстремальной рабочей температуры на поверхности оборудования, которая не должна точно соответствовать температуре воспламенения окружающей потенциально опасной атмосферы.

В соответствии с IEC-60079-10 распределительная коробка, расположенная в полевых условиях, должна быть пригодна для использования во взрывоопасных зонах с газовой группой II и температурным классом не ниже T3.

Сливная/сапунная пробка

Функция спускной/сапунной пробки заключается в минимизации накопления влаги в распределительных коробках путем слива конденсата или влаги и выпуска воздуха из корпуса в окружающую атмосферу.

Все узлы сапуна/дренажа должны быть изготовлены из нержавеющей стали SS316L.

Все заглушки сапуна/дренажа должны иметь степень защиты IP, равную соответствующей распределительной коробке.

Размер распределительной коробки

При выборе размера распределительной коробки необходимо учитывать рекомендации по охране труда, технике безопасности и охране окружающей среды (HSE) и по предотвращению происшествий и травм (IIF).

Размер распределительной коробки оказывает решающее влияние на ремонтопригодность, доступность, а также безопасность и здоровье пользователя.

Для каждой соединительной коробки рекомендуется иметь ширину и высоту в диапазоне 100-500 мм и глубину в соответствии с рекомендациями производителя.

Задняя панель клеммной колодки

Клеммные колодки распределительной коробки обычно устанавливаются внутри распределительной коробки на задней панели клеммной колодки.

Основной целью использования задней панели клеммной колодки является сохранение степени защиты IP распределительной коробки.

В качестве материала для изготовления задней панели используется в основном нормальная сталь или SS316 / SS316L.

Этикетки

Уровень защиты, группа газа, применяемые стандарты, температурный класс и номер сертификата/формы должны быть указаны на оборудовании.

В качестве материала для маркировки рекомендуется использовать SS316 или SS316L.

Он должен быть устойчив к ультрафиолетовому (УФ) повреждению.

Точечная сварка или заклепки используются для крепления этикетки к пластине.

Обычно буквы, используемые для маркировки, основаны на DIN-145.

Дверь

Рекомендуется использовать распашные и подъемные двери, а также большинство предприятий предпочитают настенные распределительные коробки.

Петля используется для поддержки дверного проема и позволяет легко управлять дверью.

Температура окружающей среды

Температура окружающей среды — это диапазон рабочих температур для оборудования в опасных зонах.

Диапазон температур обычно составляет от -20 до +55 градусов Цельсия в соответствии с IEC-60079-0.

Окраска

Обычно покраска распределительных коробок выполняется с использованием цвета RAL-7032 в качестве эталона.
