Расстояние между фермами для навеса: Фермы для навеса металлические: расчет своими руками, монтаж

Фермы для навеса металлические: расчет своими руками, монтаж

Во время формирования разных видов навесов требуется пользоваться качественными и подходящими фермами. Они могут создаваться своими руками, но для этого надо обладать умением работать со сварочным аппаратом. Ферма для навеса обычно изготавливается из металла. Перед непосредственными работами следует определиться, из какого материала будут сделаны фермы, какими размерами и иными параметрами они будут обладать.

Важно! Если совершить ошибку в расчетах и работе, то это может стать причиной того, что построенная конструкция не будет обладать необходимой прочностью и жесткостью, поэтому под действием сильного ветра или большого количества снега может просто сложиться.

Для каких целей могут использоваться фермы?

Наиболее часто арочную ферму для навеса используют для:

• формирования открытых стоянок для машин, которые считаются неплохой заменой для гаражей;
• создания остановок для общественного транспорта;
• организации козырьков для разных торговых организаций;
• строительства веранд, беседок или иных малых архитектурных форм, причем при грамотном расчете и правильной работе можно вовсе сделать с помощью данных ферм настоящий садовый домик, обладающий достаточно хорошей прочностью и привлекательным видом.

Важно! Именно фермы для навесов гарантируют высокую надежность и долговечность формируемых конструкций, поэтому если они будут грамотно сформированы, то прослужат длительное время без создания каких-либо неприятностей или опасностей.

Какие фермы использовать?

Существуют на рынке готовые фермы, которые обладают стандартными размерами и иными подходящими параметрами. Но дополнительно можно сделать фермы для навеса своими руками, а особенно это актуально в ситуациях, когда требуется получить действительно необычную конструкцию, имеющую специфические габариты и характеристики.

Делать элементы можно из разных материалов, но наиболее часто для этих целей используются металлические трубы или профили.

Важно! Если выбираются для работы трубы, то они должны быть квадратными или прямоугольными.

Металлическую ферму для навесов целесообразно использовать по разным причинам:

• высокая прочность, обусловленная наличием ребер жесткости, причем даже при сильных нагрузках не получится согнуть профиль, обладающий квадратным сечением;
• стоимость металлических труб считается приемлемой, так как процесс производства не требует использования специфической технологии или дорогостоящего оборудования, но рекомендуется выбирать горячекатаные изделия;
• сама форма труб из металла считается удобной для использования, поэтому их крепление будет простым и быстрым, а также процесс сварки облегченным.

Из металлических прямоугольных труб сформировать нужную конструкцию не составит труда с помощью стандартной сварки. Далее для  обшивки используется поликарбонат, причем расстояние между соседними элементами должно быть таким, чтобы было действительно удобно выполнять все работы по креплению материала.

Правила расчета

Перед непосредственным выполнением каких-либо работ, связанных с формированием навеса из ферм, требуется предварительно заняться грамотными расчетами, чтобы определиться с нужным количеством элементов, с их размерами и иными параметрами. Только в этом случае можно избежать ошибок в работе и получить действительно качественный результат.

Важно! Расчет может производиться вручную или с использованием специальных калькуляторов, которые свободно представлены в интернете, причем второй вариант считается самым актуальным.

Рассчитать ферму для навеса достаточно просто, для чего выполняются последовательные этапы:

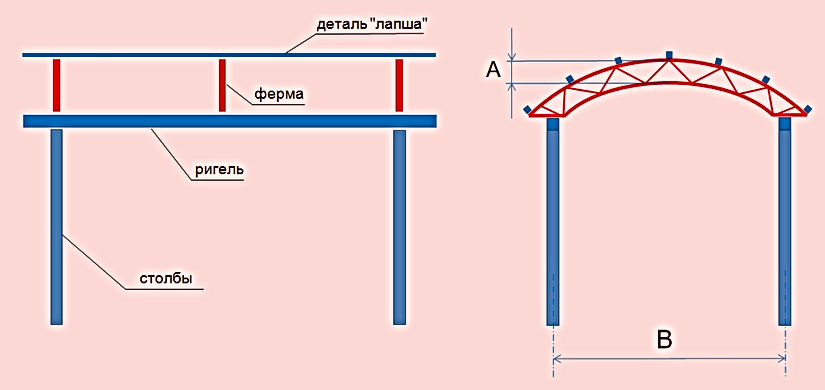

• Первоначально выбирается, какова будет структура фермы. Она может быть арочной или прямой, односкатной или двускатной. Каждый вид имеет свой внешний вид и характеристики, поэтому первоначально учитывается, какие функции будут выполняться навесом, а также какие другие материалы будут использоваться во время работы. Дополнительно берутся в расчет личные предпочтения владельцев сооружения.

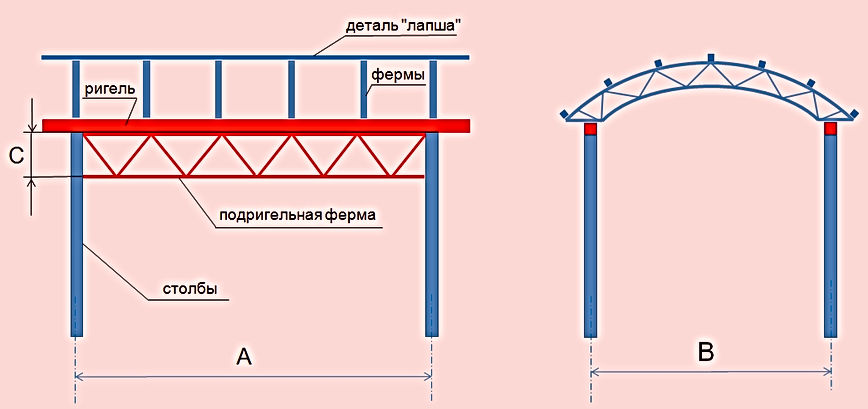

• Решается, какими размерами будет обладать будущее сооружение, причем если увеличивается высота навеса, то возрастает его несущая способность, поэтому во время работы непременно монтируются надежные и прочные ребра жесткости, повышающие прочность всей конструкции.
• Нередко требуется создавать пролеты, которые по размеру превышают 36 м., а в такой ситуации надо определить изгиб погашения.
• Во время расчета учитывается, какими характеристиками будут обладать панели фермы, для чего определяется расстояние между основными элементами, которые передают нагрузку.
• В конце расчетов следует определить, каково расстояние между одним и другим узлом системы. Обычно для этого используется ширина панелей.

Важно! Можно не только самостоятельно заниматься расчетами, но и найти в интернете уже готовые проекты, в которые только подставляются нужные параметры, что позволит избежать ошибок и получить быстрый и правильный результат.

Таким образом, расчет фермы для навеса должен учитывать множество особенностей, чтобы получить грамотный результат.

Как собирается каркас?

После того как будут полностью готовы фермы, имеющие оптимальные параметры и размеры, можно приступать к формированию металлического каркаса. Для этого выполняются действия:

• Выбирается место, которое будет применяться для возведения конструкции. На него наносится разметка, на основании которой будут выполняться все последующие действия.
• Производится грамотная установка опор, которые надежно бетонируются, причем они должны располагаться строго вертикально. Во время работы непременно надо пользоваться уровнем или отвесом, так как только эти инструменты гарантируют действительно получение ровной конструкции.
• К стойкам присоединяются квадратные трубы, для чего придется пользоваться сварочным аппаратом.
• Монтаж ферм осуществляется непосредственно на земле, причем к полученным поясам надо приварить перемычки и раскосы. Они должны находиться как вверху, так и внизу. Только после этого можно поднять готовые элементы, которые привариваются к опорам.
• Для крепления поликарбоната в качестве основы выступают перемычки, причем они фиксируются к каждой ферме, а расстояние между ними должно быть равно примерно полметра.
• После изготовления конструкции надо хорошо и тщательно зачистить металлические элементы, которые далее покрываются грунтовкой и красятся. Только тщательная и надежная защита обеспечит долговечность конструкции, так как на ней не начнется процесс коррозии.

Таким образом, создать каркас для навеса из ферм достаточно легко, для чего надо только заранее уделить внимание грамотным расчетам и точно следовать правильной инструкции для создания конструкции.

Основные рекомендации

Чтобы процедура создания конструкции была легкой и не сопровождалась какими-либо сложностями и недостатками, рекомендуется учитывать некоторые советы:

• навес должен обладать скатом с углом от 25 до 30 градусов, а иначе с него не будет сходить снег;
• выбирать следует профильные трубы, стенки которых не меньше 3 мм в толщину;
• между фермами оставляется расстояние, которое не будет превышать 1,75 м, а иначе листы поликарбоната будут сильно провисать;
• требуется, чтобы поликарбонат выходил за пределы каркаса примерно на 15 см, чтобы на металлические элементы не попадали осадки;
• не рекомендуется для креплений листов поликарбоната пользоваться тяжелыми болтами, которые значительно повышают вес конструкции;
• во время сварки надо учитывать все правила безопасности, а если вовсе отсутствует опыт работы, то лучше всего довериться специалистам.

Таким образом, фермы для навеса могут обладать разными формами и могут создаваться из разных материалов. Оптимальным считается использование элементов из металла, которые заранее правильно рассчитываются, а только потом привариваются к стойкам и соединяются друг с другом. Чтобы полученная конструкция прослужила длительное время, требуется защитить металлические элементы от коррозии специальными составами, а также заранее произвести грамотные расчеты. В этом случае навес будет прекрасно справляться с сильным ветром или большим количеством снега.

Сварка ферм из профильной трубы для навеса своими руками: пошаговая инструкция

Содержание:

1. Что представляют собой фермы для навеса
2. Как правильно рассчитать конструкцию фермы
3. Пример расчёта фермы для создания простого односкатного навеса
4. Процесс сборки металлического каркаса
5. Важные условия при строительстве навеса
6. Видео о строительстве фермы для навеса

Навес – полезное сооружение для любого участка: это хорошее временное укрытие для автомобиля, его можно установить над бассейном, под навесом можно поставить чайный стол или расположить инструменты. Но чтобы он был практичным и полезным, в первую очередь нужно позаботиться о его прочности и максимальной долговечности.

Самая простая конструкция представляет собой несколько вертикальных стоек и горизонтальную раму, к которой прикрепляются стропила для крыши, однако такое сооружение не годится для навеса большой площади. Чтобы перекрыть широкое пространство, потребуется соорудить большой каркас, а для этого нужно правильно рассчитать и сварить металлические фермы для навеса своими руками.

Что представляют собой фермы для навеса

Ферма – это сложный металлический каркас, изготавливаемый из отдельных элементов, соединённых при помощи сварки. Основные элементы фермы – это верхний и нижний пояс, которые соединяются вертикальными стойками и раскосами. Преимущество таких конструкций в том, что они могут выдерживать значительные нагрузки и стойко переносить любые капризы природы, надёжно удерживая навес.

Можно купить такой каркас в готовом виде, а можно изготовить его самостоятельно. Для этого потребуется знание законов физики и точный расчёт. На каркас воздействуют сразу несколько сил, нужно точно определить точки равновесия, чтобы конструкция смогла выдерживать даже высокие нагрузки.

Из чего и как правильно сварить ферму для навеса? Основным материалом для их изготовления являются профильные трубы. Этот вариант обладает несколькими преимуществами:

• Они могут иметь различный размер: от толщины профильной трубы зависит несущая способность конструкции. Обычно для варки каркасов используется труба квадратного сечения со стороной 3-5 см, доля маленьких сооружений можно использовать и меньшие по размерам трубы.
• Профильные трубы отличаются большой прочностью и при этом намного легче, чем цельный металлический брусок. Ещё одно преимущество заключается в том, что их можно сгибать, что позволяет создавать арочные, купольные и иные криволинейные навесы.
• Это относительно недорогой материал, и купить его не составит труда. Для защиты от коррозии каркас придётся обрабатывать грунтовкой и красить, тогда он прослужит намного дольше.

Как правильно рассчитать конструкцию фермы

Металлические фермы из профильной трубы для навеса рассчитываются в соответствии со СНиП 2.01.07-85, при расчётах потребуется калькулятор и специальное программное обеспечение. Проектировочные работы проводятся с учётом следующих факторов:

1. Схема и контуры навеса. Нужно продумать, какой будет его кровля: односкатной, двускатной, купольной, арочной, шатровой – есть множество вариантов, для каждой из которых существуют свои требования. От выбранного каркаса зависит вид верхнего и нижнего поясов фермы. Самый простой вариант – сооружение обычного навеса с односкатной кровлей.
2. Размеры навеса. Это очень важный параметр: чем больше расстояние между фермами, тем большую нагрузку им придётся выдерживать. Также нужно определить верхнюю и нижнюю точку ската и расстояние между ними. Чем больше наклон, тем меньше снега будет скапливаться на крыше.
3. Размеры панелей кровельного материала. От них напрямую зависит расстояние между фермами. Обычно для домашних навесов выбирается сотовый поликарбонат, поэтому нужно выяснить ширину листов.

Сотовый поликарбонат легко сгибается, поэтому можно использовать его при строительстве арочных и иных криволинейных навесов. Можно также использовать профлист, металлочерепицу, шифер и прочие материалы.

4. Снеговая и ветровая нагрузка в регионе. Их можно узнать по специальным картам: найдите свой регион и определите, какую нагрузку должен оказывать снег на перекрытия сооружений.

Расчётная схема достаточно сложна, разобраться в ней самостоятельно будет сложно без инженерного образования. Если вам известны основные параметры будущего навеса, можно без проблем найти в сети готовый проект, чтобы не допустить ошибок в расчётах. Если же вы решили определять нагрузку самостоятельно, все расчёты лучше показать специалисту.

Необходимо учитывать, что чем больше расстояние между верхней и нижней точкой фермы, тем больше её несущая способность: снега на кровле будет скапливаться меньше, кроме того, он не будет страдать от прочих нагрузок. Однако и материала для кровли потребуется больше.

Поликарбонатные листы прикрепляются к металлическому каркасу с помощью специальных профилей, можно также использовать обычные саморезы с уплотнительными кольцами и термошайбами. С их помощью можно создать прочное крепление, защищённое от коррозии.

Пример расчёта фермы для создания простого односкатного навеса

Рассмотрим подробнее процесс строительства односкатного навеса, размер которого составляет 6х4 метра – это самое распространённое решение для временного хранения автомобиля. В качестве кровельного материала используется поликарбонатный лист, его ширина составляет 2, 1 метра.

Следовательно, фермы должны располагаться под краем каждого листа, а также посередине. Для расчёта можно использовать программное обеспечение, которое позволит наглядно представить каждый элемент и провести необходимые расчёты.

Как правильно варить фермы для навеса? Для строительства используются профильные трубы сечением 30х30 мм, длина верхних труб составляет 3900 мм, нижних – 3100 мм. Расстояние между ними составит 150 мм, по краям будут приварены наклонные распорки.

Для наклонных распорок можно использовать профильные трубы сечением 20х20 мм, они будут располагаться под углом в 25 градусов. Они должны быть приварены зигзагообразно между верхней и нижней трубой фермы.

Основой металлического каркаса станут две продольные профильные трубы сечением 30х30 мм. Между фермами будут располагаться продольные перемычки, длина которых с учётом снеговой нагрузки составит полметра. Вертикальные стойки навеса изготавливаются из такой же трубы, они должна располагаться под каждой фермой с двух сторон.

Стойки необходимо забетонировать на глубине 60-80 см, тогда они смогут выдерживать даже очень большую нагрузку. Можно использовать и другой вариант: в грунт устанавливаются бетонные закладные, к которым прикрепляются металлические стойки.

После подготовки всех материалов можно переходить к сварочным работам. Сваривать металлический каркас имеет право только человек со специальным образованием, нужно обязательно позаботиться обо всех средствах индивидуальной защиты.

В некоторых случаях большая часть элементов каркаса собирается на земле и только потом поднимается на опоры. Это позволяет упростить сварочные работы, но для монтажа тяжёлых ферм на каркас придётся привлекать людей и технику.

Процесс сборки металлического каркаса

Сварка ферм из профильной трубы для навеса и металлического каркаса проводится следующим образом:

• Участок размечается, устанавливаются вертикальные опоры каркаса с помощью закладных. Можно также сразу устанавливать в ямы металлические трубы, после чего опоры бетонируются.

Они должны располагаться строго вертикально, расположение проверяется отвесом. Чтобы все опоры стояли строго по двум линиям, между крайними натягивается нитка, и по ней выставляются все остальные. Расстояние между вертикальными стойками составляет 1 метр.

• Укладываются продольные трубы, они привариваются к опорным стойкам.
• Все элементы фермы свариваются на земле. Верхний и нижний пояс соединяются перемычками и раскосами, после чего фермы поднимаются наверх и привариваются к продольным трубам в местах расположения вертикальных стоек.
• Между всеми фермами через каждые полметра по скату ввариваются продольные перемычки. Впоследствии они станут опорой для крепления поликарбонатных листов. В них проделываются отверстия для установки кровельного материала.
• Все места соединений тщательно зачищаются, особенно это касается верхних граней каркаса, на которые будет укладываться поликарбонатный лист: они должны быть совершенно ровными, иначе лист не сможет лечь на каркас. Готовый каркас требует обязательных малярных работ: поверхность очищается и обезжиривается, после чего на неё наносится специальная грунтовка, и проводится покраска.

Необходимо обработать весь каркас, особое внимание уделяется местам соединения элементов. Они больше всего подвержены коррозии, поэтому нуждаются в особой защите.

От качества сварки и соблюдения всех требований напрямую зависит прочность каркаса и надёжность навеса. Чтобы строение не обрушилось из-за строительных ошибок, сварочные работы самостоятельно лучше проводить только при наличии отработанного опыта. Лучше заплатить за вызов специалиста, чем в дальнейшем оплачивать новый навес и ремонт пострадавшего автомобиля.

Важные условия при строительстве навеса

Зная, как варить фермы для навеса, можно разрабатывать достаточно сложные сооружения, но желательно каждый проект согласовывать со специалистами. Безопасные металлоконструкции должны соответствовать требованиям ГОСТ 23118-99, техническая документация содержит все правила сборки элементов.

Минимальный уклон скатного навеса составляет 25-30°, это обеспечит постепенный равномерный сход снега. Толщина стенок профильных труб, используемых для каркаса должна составлять не менее 3 мм, это важное условие прочности.

Для перемычек фермы можно использовать трубы с толщиной стенки 2 мм. Важно знать, что расстояние между фермами не должно составлять более 1,75 метра, в противном случае нагрузка на каркас может оказаться неравномерной, и поликарбонат начнёт провисать из-за большого веса.

Поликарбонатные листы или другой кровельный материал должны выступать за пределы каркаса минимум на 10-15 см с каждой стороны – это позволит уберечь металлические элементы от попадания дождевой влаги и последующего воздействия коррозии. Боковые части поликарбонатных листов закрываются специальными профилями, чтобы в ячейках не скапливались пыль и мусор.

Как сварить ферму для навеса своими руками? На первый взгляд эта работа может показаться очень сложной, но при наличии навыка работы со сварочным аппаратом и хотя бы минимальных знаний в проектировке с ней можно справиться без привлечения специалистов.

Навес, построенный своими руками, обойдётся недорого, а служить он сможет очень долго. Кроме того, он может обладать неплохими декоративными качествами: цвет каркаса может сочетаться или контрастировать с цветом установленных поликарбонатных листов, и такое сооружение будет украшать территорию и выполнять несколько полезных функций.

На каком расстоянии должны быть фермы?

2 доли

• Доля
• Булавка

В прошлом году я кое-что делал на чердаке и ползал между фермами. Двигаясь между ними, я заметил, что они кажутся дальше друг от друга, чем другие участники фрейма в моем доме. Мне было интересно, отличается ли расстояние между фермами крыши, и если да, я хотел знать, на каком расстоянии должны быть фермы друг от друга?

Фермы крыши должны располагаться на расстоянии 24 дюйма друг от друга по центру. Фермы могут располагаться ближе друг к другу, на расстоянии 12 дюймов или 16 дюймов по центру, но строительные нормы и правила допускают расстояние 24 дюйма по центру без использования более тяжелых крепежных элементов для соединений фермы со стеной. Если вы живете в районе, подверженном ураганам, вы можете подумать о перемещении ферм на 16 дюймов по центру.

Фермы проектируются в соответствии со спецификациями каждого конкретного дома. Это означает, что стиль и размер дерева на ферме варьируется от дома к дому. В этой статье мы рассмотрим причины, по которым расстояние между стропильными фермами составляет 24 дюйма.

Быстрая навигация

• Что такое ферма?
  • Варианты стропильных ферм и расстояние между ними
• Стандартное расстояние между стропильными фермами жилых домов
• Требования к расстоянию между стропильными фермами
  • Другие вопросы по расстоянию между фермами
    • Кровельный материал и обшивка с расстоянием между фермами
    • Изоляция
    • Чердачное пространство
• Как рассчитать расстояние между фермами и стоимость
• Расчет расстояния между фермами ulator: Сколько ферм мне нужно?
• Расстояние между стропильными фермами для металлической кровли
• Расстояние между фермами для столбов сарая
• Все ли фермы расположены одинаково?
• Заключение

Что такое ферма?

Ферма представляет собой сборный элемент каркаса крыши для конструкции. Обычно они представляют собой наборы пиломатериалов 2 × 4 или 2 × 3, соединенных «сетками», чтобы поддерживать обшивку крыши и выдерживать любые нагрузки на крышу, такие как снег.

Существует множество различных стилей ферм. В некоторых из них можно разместить приподнятые потолки внизу, например, в виде ножничной фермы, в то время как другие, например, в конструкции с параллельными фермами, используются для плоских крыш. Для каждого типа крыши существует ферма, предназначенная для ее поддержки. Важно помнить, что независимо от того, какую конструкцию фермы вы используете, они всегда предварительно изготавливаются до начала работы.

Кровельные фермы отличаются от стропил тем, что в стропилах используются размерные пиломатериалы – обычно 2х6 или 2х8 – для их основных элементов каркаса – стропил. Они крепятся к коньковому брусу вверху и каркасу стены внизу. Вот и все. Стропила часто дороже, потому что используемый пиломатериал шире. В фермах никогда не используется пиломатериал размером более 2 × 4.

Одна из причин, по которой строители предпочитают фермы, заключается в том, что они поставляются на строительную площадку в предварительно собранном виде, так что все, что вам нужно сделать, это прикрепить их к стенам — гораздо быстрее. Они также предварительно проектируются инженером, тогда как стропила требуют, чтобы строитель сверился с таблицами пролетов и принял решение о правильном расстоянии и размерах пиломатериалов.

Варианты стропильных ферм и расстояние между ними

Существуют сотни различных типов стропильных ферм. Все они имеют разные требования к нагрузке и пролету и, следовательно, разные требования к расстоянию между ними.

К счастью, все фермы могут быть спроектированы так, чтобы соответствовать одинаковому расстоянию, что значительно упрощает строителям задачу возведения конструкции. Как можно изготовить фермы, чтобы они соответствовали одному и тому же шагу? Фермы могут быть изготовлены из большего количества древесины, из древесины большего размера или из древесины более высокого сорта, чтобы обеспечить большее расстояние между фермами.

Возьмем, к примеру, стандартную конструкцию двускатной фермы. Фронтонная ферма, которая нуждается в усилении, чтобы адаптироваться к большему расстоянию, например, 24 дюйма, может иметь нижний пояс — 2 × 4 — замененный на 2 × 6. Это номинально увеличит цену этой фермы за погонный фут.

В качестве альтернативы усиление фермы может означать добавление пары дополнительных перемычек между отверстиями фермы. Добавленный пиломатериал также увеличит стоимость этой фермы.

Наконец, производители ферм будут изготавливать стропильные фермы из древесины более высокого качества для ферм, расположенных дальше друг от друга или требующих более высоких нагрузок. Поскольку для некоторых распространенных видов пиломатериалов существует до 10 сортов древесины, ферма, нуждающаяся в усилении, может получить древесину высшего качества по сравнению с другой, которая получает сорт № 2.

Расстояние между фермами стандартной жилой крыши

Если бы вы сняли крышу большинства домов в вашем районе с помощью ферм, вы, скорее всего, обнаружили бы, что почти все они расположены на расстоянии 24 дюйма от центра. Причина этого кроется исключительно в стоимости — дешевле разместить 24 дюйма, так как вам нужно меньше ферм.

Может ли крыша разрушиться, если расстояние между фермами составляет 24 дюйма, а не, скажем, 16 дюймов по центру? Вовсе нет, и все это связано с тем, как сделаны фермы.

Когда вы строите дом или подрядчик строит крышу, вам придется заказывать кровельные фермы у поставщика строительных материалов. Вопрос, который они в конечном итоге зададут, касается расстояния — на каком расстоянии вы планируете размещать свои фермы? Как только вы ответите на этот вопрос, фермы будут спроектированы в соответствии с пролетом и расстоянием между ними.

Естественно, ферма, рассчитанная на расстояние 16 дюймов, будет иметь меньше древесины, чем 24 дюйма по центру. Насколько меньше? Это зависит от уклона крыши и пролета фермы. Ферма, предназначенная для 16-дюймовых центров, вероятно, будет использовать древесину немного более низкого качества, что приведет к несколько более низкой стоимости за погонный фут. Однако вам понадобится еще несколько ферм на этом расстоянии, что сведет на нет вашу экономию.

По этим причинам большинство строителей предпочитают размещать фермы на расстоянии 24 дюйма. Это позволяет легко разместить обшивку сверху и гипсокартон снизу, при этом обеспечивая достаточную прочность, необходимую для поддержки всех временных нагрузок, которые должна выдерживать крыша.

Требования к расстоянию между фермами крыши

Когда придет время планировать расстояние между фермами крыши, необходимо помнить о нескольких вещах. Во-первых, нужно понять, находитесь ли вы в зоне с очень сильным ветром. Как правило, это было бы где угодно, кроме ураганов. Если это так, вам придется проверить диаграмму подъемных сил ветра. Это может изменить то, как вы размещаете фермы крыши.

Чем дальше друг от друга вы расставляете фермы, тем больше становится необходимость более надежно прикрепить их к стенам. Поэтому, если вы живете в зоне, где ветер поднимается со скоростью 140 миль в час, и вы размещаете свои фермы на расстоянии 24 дюйма, вам придется укреплять соединения фермы со стеной чем-то большим, чем гвозди. Вам также понадобятся стальные ленты и скобы.

С другой стороны, расстояние между фермами в 16 дюймов в описанном выше сценарии может привести к тому, что вы сможете отказаться от каких-либо специальных требований к креплению, поскольку уменьшенное расстояние между фермами может свести на нет необходимость усиления соединений фермы со стеной.

Однако большинство из нас не живет в зонах ураганов и может не беспокоиться о поднятии ветра. Однако многие из нас живут там, где есть снег. Чем больше снега на участке, тем больше нагрузка на крышу.

К счастью, любой компетентный производитель ферм учитывает местные снежные условия при изготовлении фермы. Ваша снеговая нагрузка может достигать 40 фунтов на квадратный фут для тех, кто живет в заснеженных районах на западе.

В этом случае вы получите фермы с дополнительным усилением — деревом — чтобы выдержать этот потенциальный вес. Они будут стоить дороже, и, независимо от расстояния между фермами, они все равно должны быть больше из-за потенциальной динамической нагрузки. Вы не сэкономите деньги, сузив интервал.

Другие факторы, учитывающие расстояние между фермами

При выборе расстояния между фермами крыши вы должны учитывать несколько других факторов, которые могут быть важны для вас, когда ваша конструкция будет завершена, например:

• Кровельный материал и обшивка
• Изоляция
• Чердак

Кровельный материал и обшивка с шагом ферм

Помните, что обшивка крыши имеет размеры 4 х 8 футов. Это означает, что вам понадобятся фермы, кратные 12 дюймам. Поставщики не смогут спроектировать для вас ферму, если она не основана на одном из этих кратных 12.

Таким образом, единственными возможными вариантами расстояния между фермами являются 12 дюймов, 16 дюймов, 24 дюйма или некоторое число, кратное одному из этих чисел. В противном случае у вас будет неподдерживаемый край обшивки, когда придет время заканчивать крышу.

Кроме того, тип материала крыши, который вы будете использовать, может повлиять на конструкцию ваших ферм. При заказе ферм обязательно укажите, какой у вас тип крыши. Если это металл, фермы могут быть спроектированы таким образом, чтобы выдерживать более легкую нагрузку, что делает их немного дешевле.

С другой стороны, если вы устанавливаете что-то тяжелое, например, шифер или глиняную черепицу, обязательно укажите это при покупке ферм, так как они значительно увеличат нагрузку на стационарную крышу.

Изоляция

Когда вы изолируете свою крышу, у вас будет меньше термических разрывов, чем дальше вы будете размещать свои фермы. Термическим разрывом может быть элемент каркаса, между которым вы размещаете изоляцию. Древесина не является идеальным изолятором и может снизить энергоэффективность конструкции.

Меньшее количество ферм потенциально означает, что вы можете плотно уложить больше войлоков или пенопласта, что означает большую эффективность с точки зрения потерь тепла или охлаждения.

Чердачное помещение

Одним из недостатков ферм в доме является то, что лямки — внутренняя часть фермы, часто имеющая V-образную форму, — обеспечивают человеку мало места для комфортного передвижения. Если вы хотите жилое пространство на чердаке, вам понадобится ферма другого типа, которая, вероятно, будет дороже.

Кроме того, если вы выберете другой тип фермы, чтобы увеличить площадь чердака, ваши требования к расстоянию также могут измениться. Чердачная ферма может использовать больше дерева и требует меньшего расстояния, чем стандартная фронтонная ферма.

С другой стороны, вы всегда можете запросить у своего поставщика фермы разных типов, чтобы все они имели одинаковое расстояние, что обычно и делается. Если это так, будьте готовы к тому, что разные типы ферм будут иметь разную стоимость, поскольку некоторые из них будут содержать больше пиломатериалов или пиломатериалы более высокого качества, чем другие.

Как рассчитать расстояние между фермами и стоимость

Расчет расстояния между фермами — это экономическое упражнение. Когда придет время планировать ваше здание, обратитесь в свой магазин строительных материалов, чтобы получить расценки на вашу ферму: уклон, пролет и расстояние. Запросите расценки на фермы на 16 дюймов и 24 дюйма по центру. Как только вы это поймете, вы сможете заняться математикой.

Прежде чем мы займемся математикой, имейте в виду, что вам всегда понадобится на одну ферму больше, чем вы рассчитали, чтобы учесть самую первую ферму, которая будет располагаться на вашей боковой стене и служить первой фермой.

Допустим, поставщик продает вам фермы с шагом 24 дюйма по центру по 4 доллара за погонный фут. Если ваши фермы имеют длину 30 футов, вы просто умножите 30 × 4, что составляет 120 долларов за единицу. Если у вас дом длиной 40 футов, вам понадобится 20 ферм плюс еще одна, всего 21. 21×120 стоит 2520 долларов за ваши фермы.

Теперь предположим, что поставщик продаст вам фермы с шагом 16 дюймов по цене 3,75 за погонный фут. Во-первых, мы умножим 3,50 × 30, что составляет 105 долларов за ферму. Теперь нам нужно больше ферм для этого расстояния, так что 40’x12’’ это 480’’. Разделите это на 16 дюймов, и вы получите 30 ферм плюс еще одну. Теперь мы умножим нашу цену за единицу, 105 × 31 долл. США, что составляет 3255 долл. США.

Калькулятор расстояния между фермами: сколько ферм мне нужно?

Если вы не разбираетесь в математике, калькулятор стропильных ферм поможет вам сэкономить время и не допустить ошибок. Вам нужно знать две вещи: длину вашей крыши (не ширину) и желаемое расстояние между фермами.

Например, если вы хотите разместить свои фермы на расстоянии 24 дюйма, а ваш дом имеет длину 50 футов, калькулятор сообщит вам, что вам потребуется 26 ферм, так как мы делим 50 футов на 2 фута (24 дюйма). Конечно, 50/2 на самом деле 25, но вам понадобится одна дополнительная для вашей первой фермы, которая находится на первой краевой стене вашего дома.

Расстояние между стропильными фермами для металлической кровли

Расстояние между стропильными фермами для металлической крыши не будет отличаться от расстояния для асфальтовой кровли. Металлическая кровля, как правило, намного легче, чем битумная черепица, и ферм, предназначенных для поддержки стандартной асфальтовой крыши, будет более чем достаточно для поддержки металлической крыши.

Помните, что фермы проектируются с учетом снеговой нагрузки, подъемной силы и расстояния между ними. Поэтому, если вы думаете, что можете разместить свои фермы еще дальше друг от друга с помощью металлической крыши для ферм, рассчитанной на расстояние 24 дюйма, то вы просите об отказе крыши.

Так как ваша металлическая крыша имеет меньшую собственную нагрузку, временные нагрузки и подъемная сила ветра играют гораздо большую роль с точки зрения сил, действующих на вашу крышу.

Расстояние между фермами амбара на опорах

Амбары на опорах немного отличаются от других конструкций тем, что расстояние между элементами каркаса крыши, такими как фермы, может значительно увеличиваться. Почему?

Амбары на столбах поддерживаются столбами внутри каркаса стены. Поэтому усилия, которые ферма оказывает на стены, поглощаются стойками, а не стандартным каркасом стены, как в доме. По этой причине у вас может быть меньше ферм, которые часто будут совпадать с размещением столбов в стенах сарая.

Расстояние между фермами столбового амбара должно составлять 4 или 8 футов для соединения с колоннами в стене амбара. Фермы будут спроектированы так, чтобы соответствовать любому расстоянию, и вам нужно будет определить, что лучше всего подходит для вашего сарая. Чем дальше расположены фермы, тем они дороже. Однако вам потребуется удвоить число, как для 8’ o.c.

Все ли фермы расположены одинаково?

Нет, фермы сильно различаются, и существуют сотни конструкций. Конечно, ваш средний дом будет состоять из одного или двух из нескольких дизайнов.

В зависимости от типа вашей фермы вам может потребоваться разное расстояние между ними. Существует множество различных типов ферм, и производитель/инженер расскажет вам, как их расположить.

Например, фронтонные фермы предназначены для установки на любом конце крыши с дополнительным пиломатериалом для крепления обшивки. Ножничные фермы обеспечивают больше пространства над потолками или приподнятыми потолками. Эти фермы, как и многие другие, могут иметь разные требования к установке и могут располагаться иначе, чем другие.

Заключение

Когда придет время планировать следующую крышу, помните, что вы должны получить оценки от вашего местного поставщика ферм для всех различных расстояний. Они определят для вас требования к нагрузке и подъему на основе различных расстояний между фермами, а также расценки для каждой из них.

Также имейте в виду, что больше ферм не всегда лучше. Чем больше ферм, тем больше остальная часть каркаса дома. И хотя это не обязательно плохо, это также показывает, что чем больше каркаса вы складываете наверху своего дома, это не означает, что он делает ваш дом прочнее.

Рассмотрим конечный продукт. Как вы будете крепить обшивку крыши и какой тип кровельного материала вы хотите? Как вы будете утеплять потолок? Все эти факторы следует учитывать, прежде чем размещать фермы. И, наконец, никогда не начинайте строительство, пока не будет определено расстояние между фермами и не заказаны фермы.

Евгений Сокол

Евгений большую часть своей жизни занимался своими руками и любит творить, вдохновляя на творчество других. Он страстно интересуется обустройством дома, ремонтом и деревообработкой.

Размеры и расстояние между стропилами крыши: полное руководство

46 частей

• Сошник
• Штифт

Проектирование и строительство крыши для сарая, веранды, хижины, гаража или дома может быть непростой задачей. Вы должны учитывать динамическую, стационарную, ветровую и снеговую нагрузки, выбрать правильную породу, сорт и размер пиломатериала для стропильного пролета и решить, будет ли потолок или чердак опираться на стропила. Кроме того, вы должны выбрать правильное расстояние между стропилами, чтобы охватить расстояние, исходя из всех факторов, влияющих на ваш дизайн.

Стандартное расстояние между стропилами крыши составляет 12 дюймов, 16 дюймов, 19,2 дюйма и 24 дюйма по центру, однако инженер-строитель может использовать другое расстояние. Однако, в зависимости от всех сопутствующих факторов, для большинства зданий обычно используются 16 дюймов и 24 дюйма. Более широкое пространство между стропилами часто приводит к большей глубине стропил.

В этом руководстве мы объясним расстояние между стропилами, кодовые требования, таблицы пролетов стропил и калькуляторы расстояния между стропилами. Мы обсудим расстояние 16 дюймов и 24 дюйма, как рассчитать необходимое количество стропил, 19Шаг 0,2 дюйма, а также шаг при использовании металлической кровли, а также для односкатных крыш и веранд. Наша цель — предоставить полное руководство по размерам и расстоянию между стропилами для ваших проектов. 1 Расстояние между стропилами 6 или 24?

Что такое шаг стропил

Шаг стропил — это расстояние между параллельными стропила или кровельные балки. Он измеряется от центра одного стропила до центра следующего, также известного как «по центру», что упрощает определение количества стропил в зависимости от длины здания. Типичное межцентровое расстояние, согласно Международному кодексу жилого строительства (IRC), составляет 12 дюймов, 16 дюймов, 19 дюймов.0,2 дюйма и 24 дюйма, что означает, что фактическое расстояние между стропилами составляет 10,5 дюйма, 14,5 дюйма, 17,7 дюйма и 22,5 дюйма.

Расстояние между стропилами — это только один аспект проектирования и строительства крыши, который влияет на пролет, наряду с переменными нагрузками, породой древесины и сортом. Чем больше расстояние между стропилами, тем короче расстояние, которое они могут перекрывать. Более толстые пиломатериалы, такие как 2×10 и 2×12, могут иметь большее расстояние между центрами 24 дюймов, чем 2×4 или 2×6 при расстоянии 12 дюймов для сопоставимых пород древесины, сорта и переменных нагрузок. Поэтому всегда сверяйтесь с предписывающими таблицами кодов или с инженером-строителем перед началом строительства.

Требования к расстоянию между стропилами крыши

Международный кодекс жилищного строительства (IRC), который является основой большинства строительных норм и правил в Северной Америке, определяет стандартное расстояние между стропилами как 12 дюймов, 16 дюймов, 19,2 дюйма и 24 дюйма на центр. Самая последняя версия IRC, опубликованная в 2021 году, наряду с предыдущими выпусками, содержит таблицы пролетов и расстояний между стропилами для различных переменных в главе 8.

Требования к расстоянию между стропилами крыши включают пролет стропил, временные и постоянные нагрузки на крышу, прогиб, ветер и снег нагрузки, порода дерева, сорт, размер и толщина стропил, а также будет ли прикреплен потолок или нет. К дополнительным факторам относятся уклон, карнизные и свесные свесы, крепления крыши, опоры для стропил, хомуты, коньковое соединение, проемы в крыше, вентиляция и отделка крыши. Временные и снеговые нагрузки варьируются от 10 до 70 фунтов на квадратный фут при стационарных нагрузках 10 и 20 фунтов на квадратный фут и прогибах L/∆=180 и L/∆=240.

Еще одним важным фактором является местоположение. Требования кодекса различаются в зависимости от различных климатических условий в разных географических регионах. Таким образом, всегда важно проконсультироваться с вашим местным строительным отделом или другими экспертами по строительству относительно требований к расстоянию между стропилами или балками крыши.

Таблица пролетов стропил крыши

Пролет обычно измеряется по горизонтали вдоль проекции стропил от конька до внешнего края несущей плиты наружной стены. Это также обычно выражается как отношение подъема к пробегу или доля подъема по пробегу. В следующей таблице сравниваются пролеты для обычных пиломатериалов сорта № 2 разных пород и три типичных расстояния между стропилами. Собранная информация взята из таблицы R802.4.1(1) IRC-2021 и Американского совета по дереву.

Калькулятор расстояния между стропилами

Существует множество доступных калькуляторов расстояния между стропилами, но мы предпочитаем онлайн-калькулятор пролета Американского совета по дереву. Вы можете выбрать «Максимальный пролет» или «Параметры пролета», породу дерева, размеры, сорт, тип элемента, прогиб, расстояние, постоянную нагрузку, постоянную нагрузку, условия эксплуатации, а также то, является ли это пиломатериалом или нет. После того, как все варианты выбраны, вы нажимаете «Рассчитать», и он предоставляет максимальную горизонтальную длину и другую полезную информацию.

При выборе калькулятора пролетов стропил ищите тот, который обеспечивает наибольший выбор переменных для наиболее точного ответа. Помните, что калькулятор не заменяет Строительный кодекс или необходимость одобрения местного строительного департамента. Для сложных конструкций крыш обратитесь к инженеру-строителю.

16 или 24 шага стропил?

Расстояние между стропилами зависит от множества переменных и инженерных расчетов целостности конструкции. Однако, как правило, чем ближе стропила друг к другу, тем больше опоры на обшивку и отделку кровли, тем больше могут быть пролеты стропил и тем прочнее и жестче будет крыша.

Балки крыши должны иметь номинальную ширину 2 дюйма и глубину от 4 до 12 дюймов, хотя можно использовать и большие размеры. Обычное расстояние между стропилами в отрасли составляет 12 дюймов, 16 дюймов, 19,2 дюйма и 24 дюйма по центру, а другие расстояния используются там, где их определяют дизайн, климатические условия и инженеры.

Расстояние между стропилами на расстоянии 16 дюймов является общим для многих крыш, обшитых OSB или фанерой. Обшивка имеет большую опору и менее заметный прогиб со временем под битумными кровельными материалами. В центрах 16 дюймов на каждые четыре фута приходится три опорных элемента по сравнению с двумя при расположении в центрах 24 дюймов. Помните, что две внешние опорные стропила являются общими, поэтому учитывайте их только как одну. Использование стропил, расположенных на расстоянии 16 дюймов, также означает, что можно использовать пиломатериалы меньшего размера или пиломатериалы более низкого качества по сравнению со стропилами с более широким интервалом.

Расстояние между стропилами на расстоянии 24 дюйма означает, что каждое стропило поддерживает на 50 % больше, чем стропила, расположенные на расстоянии 16 дюймов. Это также означает, что стропильные элементы должны быть более глубокими или более высокого качества, а породы должны охватывать одинаковое расстояние. Однако переход на 24-дюймовые центры также уменьшает количество необходимых стропил до 50%. Крыши, обшитые досками или обвязанные ремнями для металла или другой кровельной отделки, обычно устанавливаются с шагом 24 дюйма, а доски или обвязки перекрывают зазор между стропилами и обеспечивают дополнительную жесткость и поддержку.

При межосевом расстоянии 16 дюймов расстояние между стропилами составляет 14-1/2 дюйма, а расстояние между стропилами составляет 22-1/2 дюйма при расстоянии 24 дюйма. Порода древесины, сорт, прогиб и нагрузки влияют на пролет. № 2 S-P-F 2×4 с центром 16 футов может иметь пролет 9 футов-5 дюймов, но только 8 футов 0 футов с центром 24 дюйма с временной нагрузкой или 20 фунтов на квадратный фут, статической нагрузкой 10 фунтов на квадратный фут и прогибом L/∆=180, поэтому пролет и интервалы связаны с другими строительными факторами. Если вы не уверены, какое расстояние использовать, обсудите проект с местным строительным отделом или инженером-строителем.

Как рассчитать стропила крыши: сколько стропил мне нужно?

Расчет количества стропил, необходимых для проекта, можно выполнить с помощью некоторых калькуляторов стропил, но это невозможно сделать с помощью бумаги и карандаша или стандартного калькулятора. Используйте длину конструкции, поддерживающей наружную стену в дюймах, и разделите ее на расстояние по центру между параллельными стропилами, а затем добавьте 1 для стропила «0». Для двускатной крыши умножьте количество стропил на 2 для двух сторон или скатов крыши.

Например:

Для здания длиной 30 футов с двускатной крышей потребуется 24 стропила с межосевым расстоянием 16 дюймов и 32 стропила с межосевым расстоянием 24 дюйма.

30 футов x 12 дюймов = 360 дюймов (длина в дюймах) ÷ 16 дюймов по центру = 22,5 стропила -> округлить и добавить 1 = 24 стропила с каждой стороны, поэтому умножьте на 2, и вам понадобится 48 стропил для крыша.

30 футов x 12 дюймов = 360 дюймов ÷ 24 дюйма по центру = 15 стропил + 1 = 16 стропил с каждой стороны x 2 = 32 стропила . Обычно он перекрывает фронтонную стену и прикрепляется к торцевым стропилам на каждом фронтоне. Внешняя доска или фасция не является стропилом и может быть из пиломатериала толщиной 1 дюйм или из того же материала толщиной 2 дюйма, что и стропила. Однако иногда они включаются в количество стропил, что увеличивает общее количество стропил на 4, по два на каждый конец фронтона.

Что такое шаг стропил 19,2?

Стропила или кровельные балки, или даже стойки и балки пола с межцентровым расстоянием 19,2 дюйма, используют 5 конструктивных элементов высотой более 8 футов вместо 6 элементов с межцентровым расстоянием 16 дюймов или 4 с межцентровым расстоянием 24 дюйма. На одну стропилину меньше каждые 8 ​​футов в большой сборке, что приводит к экономии, особенно при прокладке проводов, забивании гвоздей или изоляции для меньшей теплопередачи. Кроме того, межцентровое расстояние 19,2 дюйма полезно при использовании спроектированных двутавровых балок/фермовых стропил с более широкой полкой.

Двутавровые стропила обычно имеют зазор 15,7 дюйма между параллельными краями полок при расстоянии 19,2 дюйма по центру. Зазор, который не сильно отличается от 14,5 дюймов между фермами в центрах 16 дюймов. В результате подрядчики обычно используют расстояние между стропилами 19,2 дюйма при использовании инженерных конструктивных элементов. При этом шаг 19.2 можно использовать и для размерных пиломатериалов, но может потребоваться изменение глубины, сорта или породы пиломатериала.

Расстояние между стропилами для металлической крыши

Металлическая кровля, обычно стальная или алюминиевая, имеет различные профили и составы и может называться жестью, сталью или гофрированным металлом. Ширина панели или листа обычно устанавливается производителем, а длина по гребню измеряется карнизом. Тем не менее, длина также может быть заранее отрезана производителем и предназначена для перекрытия или блокировки, чтобы защитить от непогоды.

Расстояние между стропилами или балками крыши для металлической кровли может потребоваться установить для поддержки жестких металлических панелей, спроектированных и спроектированных для крепления непосредственно к стропилам. Расстояние между стропилами устанавливается производителем стальных панелей, чтобы обеспечить структурно прочную крышу. Жесткие металлические панели предварительно заказываются и изготавливаются для сборки, поэтому время выполнения заказа обычно позволяет разместить стропила на основе панелей.

Однако на большинстве крыш металлическая кровля более тонкая и поддерживается и крепится к настилу из фанеры или ОСП или к ремням, прикрепленным к стропилам. Стропила обычно располагаются на расстоянии 16 дюймов от центра при обшивке, чтобы обеспечить наибольшую поддержку. Стропила, обвязанные ремнями, располагаются на расстоянии 16 дюймов или 24 дюймов от центра, а стропы размещаются через каждые 8–12 дюймов по центру для обеспечения поддержки. Расстояние между ремнями обычно зависит от размера прикрепляемой металлической кровли.

Обшивка крыши обеспечивает достаточную опору для металлической кровли и является дополнительным барьером для насекомых и непогоды. Обвязанные стропила создают открытую сеть для крепления металла, делая нижнюю часть видимой снизу, но также более благоприятной для насекомых. Расстояние между стропилами обычно зависит от пролета, размера используемого пиломатериала и коэффициента нагрузки, поэтому лучше проконсультироваться с экспертами, прежде чем вбивать гвозди или шурупы.

Расстояние между навесными стропилами

Односкатная крыша обычно прикрепляется к стене другого здания и выступает вниз и наружу, чтобы нестись на стене или на балке, поддерживаемой стойками. Односкатное стропило также можно использовать для создания односкатной крыши на различных зданиях, обеспечивая единую линию крыши с высокой стеной и более низкой стеной, поддерживающей стропила. Ширина здания или расстояние от стены до опорной балки определяют пролет стропил, шаг и уклон.

Расстояние между навесными стропилами обычно составляет 16 дюймов и 24 дюйма по центру в зависимости от выбранного типа кровельного покрытия. Стропила в центре 24 дюйма с обвязкой для поддержки металлической кровли дешевле, чем стропила в центре 16 дюймов, покрытые OSB или фанерой и металлической кровлей. Пролет определяет глубину стропил и расстояние между ними в зависимости от используемой породы и сорта древесины, переменных нагрузки и прогиба.

В зависимости от конструктивных особенностей, бюджета и всех других факторов, #2 SPF 2×4 с 12-дюймовыми центрами работают до 8 футов. Однако увеличение коэффициентов нагрузки и прогиба может потребовать досок большей толщины или более прочной породы и сорта древесины. Некоторые строители предпочитают использовать 2×6 с центральным расстоянием 16 или 24 дюйма, поскольку здесь меньше стропил и меньше работы, поэтому, если местные правила или строительный отдел не установили требования, это часто зависит от предпочтений и бюджета.

Расстояние между стропилами для крыши крыльца

Расстояние между стропилами для крыши крыльца зависит от длины пролета доски, нагрузки, которую она должна выдерживать, коэффициентов прогиба, а также породы и сорта древесины. Немаловажным фактором является и конструкция крыши крыльца. Это может быть стиль навеса, стиль плоской перголы, остроконечный или какой-либо другой стиль или смесь стилей. Крыша может быть закрыта для защиты от непогоды или отделана планками для защиты от солнца, но не от дождя, поэтому назначение также влияет на расстояние.

Крыши в теплом климате должны выдерживать только легкие нагрузки, поэтому могут располагаться дальше друг от друга, но ветер может быть фактором, влияющим на конструктивные требования. В регионах с сильными снеговыми нагрузками пролет и расстояние могут иметь другие ограничения и должны быть ближе друг к другу. Отделка крыши также может влиять на расстояние между балками крыши. Как правило, расстояние между стропилами крыши крыльца составляет 16 или 24 дюйма по центру.

Заключение

Промышленный стандарт для кровельных балок или стропил составляет 12”, 16”, 190,2 дюйма и 24 дюйма по центру, хотя обычно стропила располагаются на расстоянии 16 или 24 дюйма по центру. Промежуток между членами может быть разным, если он соответствует требованиям кодекса.

Порода древесины, сорт, коэффициент нагрузки, прогиб и пролет влияют на зазор между стропилами и размеры стропил.
