Автор admin На чтение 5 мин Просмотров 6.4к. Опубликовано

Многие любители музыки предпочитают не покупать готовые комплекты, а сделать колонки самостоятельно. Это позволяет применить собственные дизайнерские решения и рассчитать все характеристики системы под конкретное помещение. Важным компонентом звукового комплекса является низкочастотная колонка. Сделанный своими руками домашний саб обогатит звуковую палитру сочным и насыщенным басом. Если имеется мощный ресивер оснащённый выходами для подключения низкочастотной колонки, можно сделать пассивную конструкцию. Самодельный сабвуфер для дома можно оборудовать усилителем низкой частоты. Это позволит подавать звуковой сигнал низкого уровня с любого внешнего устройства.

Содержание

  1. Пассивный сабвуфер для дома своими руками
  2. Корпус для домашнего сабвуфера своими руками
  3. Маленький сабвуфер своими руками для дома
  4. Как собрать сабвуфер своими руками для дома

Пассивный сабвуфер для дома своими руками

Сделать пассивный сабвуфер в домашних условиях несложно. Для этого нужно приобрести динамическую головку и выбрать тип конструкции корпуса. Внутренний объём колонки зависит от диаметра громкоговорителя. Самый простой для повторения, пассивный саб, может быть сделан в конфигурации закрытого ящика. Конструкция представляет собой полностью закрытый корпус, в который установлена динамическая головка. Такая низкочастотная колонка имеет небольшие размеры и обладает чётким и ярким воспроизведением басовых частот. Каждая басовая нота слышится чисто и отчётливо. Недостатком басовых колонок, в конструкции «закрытый ящик», является низкий КПД. Кроме того, при большой мощности динамика, звуковая волна, не имея выхода, повышает температуру внутри корпуса, что может негативно сказаться на работе динамика. Саб своими руками для дома, сделанный по схеме закрытого ящика, лучше использовать при небольшой мощности громкоговорителя. Важным при изготовлении самодельного сабвуфера является точный расчёт объёма корпуса и выбор материала для ящика. Рассматриваются следующие ошибки при изготовлении самодельного домашнего сабвуфера:

  • Изготовление корпуса без расчёта
  • Использование готовых чертежей из интернета
  • Неправильный выбор акустической конструкции
  • Неверное вычисление объёма ящика

Первую ошибку обычно совершают новички. Берётся материал, из которого без расчёта делается корпус произвольного размера. Считается, что динамик всё равно будет звучать. При этом в лучшем случае звук будет очень низкого качества, в худшем – динамик просто сгорит.

Использовать чертежи для изготовления домашнего сабвуфера своими руками, из интернета, можно, но здесь есть некоторые нюансы. Если использовать готовый чертёж, то нужно точно знать какой громкоговоритель использовал автор. Бывает так, что указаны размеры конструкции и диаметр динамической головки. Делать ящик по таким рекомендациям не стоит, поскольку динамиков конкретного размера существует очень много. Основное правило при изготовлении саба своими руками для дома – низкочастотная система рассчитывается не только под диаметр, а под конкретный тип динамической головки.

Каждый громкоговоритель имеет свои электромеханические характеристики, которые должны учитываться при повторении. Выбор акустической конструкции так же зависит от типа динамика. Некоторые модели прекрасно работают в закрытом ящике, другие, позволяют максимально реализовать свои возможности только с фазоинвертором. В чертеже домашнего сабвуфера учитывается только чистый внутренний объём, который исключает объём внутреннего пространства, занимаемый динамической головкой.

Корпус для домашнего сабвуфера своими руками

Чтобы сделать сабвуфер домой своими руками нужно выбрать конструкционный материал.Обычно для этого используется многослойная фанера или МДФ. Слои должны быть хорошо проклеены между собой. Такой продукт называется корабельная фанера. Толщина листа должна быть не менее 18 мм. Мелкодисперсная фракция (МДФ) обладает плотной структурой, не расщепляется и легко обрабатывается. Ящик для домашней НЧ системы можно сделать и из ДСП. Основной недостаток этого материала низкая влагоустойчивость. Собирать домашний сабвуфер удобнее всего на саморезах. Громкоговоритель большой мощности нужно крепить на закладных болтах с гайками, чтобы сильная вибрация не разрушила конструкцию. Все внутренние швы обрабатываются герметиком на основе силикона.

После сборки системы, её внутренний объем заполняется мягким демпфирующим материалом. Для этого удобно использовать синтепон. Внешняя отделка корпуса зависит от технических возможностей. Корпус можно обработать шпоном из дорогих пород дерева или обклеить специальной тканью – карпет.

Маленький сабвуфер своими руками для дома

Чтобы сделать домашний сабвуфер своими руками нужно определить назначение акустической системы. Обычно конструкции используются в следующих случаях:

  • Малогабаритная колонка для компьютера
  • Напольная система с хорошей отдачей

Акустика компьютера или ноутбука не обеспечивает нормального уровня басовых частот, что важно в игровом пространстве, поэтому геймеры часто используют дополнительную НЧ колонку. Часто бывает, что имеются домашние акустические колонки высокого класса от брендовых производителей, но басовых частот всё-таки недостаточно. В этом случае приходится приобретать НЧ систему или сделать сабвуфер для дома своими руками.

Акустическую низкочастотную систему для компьютера делают в конфигурации «замкнутый объем» Это означает применение динамической головки небольшого диаметра и ящик без фазоинвертора. Такая колонка может располагаться на столе или другом удобном месте. Размеры закрытого ящика рассчитываются по типу громкоговорителя. Обычно объем конструкции не превышает 6-10 литров. Сделать домашний сабвуфер можно из любого листового материала достаточной толщины.Можно встретить модели в корпусе из жёсткого пластика с заполнением внутреннего объёма акустически демпфером. Обычно мощность низкочастотного канала ноутбука недостаточна, поэтому можно сделать активный сабвуфер для дома своими руками. При небольшой мощности усилителя устройство обеспечивает яркие и густые басовые частоты.

Как собрать сабвуфер своими руками для дома

На современной элементной базе активный домашний сабвуфер своими руками сделать несложно. Нужно выбирать простые схемы с минимальным количеством дискретных деталей. Они не требуют регулировки и при правильной сборке начинают работать после подачи напряжения питания.

Схема активного сабвуфера своими руками для дома выполнена на интегральной микросхеме TDA2030А. При напряжении питания 30 вольт, на нагрузке 4 Ома, усилитель выдаёт порядка 20 ватт выходной мощности. Для устройства не требуется двухполярный источник питания, что облегчает повторение схемы. Конденсаторы С4 и С7 должны быть плёночными. Микросхема должна быть установлена на радиатор площадью 150-180 см2. Параметры конструкции предназначены для подачи сигнала с линейного выхода ноутбука или компьютера.

Сабвуфер своими руками для дома

Сабвуфер своими руками для дома — точнее будет сказать для домашнего кинотеатра. И хотя у меня не очень большой опыт в изготовлении таких конструкций, тем не менее я решил взяться за его сборку. Тем более, я уже давно планировал приобрести такую вещь, чтобы получать удовольствие от звуковой сцены во время просмотра фильмов.

Для начала я выяснил какая мощность меня наиболее устроит — решил что, учитывая площадь помещения, мне 100 Вт мощности вполне хватит. Затем начал искать подходящие чертежи и необходимый, подходящий мне по всем параметрам динамический излучатель низкой частоты. Тем временем, пока излучатель и фазоинвертор ехал ко мне через почтовые службы, я начал готовить все необходимые для изготовления саба материалы. Если все получится удачно, тогда возьмусь за построение автомобильного саба или буду делать выбор сабвуфера в машину уже готового.

Содержание

  1. Сабвуфер своими руками для дома — подробная инструкция
  2. Сабвуфер своими руками для дома — начало сборки
  3. Фрезеровка
  4. Подгонка динамика
  5. Шпатлевание и грунтовка
  6. Демпфирование корпуса
  7. Сборка усилителя
  8. Фазоинвертор
  9. Тест усилителя
  10. Корпус усилителя
  11. Монтаж деталей усилителя
  12. Заключение

Сабвуфер своими руками для дома — начало сборки

В строительном магазине купил вот такую плиту, толщиной 30мм. Кстати, там же в магазине, за небольшую плату мне ее порезали по размерам. Имеющиеся у меня чертежи предполагали использование МДФ толщиной 19мм, то пришлось немного подкорректировать размеры, для сохранения оригинального внутреннего объема короба.

На этом этапе фиксируем конструкцию несколькими саморезами, для определения неточностей после распиливания, но прошло все нормально, заготовки соответствуют заданным размерам

Теперь нужно разметить точки под фрезеровку установочных мест для динамика и фазоинвертора

Фрезеровка

Подготавливаем фрезер ручного типа, а это фрезы, которые у меня имеются в наличии. Все операции производятся сугубо в домашней мастерской

Чтобы выполнить качественную по фрезеровке, как известно нужен циркуль, которого под рукой не оказалось, поэтому изготовил его самостоятельно из имеющихся в распоряжении материалов

В результате образовалась вот такая конструкция. Именно при помощи этого циркульного приспособления я смогу выполнять вырезание круга диаметром от 55 мм и более

Во время фрезерования, обязательно подключите пылесос

Вот, что получилось на данном этапе

Подгонка динамика

Как раз к этому моменту я получил динамик и фазоинвертор, сделал примерку

Фрезерные работы под установку терминала

Опять примерил

После этого сделал фаску по всему периметру, чтобы не было острых углов

На этом шаге все боковины корпуса посадил на полиэфирную смолу, которая чем то похожа на эпоксидную, но высыхает за полчаса, а затем закрепил длинными саморезами.

Шпатлевание и грунтовка

После этого занялся шпатлеванием ящика, можно конечно было бы замазать только места, где выкручены саморезы, но подумал, что качественнее будет выглядеть, когда весь корпус будет обработан шпатлевкой. Поэтому, большим шпателем прошелся по всем боковинам, в итоге все плоскости стали идеальными. После высыхания, обработал наждачной бумагой, дополнительно прошел еще более мелким составом шпатлевки уже по пластику.

Когда все это хорошо высохло, опять зашкурил. После шлифовки слоя шпатлевки, чтобы выявить какие-то изъяны, можно применить проявочную пудру. Настает момент грунтовки с последующей сушкой не менее суток, затем снова шлифовка мелкой наждачной бумагой. После этого на корпус нанес слой металика и опять все высушил, когда высохло — покрыл автомобильным лаком. В конечном результате имеем такой вот шикарный корпус, хотя я делал сабвуфер своими руками для дома.

Вот еще пара ракурсов корпуса

Здесь совсем близко

Примерил динамик в отверстии, все идеально

Демпфирование корпуса

Этот этап заключается в обработке внутренней части ящика антирезонансным материалом, вот, таким как на снимке. В его основу входит фольга обработанная битумным компонентом

Для создания качественного акустического демпфирования, внутри ящика приклеил вот такие пласты — очень плотные

Здесь саб после демпфирования

Монтируем все комплектующие на корпус

Далее нужно было определится какие нужны шипы устанавливать. Однако с такими опорами передвигать сабвуфер не очень удобно, так как можно повредить напольное покрытие. Выход нашелся сам по себе — в мебельном салоне приобрел вот такую металлическую гарнитуру, скорее всего это ручки для чего-то

Смотрится довольно неплохо!

Вообще говоря, изготовление корпуса сабвуфера я практически закончил. Теперь настала время браться за установку усилителя мощности. Сначала я хотел сделать вариант саба активным, то есть скомпоновать все комплектующие внутри ящика, но потом мне эта затея не понравилась. Поэтому принял решение, что усилитель для него будет отдельным блоком

Сборка усилителя

Потому как я имею опыт в сборке усилителей, то решил собрать усик на TDA7294, с включением их по мостовой схеме. Но потом повнимательнее посмотрел характеристику этой микросхемы и почитав отзывы об усилителе собранном на таких чипах и обнаружил, что усилок рассчитан на работу только с восьмиомной нагрузкой

Тогда начал искать более подходящую схему на биполярных транзисторах — остановил свой выбор на усилителе «Ланзар» с выходной мощностью на нагрузке 4 Ом 200Вт, но можно выжать и больше. Принципиальная схема приведена ниже

Для тех, кто намерен повторить этот усилитель, вначале нужно подготовить печатную плату методом ЛУТ (лазерно-утюжная технология). Немного получилось не так как бы хотелось, но все изъяны можно поправить лаком

Облуживаем дорожки

Устанавливаем все компоненты на плату, здесь нужно быть особенно внимательным, чтобы не сделать ошибки

Фазоинвертор

Учитывая, что сабвуфер работает на низких частотах, то в обязательном порядке нужно установить фильтр низких частот (ФНЧ). В случае наличия на звуковой карте выходного разъема для подключения сабвуфера, тогда ФНЧ можно и не устанавливать. Но я используя приведенную ниже схему фильтра, собрал ее на операционных усилителях. Данная схема предусматривает регулятор уровня громкости звука, регулятор среза, также есть возможность плавной регулировки фазы

Печатная плата ФНЧ

ФНЧ в собранном виде

Для корректной работы фильтра, ему требуется стабилизированное напряжение питания, поэтому собираем стабилизатор по приведенной ниже схеме

Стабилизатор напряжения в собранном виде

Тест усилителя

На этом этапе тестируем работу, на усилителе устанавливаем ток покоя выходного каскада. Ланзар прекрасно работает, хорошее звучание

Проверка ФНЧ показала, что все функционирует в нормальном режиме

Вначале я тестировал усилитель на имеющимся у меня слабеньком трансформаторе ТП-100 с напряжением вторичной обмотки 20v, но этого явно маловато для Ланзара. Поэтому пришлось искать источник питания по мощнее. У знакомого теле-мастера как раз оказался такой — ТС-180, от старого лампового телевизора. Мне оставалось только снять старую вторичную обмотку и намотать свою, из расчета на переменное напряжение 27v

Сделал все без каких либо проблем

Корпус усилителя

Теперь настала очередь изготовления корпуса для усилителя, шасси сделал из небольших алюминиевых уголков

прикинул как станет радиатор

Обшивать каркас будем фанерой, так как дефицитный алюминий я весь использовал на изготовление прежнего усилителя,

Торцы фанеры обрабатываем фрезой

Вид с тыльной стороны

Дальше все уже по знакомой технологии — шпатлевка, шлифовка наждачной бумагой, грунтовка, в общем все так, как и с основным коробом. И в конце корпус покрываем лаком

Здесь показан итоговый результат

Вид с другого ракурса

Смотрим как будет выглядеть со стороны этот комплекс — на мой взгляд, очень даже хорошо!

Монтаж деталей усилителя

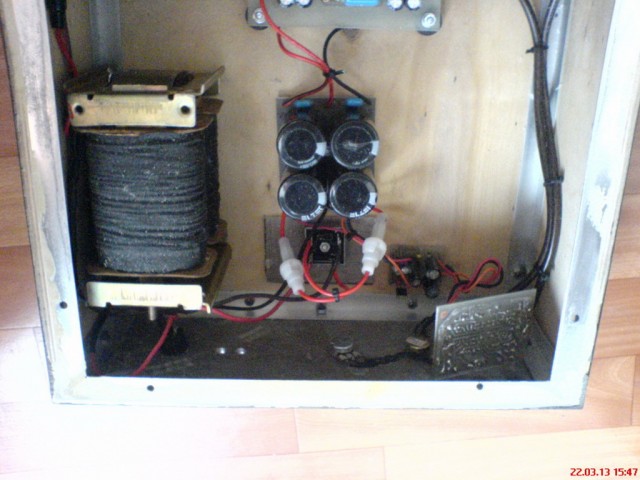

Монтируем все в корпусе усилителя и надежно фиксируем

На фильтре низких частот немного подкорректировал регуляторы, то-есть увеличил расстояние между ними, а то было слишком близко относительно друг друга

На днище корпуса усилителя крепим опорные ножки из полиуретана

Упустил из виду пояснить, что в процессе монтажа, установил модуль защиты акустической системы, а индикаторные светодиоды разместил на фронтальной панели. Красный светодиод начинает светиться в случае появления в нагрузке постоянного напряжения, зеленый светодиод светится в течении трех секунд, это обусловлено системой плавного включения усилителя

Заключение

Подводя итог, можно констатировать, что мощности сабвуфера для домашнего кинотеатра вполне хватает, даже слишком! Отличные басы, чувствуется отчетливая напористость и упругость звучания. Абсолютно нет никакого хрипа, и прочих искажений даже близко.

Процесс изготовления сабвуфера своими руками

Сборка герметичного сабвуфера своими руками

Здесь
Мы в Audioholics очень любим бас. К сожалению, получение
обильное количество глубоких басов обычно требует изрядной суммы денег. Однако,
если вас устраивает небольшая работа по дереву, есть более дешевый
альтернатива: сделай сам.

Здесь
мы рассмотрим, как спроектировать и собрать герметичный сабвуфер своими руками. Герметичные сабвуферы
имеют несколько важных преимуществ для домашнего мастера. Прежде всего, они относительно
легко построить по сравнению с вентилируемой коробкой или более экзотическим выравниванием, например, с резьбой
звуковой сигнал или линия передачи. Запечатанное выравнивание также относительно терпимо к
незначительные изменения в объеме коробки и различиях в производстве от водителя к водителю. Последний
но не в последнюю очередь, они нуждаются в меньшей защите, чем портированные подводные лодки, которые могут быстро
перегрузка ниже их точки настройки. С другой стороны, без порта для увеличения
системный выход, вам нужен более мощный драйвер, чтобы добиться плотного глубокого баса.

Есть
три основных компонента, необходимых для создания герметичного сабвуфера: драйвер,
корпус и усилитель. Создание успешного сабвуфера требует некоторых
проектные работы с точки зрения согласования драйвера с корпусом и указания
усилитель, обеспечивающий достаточную мощность для ваших нужд без риска
выкуривая звуковую катушку или опуская драйвер. Еще в старые добрые времена,
такая работа была немалым подвигом. Сегодня с программным обеспечением для моделирования, таким как WinISD,
данные реального мира с таких сайтов, как data-bass, и небольшое руководство, это много
менее сложный. Итак, с чего мы начнем?

Водитель

Первым шагом в создании любого сабвуфера является выбор драйвера, так как это
определить, насколько большой корпус вам нужен, а также что вам нужно с точки зрения
усиление. Вы можете найти головокружительное множество исходных драйверов от таких компаний, как
Запчасти Express и Madisound, а также в небольших магазинах, таких как iST и Stereo.
Честность. Выбор драйвера зависит от того, чего вы хотите достичь. Если вы
хотите достаточно глубоких басов, чтобы грохотать зубные протезы дедушки, вам понадобится много
смещение, что является причудливым способом сказать большой драйвер с большим количеством конусов
площадь (также известная как Sd) и линейное отклонение (также известное как Xmax). Если вы живете
в квартире, где высокий уровень SPL является верным способом получить уведомление о выселении,
Драйвер 10-12 дюймов может быть более подходящим.

Веселье
факт: у 18-дюймового драйвера площадь конуса чуть более чем в два раза больше, чем у сопоставимого
12-дюймовая модель, что означает, что она способна выдавать дополнительно 6 дБ+ на выходе, когда все остальное
равно. В качестве дополнительного бонуса чувствительность будет выше, а искажения
имеет тенденцию быть ниже.



18-дюймовый сабвуфер Dayton Ultimax

Из
Конечно, для водителя важно гораздо больше, чем просто размер. Базовая частота
ответ является одним из важных соображений, которые могут сделать или разрушить звук
качество вашего сабвуфера. Параметры Тиле/Смолла, такие как Fs (резонансный
частота), Qts (общая добротность драйвера при Fs) и Vas (эквивалентное соответствие
объем) также будет определять, как драйвер будет работать в той или иной коробке. Чувствительность
и импеданс также являются важными факторами, так как они помогут определить
Ваши требования к усилению.

Примечание
что в некоторых драйверах используются двойные звуковые катушки, которые позволяют конечному пользователю менять
импеданс драйвера с точки зрения усилителя. Например, если водитель
имеет пару катушек по 2 Ом, их последовательное соединение дает импеданс 4
Ом, при параллельном соединении катушек получается нагрузка 1 Ом. Мы рекомендуем
избегайте проводки с более низким импедансом (<3 Ом), так как это создаст большие помехи. нагрузка на партнерский усилитель.

Подсчет цифр

В
В этот момент вы можете обратить внимание на пару водителей, которые выглядят так, как будто они
быть подходящим для задачи. Теперь пришло время резине выйти на дорогу, и
смоделируйте производительность нашего драйвера с помощью программного обеспечения для моделирования. Невзирая на
какую конкретную программу вы используете, вы вводите параметры T/S из
спецификацию драйвера в программное обеспечение, и пусть оно творит чудеса. Теперь пришло время
для некоторых реальных дизайнерских работ.



Смоделированные данные для водителя X в Qtc 0,5, 0,707 и
1,0

Выше
представляет собой образец драйвера, смоделированный в трех разных размерах коробки, что дает Qtc
0,5 (~ 7,75 кубических футов), 0,707 (2,7 кубических футов) и 1,0 (1,15 кубических футов).
Глядя на эти графики, некоторые вещи бросаются в глаза. Начиная с Qtc 1.0,
Первое, что следует отметить, это то, что частотная характеристика имеет ярко выраженный горб,
что может еще больше усугубиться, если выбранный вами низкочастотный динамик также имеет собственный
пиковый ответ. Коробка меньшего размера также имеет гораздо более низкую чувствительность на глубине.
бас, функция железного закона Хоффмана, что означает больше эквалайзера и мощности для
добиться ровного отклика в помещении. Чего здесь не видно, так это того, что Qtc 1.0 будет
имеют некоторый звон, связанный с его горбатым профилем частотной характеристики. Искажение
также будет выше в глубоких басах по сравнению с большим корпусом. Все взято
вместе, можно увидеть проблемы, связанные с созданием коробки, которая слишком
маленький.

Вкл.
на другом конце спектра мы имеем Qtc 0,5. Первое, что должно
обратите внимание на размер корпуса; 7,75 кубических футов на сумму
рабочий объем для водителя абсолютно огромен по большинству стандартов. На
с другой стороны, есть некоторые дивиденды, связанные с большим успехом. С Qtc
0.5, коробка считается критически задемпфированной, то есть драйвер не будет звонить.
и дальше. Хоффман также диктует, что большая коробка будет соответствовать лучшему низкому уровню.
чувствительность, что отражено в графиках отклика. Однако помимо размеров
есть дополнительный недостаток, о котором следует помнить. Вследствие того, что более
эффективен на низких оборотах, ход водителя должен увеличиваться для заданной потребляемой мощности
по сравнению с коробкой с более высоким Qtc. Иными словами, большая коробка менее
защитить драйвер, чтобы мощные переходные процессы на очень низких частотах
имеют больший потенциал для нанесения ущерба.

К счастью,
Создатели сабвуферов имеют золотую середину выбора с Qtc 0,707. Этот
выравнивание обычно называют максимально плоским, так как оно обеспечивает
максимально расширенный ответ до того, как система начнет сворачиваться. Корпус
объем 2,7 куба это отнюдь не сверхкомпактность, но и не то
вы бы тоже приняли за холодильник. Это не так эффективно в глубоком басе
как большую коробку, снова вините Хоффмана, но расплата здесь в том, что водитель
с гораздо меньшим риском чрезмерного отклонения. Наконец, пока дизайн не
«критически затухающий», звон, тем не менее, достаточно хорошо контролируется относительно
к коробке с высоким Qtc.

Сейчас
пришло время проверить реальность. Моделирование — отличная отправная точка в
понимание того, как параметры Тиле/Смолл и размер коробки повлияют на производительность.
Однако в реальном мире ничто никогда не работает так, как моделирование.
предполагают, что они должны. Отчасти это можно объяснить различиями в
производства, или производители подделывают свои спецификации. Некоторые из них приходят
вплоть до реальности, когда вы доводите драйвер до предела, нелинейный
поведение закрадывается, чтобы сбить с толку математику. Вот откуда поступают данные из реального мира
пригодится. Мы рекомендуем всем, кто хочет попробовать себя в рукоделии, посетить data-bass, которым управляет экстраординарный басоголик.
Джош Риччи. Сайт, как следует из названия, представляет собой базу данных, содержащую
подробные измерения широкого спектра сабвуферов, включая многие необработанные драйверы
в тестовых корпусах. Необработанные драйверы также тестируются, чтобы увидеть, насколько они соответствуют
к их номинальным характеристикам.

Корпус

С
выбранный вами водитель и зная внутренний объем, необходимый для достижения вашего
желаемый Qtc, следующим шагом будет собственно сборка корпуса. Как и любой
другой громкоговоритель, ваш корпус сабвуфера в идеале будет инертной конструкцией.
который не добавляет и не уменьшает мощность вашего низкочастотного динамика. Это имеет тенденцию означать
достаточно толстый корпус (> 0,75 дюйма из МДФ или высококачественного балтийского без пустот)
Береза ​​работает хорошо) и разумное количество взаимосвязанных распорок и набивки.
Не забывайте, что внутренние распорки также уменьшат объем
водитель видит при оформлении коробки, а начинка поможет поднять
кажущийся объем, который видит водитель. Мы также рекомендуем переднюю перегородку двойной толщины,
так как это повысит жесткость корпуса, а также позволит утопить фланец
водителя для более чистого взгляда. Если вы используете внешний усилитель, вы
нужна либо пара высококачественных соединительных столбов, которые принимают провод большого сечения, либо
также разъем Speakon. Наконец, вам также понадобится дополнительный провод для
внутренние соединения с драйвером, а также шипы или резиновые ножки.

Профессиональный совет:
Всегда проще построить коробку немного большего размера, чем вам нужно, и дополнить ее по мере необходимости.
необходимо, чем обнаружить, что коробка, которую вы построили, слишком мала и должна начать
с нуля.

Для
для тех, у кого только мимолетный интерес к деревообработке, плоские упаковки, продаваемые частями
Express и другие также являются жизнеспособным вариантом. Плоский пакет для сабвуферов то, что
Ikea – это мебель. Вы получаете кучу предварительно нарезанных деталей для сборки вольера,
которые вы собираете дома. Излишне говорить, что это может сэкономить кучу времени и
усилия, но они могут не соответствовать вашим точным требованиям, т. е. построить высокий,
неглубокий сабвуфер по сравнению с базовым кубом.



Шкаф для плоских упаковок, предлагаемый в Parts Express для
18-дюймовый сабвуфер Dayton Ultimax

Больше мощности!

Включено
на первый взгляд выбор усилителя кажется простой задачей; больше силы
лучше, чем меньше, верно? Тем не менее, это та область, где необходимо проявлять большую осторожность.
взято, так как слишком большая мощность может буквально сломать ваш сабвуфер, либо из-за
сжечь звуковую катушку водителя или избить водителя до смерти через
сверхэкскурсия. В то же время усилитель должен быть достаточно мощным, чтобы
обеспечить выход, которого вы хотите достичь, в импедансной нагрузке, которую вы
водитель представляет. Правильное соблюдение этого баланса является ключом к максимизации
производительность без риска для ваших инвестиций. Это также область, где
коммерческие сабвуферы имеют важное преимущество; с помощью
настраиваемые ограничители DSP, они могут уберечь низкочастотный динамик от проблем, при этом
Лодка мощности на кране.

Достижение
правильный баланс означает понимание ограничений используемого вами сабвуфера.
здание. Некоторые из них относительно просты. По графикам экскурсий
в разделе моделирования выше, вы можете получить представление о том, сколько энергии
требуется для достижения водителем номинального Xmax (максимальный линейный ход) и Xmech
(максимальная физическая экскурсия водителя до того, как произойдет повреждение). Излишне
скажем, если у вас достаточно мощности, чтобы превзойти номинальный Xmech водителя, отлично
необходимо соблюдать осторожность при воспроизведении. Также, как упоминалось выше, чрезмерное вождение
низкочастотный динамик имеет тенденцию быть намного легче с низкой регулировкой Qtc по сравнению с Qtc 0,707.
или выше. Важным следствием этого является то, что из-за
мощность с ограниченным рабочим объемом в корпусе с низким Qtc, более высокий выход басов
также ограничено по сравнению с коробкой с более высоким Qtc.

Профессиональный совет:
Если вы хотите питать сабвуфер или шестерку тысячами ватт
усиление, выделенные цепи с адекватной силой тока являются обязательными
аксессуар.

другой стороной уравнения является термоуправляемость водителя, где
есть немного больше серой зоны. Да, у большинства драйверов есть управление мощностью
рейтинг, но большинство необработанных драйверов, которые мы видели протестированными, могут выдерживать большие нагрузки.
кратковременно превышает номинальную мощность. Учитывая динамичный характер
реальный мир, это то, чем вы можете воспользоваться. Чтобы положить его в
в реальных условиях, прокачивая 4 кВт через драйвер, рассчитанный на потребление 1 кВт в течение некоторой доли
секунда не может причинить никакого вреда. С другой стороны, синусоидальная мощность 4 кВт.
волны в течение пары минут — отличный способ закончить с расплавленной звуковой катушкой. Мы
не могу не подчеркнуть этого достаточно: с большой силой приходит большая ответственность.





Пластинчатый усилитель мощностью 700 Вт от SpeakerPower

In
В дополнение к сырой мощности, еще один аспект для оценки производительности усилителя.
— его эффективная пропускная способность. Так в чем тут дело? Как оказалось, некоторые
производители усилителей включают фиксированный фильтр высоких частот около 20 Гц. Во многих
случаях это может быть полезно, поскольку фильтр высоких частот устраняет
сверхнизкие частоты, для воспроизведения которых большинство систем плохо оборудованы, в то время как
одновременно снижая нагрузку на усилитель. Беспроигрышный, верно? В случае
сабвуфера, этот фильтр высоких частот будет иметь эффект нейтрализации
Работа в инфразвуковом диапазоне. В зависимости от ваших целей производительности это
не может быть большой проблемой. С другой стороны, если вы хотите добиться
расширение до однозначных цифр, усилитель с фиксированным фильтром верхних частот
фильтр не буэно. Кроме того, плохо
реализованные фильтры могут привести к звону и фазовым аномалиям, которые могут иметь
негативное влияние на качество звука.

Переезд
помимо возможностей усилителя, есть еще один вопрос
подумайте: вам нужен пластинчатый усилитель или внешний усилитель? Пока пластина
усилители имеют то преимущество, что они позволяют использовать решение «все в одном корпусе».
много причин рассмотреть внешний усилитель. Прежде всего, вы можете
купить много мощности по дешевке в виде профессионального внешнего усилителя. Если вы
собрать несколько сабвуферов, проводка намного проще, так как вам не нужна розетка
рядом с каждым сабвуфером. И последнее, но не менее важное: гораздо проще заменить
внешний усилитель, так как для нового/другого пластинчатого усилителя может потребоваться другой
размеры выреза в корпусе.

Аксессуары

Как
Как уже упоминалось, самодельный сабвуфер в основном состоит из драйвера, корпуса и
усилитель звука. Конечно, есть несколько дополнительных ингредиентов, которые стоит
учитывая также. Измерительные наборы, такие как Dayton Omnimic или XTZ Room Analyzer в сочетании с
сложная система эквалайзера, такая как miniDSP , позволит вам
сформируйте отклик вашего сабвуфера. Это особенно важно, когда
время, чтобы фактически использовать ваш сабвуфер в вашей комнате. Без всякого эквалайзера, даже
лучший сабвуфер будет иметь уродливые пики в отклике, которые являются рецептом для
гулкий бас. Эквалайзер также позволит вам формировать низкие частоты вашей системы; в зависимости от
количество места, приобретаемое вашими космическими экспонатами, вы можете получить квартиру
ответ намного ниже 20 Гц с чуть более низким фильтром полки. Однако один
следует быть осторожным при повышении отклика системы, так как это требует большего усилителя
мощность и экскурсия от водителя. Помните, усиление на 6 дБ равно 4-кратному увеличению
мощность и 2-кратный ход водителя, что позволяет легко выбежать из запаса по высоте
в спешке, спешу.







Измерительная система XTZ Room Analyzer II

Рекомендации и ресурсы

So
теперь вопрос становится немного проще: что, черт возьми, вы покупаете?
К счастью, есть довольно много надежных драйверов всех размеров от производителя.
широкий ассортимент брендов. Отличные характеристики могут быть достигнуты с низкочастотными динамиками от
линии Dayton Reference HO и Ultimax, продукты Stereo Integrity и iST среди других популярных
бренды. Идеальный драйвер будет иметь большой линейный ход (xmax), мощность,
низкий уровень искажений и достаточно плоская частотная характеристика, по крайней мере, до 200 Гц.
На практике это, как правило, означает, что водитель с довольно большим,
многослойная звуковая катушка, а также кольца Фарадея/закорачивающие кольца для улучшения линейности.
Также желательна достаточно низкая Qts (>0,5), так как Q системы (Qtc, как обсуждалось
выше) не может опускаться ниже Qts водителя.

Когда
дело доходит до мощности, опять же нет недостатка в высококачественных усилителях мощности
там, особенно от про-производителей, таких как Crown, Crest, QSC и др. Для
пластинчатые усилители, мы отдаем должное SpeakerPower, который является OEM-поставщиком для Reaction
Audio, Power Sound Audio и JTR среди прочих. Также, как упоминалось ранее,
плоская упаковка от Parts Express также может значительно упростить конструкцию корпуса.
кропотливая задача. Для проводки мы рекомендуем кабель сечением не менее 12AWG, хотя
чем ниже, тем лучше для мощных приложений.

Сколько это стоит?

Комплект Flat Pack/Ultimax 18 дюймов в настоящее время продается по цене 400 долларов США на Parts Express. Нагрузка 4 Ом стоит 345 долларов в розницу, но розничная цена меньше (230 долларов на Sweetwater). Если вы рассчитываете на несколько долларов на такие вещи, как краска, вы получите около 7-800 долларов за очень хороший 18-дюймовый герметичный сабвуфер. Самостоятельная резка дерева может быть немного дешевле, но не настолько, чтобы это действительно имело значение (особенно если вы делаете ошибки). Вам будет трудно найти коммерчески доступный сабвуфер с таким уровнем производительности по этой цене.

Ар
Вы серьезный басголик с ограниченным бюджетом? Самодельный сабвуфер может быть просто
исправить, что вы после. За небольшие деньги можно построить подводную лодку, которая может
конкурировать с лучшими сабвуферами на рынке. Кроме того, у вас будет
гордость за то, что вы построили неотъемлемую часть своего домашнего кинотеатра, и
знание того, что у вас есть уникальное оборудование, которое Джо Сикспак не может
просто возьмите в местном крупном магазине. Однако осознав ценность
предложение DIY требует большой осторожности, как с точки зрения получения дизайна
правильно, как и реализация. Не забывайте старый совет: измерьте
дважды, один раз отрезать. Вы любитель сабвуферов своими руками? Обязательно поделитесь на нашем
форумах, включая фотографии вашей сборки.

shadyJ сообщений от 27 июня 2018 г. 19:28

Verdinut, сообщение: 1255600, участник: 80194
Мои извинения за недоразумение.
Меня смутила книга бывших инженеров Altec Lansing. В той книжке дословно цитирую написанное:
«Если экскурсию удвоить, акустическая мощность удвоится». Я понял, что удвоение SPL означало увеличение всего на 3 дБ.
Извините за вопрос.

Путаница, по-видимому, возникает из-за разницы между амплитудой и интенсивностью мощности, где амплитуда — это измерение поля, использующее логарифмическую базу 20 и мощность, тогда как отношение мощностей использует логарифмическую базу 10. Амплитуда работает на другом масштабе, т.е. эквивалентна напряжению.

Вердинут посты 26 июня 2018 г. 18:10

Shadyj, Post: 1255499, член: 20472
Двойной. увеличение дБ. Возможно, вы думаете о сохранении того же уровня звукового давления на октаву ниже, при котором увеличение хода должно быть в четыре раза (если не задействованы порты или пассивные излучатели).

Приношу свои извинения за недоразумение.
Меня смутила книга бывших инженеров Altec Lansing. В той книжке дословно цитирую написанное:
«Если экскурсию удвоить, акустическая мощность удвоится». Я понял, что удвоение SPL означало увеличение всего на 3 дБ.
Извините за вопрос.

Verdinut сообщения от 26 июня 2018 г. 17:54

Steve81, сообщение: 1255563, участник: 61173
Если вы не хотите поверить мне на слово, что 6 дБ = 2x экскурсию водителя, ты умеешь читать это также от JL (среди прочих):
https://jlaudio.zendesk.com/hc/en-us/articles/217201737-Doubling-Power-vs-Doubling-Output

https://www. baudline.com/erik/ht/dB_laws_etc.html
https ://www.globalrph.com/multiple_speakers_distance.htm
и т. д.

Прошу прощения за недоразумение. Меня смутило то, что было написано в старой книге «Как построить корпус динамика» двумя бывшими инженерами из Altec Lansing.
В их книге я дословно цитирую то, что напечатано: «Если экскурсию удвоить, акустическая мощность удвоится». Из этого предложения я понял, что удвоение хода конуса только удваивает SPL, что означает увеличение всего на 3 дБ.

Таким образом, смещение конуса прямо пропорционально току, проходящему через драйвер, а не мощности усилителя, подаваемой на него. Я нашел более актуальную информацию на веб-сайте Baudline.

Извините за все вопросы.

Steve81 сообщений от 26 июня 2018 г. 13:39

Verdinut, сообщение: 1255535, участник: 80194
так 4 раза амплитуда должна равняться смещению, умноженному на четыре.

Если вы не хотите верить мне на слово, что 6 дБ = 2-кратный ход драйвера, вы также можете прочитать это у JL (среди прочих):
https://jlaudio.zendesk.com/hc/en-us /articles/217201737-Doubling-Power-vs-Doubling-Output

Вот удобная сводная таблица, в которой также указано изменение напряжения и ход динамика для каждого изменения уровня:
……
4,00 x мощность (Вт) = 2,00 x напряжение/отклонение = +6 дБ

https://www.baudline.com/erik/ht/dB_laws_etc.html
https://www.globalrph.com/multiple_speakers_distance.htm
и т. д.…

lovinthehd сообщений от 26 июня 2018 г. 13:18

Dannob, сообщение: 1255463, участник: 85906
Большое спасибо за ваш вклад, я собираюсь создать пару сабвуферов, они являются Q-Power Deluxe, 2200 макс. 1100 среднеквадратичных значений dvc. Я определенно буду заглядывать к вам довольно часто. Я собираюсь попробовать использовать его с моей системой домашнего кинотеатра на 3 Ом мощностью 1000 Вт. Так что думаю все получится. Пожалуйста, держи меня в своих молитвах!? Лол, если у вас есть какая-либо информация, которую я должен иметь, пожалуйста, не стесняйтесь обращаться ко мне. Мой адрес электронной почты доступен, я думаю. Еще раз спасибо за вашу информацию.

Усилители HTIB обычно не подходят для использования в качестве хороших сабвуферов… какой марки и модели ваш комплект «3 Ом 1000 Вт»?

Не знаете, какой AV Gear купить или как его настроить? Присоединяйтесь к нашей эксклюзивной программе подписки на электронные книги Audioholics!

Стоит ли делать сабвуфер своими руками?

  • Дом
  • Динамики
  • Сабвуферы
  • Стоит ли делать сабвуфер своими руками?

Когда у вас серьезный бюджет, часто предлагается вариант «сделай сам» (или «сделай сам»). Целая индустрия была построена вокруг толпы DIY. Аргумент в том, что вы можете сэкономить кучу денег, создав собственный сабвуфер. Но так ли это? Стоит ли делать сабвуфер своими руками? Они действительно экономят вам столько денег? Давайте обработаем некоторые цифры!

Что мы будем сравнивать

Одним из самых популярных вариантов сабвуфера, сделанного своими руками, является MartySub. Вы не можете размахивать палкой на форуме домашнего кинотеатра и не получить комментарий от кого-то, кто владеет им или предлагает его (кажется). Подводя итог, они продают корпус для сабвуфера и предоставляют инструкцию по сборке и список покупок. Вам решать, покупать или уже иметь все соответствующие инструменты. Хотя сборка не так уж и сложна, для получения профессиональной отделки, эквивалентной купленным в магазине сабвуферам, потребуются определенные навыки. Кроме того, вам нужно будет приобрести все необходимое (например, драйвер, усилители, клей, винты и т. д.). Наконец, это займет время. Сколько? Это будет зависеть от вашего мастерства и, возможно, от качества ваших инструментов.

В этой статье мы сравним самое маленькое предложение MartySub — 15-дюймовый сабвуфер Roundover MartySubs v2.1. Мы будем сравнивать его с сабвуфером Monoprice Monolith M-15 V2. Будет ли решение MartySub DIY стоить экономии по сравнению с сабвуфером Monoprice?

Основные характеристики

902 48

9025 0 Драйвер
Monoprice M-15 V2 MartySub 15″
Размер 28,7″ x 17,7″ x 26,8″ 23,0” x 20,0” x 25,5”
Размер привода 15″ 15″
В комплекте Dayton RSS390HO (269 долл. США)
Усилитель В комплекте Dayton SA1000 (499 долл. США)
Корпус В комплекте 359 долл. США
Цена 1500 $ 1127 $

По размеру они довольно близки. Monoprice длиннее, но не так широк, как MartySub. Цены, очевидно, сильно отличаются, если не учитывать драйвер и усилитель. Но MartySub не учитывает все инструменты, оборудование, отделочные материалы и время, необходимое для завершения работы над сабвуфером.

Сравнение производительности

С точки зрения производительности немного сложнее сравнить самодельный сабвуфер с купленным. Если мы посмотрим на характеристики MartySub, то в них указано >115 дБ при 24 Гц как единственная спецификация производительности. Таблица сравнения производительности (ссылка) не содержит никакой информации о указанном драйвере сабвуфера. Не совсем неожиданно, что они не указывают конкретную производительность. Они не знают, какой драйвер вы будете использовать, какой усилитель и насколько хорошо вы сконструируете кабинет (все это имеет значение).

Monoprice, с другой стороны, может предоставить очень конкретные показатели эффективности. У них есть графики, точки -3 дБ и несколько вариантов портов. Если мы посмотрим на таблицу, предоставленную Monoprice, они указывают максимальную мощность при 25 Гц, 116 дБ на 2 метрах и 113 дБ на… мы не знаем. Там просто написано «Пик».

Так что можно смело предположить, что MartySub наверняка играет громче. Сколько? Немного Много. Только не уверен, сколько. Но делает ли это сабвуфер, сделанный своими руками, более ценным, чем купленный в магазине?

Что дороже: сабвуфер, сделанный своими руками или купленный в магазине?

Если вы посмотрите на два рассматриваемых сабвуфера, самодельная версия явно дешевле. Вы можете сэкономить почти 400 долларов с MartySub. Но это предполагает многое. Предполагается, что у вас есть все необходимые инструменты, оборудование и отделочные материалы. Это также предполагает, что у вас есть опыт сборки сабвуфера, не испортив его. Вы также должны совершенно не ценить свое время.

Это вас либо напугает, либо взбудоражит — ваша реакция должна сказать вам, подходит ли вам DIY.

Последняя часть является решающей. Подумайте, сколько вы зарабатываете в час. Если вы получаете зарплату, вы все равно можете это понять (хотя это может быть угнетающе, если вы это сделаете). Именно так ваш работодатель ценит ваше время. Как вы думаете, они платят вам столько, сколько вы стоите? Нет? Затем добавьте это к уравнению. Вот сколько стоит ваше время. Теперь просмотрите планы по сборке сабвуфера «сделай сам» и используйте почасовую стоимость, чтобы добавить к этой цене. Действительно ли MartySub экономит ваши деньги? Или вы платите за самодельный сабвуфер больше, чем за купленный в магазине, просто из-за материалов и времени?

Допустим, вы зарабатываете 15 долларов в час. Не много, я знаю. Но если вам потребуется 10 часов, чтобы сделать сабвуфер своими руками, это 150 долларов — это труд. Это не считая дополнительных денег, которые вы потратили. И это без учета отягчающего фактора.

Вы сами меняете масло? Это несложно. Я делал это годами. Но больше нет. Почему? Потому что это грязно и это хлопотно. Мне не нравится это делать. Мне не нравится это делать настолько сильно, что я плачу кому-то гораздо больше, чем 15 долларов за менее чем час, затрачиваемый на это. Это цена обострения, и, по крайней мере, для меня создание собственного сабвуфера своими руками не стоило бы того.

Но…

Прежде чем вы начнете сердито печатать комментарии, мы узнаем, что некоторым людям нравится это делать. Для некоторых людей работа руками, изучение новых вещей или просто проект — это форма отдыха. Что работа приносит достаточно вознаграждения, чтобы они могли за нее платить (подумайте обо всех людях, которые посещают курсы гончарного дела или стеклодува).

Для таких людей сборка сабвуфера своими руками не является рутиной, это весело и стоит каждой минуты! Возможно, потому что им нравится процесс или им нравится то, что они могут указать на конечный продукт и сказать: «Я построил это». По крайней мере, их удовольствие компенсирует некоторые трудозатраты, которые мы добавили бы к цене сабвуфера, сделанного своими руками.

Проблема в том, что большинство людей (или, по крайней мере, многие люди) не такие. У них нет всех инструментов (необходимые зажимы могут почти сравняться по стоимости сабвуфера, сделанного своими руками, и сабвуфера, купленного в магазине), поэтому путь «сделай сам» просто не стоит того. Добавьте все остальное оборудование, необходимость либо жить с необработанным шкафом из МДФ, либо научиться его отделывать (плюс платить за эти материалы), и все остальное… цифры не складываются.

Резюме

Мы сравнили один из лидеров цен на сабвуферы (Monoprice) с одним из самых популярных самодельных сабвуферов (MartySubs), чтобы сравнить их ценность. Было бы легко найти другой купленный в магазине сабвуфер, который стоил бы в несколько раз больше, чем MartySub, а его производительность была бы намного ниже. В этих случаях расчет стоимости меняется, и сабвуфер, сделанный своими руками, становится явным победителем.
