Требования при газификации частного дома: Газификация частного дома — этапы, требования и правила

Нормы газификации частного дома

Провести газ в частный дом или коттедж — задача технически сложная.

Процесс газификации, начинающийся со сбора необходимой документации и заканчивающийся монтажом оборудования, трудоёмкий, весьма не дешевый и продолжительный.

Но стоимость оборудования и услуг по монтажу газопровода со временем окупят себя, поскольку газ, как известно, — наиболее экономичный энергоноситель.

Существуют порядок решения задачи газификации и нормы газификации частного дома, соблюдение которых обязательны для домовладельцев и организаций, выполняющих работы.

Самым первым шагом в решении задачи газификации частного дома станет получение соответствующих технических условий. Они предоставляются управлением газовой службы по месту регистрации дома. Срок предоставления технических условий с момента подачи заявления, в соответствии с действующим законодательством, не более 10 дней. Эта услуга предоставляется бесплатно.

Следующий этап задачи по проведению газа в частный дом — подготовка пакета проектно-сметной документации. Такие работы выполняют проектные организации, иногда и сама газоснабжающая организация.

После получения технических условий необходимо заключить договор с ними для  разработки проекта по снабжению газом жилого дома.

Разработанный проект далее согласовывается с техническим отделом организации, отвечающей за предоставление газа в том или ином регионе. По завершении процедуры согласования остается выбрать монтажную организацию, которая будет непосредственно проводить газ к дому.

В каждом конкретном случае при разработке проекта газификации частных домов учитывается множество обстоятельств. Кратко рассмотрим основные из них.

Выбор газопровода

Газопроводы по размещению относительно поверхности земли, делятся на такие типы, как надземные и подземные.

Они отличаются способом непосредственного ввода в помещение для последующего распределения газа по дому (этажам).

От типа газопровода зависит и цена. Так, подземный газопровод дороже наземного газопровода примерно на 60%. Но, несмотря на это, владельцы домов выделяют его как предпочтительный.

Подземный газопровод обладает большей защитой от воздействий окружающей среды. Его сложнее повредить механическим путем. К тому же он имеет большой срок службы.

Надземные газопроводы тоже имеют положительные особенности. Как уже отмечено, стоимость надземного газопровода заметно ниже подземного. Надземные трубопроводы рекомендуются в случаях, когда состав грунта вызывает коррозию металла труб, что существенно скажется на работоспособность газопровода при подземном исполнении. Если расстояние от магистрали до дома большое, намного проще проводить газ над землей.

Требования к выбору труб

Специалисты рекомендуют использовать стальные и полимерные трубы.

Трубы из полимера обладают высокой устойчивостью к воздействию различных химических соединений. Они эластичны, отличаются прочностью и надежностью, почти в семь раз легче, чем стальные, не проводят электрический ток, в связи с чем, не требуют дополнительной защиты от электрохимических разрушений перед укладкой в грунт. Монтаж их простой и удобный, а гарантийный срок службы составляет порядка 50-ти лет. Такие трубы очень часто используются в регионах с низкими температурами.

Тем не менее, ввод труб непосредственно в здание, в соответствии с действующими нормами по газопроводу, осуществляется только из стали. Эти же нормы относятся и к газовым трубам внутри дома. Полиэтиленовые трубы запрещается использовать в тех местах, где в зимние температуры ниже -50 градусов, в районах с высокой сейсмической активностью. Нельзя использовать полиэтиленовые трубы для наземных газопроводов и т.д.

О нормах и правилах монтажа газопровода

Существует ряд правил, которые должны соблюдать строители, выполняющие монтажные работы при проведении газа к дому:

оптимальная глубина прокладки газопровода на придомовой территории должна составлять от 1.25 до 1.75 метров от поверхности грунта;
непосредственно на участке ввода в здание — от 0,75 до 1.25 метров;
ввести в дом газопровод можно через стену или через фундамент;
высота помещения, где планируется установка газовой плиты, должна составлять не меньше 2. 2 метра;
в обязательном порядке помещение должно быть оборудовано вентиляционной системой с выходом на улицу;
нельзя монтировать вентиляцию кухни смежно с жилыми помещениями.

Требования к автономной газификации частного дома

При невозможности провести газ в частный дом от центральной магистрали можно осуществить газификацию частного дома путем использования привозного газа — баллонов с пропан-бутаном, объем которых может составлять 50 и 80 литров.

Объёма газа в таких баллонах достаточно для удовлетворения бытовых нужд семьи из 4-х человек в течение 1 месяца.

Хранить такие баллоны следует в отведенном для этого месте (желательно, вне жилых помещений) в металлическом шкафу. Это позволит обезопасить дом от случайной утечки газа или непредвиденного возгорания.

К баллону необходимо присоединить специальный регулятор давления, который должен доводить показатель до нормы, и только после этого газ будет поступать непосредственно к приборам.

От регулятора давления газ далее поступает в дом по стальной трубе, которая прокладывается по наружным стенам, и через стену попадает в соответствующее помещение.

Точки ввода газовой трубы должны быть предусмотрены на стадии составления проекта дома.

Шкаф для баллонов нужно устанавливать на фундаменте, высотой не менее 0.2 м, а также прочно прикрепить его к стене дома.

При прокладке газопровода от шкафа должны быть соблюдены следующие требования:

высота прокладки трубопровода должна составлять не меньше 2.5 м от земли;
трубопровод должен надежно крепиться к стенам здания.
трубопровод не должен пересекать оконные и дверные проемы;

Баллонное оборудование не справится с задачей отопления дома, но если единственным потребителем газа будет кухонная плита, то это будет наиболее оптимальным вариантом для частного дома или коттеджа.

Решить вопрос с отоплением дома поможет установка системы автономной газификации. И здесь на помощь придут специалисты, например, компания «Нордстрой» (Санкт-Петербург), имеющая серьёзный опыт и выполняющая работы по газификации частных и коммерческих, производственных объектов, обслуживанию котельных и инженерных сетей.

О нормативной документации

Строительные нормы газификации частного дома изложены в нормативных документах, которые действительны на сегодняшний день, — это СП 42-101-2003 и СНиП 2.07.01-89.

Газораспределительные сети можно условно разделить на внешние и внутренние.

Газификацией, т. е, строительством газораспределительных станций и внешних сетей в сёлах, поселках и в других населенных пунктах занимаются специализированные организации, которые имеют лицензию на проведение этих работ.

Они обязаны придерживаться всех норм, что изложены в регламентных документах.

При газификации населенных пунктов эти организации строго выполняют требования как  специальных строительных нормативов, так и регламентных документов МЧС и энергетиков.

Внутренние сети — это те сети, которые находятся непосредственно в доме вместе с газовым оборудованием.

Нормы газификации частного дома должен знат каждый домовладелец.

В частности, в вышеназванных документах указано, что при газификации частного дома необходимо придерживаться следующих нормативов:

— При монтаже котла мощностью до 60 кВт высота помещения от пола до потолка должна составлять не менее 2. 4 метров.
— Площадь остекления помещения должна составлять 0.03 м2 на 1 м3, но не меньше 0.8 м2.
— Если устанавливается 1 (один) котел, то площадь помещения должна быть больше или равна 7.5 м2, если 2 (два) котла — 15 м2.
— При установке более мощных котлов в цокольном этаже здания, в обязательном порядке должен быть установлен сигнализатор загазованности.
— При установки 2-х комфорочных плит объем кухни должен быть больше или равен 8 м3, а 4-х комфорочных — 15 м3.

В процесс газификации частного дома также входит исследование дымоходов и вытяжек на случай возможного скопления газа во время эксплуатации газового оборудования.

Газификация частного дома позволит решить многие проблемы — это не только приготовление пищи, но и отопление, и присутствие горячей воды.

Газовое оборудование практично и удобно в эксплуатации, а газоснабжение наиболее экологично по сравнению с другими видами топлива.

Источник: http://www.zemvopros.ru/normi-gazifikacii-chastnogo-doma-. htm

Появились новые правила газификации частных домов. Новости: 09 July 2019

6 июня 2019 г. вступил в силу СП 402.1325800.2018 «Здания жилые. Правила проектирования систем газопотребления». Нововведения помогут обеспечить максимальную безопасность эксплуатации газового оборудования, особенно в коттеджах. Проблема актуальна для нашей страны: за 2017–2018 гг. в России зафиксировано 12 случаев взрывов бытового газа в частных домах; сейчас печальные новости приходят из Ставрополья, Ингушетии, Воронежа, Махачкалы. Индивидуальные владения разрушаются и горят в результате хлопков газа и газовоздушной смеси. Во избежание подобных ситуаций, с июня частные дома будут подключать к газовым сетям только при соблюдении ряда условий из нового СП.

Требования к оборудованию

Самое важное в любой системе газоснабжения — установленные отопительные агрегаты. Согласно новым правилам, котлы должны быть заводского изготовления и иметь разрешительные документы, соответствующие законам РФ. Кроме того, рассчитывать мощности и размещать оборудование теперь нужно более точно: в одном помещении строго запрещено устанавливать более двух отопительных котлов или емкостных водонагревателей.

Коснулись изменения и газовых плит — обязательной стала система подачи газа «Газ-контроль», которая прекращает подачу газа, если пламя на конфорке случайно гаснет. Между краном и шлангом нужно монтировать диэлектрическую муфту, защищающую от блуждающих токов. Только при таком решении случайно возникшая искра точно не приведёт к взрыву.

СП 402.1325800.2018 содержит и чёткие требования к присоединительному оборудованию. В частности, нужно использовать герметичные шланги длиной не более 1,5 м, изготовленные из нержавеющей стали. Так же, как и с котлами, обязательны разрешительные документы.

Комментирует Роман Гладких, технический директор компании FRISQUET:

— Закрепление на нормативном уровне требования использовать в системах отопления проверенного и надёжного оборудования только заводской сборки должно уменьшить количество несчастных случаев, связанных со взрывами. В Европе за этим следят очень тщательно. Например, мы проводим испытания своих котлов сначала в собственной лаборатории, сертифицированной в соответствии с требованиями ISO 45001 и имеющей разрешение ЕС, затем подтверждаем результат в независимой аккредитованной лаборатории и получаем необходимую документацию в соответствии с законами той страны, куда поставляем продукцию.

Требования к помещениям

Котлы и проточные нагреватели, согласно новому СП, можно размещать на кухнях или в цокольных и подвальных этажах частного дома. Запрещено устанавливать оборудование в ванных комнатах и санузлах.

Что именно можно смонтировать в кухне, зависит от объёма помещения и характеристик газоиспользующих агрегатов. Для размещения котла с закрытой камерой сгорания, водонагревателя и газовой плиты высота потолков в том месте, где монтируется оборудование, должна быть не менее 2,2 м. Минимальный объем помещения также регламентирован: не менее 8 м³, если вместе с котлом с закрытой камерой сгорания предполагается установка 2-конфорочной плиты, не менее 12 м³ для трех конфорок и не менее 15 м³ для 4-конфорочного агрегата. Если теплоснабжение предполагается организовывать на основе газового котла с открытой камерой сгорания, то объем кухни повышается быть на 6 м³ соответственно для каждого случая.

Можно установить газовое оборудование для отопления и горячего водоснабжения в отдельной котельной или теплогенераторной. Помещения следует проектировать так, чтобы они были максимально удобны для монтажа и обслуживания котлов и водонагревателей. СП регламентирует только минимальную площадь и высоту таких помещений — не менее 15 м² и 2,5 м соответственно.

Отдельно акцентируется внимание проектировщиков индивидуальных жилых домов на характеристиках легкосбрасываемых ограждающих конструкций (ЛСК) — они обязательны к применению при проектировании помещений, в которых будет находиться газоиспользующее оборудование. Например, стеклопакеты при необходимости должны выбиваться без особых усилий. Причём, популярные триплекс, сталинит, поликарбонат и армированное стекло для использования запрещены — они не относятся к ЛСК. В целом же, светопрозрачные конструкции должны занимать площадь из расчета 0,03 м² на один м3 помещения.

Комментирует Былинин Леонид Борисович, зам.директора ООО «Хаустек»:

— Как обычно, новый СП вызвал много споров в профессиональной среде. Больше всего обсуждается практическое применение правил в части легкосбрасываемых конструкций. Якобы обязанность их применения есть, а данных по конструктиву и размеру тех же стекол толком нет: никаких инструкций по площади отдельного стекла в зависимости от его толщины. Однако, если внимательно читать новый СП, то в главе о пожарной безопасности, а именно в п. 8.2 есть отсылка к ГОСТ Р 12.3.047, по которому следует определять площадь «легкосброса». Кроме того, можно применить при проектировании СП 42–101–2003, СП 41–104–2000 и ГОСТ Р 56289–2014 «Конструкции светопрозрачные легкосбрасываемые для зданий».

Требования к автоматике регулирования и безопасности

Согласно новому СП, газовые котлы в частных домах должны автоматически регулировать свою производительность в зависимости от температуры наружного воздуха, а также иметь приоритетное переключение с режима отопления на режим ГВС.

Вопросам безопасности уделено много внимания: автоматика котла должна прекращать подачу газа в случае отключения электроэнергии, погасания пламени горелки, нарушения тяги, понижения или повышения давления газа до предельно допустимых значений. То же самое касается давления теплоносителя.

Комментирует Армен Калинин, директор по экспорту компании FRISQUET:

— Указанные требования уже много лет обязательны в Европе. Например, датчик аномалий тяги, который защищает от отравления угарным газом при неисправном дымоходе, устанавливается на котлах с 1996 года. Нашей особой гордостью является то, что изобрели его в FRISQUET и серийно монтировали в оборудование уже с 1991 года. Уверен: чем больше у газового котла девайсов, отвечающих за безопасность — тем лучше. Ионизационный контроль, когда система моментально прекращает подачу газа в горелки, если вдруг гаснет контролируемое пламя. Автоматическое регулирование параметров смеси воздух/газ и качества горения. Все эти системы мы в обязательном порядке устанавливаем на своих котлах, так как считаем, что вопрос безопасности приоритетен.

В 2020 году Россия готовится принять программу поддержки индивидуального жилого строительства. Цель — сделать возведение частных домов проще и дешевле. Задача норм по проектированию систем газопотребления — обеспечить безопасную жизнь в этих домах. Любые СП, связанные с газовым оборудованием, как и правила дорожного движения, «пишутся кровью», и пренебрегать ими ни в коем случае нельзя.

монтаж и пуско-наладка систем газоснабжения

Хотите подключить дом к централизованному газоснабжению? Но это долгожданное событие может занять много времени, сил и денег, не так ли? Хотите, чтобы газификация вашего домовладения прошла без лишних нервов и штрафов, но не знаете, как действовать?

Мы поможем Вам разобраться с процедурой, чтобы подключить газ к частному дому в кратчайшие сроки и без проблем. В статье рассмотрены все этапы, от документирования до ввода установленной системы в эксплуатацию. Были отобраны наглядные фотографии и информативные видеоролики.

Понимание особенностей этого процесса позволит вам распоряжаться своими ресурсами с большей пользой — ведь земляные работы можно выполнить своими силами. Но для врезки потребуется участие работника газовой службы со специальным допуском. Знание особенностей монтажа газовых коммуникаций не помешает.

Содержание статьи:

• Особенности газификации жилых домов
• Газификация домовладения шаг за шагом
  • Этап №1 — Документация по газификации
  • Этап №2 — подвод трубопровода к дому
  • Этап №3 — оборудование котельной
  • Этап №4 — ввод коммуникаций в дом
  • Этап №5 — тестовый пуск и итоговые мероприятия
• Выводы и полезное видео по теме

Особенности газификации жилых домов

С помощью газа в доме можно успешно организовать как отопление, так и подогрев горячей воды, и Готовка. Газовое оборудование надежно и разнообразно, а стоимость голубого топлива обычно ниже, чем использование электричества, твердого или жидкого топлива для тех же целей.

Кроме того, газопроводы выходят из строя крайне редко, а вот перебои с электричеством случаются часто. Запасы дров, угля, дизельного топлива и других подобных энергоносителей приходится постоянно пополнять.

Фотогалерея

Фото

Газ является наиболее доступным, экономически выгодным, поэтому видом топлива, востребованным в быту и на производстве. Поставки газа по трассе дешевле, чем в баллонах

Природный газ – ценный минерал, получаемый при анаэробной переработке органических веществ. Его сжигание не наносит вреда окружающей среде. В процессе забивается минимум горящего материала.

Газ, поставляемый с чисто газовых месторождений, содержит минимум тяжелых углеводородов. Кроме того, наряду с нефтью и конденсатом добывается газ, такой газ более плотный, он жидкий и жирный

В бытовых условиях голубое топливо используется в основном в системах отопления. На сегодняшний день это наиболее рациональное решение для автономных коммуникаций.

В частных домах, подключенных к централизованному газоснабжению, эксплуатируются двухконтурные котлы или тандем одноконтурного котла и водонагревателя

В домах старого жилого фонда централизованно было только отопление. Для приготовления горячей воды установлены газовые колонки. По сей день они обслуживают владельцев квартир в домах высотой до пяти этажей.

В качестве кухонного оборудования в нашей стране по-прежнему лидируют газовые плиты с газовой духовкой, хотя многие регионы уже переходят на обычные электрические и индукционные варианты оборудования

Самые экономичные типы среди конвекторов работают на голубом топливе – газовые модели. Многие из них могут подключаться как к цилиндру, так и к стволу

Частное газопользование

Экологические преимущества голубого топлива

Трубопроводная газотранспортная система

Монтаж котельной с газовым оборудованием

Двухконтурный настенный газовый котел

Гейзер в пятиэтажке

Газ плита в городской квартире

Газовый конвектор в загородном доме

Основная проблема природного газа – опасность для здоровья человека и взрывоопасность. Даже небольшая утечка может привести к отравлению или взрыву. Именно поэтому требования к монтажу газовых коммуникаций очень высоки, не стоит даже думать о том, чтобы выполнить все работы самостоятельно.

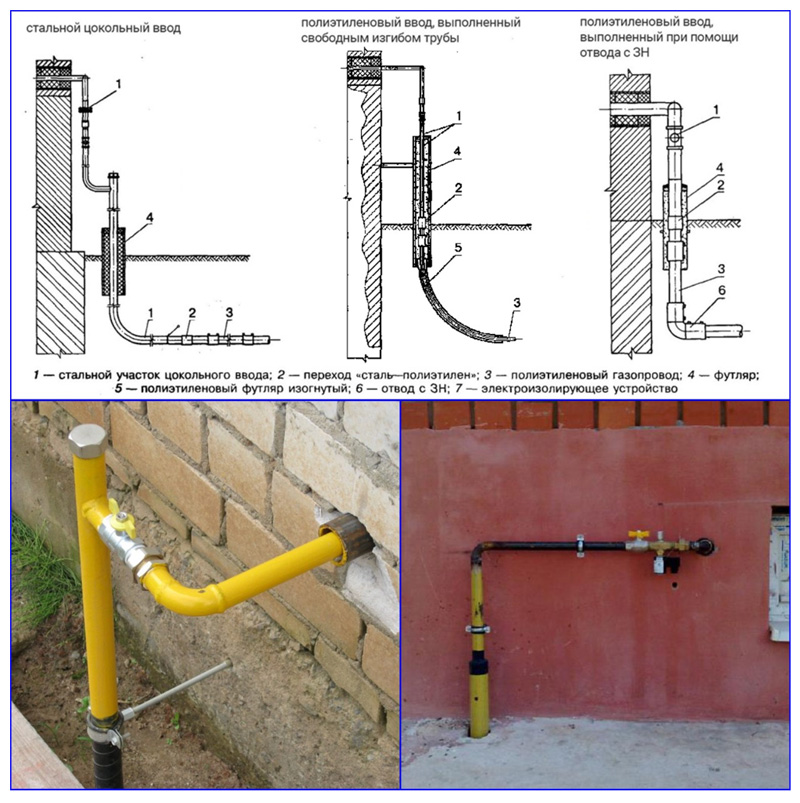

Для правильного ввода газа в частный дом используют специальный агрегат, который называется редуктор для понижения давления газа

Начнем с того, что специалисты не рекомендуют экономить на материалах или элементах системы. Недопустима прокладка труб сомнительного качества и непрофессиональный монтаж.

Газопроводы почти всегда необходимо прокладывать открытым способом (кроме подземных участков газопровода). Их нельзя прятать ни под какие декоративные элементы для улучшения интерьера.

Не рекомендуется вводить газовую трубу в дом через толщу фундамента; для этих целей в наружной стене сделать отверстие и вставить в него втулку для защиты

Рекомендуется по возможности избегать штекерных соединений. Все места, в которых соединяются трубы, должны быть расположены так, чтобы в любой момент место контакта можно было осмотреть и при необходимости отремонтировать.

Не прокладывать газовые трубы внутри стен или в толще фундамента. Это правило распространяется и на другие элементы, такие как наличники, дверные коробки, оконные рамы, перегородки и т. д.

В некоторых случаях допускается прокладка газовой трубы в нише стены, но этот момент должен быть четко отражен и обоснован в проекте. К уклону труб предъявляются особые требования. Горизонтальное отклонение положения линии допускается только на 3 мм в сторону газовых приборов.

По вертикали отклонения не допускаются, но стояк может иметь небольшой уклон: не более 2 мм на метр. Он не должен проходить через жилые помещения, через туалет или ванную комнату. Газовый стояк должен располагаться на лестничной клетке, часто его проводят через кухню.

Внимательно следить за установкой запорных кранов. Так, положение центральной оси трубы должно быть строго параллельно стене, вдоль которой проходит труба. При выборе положения крана следите за тем, чтобы положение запорного устройства не блокировалось стеной. От потолка и от стен газовая труба должна располагаться на расстоянии 100 мм.

Газовые трубы крепятся не вдоль стены, а на небольшом расстоянии, чтобы коммуникации оставались доступными для текущего осмотра и ремонта

Зазор между стеной и трубой может варьироваться от радиуса трубы до предельного значения 100 мм. Этот зазор необходим для того, чтобы конструкцию можно было свободно осматривать. Расстояние от пола должно быть 2,2 м. Газовые трубы размещаются на специальных прочных опорах, провисание конструкции недопустимо.

Поэтому убедитесь, что между кронштейном и трубой нет зазоров. Все эти важные моменты учтены в , который должен быть предварительно составлен инженерами-специалистами.

Газовые трубы должны проходить на расстоянии не менее 30 см от электрощита и не менее 25 см от открытой проводки. От скрытого кабеля следует отступить не менее пяти сантиметров.

Газификация домовладения пошагово

Разбираясь, как подключить природный газ к частному дому, следует учитывать длительную процедуру оформления различных документов.

Этап №1 — Документация по газификации

Сначала собственнику необходимо будет подать заявление с просьбой о газификации дома, к которому необходимо приложить документы о праве собственности как на дом, так и на участок, а также всю имеющуюся техническую документацию по этим объектам.

Перед началом монтажа газопровода специалисты составляют техническую спецификацию и рабочий проект газопровода, в котором указаны все элементы, размеры, расстояния и т.д.

После этого специалисты должны осмотреть площадку и дом для того, чтобы составить документ под названием . На этом же этапе следует уточнить, нужно ли прокладывать часть магистрали через участки соседей.

Лучше сразу обсудить с ними этот момент, получить разрешение и согласовать особенности работы. Таким образом можно избежать многих проблем и задержек.

Сквозь стены и потолок газопроводы проводят с использованием защитного рукава и уплотнителя, при этом внутри рукава может располагаться только один отрезок трубы

На основании технических условий пакет проектной документации на и участок . Только после этого можно будет нанять подрядчика для выполнения комплекса монтажных работ.

Будет осуществлен монтаж наружной и внутренней частей газопровода, подключение его к общей магистрали, подключение газового оборудования и другие важные этапы.

В процессе вам придется составить ряд важных договоров, таких как:

• для проведения исследований и проектных спецификаций для проектировщиков;
• по подготовке проектной документации;
• на выполнение монтажных работ по прокладке внутреннего и наружного водопровода;
• на поставку природного газа и др.

Кроме того, необходимо получить ряд разрешительных документов. Например, потребуется разрешение на газификацию участка от местного архитектурного бюро.

А также необходимо пригласить специалистов, которые обследуют существующую в доме дымоходную трубу (или устроенную специально для газового котла и других газовых приборов). Удовлетворительное состояние сооружения подтверждается соответствующим актом.

Со стоимостью подключения загородного участка с жилым домом к централизованному газоснабжению полностью посвящена данная тема.

Этап №2 — подвод трубопровода к дому

Практически все элементы, устройства и материалы, которые будут использоваться в процессе газификации, должны иметь сертификаты качества. Для обычно рекомендуют использовать трубы из низколегированной или малоуглеродистой стали. Диаметр конструкции должен быть 150 мм при толщине стенки 5 мм.

Допускается применение неоцинкованных бесшовных труб из легированных сталей. Трубопровод собирается сваркой, качество которой на отдельных участках трубопровода должно быть безупречным. В местах установки запорной арматуры используются резьбовые соединения.

Фотогалерея

Фото

Наружные ответвления газовой системы, которые используются для подключения дома к газовой магистрали, часто прокладывают под землей в траншеях. Маршрут разработан по кратчайшему пути.

Трубы из сшитого полиэтилена с желтой полосой в настоящее время активно вытесняют устаревшие стальные варианты. Не чувствительны к коррозионной агрессии, значительно длиннее металлических

Допускается прокладка полиэтиленовых труб без образования песчаной подушки в основании при разработке траншеи в крупных и щебнистых песках

Для контроля состояния трубопровода , своевременно обнаруживать утечки и перекрывать поток, при необходимости на поворотах и ​​ответвлениях трассы устанавливаются контрольные трубы и запорная арматура, контрольные приборы которых расположены над поверхностью земли

Кратчайшее расстояние до соединения

Полиэтиленовые трубы при строительстве линий метрополитена

Проходка траншей без формирования подушки

Монтаж арматуры и контрольных труб

В последние годы все чаще используются конструкции из полиэтилена. Они легче по весу, проще монтируются, хорошо противостоят холоду, жаре, агрессивным химическим веществам, не проводят электрический ток и т. д.

При прокладке полиэтиленовых труб в грунте можно обойтись без дополнительных мер защиты, как это делается для стальных конструкций. Однако пластик используется только для монтажа наружного газопровода, ввод в дом и внутренняя система должны быть металлическими. Пластик также не применим в районах с очень суровыми зимами и повышенной сейсмической опасностью.

Прокладка подземного газопровода примерно на 60% дороже, чем прокладка наземной сети газоснабжения, но этот способ прокладки считается более безопасным

По понятным причинам прокладка газопровода обходится дороже, но если все сделать правильно, то такая труба будет надежно защищена от постороннего воздействия и случайных повреждений.

Фотогалерея

Фото

Проход трубы при въезде на площадку

Электросварка труб на объекте

Выемка швов сварных труб

Горизонтальное бурение под транспортной веткой

При необходимости проведения трубы поперек дороги, то подрядчик должен будет перекрыть дорогу и составить схему движения в обход. Схема утверждается местным отделом ГИБДД, на основании чего исполнитель получает ордер.

Рекомендуется отдавать предпочтение наземной прокладке газопровода в районах, где грунт имеет повышенные коррозионные характеристики, а если рядом расположены линии электропередач, то лучше отдать предпочтение подземным коммуникациям.

Фотогалерея

Фото

Воздушные газовые коммуникации

Ящик для размещения газового оборудования

Воздушный газопровод окрашен в желтый цвет

Проведение газопровода в дом

Оба вида прокладки могут сочетаться на одном участке, например, через дорогу провести газопровод под землей, по территории соседнего участка — над землей и т. д.

Не всегда возможно проложить газопровод труба под землей; при монтаже наружного газопровода следует учитывать особые меры безопасности с учетом влияния внешних факторов

После того, как проект готов, можно приступать непосредственно к монтажным работам. Разумеется, их будут проводить специалисты, имеющие необходимую подготовку и оборудование.

Этап №3 — оборудование котельной

Но еще до прокладки газопровода рекомендуется позаботиться о помещениях, где будут установлены газовые приборы: или настенная колонка, плита и т. д.

Оба котла в комнате и на кухне должно быть окно, которое можно открыть в любой момент для проветривания. Площадь проема должна быть не менее половины квадратного метра. Высота потолков должна быть не менее 220 см. Двери лучше сделать открывающимися не внутрь, а наружу.

Газовые котлы мощностью менее 30 кВт можно установить прямо в доме, выделив для этих целей отдельное помещение, но для более мощных устройств потребуется отдельная котельная

Обратите внимание, что количество горелок на газовой плите зависит от размеров кухни. Так, в помещении площадью менее восьми квадратных метров разрешается устанавливать только печи с двумя конфорками, для печи на три конфорки требуется не менее 12 квадратных метров. м, для четырехконфорочного аппарата – не менее 15 кв. м и т. д.

Если мощность котла превышает 30 кВт, для него потребуется построить котельную, расположенную на некотором расстоянии от дома. Здесь следует предусмотреть хорошую приточно-вытяжную вентиляцию, а стены, полы и потолки отделать огнеупорными материалами.

Не использовать котельную в качестве кладовой, наличие посторонних предметов и материалов может стать причиной несчастного случая.

К расположению дымохода газового котла предъявляются серьезные требования, учитывающие особенности материала стен котельной и ее кровли. Условные обозначения: d — диаметр дымовой трубы у котла, D — диаметр дымовой трубы по улице

В котельную, которая находится в доме, необходимо подвести воду, а также датчик для определения уровня угарного газа в воздухе. Рекомендуется установить сигнализацию, перекрывающую подачу газа в случае утечки. Не устанавливайте в одной котельной более двух маломощных котлов.

Для прибора мощностью 30 кВт требуется помещение не менее трех кубометров, для котлов большой мощности более 60 кВт необходимо не менее 11,5 кубометров. м пространства. Люди не должны находиться в котельной более четырех часов в сутки.

Фотогалерея

Фото

Внутри дома, в котельной или на кухне газовые трубы прокладываются только по твердым поверхностям. Не допускается пересечение трубопроводом оконных и дверных проемов

При проектировании газопровода необходимо учитывать, что между трубами газа, водопровода, канализации, отопления должно быть расстояние не менее 15 см по горизонтали

При прокладке внутреннего газопровода необходимо отступить не менее 50 см от линии электроснабжения, другой газовой трубы и телефонного кабеля

Газопроводы внутри здания проложены открытым способом. Допускается прокладка в коробах с легкосъемными панелями и в штробах, замаскированных под съемные панели без проблем

Прокладка газовых труб на твердых поверхностях

Расстояние между коммуникациями и газопроводом

Отступ от магистральных и газовых труб

Открытый укладка труб

Полы, стены и потолок в котельной должны быть не только огнестойкими, но и не пылеобразующими. Грязь часто становится причиной поломок газового оборудования.

Обязательным условием подключения к магистральному газоснабжению является установка . С правилами выбора расходомера газа и особенностями его установки ознакомит наша рекомендуемая статья.

Этап №4 — ввод коммуникаций в дом

Для правильного ввода газа в дом при монтаже собственной системы газоснабжения в нижней части одной из наружных стен делается отверстие, но не в толщина фундамента.

Сначала в отверстие вставляется вставка в виде стальной втулки, а затем через нее в дом вводится труба. Затем к нему подсоединяется основной стояк и внутренний газопровод.

Газовая труба вставлена ​​в магистраль газовой службой. Далее следует первый пуск газа, проверка герметичности, настройка газового оборудования и т. д.

Стояк обычно ставят вертикально, отступая от стены на 15 см и закрепляя специальными крючками для фиксации вертикального положения. Труба устанавливается под небольшим уклоном к ней.

Особого внимания заслуживают все места, где газовые трубы проходят сквозь стены. Отверстия необходимо делать достаточно большими, ведь в них также нужно вставить защитные гильзы, через которые выводятся трубы.

Предварительно все участки коммуникаций, которые будут в стене, следует покрыть несколькими слоями масляной краски. Зазор между поверхностью трубы и втулкой следует проложить слоем пропитанной смолой пакли, а также заполнить слоем битума.

В этом случае нужно убедиться, что в стене нет мест, которые соединяются сваркой или резьбой. В толще стены может быть только цельная труба.

Внутри дома можно прокладывать только металлические газовые трубы. Высокие требования предъявляются к расположению конструкций по вертикали и горизонтали

Чем меньше соединений в газопроводе, чем больше секций сплошных труб, тем лучше для безопасности сооружения. Чтобы не резать конструкцию, когда ее нужно согнуть и изменить направление, допускается прогревать участок газовой горелкой, но злоупотреблять этим методом не следует.

Отдельные участки газопровода соединяются на земле, затем трубы устанавливаются вдоль стен, соединяются, фиксируются специальными скобами. Узкие трубы диаметром менее 40 мм можно крепить к стене с помощью хомутов или специальных скоб.

Более толстые конструкции подвешиваются на кронштейны, как указано выше. В любом случае нужно прочно зафиксировать такие крепления в стене бетонным раствором и деревянными пробками.

Узкие газовые трубы можно крепить к стене с помощью специальных фитингов. Важно, чтобы эти элементы были прочно зафиксированы в толщине стены.

Сварка газопроводов – особое искусство. Чтобы шов получился действительно ровным и прочным, необходимо тщательно подготовить соединяемые поверхности. Края коммуникаций следует подрезать, выровнять и сгладить на один сантиметр. Только после этого можно начинать сварку. Рекомендуются электроды высокого качества.

Помимо труб, для монтажа газопроводов используется множество вспомогательных элементов. Все должно быть высокого качества, сертифицировано

Резьбовые соединения должны быть выполнены как можно меньшего размера. Они должны быть тщательно герметизированы, чтобы исключить риск утечки газа. Сначала резьбу обрабатывают белилами, затем на нее наматывают герметик (льняную нить, ФУМ-ленту и т. д.), только после этого закручивают соединение.

Этап №5 — пробный запуск и завершающие мероприятия

После сборки системы и ввода газа в частный дом вам предстоит пройти ряд завершающих мероприятий. Перед запуском и настройкой оборудования владельцы домов должны быть проинструктированы о мерах безопасности. Для прокладки внутренних и наружных газопроводов вы можете пригласить как одного подрядчика, так и двух разных по желанию.

Это могут быть как специалисты местной газовой организации, так и сторонние организации, имеющие соответствующие лицензии. А вот прямое подключение к магистральному газопроводу должно осуществляться отдельной врезной службой.

После этого осуществляется первый пуск газа в систему и . Эта услуга оплачивается отдельно. К этому моменту уже должен быть заключен договор на техническое обслуживание существующего газового оборудования.

После первого пуска газа специалист сервисной компании должен провести наладку такого оборудования, это важный момент, от которого зависит действительность гарантийных обязательств.

Если по каким-то уважительным причинам подключение к магистральной системе газоснабжения пока невозможно, обратите внимание на вариант с. Возможно, что на данный момент такой способ организации подачи газа в дом лично для вас будет более привлекательным.

Выводы и полезное видео по теме

Подробная информация о газификации частного дома представлена ​​в этом видео:

В нем собраны практические советы, которые помогут избежать распространенных ошибок в процессе газификации:

Газификация любого объекта – это работа для профессионалов с соответствующими навыками и лицензиями. Собственник участка обязан оформить необходимые документы, выбрать подрядчика и т.д. .

Вся процедура обычно дорогостоящая, но результат стоит денег и усилий.

Пишите комментарии, задавайте вопросы, размещайте фото по теме в блоке ниже. Расскажите о том, как вы подключили свой участок к централизованному газоснабжению. Не исключено, что ваш опыт будет полезен посетителям сайта, которым предстоит пройти аналогичный путь.

Газификация частного дома в поселке Чунджа. Новая система отопления по программе GEFF для большой семьи — GEFF в Казахстане

Газификация частного дома в поселке Чунджа. Новая система отопления по программе GEFF для большой семьи — GEFF в Казахстане

Местоположение

Чунджа, Казахстан

Инвестиции

Новый энергоэффективный газовый котел

Размер инвестиции

2 248 долл. США

Энергосбережение

6 032 мВтч в год

Экономия CO2

1 133 тонны в год

Удар

Замена старой системы отопления на новую.

Повышенный комфорт и снижение выбросов СО2

Донор

GEF, Федеральное министерство Австрии, ЕС

Новая энергоэффективная система отопления позволила большой семье снизить расходы на отопление и горячую воду

Жительница села Чунджа Уйгурского района Алматинской области, заботливая многодетная мама. Ее семья живет в частном доме, который необходимо отапливать, чтобы обеспечить лучшие условия для маленьких детей. Раньше ее дом отапливался углем, и это было довольно неудобно. Воздух в доме всегда был сухим, а стены постоянно грязными от угольной пыли. Женщина решила установить в доме газовое отопление. Она обратилась в Микрофинансовую организацию (МФО) «KMF» для финансирования покупки газового котла. Кредитный менеджер сообщил ей о программе финансирования зеленой экономики (GEFF) ЕБРР. По этой программе можно получить льготы не только на газовое оборудование, но и на сопутствующие расходы, например, на газификацию.

Кредитный менеджер помог выбрать подходящую модель энергоэффективного газового котла известного корейского производителя на сайте «Выбор зеленых технологий». Женщина воспользовалась услугами газовой компании, чтобы провести газ в свой дом. После завершения всех работ по газификации и установке газового котла необходимые документы были переданы на сверку-проверку в Программу GEFF через кредитного менеджера МФО «КМФ». Через несколько недель женщина получила льготу в размере 10% как от стоимости приобретения оборудования, так и от стоимости газификации, которая была осуществлена ​​за счет кредитных средств МФО «КМФ». Теперь в доме есть газовое отопление и горячая вода, а расходы семьи на отопление уменьшились. Также современный газовый котел способствует снижению выбросов CO ₂ выбросов на 1,133 т/год. «Очень хорошо, что существуют такие международные программы, как GEFF. Они помогают сделать правильный выбор в пользу качественного энергоэффективного оборудования. С помощью кредита от МФО «KMF» можно разделить стоимость покупки на срок от 3 до 84 месяцев и не перегружать семейный бюджет.
