Цвета проводов в кабеле: обозначение фазы, нуля и земли в сетях 220, 380 В

Цветовая маркировка кабеля по ГОСТ

Изготовление изоляции различных цветов в многожильных проводах и кабелях призвано облегчить проведение электромонтажных работ. Цветовая маркировка служит однозначной идентификации жилы, что позволяет значительно ускорить и упростить процесс подключения кабеля/провода к контактам, повысить производительность труда при монтаже и обеспечить электробезопасность при использовании продукции различных предприятий-изготовителей.

Для установочных проводов и кабелей единые правила цветовой маркировки изложены в ГОСТ 31947-2012 «Провода и кабели для электрических установок на напряжение до 450/750 В включительно. Общие технические условия». В системе межгосударственной стандартизации данный стандарт был введен взамен ГОСТ 6323-79 для применения в странах-участницах СНГ и Таможенного союза. ГОСТ 31947-2012 в качестве нового требования ввел систему обязательной единообразной цветовой маркировки жил с целью их идентификации.

Согласно ГОСТ 31947-2012, изолированные жилы многожильных проводов и кабелей всегда должны иметь отличительную расцветку, причем эта расцветка должна быть сплошной. Каждая изолированная жила обязана быть одного и того же цвета по всей длине, кроме жилы, обозначенной комбинацией зеленого и желтого цветов. При этом желтый и зеленый цвета не могут быть использованы по отдельности – исключительно в комбинации «зеленый-желтый», которая используется только для обозначения жилы заземления.

ГОСТ 31947-2012 не рекомендует использовать красный и белый цвета.

Предпочтительная схема расцветки выглядит так:

• Для трехжильных проводов и кабелей: зеленый-желтый, синий, коричневый или коричневый, черный, серый;
• Для четырехжильных кабелей: зеленый-желтый, коричневый, черный, серый или синий, коричневый, черный, серый;
• Для пятижильных кабелей: зеленый-желтый, синий, коричневый, черный, серый или синий, коричневый, черный, серый, черный.

Синий цвет применяется для обозначения нулевой жилы.

Что касается распределения на жиле с зелено-желтой расцветкой, то должно выполняться следующее условие: на любом участке жилы длиной 15 миллиметров один из указанных цветов должен покрывать не менее 30%, но не более 70% поверхности изолированной жилы, а другой цвет должен покрывать оставшуюся часть.

Все цвета должны быть легко различимы и прочны. При этом условии допустима маркировка жил окрашиванием верхнего слоя изоляции.

Что касается оболочки, которая может быть наложена поверх изолированных жил проводов и кабелей для придания проводу плоской, а кабелю практически круглой формы, то, согласно ГОСТ 31947-2012, ее цвет не нормируется.

Для силовых кабелей единые правила цветовой маркировки изложены в ГОСТ 31996-2012 «Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ. Общие технические условия». Именно этот ГОСТ ввел систему обязательной единообразной цветовой маркировки жил с целью их идентификации, чего не было в ГОСТ 16442-80 (в системе межгосударственной стандартизации ГОСТ 31996-2012 заменил собой ГОСТ 16442-80).

Согласно ГОСТ 31996-2012, изолированные жилы кабелей обязаны иметь отличительную расцветку, которая должна быть или сплошной, или в виде продольной полосы шириной не менее 1 миллиметра.

Цвет изоляции жил многожильных кабелей должен соответствовать следующей таблице:

По согласованию с заказчиком допустимо другое сочетание цветов изоляции основных жил.

Изоляция одножильных кабелей может быть любого цвета из числа приведенных в таблице – также по согласованию с заказчиком.

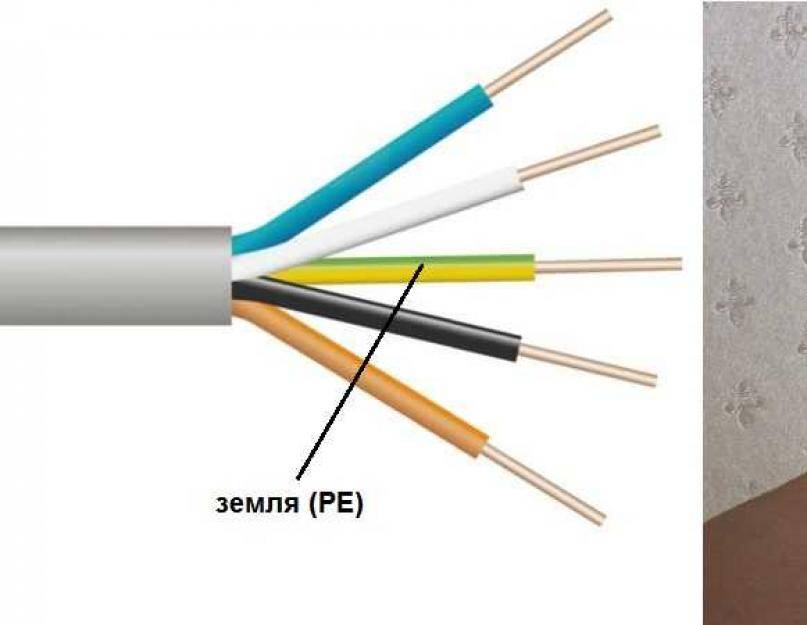

Изоляция жилы заземления (PE) должна быть двухцветной, а именно зелено-желтой, при этом один из цветов должен покрывать не менее 30% и не более 70% поверхности изоляции, а другой – остальную часть. Изоляция нулевой жилы (N) должна быть синего цвета. При этом в условном обозначении кабеля обязательно должны быть указаны: буква N – при наличии в кабеле нулевой жилы, буквы PE – при наличии жилы заземления, буквы N, PE – при наличии в конструкции кабеля и той и другой жилы. Например: ВВГ нг(А)- LS 3х1,5ок (N, PE)-0,66 или ППГнг(А)-HF 4х95мс (N)-1.

По согласованию с заказчиком допускается маркировка основных изолированных жил цифрами. Однако даже в этом случае изоляция жилы заземления должна быть зелено-желтой, изоляция нулевой жилы – синей, и на них не может быть нанесена цифровая маркировка.

Какого цвета провода фаза ноль земля

В современной жизни маркировка проводов по цвету это не рекламный ход завода-изготовителя, чтобы выделиться среди других. Это необходимость и требование, без которого невозможен быстрый и качественный монтаж эл.проводки. Чем помогает данная расцветка?

• быстрая идентификация назначения провода (фаза, ноль или земля)
• уменьшение количества ошибочных подключений в процессе монтажа
• отсутствие необходимости в прозвонке провода для фазировки

Производители выбирают цвета проводника не по своему желанию, а согласно правил. Причем на проводник может наноситься не только цвет, но и цифро-буквенное обозначение.
Расцветка наносится на всей протяженности изоляции жилы. Но на некоторых участках можно также использовать разноцветные кембрики под термоусадку. В основном они широко применяются на концевых разделках кабеля.

Расцветка в сети 220В и 380В однофазного и трехфазного напряжения

В трехфазной сети провода и шины ранее раскрашивались следующим образом:

Фаза А

Желтого цвета

Фаза В

Зеленого цвета

Фаза С

Красного цвета

Для того чтобы легче запомнить порядок цветов, электрики использовали аббревиатуру – Ж-З-К.

С 01.01.2011г ввели новые стандарты согласно ГОСТ Р 50462-2009 (СКАЧАТЬ):

Фаза А

Коричневый

Фаза В

Черный

Фаза С

Серый

Теперь пора переходить на сокращения – К-Ч-С! Субъективно говоря, данная маркировка в наглядности проигрывает предыдущей цветной раскраске Ж-З-К.

А представьте, что в щитовой или в помещении плохое освещение, пыль на проводах? Как вы думаете, что ваш глаз лучше различит, желтый от зеленого цвета или коричневый от черного? Правилами в этом случае оговаривается необходимость буквенного обозначения и маркировки жил, помимо цветовой.

Буквенное обозначение проводов

Каким должно быть буквенное обозначение проводов по ГОСТ представлено в следующих таблицах:

Наносить эти буквы лучше всего при помощи специальных колечек бирок.
Они представляют из себя ПВХ трубку, предварительно надрезанную, с нанесенными на ней буквами и цифрами.

Маркировать фазные проводники желтым или зеленым цветом по новым правилам запрещено. Именно из-за их схожести с желто-зеленым проводником заземления.

Также стоит заострить внимание, что коричневый цвет – именно фаза А или L1 (просто L в однофазной 220в сети), а черный – фаза B или L2. Когда вы проводите проводку для себя, невольно можете и упустить данный момент. А вот если электрика делается на промышленный объект, то здесь с вас потребуют четкого соблюдения международного стандарта и правильной фазировки.

Белый цвет является самым дешевым вариантом при изготовлении изоляции жил, так как не требует применения красителей. Поэтому его чаще всего используют производители дешевых марок кабелей. На счет этого цвета нет каких-либо специальных указаний по маркировке.

Расцветка в сети постоянного напряжения

В сетях постоянного напряжения задействовано 3 шины. Здесь отсутствует привычные нам ноль и фаза. Есть положительный проводник или шина (со знаком плюс) и отрицательный проводник (со знаком минус). Плюсовая шина, по старым правилам должна быть красного цвета, минусовая – синего. Нулевая рабочая шина – голубого.

По новым стандартам с 01.01.2011г:

Плюсовая

Коричневого цвета

Минусовая

Серого цвета

Средний проводник

Синего цвета

Ошибки и варианты расцветки фазных, нулевых и заземляющих проводов

Вопрос маркировки проводов по цвету остро встает, когда проводку монтирует один электрик, а затем обслуживает другой. При соблюдении всех правил расцветки на поиске неисправности значительно экономятся и время и деньги.

К сожалению, в старой советской проводке большинство проводников одноцветные и здесь уже никак не обойтись без пробника или мультиметра.

Если цветовая маркировка есть и соблюдена, то нулевые и защитные провода должны быть:

Нулевой провод N – должен быть синего цвета.
Нулевой защитный PE – желто-зеленого.
Проводник совмещающий нулевой защитный и рабочий ноль PEN – желто-зеленый на всей протяженности провода, но на конце в месте соединения — синего цвета.

При расцветке фазных проводов производителю дается выбор из множества вариантов расцветки. Вот основные из них:

Нестандартные варианты расцветки проводов

Иногда из-за неправильной маркировки цветов производителями, приходится пренебрегать ГОСТом. Например у вас 3 жилы в кабеле разных цветов:

• синий
• коричневый
• черный

В этом случае фазу делаете по правилам, а именно – коричневым цветом. Нулевой провод будет синим. А вот черная жила станет заземлением. В таком варианте цвета будут хотя бы напоминать советский стандарт.

Еще один из ”неудобных” вариантов комбинирования цветов жил кабеля:

• черный
• синий
• красный

Чтобы по минимуму нарушить ГОСТ и быть близко к его требованиям, фазу делайте черным цветом. Синий – нулевым, а вот красный будет защитным проводником PE.

Только обязательно промаркируйте его на конце желтой и зеленой изолентой.

А что делать, если в кабеле нет вообще ни одного цвета напоминающего фазный провод? То есть отсутствуют цвета черный, коричневый и серый. Тогда выбирайте за фазу тот провод, который максимально близко соответствует к установленному правилами коричневому цвету. Например, красный.

Для двухжильных кабелей, в которых часто попадаются цвета черный и белый, также полагайтесь на ГОСТ:

• черный будет фаза – L
• белый – нулевой совмещенный с заземляющим PEN

Если от 3-х фазного кабеля на 380в отходит отпайка на однофазную сеть 220в, то отходящая жила обязательно должна быть того же цвета, что и провод питания. Когда вам все же попался кабель с отсутствием расцветки жил, можно воспользоваться цветными цифровыми кембриками.

Еще на концах разделки проводов, согласно фазировки, можно одеть разноцветные изолирующие термотрубки или разноцветную изоленту. Чтобы не прибегать к таким методам, заранее на стадии покупки и выбора кабеля обратите внимание на его цветовую расцветку.

Что делать, если кабель уже проложен без соблюдения цветовой маркировки?

Чаще всего можно столкнуться с ситуацией, когда проводка уже проложена, а электрик который этим занимался, как правило не озаботился ознакомиться с правилами цветовой маркировки и ГОСТ. Что делать в этом случае?

Здесь ничего не остается как брать в руки приборы – пробник, индикатор, прозвонку и тратя время, выискивать нужные проводники. После каждого определения того или иного проводника, используйте цветные кембрики для их обозначения согласно ГОСТ и переходите к следующему. Данное обозначение достаточно сделать только в конце и начале кабеля, а не по всей его протяженности.

Фазные проводники от нулевых отличить легко. А как различить нулевой рабочий от защитного, можно ознакомиться в статье «4 способа отличить заземляющий проводник от нулевого».

Советы, связанные с расцветкой проводов, которых следует придерживаться при монтаже:

• старайтесь не использовать кабели разных производителей. Как правило, и расцветки у них не одинаковые, что в дальнейшем может привести к ошибкам при монтаже.
• если вы все же вынуждены работать с кабелями разных производителей и расцветок, в самом начале прозванивайте все жилы и заранее маркируйте их разноцветной изолентой, чтобы не перепутать в дальнейшем. Не надейтесь на свою память
• когда приходится наращивать короткий кабель, то используйте провода тех же цветов, что и на основном участке.
• старайтесь не использовать кабели, в которых нет жил с желто-зеленым цветом (защитный ноль)
• если в кабеле отсутствует жила желто-зеленого цвета, то в качестве земли используйте ближайший родственный цвет.

Система цветового кодирования электропроводки

Открывая розетку или распределительную коробку, вы можете столкнуться с ошеломляющим набором проводов разных цветов. Черный, белый, голая медь и другие цвета тесно переплетаются, но каждый из них имеет определенную цель. Понимание цветовой кодировки электропроводки поможет вам узнать назначение каждого провода, чтобы обеспечить вашу безопасность и электрическую систему вашего дома в отличном рабочем состоянии.

Что такое стандарты цветовых кодов?

Соединенные Штаты следуют Национальному электротехническому кодексу® (NEC), американской системе электрических стандартов. Существуют и другие цветовые коды проводов для международного использования. Код NEC представляет собой стандартизированное руководство, которое поможет вам безопасно идентифицировать провод и то, как он будет питать устройство или цепь.

Смотреть сейчас: Понимание системы цветового кодирования электрических проводов

Цветовая маркировка электрических кабелей и проводов

Неметаллические (или NM) электрические кабели на 120 и 240 вольт состоят из двух основных частей: внешней пластиковой оболочки (или оболочки) и внутренних проводов с цветовой маркировкой. Оболочка связывает внутренние провода вместе, а ее внешняя маркировка указывает количество проводов и размер провода (калибр) в оболочке. Цвет оболочки указывает на рекомендуемое использование. Например, белая оболочка означает, что внутренние провода имеют размер 14, а желтая оболочка означает, что они имеют размер 12.

Но если посмотреть глубже, цвет проводов внутри оболочки показывает, что провода разного цвета служат разным целям. В Национальном электротехническом кодексе (NEC) говорится, что белые или серые провода должны использоваться в качестве нейтральных проводников, а оголенные медные или зеленые провода должны использоваться в качестве заземляющих проводов. Помимо этого, существуют общие, принятые в отрасли правила о цвете проводов, которые указывают на их назначение.

 Ель / Екатерина Песня

Черные провода: горячий

Черная изоляция всегда используется для горячих проводов и распространена в большинстве стандартных бытовых цепей.

Термин «горячий» используется для исходных проводов, по которым питание передается от электрического сервисного щита к месту назначения, например, к источнику света или розетке. Несмотря на то, что вам разрешено использовать белый провод в качестве провода под напряжением, пометив его изолентой, обратное не рекомендуется и не допускается. Другими словами, не используйте черный провод в качестве нулевого или заземляющего провода или для каких-либо иных целей, кроме как для передачи токоведущих электрических нагрузок.

Ель / Марго Кэвин

Красные провода: горячий

Красные провода используются для обозначения горячих проводов.

Красные провода иногда используются в качестве второго горячего провода в 240-вольтовых установках. Еще одним полезным применением красных проводов является соединение между собой проводных детекторов дыма, чтобы при срабатывании одной сигнализации все остальные срабатывали одновременно.

Ель / Марго Кэвин

Белые провода с черной или красной лентой: Hot

Когда белый провод дополняется красной или черной цветовой маркировкой, это часто указывает на то, что он используется в качестве горячего провода, а не нейтрального провода. Обычно это обозначается полосой черной или красной изоленты (но могут использоваться и другие цвета), обернутой вокруг изоляции провода.

Например, белый провод в двухжильном кабеле может быть использован в качестве второго горячего провода на 240-вольтовом приборе или в розетке. Этот белый провод следует несколько раз обмотать черной изолентой, чтобы показать, что он используется для чего-то другого, кроме нейтрали.

Ель / Марго Кэвин

Неизолированные медные провода: заземление

Неизолированные медные провода являются наиболее распространенным типом провода, используемого для заземления.

Все электрические устройства должны быть заземлены. В случае неисправности заземление обеспечивает безопасный путь для прохождения электричества. Ток проходит обратно к земле или земле. Неизолированные медные провода подключаются к электрическим устройствам, таким как выключатели, розетки и светильники, а также к металлическим корпусам или корпусам приборов. Металлические электрические коробки также нуждаются в заземлении, потому что они сделаны из проводящего материала. Пластиковые коробки не проводят ток и не нуждаются в заземлении.

Ель / Марго Кэвин

Зеленые провода: заземление

Зеленые изолированные провода иногда используются для заземления.

Заземляющие винты на электрических устройствах также часто окрашиваются в зеленый цвет. Никогда не используйте зеленый провод ни для каких целей, кроме как для заземления.

Ель / Марго Кэвин

Белые или серые провода: нейтральный

Белый или серый цвет обозначает нейтральный провод.

Осматривая белый или серый провод, убедитесь, что он не обмотан изолентой. Это укажет на горячий провод. Старые провода иногда могут терять изоленту. Таким образом, если внутри коробки есть незакрепленная петля ленты, есть вероятность, что она могла оторваться от нейтрального провода.

Термин нейтральный может быть опасно обманчивым, так как подразумевает неэлектрифицированный провод. Важно отметить, что нейтральные провода также могут передавать энергию и могут вызвать у вас поражение электрическим током. В то время как провода, обозначенные как «горячие» (черные или красные изолированные провода), передают питание от панели обслуживания (коробка выключателя) к устройству, нейтральные провода передают питание обратно к панели обслуживания. Таким образом, как горячие, так и нейтральные провода могут привести к поражению электрическим током и травмам.

Ель / Марго Кэвин

Синий и желтый провода

Синие и желтые провода иногда используются в качестве горячих проводов внутри электрического кабелепровода.

Ель / Марго Кэвин

Синие и желтые провода редко встречаются в кабеле NM. Синие провода обычно используются путешественниками в трех- и четырехпозиционных переключателях.

Цветовой код электропроводки | Основы, которые вы должны знать

6 вещей, которые вы должны знать о ЗАЗЕМЛЯЮЩЕМ ПРОВОДЕ

Заземляющий провод — это страховочный трос. Применяется для того, чтобы при протечке электроприборов образовалась

Подробнее »

4.  Неизолированные медные провода: заземление

Неизолированные медные провода используются в качестве заземляющего провода почти во всех электрических системах. Они подключаются непосредственно к системе заземления, как правило, на главной сервисной панели или вспомогательной панели.

Все оголенные медные провода должны быть надежно закреплены с помощью установочного винта или зажима, чтобы они не ослабли со временем. Часто оголенные медные провода заключаются в металлическую оболочку, защищающую от истирания или коррозии.

5.  Черный и синий провода: горячие

Знаете ли вы , что такое черный провод для электропроводки ? Черный и синий провода горячие, а это означает, что по ним подается питание.

Их также можно использовать для создания трехпозиционной конфигурации переключателя в зависимости от того, как они подключены. Перед использованием важно убедиться, что они надежно закреплены проволочными гайками или другими крепежными элементами. Провод фазы 3 (т. е. черный) всегда должен быть помечен этикеткой или заклеен лентой, чтобы указать, что это провод фазы 3.

6.  Зеленые провода: заземление

После заземляющих проводов вы также найдете зеленые провода в большинстве домашних электропроводок. Зеленые провода используются для заземления и должны быть надежно закреплены с помощью установочного винта или зажима, чтобы они не ослабли со временем. Если провод заключен в металлическую гильзу, он все равно должен быть подключен к системе заземления.

7.  Белые или серые провода: нейтраль

Белые или серые провода являются нейтральными и обеспечивают обратный путь к главной сервисной панели. Они должны быть надежно соединены с помощью проволочных гаек или других крепежных элементов и помечены этикетками или заклеены лентой для обозначения нейтральных проводов. Провод под напряжением цвета никогда не должен использоваться вместо нейтрального провода.

8.  Синий и желтый провода: горячий

Эти провода указывают на горячее соединение. Они используются в кабелепроводах и ветвях переключателей, обеспечивая путь для потока энергии от источника питания к желаемому устройству. Их называют путешественниками, потому что они позволяют энергии перемещаться от одного переключателя к другому.

Цвета проводки для Великобритании

Пытаетесь понять цветовой код электрических кабелей в Великобритании?

Время для информационного удара электрическим током. Цвета проводки в Великобритании буквально являются основой всех электроустановок, и знание того, как правильно их использовать, имеет первостепенное значение.

Для успешной установки электрик должен прикрепить к каждому проводу соответствующего цвета изоляцию, оболочки или кожух для облегчения идентификации. Это обеспечит правильную идентификацию и маркировку всей проводки для будущего использования. Как упоминалось ранее, черная нейтральная проводка была заменена проводкой синего цвета.

Точно так же красные провода под напряжением теперь стали коричневыми. Чтобы гарантировать максимально безопасную установку проводки, как старые, так и новые кабели должны быть четко обозначены соответствующими цветовыми кодами. Это позволит избежать путаницы при правильном подключении фазы к нейтрали.

Хотя некоторые типы кабелей в Великобритании имеют окраску, схожую с сетевой проводкой, давайте возьмем в качестве примера телевизионные антенные кабели. Эти шнуры имеют коричневый цвет, как электрические кабели под напряжением; однако они не несут напряжения.

Периодически вы можете заметить черный провод или кабели, скрывающие заднюю часть телевизора. Обычно это похоже на оттенок винтажных нейтральных проводов. Если вы не уверены, лучше обратиться к электрику, чтобы провести тщательный осмотр и гарантировать безопасность.

Старые и новые цвета проводки для Великобритании

В соответствии с кодом цвета электропроводки  1960 года , старые цвета проводки были следующими:

• Красный — провод под напряжением

9016 5 Черный – нулевой провод

• Зелено-желтый — заземляющий провод

Новые цвета проводки для Великобритании:

• Коричневый — провод под напряжением
• Синий — нейтральный провод
• Зелено-желтый — заземляющий провод

900 02 Важно отметить, что как старые, так и новые цвета проводки все еще используются, хотя более вероятно встретить более новую схему.

Международные коды цветов электропроводки

Великобритания — не единственная страна, в которой используются различные коды цветов электропроводки. В разных странах используются разные стандарты, чтобы различать типы проводов и их потенциальное использование. Например, в Северной Америке и большей части Европы кабели под напряжением окрашены в красный цвет, а нейтральные — в черный или синий.

Важно знать эти различия при работе в разных странах. Цветовые коды проводов IEC и Канады отличаются от стандартов проводки Великобритании, и перед подключением любых проводов под напряжением или нейтрали всегда следует перепроверять их.

●  Цветовой код провода IEC

Международная электротехническая комиссия (IEC) установила набор цветовых кодов проводов, которые разные страны используют для обозначения различных цветов электропроводки в своих домах и на предприятиях.

Цветовой код электропроводки IEC — это двухбуквенная система, в которой буква обозначает основной цвет, а цифра — вторичный цвет электрического провода. Большинство европейских стран, за исключением Италии и Германии, используют этот стандарт цветового кодирования.

●  Канадские цветовые коды проводов для питания переменного тока

Канадские электротехнические нормы (CEC) используют тот же цветовой код, что и США. Канадские стандарты электропроводки требуют использования черных, красных и синих изолированных проводов в устройствах с напряжением 120 вольт. Белый нейтральный провод подключается к клеммной колодке серебристого цвета.

Зеленый или зеленый с желтыми полосами используются для заземления, а оранжевый обозначает ножку переключателя. Если вы ищете Канадский код цвета проводов для сети переменного тока, вот все, что вам нужно знать:

• Черный — горячий (фаза)
• Красный — горячий (фаза)
• Синий — нейтральный
• Белый — нейтральный
• Зеленая или зелено-желтая полоса — заземление

Заключение

Для всех, кто имеет дело с электропроводкой, важно знать основы цветовой маркировки электропроводки.
