Укладка пола на черновой пол: Как укладывать черновой пол, руководство и советы

Черновой пол по лагам: устроство, утепление, гидроизоляция

Технологии строительства постоянно меняются. Современные способы часто более эффективные, но далеко не всегда дешевые. В частности, одна из самых доступных по цене технологий устройства пола — черновой пол по лагам. Да, он неидеален, но пока это самый дешевый способ сделать пол. Во всяком случае, в тех регионах, где цена на лес все еще невысока.

Содержание статьи

• 1 Зачем нужен черновой пол
  • 1.1 Виды чернового пола
• 2 Перекрытия по деревянным балкам
  • 2.1 Балки и лаги — отличие
  • 2.2 Шаг установки лаг
• 3 Конструкции перекрытия по деревянным балкам
  • 3.1 Черновой пол по лагам под стяжку (плавающий пол)
    • 3.1.1 Как обеспечить длительную эксплуатацию
  • 3.2 Первый этаж над вентилируемым подполом
• 4 Из чего делают черновой пол по лагам

Зачем нужен черновой пол

В конструкции пола черновой настил может выполнять две функции. Первая — служить основой для укладки тепло-, гидро-, звукоизоляционных материалов. Вторая функция — служить опорой для чистового настила или стяжки пола под напольное покрытие. Причем, также могут использоваться изоляционные материалы для улучшения характеристик.

Один из вариантов под теплый пол и плитку с использованием ОСБ

Можно сделать чистовой пол без чернового? В основном, можно, но в таком случае сложнее добиться требуемых характеристик. Если требования не слишком высокие (дача, летний или гостевой дом, техническое здание) и важно получить лишь необходимый минимум, можно обойтись и без чернового пола.

Если же требования высокие (для жилого или отапливаемого здания), как правило, конструкция без чернового настила денег требует больше. Почему? Для чернового пола используют недорогие материалы. Основной критерий выбора — прочность. На внешний вид внимания не обращают и это позволяет использовать недорогие материалы. Например, необрезную доску (после соответствующей обработки), строительную фанеру, плиту из тощего бетона. На черновое основание укладывают другие материалы и к их прочности претензии минимальны. Основной упор делается на «защитные» характеристики. Ведь нагрузка приходится на конструкцию пола и черновой настил, а не на эти материалы. И как правило, стоят они относительно недорого.

Виды чернового пола

Все черновые основания можно разделить на две большие группы: сухие и мокрые. К мокрым относят все виды бетонных или цементных стяжек. Но речь тут не о них. Говорить будем о сухих, причем по лагам и балкам.

Виды чернового пола

На сегодняшний день есть более современные технологии, но черновой пол по лагам остается самой дешевой. Это традиционный вариант, в который внесены изменения для того, чтобы подогнать его под современные требования комфорта и экономичности. Но даже с изменениями добиться тех параметров, которые сегодня считают нормой, сложно. В частности, звукоизоляция, да и теплоизоляция идеальной быть не может. Можно только приблизиться к нормам. Но решение будет не самым дешевым.

Перекрытия по деревянным балкам

Балки в конструкции пола — это деревянные или металлические элементы, которые опираются на фундамент и служат для передачи нагрузки. Так как у нас древесина все еще самый дешевый инструмент, чаще всего балки у нас деревянные. Делают их из бруса — цельного, клеенного или используют срощенные балки (из нескольких досок).

Один из вариантов чернового пола по деревянным балкам

Балки могут опираться только на фундамент, могут иметь промежуточные опоры. В домах с подполом промежуточными опорами служат простенки, при отсутствии подпола складывают кирпичные столбики или делают столбики из армированного бетона. На эти опоры укладывается в два слоя гидроизоляция (рубероид или что-то типа него, но не пленка), а на гидроизоляцию опирают балки или лаги.

Балки и лаги — отличие

Чем балки отличаются от лаг? Если коротко, то балки — несущие конструкция, а лаги — нет.

Балка — линейный элемент несущих конструкций, опирающийся на оба конца (в отличие от консоли) и работающий преимущественно на изгиб. Как правило, сечение балки прямоугольное или квадратное. В деревянных домах делают еще из тесаного бревна. Шаг установки балок и их сечение считается при разработке проекта. Лаги, прописываются тоже, но они не столь критичны, так что их характеристики можно менять в процессе строительства.

Общее устройство чернового пола по балкам перекрытия. Если лаги поставить на ребро, можно будет между ними уложить утеплитель

Лаги не являются элементами несущей конструкции и их делают просто из толстой доски, которую часто ставят «стоя» — опирают на узкую часть. При  такой установке между лагами удобно укладывать утеплитель — при выборе шага установки лаг, принимают во внимание еще и ширину утеплителя. Черновой пол по лагам может быть и с расположением утеплителя сверху. Такой тип называется плавающим полом, так как прямого контакта чистовое покрытие с основанием (в данном случае с черновым настилом) не имеет.

От такого утепления толку будет мало

Есть два важных момента. Первый — при использовании в качестве утеплителя минеральной ваты, надо измерить реальную ширину рулона или плит. Она не всегда совпадает с заявленной. Второй — расстояние между лагами должно быть на 3-4 см меньше ширины утеплителя. Тогда его можно ставить в распор и держаться он будет за счет силы упругости. Это делает монтаж проще. Но есть и еще один плюс такого решения. Даже если утеплитель немного «примнется» или усохнет в процессе эксплуатации, щели между ватой и лагой не появятся, так как материал распрямится.

При закладке утеплителя, основное — не оставить щелей и минимизировать мостики холода

При использовании в качестве утеплителя пенопласта, пенополистирола, пенополиуретана шаг лаг (и их сечение) также лучше подбирать. Но в данном случае «сжать» его не получится. Плиты режут на куски чуть меньшей ширины, чем расстояние между лагами, а щели заполняют монтажной пеной.

Шаг установки лаг

Шаг установки зависит от доски из которой делают лаги:

• для доски толщиной 40 мм расстояние между центрами опоры 80-90 см;
• 50 мм — расстояние 100-110 см;
• толщина доски 60 мм — 120-130 см.

Черновой пол является основанием для чистового, поэтому его надо выравнивать в горизонт. Чем ровнее будет основание, тем меньше проблем при укладке остальных материалов. Поэтому уже при установке лаг, их край выводят на одном уровне.

Один из возможных вариантов

Если шаг балок небольшой — до 80 см, черновой настил можно стелить сразу, без лаг (доска 40 мм). При большом шаге балок поперек укладывают лаги, а на них настил чернового пола.

Пару комментариев насчет широкой доски. Если бюджет ограничен, можно сэкономить, делая сборные лаги. Две доски толщиной 25 мм стоят меньше чем одна доска такой же длины шириной 50 мм. Покупаем две доски, складываем их одна к другой, соединяем гвоздями или саморезами (предпочтительнее гвозди). Крепеж ставим с двух сторон в шахматном порядке. Ставят лаги «на ребро», так что по прочности они даже превосходят доску — меньше шансов на появление трещины по слою древесины. Есть еще один нюанс, который поможет избежать «кручения» сборной лаги: доски располагаем так, чтобы годовые кольца были расположены навстречу друг другу.

Конструкции перекрытия по деревянным балкам

При устройстве чернового пола чаще используют доску. В основном она служит лишь как основа для укладки утеплителя. Нагрузка от утеплителя невелика, так что можно не плотно сбивать настил, а оставлять зазор до 1 см. Но такая разреженная укладка подходит для материалов с достаточной плотностью. При использовании насыпной теплоизоляции, придется делать сплошную обрешетку.

При большой длине балок или лаг делают еще промежуточные перемычки для более стабильной геометрии

Черновой пол по лагам под стяжку (плавающий пол)

При необходимости можно сделать бетонный пол по деревянным балкам. Вопрос только в том, чтобы балки выдержали нагрузку. Это просчитывается отдельно. Чем хороша такая конструкция? Тем что:

• Обычный «холодный» пол можно сделать теплым. Можно даже сделать его подогрев (если балки выдержат).
• Сверху бетонной плиты можно уложить плитку, настелить листовой материал и уложить требовательные к основанию покрытия — ламинат, ПВХ плитку, линолеум.

По тому же принципу можно сделать черновой пол по деревянным лагам без цемента. В качестве верхнего слоя можно уложить в два слоя фанеру, ОСБ и другие листовые материалы, которые вы посчитаете подходящими. На такое основание снова-таки можно класть плитку и любой другой тип финишного покрытия.

Деревянное перекрытие под стяжку или утепленное перекрытие чердака

Какие использовать лаги и доску? Можно/нужно подбирать, так как толщина доски зависит от шага установки лаг:

• расстояние между лагами 80 см (допустимо до 100 см, но не под стяжку или плитку, под более легкие покрытия) — доска 40 мм;
• шаг установки лаг 50-60 см, доска 30-35 мм;
• для доски меньше 30 мм опора необходима с расстоянием 35-40 см (зависит от конкретной толщины).

Черновой пол в этом случае может быть не сплошным, а с зазорами. Под бетонную плиту лучше всего в качестве утеплителя брать экструдированный пенополистирол, пенополиуретан высокой плотности. Можно вспененное стекло (пеностекло), но это очень дорого. Эти материалы нормально выдерживают вес монолитной стяжки. Кстати, стяжка должна быть армированной, так как укладывается она на нестабильное основание.

Как обеспечить длительную эксплуатацию

При такой конструкции перекрытия по деревянным балкам, важно как можно лучше защитить доску чернового пола от гниения. Если снизу подпол, надо позаботиться о том, чтобы он был вентилируемым (продухи) и чтобы в подполе влажность была как можно ниже. Нужна отмостка вокруг дома (лучше утепленная), а также система водоотведения.

Как дополнительная мера используется пленка с песком. На грунт расстилают плотную ПВХ пленку в два слоя — проклеивают стыки скотчем, заводят на фундамент и там закрепляют. Наверх пленки насыпают слой песка (минимум 5 см, но лучше больше). Пленка большую часть влаги не пускает (если она целая и стыки хорошо проклеены), а песок адсорбирует излишки, а потом потихоньку высыхает. Этот же способ применяют и используя любой другой черновой пол по лагам.

Черновой пол из OSB (ОСБ). Можно убрать черновой настил из доски и настелить плиту в два слоя

Как уже говорили, доска чернового пола может быть обрезной или необрезной. Обязательное условие — рабочей влажности. Камерной сушки мало кто будет класть, но доска должна быть сухой — не менее 6-9 месяцев сушки. Если настилают перекрытие первого этажа, материал надо обработать защитными составами. Влажность в подполье будет повышенной, так что качество обработки должно быть хорошим. Лучше обработать несколько раз. Химии для древесины сегодня более чем достаточно. Выбрать можно по свойствам. Если нужны народные средства — это обработанное масло.

Первый этаж над вентилируемым подполом

Перекрытие первого этажа над неотапливаемым подполом отличается тем, что его необходимо хорошо утеплить. Если не собираетесь делать подогрев пола, надо позаботиться о том, чтобы было комфортно даже при рабочих продухах. Для этого лучше сделать два слоя утеплителя и расположить их в разных направлениях.

В данной конструкции черновой настил является лишь опорой для первого слоя утеплителя, поэтому брать сюда толстую доску не имеет смысла. Обычно берут 25 мм, обрабатывают ее и используют для подшивки. В представленной на рисунке конструкции к нижней части балок прибивается черепной брусок. Обычно его сечение 25*25 мм. На черепной брусок кладется доска чернового наката. Отрезки получаются короткими — длина равна шагу между лагами. На этот настил можно брать некондиционную длину, но меньше отходов, если длина кратна шагу лаг.

Пирог пола первого этажа по деревянным балкам

На доски наката укладывается гидроизоляция. Обратите внимание, что если в качестве утеплителя используется минеральная вата, материал должен быть паропроницаемым. Он должен давать возможность выводить из утеплителя влагу. Если утеплитель пенопласт, пенополистирол, вспененное стекло — они сами не проводят пар и эта прослойка вообще неактуальна.

Толщина утеплителя должна быть такой, чтобы его верхний край на 2-3 см был ниже края балки. Это нужно для обеспечения вентиляционного зазора. Древесина меняет влажность и необходимо давать такую возможность, оставляя вентзазор.

Поперек балок укладывается перекрестный каркас. Это лаги. Их высота зависит от требуемой толщины утеплителя, а шаг установки — от того, какой настил планируете сверху. Про зависимость толщины доски от шага лаг описано выше. Но это может быть не только доска, но и любой листовой материал.

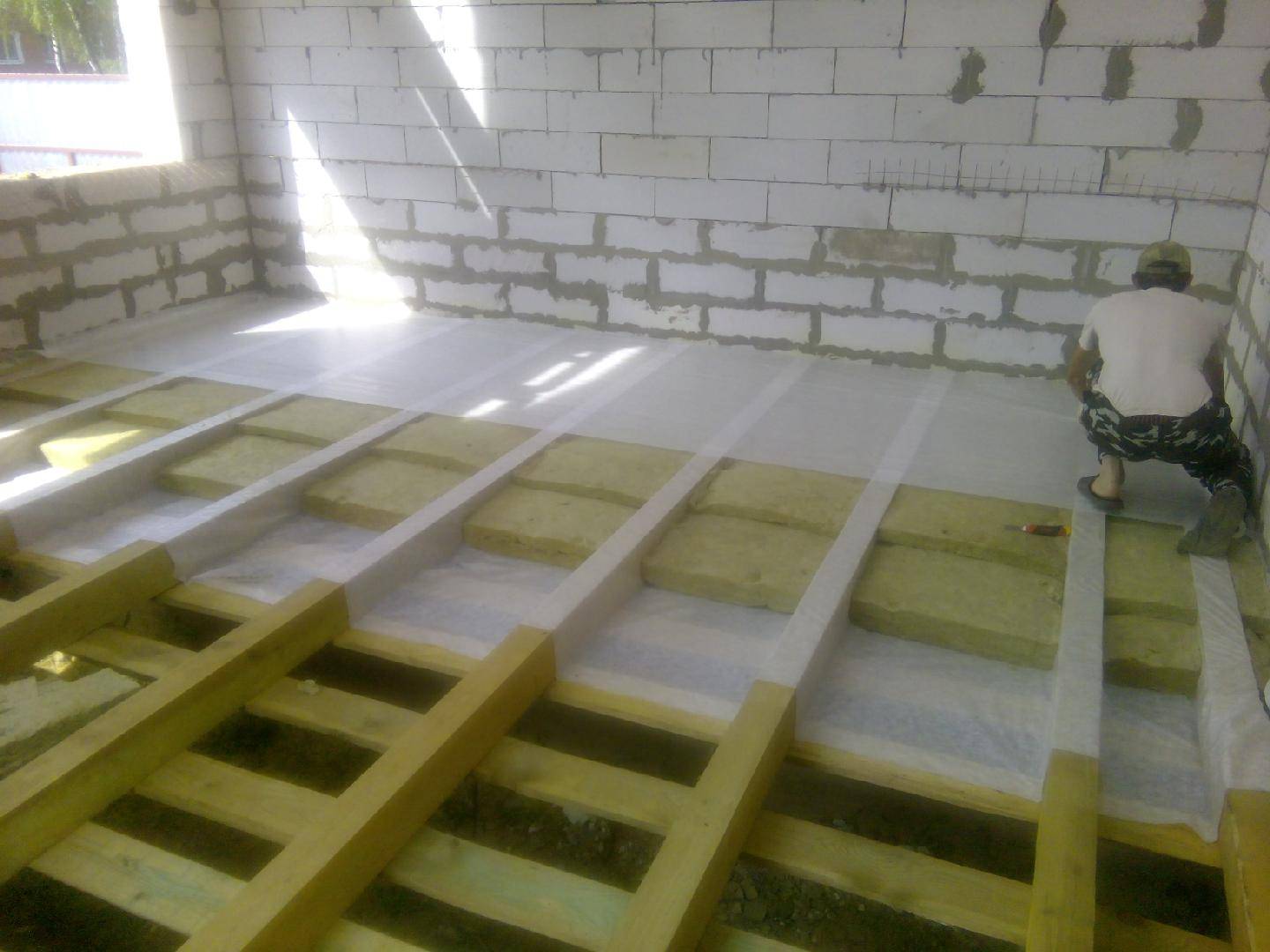

Настил гидроизоляции на расстоянии 2-3 см от поверхности утеплителя

Поверх утеплителя настилается паро-гидроизоляция. На этот раз материал должен задерживать и пар и жидкость. В случае с использованием минеральный ваты, лучше использовать мембрану с односторонней паропроницаемостью (например, есть у Изоспана или Изовера, других марок). Ее надо уложить так, чтобы пар мог выходить из утеплителя. Это решение лучше, так как дает возможность поддерживать нормальную влажность в пироге пола.

Устройство деревянного перекрытия с однослойным утеплением

Есть и варианты с одним слоем утеплителя (на рисунке выше). Этот способ удобен, если по теплотехническим расчетам толщина утеплителя не слишком большая.

Из чего делают черновой пол по лагам

Черновой пол можно делать из досок (обрезная или необрезная без коры) и любого листового материала, в том числе из гипсокартона. К листовым материалам относят:

Сейчас не говорим об экологической безопасности перечисленных материалов. Тут каждый принимает решение сам. Речь о том, что любой из этих материалов можно класть на лаги. Свою роль как основания эти материалы выполняют. Толщина каждого материала зависит от шага установки балок или лаг. После того как определитесь с конкретным материалом, выбрать толщину будет несложно.

как сделать и из чего

Пол в доме — база, которая отвечает не только за эстетику, но и за тепло и здоровый климат. В частных домах наиболее популярными и сегодня остаются полы по лагам. Но делают их уже с черновым настилом, да еще и с утеплением. Правильно сделать черновой пол в деревянном доме — большая часть задачи. Чистовой настил поменять проще, чем разбирать всю конструкцию.

Содержание статьи

• 1 Что такое черновой пол и для чего он нужен
• 2 Функции чернового пола
• 3 Черновой пол в квартире
• 4 Как сделать черновой пол в деревянном доме
  • 4.1 Черновой пол поверх лаг
  • 4.2 Как сделать черновой пол в деревянном доме: прибить к лагам снизу
  • 4.3 Черепной брусок
• 5 Утеплитель и особенности конструкции: какие пленки/мембраны, где и для чего надо использовать
• 6 Как уменьшить влагу от грунта в полах по грунту
  • • 6.0.1 Если используется минвата
    • 6.0.2 Как надо, чтобы все работало
    • 6.0.3 Что будет, если снизу будет гидроизоляция
• 7 Из чего сделать черновой настил
  • 7.1 Для подшивки снизу
  • 7. 2 Для основы под финишное покрытие
  • 7.3 Некоторые нюансы укладки

Что такое черновой пол и для чего он нужен

Вообще, черновой пол — это основа на которую укладывается чистовое напольное покрытие. Конструкции деревянных полов — это опоры, которые поставлены с шагом 40-100 см. Это лаги. На них ни одно финишное покрытие для пола класть нельзя. Везде требуется ровное основание без провалов и даже небольших впадин и горбиков.

Как сделать черновой пол в деревянном доме

Исключение — дощатый пол, доски можно прибивать сразу к лагам. Так раньше и делали. Но так пол будет очень холодным. Такой вариант (доски по лагам без чернового пола) можно использовать в многоэтажных домах на этажах выше первого. Там основание — потолок соседей снизу. И имеет оно обычно комнатную температуру. В частном доме лучше двойной настил (черновой+чистовой), а еще лучше — деревянный пол с утеплением.

Функции чернового пола

В деревянных полах с утеплением черновой пол часто выполняет еще одну задачу — он удерживает утеплитель. В таких конструкциях, формально может быть два черновых покрытия. Одно удерживает утеплитель снизу, а второе служит основанием для укладки финишного покрытия.

Вариант для дощатого пола

Как вы поняли, черновой пол не видно. По этой причине выбирают материал по свойствам, а «на красоту» внимания не обращают.  Главное чтобы он выполнял свои функции — был хорошим основание для чистового пола.

Раньше черновой пол делали из полубревен, обернув ровную часть в сторону помещения. Чуть позже стали использовать горбыль или необрезные доски. Сейчас могут на черный пол пустить ОСП, ГВЛ, фанеру или другой листовой материал, некондиционную доску и другие недорогие материалы.

Черновой пол в квартире

Как уже говорили, сделать деревянный пол по лагам в квартире можно и без чернового. Но это касается только пола из досок. Выставляют на бетонное основание лаги, на них крепится доска. Вот и весь деревянный пол в квартире.

Деревянный пол по лагам в квартире — просто лаги и доски на них

Но чтобы доска не прогибалась и не скрипела, надо либо лаги ставить часто, либо доску класть большой толщины. А это дорого. Зачастую получается дешевле на лаги уложить черновой пол, а на него уже чистовой. На черновой пойдет дешевая доска (необрезная, например), уложенная не вплотную, а с зазором. А на чистовой деревянный пол берете дюймовую доску хорошего качества. Несмотря на большее количество материала, обычно получается значительно дешевле, чем брать доску толщиной 40 мм и лаги ставить через 40 см, а не через 50-70 см.

Более бюджетное решение — доска вразрядку, на нее — листовой материал

Если пол по лагам делаете в квартире, как основание под чистовое финишное покрытие, отличное от половой доски, то на лаги дешевле и лучше уложить листовой материал. Традиционно для этого используют влагостойкую фанеру, но можно и другой листовой строительный материал с подходящими свойствами. Для того чтобы меньше ощущались швы и основание было более надежным, настил делают в два слоя. Причем укладывают их так, чтобы швы верхнего слоя не совпадали со стыками нижнего.

Еще один вариант — черновой пол из дешевой доски, а сверху листовой материал. Тоже может оказаться дешевле. Зависит от цен на материалы в регионе.

Как сделать черновой пол в деревянном доме

В частных домах просто пол без утепления, при нынешней цене на топливо и отопление, уже не делают. Даже старые дома стараются утеплить. Поэтому черновой пол можно рассматривать как средство для поддержания утеплителя. В большинстве конструкций так и есть. Вернее, в таких конструкциях обычно два черновых покрытия. Одно для поддержания утеплителя, второе как основа для укладки финишного отделочного материала.

Что делать дальше?

Черновой пол поверх лаг

Вообще, сделать черновой пол можно по-разному. Есть несколько рабочих конструкций. Надо только понимать, как и что работает, грамотно подобрать материалы. Первый вариант — это когда черновой пол настилают на несущие лаги. И если утепление не требуется, можно стелить напольное покрытие.

Черновой пол поверх лаг. Вариант для случая когда надо поднять общий уровень пола

Для укладки утеплителя, на черновой настил прибивают дополнительные лаги, между ними кладут утеплитель. Его высота должна быть сантиметра на 3 ниже высоты дополнительных лаг. А уже на дополнительные лаги кладут основу под финишное напольное покрытие (фанера, ОСБ, ГВЛ) или дощатый настил.

Как видите, высота всего пирога получается немалая. Так делают, если есть необходимость поднять уровень пола. Но в большинстве случаев, приходится экономить высоту. Поэтому чаще черновой пол подбивают снизу.

Как сделать черновой пол в деревянном доме: прибить к лагам снизу

Если есть доступ к полу снизу, к лагам снизу прибивают доски (можно не сплошным настилом), между лагами укладывают утеплитель. Если утеплитель боится влажности (минеральная базальтовая или каменная вата), его накрывают пароизоляционной пленкой, затем укладывают настил чернового или чистового пола (чистовой — это доски). Это основа, но в зависимости от используемого теплоизоляционного материала могут добавляться слои.

Вариант чернового пола из доски вразрядку. Сверху можно укладывать утеплитель или основу под финишное покрытие, или доску

В последние годы все чаще в качестве утеплителя применяется базальтовая (каменная) вата. Она имеет хорошие характеристики, относительно недорогая, с ней проще работать чем со стекловатой. Хоть минеральная вата и не слишком тяжелая, подбитое снизу перекрытие может оторваться. Вероятность невелика, но все-таки есть. Поэтому такие конструкции чаще применяют на перекрытиях второго этажа. Тут нагрузка на подшивку снизу совсем небольшая, так как утеплитель не должен быть очень толстым (тяжелым). Или используют надежный крепеж и ставят его часто.

Вариант устройства деревянного пола с черновым настилом снизу

На первом этаже подшивку снизу, при необходимости, можно сделать дешевле. Например, вместо того чтобы подшивать снизу доски, можно натянуть металлическую сетку. Или пластиковую. Но из толстой, крепкой и прочной нити. Или «змейкой» прибить проволоку. Свою задачу — удерживать утеплитель и не мешать выветриванию влаги — такая подшивка выполняет даже лучше, чем доска. Этот эконом-вариант более чем практичный. Его можно использовать как в домах временного, так и постоянного проживания.

Черепной брусок

Перечисленные выше конструкции не единственные. Есть еще черновой пол с черепными брусками. Это брусок небольшого сечения, прибитый в нижней части лаг. Он служит опорой для досок чернового пола или для жесткого утеплителя.

Как сделать черновой пол: вариант с черепным бруском

В чем выгода такого устройства чернового настила? Экономия на пиломатериале. На черепной идет брусок малого сечения — 20*10 или около того. Его можно купить, а можно распустить доску. При наличии соответствующего инструмента, будет намного дешевле. Но это не все. Расстояние между лагами небольшое (от 40 до 90 см), но становится еще меньше из-за черепных брусков, набитых по сторонам. Между этими брусками укладывают короткие доски или щитки. Обычно сюда идут обрезки, которых на стройке масса.

Еще один нюанс. Если утеплитель жесткий (пенопласт, пенополистирол, плиты вспененного стекла), он может опираться прямо на черепной брус. Это еще один вариант с символическим черновым полом в виде черепных брусков.

Утеплитель и особенности конструкции: какие пленки/мембраны, где и для чего надо использовать

В самой простой конструкции пола есть два настила: черновой и чистовой. Один прибит снизу лаг, другой сверху. Утеплителя между ними нет. Отсутствуют любые другие дополнительные слои между ними. При таком устройстве основная часть влаги из помещения и грунта конденсируется на черновом полу. И гниет/болеет первым именно он. Поэтому очень важно хорошо обработать черновой настил антисептиками.

Черновой пол в этой конструкции служит для уменьшения сквозняков и сбережения тепла

Работает подобная схема таким образом. Влага из помещения через чистовой пол проникает вниз. Так как в подполе явно холоднее, она конденсируется. Обычно это происходит на/в настиле чернового пола. Но при наличии деревянного пола, подпол должен быть проветриваемым. Так что влага без помех уносится, древесина подсыхает.

Та же картина с влагой из грунта. В земле она есть всегда. Испаряясь, влага поднимается вверх, за счет разницы температур конденсируется в настиле, затем уносится сквозняком. Хоть и пол под ногами теплым назвать нельзя, но конструкция долговечная (при хорошей обработке древесины).

Как уменьшить влагу от грунта в полах по грунту

Как уже говорили, в деревянных полах по грунту первым страдает черновой настил. Но есть возможность снизить количество влаги, которая поступает от земли. Для этого в подполе убирают камни, обрезки досок и другой строительный мусор. Грунт разравнивают, застилают плотной гидроизоляцией. Может быть рубероид, другой рулонный материал. Но чаще кладут обычную или армированную полиэтиленовую пленку.

Пленку заводим на стенки подпола, прибиваем прижимной планкой. Пленка не должна быть натянутой, а только свободной немного. Полотнища кладем с перехлестом 15-20 см, стыки дважды проклеиваем двусторонним скотчем. На пленку насыпаем и разравниваем песок. Если это слишком дорого, пойдет просеянный грунт (должен быть хорошо поглощающий воду), сухая листва, хвоя и т.д.

Способы защиты чернового настила от влаги

Что все это дает? Из-за пленки влага меньше просачивается из грунта. Она конденсируется на нижней ее стороне, а затем снова уходит в грунт. Засыпка впитывает капли, которые упадут с чернового пола, не создавая луж. Влага перераспределяется по засыпке и быстрее испаряется.

Если используется минвата

Рассмотрим вариант с использованием в качестве утеплителя минеральной ваты. Вообще, есть два типа минеральной ваты — стекловата и каменная (базальтовая). Каменная проще в работе (не так сильно колется, можно укладывать руками), но она боится намокания.

Минеральная вата лежит на черновом настиле. Но для лучшего сохранения тепла она должна быть плотно прижата к лагам. Для этого ее нарезают на несколько сантиметров шире, затем ставят враспор

«Боится» — это слабо сказано. После нескольких намоканий/высыханий она на 50% теряет свои свойства. А если замерзнет мокрой, то сразу потеряет порядка 75% утепляющих свойств. Поэтому во всех конструкциях с ее применением следим за тем, чтобы внутрь попадало как можно меньше влаги, а та, что попала, выводилась как можно быстрее. Поэтому к базовому пирогу — черновой пол, утеплитель, чистовой настил — добавляется как минимум еще один слой — пароизоляция со стороны помещения.

Как надо, чтобы все работало

Как работает такая схема устройства деревянного пола по лагам? Пароизоляция, которая укладывается на минвату сверху, защищает ее от влажности из помещения. Та влага, которая все-таки попадает внутрь, понемногу скатывается вниз (под действием силы тяжести) и в нижней части конденсируется. Так как подпол должен быть вентилируемым, то влага уносится ветром. Доска чернового настила в этом не помеха. Она проводит и пар, и воду, да и сама ее впитывает, потом отдает.

Один из вариантов чернового пола с утеплением

В чем недостаток конструкции? Сквозняки, гуляющие в подполе уносят много тепла. Это раз. Ветром также уносятся частицы минваты, что ухудшает со временем теплоизоляционные свойства. Это два.

Проблему уноса тепла и выветривания утеплителя можно решить. Для этого снизу — между подшивкой и утеплителем — укладывают слой ветроизоляции. Обратите внимание: она должна пропускать влагу и пар. То есть, должна быть паропроницаемой. Обычная полиэтиленовая пленка не подойдет. Она не будет давать возможность уносить влагу. И пароизоляция тоже не пойдет. Вернее, может быть пароизоляционная мембрана с односторонней паропроницаемостью. В этом случае располагают мембрану так, чтобы из утеплителя влага вводилась, а внутрь (от грунта) не могла проникнуть. Но чаще в этом слое используют именно паропроницаемую ветрозащитную мембрану. Она просто гораздо дешевле, и такое устройство пола с утеплением вполне работоспособное. Оно сохраняет тепло, не дает выветриваться утеплителю.

Что будет, если снизу будет гидроизоляция

Что произойдет, если снизу — со стороны подпола — будет подбита гидро/пароизоляция (как на рисунке снизу). Так часто рекомендуют делать. Ведь при таком устройстве влага из грунта не будет попадать в утеплитель. По идее, он будет более сухим.

Один из примеров схем с гидроизоляцией снизу утеплителя

На самом деле получается совсем по-другому. Снизу — из грунта — влага почти не поступает. Хорошо. Но она поступает со стороны помещения. Как не крепи пароизоляцию, полной герметичности не добиться. Все равно какое-то количество пара в конструкцию пола попадает. Из-за перепада температур он конденсируется, стекает по минеральной вате вниз, и собирается в лужи на пленке. Если найдет дырку — вытекает, если нет — набирается до тех пор, пока не порвет гидроизоляцию. Понятное дело, минеральная вата при этом явно не сухая.

Из чего сделать черновой настил

Как уже говорили, задача чернового пола — поддерживать утеплитель или служить основой для укладки чистового покрытия. Зависит от конструкции. В зависимости от задач и выбирают материалы.

Для подшивки снизу

Так для чернового настила, который снизу поддерживает утеплитель можно брать:

Как видите, материал для чернового пола, поддерживающего утеплитель может быть различным. При подборе материала важно не упускать из виду, что влага из пола должна удаляться. Только при таких условиях будет он служить долго.

Для основы под финишное покрытие

Если черновой настил — это основа под укладку финишного напольного покрытия, подход к выбору материалов другой. Он должен быть достаточно жестким, не должен пропускать влагу внутрь конструкции. Влагостойкость — необязательное, но желательное требование. Ее можно уменьшить при помощи пароизоляционной пленки, которую кладут поверх лаг под черновой пол. А жесткость — это то, что необходимо. А еще настил должен быть ровным. Этим требованиям в разной степени отвечают практически все листовые материалы:

В общем-то это все материалы для этого типа чернового настила. При подборе материала, учитывайте конструкцию пола и тип утеплителя. И все будет хорошо.

Некоторые нюансы укладки

Черновой настил оптимально делать в два слоя. Эти два слоя не обязательно должны быть из одного и того же материала. Располагать фрагменты так, чтобы второй слой перекрывал швы первого (вразбежку, как при каменной кладке). Это уменьшит проникновение влаги, снизит потери тепла. Скрепляют слои саморезами, иногда добавляют клей.

Особенности укладки чернового настила под финишное покрытие

Также не забывайте, что листы надо крепить не встык, а оставив несколько миллиметров. Это компенсационные зазоры. Их ширина для каждого материала отличается. Швы затем  замазываются эластичным составом (герметиком или шпаклевкой). Вкратце — это все.

9 Распространенные ошибки при укладке чернового пола и как их избежать

Одним из преимуществ панелей OSB является простота установки. Знакомые инструменты, простые методы и немного внимания — все, что требуется для обеспечения прочного основания в повседневных условиях.

Тем не менее, как и в случае с любым другим продуктом, пропуск шагов или несоблюдение инструкций при установке могут привести к ошибкам. А в случае укладки чернового пола эти ошибки могут означать движение, коробление, скрипы и потенциальные обратные вызовы.

Вот несколько наиболее распространенных ошибок, которые допускают монтажники OSB при укладке чернового пола, и способы их избежать. Как всегда, полную информацию см. в инструкциях производителя по установке.

1. Неправильное расстояние между панелями

Как и любое деревянное изделие, OSB расширяется и сжимается после установки; без небольшого зазора между концами панелей расширение может привести к короблению. Большинство производителей рекомендуют 1/8 дюйма на концах и краях панелей. Для некоторых черновых полов премиум-класса может быть достаточно 1/16 дюйма по краям панелей, поэтому обратитесь к инструкциям по установке. Панели со сторонами со шпунтом и пазом будут зазоры, если они не будут прижаты друг к другу слишком сильно (не применяйте усилие и не стучите стороны TNG вместе).

В качестве альтернативы не оставляйте слишком много места. Если расстояние больше 1/8 дюйма, это может привести к движению и шуму.

Шпунтовые стороны инженерного чернового пола LP Legacy премиум-класса имеют самозазоры, чтобы обеспечить желаемое расстояние 1/16 дюйма между панелями во время укладки чернового пола. Панели легко соединяются между собой.

2. Панели основания, устанавливаемые вверх ногами

Панели можно шлифовать с одной или обеих сторон. Во всех случаях детальный штамп товарного знака панели должен быть установлен вниз, чтобы их можно было изучить во время проверок. Установка некоторых панелей стороной с товарным знаком вверх может привести к слегка неровной поверхности.

СВЯЗАННЫЕ

• Строительство домов, обеспечивающих форму и функциональность, начинается с этого
• Основы программы обеспечения качества строительства
• Рекомендации по использованию чернового пола

3. Неправильное размещение крепежа в панелях основания

Закрепите панели с помощью гвоздей с круглым стержнем 8d или других крепежных элементов, одобренных нормами. Установите крепеж, начиная с 3/8 дюйма от угла панели, затем на расстоянии 6 дюймов от центра вдоль краев панели и на расстоянии 12 дюймов от центра вдоль центральных опор. Убедитесь, что все крепежные детали по периметру расположены на расстоянии 3/8 дюйма от ближайшего края панели; это поможет уменьшить вероятность вздутия краев.

4. Склеивание слишком далеко вперед

Для повышения эффективности многие установщики предпочитают наносить клей на несколько панелей за один раз, но временная задержка может привести к тому, что клей будет скользить, что повлияет на его прочность и потенциальный шум. Для достижения наилучших результатов работайте не более чем на одну панель вперед.

5. Отсутствие приклеивания шпунта основания пола

Нанесение небольшого количества клея на шпунт и паз может значительно уменьшить движение и шум.

6. Отсрочка крепления панелей

Снова возникает соблазн закрепить углы и вернуться, чтобы прикрутить все панели сразу. Но к тому времени клей уже схватился. Полностью закрепляйте каждую панель по ходу движения, чтобы обеспечить полное сцепление и избежать движения и шума в пути.

7. Использование неподходящих креплений

Использование разрешенных шурупов вместо гвоздей — лучший способ избежать смещения. При использовании гвоздей для укладки на черный пол используйте гвозди с кольцевым стержнем; гладкие гвозди могут легче извлекаться, что приводит к скрипу.

8. Оставление воды на панелях чернового пола

Если система пола подвергается воздействию погодных условий и присутствует объемная вода, выметите ее или просверлите дренажные отверстия. Некоторые панели чернового пола имеют встроенные пазы для отвода воды.

Если во время укладки чернового пола на панелях чернового пола присутствует объемная вода, просверлите дренажные отверстия или выметите воду. Этот шаг не требуется для панелей чернового пола, спроектированных компанией LP Legacy, которые имеют встроенные дренажные канавки.

9. Неправильное хранение панелей основания

Всегда храните панели в чистом, сухом месте и не на земле. По возможности храните панели в помещении. При хранении на открытом воздухе накройте панели пластиковыми листами или брезентом. Держите крышку открытой и подальше от боков и нижней части панелей, чтобы обеспечить циркуляцию воздуха. Расстояние между единицами не менее 4 дюймов со всех четырех сторон. Защищайте края, чтобы не повредить пазогребневый профиль.

Хорошо уложенный черный пол — это то, о чем домовладельцам не нужно думать после того, как они въедут. Избегание этих распространенных ошибок может помочь обеспечить стабильность, бесшумность и надежность вашей напольной системы на долгие годы.


Черный пол — основа качественной укладки пола

Хотя это не очевидно, просто глядя на пол сверху, каждая система напольного покрытия на самом деле представляет собой сложную систему из нескольких слоев: структурных балок, чернового пола, подстилающего слоя и напольного покрытия. Под каждым типом пола, будь то паркет, ковер, керамическая плитка, натуральный камень, винил или ламинат, можно найти ту или иную форму черного пола, и выбор правильного материала для черного пола и его правильная установка являются ключом к отличному полу, который хорошо работает. и длится десятилетиями.

Что такое структурные балки?

Несущие балки — это горизонтальный аналог балок (которые проходят перпендикулярно крыше и помогают выдерживать ее вес). Несущие балки проходят между балками и создают каркас, добавляя дополнительную поддержку конструкции.

Четыре слоя пола

Пол с гладкой поверхностью, который вы видите, на самом деле является многослойным «сэндвичем», состоящим из нескольких различных слоев, каждый из которых выполняет важные функции в создании пола, который выглядит и работает должным образом.

1. Балки . Балочная система представляет собой ряд параллельных структурных элементов, которые проходят между балками или несущими стенами и поддерживают весь пол. Балка может быть изготовлена ​​из пиломатериалов 2-х размеров размером от 2х8 до 2х12, в зависимости от ожидаемой нагрузки на пол. В некоторых современных конструкциях очень длинными балками могут быть спроектированные балки , в которых используется двутавровая конструкция из фанеры или панелей OSB (ориентированно-стружечная плита), обрамленных сверху и снизу размерными пиломатериалами. Примечание: Балочный слой отсутствует в цокольных этажах или в конструкции домов из плит, где полы опираются непосредственно на бетонные плиты.
2. Черный пол . Это прочный структурный слой, опирающийся непосредственно на лаги. Обычно сделанный из фанеры или OSB, черновой пол обеспечивает стабильную поверхность не только для напольных покрытий, но и для всех тяжелых «живых» элементов в жилом пространстве, таких как мебель, люди, кухонные и ванные шкафы, душевые кабины и т. д. ванны. Несмотря на то, что балки имеют боковые распорки, черный пол также действует как дополнительная распорка, контролирующая боковое смещение балок. Срок черновой пол иногда неправильно используется для обозначения тонкого слоя фанеры, цементной плиты или даже пенопласта, который находится непосредственно под напольным покрытием. Эти материалы фактически составляют подложку .
3. Подложка . Поверх чернового пола уложена подложка, которая выравнивает черновой пол и обеспечивает ровную, ровную поверхность готовой поверхности пола. В отличие от чернового пола, это не конструктивный элемент и не придает прочности полу. Для подстилающего слоя можно использовать несколько материалов, которые выбираются в зависимости от типа укладываемого напольного покрытия. Обычные материалы включают фанеру, цементно-волокнистую плиту, цементную плиту, затертый раствор и пенопласт или пробковую прокладку.
4. Напольное покрытие . Напольное покрытие — это видимая декоративная поверхность, по которой вы ходите: доски из твердой древесины, камень или керамическая плитка, виниловые плитки или листы, ковровое покрытие, ламинат и т. д.

Нажмите «Играть», чтобы узнать о разнице между черновым полом, подстилающим слоем и балками

Анатомия чернового пола

Черновой пол — это самый нижний горизонтальный слой системы перекрытий — слой, который опирается непосредственно на несущие балки, перекрывающие пространство между опорными балками или несущими стенами. Обычно единственный раз, когда вы ремонтируете, заменяете или вносите изменения в черный пол, это во время капитального ремонта или строительных работ.

Типичный черновой пол состоит из 4 x 8 или 4 x 12-футовых листов фанеры класса A/C толщиной 1/2 или 3/4 дюйма, прибитых гвоздями или привинченными к слою балки. Класс A/C означает, что одна сторона обработана гладко, а другая сторона относительно шероховатая (обычно это нижняя сторона).

OSB также часто используется для чернового слоя пола. Мнения различаются в зависимости от достоинств фанеры и OSB, но оба варианта очень распространены, и оба вполне адекватны при правильной установке. Как и фанера, листы OSB прибиваются или прикручиваются к лагам.

В старых домах черный пол нередко состоял из простых досок размером 1 x 6, 1 x 8 или 1 x 10, прибитых по диагонали к балкам. Во время ремонта эти доски часто заменяют фанерой или ОСП, или их можно увеличить, уложив еще один слой фанеры чернового пола поверх диагональных досок.

Как установить черновой пол

Независимо от того, состоит ли черновой пол из фанеры или листов OSB, установка аналогична. Во-первых, убедитесь, что нижележащие балки относительно плоские и ровные. Там, где есть структурные проблемы с лагами, эти проблемы должны быть устранены до укладки чернового пола. Там, где балки слегка неровные, некоторые плотники наносят каплю строительного клея поверх балок перед установкой панелей чернового пола. Это обеспечивает некоторую жесткость установки и предотвращает изгибание и скрип.

Большие листы фанеры или OSB укладываются поперек балок так, чтобы концы располагались по центру балок. Используйте как можно больше полных листов для максимальной прочности. Там, где необходимы разрезанные листы, убедитесь, что концы находятся по центру балок. Положите листы с промежутками 1/8 дюйма между ними, чтобы учесть расширение. Затем листы прикрепляются к балкам с помощью гвоздей или шурупов, забиваемых через каждые 8 ​​дюймов или около того. Если ряды листов чернового пола уложены бок о бок, постарайтесь расположить торцевые стыки в шахматном порядке, чтобы они не выстраивались один за другим. Избегайте макетов, в которых все четыре листа сходятся в одной точке.

Если в черновом полу есть небольшие углубления, вы можете заполнить их жидким составом для выравнивания пола, таким как многофункциональная самовыравнивающаяся подложка Durock, которую можно наносить слоями толщиной до 3 дюймов.

Рекомендация для конкретных напольных покрытий

Если вы укладываете черновой пол с нуля и знаете, каким будет напольное покрытие, это может повлиять на то, как вы будете укладывать черновой пол.

• Паркетный пол: Фанера является лучшим основанием для укладки паркетного пола. Фанера CDX толщиной от 1/2 до 3/4 дюйма и классом A/C хорошо подойдет для укладки любого паркета. Доступна фанера с шипами и пазами, которая уменьшает скрип и помогает черновому полу лучше стыковаться друг с другом.
• Керамическая или керамогранитная плитка:  Подложка под плитку может быть сложной, поскольку важно избегать любых изгибов, которые впоследствии могут привести к растрескиванию затирки для плитки и самой плитки. Убедитесь, что балки крепкие и не изгибаются; их удвоение («сестринство») может помочь сделать пол более жестким. Более толстая фанера толщиной 3/4 дюйма — лучший выбор для подстилающего слоя, и убедитесь, что она надежно закреплена на балках. Над этим основанием хороший подстилающий слой из цементной плиты дополнительно защитит от деформации.
• Натуральный камень : Плитка из мрамора, сланца, травертина и другого природного камня представляет собой очень тяжелый напольный материал, который часто бывает довольно хрупким. Удивительно, но они не так прочны, как керамическая плитка. По этой причине очень важен прочный черный пол, который не прогибается. Совет по плитке Северной Америки (TCNA) призывает к укладке основания из 19/32-дюймовой шпунтованной фанеры поверх деревянных балок, расположенных на расстоянии 16 дюймов по центру, с зазором 1/8 дюйма между листами. За этим следует второй слой фанеры толщиной 15/32 дюйма, установленный с зазором 1/4 дюйма между листами. Оба слоя должны быть установлены таким образом, чтобы лицевые волокна были перпендикулярны балкам. Только теперь черновой пол готов к укладке цементной плиты.
• Ламинированное напольное покрытие:  Как и в случае с паркетными полами, ламинат лучше всего укладывать на основание из фанеры толщиной 3/4 дюйма. Если существующий черновой пол находится в плохом состоянии, вам необходимо добавить подложку из тонкой фанеры поверх чернового пола. Ламинат является довольно тонким материалом и не прощает канавок, вмятин и выступов. На черновой пол укладывается пенопластовая подложка. Подложка из ламината представляет собой тонкую (от 6 до 8 миллиметров) пенопластовую прокладку, которая поставляется в рулонах шириной около 3 футов; это может помочь сгладить очень незначительные вмятины и неровности на черновом полу.
• Ковровое покрытие : В качестве основания для коврового покрытия достаточно фанеры или ОСП. В большинстве случаев простое ковровое покрытие служит достаточной подстилкой поверх фанеры или чернового пола из ОСП, но в случаях, когда черновой пол находится в плохом состоянии или для старых черных полов с диагональными досками 1 x, можно использовать фанеру A/C толщиной 1/4 дюйма. подложку рекомендуется перед укладкой набивки и коврового покрытия. При укладке коврового покрытия на бетон рекомендуется использовать слой фанеры, опирающийся на шпалы, или использовать взаимосвязанные панели чернового пола, такие как DriCore.

Рекомендации по бетонным плитам

Черный пол в подвале или для других бетонных плит — это совершенно другое дело, поскольку у вас нет балок и могут быть проблемы с влажностью. Даже если бетонный пол в подвале выглядит и ощущается сухим на ощупь, остаточная влага со временем может просочиться и повредить отделочный пол.

Если вы не устанавливаете плитку, которую можно укладывать непосредственно на бетон, требуется влагонепроницаемый черный пол или подложка. Вы можете уложить фанеру поверх шпал (которые служат мини-балками, опирающимися непосредственно на плиту), или вы можете уложить фанеру прямо на бетон. В обоих случаях уложите под древесину пароизоляцию или подложку из пенопласта.

В качестве альтернативы существуют специальные панели для чернового пола, такие как DriCore или BARRICADE, которые сцепляются друг с другом по типу шпунт-паз.
