Шведская плита — технология строительства и утепления

  1. Стена здания.

  2. Отделка пола.

  3. Железобетонная плита.

  4. Трубы теплого пола.

  5. Теплоизоляция ПЕНОПЛЭКС®ГЕО.

  6. Отмостка.

  7. Песок с послойным трамбованием.

  8. Геотекстиль.

  9. Грунт основания.

  10. Дренаж.


«Утепленная шведская плита» (УШП) представляет собой монолитный плитный фундамент мелкого заложения, где плита снизу и по периметру окружена слоем теплоизоляции. Иными словами, монолитная железобетонная фундаментная плита устанавливается на слой теплоизоляции, а также утепляется слоем теплоизоляции по всей боковой поверхности.


Применение


УШП применяется, преимущественно, в малоэтажном строительстве на равнинных участках земли. Небольшая глубина позволяет возводить шведскую плиту практически на любых основаниях при любом уровне грунтовых вод, а благодаря утеплению со всех сторон грунт под таким фундаментом не промерзает и не пучинится.


Описание


Слой утеплителя плиты устанавливается на утрамбованной подушке из крупного песка или щебня (непучинистая подготовка грунта). При комбинации этих двух слоев грунт более мелкой фракции располагается над более крупным, оба они разделяются геотекстильным материалом. Для обеспечения нормальной работы УШП и предотвращения морозного пучения под этой подушкой предусматривается системы отвода грунтовых вод (дренажная система по периметру сооружения).


Инженерные коммуникации дома (водопровод, канализация, электроснабжение и т.д.) располагаются под слоем теплоизоляции.


Фундаментная плита образуется путем заливки бетона в «форму» из теплоизоляции. В плиту может быть интегрирована система подогрева пола, которая может служить для отопления дома. Теплоносителем в системе может служить горячая вода или антифриз (если зимой в помещении не будет возможности всегда поддерживать плюсовую температуру). В качестве отопительных трубопроводов могут использоваться практически все виды труб: стальные (из нержавеющей стали) металлопластиковые, медные, полипропиленовые, полибутиленовые и т. д.

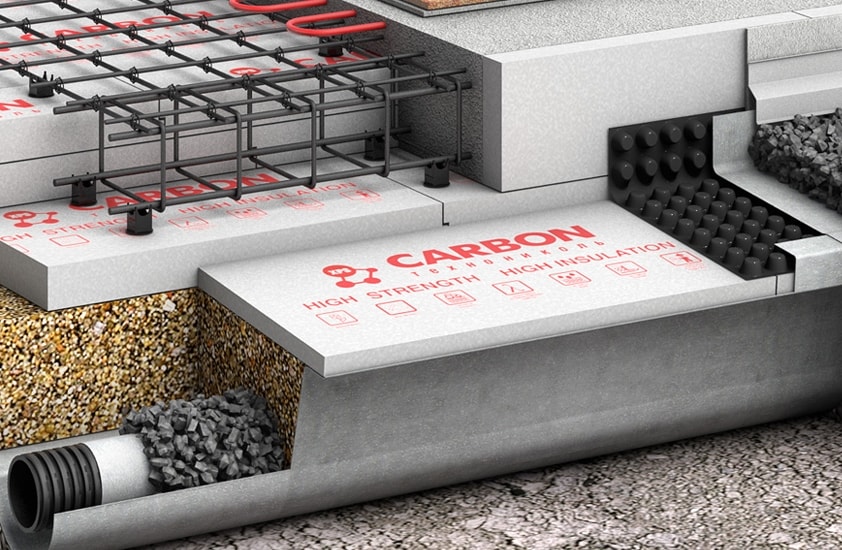

Принципиальная схема устройства утепленной шведской плиты

В качестве теплоизоляции плитного фундамента, выполненного по технологии утепленной шведской плиты рекомендуется применять высокопрочные плиты из экструзионного пенополистирола ПЕНОПЛЭКС®ГЕО.


Преимущества ПЕНОПЛЭКС

®ГЕО применительно к УШП

  • Коэффициент теплопров одности— 0,032 Вт/м•КОдин из самых низких среди утеплителей, применяемых в строительстве

  • Высокая прочность Плиты ПЕНОПЛЭКС®ГЕО обладают прочностью на сжатие не менее 0,30 МПа (30 т/м2)

  • Нулевое водопоглощение Стабильно высокие теплозащитные свойства.

  • Удобство и безопасность монтажа Удобная геометрия плит, простота обработки и монтажа

  • Монтаж при любых погодных условиях

  • Г-образная кромка по всем сторонам плиты Позволяет плотно стыковать плиты без образования мостиков холода

  • Абсолютная биостойкость Безопасна при контакте с водой и почвой. Не является матрицей для развития нежелательных микроорганизмов

  • Безопасность Не содержит в составе мелкие волокна, пыль, фенолформальдегидные смолы, сажу, шлаки. Монтаж производится без средств для защиты органов дыхания

  • Экологичность Безопасное сырье, изготовление по передовым бесфреоновым технологиям.

  • Долговечность более 50 лет Протокол испытаний НИИСФ РААСН № 132-1 от 29.10.2001


Основные преимущества утепленной шведской плиты с применением теплоизоляции ПЕНОПЛЭКС

®ГЕО:


  • Устройство фундамента и прокладка инженерных коммуникаций выполняются на одной технологической стадии, что позволяет сократить сроки строительства.


  • Высокоэффективная теплоизоляция ПЕНОПЛЭКС®ГЕО позволяет существенно сократить расходы на отопление дома и повысить эффективность системы «теплого пола»;


  • Почва под утепленной плитой не промерзает, что сводит к минимуму риски возникновения проблем морозного пучения грунтов основания;


  • Обустройство фундамента не требует тяжелой техники и специальных инженерных навыков.


Технология УШП с применением теплоизоляции ПЕНОПЛЭКС®ГЕО базируется на основных принципах проектирования и устройства малозаглубленных фундаментов на пучинистых грунтах, описанных в Стандарте организации (СТО 36554501-012-2008), разработанном научно-исследовательским, проектно-изыскательским и конструкторско-технологическим институтом оснований и подземных сооружений (НИИОСП) им. Н.М. Герсеванова (подразделение ФГУП НИЦ «Строительство»), ФГУП «Фундаментпроект», МГУ им. М.В. Ломоносова (геологический факультет, д.т.н. Л.Н. Хрусталев) и техническим отделом ООО «ПЕНОПЛЭКС СПб».

Утеплённая шведская плита своими руками

Предисловие. Вы можете возвести УШП фундамент своими руками, это не так сложно, как может показаться. Подобная конструкция является своеобразной монолитной плитой. В неё интегрируют различные коммуникации и инженерные системы. О том как ее выполнить самостоятельно мы и расскажем в статье.

Во все времена технологии, связанные с возведением фундамента, не настолько подвергаются разного рода новшествам. Особенно это заметно сравнительно с другими строительными отраслями. В то же время, иногда и здесь бывают полезные нововведения. Сюда можно отнести утеплённую шведскую плиту (УШП).

Кроме всего прочего, такая плита может оснащаться и системой обогрева полов. Данная технология даёт возможность значительно снизить теплопотери. Таким образом, аналогично уменьшаются и затраты, которые направляют на обслуживание отопительной системы. К тому же, благодаря прокладке инженерных коммуникаций во время установки фундамента, значительно упрощаются дальнейшие операции.

Содержание

  1. Преимущества использования данного способа
  2. Подготавливаем основу
  3. Подготовительный этап
  4. Армирование плиты
  5. Делаем опалубку
  6. Заливаем УШП бетонным раствором

Преимущества использования данного способа

Утеплённая шведская плита (ушп) своими руками

Для наиболее полного понимания того, что такое УШП фундамент, необходимо изучить его сильные и слабые стороны. Вообще, технология утеплённого шведского пола обладает большим числом различных преимуществ и достоинств. Приведём их ниже:

1. Отсутствуют тепловые швы. Эта особенность является наиболее актуальной в тех случаях, когда применяется напольная плитка.

2. Поверхность монолитной плиты способна служить в качестве основания с целью последующего оборудования напольным покрытием.

3. Исключаются проблемы, связанные с повышенной влажностью в помещении. Благодаря этому возможно обеспечение более комфортного микроклимата.

4. Рассматриваемая технология доступна в использовании при постройке домов, которые планируется выполнить из любого материала. Существует только единственное ограничение в этажности. Высота постройки не должна превышать три этажа.

5. Никакой привередливости к типу и состоянию почвы. В этом плане УШП фундамент не требователен.

6. Кроме всего прочего, данная технология отличается своей относительной простотой. Вполне возможно сделать УШП фундамент самому, собственными силами.

Подготавливаем основу

По своей сути УШП являет собой одну из разновидностей тёплых фундаментов. Она нашла своё применение при возведении зданий в суровых северных климатических условиях. Утеплённая шведская плита способна одновременно выполнять целый ряд ключевых функций. Так, к примеру, он представляет собой непосредственно саму фундаментную основу.

Следующая функция, с которой он успешно справляется, заключается в обеспечении отопления. Наибольшей популярностью пользуется такое основание в процессе возведения построек, выполняемых из блоков газобетонного типа и пеноблоков. Стоит также отметить и то, что монтаж УШП фундамента состоит из трёх основных этапов. Сюда относятся следующие основные этапы:

Подготовка основы, прокладка коммуникаций

1. Первым делом подготавливается грунт. В рамках данного этапа также обустраиваются коммуникации, а также основы под УШП.

2. Затем осуществляется армирование, укладываются отопительные трубы и плиты.

3. Третий этап подразумевает под собой заливку бетонным раствором, а также шлифование рабочей поверхности.

4. Самым сложным шагом является первый этап. Он наиболее трудоёмкий и именно его нередко именуют основным. От правильности и грамотности выполняемых действий по подготовке почвы и коммуникаций, зависит успешность всей последующей работы. Надо ответственно подходить к его выполнению.

Подготовительный этап

Подробнее рассмотрим первый этап возведения утеплённых шведских плит:

Коммуникации под шведской плитой (ушп)

Сперва должна быть осуществлена грамотная разметка на участке, где планируется построить фундаментное основание. Её важно выполнять, оставляя при этом запас размером в один метр. Запас необходимо делать с расчётом на будущее основание. С помощью специальной техники или лопат роем котлован. Глубина образуемого котлована может находиться в диапазоне от тридцати и до 40 сантиметров.

В то время, когда котлован будет готов, засыпаем его щебнем. Этот слой должен возвышаться почти до грунтового уровня. Проследите, чтобы щебёнка была бы ровно уложена. После этого можно переходить к засыпке песком. Его также необходимо выровнять. Можно не использовать для этого спецтехнику, а выполнить данное действие вручную.

Если вы делаете самодельный УШП фундамент, то нужно очистить коммуникации и дренаж. После этого можно уладывать трубы. Далее монтируем гидроизоляционный слой. После его укладки следует засыпать с помощью мелкого гравия. В рамках заключительного этапа также нужно потрудиться. Необходимо выровнять участок и засыпать щебнем. Таким образом, будет обеспечена более ровная поверхность.

Армирование плиты

Армирование плиты ушп сеткой

После окончания всех подготовительных работ, переходим к следующему шагу. Он состоит в проведении действий, связанных с монтажом плит, труб системы отопления, а также с армированием. В рамках последней операции необходимо в два слоя установить арматурную сетку.

Важно соблюдать расстояние между прутьями, недопустимо чтобы оно было меньше, чем десять сантиметров. Кроме того, их необходимо залить бетонным раствором. С этой целью требуется создать специализированные подкладки, обеспечивающие дистанцию в два сантиметра от отливочного края.

Делаем опалубку

Опалубка утепленной шведской плиты

Все инженерные коммуникации должны быть уложены на поверхность песчаной подушки, которую мы предварительно готовим. Затем её следует закрыть песком. После этого песок нужно утрамбовать с использованием воды. Далее организуем утеплительный слой. С этой целью выполняем укладку экструдированного пенополистирола в два слоя. В то же время, общая теплоизоляционная толщина не может превышать двадцати сантиметров.

В то же время, когда выполняется укладка утеплителя, устанавливают и опалубку. Её основные части – это сборные щиты, выполненные из древесных пород. Их следует надёжно зафиксировать. Эти действия выполняются для того, чтобы исключить возможность продавливания сборных щитов под действием большой массы бетонной смеси. Выполняется опалубочная составляющая из досок, отличающихся достаточной толщиной. Существует и вариант необрезного типа, но в данном случае он неактуален.

Объясняется это тем, что из-за него может быть искажена поверхность. Наилучшим выбором станет использование брусков или обрезной доски. Это способствует созданию больших прочностных качеств опалубки. Делая УШП фундамент своими руками, вы можете с помощью обычных гвоздей прикрепить опалубочные щитки. При этом лучше забивать гвозди снаружи. В противном случае мы можем получить не такую ровную поверхность.

Заливаем УШП бетонным раствором

После проведения всех работ, которые условно можно отнести к числу подготовительных, вы можете перейти к этапу заливки бетонным раствором. Это завершающий этап, в результате которого должна быть получена монолитная плита. Для этого следует заливать однородную массу. В связи с этим, рекомендуется приобретать заводскую бетонную смесь. Далее уплотняем залитый бетонный раствор. Это действие осуществляется посредством специализированных устройств – вибраторов. Необходимо это для исключения возможности появления пористой структуры, способствующей разрушительным процессам.

Заливка шведской плиты (ушп) бетоном

От того, насколько качественно будет уплотнён бетон, будет зависеть целостность шведской плиты. Используя вибратор, можно придать смеси пластичности. Таким образом, он заполнит все образованные пустоты. По прошествии двух недель можно переходить к возведению стен. В это время бетон окрепнет примерно на 70 процентов. Если имеют место условия повышенной температуры окружающей среды, то не помешает периодически поливать бетон водой.

В данной статье вы узнали о том, как сделать УШП фундамент самостоятельно. Как видите, это не так уж и сложно, как может вам показаться на первый взгляд. Выполняемые операции должны быть осуществлены в соответствии со всеми технологическими принципами и нюансами. Следует придерживаться рекомендаций и советов опытных специалистов. Только в таком случае, вы гарантированно получите качественно выполненный фундамент. Далее смотрите инструкцию, как выполняется утепленная шведская плита своими руками.
