Водоснабжение частного дома из колодца: схема с гидроаккумулятором и погружным насосом

Если на территории вашей дачи или возле дома в деревне располагается колодец, в котором чистейшая ключевая вода, нет необходимости бурить скважину для водоснабжения жилого помещения. Правильнее будет наладить подачу воды из колодца, что довольно просто сделать, используя современные насосы.

Водоснабжение из колодца позволит пользоваться стиральной машинкой, наладить душ, установить унитаз, а также один или несколько умывальников на территории дома. Дачный водопровод из колодца сможет ответить всем требованиям современных систем.

Содержание

1. Особенности водоснабжения из колодца
2. Схема водоснабжения дома из колодца
3. Разновидности насосов для колодца
4. Гидроаккумулятор
5. Особенности летнего внешнего водопровода
6. Особенности зимнего внешнего водопровода

Особенности водоснабжения из колодца

Водопровод из колодца предполагает опускание в воду скважинного насоса. Следует опускать его глубже, поскольку время от времени уровень воды может падать или подниматься.

Есть такое понятие как дебит воды в колодце. У колодцев он невысокий, за одни сутки в нем добавляется порядка 1 кубического метра воды. Исходя из этого, шланг следует опускать с запасом, чтобы насос не работал в режиме холостого хода.

Особенностью воды в колодце является наличие посторонних включений. Вода здесь не всегда чистая, что следует учитывать при выборе оборудования. Фильтр механической очистки должен присутствовать не только в насосе, но и на входе воды в дом, поскольку иначе в воде может попадаться ил, песок, мел и другие посторонние включения. Колодец следует накрыть крышкой, чтобы в него не попали дождевая вода, насекомые и животные, иначе вода будет непригодна для питья.

Если вы планируете использовать колодезное водоснабжение только в сезон, например, в теплое время года, то закапывать трубу выбранного диаметра из дома в колодец нет необходимости. Если же он будет работать круглогодично, тогда следует закопать шланг в землю на глубину 1,6 м. В таком случае вода в шланге не промерзнет.

Схема водоснабжения дома из колодца

Любая схема начинается с источника. Предположим, что у нас уже есть колодец. Вода в нем находится на более-менее постоянном уровне. Для забора воды нам потребуется погружной насос. Его мощность рассчитывают по количеству кубических метров воды, которые он может перекачать за один час. В целом, мы помним, что забор воды из колодца может быть небольшим, поскольку он просто не успеет наполниться.

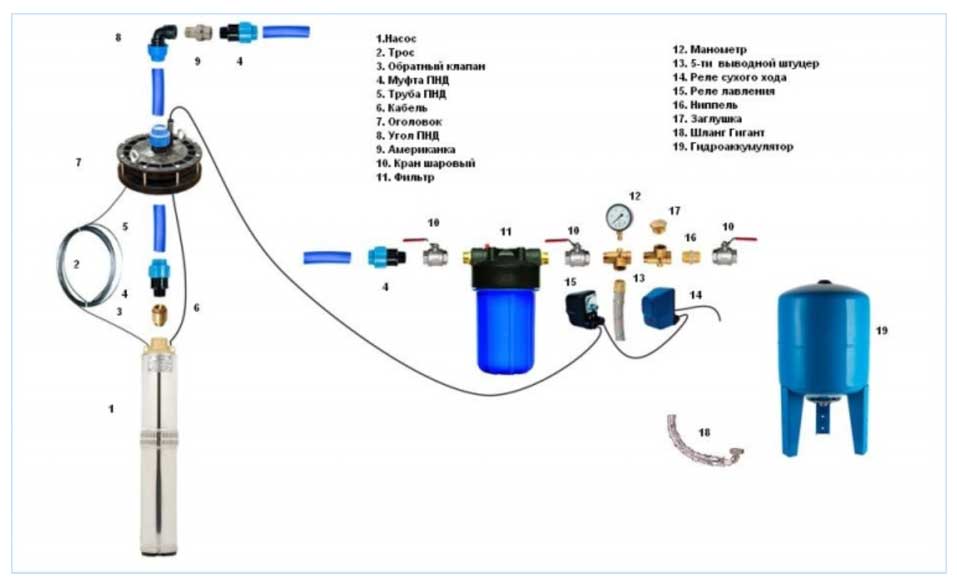

Схема водоснабжение частного дома с помощью гидроаккумулятора

В погружной насос вкручиваем обратный клапан, который позволит защитить воду в контуре от обратного слива в колодец. Благодаря этому контур всегда будет наполнен и вам не придется ждать, чтобы вода попала в резервуар при повторном автоматическом наборе. Последнее могло бы привести к постоянному скоплению воздуха в системе водоснабжения частного дома из колодца.

В обратный клапан вкручиваем шланг по фиксированной длине, измерив расстояние от колодца до бойлерной в вашем доме. На входе в бойлерной ставим фильтр грубой очистки. Его следует устанавливать обязательно, чтобы не засорять гидроаккумулятор.

После фильтра грубой очистки следует поставить штуцер на 5 выводов. К нему подключим гидроаккумулятор, манометр, реле давления. К последнему выводу нужно подключить контур водоснабжения в доме. Отсюда начнётся точка забора воды, откуда она будет попадать к источникам потребления.

Гидроаккумулятор будет выполнять функцию резервуара. То есть, вода из колодца сначала будет подаваться в гидроаккумулятор, накопительная емкость которого рассчитывается индивидуально, ориентируясь на потребление воды и количество жильцов в доме.

В среднем, если брать гидроаккумулятор на 100 литров, в него помещается не более 50 литров воды, поскольку половина его объема – это воздух, создающий давление в системе.

Реле давления – это элемент автоматики. Это устройство «понимает» нижний и верхний предел давления, что соответствует процедуре включения и выключения погружного насоса. Манометр позволяет выполнить гибкую настройку реле давления, а также информирует о давлении внутри контура. На ваше усмотрение на выходе 5-ти выходного штуцера вы можете поставить любое количество фильтров. Рекомендуем ставить фильтры именно на кухне, на ответвлении под питьевую воду.

На видео, как можно самостоятельно обустроить систему водоснабжения частного дома из колодца:

Разновидности насосов для колодца

Для забора воды из колодца может быть использован не только погружной насос. Есть еще и поверхностные системы, так называемые насосные станции, которые устанавливают в подвале или кессоне. Здесь используется насос, который способен доставлять воду с глубины 7–8 м. Такой вариант подойдет в том случае, если подводим воду из колодца в дом на малом расстоянии.

Если же дом далеко, рекомендуют устанавливать насосы поверхностного типа прямо рядом с колодцем, что требует дополнительной защиты от атмосферных воздействий, а также от замерзания. Поэтому эксплуатация подобных систем рекомендована при температуре воздуха от +4 °С.

Другое дело ‒ погружной насос для колодца. Такие системы позволяют выкачивать воду и подавать ее на расстояние до 100 метров.

Это означает, что от колодца, с учетом подъема воды на поверхность, ваш дом может находиться на расстоянии порядка 85 м. Задача этого насоса состоит в том, чтобы выкачать воду, подать ее на поверхность и доставить гидроаккумулятор. Далее уже в гидроаккумуляторе создается давление, которое вытолкнет воду к источникам потребления, а именно, подаст на стиральную машину, умывальник, в душ и джакузи.

Благодаря универсальности колодца как источника для воды выкачивать из него воду можно даже помощи скважинного насоса. Его стоимость выше, но если он у вас есть в наличии, то его вполне можно использовать.

Далее вы узнаете, на какие критерии стоит обратить внимание при выборе насоса для колодца:

Гидроаккумулятор

Водоснабжение частного дома из колодца по схеме с гидроаккумулятором считается одним из лучших. Гидроаккумулятор можно назвать перевалочной станцией для воды, поступающей из колодца и дальше распределяемой по источникам потребления.

Основная задача гидроаккумулятора состоит в том, чтобы снизить количество включений-выключений насоса за счет емкости. Это означает, что если вы включили кран на кухне, чтобы набрать чашку воды, насос в колодце не включится, поскольку вы получите воду из гидроаккумулятора.

У любого насоса есть количество циклов включений в час, которое считается безопасным для его работы. Для этого и ставится гидроаккумулятор, чтобы не превышать количество указанного цикла. Что касается объема, то чем он больше, тем меньше будет включаться погружной насос в колодце.

Для частного дома, в котором проживает семья из 3–4 человек, будет достаточно гидроаккумулятора на 100 л.

Выше мы уже говорили, что лишь половина емкости будет заполнена водой.
Гидроаккумуляторы могут быть установлены горизонтально и вертикально, на опорные ножки или на подвесах. Они являются частью автоматической системы и работают в комплексе с реле давления, с учетом схемы разводки водосточных труб в доме.

Особенности летнего внешнего водопровода

Летний вариант укладки трубы из колодца в дом является наиболее бюджетным. То есть, если вы будете использовать воду только сезонно, то можете положить трубу прямо на поверхности.

Если вас смущает вопрос эстетики, тогда закопайте ее на 2 штыка, чтобы не повредить при вскапывании участка или не зацепиться за нее в траве.

Основным нюансом такого водоснабжения загородного дома из колодца является необходимость сливать систему каждый раз при наступлении холодов, поскольку иначе трубу может разорвать. Для этого следует вытащить из колодца насос, выкрутить обратный клапан и вода самотеком сольется обратно.

Особенности зимнего внешнего водопровода

Если в доме живут круглый год, то целесообразно обустроить трубопровод, который не замерзнет. Для этого следует выкопать траншею на глубину промерзания. Для ЦФО глубина промерзания соответствует 1,3 м. Поэтому целесообразно копать на глубину 1,6 м, чтобы не волноваться, что трубы промерзнут.

Как видите, водопровод на даче из колодца своими руками, – это не трудно и менее затратно, чем пробурить скважину.

Водоснабжение частного дома из скважины и скважины, с накопительным баком, гидроаккумулятором, автономное, резервное, схемы

Водоснабжение частного дома чаще всего производится из скважины и скважины. Насосы используются для автоматической подачи. Их тип и производительность выбирают в зависимости от расхода воды и высоты, на которую ее нужно поднять. Системы частного водоснабжения бывают двух видов:

• с накопительным баком;
• с гидроаккумулятором.

Для бесперебойного водоснабжения частного дома со стабильным напором и водоснабжением можно поставить как накопительный бак, так и гидроаккумулятор. Это вариант для тех, кто ценит комфорт.

Содержание статьи

• 0.1 Накопительная система
• 0.2 Схема с гидроаккумулятором и насосной станцией
• 1 Водоснабжение частного дома из колодца и колодца: прокладка труб
  90 005 1.1 Глубокий укладка
  • 1.2 Близко к поверхности
  • 1.3 Герметизация входа в колодец
• 2 Из чего состоит
• 3 Автономное водоснабжение

Система накопительных баков

90 002 Основа такой системы – бак для воды , который установлен на значительной высоте. Если есть место, бак размещают на чердаке, если нет, можно соорудить специальную башню или установить на крыше соседнего строения. От емкости через дом расходятся трубы, распределяющие воду по точкам потребления.

Система водоснабжения частного дома с накопительной емкостью (из колодца или скважины — не важно)

Эта система работает так:

• Вода из колодца или скважины закачивается в емкость , его уровень контролируется поплавковым механизмом. При достижении порога насос отключается.
• Из-за того, что накопительный бак расположен выше всех точек разводки воды, в системе создается некоторое давление. При открытии крана за счет этого давления вода поступает в точку раздачи.
• Когда уровень воды в баке падает ниже определенной отметки, включается насос, добавляющий воду.

Система водоснабжения частного дома или дачи с накопительным баком проста и недорога. Но есть ряд серьезных минусов:

• При такой организации подачи воды давление в системе низкое, да еще и переменное — оно зависит от уровня воды в баке и количества открытых кранов. Из-за этого не будет работать никакая бытовая техника (стиральная машина-автомат, электроводонагреватель (бойлер), посудомоечная машина, автономная система отопления и т.д.).
• При выходе из строя автоматики существует реальная угроза затопления дома переполнившейся водой. Опасность можно уменьшить, сделав аварийную дренажную систему. Для этого в накопительный бак чуть выше необходимого уровня воды вваривается труба, по которой при повышении уровня излишки вытекают наружу. Трубу можно вывести в канализацию или дренажную систему, либо в сад. Но нам нужна какая-то индикация того, что в баке слишком много воды (звук льющейся воды тоже является одним из сигналов).
• Контейнер имеет солидные размеры, и не всегда легко найти для него место. Как вариант, постройте рядом с домом башню, на которой поместите резервуар для воды.

Если на даче не предусмотрено оборудование, можно воспользоваться и такой схемой водопровода. Но в доме такой вариант мало кого устроит. Следующий вариант нужно будет рассмотреть.

Схема с гидроаккумулятором и насосной станцией

Данная система водоснабжения частного дома из скважины и скважины обеспечивает стабильное давление, поэтому возможно подключение любого оборудования. Он также основан на насосе, но подает воду к гидроаккумулятору, а управляется системой автоматики. Если все эти компоненты объединены в одно устройство, оно называется насосной станцией.

Схема водоснабжения частного дома с гидроаккумулятором

Гидроаккумулятор для водоснабжения представляет собой железный бак, разделенный на две части эластичной мембраной (резиной). В одну часть закачивается газ под определенным давлением, во второй подается вода. Наполняя бак водой, он растягивает мембрану, еще больше сжимая газ, из-за чего в системе создается давление.

Принцип работы системы водоснабжения с гидроаккумулятором следующий:

• Насос включается, качает воду, создавая заданное давление в системе. Он управляется датчиками. Их два: верхний и нижний пороги давления. При достижении верхнего порога датчик отключает насос.
• При открытии крана или расходе воды техникой происходит постепенное снижение давления в системе. При достижении нижнего порога второй датчик дает команду на включение насоса. Вода снова подается, выравнивая ее.

Такая автономная система водоснабжения обеспечивает более высокий уровень комфорта. Но на его организацию нужно больше средств: насосная станция и гидроаккумулятор — довольно дорогие устройства. Кроме того, это оборудование более требовательно к качеству воды (минимум примесей), для чего необходимо установить хороший фильтр. Требования предъявляются как к трубопроводу (гладкие внутренние стенки), так и к производительности насоса: вода должна подаваться постоянно, без перебоев. При использовании колодца в качестве источника воды он должен иметь хороший дебит (вода должна течь быстро), что не всегда возможно. Поэтому такие схемы чаще реализуются со скважинами.

Водоснабжение частного дома из колодца и колодца: прокладка труб

Любая из описанных схем водоснабжения частного дома реализуется с помощью насоса, подающего воду в дом. В этом случае необходимо построить трубопровод, соединяющий колодец или колодец с насосной станцией или накопительной емкостью. Возможны два варианта укладки труб – только для летнего использования или для всесезонного (зимнего) использования.

Участок горизонтальной трубы может располагаться либо ниже глубины промерзания грунта, либо его необходимо утеплить

При устройстве летнего водопровода (для дач) трубы можно укладывать сверху или в неглубокие канавы. При этом нужно не забыть сделать отвод в самой нижней точке – для слива воды перед зимой, чтобы в мороз замерзшая вода не сломала систему. Или сделать разборную систему — из труб, которые можно накручивать на резьбовые фитинги — а это трубы ПНД. Потом осенью все можно разобрать, свернуть и убрать на хранение. Вернуть все весной.

Прокладка водопровода по участку для зимнего использования требует много времени, сил и средств. Даже в самые сильные морозы они не должны промерзать. А решения два:

• закладывать ниже глубины промерзания грунта;
• закопайте его неглубоко, но обязательно утеплите или изолируйте (или вы можете сделать и то, и другое).

Глубокая закладка

Глубоко закапывать трубы имеет смысл, если промерзает не более 1,8 м. Придется копать еще на 20 см глубже, а потом на дно насыпать песок, в который трубы в защитной оболочке будут уложены: они будут подвергаться солидной нагрузке, ведь сверху почти двухметровый слой грунта. Раньше в качестве защитной оболочки использовались асбестовые трубы. Сегодня есть также пластиковый рукав-обруч. Он дешевле и легче, в него проще укладывать трубы и придавать нужную форму.

При прокладке трубопровода ниже глубины промерзания необходимо рыть глубокую траншею длиной на всю трассу. А вот водоснабжение частного дома из колодца и колодца зимой не замерзнет

Этот способ хоть и трудозатратный, но используется потому, что надежен. В любом случае участок водопровода между колодцем или колодцем и домом стараются прокладывать чуть ниже глубины промерзания. Трубу выводят через стенку колодца ниже глубины промерзания грунта и в траншею заводят под дом, где поднимают выше. Самым проблемным местом является выход из-под земли в дом, который можно дополнительно обогреть электрическим нагревательным кабелем. Работает в автоматическом режиме, поддерживая заданную температуру нагрева – работает только в том случае, если температура ниже заданной.

При использовании в качестве источника воды скважины и насосной станции устанавливается кессон. Его закапывают ниже глубины промерзания грунта, в нем размещают оборудование – насосную станцию. Обсадную трубу разрезают так, чтобы она находилась выше дна кессона, а трубопровод выводят через стенку кессона, также ниже глубины промерзания.

Прокладка водопровода в частном доме из колодца при установке кессона

Зарытый в землю водопровод трудно ремонтировать: его придется вкапывать. Поэтому старайтесь прокладывать сплошную трубу без стыков и сварных швов : именно они доставляют больше всего проблем.

Близко к поверхности

При неглубоких земляных работах земляных работ меньше, но в этом случае есть смысл сделать полноценную трассу: выложить траншею кирпичом, тонкими бетонными плитами и т.п. затраты значительные, но эксплуатация удобная, ремонт и модернизация не проблема.

В этом случае трубы водоснабжения частного дома от колодца и колодца поднимаются до уровня траншеи и выводятся туда. Они упакованы в теплоизоляцию, что предотвращает их замерзание. Также их можно прогреть для страховки – использовать нагревательные кабели.

Один практический совет: если силовой кабель идет от погружного или скважинного насоса к дому, его можно спрятать в защитную оболочку из ПВХ или другого материала, а затем прикрепить к трубе. Скрепите каждый метр кусочком скотча. Так вы будете уверены, что электрическая часть цела, кабель не перетрется и не порвется: при движении грунта нагрузка будет на трубу, а не на кабель.

Герметизация входа в колодец

При организации водоснабжения частного дома из колодца своими руками обратите внимание на герметизацию места выхода водопровода из шахты. Именно отсюда внутрь чаще всего попадает грязная верхняя вода.

Важно герметизировать выход водопроводной трубы из шахты колодца

Если отверстие в стенке шахты не намного больше диаметра трубы, то щель можно заделать герметиком. Если щель большая, ее замазывают раствором, а после высыхания промазывают гидроизоляционным составом (битумной пропиткой, например, или составом на основе цемента). Мазать желательно и снаружи и внутри.

Из чего состоит

Источник воды и ввод ее в дом находится далеко от всего водопровода. Нам нужно больше фильтров. Первая, грубая фильтрация происходит еще в точке всасывания. В таком виде его можно использовать в технических целях, например, чтобы донести до туалета. Но даже для полива неочищенную воду можно подавать не в каждом случае, а уж тем более в душ или на кухню. Поэтому водоснабжение частного дома из колодца и колодца включает еще и систему фильтров.

Схема водоснабжения частного дома из скважины

Обратите внимание: на рисунке три ступени фильтрации:

• на всасывающей трубе — сетчатый фильтр;
• перед входом в насос — фильтр грубой очистки;
• перед входом в дом — фильтр тонкой очистки.

Автономное водоснабжение

Системы с насосными станциями хороши всем, кроме того, что для работы им требуется электричество. Запас воды есть, но он равен объему гидроаккумулятора, и не более 100 литров. Этой суммы хватит ненадолго. Если вам нужен резервный запас хотя бы на сутки и более, лучше всего сначала закачать воду в накопительный бак, а из него подавать на вход насосной станции. Эта же система хорошо работает, если ваш дом подключен к централизованному водоснабжению, но напор очень низкий или вода подается почасово.

Как собрать автономный водопровод для частного дома своими руками

На схеме, представленной на фото, есть только аварийный перелив. Это трубопровод, выходящий из накопительного резервуара чуть выше максимального уровня воды. Его сбрасывают в канализацию. По нему стекает лишняя вода при неполадках с поплавковым механизмом. Если его не установить, можно затопить дом.

Опасности гидроаккумуляторов

Что вы обычно обсуждаете на совещаниях по безопасности на вашем предприятии? Средства индивидуальной защиты, ограждения цепей, ремни безопасности и процедуры блокировки и маркировки являются общими темами. Когда в последний раз обсуждались гидроаккумуляторы? Если ваше растение похоже на большинство, ответ никогда. Почему? На большинстве заводов менеджеры по техническому обслуживанию, производству и безопасности не знают об опасностях. Тем не менее, аккумуляторы могут представлять угрозу безопасности, если потенциальные риски не поняты.

Функция аккумулятора и предварительная зарядка

Аккумулятор – это накопительное устройство в гидравлическом контуре. Это гидравлический эквивалент конденсатора в электрической цепи. Двумя наиболее распространенными типами аккумуляторов являются баллонные и поршневые. Баллон (рис. 1) представляет собой не что иное, как резиновый баллон, отделяющий гидравлическое масло от сухого азота. Сухой азот используется для заполнения внутренней части баллона до уровня предварительного заряда. Предварительная заправка азотом обычно составляет от половины до двух третей максимального давления в системе.

При включении насоса азот сжимается до максимального давления в системе. Настройка пружины компенсатора насоса определяет максимальное давление при использовании насоса с компенсацией давления. Настройка предохранительного клапана регулирует давление в контуре насоса с постоянным рабочим объемом.

На рисунке 2 давление в баллонном аккумуляторе составляет 2000 фунтов на квадратный дюйм (psi).

Поршень в гидроаккумуляторе поршневого типа (рис. 3) отделяет азот от гидравлического масла. Когда масло поступает в аккумулятор, поршень поднимается до тех пор, пока не будет достигнуто максимальное давление. В это время гидравлическое давление и давление азота будут равны.

Когда насос выключен, жидкость под давлением в аккумуляторе должна быть сброшена обратно в бак. Это достигается автоматическим или ручным сбросным клапаном. Если эта жидкость под давлением не стравливается обратно в бак через клапан сброса, аккумулятор останется под давлением.

Тогда аккумулятор становится одноразовым гидравлическим насосом. Если клапан случайно сместится, то жидкость под давлением будет направлена ​​на работу цилиндра или гидравлического двигателя. Это приводит к перемещению груза, что может быть опасным или смертельным для обслуживающего или обслуживающего персонала.

Рис. 4. Электрический клапан сброса давления

Клапаны автоматического сброса аккумулятора

Многие системы включают в себя автоматические сбросные клапаны. Эти клапаны управляются либо гидравлически, либо электрически. Распространенный тип электрического сбросного клапана показан на рис. 4. Когда на соленоид не подается электропитание, пружина клапана сдвигает золотник в открытое положение, как показано на рисунке. Это позволяет любому находящемуся под давлением маслу в аккумуляторе вернуться в бак.

Соленоид на клапане обычно подключается к стартеру электродвигателя. Когда двигатель запускается, на соленоид клапана подается напряжение, в результате чего золотник клапана закрывается. Затем поток от насоса и аккумулятора блокируется обратно в бак.

Итак, если ваши системы оснащены автоматическими клапанами сброса, почему вы должны беспокоиться? Потому что, как и любой другой гидравлический компонент, эти клапаны могут выйти из строя. Клапан может не открыться, что приведет к потере скорости, или не закрыться, что приведет к поддержанию давления в аккумуляторе.

Рассмотрим, что произошло на одном заводе несколько лет назад. Эта система имела клапан сброса с электрическим управлением, который открывался после выключения насоса. На машине были установлены два цилиндра для выдвижения и втягивания двух больших рубительных головок.

Когда машина останавливалась, оператор часто менял ножи на рубильных головках. Оператор соблюдал все меры безопасности завода по блокировке и маркировке машины. Не было письменной процедуры проверки манометра на аккумуляторе, чтобы убедиться, что давление внутри аккумулятора было сброшено обратно в бак через клапан сброса.

Если бы оператор посмотрел на манометр в этом конкретном случае, он бы увидел, что в гидравлических линиях по-прежнему заблокировано давление 1500 фунтов на квадратный дюйм. Чего он не знал, так это того, что клапан сброса аккумулятора не закрылся.

Пока меняли ножи, коллега прополз по подающему транспортеру, делая фотоглаз. Затем на программируемый логический контроллер (ПЛК) был отправлен электрический сигнал, указывающий, что бревно находится на конвейере. Затем ПЛК отправил токовый сигнал для переключения клапанов рубильной головки.

Аккумулятор сбрасывал масло в цилиндры, которые выдвигали рубильные головки, задавливая оператора. Если бы оператор был проинструктирован проверить, упало ли гидравлическое давление до нуля фунтов на квадратный дюйм, когда машина была выключена, он мог бы быть жив сегодня.

Рис. 5. Аккумулятор с неправильной маркировкой

Клапаны сброса с ручным управлением

Другие системы имеют только ручной клапан, который необходимо открыть, чтобы стравить жидкость под давлением из аккумулятора обратно в бак. В этом случае все лица, работающие на машине или рядом с ней, должны знать, где находится клапан и что его следует открыть. Какую подготовку в области гидравлической безопасности проходит новый слесарь или электрик на вашем предприятии? Обычно мало или вообще ничего не говорится о сбросе давления в гидроаккумуляторах.

Одна компания наняла нового механика, который проходил обучение у механика первого класса. Механик класса I не сообщил стажеру об открытии клапана ручного сброса перед началом работы на конкретной машине. Когда слесарь 1-го разряда был в отпуске, стажеру пришлось заменить цилиндр на машине. После того, как он ослабил фитинг на шланге у цилиндра, из линии вышло давление 2800 фунтов на квадратный дюйм.

С него сбили защитные очки, а в глаз влили масло. В результате аварии он теперь носит специальные линзы из-за 40-процентной потери зрения. Если бы существовала письменная процедура достижения состояния нулевой энергии, этой аварии не произошло бы.

Рис. 6. Разбивка аккумулятора без баллона

Сухой азот или воздух?

Аккумуляторы всегда следует заряжать сухим азотом, а не кислородом или сжатым воздухом. Хотя технически сухой азот не является «инертным» газом, он не вступает в реакцию с другими химическими веществами. Кислород и сжатый воздух способствуют горению. На корпусе большинства аккумуляторов есть наклейка с предупреждением о том, что для предварительной зарядки следует использовать только азот.

Несколько лет назад один из наших консультантов работал на заводе и обнаружил аккумулятор с надписью «Опасно: сжатый воздух», как показано на рис. 5. Это было обнаружено всего через два дня после проверки завода отделом охраны труда. Администрация (OSHA). Зачем кому-то ставить этот знак на аккумулятор?

Может быть потому, что у многих дома есть скважина с аккумулятором, предварительно заправленным воздухом? Человек, наклеивший эту наклейку на аккумулятор, скорее всего, подумал, что клапан Шредера, используемый для заправки азотом, очень похож на аккумулятор в его скважинной системе, велосипедной или автомобильной шине.

Также обратите внимание, что фактическая предупредительная наклейка, нанесенная производителем аккумулятора, закрыта куском дерева под зажимом цепи. К счастью, сжатый воздух никогда не использовался в аккумуляторе. Если бы кто-то когда-либо наполнил его сжатым воздухом, как предполагает наклейка, баллон мог бы разорваться, и результатом был бы взрыв или, возможно, пожар на этом заводе. Излишне говорить, что наш консультант немедленно удалил эту наклейку.

Рис. 7. Правильно закрепленный аккумулятор

Монтаж и демонтаж

Аккумулятор должен быть правильно закреплен на монтажном приспособлении. На рис. 6 показана схема аккумулятора без баллона. При сборке аккумулятора после замены мочевого пузыря стопорное кольцо устанавливается вокруг тарельчатого клапана снаружи, и оба вставляются в корпус аккумулятора.

Если корпус гидроаккумулятора не закреплен должным образом, выход из строя стопорного кольца может привести к отсоединению тарельчатого клапана от гидроаккумулятора. Это может привести к тому, что снаряд взлетит, как ракета. На рис. 7 показан правильно зажатый аккумулятор.

Перед снятием и хранением аккумулятора необходимо сбросить давление азота и установить защитный колпачок на клапан Шредера.
