Понятие зануления

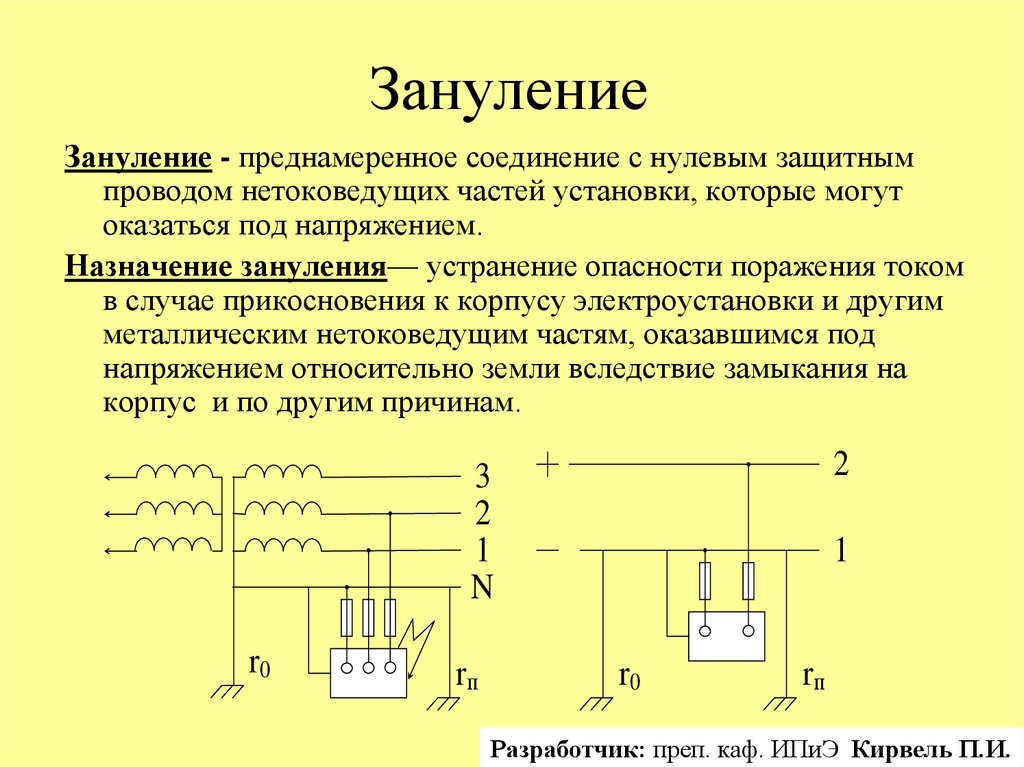

Схема подсоединения потребителя к типовой трёхфазной сети

Согласно ПУЭ оно рассматривается как преднамеренное соединение металлического корпуса электроприбора с нейтралью питающей сети для предупреждения поражения человека опасным напряжением. Чтобы лучше понять, что это такое зануление – сначала нужно разобраться со схемой подсоединения потребителя к типовой трёхфазной сети или подключения 380 вольт (фото справа). Из неё следует, что каждая фаза подключается к нагрузке через защитное устройство (автомат А1 или предохранитель).

Принцип действия такой схемы состоит в следующем:

• При замыкании фазы «В» на корпус К1 электроустановки (из-за износа изоляции, например) за счёт соединения с рабочим нулём PEN ток Iкз короткого замыкания в цепи возрастает.
• В результате срабатывает автомат А1, отключающий эту фазу от нагрузки.

Таким образом, идея зануления с помощью провода ЗП1 состоит в том, чтобы превратить попадание одной фазы на корпус электроприбора в простейшее короткое замыкание на шину PEN или N.

Чем отличается заземление от зануления

Для того чтобы понять, чем же отличается заземление от зануления – потребуется вспомнить, что представляет собой первое из сравниваемых понятий. Известно, что

защита заземлением – это преднамеренное соединение корпуса оборудования, которое вследствие пробоя изоляции может оказаться под высоким напряжением, с простой металлической конструкцией, погруженной в землю (фото слева).

Такое сооружение называется заземляющим контуром (ЗК), наличие которого на любом объекте обеспечивает высокий уровень необходимой защиты.

При рассмотрении, в чем разница заземления и зануления необходимо учитывать следующие их особенности:

• Для того чтобы заземлить от нуля корпус оборудования потребуется специальный контур, в то время как для обустройства зануляющей цепи в нём нет необходимости.
• В системе заземления предусматривается отдельный провод, соединяющий защищаемую конструкцию с ЗУ (при этом проводник зануления пробрасывается из той же точки, но только до входной шины).
• При замыкании через ноль безопасность обеспечивается отключением данной фазы от питающей сети, тогда как при заземлении опасное напряжение снижается до минимального уровня.

В многоквартирных домах условия для обустройства надёжной «земли», как правило, отсутствуют. Именно поэтому в городских квартирах зануление – единственно возможный вариант защиты от опасного потенциала (наряду с нередко используемым УЗО).

Обратите внимание: Все эти способы защиты обеспечивают гарантированное отключение питающей цепи от нагрузки или снижения потенциала на ней.

Разница между заземлением и занулением проявляется в том, что в первом случае отключение питающей цепи происходит за счет стекания опасного тока в землю, а во втором – в результате превышения токовой уставки в автомате. В УЗО, по определению, защита срабатывает из-за появления утечек через тело человека, прикоснувшегося к корпусу неисправного оборудования.

Схема заземления и зануления

Что надёжнее

Сравнивая заземление и зануление по надежности и ответить на вопрос что лучше, необходимо исходить из их назначения, а также из следующих соображений:

1. Эффективность каждого из этих видов защиты зависит от конкретных условий их применения.
2. В соответствии с требованиями ПУЭ зануление применяется лишь в тех случаях, когда нет возможности сделать качественное заземление (этим они и отличаются, по сути).
3. Поскольку скорость срабатывания включенного в фазную цепь автомата или предохранителя не очень высока – зануление считается менее надежным, чем мгновенно срабатывающее УЗО или работающее постоянно заземление.

Еще одним существенным отличием заземления от зануления, заметно снижающим надежность последнего, является зависимость аварийного тока от точки пробоя изоляции на корпус устройства. Если это случается, например в самом начале обмотки электродвигателя, то ток в цепи будет максимальным и защита сработает чётко.

Схема работы системы зануления при пробое изоляции (рисунок слева). Схема поражения человека электрическим током без системы зануления и заземления (рисунок справа)

В случае, когда пробой изоляции окажется ближе к нулевому рабочему проводнику – разность напряжений между точкой замыкания и проводом PEN окажется равной нулю. Вследствие этого оно может не сработать совсем. Именно поэтому защитное зануление используется чаще всего как вынужденная мера, к которой прибегают в отсутствии возможности обустроить надежное заземление (в многоквартирных домах старой застройки, например).

При рассмотрении вопроса о том, как сделать защиту в частном доме, последний решается намного проще. В данном случае все условия для обустройства полноценного заземления электроустановок и электроприборов налицо, защитный контур можно сделать под окном в огороде, например. Последующие действия сводятся к простому соединению ЗК посредством толстого медного проводника с главной заземляющей шиной вводного щитка.

В заключение отметим, что заземление и зануление – это различные подходы к одному и тому же техническому решению, обеспечивающему надежную защиту человека от поражения электрическим током. Выбор того, что лучше, зависит от целого ряда причин, определяемых условиями эксплуатации защищаемого оборудования, а также от преследуемых целей.

Предлагаем Вам ознакомиться с видео о том, чем отличается заземление от зануления.

Заземление и зануление в чем разница между ними?

Содержание:

• 1 Заземление
• 2 Зануление
• 3 Основное отличие

Основное требование эксплуатации бытовых приборов – безопасность. Особенно это относится к приборам, контактирующими с водой. Даже самый малый дефект в электрической проводке внутри аппаратов становится опасным. Прожог изоляции проводов, пробивка между витками электродвигателей или пробивка изоляции нагревательных элементов, все это становится причинами перехода электрического потенциала на корпусы аппаратов. Соприкасаясь с ними, человек получает удар электрическим током. Поэтому стоит позаботиться о том, чтобы в таких ситуациях бытовой прибор не представлял опасности. Для этого существует два способа: заземление и зануление – в чем разница между ними?

Заземление

Что такое заземление – это контур, который соединят бытовые приборы через розетки с землей. Это самый действенный вариант обезопасить себя от удара тока. Можно спокойно прикасаться к металлическим деталям корпуса, не получив при этом неприятных ощущений.

Самое важное, чтобы заземляющий контур имел минимальный показатель сопротивления. Вот почему его собирают из стальных или медных элементов. Меньшее сопротивление дает возможность через проводник пропустить ток большего значения. А сила тока короткого замыкания зависит от мощности прибора (зависимость прямая) и сопротивления проводника (зависимость обратная). То есть, чем больше мощность и меньше сопротивления, тем большей силы ток может пройти по заземляющему элементу.

Часть контура закапывается в грунт рядом с домом, вторая часть – это проводники, соединяющиеся между собой через распределительный щит. Обе части соединяются на улице методом сварки.

Есть еще одно отличие, которая разделяет между собой защитное заземление и зануление. Это толщина проводников, минимальный размер которых составляет 10 мм² для медного провода или 6-8 мм² для стального. При таких величинах можно не бояться появления в сети тока большой силы, который возникает при замыкании внутри агрегатов большой мощности. К примеру, в бойлере (до 6 кВт) или в стиральной машинке (до 2 кВт).

Схема подключения заземления отличается от схемы зануления. В ней присутствует три провода, которые подводятся к розетке: фаза, ноль и земля. При этом конструкция новых розеток и вилок сделана таким образом, чтобы еще до коммутации фазы и нуля в них первыми подключились контакты заземления. Они же при вынимании вилки из розетки отключаются последними. Это уже обеспечивает безопасность. Теперь перейдем конкретно к рассмотрению вопроса: разница между заземлением и занулением.

Зануление

В электрической разводке, собранной по схеме зануления, также присутствуют три провода. Но контакты земля соединены напрямую с нулевыми контактами в распределительном щите. При этом получается, что заземляющий провод и есть нулевой. В системе TN-C, которая присутствует во всех старых домах, подводка к розеткам состоит из двух проводов: фаза и ноль.

Внимание! При установке современной розетки с контактом земля, многие электрики ставят перемычку между нулевым контактом и заземляющим. Это тоже является занулением и конечно, отличается от заземления. Главное, так делать нельзя!

Все дело в том, что нейтраль трансформатора, проведенная по нулевому проводу до распределительного щита, является заземляющим проводником. Именно от названия нулевого провода и названа зануляющая система. Оптимально, если провод PE будет проведен от розетки прямо к распределительному щиту. Если делать перемычку внутри розетки, то при обрыве нулевого проводника N оборвется и заземляющая сеть. Поэтому использовать эту схему категорически запрещается.

В чем минус этого способа. В распределительном щите на фазный контур устанавливается автомат, который отключается при появлении короткого замыкания. Но все дело в том, что это устройство реагирует на силу тока, которая определяется характеристиками вставки внутри автомата. К примеру, на панели может быть указан показатель – 16 А. То есть, он будет реагировать именно на эту силу тока или большую. Все, что меньше данного значения, легко проскакивает, и автомат на это не реагирует. Он не будет разрывать цепь, к примеру, если сила тока короткого замыкания равна 10 амперам. А это величина, которая может нанести увечья человеку. При включенном автомате на металлическом корпусе бытового прибора образуется большой потенциал напряжения.

Основное отличие

Чем отличается заземление от зануления в чисто защитных действиях? Чему отдать предпочтение: занулению или заземлению?

Оба варианта являются заземляющими. Но в системе зануления используется нулевой проводник, который соединяет распределительный щит в доме с контуром заземления, расположенного на подстанции. По сути, получается так, что нейтраль трансформатора подключается напрямую с землей внутри подстанции. При этом от нее отходит один провод – он же нулевой и заземляющий, поэтому имеет обозначение «PEN». В распределительный щит входят два провода: фаза и ноль PEN. Заземляющий провод (PE), проведенный до розеток, соединяется с нулевым PEN в распределительном щитке. То есть, выходящие из дома ноль (N) и земля (PE) соединяются в один проводник PEN, который тянется до трансформатора.

В системе заземления к заземляющей конструкции в подстанции подводится два проводника: ноль (N) и земля (PE). То есть, до распределительного щита идет три провода: фаза, ноль и земля. Этим же количеством они входят в дом и доводятся до розеток. При такой схеме происходит выравнивание потенциалов напряжения между фазой и заземляющим проводником, когда появляется короткое замыкание.

Если сказать короче, то заземление и зануление отличаются между собой так:

• защита человека от напряжения на металлическом корпусе бытового прибора при зануляющей схеме спасает автомат, который разрывает питающую цепь;
• заземляющая схема – это защита с помощью снижения потенциала напряжения на корпусе прибора, за счет отвода тока в грунт.

И хотя задачи обе системы выполняют одну – защита человека, но обеспечивают они эту защиту по-разному.

Теперь, что касается области применения той или иной защиты. В электроустановках, которые работают от напряжения до 1000 вольт, используются пять заземляющих систем: TN-C, TN-C-S, TN-S, TT, IT. Зануление используется в трех первых. Заземление в двух последних.

То есть, зануление соединяется с нейтралью трансформатора или отдельным проводником, или совмещенным с нулевым. Заземляющая разводка сооружается, как отдельно собранная конструкция рядом с домом, она носит аббревиатуру TT. При этом проводник PE никак не связан с проводником PEN.

Разводка IT – это схема с изолированной нейтралью. То есть, в трансформаторной подстанции нейтраль не соединена с заземляющим контуром. От нее отходит нулевой проводник N, который протягивается до распределительного щита в доме. А вот с заземлением напрямую соединяется заземляющий проводник PE, который соединяет этот контур с распределительным ящиком. В этом случае, как и при системе TT, можно установить заземляющую конструкцию около дома, собрав его своими руками. Что даст возможность не тянуть далеко проводник PE. На сегодняшний день это самый идеальный вариант.

Итак, подводя итог разбора: заземление или зануление, отметим, что первую схему лучше всего использовать в частных домах путем установки заземляющей конструкции, вторую в городских квартирах. Тем более, при строительстве многоквартирного дома раньше использовалась схема TN-C, сегодня TN-C-S.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Заземление и зануление — в чем разница? Заземление и зануление электрооборудования

Направленное движение заряженных частиц, называемое электрическим током, обеспечивает комфортное существование современного человека. Без него не работают производственные и строительные объекты, медицинские приборы в больницах, нет уюта в жилье, простаивает городской и междугородний транспорт. Но электричество служит человеку только в случае полного контроля, а если заряженные электроны смогут найти другой путь, то последствия будут плачевны. Для предотвращения непредсказуемых ситуаций применяются специальные меры, главное понимать, в чем разница. Заземление и зануление защищают человека от поражения электрическим током.

Направленное движение электронов осуществляется по пути наименьшего сопротивления. Чтобы избежать прохождения тока через тело человека, ему предлагают другое направление с наименьшими потерями, обеспечивающее заземление или зануление. В чем разница между ними, предстоит разобраться.

Заземление

Заземление — это одна жила или группа из них, соприкасающаяся с землей. С его помощью напряжение, подаваемое на металлический корпус агрегатов, сбрасывается по пути нулевого сопротивления, т. е. на землю.

Такое электрическое заземление и зануление электрооборудования в промышленности актуально и для бытовых приборов со стальными наружными частями. Прикосновение человека к корпусу холодильника или стиральной машины, находящейся под напряжением, не вызовет поражения электрическим током. Для этого используются специальные розетки с заземляющим контактом.

Принцип действия УЗО

Для безопасной эксплуатации промышленного и бытового оборудования применяют устройства защитного отключения (УЗО), автоматические дифференциальные выключатели. Их работа основана на сравнении входящего электрического тока, протекающего по фазному проводу и выходящего из квартиры через нулевой провод.

Нормальный режим работы электрической цепи показывает одинаковые значения тока на названных участках, потоки направлены в противоположные стороны. Для того, чтобы они продолжали уравновешивать свои действия, обеспечивать сбалансированную работу устройств, выполнять монтаж и установку заземления и зануления.

Пробой на любом участке изоляции приводит к протеканию тока на землю через поврежденное место с обходом рабочего нулевого проводника. В УЗО отображается перекос токов, устройство автоматически размыкает контакты и пропадает напряжение во всей рабочей цепи.

Для каждого отдельного режима работы предусмотрены различные настройки отключения УЗО, обычно диапазон настроек составляет от 10 до 300 мА. Устройство срабатывает быстро, время выключения составляет секунды.

Эксплуатация заземляющего устройства

Для подключения заземляющего устройства к корпусу бытового или промышленного оборудования используется РЕ-проводник, который выводится из щитка отдельной линией со специальным выводом. В конструкции предусмотрено соединение корпуса с землей, что и является целью заземления. Отличие заземления от зануления в том, что в начальный момент при включении вилки в розетку рабочий ноль и фаза в оборудовании не переключаются. Взаимодействие пропадает в последний момент, когда открывается контакт. Таким образом, заземление корпуса имеет надежный и постоянный эффект.

Два способа заземлителя

Системы защиты и отвода подразделяются на:

• Искусственные:
• Естественные.

Искусственное заземление предназначено непосредственно для защиты оборудования и людей. Для их монтажа необходимы горизонтальные и вертикальные стальные металлические продольные элементы (часто используются трубы диаметром до 5 см или уголки № 40 или № 60 длиной от 2,5 до 5 м). Таким образом, заземление и заземление различны. Отличие в том, что для качественной пристрелки требуется специалист.

Естественные заземлители применяются в случае их близости к объекту или жилому дому. В качестве защиты располагаются в земле трубопроводы из металла. Не использовать в защитных целях магистрали с горючими газами, жидкостями и те трубопроводы, наружные стенки которых обработаны антикоррозионным покрытием.

Природные объекты служат не только для защиты электроприборов, но и выполняют свое основное назначение. К недостаткам такого соединения можно отнести доступ к трубопроводам достаточно широкого круга лиц из соседних служб и ведомств, что создает опасность нарушения целостности соединения.

Обнуление

Кроме заземления, в некоторых случаях с помощью обнуления нужно различать отличия. Заземление и зануление напряжения стока, только сделать это можно разными способами. Второй способ заключается в электрическом соединении корпуса, в нормальном состоянии не находящегося под напряжением, и вывода однофазного источника электроэнергии, нулевого проводника генератора или трансформатора, источника постоянного тока в его средней точке. При занулении напряжение с корпуса сбрасывается на специальный распределительный щит или короб трансформатора.

Зануление применяется в случаях непредвиденных скачков напряжения или пробоя изоляции корпуса промышленных или бытовых приборов. Происходит короткое замыкание, приводящее к перегоранию предохранителя и мгновенному автоматическому отключению, в этом отличие заземления от зануления.

Принцип зануления

Переменные трехфазные цепи используют нулевой проводник для различных целей. Для обеспечения электробезопасности с его помощью получают эффект короткого замыкания и генерируемого на корпусе напряжения с фазным потенциалом в критических ситуациях. В этом случае появляется ток выше номинального значения автоматического выключателя и контакт прекращается.

Устройство зануления

Чем отличается заземление от зануления можно увидеть на примере подключения. Корпус подключается к отдельному проводу отдельным проводом на распределительном щите. Для этого подключите третий провод электрического кабеля к розетке с помощью предусмотренной клеммы в розетке. У этого метода есть недостаток, заключающийся в том, что для автоматического отключения необходим ток, больший заданных параметров. Если в штатном режиме устройство отключения обеспечивает работу устройства с силой тока 16 Ампер, то небольшие разрывы тока продолжают протекать без отключения.

После этого становится понятно, в чем отличие заземления от зануления. Организм человека под воздействием силы тока в 50 миллиампер не выдержит и наступит остановка сердца. Зануление от таких индикаторов тока защитить не может, так как его функция заключается в создании нагрузок, достаточных для размыкания контактов.

Заземление и зануление, в чем разница?

Между этими двумя способами есть отличия:

• При заземлении избыточный ток и напряжение, образующиеся на корпусе, отводятся непосредственно на землю, а при сбросе сбрасываются в ноль в щитке;
• Заземление является более эффективным способом защиты человека от поражения электрическим током;
• При использовании заземления безопасность достигается за счет резкого снижения напряжения, а применение зануления обеспечивает отключение участка линии, в котором происходит пробой на корпус;
• При выполнении зануления, для правильного определения нулевых точек и выбора способа защиты вам потребуется помощь специалиста-электрика, а сделать заземление, собрать контур и углубить его в землю может любой домашний мастер.

Заземление — система снятия напряжения через треугольник в земле из металлического профиля, приваренного в местах соединения. Правильно устроенный контур обеспечивает надежную защиту, но при этом необходимо соблюдать все правила. В зависимости от требуемого эффекта выбирают заземление и зануление электроустановок. Отличие зануления в том, что все элементы устройства, не находящиеся под током в обычном режиме, подключаются к нулевому проводу. Случайный контакт фазы с зануленными частями прибора приводит к резкому скачку тока и отключению оборудования.

Сопротивление нейтрального нейтрального провода в любом случае меньше, чем такое же значение контура в земле, поэтому при КЗ возникает КЗ, что в принципе невозможно при использовании заземляющего треугольника. После сравнения производительности двух систем становится понятно, в чем разница. Заземление и зануление различаются по способу защиты, так как важна вероятность выгорания нулевого провода со временем, и за этим необходимо постоянно следить. Зонирование часто применяют в многоэтажных домах, так как не всегда есть возможность устроить надежное и полное заземление.

Заземление не зависит от фазировки устройств, тогда как для устройства зануления необходимы определенные условия подключения. В большинстве случаев первый способ преобладает на предприятиях, где предусмотрены повышенные требования безопасности. Но и в домашних условиях в последнее время часто устраивают контур для отвода возникающих чрезмерных напряжений прямо в грунт, это более безопасный метод.

Защита по заземлению касается непосредственно электрической цепи, после пробоя изоляции из-за протекания тока на землю напряжение значительно снижается, но сеть продолжает работать. При обнулении отрезок линии полностью отключается.

Заземление в большинстве случаев применяют в линиях с изолированной изолированной нейтралью в системах ИТ и ТТ в трехфазных сетях напряжением до 1000 вольт и выше для систем с нейтралью в любом режиме. Применение зануления рекомендуется для линий с заземленным нейтральным проводом в сетях TN-CS, TN-C, TN-S с наличием N, PE, PEN проводников, в этом разница. Заземление и зануление, несмотря на различия, являются системами защиты человека и приборов.

Полезные термины по электротехнике

Для понимания некоторых принципов выполнения защитного зануления, заземления и отключения необходимо знать:

Имитатор нейтрали — это нулевой провод от генератора или трансформатора, непосредственно подключенный к контуру заземления.

Может быть выходом от источника переменного тока в однофазной сети или точкой полюса источника постоянного тока в двухфазных линиях, а также средним выходом в трехфазных сетях постоянного тока.

Изолированная нейтраль — нулевой провод генератора или трансформатора, не соединенный с контуром заземления или контактирующий с ним через сильное поле сопротивления от сигнализаторов, защитных устройств, измерительных реле и других устройств.

Принятые обозначения заземляющих устройств в сети

Все электроустановки с присутствующими в них заземлителями и нулевыми проводами должны быть в обязательном порядке маркированы. Обозначения наносятся на шины в виде буквенного обозначения РЕ с переменно чередующимися поперечными или продольными одинаковыми полосами зеленого или желтого цвета. Нейтральные нулевые жилы маркируются синей буквой N, поэтому обозначаются заземление и зануление. Описание для оборонительного и рабочего нуля заключается в нанесении буквенного обозначения PEN и окраске синим тоном по всей длине с зелено-желтыми наконечниками.

Буквенное обозначение

Первые буквы в пояснении к системе указывают на выбранный характер заземляющего устройства:

• Т — подключение источника питания непосредственно к земле;
• I — все токоведущие части изолированы от земли.

Вторая буква служит для описания токопроводящих частей относительно соединения с землей:

• Т указывает на обязательное заземление всех открытых частей, находящихся под напряжением, независимо от типа соединения с землей;
• Н — указывает на то, что защита открытых частей по току осуществляется через глухозаземленную нейтраль от источника питания напрямую.

Буквы, стоящие через тире N, сообщают о характере этого соединения, определяют способ устройства нулевой защитной и рабочей жил:

• S — защита PE нулевой и N-рабочей жил выполняется отдельными проводами;
• С — один провод используется для защитного и рабочего нуля.

Типы систем защиты

Классификация систем является основным признаком, по которому устраивают защитное заземление и зануление. Общие технические сведения описаны в части третьей ГОСТ Р 50571.2-94. В соответствии с ним заземление выполняется по схемам ИТ, ТН-КС, ТН-С, ТН-С.

Система TN-C была разработана в Германии в начале 20 века. Он предусматривает объединение в одном кабеле рабочего нулевого провода и защитного провода. Недостаток в том, что при обнулении или другом нарушении соединения на корпусах оборудования появляется напряжение. Несмотря на это, система используется в некоторых электроустановках и до нашего времени.

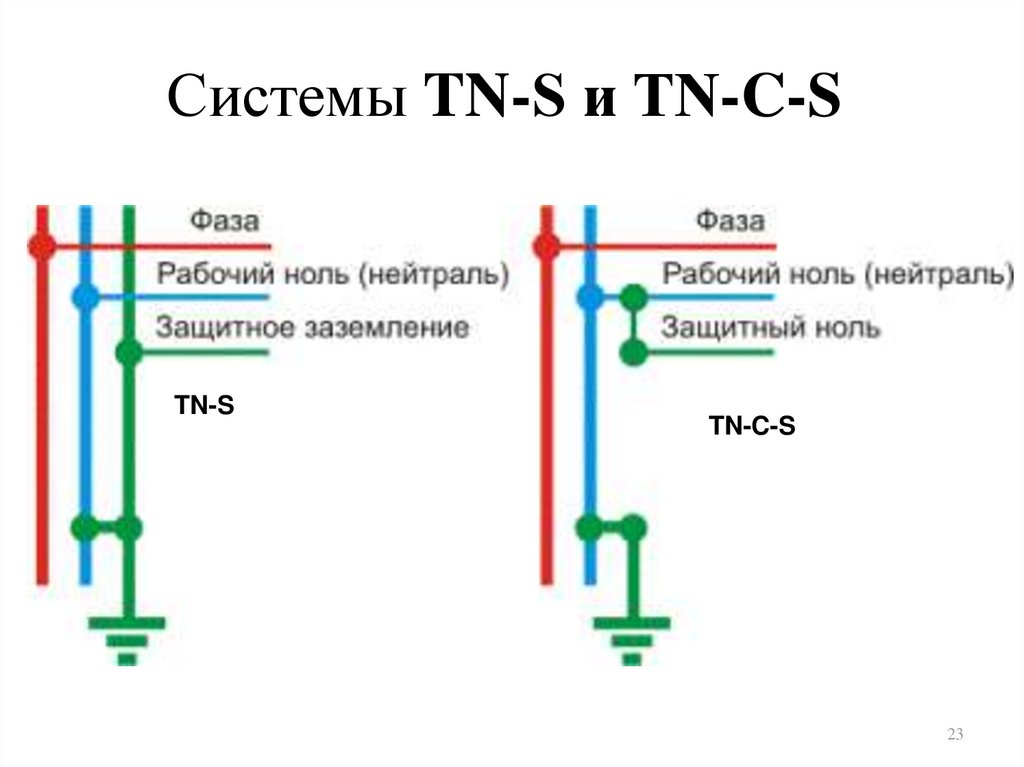

Системы TN-CS и TN-S предназначены для замены неудачной схемы заземления TN-C. Во второй схеме защиты два вида нулевых проводов отделялись непосредственно от экрана, а контур представлял собой сложную металлическую конструкцию. Эта схема оказалась удачной, так как при отключении нулевого провода линейное напряжение на кожухе электроустановки отсутствовало.

Система TN-CS отличается тем, что разделение нулевых проводов производится не сразу от трансформатора, а примерно посередине магистрали. Это не было удачным решением, так как если обрыв нуля произойдет до точки отрыва, то электрический ток на корпусе будет представлять угрозу для жизни.

Схема подключения для системы ТТ предусматривает прямое соединение токоведущих частей с землей, при этом все открытые части электроустановки при наличии тока подключаются к контуру заземления через заземлитель, не зависящий от нулевого провода генератора или трансформатора.

На системе ИТ блок защищен, проведено заземление и зануление. В чем разница между этим подключением и предыдущей схемой? В этом случае происходит передача избыточного напряжения с корпуса и открытых частей на землю, а изолированная от земли нейтраль источника заземляется с помощью устройств с большим сопротивлением. Эта схема устроена в специальном электрооборудовании, в котором должна быть повышенная безопасность и устойчивость, например, в медицинских учреждениях.

Типы систем зануления

Система зануления ПНГ имеет простую конструкцию, в которой нулевой и защитный проводники совмещены по всей длине. Именно для комбинированного провода и используется аббревиатура. К недостаткам можно отнести повышенные требования к согласованному взаимодействию потенциалов и сечений проводников. Система успешно применяется для нейтрализации трехфазных сетей асинхронных агрегатов.

Не допускается выполнение защиты таким способом в групповых однофазных и распределительных сетях. Запрещается совмещать и заменять функции нулевого и защитного кабелей в однофазной цепи постоянного тока. В них используется дополнительный нулевой провод с маркировкой ПУЭ-7.

Существует более совершенная система зануления электроустановок, питающихся от однофазной сети. В нем совмещенный общий проводник PEN подключается к глухой нейтрали в источнике тока. Разделение на жилы N и PE происходит в месте ответвления магистральной линии к однофазным потребителям, например, в подъезде многоквартирного жилого дома.

В заключение следует отметить, что защита потребителей от поражения электрическим током и повреждения бытовых электроприборов при скачках напряжения является основной задачей энергоснабжения. Разница между заземлением и занулением объясняется просто, понятие не требует специальных знаний. Но в любом случае меры по поддержанию безопасности бытовых электроприборов или промышленного оборудования должны проводиться постоянно и на должном уровне.
