Расход арматуры на 1 куб м. бетона.

Admin

При любых работах с бетоном стоит уделить особое внимание расчёту арматуры. Нехватка арматуры снижает прочность всей конструкции, а её перерасход влечет за собой лишнюю трату денег. В этой статье мы подробно рассмотрим вопрос сколько надо арматуры на куб бетона.

От чего зависит норма расхода арматуры на 1 куб бетона

При различных типах строения используется разное количество арматуры. Сама арматура разнится по классу и весу. По площади сечения арматуры можно узнать вес 1 метра. Более подробно о классах и видах арматуры можно прочитать в специальной статье: арматура, виды, характеристики, выбор, вязка, гибка арматуры.

Для вычисления количества связки и арматуры в 1 м³ объема бетона потребуется такая информация:

  • Тип фундамента.
  • Площадь сечения прутьев и их класс.
  • Общий вес здания.
  • Тип почвы.

Различают несколько основных типов бетонных фундаментов: ленточный, плитный и столбчатый. Более подробно о выборе типа фундамента и характеристках каждого из них можно прочитать в статье: выбор типа фундамента, его расчёт, технологии строительства фундамента. В этой же статье можно узнать о расчёте веса здания и как учитывать тип грунта при выборе типа и размеров фундамента.

Арматурная конструкция для фундамента.

Не смотря на большие различия в возможных конфигураций фундамента, есть общие рекомендации. Так для строительства небольшого деревянного домика потребуется арматура с сечением не больше 10 мм. Для создания фундамента большого кирпичного дома потребуется уже не меньше 14 мм в толщину. Прутья устанавливаются в фундаменте всреднем через 20 см от друг друга. В связке находятся 2 пояса: верхний и нижний. Измерив общую длину и глубину фундамента можно с точностью определиться, сколько метров арматуры и уже исходя из этих чисел посчитать их суммарный вес. При этом стоит учитывать, что арматуру не надо сильно заглублять, так как основное растяжение создается на поверхности.

Согласно строительным нормам на 1 кубический метр бетона расходуется не менее 8 килограмм арматуры.

Расчёт расхода арматуры на 1 куб.м. для ленточного фундамента

Для примера рассмотрим ленточный фундамент размерами: 9 на 6 метров, шириной ленты 40 см и высотой 1 метр. Сделаем усредненный типовой расчёт, который вполне подойдет для грунта не подверженного сильному пучению. Каркас состоит из рядов: горизонтальных, вертикальных и поперечных.

Сначала рассчитаем горизонтальную арматуру. Между горизонтальными рядами арматуры расстояние в 30 см, и сами ряды должны быть в бетоне на глубине 5 см от поверхности. Значит для фундамента высотой 1 метр требуется 4 ряда арматуры. Если фундамент шириной до 40 см то в каждом ряду ставятся по 2 арматурных прута.  Периметр нашего фундамента равен 30 метров. По всему периметру фундамента проходит 4 ряда, и в каждом 2 прута. Значит всего 8 прутов по периметру фундамента. Находим общую длину горизонтальной арматуры 30*8=240 м. Что при её диаметре в 12 мм (0. 888 кг за метр прута) получится 240*0.888=213 килограмм.

Расчёт расхода арматуры на куб бетона. На данной схеме арматура уложена в два ряда по три прута в каждом.

Отступы арматуры от края бетона на 5 см служат для создания защитного слоя бетона вокруг арматуры. Для фиксации арматуры на нужно расстоянии от опалубки до и во время заливки бетона используются специальные подставки или фиксаторы для арматуры. Более подробно о том, что такое защитный слой бетона и о видах фиксаторов Вы можете прочитать в специальной статье: фиксаторы для арматуры, их виды, характеристики, правильное использование.

Поперечная арматура нужна для связи горизонтальных и вертикальных рядов. Для этих целей применяется арматура диаметром в 6 мм (0.222 кг за кг) при шаге в 30 см. Длинна каждого поперечного прутка в горизонтальной плоскости равна 30 см. В вертикальной — 90 см. От ширины и высоты фундамента мы отняли по 5 см с каждой стороны для создания защитного слоя бетона.  В одном сечении получаем 4 прутка по 30 см и 2 прутка по 90 см. Получается, что в одном сечении 4*30+2*90= 300 см или 3 метра арматуры. Шаг сечений 0.3 метра, зная длину ленточного фундамента, находим общее количество поперечных сечений: 30/0.3=100 шт. Тогда общая длина поперечной арматуры 3*100=300 м. А вес 300*0,222=66,6кг.

Суммарный вес армированной системы выйдет 213+66,6=279,6 кг для ленточного фундамента 6 на 9 м то есть объемом 12 куб м.

Таким образом, для рассматриваемого ленточного фундамента на 1 кубический метр бетонного раствора расход арматуры:

  • диаметром 12 мм: 213/12=17,8 кг на 1 м куб бетона,
  • диаметром 6 мм: 66,6/12=5,6 кг на 1 м куб бетона.

Композитная арматура в среднем в 4 раза легче, чем сталь, потому для вычисления её расхода можно делить вес арматуры в четыре раза.

Ориентировочные показатели расхода арматуры на 1 кубический метр бетона для разных типов фундамента:

  • для столбчатого фундамента — 10 кг на 1 куб м бетона;
  • для ленточного фундамента — 20 кг на 1 куб м бетона;
  • для плиточного фундамента — 50 кг на 1 куб м бетона.

Для того чтобы посчитать сколько арматуры нужно на 1 кубический метр бетона более точно, следует сделать точный расчёт арматуры для фундамента. Для этого можно воспользоваться более подробными материалами на странице: расчёт арматуры.




Сколько арматуры на 1 м3 бетона для фундамента: расход, норма

  1. Использование железобетонных конструкций в частном строительстве
  2. Как определить расход арматуры
  3. Количество арматуры для укрепления фундамента

При возведении крупных промышленных и жилых строительных объектов вопроса о том, сколько арматуры требуется на заливку 1 м3 бетона, не возникает: нормы ее расхода регулируются соответствующими ГОСТами (5781-82, 10884-94) и изначально закладываются в проект. В частном строительстве, где мало кто обращает внимание на требования нормативных документов, придерживаться норм расхода арматурных изделий все-таки следует, так как это позволит создать надежные бетонные конструкции, которые прослужат вам долгие годы. Для определения таких норм можно воспользоваться несложной методикой, позволяющей вычислить их с помощью несложных расчетов.

Арматурный каркас напрямую определяет эксплуатационные характеристики фундамента

Использование железобетонных конструкций в частном строительстве

Цемент, как всем хорошо известно, является материалом, без которого нельзя обойтись в строительстве. То же самое можно сказать и о железобетонных конструкциях (ЖБК), создаваемых посредством армирования цементного раствора металлическими прутками для повышения его прочности.

Как в капитальном, так и в частном строительстве могут использоваться и монолитные, и сборные ЖБК. Наиболее распространенными типами последних являются фундаментные блоки и готовые плиты перекрытия. В качестве примеров монолитных конструкций, выполненных из железобетона, можно привести заливной фундамент ленточного типа и цементные стяжки, которые предварительно армируются.

Строительство ленточного фундамента



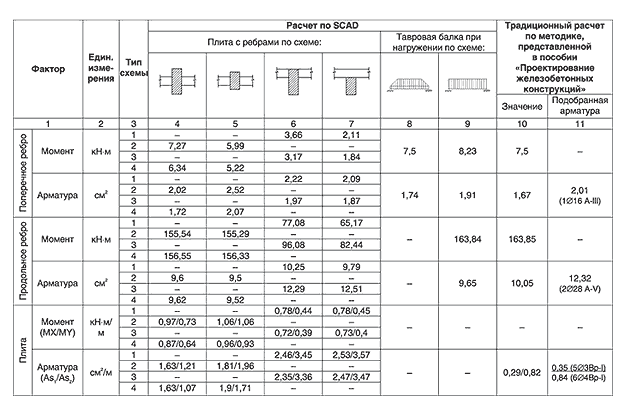

В тех случаях, когда строительство выполняется в местах, куда затруднена подача подъемного крана, плиты перекрытия также могут выполняться монолитным способом. Поскольку такие ЖБК являются очень ответственными, то при их заливке следует строго соблюдать расход арматуры на куб бетона, оговоренный в вышеуказанных нормативных документах.

Монтаж конструкций из арматуры в условиях частного строительства лучше всего выполнять при помощи вязальной проволоки из стали, так как использование для этих целей сварки может не только ухудшить качество и надежность создаваемого каркаса, но и увеличить стоимость выполняемых работ.

Дорогостоящий пистолет для вязки арматуры успешно заменяется самодельным крючком, согнутым из проволоки и закрепленным в патроне шуруповерта




Как определить расход арматуры

Нормы расхода арматурных элементов, рассчитываемые на м3 конструкций из железобетона, зависят от целого ряда факторов: назначения таких конструкций, используемых для создания бетона цемента и добавок, которые в нем присутствуют. Такие нормы, как уже говорилось выше, регулируются требованиями ГОСТов, но в частном строительстве можно ориентироваться не на этот нормативный документ, а на Государственные элементарные сметные нормы (ГЭСН) или на Федеральные единичные расценки (ФЕР).

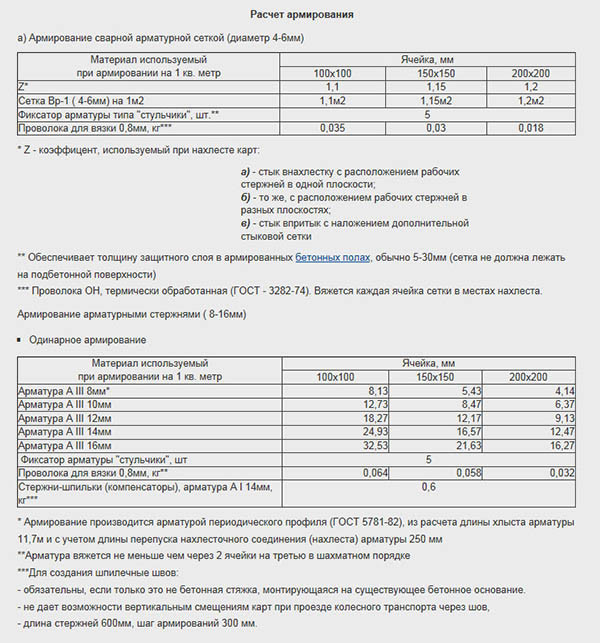

Так, согласно ГЭСН 81-02-06-81, для армирования монолитного фундамента общего назначения, объем которого составляет 5 м3, нужно использовать 1 тонну металла. При этом металл, под которым и подразумевается арматурный каркас, должен быть равномерно распределен по всему объему бетона. В сборнике ФЕР, в отличие от ГЭСН, средний расход арматуры в расчете на 1 м3 бетона приводится для конструкций различных типов. Так, по ФЕР, для армирования 1м3 объемного фундамента (до 1 м в толщину и до 2 м в высоту), в котором имеются пазы, стаканы и подколонники, нужно 187 кг металла, а для бетонных конструкций плоского типа (например, бетонного пола) – 81 кг арматуры на 1 м3.

Расчетная масса 1 м стальной арматуры



Удобство использования ГЭСН заключается в том, что с помощью этих нормативов можно также определить точное количество раствора бетона, используя для этого коэффициенты, учитывающие трудно устранимые отходы арматуры, которая в таком растворе будет содержаться.

Однако, конечно, определить более точное количество арматуры, которое вам потребуется для бетона фундамента или перекрытия, позволяют вышеуказанные ГОСТы.

Минимальные нормативные диаметры арматуры

Параметры арматуры в зависимости от ее диаметра



Количество арматуры для укрепления фундамента

Для того чтобы определить количество арматуры, которое необходимо для укрепления бетона, требуется учесть следующие данные:

  • тип фундамента, который может быть столбчатым, плитным или ленточным;

  • площадь фундамента (в м2) и его высота;

  • диаметр арматурных прутков, а также их тип;

  • тип грунта, на котором возводится строение;

  • общий вес строительной конструкции.

Принцип армирования ленточного фундамента



Для армирования фундаментов плитного и ленточного типов преимущественно применяются изделия с ребристым профилем класса A-III и размерами поперечного сечения не меньше 10 мм. В качестве элементов для соединения каркасных решеток допускается использование арматуры гладкого типа и меньшего сечения. Бетон монолитного фундамента для тяжелых строений армируется прутками большего сечения – 14–16 мм.

Арматурный каркас состоит из нижнего и верхнего поясов, в каждом из которых прутки укладываются таким образом, чтобы размер формируемых ячеек составлял приблизительно 20 см. Пояса соединяются между собой вертикальными прутьями, которые фиксируются при помощи вязальной проволоки. Высота и площадь фундамента позволит вам определить, сколько метров арматуры вам потребуется для укрепления бетона. Зная расход арматуры на 1 м3 вашей ЖБК, вы сможете подобрать размер поперечного сечения прутков, который будет зависеть от толщины фундамента.

Схема раскладки арматуры ленточного фундамента




После того как вы определите, сколько арматуры вам будет нужно, вы должны распределить конструкцию из нее таким образом, чтобы на 1 м3 бетона приходилось требуемое количество массы металла. Создавая арматурный каркас, следует обращать внимание на то, чтобы все его элементы были покрыты слоем бетона толщиной не меньше 50 мм.

Определить, сколько нужно арматуры для укрепления ленточного фундамента, несколько проще, чем для более массивных конструкций из бетона. В этом случае также следует придерживаться норм, оговоренных в ФЕР – 81 кг металла на 1 м3 раствора бетона. Ориентироваться следует на размеры вашего ленточного фундамента. Например, если его ширина не превышает 40 см, то на формирование одного армирующего пояса можно пустить два прута с поперечным сечением 10–12 мм. Соответственно, если ширина больше, то и количество арматурных прутков в ряду следует увеличить.

Расчетные площади пеперечного сечения в зависимости от количества стержней



Для фундаментов, глубина которых не превышает 60 см, арматурный каркас создают из двух уровней. Если глубина больше, то количество уровней каркаса рассчитывают так, чтобы они располагались на расстоянии 40 см друг от друга. Для соединения армирующих поясов между собой, как уже говорилось выше, используются вертикальные перемычки, которые монтируют по всей длине каркаса, располагая их с шагом 40–50 см.

Способы армирования углов

Составив несложный чертеж вашего будущего армирующего каркаса и проставив на нем все размеры, вы сможете легко рассчитать, сколько всего метров прутков определенного диаметра вам будет нужно. Вычислив общую длину прутков, вам нужно будет разделить ее на стандартную длину арматуры (5 или 6), и вы узнаете, сколько таких прутков надо приобрести.

Если вы собираетесь заливать ленточный фундамент для легкого строения, а почва на вашем участке крепкая, то для укрепления бетона можно использовать арматуру сечением и до 10 мм, создавая из нее каркас по описанной выше методике.
