Фундамент по финской технологии. УФФ утепленный финский фундамент — что это такое, обзор технологии устройства. Финский утепленный фундамент


Что такое Утепленная Шведская Плита (УШП) и Утепленный Финский Фундамент (УФФ)

Но тем не менее, в наше время, под каркасные дома в этих областях , в основном, используются 2 типа фундаментов. Первый из них уже хорошо известен в России по аббревиатуре УШП (утепленная шведская плита) — на подобной плите в основном строят дома в Швеции и Норвегии. В Финляндии же более распространен другой тип фундамента, который пока не получил у нас широкого распространения и известен «посвященным» под аббревиатурой УФФ — Утепленный Финский Фундамент. Строго говоря финским его назвать сложно, так как на подобном типе фундамента делают дома и в Норвегии, да и в России, его более простая модификация хорошо известна.

Теперь обо всем по-порядку.

УШП — Утепленная Шведская ПлитаВначале немного хвастовства :). Многие знают, что в Россию информацию об УШП принес пользователь Форумхауса известный как Владимир «Таллин». Но вот совсем не многие при этом знают, что само название «Утепленная Шведская Плита» придумал именно я :).

А произошло это следующим образом.

Впервые про подобный фундамент заикнулся один товарищ из Германии, написавший на форумхаусе о том, что строительство подобного типа фундамента, идеально подойдет под каркасный дом . Именно тогда, то что потом стали называть УШП, впервые был опродемонстрировано российской интернет общественности. Было это в июне 2008 года.

К сожалению, с подачи популярного тогда на Форумхаусе строителя, автора шЫдевра под названием Русский Силовой Каркас (Он же РСК, он же впоследствии — Рашен Страшен Каркашен) — товарищ из Германии был затравлен, а его идеи были провозглашены еретическими и для загадочной русской души — неподходящими (кстати впоследствии этот гениальный строитель получил срок, за мошенничество).

Второе пришествие УШП произошло в 2009 году. Тогда на форуме появился новый участник, ныне широко известный — Владимир «Таллин». В одной из тем форумхауса, он рассказал о фундаменте своего дома в Эстонии, который ему не то спроектировал, не то построил строитель из Швеции (Родина отечественной УШП — шведская фирма Dorocell).

Так уж получилось, что на эту тему наткнулся ваш нескромный слуга. То есть я :). А так как я в то время впитывал все доступные знания по каркасному домостроению как губка и попутно был модератором на Форумхаусе, то оценив потенциал идеи, выделил сообщения Владимира «Таллина» в отдельную ветку и немного подумав, назвали ее «Утепленная Шведская Плита». А затем всячески оберегал Владимира на начальных этапах, от попыток травли отечественными любителями заливать плиты по 40см толщиной.

Название к фундаменту прилипло, а Владимир стал «гуру», к которому всем обращались за советом. Про эту историю мне недавно напомнил сам Владимир Таллин, на том же Форумхаусе

Поэтому могу совершенно честно сказать — в том, что УШП получило такое распространение, есть определенная моя личная заслуга. Но перейдем к делу

Общий принцип строительства УШП можно описать следующим образом: это некое огромное «корыто» из пенопласта «фундаментных» марок (способных выдержать большие нагрузки при небольшой относительной деформации). Корыто, представляющее из себя несъемную опалубку, собирается на подготовленной песчано щебеночной подушке обеспечивающей дренаж. Затем в этом корыте укладывается арматурный каркас и сетка, к которой, согласно планировке помещений, закрепляется труба для водяных теплых полов и раскидываются другие коммуникации — водоснабжение, канализация и иногда электрика. Затем все это заливается бетоном и по хорошему, затирается «вертолетами» для получения максимально готовой под финишную отделку поверхности плиты. Важно так же отметить, что плита не простая, а с ребрами жесткости под несущими стенами. То есть толщина плиты отличается под несущими стенами от остальной поверхности.

Это было грубое, примерное, описание того, на что похожа УШП. Ниже вы можете увидеть типичную конструктивную схему:

Оригинальная схема шведской фирмы Dorocell

Оригинальная схема шведской фирмы Dorocell

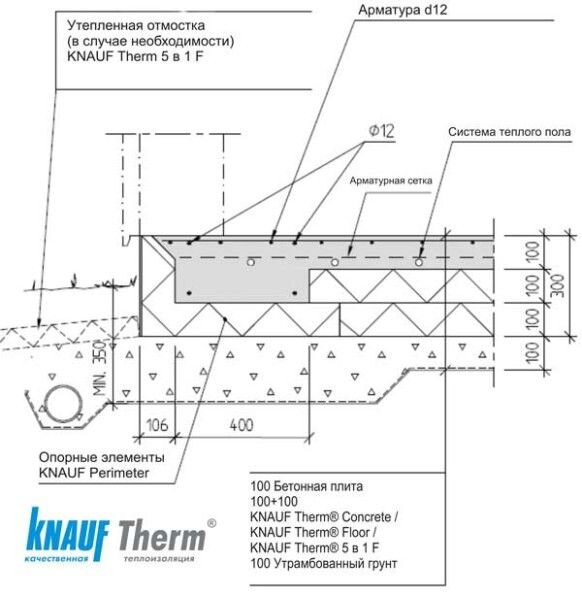

Интерпретация от Knauf

  Преимущества строительства УШП- Мы получаем утепленный фундамент-плиту, с отделкой цоколя, подходящую для большинства грунтов- При качественном исполнении, получаем готовое под финишную отделку перекрытие первого этажа- Интегрированные в плиту коммуникации — разводка водопровода, канализации, части электрики и т.п.- Система дренажа и водоотведения вокруг дома- Практически готовая комфортная, низкотемпературная система отопления водяными теплыми полами — к которой достаточно просто подключить котельное оборудование- Утепление самой плиты и отмостки вокруг дома, убирает явления морозного пучения, которые могут стать большой проблемой для более традиционных лент и плит.- Энергоэффективность. Это один из самых энергоэффективных вариантов фундаментов — позволяющий экономить на отоплении- УШП является высокоэффективным теплоаккумулятором, убирая один из часто упоминаемых недостатков каркасных домов — низкую теплоемкость.Другими словами, строительство УШП в том, что это комплексное решение. Все то же самое можно получить и отдельно. Но делая все отдельно и сложив в совокупности затраты, с 90% вероятностью — у вас получится более дорогое решение.

  Недостатки УШПРазумеется у УШП есть и недостатки, о которых стоит упомянуть. Правда часть из них, относится и к другим плитным фундаментам.

- УШП идеально подходит для ровных участков. На участках с уклоном, строительство УШП как и любого другого плитного фундамента, может вылиться «в копеечку»- УШП подходит для многих типов грунтов, но не для всех. Например с очень большой осторожностью нужно подходить к строительству УШП на торфяниках и других грунтах с очень низкой несущей способностью.- Требовательность к квалификации исполнителей. Так как в плиту входит много коммуникаций, требующих грамотной разводки, то далеко не все «строители с опытом» смогут взяться за такой фундамент и не накосячить- Низкий цоколь. Недостаток условный, но тем не менее, многих напрягает то, что уровень пола в доме практически с уровнем земли за стеной. - Российский менталитет привык к высоким цоколям, тогда как в УШП вся толщина конструкции составляет 30см. из которых обычно над землей торчит дай бог 20.- Материалоемкость. Особенно это актуально сейчас (осень 2014) — когда из за роста курсов валют и санкций, многие материалы имеющие в своей основе импортное сырье (тот же пенопласт) резко дорожают.- Несмотря на энтузиазм и примеры строительства даже достаточно тяжелых каменных домов на УШП, все таки это фундамент, рассчитанный в первую очередь на более легкие — каркасные и деревянные дома- Ощутимые разовые финансовые вливания на первоначальном этапе. Минус условный, так как делать все по отдельности, в итоге будет дороже. Зато можно растянуть затраты по времени.- Ремонтопригодность коммуникаций. Минус условный, так как большинство материалов, используемых в современных системах инженерных коммуникаций, рассчитаны на сроки, явно превышающие наши с вами жизни. Решения же для ремонтопригодности основных коммуникаций (канализация, водоснабжение) есть, но требуют дополнительных затрат. Так что нужно хорошо подумать, насколько оно надоСколько стоит построить УШП?Опять же, частый вопрос — сколько все это удовольствие стоит. В ценах лета 2014 года, средняя стоимость строительства УШП в Санкт-Петербурге составляла порядка 6-6,5тр за м2. В Москве цены были подороже, в среднем 7,5-8тр за м2 в зависимости от степени «раскрученности» и квалификации исполнителей. По другим регионам информации у меня нет. К сожалению, учитывая резкое падение курса рубля и большое количество «имортозависимых» материалов в УШП, цена на нее в следующем году заметно повысится.

То есть строительство УШП 100м2 в среднем обошлась бы заказчику в 600-800тр, в зависимости от региона и аппетитов подрядчика. Сумма не маленькая. Но вернитесь к преимуществам УШП и прикиньте, сколько по отдельности будет стоить — плита, утепление фундамента, стяжка с теплым полом, дренаж, коммуникации и т.п. Возможно, когда вы сложите все затраты, цена УШП покажется уже не такой уж и огромной. Одна только система отопления в оценке «профильных специалистов» может потянуть на 300-400тр.

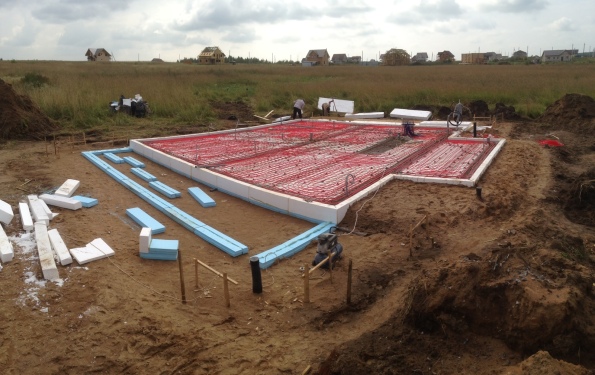

УШП перед заливкой бетоном, с разведенными трубами теплого пола

УШП перед заливкой бетоном, с разведенными трубами теплого пола

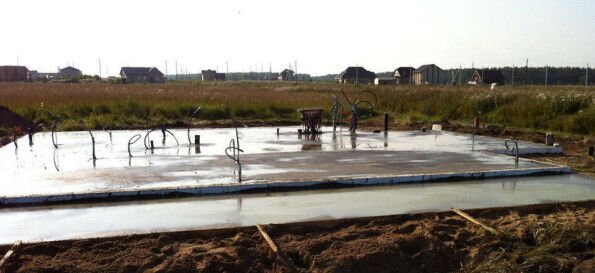

После заливки. Снаружи остались только выходы коммуникаций и коллектор теплого пола

УФФ — Утепленный Финский ФундаментЭтот фундамент еще не так популярен как УШП, но уверен, что свое он возьмет. Строго говоря, аббревиатура УФФ появилась на том же Форум хаусе, когда данный тип надо было как то отличить от всех других. Пробовали называть и утепленной финской плитой (УФП) и как то еще, но УФФ это не совсем плита.

Вообще то подобная конструкция хорошо используется в России давно и известна как «лента с полами по грунту». Правда, отличия УФФ от самых простых полов по грунту, практически такое же, как у УШП от «простой» железобетонной плиты.

Своим появлением УФФ обязана другому активному участнику форумхауса, известному под ником Tim1313, который решил ее «реконструировать» для своего дома, пользуясь информацией брата, строившего дома в Финляндии и хорошо знакомого с этой технологией.

Если УШП у нас, это корыто с пенопластом бетоном и теплыми полами, то УФФ — это утепленная лента с «пяткой», выполняющей опорную и несущую роль, с обратной засыпкой хорошо утрамбованным грунтом, и хорошо утепленной стяжкой с теплыми полами. Вариантов таких лент есть много, я приведу схему от финского домостроительного концерна Оматало (Финндомо)


Оригинальная схема финского фундамента от фирмы Omatalo (finndomo)

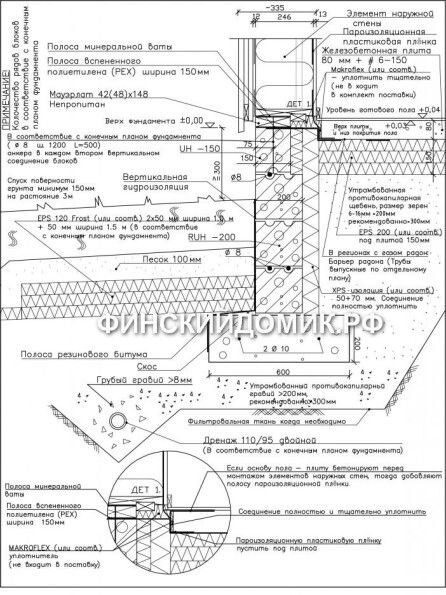

Упрощенная, но рабочая схема от Tim1313

Упрощенная, но рабочая схема от Tim1313



Реализаций строительства УФФ у тех же скандинавов может быть много — в качестве «ленты», могут использоваться как блоки, так и монолитный бетон, причем в несъемной опалубке из пенопласта. При больших уклонах и в некоторых других случаях, могут отказаться от обратной засыпки и сделать перекрытие ЖБ плитами, с дальнейшем обустройством утепленной стяжки по ним. Могут использоваться разные схемы утепления ленты и периметра. В Норвегии, из за особенностей скальных грунтов, часто делают ленту без пятки, на щебеночной подушке.

Преимущества УФФСобственно все те же преимущества, что и у УШП, только к ним можно еще добавить то, что убирает часть недостатков УШП

Может оказаться более выгодной и менее трудозатратой на участках с уклономВозможность сделать «высокий цоколь» — собственно высота цоколя ограничена только вашими финансами.Проще адаптировать под тяжелые дома (увеличивается размер пятки и сечение ленты, конфигурация ленты под несущие стены)Вариант с цоколем из блоков, позволяет практически на 100% отказаться от использования опалубки — что экономит и время и деньги.Как ни странно, этот тип фундамента «понятнее» отечественным строителям и соответственно проще найти исполнителей.Потенциально лучшая ремонтопригодность коммуникаций в отдаленном будущем, так как в отличии от УШП, несущую роль выполняет цоколь и пятка под ним, а стяжка с коммуникациями «развязана» относительно ленты.Возможность провести коммуникации, сделать теплый пол и стяжку уже после того, как дом «встанет под крышу» — кстати весьма популярный в скандинавии вариантНедостатки и стоимость УФФРасписывать отдельно стоимость УФФ и ее недостатки смысла нет, так как это вещи взаимосвязанные. Основным недостатком УФФ является бОльшее количество работ, в том числе земляных и большое количество «сыпучки» на обратную засыпку. Соответственно это приводит к увеличению стоимости УФФ относительно УШП. Остальные недостатки — те же что и у «шведской» плиты, за исключением тех, которые решает УФФ.

Но увеличение по стоимости не драматическое. В общем случае УФФ обойдется процентов на 10-15 дороже чем УШП. Хотя в ряде случаев, может оказаться сравнима, если не дешевле. Причем стоимость УФФ будет напрямую зависеть от высоты цоколя, который вы пожелаете. Чем выше — тем дороже.

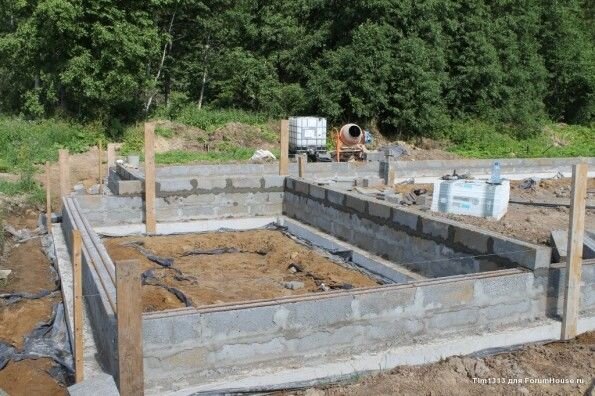

Опорная пятка и цоколь из блоков

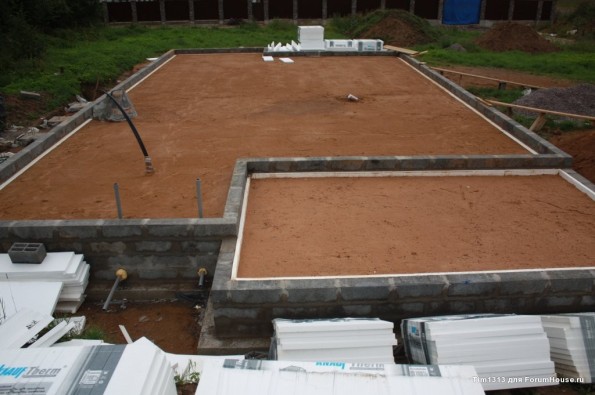

Обратная засыпка с внутренним утеплением

Обратная засыпка с внутренним утеплением

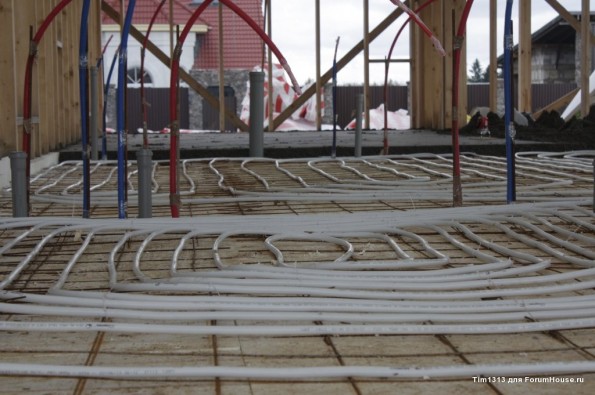

Раскладка теплого пола и заливка стяжки

Раскладка теплого пола и заливка стяжки

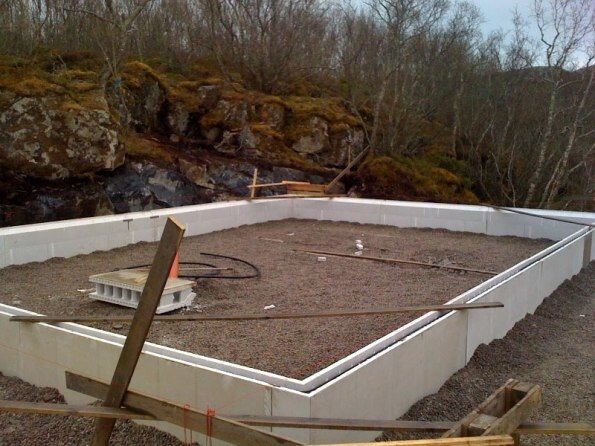

Опалубка из ЭППС для монолитного цоколя, тоже популярный в скандинавии вариант

domdoka.satom.ru

Финская фундаментная плита - цена под ключ

Финская фундаментная плита

Финская фундаментная плита представляет из себя монолитное основание, поверх которого делается цементная стяжка с подводом коммуникаций теплого пола. Такой фундамент повышает энергоэффективность дома и снижает расходы по его отоплению. Финская плита является конкурентом утепленной шведской плиты (УШП). Она превосходит ее в энергоэффективности, но является более дорогой. Наша компания имеет большой опыт строительства фундаментов по всей Ленинградской области. Контроль качества работ на каждом этапе позволяет гарантировать качество и точные сроки строительства. Для расчета стоимости фундамента Вы можете позвонить нам и получить консультацию инженера по всем интересующим вопросам.

Фундамент финская плита под ключ, руб

Площадь, м2цена за руб./м2высота 250ммвысота 300ммвысота 350ммвысота 400мм
от 50 до 100 м2 6300 р. 7200 р. 7900 р. 8100 р.
от 100 до 150 м2 6000 р. 6900 р. 7400 р. 7650 р.
от 150 до 200 м2 5900 р. 6600 р. 7200 р. 7600 р.
от 200 до 250 м2 5450 р. 6450 р. 6800 р. 7200 р.
от 250 до 300 м2 5200 р. 6000 р. 6500 р. 7000 р.
от 300 м2 5100 р. 5900 р. 6300 р. 6800 р.

*При условии, что на участке имеется электричество, вода и условия для проживания бригады.



В стоимость входит:

  • Планировка территории, разметка котлована

  • Земляные работы, рытье котлована (400мм)

  • Укладка геотекстиля

  • Закладка труб под инженерные коммуникации

  • Устройство подушки под фундамент (песок 300мм, щебень 100мм), послойное трамбование виброплитой

  • Монтаж опалубки

  • Устройство арматурного каркаса в 2 слоя

  • Заливка бетона с использованием глубинного вибратора

  • Укладка утеплителя

  • Укладка трубы теплого пола

  • Устройство стяжки пола 80мм

  • В стоимость фундамента включены материалы с доставкой до вашего объекта (в радиусе 25км от КАД)



    Также мы выполняем дополнительные работы по устройству дренажных систем, гидроизоляции и утепления фундамента, делаем скважины для водоснабжения, устанавливаем септики и очистные станции.



    **Более точную стоимость финской плиты под ключ вы можете узнать позвонив нам.

Заказать выезд специалиста

Завершенные работы по данному типу фундамента

Финская плита от шведского основания отличается тем, что в ней имеется холодный контур. Согласно технологии, сначала заливается основной бетонный армированный контур - чаша, на который укладывается слой утеплителя (пенополистирольные плиты) толщиной 150 мм минимум. По теплоизоляции выполняется бетонная стяжка, в которой проложена система «теплый пол».

Таким образом, финская фундаментная плита предусматривает отрезанный при помощи утеплителя теплый контур, который находится непосредственно под домом. А шведский фундамент теплый по всей площади. Финский подход обеспечивает более длительный срок службы утеплителя и меньшие затраты на отопление.

В силу того, что необходимо добиться идеально ровного и гладкого основания, заливку бетона лучше доверить специалистам. Также крайне важно использовать качественный бетон и теплоизоляционный материал, способный выдерживать нагрузку.

fundament98.ru

Утепленный финский фундамент (УФФ)

Утепленный финский фундамент (УФФ)

Утепленный финский фундамент (УФФ)

1 - Дренаж.

2 - грунт

3 - Песчаное или щебёночное основание.

4 - Бетонная армированная подошва фундамента.

5 - Вертикальная часть фундамента. 6 - Утепление плиты пола

7 - Монолитная армированная плита с интегрированной системой напольного отопления.

8 - Утепление отмостки, ЭППС или ПСБ-С-50.

9 - Финишное покрытие отмостки.



Данный тип фундамента пока пользуется невысокой популярностью в России, но можно не сомневаться, что в будущем на него будут обращать внимание все больше и больше. В определенной степени сходство с подобным типом фундамента имеет ленточный фундамент с полами по грунту, но определенные отличия между ними имеются.



Подобный фундамент представляет собой основание под частное домостроительство, обеспечивающее не только распределение поступающих нагрузок, но и утепление пола за счет обустройства утепленной стяжки с «теплыми» полами. Из названия несложно догадаться, что разработчиками подобного фундамента стали финны, где с учетом холодного климата к термостойкости предъявляются повышенные требования.



Обустройство подобного фундамента предусматривается различными способами. Например, лента может выполняться в виде блочной конструкции или заливаться монолитной. В последнем случае в некоторых случаях дополнительно задействуется несъемная опалубка, выполненная из пенопласта. В некоторых случаях, покрытие пола может обустраиваться из готовых плит с дальнейшим формированием теплой стяжки. Обратная засыпка не является обязательной при данной технологии. В зависимости от особенностей грунта, например, на скальных породах, вместо «пятки» применяется подушка из щебня.



Основные преимущества подобного фундамента





  • Сниженная стоимость обустройства на участках, расположенных под уклоном;



  • Никаких ограничений по высоте обустройства цоколя;



  • Предельная простота адаптации фундамента под увеличенную массу домостроения;



  • Возможность применения блочного цоколя позволяет существенно снизить затраты.





В нашей стране технология строительства утепленных финских фундаментов довольно хорошо изучена, поэтому найти хороших специалистов не представляет сложности.



К числу преимуществ в определенной степени можно отнести и улучшенные возможности ремонта внутридомовых коммуникаций, так как они вместе с теплыми полами могут укладываться уже после того, как завершены работы по выводу строения «под крышу». Именно так чаще всего поступают в Скандинавии.



Недостатки



Если говорить о недостатках подобного утепленного фундамента, то они упираются в первую очередь в высокой трудоемкости, значительных по объемам земляных работах, что в свою очередь сказывается на итоговой стоимости работ.



Кроме того, несмотря на возможности использования для тяжелых домов, разработаны утепленные финские фундаменты в первую очередь для деревянного и каркасного строительства с небольшим весом конструкций.



Особенности технологии строительства



Конструктивно подобный фундамент представляет собой утепленную плиту, в качестве опоры для которой используется дополнительный порог. Лента при этом может быть блочной или монолитной. При работе на поверхностях под уклоном обустраивается подушка из гравия.



Среди основных отличий, характерных для подобного фундамента выделяются:





  • Отсутствие связи с цоколем обеспечивает только прием эксплуатационных нагрузок;



  • Средняя глубина залегания варьируется в пределах 500-800мм;



  • Коммуникации прокладываются в конце строительства;





Как уже говорилось, технология утепленных финских фундаментов весьма дорогостоящий вариант, в целом обходящийся на 15-20% дороже, чем при применении иных вариантов строительства для аналогичной площади строения.



Зачастую при строительстве с использованием финской технологии формируется мелкозаглубленная плита. Она предусматривает, что изначальная глубина котлована не превышает 500-600мм, из которых в дальнейшем около 300мм отводится на формирование гравийной подушки.



Далее формируется армирующий пояс и проводится заливка бетона из расчета выступания плиты над поверхностью на 100-150мм. После этого дополнительно формируется цоколь с высотой 400-500мм. Выполняется он из кирпича или блоков.



Описанный выше вариант можно рассматривать в качестве универсального, подходящего для строительства большей части объектов, и обеспечивающего при этом умеренную стоимость выполнения работ.



Зачастую при строительстве финских домов используется технология свайного ростверка, когда фундамент покоится на сваях, обеспечивающих передачу в грунт нагрузок, воспринимаемым ростверком. В числе основных преимуществ подобного варианта строительства называется высокая скорость проведения работ и отсутствие технологических сложностей. Кроме того, выполнить подобный фундамент можно для всех без исключения грунтов.

fundament-dom.spb.ru

Фундамент по финской технологии. УФФ утепленный финский фундамент — что это такое, обзор технологии устройства

Хотите узнать, как делают ленточные фундаменты для частного дома наши соседи, до которых от Питера всего 300 километров? Я говорю о финах. Очень интересная технология. Быстро и удобно. Думаю, и недорго. На счёт пактичности, судить Вам!

Технология для ленточного фундамента оптимизирована для уменьшения ручного труда. Все земляные работы делает техника, экскаватор используется не только для выкапывания котлована! Эксковатор ювелирно работает ковшом и выполняет ту работу. кторую у нас делают таджики с лопатами и тачками. Разавнивает, подсыпает, переносит щебень от кучи и рассырает по площадке.

Руками вообще почти ничего не делают.. разве что разбивают оси для будущего фундамента или соединяют трубы. То есть, руками делают тлько то, что нельз сделать иначе. Когда экскаватору становится работать сложно, из за его размеров, вместо него привозят маленький экскаватор!

Эта кучка желтого и непонятного хлама скоро станет фундаментом! Вы удивитесь. это несъёмная опалубка. Она выгляжит весьма практично, арматкрный каркас обтянут толстой плёнкой. на один раз, самое оно.

Буквально за пол дня из этой несъёмной опалубки для вялых фина собирают ленточный фундамент. Между собой фрагменты опалубки соединяют специальной оснасткой, опресовывают месталлические кольца. Это раза в три быстрее, чем привыкли делать у нас - скручивать арматурный каркас проволокой и крючком. Думаю, эта технология им вообще неизвестна.

Благодаря хитрой форме арматуры свободно можно обойтись без подбетонки и прочих ухищрений. Фактически, внешнее армирование. очень неплохо, жаль. что у нас не производят ничего подобного.

Обратите внимание, какие у них строители чистенькие и цветастые. Было бы забавно, если наших таджиков так переодеть!

Буквально за день собирают ленточный фундамент для весьма немаленького дома. Чёрные трубы, которые торчат из земли, это для ливневая каналлизация, для отвода воды. В эти трубы будет настроен водосток с крыши. Правда, неплохо придумано?

Заливают фундамент при помощи бетононасоса и вибратора, всё как обычно. Интеерсно то, что приехал миксер, совмещенный с бетононасоссом! Потом, когда в миксере кончился раствор, к нему сзади пристроился второй. Весьма практично!

Типа всё, залили, загладили, красиво... так нет! Теперь начинаем класть саму ленту фундамента. Или цоколя... сами смотьрите.

Все производители нам хорошо знакомы. Блоки будут класть на обычный для нас Ветонит. И размешивают раствор по-нашему, лопатой и бетономешалкой.

Размещиваем раствор, и начинаем класть ряд блоков, казалось бы, всё совсем обычно. Фиг там!

После первого ряда блоков на них кладут два толстых прута арматуры и ставят желтое корытце - дозатор раствора. Прокатываем его до заполнения арматуры и кладём второй ряд блоков. Получается очень быстро и аккуратно. У нас нечто подобное используют для кладки газоблоков Хебель. Точнее, пытаются использовать... технология не приживается, все кладут по-старинке.

Я всё ждал. что для угла достанут какую-то особую примочку. Но нет, обмазли лепёшку раствора мастерком, и всего делов.

Вот и вся "лента" фундамента. Никаких вертикальных связей, даже вертикальных швов раствора нету. Потом эту ленту обклеивают с обоих сторон пеноплатом. Это вместо привычной нам гидроизоляции фкнламента. Потом засыпают слоем щебня, как снаружи, так и изнутри. Обязетельно, при помощи механизации. Щебень привёз миксер с транспортёрной лентой. Самый обычный щебень возят миксером! А ведь удобно...

Что за прутья торчат, я так и не понял, это куски арматуры подложенные под пенопласт на клею. Загадочно... Вообще, получилась интересная конструкция, как такой ленточный фундамент рассчитывать , мне не ясно. Однозначно ясно, что конструкция получилась пластичная и на неё можно ставить только каркасное строение. Впрочем, именно такие дома финны строят в 90% случаев.

У нас на сайте есть большой раздел по фундаментам, там описаны ленточные, свайные и плитные фундаменты, технологии их возведения и отчёты наших посетителей, кто сам строил и прислал нам статью.

Каркасные конструкции на малозаглубленных ленточных фундаментах (МЗЛФ) являются сегодня одним из самых перспективных направлений развития малоэтажного строительства. Значительное снижение веса одно- или двухэтажного дома позволяет применять эффективные инженерные решения, характеризующиеся небольшой трудоемкостью. Утепленный финский фундамент (УФФ) появился в отечественной практике 8 — 10 лет назад. Распространенная в скандинавских странах технология была воспринята поначалу с недоверием. Любые инновации, связанные со снижением объема работ, сталкиваются с неприятием значительной части строительного сообщества. Но за несколько лет здания, построенные с применением технологии УФФ, хорошо зарекомендовали себя в плане энергосбережения и комфорта. При этом не было замечено никаких проблем с прочностью и жесткостью несущих конструкций.

Термин стал известным благодаря строительным форумам, но официальным не является. В соответствии с категориями СНиП речь идет о сочетании МЗЛФ и пола по грунту, при устройстве которых применена внешняя теплоизоляция.

Набирающая популярность в РФ схема фундамента от финской строительной компании Omatalo предусматривает:

  1. Мелкозаглубленный ленточный фкндамент, состоящий из бетонной подошвы сечением 600 х 200 и фундаментных блоков толщиной 200 мм, составляющих цоколь необходимой высоты. Обязательна тщательная трамбовка грунта обратной засыпки.
  2. Армированную цементно-песчаную стяжку толщиной 80 мм, отлитую поверх 150-миллиметрового слоя экструдированного пенополистирола (ЭППС). Перед заливкой укладывается разводка труб водяного теплого пола. Изоляционные плиты покоятся на мелкофракционном противокапиллярном щебне. Под щебнем расположена песчаная засыпка.
  3. Конструктивное разделение цоколя и плиты пола слоем ЭППС. Плита толщиной 50 — 70 мм примыкает к внутренней стороне цоколя и расположена на всю его высоту, упираясь снизу в подушку фундамента.
  4. Обустройство утепленной подмостки с помощью 120-миллиметровых плит ЭППС, установленных по внешнему периметру цоколя на глубине верха фундаментной подушки.

Принципиальная схема устройства УФФ — утеплённого финского фундамента

Застройщики варьируют эту схему, изменяя толщины слоев, теплоизоляционные материалы и некоторые другие компоненты. Например, вместо ЭППС под стяжкой могут быть установлены плиты ПСБ-С (наиболее прочные сорта пенопласта), а при устройстве теплого пола в некоторых случаях предпочтение отдается электрическим системам. В климатических зонах с индексом мороза более 70000 цоколь предпочитают отливать в несъемную опалубку из экструдированного полистирола. Общим же для всех модификаций уфф остается соблюдение трех принципов:

  • МЗЛФ располагается в траншее с утрамбованным грунтом обратной засыпки;
  • теплоизоляционные слои расположены под стяжкой пола, а также между цоколем и стяжкой;
  • обязателен монтаж утепленной подмостки с примыканием к подошве фундаментной ленты.

В европейской и североамериканской практике эта схема не выделяется в особую категорию, но входит в группу противоморозных или утепленных МЗЛФ. В основном, встречаются два термина:

  • Frost Protected Shallow footing/foundations (FPSF) и
  • Insulated Shallow footing.

Диапазон применения и особенности схемы

Каждый проект требует индивидуального расчета фундамента в зависимости от характеристики грунта, веса дома, соотношения площади постройки к длине периметра, особенностей климатической зоны и других факторов.

Если максимально обобщать, то финский фундамент рассмотренной конструкции можно рекомендовать к применению во всех климатических зонах РФ для всех категорий грунтов при ориентировочной нагрузке 1 — 3 тонны на погонный метр МЗЛФ.

Указанный диапазон нагрузок соответствует большинству проектов каркасных домов с этажностью 1 — 2 и одноэтажных коттеджей без ограничения типа их конструкции. Впрочем, адаптация УФФ под более тяжелые дома не составляет проблемы: изменение конструкции в этом случае идет путем увеличения сечений подушки и цоколя ленточного фундамента.

Типовая конструкция МЗЛФ — мелкозаглубленного ленточного фундамента

В экономическом плане схема подходит лишь к строениям без подвалов.

Среди преимуществ УФФ можно отметить:

  • Изящное и простое решение противоморозной защиты
  • Высокие показатели энергоэффективности, лишь незначительно уступающие схеме типа утепленной шведской плиты (УШП).
  • Хорошая адаптационная способность к изменениям проектов по нагрузкам, высоте цоколя, последовательности выполнения отдельных этапов, ремонтопригодности проложенных коммуникаций.
  • Возможности вести работы малыми силами и небольшими средствами, делая значительные перерывы по времени (например, можно обойтись без опалубки, а заниматься разводкой отопления и отливать плиту пола допустимо уже после монтажа крыши).
  • Вариант лучше, чем УШП адаптируется к уклонам участка.
  • Схему допустимо применять при высоком уровне грунтовых вод

Недостатки (во многом, условные) фундамента данного типа связаны с недостаточной энергоэффективностью применительно к концепции «пассивного дома» и значительным объемом земляных работ. Стоимость цикла при реализации схем, близких к технологии Omatalo, составляет 100 — 120 $/м² плана постройки.

Вариант по цене дороже стандартного нулевого цикла. Однако, если учитывать утепление и разводку коммуникаций, финская схема выходит немного дешевле.

Технико-экономическое сравнение с УШП дает следующие результаты: при высоте цоколя 80 см и выше вариант дороже утепленной шведской плиты на 10% — 15%. Высота цоколя значительно влияет на расходы, так как прямо пропорционально связана с объемами доставляемых на объект засыпных материалов.

Следует отметить, что замена экструдированного пенополистирола пенопластом (при сохранении толщины теплоизолирующего слоя) не дает ощутимого удешевления проекта (итоговая сумма снижается не более, чем на 2% — 3%). Если же исходить из одинакового уровня энергоэффективности, учитывающего влагопоглощение, то утепление пола плитами ПСБ-С обходится дороже, чем с помощью ЭППС.

Технология устройства УФФ

Рассмотрим пошагово комплекс работ, исходя из оптимизации (уменьшения) времени на их выполнение.

Заключение

Самым впечатляющим результатом устройства фундамента с теплоизоляцией по данной схеме можно считать двойную выгоду от выполнения одной манипуляции. А именно: утепляющий слой, с одной стороны, является преградой на пути тепла из помещения в землю, с другой – аккумулирует восходящее от недр геотермальное тепло, предохраняя бетон и грунт от промерзания.

Вторым важным бонусом технологии является сравнительная простота и известность всех приемов работы для подавляющего большинства отечественных строительных бригад.

Видео в тему: процесс устройства финского фундамента УФФ

Технологии не стоят на месте, в связи с чем, построить утепленный финский фундамент стало еще проще. Такие дома отличаются быстрой сдачей в эксплуатацию, так как они не нуждаются в заливке мощного глубинного фундамента. Происходит монтаж ленточного основания или при определенных обстоятельствах столбчатой или свайной опоры. Фундамент финская плита (ФФП) – это стандартный пол, имеющий жесткую подстилку из гравийно-песчаного слоя. Стяжка легко отделяется от цокольной части здания при помощи листа пенополистирола.

Утепленный финский фундамент (УФФ) имеет своеобразную технологию, из-за чего распространения он не получил. УФФ часто используют российские строители. Благодаря его свойствам, существенных ошибок в строительстве основания здания можно избежать.

Плюсы ФФП:

  1. Высокая экономичность.
  2. Плиты удобны в эксплуатации.
  3. Стяжка не несущая, вся нагрузка распределяется на ленточную часть фундамента.
  4. Возможно использование нескольких вариантов пола от электрических до водяных.
  5. Трудозатраты предельно снижены.
  6. Отлично подходит для возведения в сложных условиях, например, на склонах.

В свою очередь финские плиты имеют некоторые минусы, а именно:

  1. Необходимость в рытье траншей.
  2. Засыпка траншей и внутреннего периметра здания.
  3. Необходимость в использовании нерудного материала.
  4. Нужна спецтехника.

Использование УФФ выходит немного затратнее, чем использование «шведских» плит. Стоимость строительных работ исходит из таких параметров, как высота цокольной части и уровень глубины закладки мелкозаглубленной ленты МЗЛФ.

При данном принципе технология следующая: МЗЛФ не утепляется снаружи, что приводит к промерзанию, и многие такие фундаменты, как следствие, становятся восприимчивыми к проседанию.

Утепленная шведская плита «УШП»

Эта технология заключается в возведении корыта из пенопластового материала, обладающего высоким уровнем прочности. Конструкция имеет вид цельного сооружения с несъемной опалубкой, которая выполняет дренажные функции и размещается на гравийно-песчаной дорожке. Далее выкладывают каркасную сетку из арматуры, это необходимо для закладки всех коммуникаций будущего здания. Следующим этапом является заливка бетоном каркасной сетки и дальнейшая ее шлифовка с помощью специальных строительных инструментов, например, бетонозаглаживающей машинки.

Плюсы «УШП»:

  1. Утепленная плита – неприхотливый и быстровозводимый материал.
  2. Наличие готовых коммуникаций.
  3. Наличие дренажной системы.
  4. Высокий уровень теплоемкости.

Материал имеет также свои минусы, а именно:

  1. Необходимо подготовить почву, выровнять ее.
  2. Нельзя использовать на торфяных почвах.
  3. Установка коммуникаций имеет ряд сложностей, поэтому помощь специалистов крайне необходима.
  4. Неэкономичность.

Итак, «шведские» плиты имеют как достоинства, так и недостатки. Здесь все главным образом зависит от конкретной ситуации, а именно: типа почвы, количества денежных ресурсов и личных предпочтений.

Сравнение финских плит и «УШП»

Утепленный финский фундамент часто используют для устранения различных недостатков, которые можно увидеть при использовании «шведских» плит, например, низкого цоколя. Некоторые склонны считать, что наличие невысокого цоколя негативно скажется на здании. Существует некая боязнь, что его заметет снегом. Далее «шведские» плиты достаточно дорогие и требуют повышенного внимания, наличия специального оборудования, техники, а также необходимость в помощи специалистов.

Земляные работы требуются гораздо в большем объеме, нежели при использовании. Таким образом, для возведения фундамента при помощи УШП потребуется выложить кругленькую сумму и выполнить целый комплекс строительно-ремонтных работ, но такое не каждый может себе позволить.

Утепленные шведские плиты представляют собой целый комплекс, направленный на возведение фундамента. Здесь заложена сложная дренажная и коммуникационная система из блоков, электрокабели, трубопровод, теплый пол, а сами плиты уже готовы для укладки чистового покрытия.

Кроме того, УШП требуют определенных знаний и использования специальных методов для их возведения, которые хорошо знают в Финляндии, в связи с чем, в нашей стране чаще всего применяются УФФ, как более понятный и доступный способ закладки фундамента.

По финской технологии можно создать по-настоящему качественное основание для фундамента, которое сможет прослужить долгие годы.

Как устроен УФФ

Итак, для правильной закладки УФФ нужно пройти целый ряд комплексных работ, от правильности их выполнения зависит качество возводимого фундамента. Для этой цели:

  1. Необходимо определится с местом, пригодным для застройки.
  2. При выборе места учитываются все особенности ландшафта.
  3. Разметку стоит производить с запасом, примерно, на 0,5 м.
  4. Плодородный слой почвы необходимо полностью убрать.
  5. Затем происходит рытье траншеи на глубине, равной уровню залегания подушки и наиболее оптимально подходящей высоте слоя подсыпки.
  6. Далее устанавливается дренаж.
  7. Под подушку устанавливается гидроизоляция и выполняется ее армирование.
  8. Происходит монтаж опалубки.
  9. Устанавливается система коммуникаций.

Это довольно сложный и ответственный процесс, требующий повышенной концентрации внимания, в связи с чем, помощь специалистов иногда бывает просто необходимой.

Не стоит пренебрегать их услугами во избежание появления каких-либо проблем.

Бюджетный фундамент

Закладка фундамента ленточного типа применяется с использованием бетонных растворов как в чистом виде, так и с примесями, например, со шлаком. В процессе изготовления столбчатого фундамента участвуют красный цельный кирпич или бетонный раствор с бутовым камнем. Такую смесь изготовить достаточно просто и самому, при этом раствор получается крепким и прочным. Для изготовления плитного раствора все составляющие доступны по цене и не требуют особых денежных вложений. Это огромный плюс, который помогает сэкономить при строительстве здания.

Передовые финские технологии позволят качественно и в срок возвести фундамент, а также и само здание. Единственным недостатком при использовании УФФ можно считать наличие определенных трудовых и временных затрат и огромный комплекс работ. У финнов пользуются большой популярностью щитовые постройки и дома из панелей СИП, используемых часто с применением сборной ленты без армирования. Такой вариант имеет свои плюсы, поскольку позволяет значительно снизить затраты на опалубочные и бетонные работы.

Для нашей страны идеально подойдет монолитная конструкция, на которую будут опираться плиты из пено- и газобетона, а также кирпичные стены. Возможно небольшое промерзание МЗЛФ. Это объясняется отсутствием связи теплоизоляции с утеплителем отмостки. При обратной засыпке щебнем с использованием дренажа это не критично.

Финские плиты могут быть использованы повсеместно на любом типе грунта без существенных ограничений. В начале строительства застройщик получает только черновой пол по уплотненному грунту.

Достоинства УФФ

Несмотря на то, что утепленные финские плиты могут оказаться дороже «шведских» в несколько раз, отдать предпочтение все же рекомендуется первым. Так, при УФФ есть возможность «рассрочки» оплаты, наличие высокого цоколя, что для России является более приемлемым. Также есть возможность возведения на неровной поверхности с различными уклонами. Это актуально для местностей, которые расположены ближе к горам.

Финская плита в ее классическом виде имеет вид сборного ленточного фундамента, который может быть сложен в несколько рядов КББ (керамзитобетонные блоки). В высоту лента достигает до 800 мм, а в ширину – 200 мм. Все ряды армируются между собой при помощи 2 стальных прутков. Фундамент утепляется пенополистиролом. Далее он засыпается песком и утрамбовывается, осуществляется прокладка инженерных сетей.

Строительство дома, здания или какого-либо сооружения – всегда ответственный и затратный процесс. При их возведении необходимо соблюдать технику расчета и грамотно составить чертеж будущего строения. При правильном подходе можно существенно сэкономить на первоначальном этапе строительства.

Видео: При рассмотрении вопроса – с использованием какой технологии начать монтажные работы, все зависит от личных предпочтений как заказчика, так и исполнителя. Однако рекомендуется применять плиты УФФ, так как, несмотря на дороговизну, они обладают целым рядом полезных свойств, что оправдывает их цену.

Данная технология возведения плитного фундамента еще достаточно нова для России, как и уже известная всем утепленная шведская плита. Именно поэтому, необходимо тщательно рассмотреть технологию монтажа УФП (финской плиты) шаг за шагом, изучить, как сделать утепленную финскую плиту своими руками. Мы расскажем про все плюсы и минусы этой технологии для малоэтажного строительства и покажем видео инструкцию по самостоятельному устройству фундамента УФФ.

Современные технологии возведения финских каркасных домов предусматривают легкость возводимого здания и отсутствие необходимости в глубоко загубленном фундаменте. Деревянные дома возводят чаще всего на ленточном фундаменте. Лишь в редких случаях, на сложных грунтах, необходим надежный или . Рассмотрим далее недостатки и достоинства утепленной финской плиты.

Утепленная финская плита шаг за шагом

Принцип технологии заключается в сооружении опалубки для фундаментной плиты из пенополистирольного утеплителя с высокой прочностью. Основание УФФ (утепленного финского фундамента) – это несъемная опалубка, размещенная на песчаной подушке. По периметру утепленной финской плиты выкладывается каркас из арматуры, через которую укладываются коммуникации, а затем арматура заливается бетоном.

Достоинства и недостатки технологии

При использовании данной технологии снаружи плита не утеплена, что приводит к промерзанию бетонной конструкции МЗЛФ. Однако при выборе плиты УФП вы получите готовый черновой пол и низкие теплопотери на первом этаже, благодаря отсутствию подполья. Бетонная стяжка отделена от ленточной части фундамента плитами пенополистирола и не воспринимает нагрузки от здания (смотри фото выше).

Достоинства утепленного финского фундамента:

1 . экономичность – вместо экструзии можно использовать ПСБ-С, который дешевле;2 . ленточную часть фундамента можно выложить из кирпича или блоков, как цоколь;3 . возможность ремонта коммуникаций под стяжкой, при необходимости.

Недостатки утепленного финского фундамента:

1 . земляные работы – необходимо вырыть траншею для ленточного фундамента;2 . обратная отсыпка дома, необходимость в уплотнении каждых 10 см слоя отсыпки;3 . необходимость в покупке нерудного материала для отсыпки фундамента дома.

Утепленный финский фундамент своими руками

1. Подготовка котлована и траншеи для МЗЛФ

При проектировании необходимо учесть проложенные коммуникации на участке расстояние до проезжей части и т.д. После этого необходимо сделать разметку будущей плиты. Заливка бетона на плодородный слой не допускается, поскольку разложившаяся органика даст усадку за 2 – 3 года. Поэтому грунт с площадки вывозится, а котлован выравнивается и отсыпается песком на заранее уложенный геотекстиль.

2. Заливка МЗЛФ (мелкозагубленного фундамента)

Перед заливкой мелкозагубленный ленточный фундамент (МЗЛФ) отсыпается щебенкой на уложенный . Далее производится армирование стержнями диаметром 8 – 14 мм. Далее изготавливается опалубка, в которую застилается гидроизоляционный материал. Ленту заливают бетоном высотой 20 – 30 см, распалубка фундамента выполняется после набора бетоном прочности не менее 50%.

3. Отсыпка внутренней части фундамента

Внутренняя поверхность ленточного фундамента оклеивается пенополистиролом ПСБ-С, наружная сторона МЗЛФ не имеет утепления. После этого производится засыпка песком с послойным уплотнением через каждые 10-20 см. Для засыпки используют песок, ПГС, ОПГС или щебень фракции 5/20. На отсыпку укладывается плитный утеплитель ПСБ-С или экструдированный пенополистирол , арматурная сетка и заливается стяжка.

4. Заливка плиты финского фундамента

Про заливку бетонной стяжки мы рассказывать не будем. Скажем лишь, что опалубка для плиты не нужна, так как ею является ленточный фундамент по периметру здания. Имеет смысл добавлять в бетон пенетрирующие добавки для надежной гидроизоляции конструкции. Также с помощью битумной мастики и оклеечной гидроизоляции производится своими руками по внешнему периметру.

У специалистов есть мнение, что вместо пенополистирола для фундамента лучше использовать экструзию с большой плотностью.

Сделать утепленный финский фундамент (УФФ) можно без ограничений практически на любых грунтах. При этом застройщик получит готовый черновой бетонный пол. Недостатком технологии является возможное промерзание МЗЛФ, так как отсутствует наружное и отмостки. Но это не критично, так как этот минус финской технологии можно легко исправить самостоятельно.

Видео. Как сделать утепленный финский фундамент

Строительство любого дома начинается с закладки фундамента. Его прочность, устойчивость, качество материалов и проведенных работ, влияют на срок эксплуатации всего строения. Из современных способов устройства оснований для дома большой популярностью пользуется вариант фундамента финская плита.

Эта технология была придумана в Германии, но её называют финской, т.к. она нашла широкое распространение в Норвегии, Швеции, Финляндии. И, по своим возможностям отлично подходит для Российского климата.

Особенности технологии

  • В зависимости от типа здания может иметь различную функциональную нагрузку;
  • Отличается довольно высокой надёжностью и прочностью при нестабильности грунта (пучнистая, песчаная, болотистая почва), благодаря большой опорной площади и относительной лёгкости;
  • Хорошо себя зарекомендовал при высоком уровне грунтовых вод;
  • Высокая скорость строительства (7-10 дней).

Поэтапная технология обустройства фундамента финская плита

  • Проводятся работы по подготовке и расчистке строительной площадки, устанавливается (при необходимости) кольцевой дренаж.

Для этого вначале, с помощью нивелира, необходимо произвести расчет разности высот между крайними точками поверхности, где будет располагаться дом. Это обеспечивает более точный проект строительства и выбрать точку относительно которой будет выравниваться поверхность;

  • Производится разметка будущего фундамента с помощью колышков, которые вбиваются по периметру строительного участка и натянутой между ними лески;
  • Снимается слой почвы;

Совет! Снятый слой почвы можно потом использовать для создания сада.

Внимание! При строительстве на почве с высоким уровнем грунтовых вод дренажная система устанавливается на начальном этапе строительства.

Совет! Если система кругового дренажа всё-таки предусмотрена, то каждый слой плиты (гравий, песок) прокладывается слоем геотекстиля.

В итоге получается ровная плита относительно небольшой толщины с хорошей прочностью и великолепными тепловыми показателями. Пол непосредственно не касается плиты, благодаря прослойке из утеплителя. Все системы коммуникаций укладываются в стяжку, включая систему обогрева, которую можно уложить в пол по всей площади жилых помещений.

В зависимости от нагрузки, глубина и расположение рёбер жесткости может варьироваться. Чем более тяжелое здание планируется построить, тем жестче предполагается конструкция на этапе закладки фундамента.

Расчет материалов для фундамента финская плита

При расчете следует учитывать такие параметры:

  • Уровень грунтовых вод;
  • Общее состояние грунта на застраиваем участке;
  • Температурный и климатический режим;
  • Этажность будущего строения;
  • Точный план расположения стен (для подведения коммуникаций).

Совет! Данный вид фундамента предусматривает много предварительных этапов и большой подготовительный фронт работ. И поскольку заливка бетона производится одномоментно, поэтому лучше довериться профессионалам.

Фундамент финская плита выбирают если:

  • Необходимо строительство в кратчайшие сроки;
  • Строительство проводится на сложном рельефе;
  • Наличие высокого уровня грунтовых вод;
  • Застройка будет проводиться на грунте с сильным промерзанием;
  • Необходима долговечная и прочная конструкция основания для дома;
  • Подразумевается установка системы подогрева пола;
  • По проекту требуется создание высокого цоколя здания;
  • Нет возможности рыть глубокий котлован;
  • Нужна высокая энергоэффективность;
  • Нет необходимости обустройства чернового пола.

По завершению работ можно начинать чистовую отделку.

handbuilder.ru

ДОМИШКО: Утепленный финский фундамент (УФФ)

Утепленный финский фундамент - одна из самых интересных технологий, пришедших из скандинавских стран. Все про нюансы монтажа, конструкционные особенности, какие есть отличия от подобных типов плитных фундаментов.

Утепленный финский фундамент (УФФ) Передовые финские технологии деревянных каркасных домов предусматривают допустимую легкость возводимой постройки и отсутствие необходимости возведения мощного глубинного фундамента. Представленный вид сооружений, как правило, обусловлен монтажом ленточного основания и в редких случаях, при сложных особенностях грунта, столбчатым или свайным типами фундамента.

Утепленная шведская плита (УШП) Принцип этой технологии заключается в сооружении значительного размера корыта из пенопластового материала высокой прочности. Названное основание представляет собой цельную несъемную опалубочную конструкцию, размещенную на песчано-гравийной подложке и выполняющую роль дренажа. По периметру корыта выкладывается каркасная сетка из арматуры, через которую осуществляется закладка всех коммуникаций будущего дома. Затем, сетка заливается бетоном и выполняется ее шлифовка с помощью бетонозаглаживающей машинки.

ВАЖНОЙ ОТЛИЧИТЕЛЬНОЙ ОСОБЕННОСТЬЮ ПРЕДСТАВЛЕННОГО ТИПА ФУНДАМЕНТА ДЛЯ ДОМА ЯВЛЯЕТСЯ ИСПОЛЬЗОВАНИЕ ПЛИТ С РЕБРАМИ ЖЕСТКОСТИ ПОД БУДУЩИМИ СТЕНАМИ, НА КОТОРЫЕ БУДЕТ ОСУЩЕСТВЛЯТЬСЯ НАГРУЗКА. ПРОСТЫМИ СЛОВАМИ, ЭТО ВЫПОЛНЕНИЕ БЕТОННОЙ ЗАЛИВКИ С УТОЛЩЕННЫМ СЛОЕМ В МЕСТАХ НЕСУЩИХ ОСНОВАНИЙ. Достоинства  Конструкция фундамента УШП

УШП имеет следующие плюсы: возможность получения готовой утепленной фундаментной плиты под чистовую отделку цокольного этажа дома, неприхотливой для любого типа почвы; готовая, защищенная и оборудованная система коммуникаций; качественный дренажный отвод; высокая теплоемкость.

Недостатки

Как и в любой строительной процедуре у этого типа имеется ряд минусов, свойственных фундаменту из плит: необходимость подготовки максимально ровной поверхности под основание дома; невозможность использования на торфяниках и почвах с заниженными показателями несущей способности; обязательное привлечение специалистов за счет сложности оборудования коммуникационных систем; дороговизна материалов.

Ценовая политика

Существенные первоначальные денежные вливания на стартовых этапах – вещь условная, однако, рассматривая стоимость представленного материала, стоит сказать, что на 2016 год средняя цена за квадратный метр УШП составляет порядка 8 000 рублей. Вместе с тем, этот показатель может варьироваться от степени популярности фирмы-поставщика и уровня квалификации оказываемых услуг.

Таким образом, используя утепленную шведскую плиту объемом в 100 кв. м., этап возведения фундамента дома обойдется заказчику не менее чем в 800 000 рублей, но не стоит забывать и о достоинствах основания из этого материала.

Покупка плит, утепление цоколя, монтаж чистовой стяжки пола, оборудование дренажа и т.д. – все это предстоит выполнить заказчику в случае обустройства рядового ленточного или столбчатого фундамента, а в варианте использования плит УШП все эти особенности уже учтены производителем. УФФ (утепленный фундамент) Менее популярный вид возведения фундамента дома, набирающий свой силу и отличающийся от описанного выше тем, что представляет собой утепленную ленту с небольшим порогом, выполняющего роль опоры и несущего основания – УФФ.

Реализуется такая уфф-технология посредством использования в качестве ленты блоков или цельного бетона, размещенных на несъемной пенопластовой опалубке.

ПРИ СУЩЕСТВЕННЫХ УКЛОНАХ ГРУНТА ВОЗМОЖЕН ВАРИАНТ ИСПОЛЬЗОВАНИЯ ЖЕЛЕЗОБЕТОННЫХ ПЛИТ ДЛЯ ВЫРАВНИВАНИЯ И ОБОРУДОВАНИЕ ГРАВИЙНОЙ ПОДЛОЖКИ ДЛЯ УФФ. Отличительные особенности плит УФФ

Отличия фундамента из УФФ заключаются в следующем: изготовление конструкции из плит, не связанной с цокольным этажом и воспринимающей только эксплуатационные нагрузки; глубина залегания от 0,5 до 0,8 м в отличие от УШП, где этот показатель варьируется в диапазоне от 0,1 до 0,3 м; все коммуникационные системы выполняются на этапе конечной отделки; выполнение как внешней, так и внутренней опалубки.

Достоинства Сложив все перечисленные преимущества УШП, следует прибавить ряд индивидуальных характеристик, существенно увеличивающих значимость этого материала: возможность использования на грунтах с большим уклоном; оборудование высокого цокольного этажа; планомерное выполнение теплых полов и коммуникаций, а также доступный их ремонт.

Недостатки существенные временные и трудовые затраты; большой объем выполняемых работ; чрезмерно завышенная стоимость. Ценовая политика Не существенное увеличение стоимостного выражения в сравнении с предыдущим видом. Так, использование УФФ обойдется заказчику на 15-20 % процентов дороже с той же квадратурой.

Бюджетные варианты монтажа основания

Конструкция утепленной мелкозаглубленной плиты  Из всего разнообразия видов фундамента под финские дома следует выделить следующих представителей:

Утепленная мелкозаглубленная бетонная плита. По периметру площади будущей постройки выкапывается грунт на глубину от 50 до 60 см. В полученные углубления засыпается по 30 см песчано-гравийной смеси с выполнением качественного трамбования каждого из слоев. Поверх получившейся подложки выкладывается экструдированный пенополистирол и размещается гидроизоляционная мембрана.

Далее, осуществляется укладка бетона с дополнительным армированием в толщину от 30 см. В итоге получается небольшая бетонная плита, выступающая над поверхностью грунта в 10-15 см. Впоследствии на полученное основание на высоту 40-50 см обустраивается цоколь, выполненный из кирпичных или бетонных компонентов.

Представленный вид фундамента занимает серединное место по ценовой политике, однако является одним из наиболее универсальных и долговечных видов основания, способного выдержать любой дом, выполненный по финской технологии, будь то клееный брус или деревянный каркас. Свайный ростверковый фундамент.

По периметру основания, с учетом соединительных балок под ростверк, вбиваются сваи посредством небольшой установки. С такой работой легко можно справиться, воспользовавшись услугами небольшого ямо-бура. Количество свай предварительно определяется в соответствии с будущей нагрузкой. По причине достаточно легкой техники и используемых свай этот фундамент доступен на любом виде грунта и удобен в обустройстве. Каждая из размещенных свай зачищается и соединяется с помощью сварочного аппарата с арматурой ростверка. Посмотрите видео, как построить дом по финской технологии на свайном фундаменте.

Буронабивной свайный фундамент.

Являясь разновидностью предыдущего основания, представленный тип отличается технологией возведения, заключенной в высверливании ям, их армировании и заливке бетоном. Все остальные процессы, в частности сооружение ростверка, идентичны описанному выше способу. Описанные свайные способы сооружения основания легко выполняются самостоятельно или с применением небольшого количества обслуживаемой техники и персонала, что в значительной степени позволяет сократить расходы на его обустройство.

Особенности возведения бюджетного фундамента

Финский домик Закладка основания дома ленточного типа предусматривает использование растворов как чистого бетона, так и в его сочетании со шлаком. В варианте изготовления столбчатого фундамента дома применяется красный цельный кирпич или бетон с бутовым камнем. За счет достаточной простоты в использовании и доступной стоимости описанные материалы существенно помогают экономить при строительстве домов.

ПЕРЕД ВЫПОЛНЕНИЕМ РАБОТ ПО ЗАЛИВКЕ ОСНОВАНИЯ СЛЕДУЕТ ОСУЩЕСТВИТЬ МОНТАЖ ВСЕХ ЗАКЛАДНЫХ ДЕТАЛЕЙ, НЕОБХОДИМЫХ ВПОСЛЕДСТВИИ ДЛЯ СБОРКИ БУДУЩЕГО КАРКАСА СТЕН. Заключение

Строительство – процесс, требующий правильного расчета и качественно составленного чертежа дома, с помощью которых можно существенно сэкономить на первоначальном этапе строительства, а выбор той или иной технологии обустройства полностью зависит от предпочтений и финансовых возможностей заказчика, поэтому решать Вам.

ИСТОЧНИК

eco-domishko.blogspot.com

Фундамент утепленная финская плита. Утепленный финский фундамент своими руками

Технологии не стоят на месте, в связи с чем, построить утепленный финский фундамент стало еще проще. Такие дома отличаются быстрой сдачей в эксплуатацию, так как они не нуждаются в заливке мощного глубинного фундамента. Происходит монтаж ленточного основания или при определенных обстоятельствах столбчатой или свайной опоры. Фундамент финская плита (ФФП) – это стандартный пол, имеющий жесткую подстилку из гравийно-песчаного слоя. Стяжка легко отделяется от цокольной части здания при помощи листа пенополистирола.

Утепленный финский фундамент (УФФ) имеет своеобразную технологию, из-за чего распространения он не получил. УФФ часто используют российские строители. Благодаря его свойствам, существенных ошибок в строительстве основания здания можно избежать.

Плюсы ФФП:

  1. Высокая экономичность.
  2. Плиты удобны в эксплуатации.
  3. Стяжка не несущая, вся нагрузка распределяется на ленточную часть фундамента.
  4. Возможно использование нескольких вариантов пола от электрических до водяных.
  5. Трудозатраты предельно снижены.
  6. Отлично подходит для возведения в сложных условиях, например, на склонах.

В свою очередь финские плиты имеют некоторые минусы, а именно:

  1. Необходимость в рытье траншей.
  2. Засыпка траншей и внутреннего периметра здания.
  3. Необходимость в использовании нерудного материала.
  4. Нужна спецтехника.

Использование УФФ выходит немного затратнее, чем использование «шведских» плит. Стоимость строительных работ исходит из таких параметров, как высота цокольной части и уровень глубины закладки мелкозаглубленной ленты МЗЛФ.

При данном принципе технология следующая: МЗЛФ не утепляется снаружи, что приводит к промерзанию, и многие такие фундаменты, как следствие, становятся восприимчивыми к проседанию.

Утепленная шведская плита «УШП»

Эта технология заключается в возведении корыта из пенопластового материала, обладающего высоким уровнем прочности. Конструкция имеет вид цельного сооружения с несъемной опалубкой, которая выполняет дренажные функции и размещается на гравийно-песчаной дорожке. Далее выкладывают каркасную сетку из арматуры, это необходимо для закладки всех коммуникаций будущего здания. Следующим этапом является заливка бетоном каркасной сетки и дальнейшая ее шлифовка с помощью специальных строительных инструментов, например, бетонозаглаживающей машинки.

Плюсы «УШП»:

  1. Утепленная плита – неприхотливый и быстровозводимый материал.
  2. Наличие готовых коммуникаций.
  3. Наличие дренажной системы.
  4. Высокий уровень теплоемкости.

Материал имеет также свои минусы, а именно:

  1. Необходимо подготовить почву, выровнять ее.
  2. Нельзя использовать на торфяных почвах.
  3. Установка коммуникаций имеет ряд сложностей, поэтому помощь специалистов крайне необходима.
  4. Неэкономичность.

Итак, «шведские» плиты имеют как достоинства, так и недостатки. Здесь все главным образом зависит от конкретной ситуации, а именно: типа почвы, количества денежных ресурсов и личных предпочтений.

Сравнение финских плит и «УШП»

Утепленный финский фундамент часто используют для устранения различных недостатков, которые можно увидеть при использовании «шведских» плит, например, низкого цоколя. Некоторые склонны считать, что наличие невысокого цоколя негативно скажется на здании. Существует некая боязнь, что его заметет снегом. Далее «шведские» плиты достаточно дорогие и требуют повышенного внимания, наличия специального оборудования, техники, а также необходимость в помощи специалистов.

Земляные работы требуются гораздо в большем объеме, нежели при использовании. Таким образом, для возведения фундамента при помощи УШП потребуется выложить кругленькую сумму и выполнить целый комплекс строительно-ремонтных работ, но такое не каждый может себе позволить.

Утепленные шведские плиты представляют собой целый комплекс, направленный на возведение фундамента. Здесь заложена сложная дренажная и коммуникационная система из блоков, электрокабели, трубопровод, теплый пол, а сами плиты уже готовы для укладки чистового покрытия.

Кроме того, УШП требуют определенных знаний и использования специальных методов для их возведения, которые хорошо знают в Финляндии, в связи с чем, в нашей стране чаще всего применяются УФФ, как более понятный и доступный способ закладки фундамента.

По финской технологии можно создать по-настоящему качественное основание для фундамента, которое сможет прослужить долгие годы.

Как устроен УФФ

Итак, для правильной закладки УФФ нужно пройти целый ряд комплексных работ, от правильности их выполнения зависит качество возводимого фундамента. Для этой цели:

  1. Необходимо определится с местом, пригодным для застройки.
  2. При выборе места учитываются все особенности ландшафта.
  3. Разметку стоит производить с запасом, примерно, на 0,5 м.
  4. Плодородный слой почвы необходимо полностью убрать.
  5. Затем происходит рытье траншеи на глубине, равной уровню залегания подушки и наиболее оптимально подходящей высоте слоя подсыпки.
  6. Далее устанавливается дренаж.
  7. Под подушку устанавливается гидроизоляция и выполняется ее армирование.
  8. Происходит монтаж опалубки.
  9. Устанавливается система коммуникаций.

Это довольно сложный и ответственный процесс, требующий повышенной концентрации внимания, в связи с чем, помощь специалистов иногда бывает просто необходимой.

Не стоит пренебрегать их услугами во избежание появления каких-либо проблем.

Бюджетный фундамент

Закладка фундамента ленточного типа применяется с использованием бетонных растворов как в чистом виде, так и с примесями, например, со шлаком. В процессе изготовления столбчатого фундамента участвуют красный цельный кирпич или бетонный раствор с бутовым камнем. Такую смесь изготовить достаточно просто и самому, при этом раствор получается крепким и прочным. Для изготовления плитного раствора все составляющие доступны по цене и не требуют особых денежных вложений. Это огромный плюс, который помогает сэкономить при строительстве здания.

Передовые финские технологии позволят качественно и в срок возвести фундамент, а также и само здание. Единственным недостатком при использовании УФФ можно считать наличие определенных трудовых и временных затрат и огромный комплекс работ. У финнов пользуются большой популярностью щитовые постройки и дома из панелей СИП, используемых часто с применением сборной ленты без армирования. Такой вариант имеет свои плюсы, поскольку позволяет значительно снизить затраты на опалубочные и бетонные работы.

Для нашей страны идеально подойдет монолитная конструкция, на которую будут опираться плиты из пено- и газобетона, а также кирпичные стены. Возможно небольшое промерзание МЗЛФ. Это объясняется отсутствием связи теплоизоляции с утеплителем отмостки. При обратной засыпке щебнем с использованием дренажа это не критично.

Финские плиты могут быть использованы повсеместно на любом типе грунта без существенных ограничений. В начале строительства застройщик получает только черновой пол по уплотненному грунту.

Достоинства УФФ

Несмотря на то, что утепленные финские плиты могут оказаться дороже «шведских» в несколько раз, отдать предпочтение все же рекомендуется первым. Так, при УФФ есть возможность «рассрочки» оплаты, наличие высокого цоколя, что для России является более приемлемым. Также есть возможность возведения на неровной поверхности с различными уклонами. Это актуально для местностей, которые расположены ближе к горам.

Финская плита в ее классическом виде имеет вид сборного ленточного фундамента, который может быть сложен в несколько рядов КББ (керамзитобетонные блоки). В высоту лента достигает до 800 мм, а в ширину – 200 мм. Все ряды армируются между собой при помощи 2 стальных прутков. Фундамент утепляется пенополистиролом. Далее он засыпается песком и утрамбовывается, осуществляется прокладка инженерных сетей.

Строительство дома, здания или какого-либо сооружения – всегда ответственный и затратный процесс. При их возведении необходимо соблюдать технику расчета и грамотно составить чертеж будущего строения. При правильном подходе можно существенно сэкономить на первоначальном этапе строительства.

Видео: При рассмотрении вопроса – с использованием какой технологии начать монтажные работы, все зависит от личных предпочтений как заказчика, так и исполнителя. Однако рекомендуется применять плиты УФФ, так как, несмотря на дороговизну, они обладают целым рядом полезных свойств, что оправдывает их цену.

Фундамент является основой будущего дома и потому следует уделять особое внимание его устройству. Наиболее современным, надежным и быстрым является устройство монолитной фундаментной плиты. Отличием фундаментной плиты является жесткое пространственное армирование по всей нулевой поверхности, позволяющее без внутренних деформаций воспринимать нагрузки, возникающие при сезонных неравномерных перемещениях грунта.

Монолитная армированная плита является одним из самых надежных фундаментов. На подвижных (пучинистых) грунтах такие фундаменты, в отличие от обычных стационарных, покоящихся на неподвижном основании, имеют вместе с грунтом сезонные вертикальные перемещения и называются «плавающими». Их конструкция представляет собой сплошную железобетонную плиту. Благодаря огромной несущей способности фундаментной плиты, ее можно применять на слабых, насыпных и пучинистых грунтах, в холодных регионах с сезонным промерзанием грунта и потенциальными возможностями морозного пучения, с любыми показателями химической агрессивности почвы, так как фундаментная плита защищена со всех сторон инертным к химическим воздействиям материалом - экструдированным пенополистиролом.

Одним из самых распространенных видов фундаментных плит в Европе является «шведская плита». По данной технологии в Европе построено более миллиона домов. Его надежность подтверждена многими годами эксплуатации в таких «зимних» странах, как Швеция, Финляндия, где погодные условия очень схожи с российскими.

Шведская плита - это утепленный монолитный фундамент низкого заглубления. Главная особенность этой технологии в том, что всё основание дома заключено в толстый слой утеплителя для фундамента, в том числе и снизу. Таким образом, исключается промерзание грунта под домом и всякое его движение. Под теплым домом грунт не промерзает и не пучинится. Такой фундамент пригоден для любых грунтов при любой глубине залегания грунтовых вод.

Преимущества:

Является универсальным фундаментом для всех видов грунтов.Выполняет роль теплового аккумулятора дома. Предотвращает теплопотери через фундамент в грунт и атмосферу.Не позволяет промерзать грунтам под основанием дома.Позволяет устанавливать в доме такие тяжелые устройства и конструкции как бойлер или камин.

Технология монтажа

После снятия поверхностного грунтового слоя производится засыпка подушки основания плиты карьерным песком. Производится трамбовка песчаной подушки. Далее осуществляется закладка труб инженерных коммуникаций. Затем следует нивелирование и укладка бортовых элементов, а далее послойно укладывается 2 слоя плит экструдированного пенополистирола.Далее монтируется арматурный каркас из стальной арматуры диаметром 12 мм в два слоя с ячейкой 200 мм. Производится заливка бетоном марки М300 (класс B 22,5), толщина плиты 250 мм.

Технологическая комплектация фундамента:

Укладка геотекстиля.Устройство закладных для ввода в дом инженерных коммуникаций - электричества, водопровода, канализации.Устройство песчаной подушки с уплотнением виброплитой толщиной 300 мм .Устройство несъемной опалубки из фибролитовых плит марки GB-600.Укладка гидроизоляции.Укладка утеплителя - экструдированного пенополистирола URSA или ПЕНОПЛЕКС под фундаментной плитой толщиной 100 мм , по бокам фундамента - толщиной 50 мм .Монтаж арматурного каркаса в два слоя с ячейкой 200*200 мм из стальной рифленой арматуры (А3) диаметром 12 мм .Заливка монолитной плиты толщиной 250 мм сертифицированным бетоном марки М300 (класс B 22,5) с выравниванием и уплотнением раствора.

Нормативная база: Нормативная база на данный тип фундамента установлена в СниП 3.03.01-87 и ВСН 29-85, для Московской области в ТСН МФ-97 МО.

Хотите узнать, как делают ленточные фундаменты для частного дома наши соседи, до которых от Питера всего 300 километров? Я говорю о финах. Очень интересная технология. Быстро и удобно. Думаю, и недорго. На счёт пактичности, судить Вам!

Технология для ленточного фундамента оптимизирована для уменьшения ручного труда. Все земляные работы делает техника, экскаватор используется не только для выкапывания котлована! Эксковатор ювелирно работает ковшом и выполняет ту работу. кторую у нас делают таджики с лопатами и тачками. Разавнивает, подсыпает, переносит щебень от кучи и рассырает по площадке.

Руками вообще почти ничего не делают.. разве что разбивают оси для будущего фундамента или соединяют трубы. То есть, руками делают тлько то, что нельз сделать иначе. Когда экскаватору становится работать сложно, из за его размеров, вместо него привозят маленький экскаватор!

Эта кучка желтого и непонятного хлама скоро станет фундаментом! Вы удивитесь. это несъёмная опалубка. Она выгляжит весьма практично, арматкрный каркас обтянут толстой плёнкой. на один раз, самое оно.

Буквально за пол дня из этой несъёмной опалубки для вялых фина собирают ленточный фундамент. Между собой фрагменты опалубки соединяют специальной оснасткой, опресовывают месталлические кольца. Это раза в три быстрее, чем привыкли делать у нас - скручивать арматурный каркас проволокой и крючком. Думаю, эта технология им вообще неизвестна.

Благодаря хитрой форме арматуры свободно можно обойтись без подбетонки и прочих ухищрений. Фактически, внешнее армирование. очень неплохо, жаль. что у нас не производят ничего подобного.

Обратите внимание, какие у них строители чистенькие и цветастые. Было бы забавно, если наших таджиков так переодеть!

Буквально за день собирают ленточный фундамент для весьма немаленького дома. Чёрные трубы, которые торчат из земли, это для ливневая каналлизация, для отвода воды. В эти трубы будет настроен водосток с крыши. Правда, неплохо придумано?

Заливают фундамент при помощи бетононасоса и вибратора, всё как обычно. Интеерсно то, что приехал миксер, совмещенный с бетононасоссом! Потом, когда в миксере кончился раствор, к нему сзади пристроился второй. Весьма практично!

Типа всё, залили, загладили, красиво... так нет! Теперь начинаем класть саму ленту фундамента. Или цоколя... сами смотьрите.

Все производители нам хорошо знакомы. Блоки будут класть на обычный для нас Ветонит. И размешивают раствор по-нашему, лопатой и бетономешалкой.

Размещиваем раствор, и начинаем класть ряд блоков, казалось бы, всё совсем обычно. Фиг там!

После первого ряда блоков на них кладут два толстых прута арматуры и ставят желтое корытце - дозатор раствора. Прокатываем его до заполнения арматуры и кладём второй ряд блоков. Получается очень быстро и аккуратно. У нас нечто подобное используют для кладки газоблоков Хебель. Точнее, пытаются использовать... технология не приживается, все кладут по-старинке.

Я всё ждал. что для угла достанут какую-то особую примочку. Но нет, обмазли лепёшку раствора мастерком, и всего делов.

Вот и вся "лента" фундамента. Никаких вертикальных связей, даже вертикальных швов раствора нету. Потом эту ленту обклеивают с обоих сторон пеноплатом. Это вместо привычной нам гидроизоляции фкнламента. Потом засыпают слоем щебня, как снаружи, так и изнутри. Обязетельно, при помощи механизации. Щебень привёз миксер с транспортёрной лентой. Самый обычный щебень возят миксером! А ведь удобно...

Что за прутья торчат, я так и не понял, это куски арматуры подложенные под пенопласт на клею. Загадочно... Вообще, получилась интересная конструкция, как такой ленточный фундамент рассчитывать , мне не ясно. Однозначно ясно, что конструкция получилась пластичная и на неё можно ставить только каркасное строение. Впрочем, именно такие дома финны строят в 90% случаев.

У нас на сайте есть большой раздел по фундаментам, там описаны ленточные, свайные и плитные фундаменты, технологии их возведения и отчёты наших посетителей, кто сам строил и прислал нам статью.

Пользователь портала делится опытом изготовления бюджетного варианта утеплённого финского фундамента.

Наряду с популярным на FORUMHOUSE фундаментом УШП (Утеплённая Шведская Плита) интерес у пользователей вызывает ещё один тип энергоэффективного фундамента. Это - УФФ, т.н. утеплённый финский фундамент, по сути, представляющий собой утеплённый ленточный фундамент с полами по грунту. Именно о нём и пойдёт речь в сегодняшнем материале.

Сравнение УШП и утеплённого финского фундамента

В первую очередь УФФ хотят построить те застройщики, которые думают, как нивелировать ряд недостатков (как мнимых, так и реальных), присущих УШП. Это низкий цоколь. Здесь во многом сказывается российский менталитет и опасение, что невысокую плиту и стоящий на ней дом зимой заметёт снегом. Как показывает обширная практика использования УШП пользователями нашего портала, эта характеристика фундамента мало влияет на удобство его эксплуатации.

Второй показатель - дороговизна устройства УШП на участках с большим перепадом высот. Сказывается большой объём подготовительных земляных работ. И третий фактор - высокая цена на УШП, а точнее, необходимость сразу выложить большую сумму за целый комплекс работ, связанных с возведением этого типа фундамента.

УШП - это настоящая система, состоящая из самого тела фундамента, дренажа, утеплённой отмостки и всех необходимых инженерных коммуникаций: тёплого пола, закладных под электрокабели и труб водоснабжения, системы канализации. А поверхность плиты уже готова под укладку чистового покрытия.

Кроме всего вышеперечисленного, УШП требует высокой культуры строительных работ от исполнителей, что не всегда возможно применительно к нашим условиям. Отсюда: для многих частных застройщиков УФФ более понятен, менее сложен в исполнении, а также позволяет растянуть работы по времени.

И хотя УФФ в итоге может оказаться дороже УШП, возможность «рассрочки» оплаты за весь цикл работ, а также привычный высокий цоколь или возможность устройства фундамента на неровном участке перевешивают.

В классическом виде УФФ представляет собой сборный ленточный фундамент, сложенный из 3-х - 4-х рядов КББ (пустотелых или полнотелых керамзитобетонных блоков) (200х200х400 мм). Сечение ленты - 600 - 800 (высота) х 200 (ширина) мм. Каждый ряд блоков армируется двумя стальными прутками «десятками».

Важная деталь: лента из КББ возводится на монолитной, армированной бетонной «пятке», размером - 600 (ширина) х 200 (толщина) мм.

Фундамент утепляется изнутри экструзионным пенополистиролом , после чего периметр засыпается песком, песок утрамбовывается, прокладываются все необходимые инженерные коммуникации. Затем заливается бетонная стяжка с трубами, как вариант, тёплого пола.

Т.е. устраиваются классические и хорошо знакомые пользователем нашего портала полы по грунту. Также УФФ, для удешевления и ускорения строительства, можно возвести без использования классической деревянной опалубки.

Делается это так: роется траншея (фактически, снимается только плодородный слой), в нее втрамбовывают щебень, выстилают полиэтиленовую плёнку, внешние края которой заводят на КББ.

Блоки являются бортиками для заливки бетонного основания, а также выступают в роли съёмной опалубки. После заливки «пятки» и застывания бетона блоки убирают и используют для кладки ленты.

Как это сделано, наглядно демонстрируют следующие фотографии, взятые из темы «Финский фэн-шуй под СПб» пользователя портала с ником Tim1313.

Также интересен вариант строительства УФФ с использованием полнотелых пескоцементных блоков, которые использовал Дмитр173, решивший самостоятельно повторить финский фундамент.

Бюджетный вариант финского утеплённого фундамента Дмитр173Участник FORUMHOUSE

Изучив наш портал и прочитав темы с примерами строительства пользователей, я буквально вдохновился на самостоятельное возведение каркасника в СНТ. Каркасник я решил поставить на УФФ размером 10х6.5 м, т.к. считаю этот тип фундамента оптимальным для подмосковных грунтов. Также в актив этого фундамента запишу высокий цоколь. УШП для дома сезонного проживания я делать не захотел.

Для оптимизации работ пользователь решил привлечь к строительству подсобников. Под контролем Дмитр173 рабочие расчистили пятно застройки и, по разметке, выкопали траншею глубиной в 50 см.

Геометрия траншеи контролировалась при помощи рулетки и лазерного уровня.

После того как выкопали траншею, её выстелили геотекстилем, засыпали гравий, который уплотнили деревянной самодельной трамбовкой.

Дмитр173

Всего, по моим расчётам, на засыпку потребовалось 7 м³ гравия. Гравий засыпал и трамбовал я сам. Все материалы рассчитывал кратно машинам, чтобы минимизировать расходы. Кроме этого, участок уже обжит, а складировать блоки и гравий негде.

Затем на гравийную подушку уложили стеклогидроизол. Это необходимо, чтобы отделить щебень от бетона «пятки».

Стенки траншеи, а также дно выстелили толстой полиэтиленовой плёнкой и уложили арматурный каркас.

После подготовительных работ Дмитр173, тщательно все рассчитав, заказал миксер с бетоном. Всего на основание ушло 3.9 м³ бетона Б35.

На нулевом цикле возник вопрос, какой материал использовать для кладки ленты. Пользователь решил использовать полнотелые пескоцементные блоки. Размеры такого блока составляют 39х19х19 см. Вес - около 27 кг. Морозостойкость F50. Прочность – М150.

Финны для возведения УФФ используют КББ с пустотами, т.к. считают, что под лёгкий каркасный дом прочности такого керамзитобетонного блока достаточно. Кроме этого, такие блоки «теплее», чем полнотелые бетонные, легче, и их физически проще укладывать рабочим.

Дмитр173

Повертев тяжелые блоки в руках, я понял, что сам с объёмом работы не справлюсь. Решил нанять рабочих.

Блоки уложили в три ряда. Каждый ряд армировали. Сначала пользователь планировал продолбить перфоратором канавки под арматуру (в финском варианте фундамента в КББ есть канавки), но подумав, от этой идеи отказались. Арматуру укладывали в раствор между блоками.

Всего на фундамент потребовалось 240 шт. блоков или три поддона по 80 шт.

Не обошлось без небольших проблем. Как рабочие ни старались выставить блоки по горизонту, перепад составил около 3-4-х см. В итоге Дмитр173 решил вывести в 0 верх блоков, при помощи ЦП (цементно-песчаной смеси). Примыкание блоков к «пятке» гидроизолировали двумя слоями наплавленного стеклогидроизола.

Закончив возведение фундамента, пользователь приступил к его утеплению (изнутри) экструзионным пенополистиролом в один слой.

Плиты фиксировались на пластиковые дюбеля с прижимными шляпками.

Завершив этот этап, произвели обратную засыпку периметра грунтом, вынутым при копке траншеи под фундамент.

Обратную засыпку следует делать не вынутым грунтом с органическими включениями, а песком. Дмитр173

Засыпку выполнил сам. Дело это муторное. Хочется поскорее перейти от земляных работ к финишным.

Засыпав внутренний периметр фундамента грунтом, пользователь нарисовал на утрамбованной поверхности стены и ещё раз проверил планировку будущего дома.

Убедившись, что проект выполнен правильно, Дмитр173 разметил траншеи под укладку канализационных труб.

Требовалось, чтобы трубы прошли под фундаментной подушкой. При этом необходимо соблюсти определённый уклон.

Для канализационной трубы диаметром в 110 мм уклон составляет 2 см на 1 погонный метр. Итого: для длины трассы в 10 м нужно выполнить плавное понижение траншеи (между точками входа и выхода) в 20 см.

В связи с этим интересен вариант от Дмитр173, который, в свою очередь, воспользовался советом знакомого сантехника. Итак:

1. Канализационные трубы стыкуются друг с другом при помощи специальной пасты – смазки, предназначенной для соединения пластиковых труб. Использование пасты упрощает соединение и продлевает срок службы уплотнительных резинок.

2. Трубы дополнительно соединяются друг с другом небольшими саморезами, т.н. «клопиками». Причём два самореза вкручиваются следующим образом. Если представить, что сток (чёрные воды) течет на «6» часов, то саморезы вкручиваются на «10» и «2» часа.

3. Изнутри трубы саморез должен торчать на минимум. Лишнее отрезается и зачищается.

4. Стыки канализационных труб, для большей герметизации, дополнительно обматываются алюминиевым скотчем.

5. Трубы одеваются в вспененный утеплитель, т.н. «шубку». Выходы труб, сквозь тело будущей плиты, также одеваются в утеплитель. Это развяжет конструкции и обеспечит некоторую подвижность труб. Кроме этого, в случае протечки стоки, как по гильзе, потекут по утеплителю за пределы фундамента.

6. Трубы укладываются на утрамбованное песчаное основание траншеи, а затем также засыпаются песком с трамбовкой.

Дмитр173

Глубина траншеи получилась 0.6 м. Работа значительно осложнялась из-за дождей. Стенки траншеи обваливались. Пока выкопаешь снова, выведешь уровень, подсыплешь, если нужно песок. Это отнимало время.

Закончив укладку канализации и засыпав трубы песком, пользователь насыпал на основание гравий.

Гравий или щебень нужен для доуплотнения песка. При трамбовании щебень (особенно крупной фракции 20-40 и выше) за счет твердости оказывает дополнительное давление на грунт. В результате происходит более глубокое уплотнение песка. Причем, не только вглубь, но также и в стороны.

Затем Дмитр173 расстелил геотекстиль (он нужен для разделения слоёв) и, заказав песок, приступил к его растаскиванию.

На этом этапе снова потребовалась помощь наёмных рабочих. Главное - присматривать за ними и контролировать работу. Т.к., по словам пользователя, «профессионалы» считали, что расхождение в перепаде уровня песчаного основания в 4-7 см это - нормально, а кривизну можно выравнять бетонной стяжкой.

Пришлось Дмитр173 объяснить рабочим, как надо всё делать.

После того как песок растащили и утрамбовали, выкопали две траншеи - будущие рёбра жесткости под поперечные несущие стены.

На дно траншей уложили ЭППС и приступили к раскладке основного слоя утеплителя.

Работа по устройству стяжки пола по грунту состояла из нескольких шагов:

1. Перекрёстно уложенный слой экструзионного пенополистирола застели полиэтиленовой плёнкой.

2. Уложили металлическую сетку, которую поставил на проставки, чтобы она оказалась в «теле» плиты и включилась в работу.

Данная технология возведения плитного фундамента еще достаточно нова для России, как и уже известная всем утепленная шведская плита. Именно поэтому, необходимо тщательно рассмотреть технологию монтажа УФП (финской плиты) шаг за шагом, изучить, как сделать утепленную финскую плиту своими руками. Мы расскажем про все плюсы и минусы этой технологии для малоэтажного строительства и покажем видео инструкцию по самостоятельному устройству фундамента УФФ.

Современные технологии возведения финских каркасных домов предусматривают легкость возводимого здания и отсутствие необходимости в глубоко загубленном фундаменте. Деревянные дома возводят чаще всего на ленточном фундаменте. Лишь в редких случаях, на сложных грунтах, необходим надежный или . Рассмотрим далее недостатки и достоинства утепленной финской плиты.

Утепленная финская плита шаг за шагом

Принцип технологии заключается в сооружении опалубки для фундаментной плиты из пенополистирольного утеплителя с высокой прочностью. Основание УФФ (утепленного финского фундамента) – это несъемная опалубка, размещенная на песчаной подушке. По периметру утепленной финской плиты выкладывается каркас из арматуры, через которую укладываются коммуникации, а затем арматура заливается бетоном.

Достоинства и недостатки технологии

При использовании данной технологии снаружи плита не утеплена, что приводит к промерзанию бетонной конструкции МЗЛФ. Однако при выборе плиты УФП вы получите готовый черновой пол и низкие теплопотери на первом этаже, благодаря отсутствию подполья. Бетонная стяжка отделена от ленточной части фундамента плитами пенополистирола и не воспринимает нагрузки от здания (смотри фото выше).

Достоинства утепленного финского фундамента:

1 . экономичность – вместо экструзии можно использовать ПСБ-С, который дешевле;2 . ленточную часть фундамента можно выложить из кирпича или блоков, как цоколь;3 . возможность ремонта коммуникаций под стяжкой, при необходимости.

Недостатки утепленного финского фундамента:

1 . земляные работы – необходимо вырыть траншею для ленточного фундамента;2 . обратная отсыпка дома, необходимость в уплотнении каждых 10 см слоя отсыпки;3 . необходимость в покупке нерудного материала для отсыпки фундамента дома.

Утепленный финский фундамент своими руками

1. Подготовка котлована и траншеи для МЗЛФ

При проектировании необходимо учесть проложенные коммуникации на участке расстояние до проезжей части и т.д. После этого необходимо сделать разметку будущей плиты. Заливка бетона на плодородный слой не допускается, поскольку разложившаяся органика даст усадку за 2 – 3 года. Поэтому грунт с площадки вывозится, а котлован выравнивается и отсыпается песком на заранее уложенный геотекстиль.

2. Заливка МЗЛФ (мелкозагубленного фундамента)

Перед заливкой мелкозагубленный ленточный фундамент (МЗЛФ) отсыпается щебенкой на уложенный . Далее производится армирование стержнями диаметром 8 – 14 мм. Далее изготавливается опалубка, в которую застилается гидроизоляционный материал. Ленту заливают бетоном высотой 20 – 30 см, распалубка фундамента выполняется после набора бетоном прочности не менее 50%.

3. Отсыпка внутренней части фундамента

Внутренняя поверхность ленточного фундамента оклеивается пенополистиролом ПСБ-С, наружная сторона МЗЛФ не имеет утепления. После этого производится засыпка песком с послойным уплотнением через каждые 10-20 см. Для засыпки используют песок, ПГС, ОПГС или щебень фракции 5/20. На отсыпку укладывается плитный утеплитель ПСБ-С или экструдированный пенополистирол , арматурная сетка и заливается стяжка.

4. Заливка плиты финского фундамента

Про заливку бетонной стяжки мы рассказывать не будем. Скажем лишь, что опалубка для плиты не нужна, так как ею является ленточный фундамент по периметру здания. Имеет смысл добавлять в бетон пенетрирующие добавки для надежной гидроизоляции конструкции. Также с помощью битумной мастики и оклеечной гидроизоляции производится своими руками по внешнему периметру.

У специалистов есть мнение, что вместо пенополистирола для фундамента лучше использовать экструзию с большой плотностью.

Сделать утепленный финский фундамент (УФФ) можно без ограничений практически на любых грунтах. При этом застройщик получит готовый черновой бетонный пол. Недостатком технологии является возможное промерзание МЗЛФ, так как отсутствует наружное и отмостки. Но это не критично, так как этот минус финской технологии можно легко исправить самостоятельно.

Видео. Как сделать утепленный финский фундамент

Понравилась статья? Поделись с друзьями:

Facebook

Twitter

Мой мир

Вконтакте

Google+

23.05.2018

Фундамент своими руками

Самое интересное:

strbuild.ru

Утепленный по финской технологии мелкозаглубленный ленточный фундамент. Расчёт плитного основания. Бюджетный вариант финского утеплённого фундамента

Технологии не стоят на месте, в связи с чем, построить утепленный финский фундамент стало еще проще. Такие дома отличаются быстрой сдачей в эксплуатацию, так как они не нуждаются в заливке мощного глубинного фундамента. Происходит монтаж ленточного основания или при определенных обстоятельствах столбчатой или свайной опоры. Фундамент финская плита (ФФП) – это стандартный пол, имеющий жесткую подстилку из гравийно-песчаного слоя. Стяжка легко отделяется от цокольной части здания при помощи листа пенополистирола.

Утепленный финский фундамент (УФФ) имеет своеобразную технологию, из-за чего распространения он не получил. УФФ часто используют российские строители. Благодаря его свойствам, существенных ошибок в строительстве основания здания можно избежать.

Плюсы ФФП:

  1. Высокая экономичность.
  2. Плиты удобны в эксплуатации.
  3. Стяжка не несущая, вся нагрузка распределяется на ленточную часть фундамента.
  4. Возможно использование нескольких вариантов пола от электрических до водяных.
  5. Трудозатраты предельно снижены.
  6. Отлично подходит для возведения в сложных условиях, например, на склонах.

В свою очередь финские плиты имеют некоторые минусы, а именно:

  1. Необходимость в рытье траншей.
  2. Засыпка траншей и внутреннего периметра здания.
  3. Необходимость в использовании нерудного материала.
  4. Нужна спецтехника.

Использование УФФ выходит немного затратнее, чем использование «шведских» плит. Стоимость строительных работ исходит из таких параметров, как высота цокольной части и уровень глубины закладки мелкозаглубленной ленты МЗЛФ.

При данном принципе технология следующая: МЗЛФ не утепляется снаружи, что приводит к промерзанию, и многие такие фундаменты, как следствие, становятся восприимчивыми к проседанию.

Утепленная шведская плита «УШП»

Эта технология заключается в возведении корыта из пенопластового материала, обладающего высоким уровнем прочности. Конструкция имеет вид цельного сооружения с несъемной опалубкой, которая выполняет дренажные функции и размещается на гравийно-песчаной дорожке. Далее выкладывают каркасную сетку из арматуры, это необходимо для закладки всех коммуникаций будущего здания. Следующим этапом является заливка бетоном каркасной сетки и дальнейшая ее шлифов

mexamoll.ru


Смотрите также


loft абиссинка абиссинская скважина автономная канализация автономное водоснабжение автономное газоснабжение автономные газовые системы анализ воды арболит арболит достоинства арболит недостатки арболит своими руками артезианская скважина бетонный септик блок-хауз блок-хаус блокхауз блокхаус брама винтовой фундамент винтовые сваи выбор пиломатериалов выбор фундамента газгольдер Газобетон газобетон достоинства газобетон минусы газобетон недостатки газобетон это греющий пол деревянные окна деревянные фасады дизайн интерьеров дизайн хай-тек дома из арболита доркинг достоинства артезианских скважин евроокна. жб кольца забивная скважина звукоизоляция полов звукоизоляция помещений звукоизоляция своими руками звукоизоляция стен звукопоглощающие материалы имитация бревна имитация бруса интерьер в стиле хай-тек интерьеры инфильтратор инфильтратор для септика каменные стены канализация своими руками каркасник каркасный дом каркасный дом своими руками качество воды классицизм клеёный брус клееный брус клееный брус минусы клееный брус плюсы колодец куры брама видео лофт фото мансарда своими руками мансарда это минусы арболита мясные породы кур недостатки артезианских скважин недостатки клееного бруса объем инфильтратора огород в октябре окна ПВХ октябрьские работы в саду опилкобетон осенние работы в саду особенности стиля хай-тек отопление полами пиломатериалы плавающий пол Пластиковые окна плюсы газобетона поля фильтрации постройка фундамента пробковое покрытие пробковые полы размер септика расстояние от септика самодельный арболит самодельный септик санитарная зона септик септик из колец сибирская лиственница скважина скважина-игла сорта пиломатериалов стиль классицизм в интерьерах стиль лофт стиль хай-тек строим мансарду строительство фундамента таунхаус тепловой насос теплый пол типы фундаментов установить инфильтратор устройство каркаса устройство мансарды устройство септика устройство стен утепление утепление полов утепление стен утепление фасада фото интерьеров фундамент фундамент на сваях фундамент ошибки фундамент своими руками химический анализ воды хранение пиломатериалов электрический пол Электропол


ReadMeHouse
Энциклопедия строительства и ремонта
