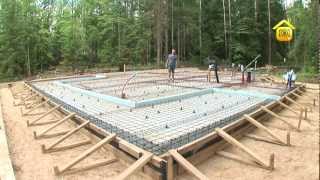

Утеплённая шведская плита: энергоэффективный фундамент для дома. Фундамент теплый


теплоизоляционные материалы, инструкция, видео и фото

В данной статье я расскажу вам о том, как утеплить фундамент различных типов. Это позволит вам самостоятельно сделать свое жилье более экономным и комфортным.

Утепление фундамента

Утепление фундамента

Нужно ли теплоизолировать фундамент

Зачастую новички спрашивают на форумах, как лучше поступать, утеплять – фундамент или пол? На самом деле вопрос некорректен, так как обе операции нацелены на решение различных задач.

Так утепление пола предотвращает проникновение холода в помещение через перекрытие.

Теплоизоляция же фундамента выполняет следующее функции:

  • защищает основание от воздействия влаги, а также многократных циклов заморозки/разморозки, и прочих негативных факторов. Таким образом, утепленный фундамент более долговечный;
  • предотвращает охлаждение перекрытия и стен в результате контакта с промерзшим фундаментом, соответственно, снижает общие теплопотери дома;
  • защищает от низких температур подвал, если он имеется. Это позволяет хранить в нем овощи и другие продукты.

Поэтому, если вы решили выполнить утепление дома, крайне желательно утеплить и фундамент.

Схема наружной теплоизоляции

Схема наружной теплоизоляции

  Реклама

Наружное утепление ленточного фундамента

Прежде всего рассмотрим, как утеплить ленточный фундамент, который является наиболее распространенным.

Способов утепления такого основания существует два:

  • теплоизоляция снаружи – именно этот способ позволяет защитить основание от промерзания и прочих негативных факторов;
  • утепление изнутри – как правило, выполняется в тех случаях, если под домом расположено подвальное помещение или цокольный этаж. Эта процедура позволяет сделать помещение более теплым и, соответственно, снизить расходы на отопление.

Зачастую внутреннее утепление выполняется вместе с наружным. Далее рассмотрим оба варианта теплоизоляции.

Итак, утепление ленточного фундамента снаружи можно условно разбить на пять этапов:

Порядок выполнения работ

Порядок выполнения работ

Подготовка материалов

Прежде всего нужно определиться с выбором теплоизоляционного материала. Обычно для этих целей используют пенополистирол или экструзионный пенополистирол.

Экструдированный пенополистирол для утепления фундамента

Экструдированный пенополистирол для утепления фундамента

Я рекомендую не пытаться сэкономить, и использовать для этих целей экструдированный пенополистирол по нескольким причинам:

  • этот материал обладает гораздо более высокой прочностью, чем пенопласт — 0,2-0,5Мпа против 0,07Мпа у пенопласта;
  • не боится воздействия влаги;
  • долговечность значительно выше, чем у пенопласта;
  • обладает низкой теплопроводностью — 0,027-0,034Вт/мК против 0,037-0,043Вт/мК у пенопласта.
Пеноплэкс Фундамент

Пеноплэкс Фундамент

Плотность экструдированного пенополистирола для наружной теплоизоляции должна составлять не менее 33 кг/м 3 , чтобы он обладал достаточной прочностью. В продаже можно найти специальный утеплитель для фундамента, к примеру, «Пеноплэкс Фундамент».

Единственным недостатком пенополистирола является высокая цена, которая в среднем составляет 4500 рублей за 1м2.

Помимо теплоизоляции понадобятся такие материалы:

  • жидкая гидроизоляция, к примеру, битумная мастика;
  • геотекстиль для обустройства дренажа;
Дренажная труба

Дренажная труба

  • дренажные трубы;
  • клей-пена для пеноплекса;
  • рулонная гидроизоляция, к примеру, рубероид;
  • материалы для заливки стяжки (понадобятся для обустройства отмостки).

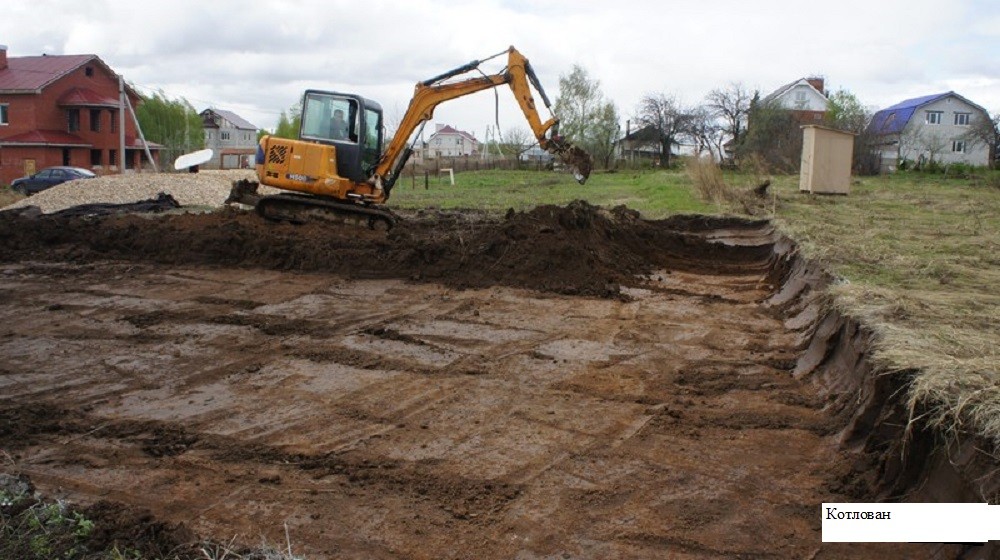

Откапываем фундамент

Откапываем фундамент

Выполнение земляных работ

Наружное утепление фундамента частного дома начинается с выполнения земляных работ, если, конечно, вы не занимаетесь этой процедурой на этапе строительства.

Земляные работы выполняются так:

  1. в первую очередь нужно откапать ленточный фундамент. Для этого выройте траншею на всю глубину фундамента шириной около полутора метров. После этого фундамент следует оставить на некоторое время, чтобы он хорошо высох;
Схема обустройства дренажа

Схема обустройства дренажа

  1. далее нужно выполнить дренаж. Он особенно необходим при близком расположении грунтовых вод или в том случае, если в вашем регионе обильно выпадают осадки.Для обустройства дренажа по периметру дома нужно выкопать траншеи на расстоянии полуметра от фундамента. Глубина траншеи должна быть такой, чтобы дренажная труба располагалась на уровне основания фундамента;

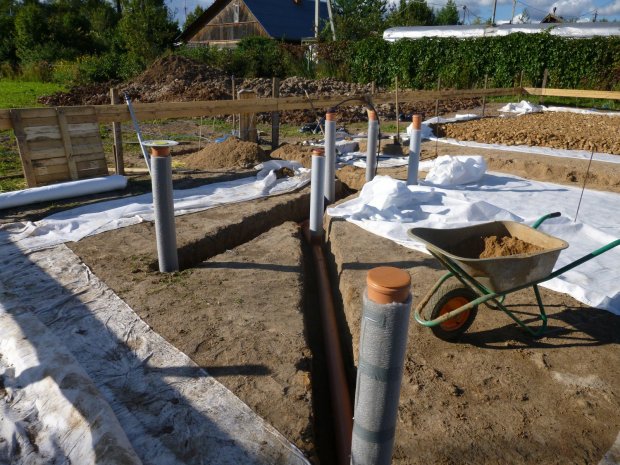

Обустройство дренажа

Обустройство дренажа

  1. дно траншеи засыпьте песком и щебнем. Толщина слоев должна быть около десяти сантиметров;
  2. затем дно траншеи следует застелить геотекстилем с заворотом на края;
  3. после этого в канаву укладываются дренажные трубы. При этом необходимо выдержать уклон не менее 2 см на метр. Систему дренажа следует соединить с ливневой канализацией или отвести в ливневый колодец;
  4. далее засыпьте траншею щебнем и оберните трубы краями геотекстиля.

Приступать к выполнению земляных работ необходимо в сухую теплую работу. Поэтому лучше всего заниматься утеплением фундамента поздней весной или летом.

На этом земляные работы пока завершены.

Очистка фундамента от грязи

Очистка фундамента от грязи

Подготовка фундамента

Теперь необходимо подготовить поверхность фундамента к дальнейшему утеплению.

Работа выполняется в такой последовательности:

  1. просохший фундамент надо очистить от остатков грунта и прочей грязи. При этом необходимо удалить откалывающиеся участки бетона. Чтобы очистить поверхностью, можно воспользоваться металлической щеткой;
  2. выпирающие участки, которые будут мешать монтажу утеплителя, необходимо удалить. Старайтесь, чтобы поверхность была как можно более ровной, так как от этого зависит долговечность фундамента;
Нанесение битумного праймера

Нанесение битумного праймера

  1. для улучшения адгезии мастики фундамент надо обработать битумным праймером при помощи валика или кисти;
  2. после просыхания поверхности выполняется гидроизоляция фундамента. Для этого на его поверхность нужно нанести битумную мастику при помощи валика или кисти. Рекомендую использовать готовую к использованию мастику, которая не нуждается в добавлении растворителя или нагреве.
Нанесение битумной мастики

Нанесение битумной мастики

Мастикой необходимо заполнить все углубления, трещины и т.д., чтобы образовалось сплошное покрытие толщиной около 2-4 мм.

Теперь нужно дождаться высыхания мастики, и можно начинать утепление фундамента дома.

Нанесение клея на пеноплекс

Нанесение клея на пеноплекс

Монтаж утеплителя

Инструкция по монтажу пеноплекса выглядит так:

  1. нанесите клей на тыльную сторону утеплителя. Клей должен располагаться по периметру плиты, а также по центру;
  2. затем плиту нужно приложить к поверхности фундамента и слегка придавить. Начинайте оклеивать фундамент от угла.
Монтаж пеноплекса

Монтаж пеноплекса

Старайтесь расположить плиты как можно ближе друг к другу. Некоторые виды экструдированного пенополистирола имеют фаски, благодаря чему соединяются в замок;

  1. как правило, идеально оклеить фундамент плитами утеплителя невозможно. Поэтому нужно осмотреть стены и заполнить имеющиеся щели клей-пеной.

На этом процесс утепления завершен. Дополнительно крепить утеплитель к фундаменту дюбелями не рекомендую, так как он и так будет надежно зафиксирован грунтом. К тому же при монтаже дюбелей придется делать в фундаменте отверстия, которые нарушат его целостность.

Схема утепления отмостки

Схема утепления отмостки

Обустройство отмостки

Теперь надо сделать утепленную отмостку, выполнив следующие действия:

  1. котлован по периметру дома нужно засыпать землей так, чтобы осталась траншея глубиной около 30 см от уровня грунта;
  2. далее траншею засыпьте песком толщиной около десяти сантиметров и тщательно утрамбуйте;
Гидроизоляция отмостки

Гидроизоляция отмостки

  1. поверх траншеи следует уложить рубероид вплотную к стенам дома. Стыки рубероида, которые должны перекрывать друг друга, проклейте битумной мастикой;
Утепление отмостки

Утепление отмостки

  1. затем на гидроизоляцию укладывается пеноплекс;
  2. поверх пеноплекса заливается стяжка по стандартной схеме.

На этом утепление фундамента снаружи завершено.

Теплоизоляция ленточного фундамента изнутри

Утепление фундамента своими руками изнутри так же можно поделить на несколько этапов:

Порядок утепления фундамента изнутри

Порядок утепления фундамента изнутри

Утеплять подвальное помещение можно только после тщательной его гидроизоляции, так как помещение должно быть сухим.

Подготовка материалов

Для утепления фундамента изнутри понадобятся такие материалы:

  • плитный утеплитель – можно использовать любой, включая пенопласт или даже минеральную вату;
  • клей для утеплителя;
  • дюбеля-зонтики;
  • грунтовка;
  • армировочная стекловолоконная сетка.
Удаление старого покрытия

Удаление старого покрытия

Подготовка стен

Прежде чем утеплить фундамент дома изнутри, обязательно нужно его подготовить:

  1. прежде всего стены необходимо очистить от грязи и пыли, а также старой отслаивающейся отделки, если она имеется. Для этого их можно почистить щеткой, и затем протереть влажной тряпкой;
  2. затем поверхность фундамента надо покрыть грунтовкой. Если основание бетонное, используйте адгезионную грунтовку. В остальных случаях можно использовать универсальный грунт.
Грунтование стены

Грунтование стены

Грунт наносится кистью или валиком тонким слоем. После просыхания первого слоя, процедура повторяется.

Перед тем как утеплять фундамент, нужно выполнить теплоизоляцию пола. Данная операция выполняется по такой же схеме, что и теплоизоляция отмостки – укладывается гидроизоляция и утеплитель, после чего заливается стяжка.

Монтаж утеплителя

После просыхания стен начинаем монтаж утеплителя:

  1. если в качестве клея используется сухая смесь, ее нужно развести в воде до кашеобразной консистенции;
Нанесение клея на пенопласт

Нанесение клея на пенопласт

  1. затем клей наносится на тыльную сторону плиты зубчатым шпателем. Если поверхность стен неровная, можно наносить клей комками;
Оклеивание стены пенополистиролом

Оклеивание стены пенополистиролом

  1. далее плита приклеивается к стене. При этом ее положение отрегулируйте с использованием уровня. По такому принципу оклеивается весь первый ряд утеплителя;
  2. второй и все последующие ряды следует располагать в шахматном порядке, чтобы швы плит не совпадали. В процессе монтажа используйте уровень и правило, чтобы поверхность стен получилась ровной;
Монтаж дюбелей

Монтаж дюбелей

  1. после застывания клея нужно просверлить отверстия, и установить дюбеля. Каждая плита должна дополнительно фиксироваться пятью дюбелями. Шляпки крепежей слегка утапливайте, чтобы они не мешали дальнейшей отделке.

На этом монтаж утеплителя завершен.

Сетку надо нарезать на полотна нужной длины

Сетку надо нарезать на полотна нужной длины

Армирование

Армирование утеплителя осуществляется следующим образом:

  1. полотна стекловолоконной сетки надо нарезать на полосы нужной длины;
  2. затем подготовленную сетку приклейте к утеплителю. Для этого нанесите клеевой состав на поверхность стены зубчатым шпателем. Затем приложите сетку к обработанному клеем участку, и проведите по ней широким шпателем, чтобы сетка погрузилась в клеевой раствор.
Приклеивание стекловолоконной сетки к пенопласту

Приклеивание стекловолоконной сетки к пенопласту

Таким способом оклейте сеткой всю поверхность стен. При этом важно расположить ее так, чтобы каждая последующая полоса перекрывала предыдущую на 10 см;

  1. нанесите второй слой клея широким шпателем, после того как высохнет первый. Толщина слоя должна равняться нескольким миллиметрам.

На этом работа завершена. Теперь вы можете прогрунтовать стены, и пошпаклевать их для нанесения финишной отделки.

Теплоизоляция фундамента свайного типа

Теперь рассмотрим, как правильно утеплить фундамент частного дома свайного типа. Эту работу можно разбить на 4 этапа:

Этапы утепления свайного фундамента

Этапы утепления свайного фундамента

Подготовка материалов

Для утепления свайного основания надо подготовить такие материалы:

  • утеплитель – оптимальным вариантом является экструдированный пенополистирол;
  • материалы для каркаса – брусья и доски, также можно сделать каркас из металлических профилей;
  • антисептическая пропитка;
Плитный изолон

Плитный изолон

  • плитный изолон;
  • керамзит
  • материал для обшивки фундамента, к примеру, цокольный сайдинг.

Монтаж каркаса и утепление

При утеплении свайного фундамента большой проблемой является пучение грунта. Если расположить обшивку вплотную к грунту, то в результате пучение она будет поломана.

Зазор между отмосткой и обшивкой снижает эффективность утепления

Зазор между отмосткой и обшивкой снижает эффективность утепления

Как правило, эту проблему позволяет решить зазор межу обшивкой и отмосткой. Но он приводит к существенному снижению эффективности теплоизоляции. Поэтому я рекомендую выполнить утепление по придуманной мною технологии.

Схема утепления фундамента на сваях

Схема утепления фундамента на сваях

Работа начинается с обустройства обшивки, которая выполняется следующим образом:

  1. по периметру дома нужно выкопать траншею, которая будет располагаться над обшивкой. Глубина траншеи должна составлять 20 см;
  2. затем траншею надо заполнить керамзитом. Благодаря этому при пучении грунта обшивка не будет ломаться. Сверху можно уложить слой листового изолона (вспененного полиэтилена) толщиной не менее 50 см, который будет служить не только утеплителем, но и демпфером;
Монтаж каркаса

Монтаж каркаса

  1. теперь можно выполнить сборку каркаса. Для этого брусья или доски нужно закрепить на сваях по периметру дома. Для их фиксации к сваям приваривают планки с отверстиями для болтов, также можно воспользоваться хомутами, и обойтись без сварочных работ;
  2. для увеличения прочности каркаса, горизонтальные рейки следует соединить вертикальными стойками;
  3. все деревянные детали конструкции нужно обработать антисептиком. Если осуществляется утепление фундамента деревянного дома, также обработайте защитным составом деревянный ростверк и нижний венец строения;
На фото – пример утепления каркаса пеноплексом

На фото – пример утепления каркаса пеноплексом

  1. после этого на каркасе следует закрепить пеноплекс. Для этого можно воспользоваться обычными гвоздями и реками, к которым впоследствии будут крепиться панели;
  2. щели между плитами пеноплекса заполните пеной;
  3. возле нижнего края конструкции по периметру дома нужно установить стартовый профиль для крепления панелей. Следите, чтобы панка располагалась вертикально;
Схема монтажа стартовой планки и уголков

Схема монтажа стартовой планки и уголков

  1. на все углы установите угловые профили, воспользовавшись саморезами. Следите, чтобы уголки были установлены вертикально.

Монтировать панели пока не рекомендую, чтобы не испачкать или не повредить их в процессе заливки отмостки.

Обустройство отмостки

Отмостка выполняется следующим образом:

  1. выкопайте по периметру дома траншею глубиной около 40 сантиметров и шириной 1-1,5 метра;
  2. дно траншеи засыпьте слоем песка и щебня толщиной по 10 см. Каждый слой необходимо тщательно утрамбовать;
  3. затем застелите поверхность траншеи гидроизоляцией;
Заливка бетона

Заливка бетона

  1. по внешнему краю будущей отмостки сделайте дренаж по описанной выше схеме;
  2. далее поверх утеплителя укладывается экструдированный пенополистирол, и сверху заливается стяжка по стандартной схеме.

Старайтесь выполнить стяжку как можно ближе к фундаменту, чтобы после его обшивки между отмосткой и фундаментом получился зазор около 5-7 мм.

Отмостка должны иметь небольшой уклон от дома, чтобы вода не скапливалась у цоколя.

Схема крепления панелей к каркасу

Схема крепления панелей к каркасу

Обшивка каркаса

Обшивка фундамента выполняется так:

  1. панели нижней частью заводятся в стартовую планку, с которой соединяются в зацеп. Крайние от угла панели заводятся в угловые профили. Сверху панели крепятся к обрешетке саморезами, как показано на схеме выше.Таким образом обшивается весь каркас;
Монтаж отлива

Монтаж отлива

  1. сверху над обшивкой монтируется отлив, который позволяет отводить воду на отмостку. Отлив должен быть такой ширины, чтобы он перекрывал щель между цоколем и отмосткой;
  2. в завершение работы щель между отмосткой и обшивкой фундамента следует заполнить изолоном. Сверху можно нанести строительный герметик. Благодаря этому вода не будет просачиваться под фундамент.

На этом процесс утепления фундамента завершен.

Вывод

Из данной статьи вы в подробностях узнали, как утеплить фундамент. Также рекомендую к просмотру видео в этой статье. Если у вас появились ко мне вопросы по данной теме, оставляйте их в комментариях, и я постараюсь ответить в ближайшее же время.

otoplenie-gid.ru

технология устройства, расчёт и цена

Идеальный дом должен быть надежным, прочным, долговечным и, главное рациональным. Нынешнее представление о хорошем доме для своей семьи уже ассоциируется с энергоэффективностью и применением новаторских решений.

В основе любого дома лежит фундамент, который определяет его стойкость и надежность. Для возведения дома предлагается обустроить фундамент утепленная шведская плита (УШП).

фундамент утепленная шведская плита для дома

Что это такое, и какими основными преимуществами обладает уже известно широкому кругу читателей, благодаря рекламной компании.

Однако важно наряду с этим понимать особенности и недостатки УШП, чтобы сделать взвешенный выбор.

Содержание статьи

Что это такое

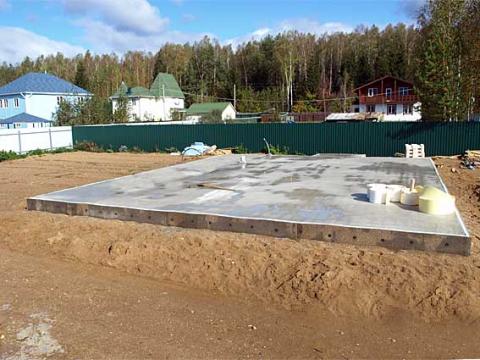

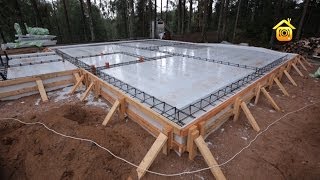

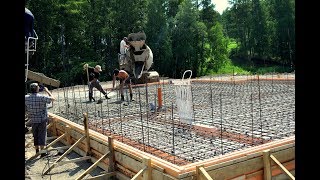

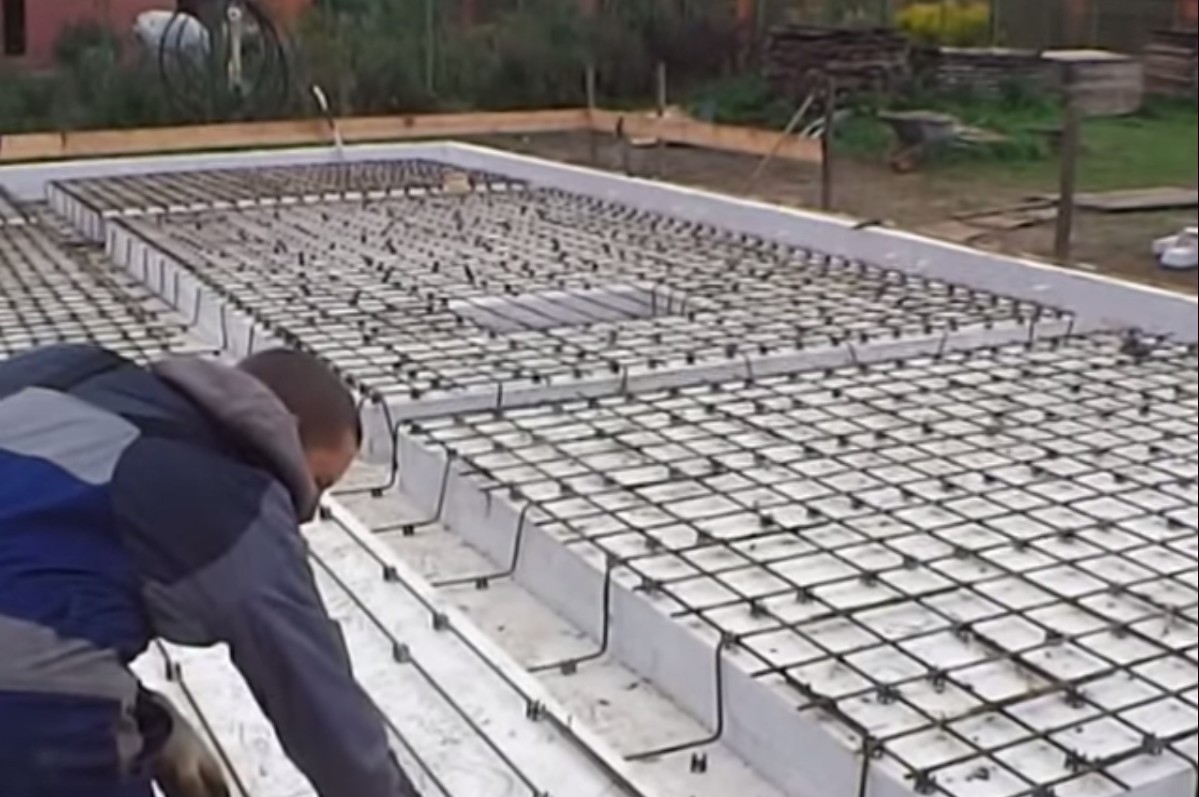

Утепленная шведская плита – это составной утепленный фундамент малого заглубления, подходящий для возведения малоэтажных домов каркасного типа, срубов, домов из пенобетона и кирпича.

Основная идея заключается в изолировании бетонной плиты основания от грунта с помощью утеплителя по типу экструдированный пенополистирол.

Слой утеплителя толщиной 200 мм выполняет одновременно три задачи:

  • Теплоизоляция плиты фундамента;
  • Распределение нагрузки на грунт;
  • Амортизация морозного пучения почвы.

Как и у любого фундамента по типу монолитной плиты УШП хорошо распределяет нагрузку дома по всей поверхности застройки и обеспечивает прочность конструкции, устойчивость к усадке и деформации стеновых элементов.

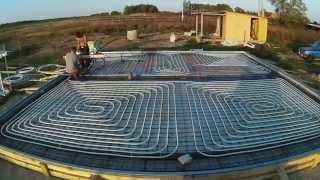

В утепленной шведской плите все коммуникации подводятся заранее скрытым образом непосредственно в толще утеплителя и бетонного основания.

Сама плита качественно изолирована от грунта, что позволяет монтировать систему теплого пола непосредственно в плиту, а также организовать черновой пол без дополнительных стяжек или надстроек.

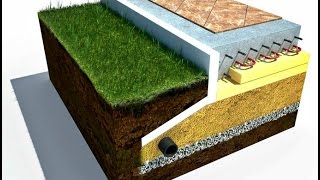

устройство УШП

Устройство фундамента УШП

В итоге обустройством фундамента утепленной шведской плитой застройщик получает в одном элементе сразу несколько конструктивных решений:

  • прочное основание, не зависящее от свойств грунта;
  • теплоизоляцию фундамента под всем строением;
  • опционально систему теплого пола, распределенную изначально под всем домом;
  • готовое черновое основание, поверх которого сразу же допускается обустройство напольного покрытия.

В качестве утеплителя используется экструдированный пенополистирол с повышенной прочностью и усилием на сжатие при деформации 2% не менее 0,2 кПа.

Учитывая равномерное распределение нагрузки, фундамент способен выдержать десятки тонн нагрузки без ощутимых просадок или деформаций.

Технология устройства

Утепленная шведская плита – это фундамент со сложной многослойной структурой. Порядок чередования следующий:

  • песчаная подушка из песка крупной фракции;
  • слой геомембраны;
  • дренажная система для отвода жидкости из-под фундамента;
  • песчаная подушка из песка мелкой и средней фракции;
  • утеплитель ЭППС 100 мм по периметру и под отмостку;
  • слой гравия;
  • утеплитель ЭППС в основании фундамента толщиной 200 мм за исключением мест под расположение стеновых опорных конструкций;
  • монолитная армированная бетонная плита с усилением в месте установки стеновых конструкций и по всему периметру здания.
фундамент в разрезе

Фото фундамента в разрезе

Толщина песчаной и гравийной подложки под фундамент может достигать от 300 до 600 мм. Зависит толщина от типа грунта, его несущей способности и подбирается индивидуально на основании целого ряда факторов.

Основная задача заключается одновременно в выравнивании и стабилизации основания и отведения влаги от фундамента.

В качестве подготовительных работ выбирается грунт и выравнивается поверхность площадки с минимальными отклонениями от плоскости и горизонтали, что обязательно проверяется нивелиром или уровнем.

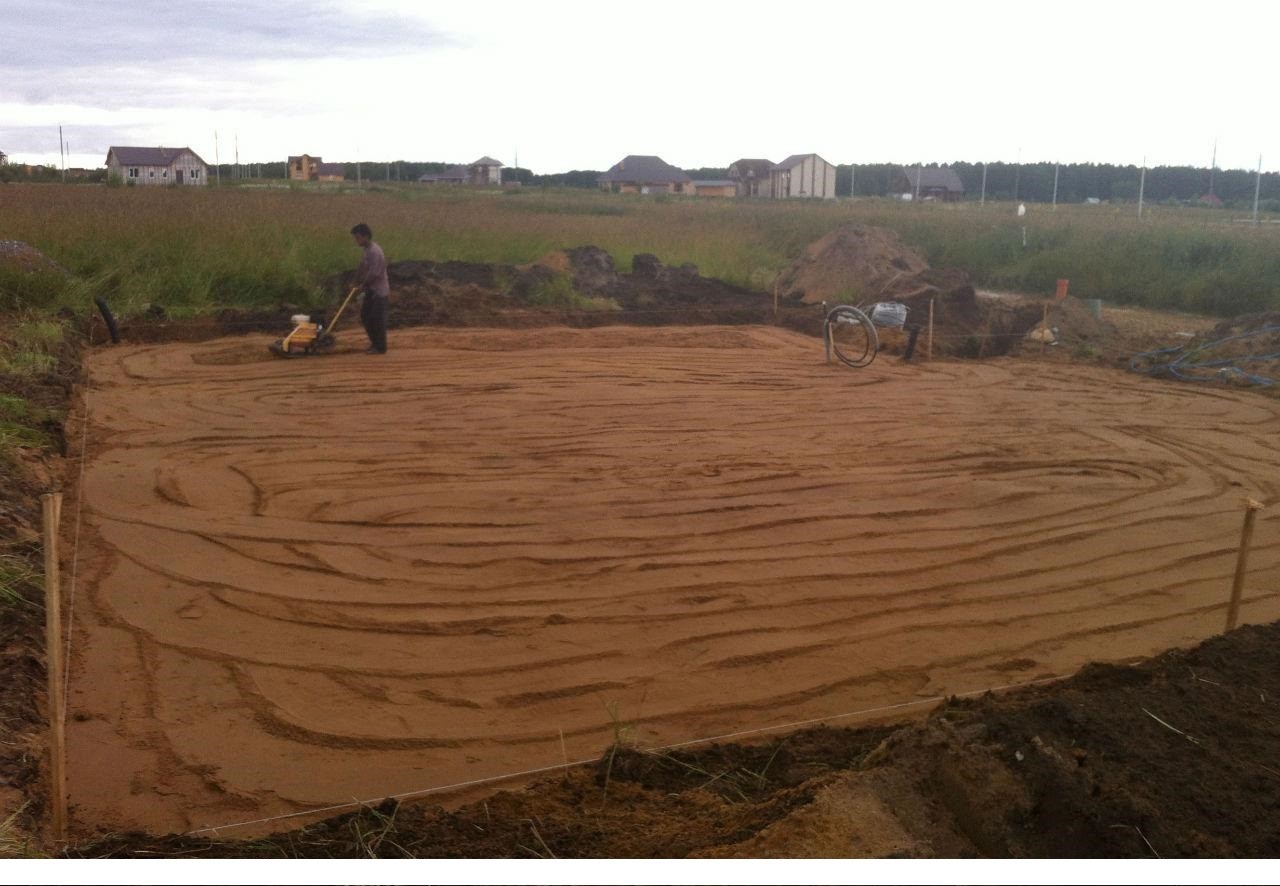

Песок и впоследствии гравий укладываются  послойно по 10-15 см с обязательной трамбовкой и увлажнением. После каждого этапа проверяется и корректируется плоскость, чтобы избежать перекосов или неровностей.

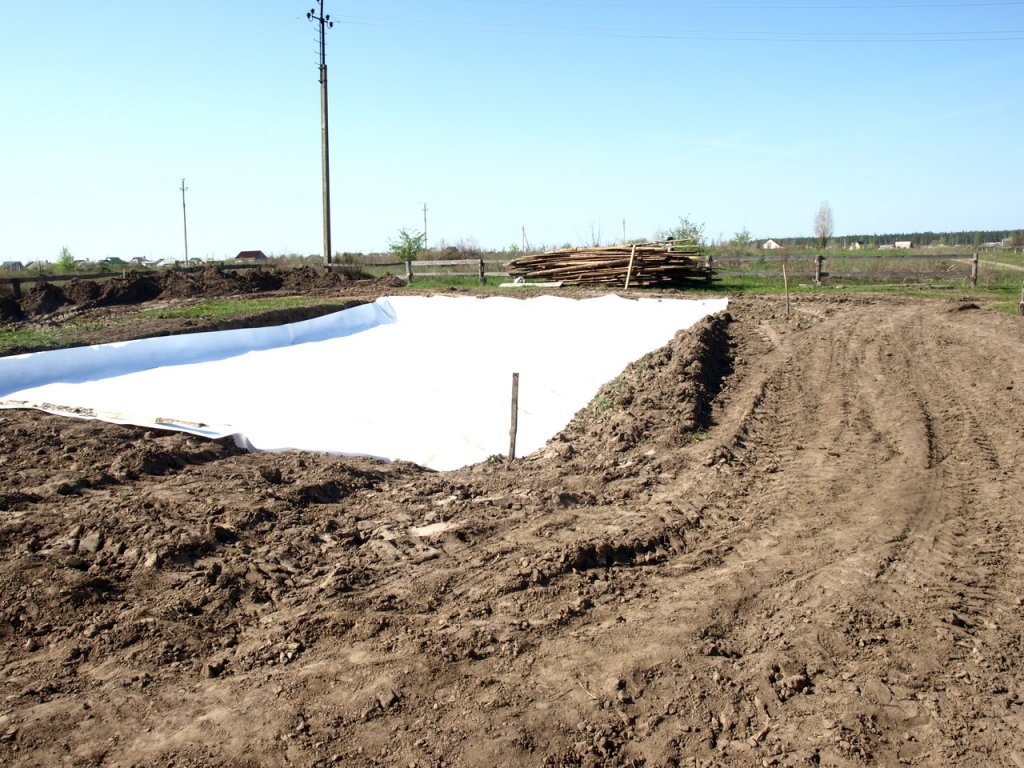

После первого слоя песка крупной фракцией расстилается геомембрана для гидроизоляции основания и трубы дренажной системы. Обустройство дренажа выполняется по углублениям по периметру фундамента специальными дренажными трубами с частой перфорацией.

Их оборачивают геотекстилем для защиты от заиливания и засорения. Обязательно формируются наклонные отводы и колодцы для контроля работы и откачки жидкости, дальнейшей транспортировки воды к дренажным полям.

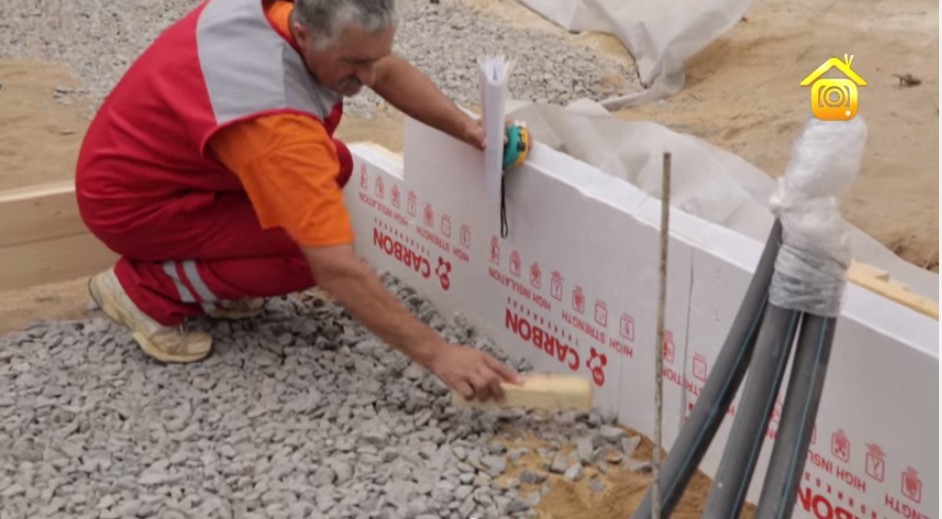

Перед засыпкой гравия формируется опалубка из обрезной доски с закладкой утеплителя толщиной 100 мм по всему периметру фундамента.

Чаще утеплитель дополнительно заглубляется на половину или 2/3 уже подготовленной песчаной подушки, создавая преграду оттоку тепла из-под будущего фундамента.

Опалубка формируется и укрепляется согласно требованиям СНиП для обустройства и заливки монолитных бетонных плит. Основная толщина для УШП 100 мм, там, где будут опираться несущие стены и будет нагрузка от стационарного оборудования, например, котельная толщина увеличивается до 200-250 мм, фактически формируя ребра жесткости.

Закладываются трубы для подвода коммуникаций. Используются ПВХ трубы необходимого диаметра с подводкой от внешней части фундамента к точке ввода. Последующие слои и бетонирование выполняются с обходом труб утеплителем с плотным прилеганием и замуровыванием в толще плиты.

По всей площади фундамента укладывается утеплитель в один слой плитами толщиной 100 мм. Согласно проекту застилается второй слой по всей площади за исключением полос под усиление для стен.

теплоизоляция

Утепление фундамента

Используются специальные плиты экстрадированного пенополистирола повышенной прочности и с L-образным пазом с торцов. Плиты стыкуются без зазоров и щелей. Дополнительно склеивать или фиксировать их не нужно.

Плита обязательно армируется. Для этого используется арматура толщиной от 12 мм, связанная в единый каркас. По ребрам формируются объемные каркасы с двумя и более рядами арматуры, а по основной площади распределяется арматурная сетка с ячейкой 150-200 мм в один слой.

В некоторых случаях лучше предусмотреть двухрядное армирование по всей площади, если предполагается значительная нагрузка от конструкции самого дома. Определить это должен проектировщик на основании строгих расчетов.

Если предполагается установка теплого пола, то по каркасу армирования распределяется труба сшитого полиэтилена с разделением на контуры под каждое отдельное помещение на первом этаже. Все контуры завязываются на коллекторную группу.

Еще до заливки бетона теплый пол проверяется под давлением, а герметичность опрессовывается. Коллекторная группа крепится к деревянной доске в качестве основы и к арматурным прутьям, приштукованным к каркасу армирования в качестве закладных элементов.

Перед заливкой бетона обязательно каркас фиксируется и приподнимается над слоем утеплителя на бобышках, чтобы бетон полностью закрыл металл слоем не менее 20 мм со всех сторон.

Заливка бетона выполняется за один заход, для чего необходимо строго рассчитать требуемый объем материала и заказать точное число бетономешалок, желательно с бетононасосом и манипулятором подачи. При распределении бетона используются погружные вибраторы для равномерного и полного заполнения опалубки.

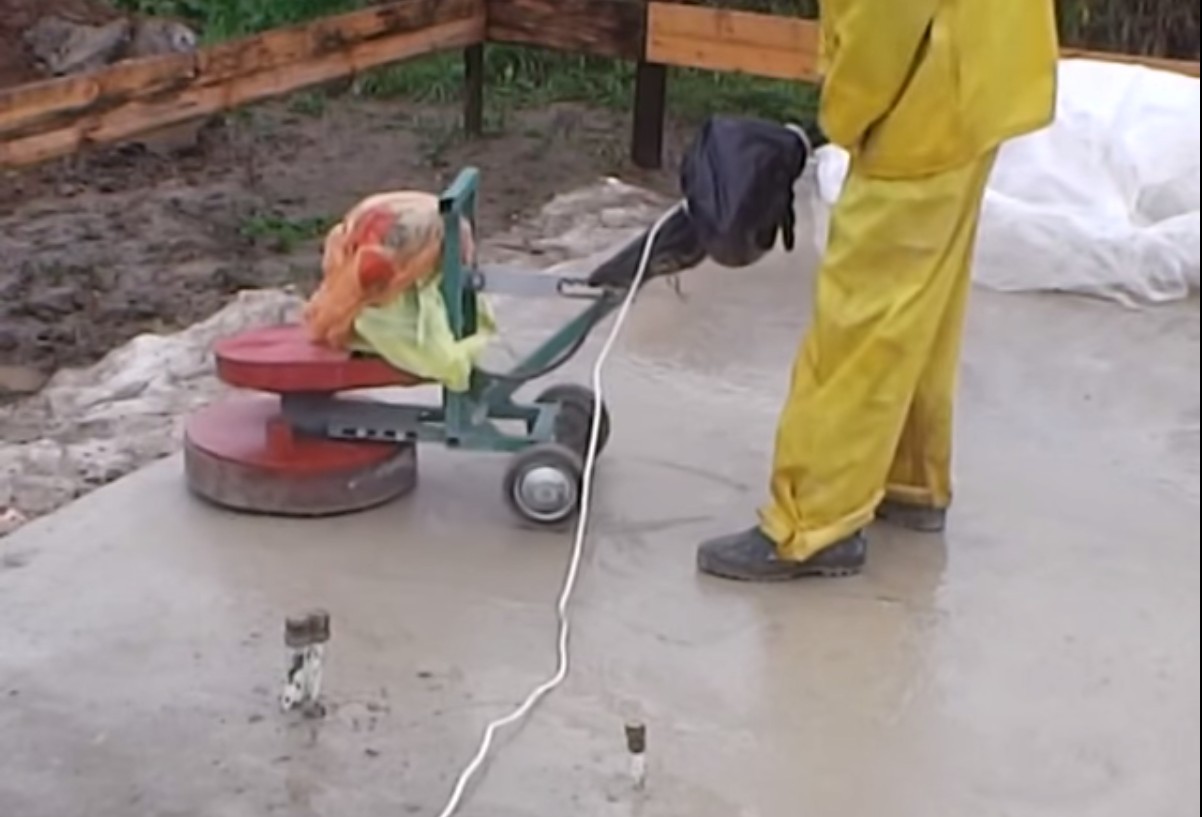

Верхний слой плиты сравнивается строго по уровню, в том числе заливкой цементным раствором поверх схватившегося бетона и дальнейшего обслуживания плиты до полного высыхания.

На этом подготовка фундамента утепленная шведская плита завершена и основа готова для возведения теплого и уютного дома.

Проблемы

пример фундаментаВыбирая утепленную шведскую плиту в качестве фундамента своего дома, важно учесть и все особенности этой конструкции, часть из которых можно смело приписывать к откровенным недостаткам.

Точность исполнения

Первая особенность касается самой технологии возведения фундамента. Целостность и надежность плиты с утеплением зависит от точности исполнения каждого этапа, особенно, что касается выведения общей плоскости при утрамбовке песчаной подушки.

Обустраивать такой фундамент самостоятельно очень рискованно, потому необходимо обращаться к фирмам и компаниям-подрядчикам с большим опытом и гарантией качества.

Последствия пучения почвы

Материал для устройства УШП гарантированно выдерживает усилие на сжатие при 2% деформации не менее 200 Па, однако это совсем не значит, что амортизировав в один год пучение грунта, материал с легкостью вернет прежнюю форму.

Многолетних испытаний данная технология, к сожалению, не проходила и не подвергалась критическому осмыслению. Точно утверждать, что пучение почв не скажется на форме утеплителя и впоследствии не повлияет на геометрию плиты, невозможно.

Грызуны

Экструдированный пенополистирол несъедобен для грызунов, в особенности мышей и крыс и даже ядовит. Однако он остается идеальным материалом для обустройства гнезд и норок, притом даже для муравьев и прочих насекомых.

Дополнительная защита в виде металлической сетки, стеклобоя, специальных плит пенокерамики сильно удорожат постройку фундамента, приведя ее цену к общей стоимости самого дома.

Теплый пол в плите фундамента – рискованно

Обустройство теплых полов по всему первому этажу – это действительно отличное решение, однако в УШП предлагается монтировать трубы непосредственно в тело плиты, на которую после будет опираться весь дом. Это делает теплый пол совершенно неремонтопригодным.

УШП с тёплым поломВ случае возникновения протечки в первую очередь пострадает основание фундамента, куда вода устремится вначале. А после обнаружения проблемы, невозможно будет определить, где именно поломка.

Любые работы по разборке основания плиты для устранения течи связаны с нарушением целостности фундамента, что попросту недопустимо. Лучше отказаться от встроенных теплых полов и обустроить их уже отдельно при необходимости.

Расположение ввода коммуникаций

Уже не будет возможности перенести или скорректировать позицию канализационной трубы или эклектического ввода в ходе строительства. Это недостаток всех плитных фундаментов, так что предстоит очень тщательно продумать планировку еще до начала работ с фундаментом.

Остальные аспекты, такие как низкий цоколь, требования к ровности участка и качеству дренажной системы, уже зависят исключительно от индивидуальных условий и обстоятельств, нивелируются рядом стандартных решений.

Расчет

Задача по расчету стоимости для утепленной шведской плиты упрощается за счет уже готовой конструкции и состава. Достаточно определить согласно проекту строительства толщину и требования к каждому слою.

Утеплитель используется в большинстве случаев одинаковой толщины 100 мм по периметру и 200 мм под основанием бетонной плиты. Этот размер уже заведомо с запасом по теплоизоляции и подойдет для большинства регионов нашей страны.

В расчетах метра квадратного учитывается толщина подушки из песка и гравия, слой утеплителя 200 мм и бетона 100 мм. Чтобы определить объем и стоимость материалов, достаточно расчет для метра квадратного умножить на общую площадь.

В сторону бетона добавляется отдельно объем ребер усиления для стен и тот же объем отнимается от утеплителя. Сложнее всего оценить дополнительные работы по вводу коммуникаций, подготовке котлована и другие индивидуальные особенности строительства.

Цена за м2

Узнать сколько точно обойдется строительство фундамента можно лишь у компании подрядчика на основании подробного проекта.

стоимость фундамента

Пример стоимости фундамента для дома 250 кв.м.

Приблизительную стоимость озвучивают в пределах от 6-ти тыс. до 10-ти тыс. рублей за квадратный метр. Даже в прейскуранте одной фирмы будет существенный разброс в зависимости от общей площади фундамента и его точного состава.

stroimsvoidom.com

Шведская плита, фундамент с теплым полом Rehau

Утепленная шведская плита (УШП)

Технологии устройства надежного фундамента не стоят на месте. Если совсем недавно в малоэтажном строительстве применялись в основном ленточные и столбчатые основания, то сегодня к ним «присоединилась УШП или утепленная шведская плита.

Это один из видов плитных фундаментов малого заглубления. Почему шведская? Здесь все просто. Данное основание было придумано и активно применялось в странах Скандинавии, где климат достаточно суровый. Однако УШП показала себя с исключительно положительной стороны и ее высокие эксплуатационные характеристики проверены годами.

Что такое УШП?

Шведский фундамент – инновационный продукт. В многослойную конструкцию плиты интегрированы: системы дренажа, канализации, водоснабжения, утеплитель, «теплый пол». В результате это не просто фундамент. УШП – идеальный пол первого этажа, утепленный, с коммуникациями, готовый под финишное декорирование, например плиткой.

Преимущественные характеристики

  • Подходит для различных грунтов, в том числе сложных, таких как водянистые и пучинистые.
  • Основание под строительство домов из любых материалов, начиная от легких каркасных, до кирпичных.
  • Интегрированные коммуникации (остается только подключить сантехнику или сделать внутреннюю разводку) и система водяного «теплого пола».
  • Великолепные теплосберегающие свойства.
  • Отсутствие монтажных швов, защита от плесени и сырости.

Устройство фундамента УШП не займет более двух недель, учитывая начало работ с нулевого цикла. При этом не потребуется тяжелая специальная техника (кроме бетононасоса), нет необходимости в объемных земляных работах.

Утепленный фундамент: делаем сами

Возможно ли подготовить УШП самостоятельно? Это вполне по силам каждому, достаточно соблюдать технологию и порядок выполнения работ.

Первое с чего необходимо начать – составление проекта. В данном случае это самый важный этап. Следует заранее знать, где и какие коммуникации будут проложены, интенсивность отопления для каждого помещения, места установки сантехники, бытового оборудования, отопительного коллектора.

Пошаговое устройство УШП

Если разбирать технологию изготовления плитного утепленного фундамента, то необходимо выделить следующие основные моменты:

  • Подготовка котлована — удаляется верхний слой почвы. Если есть желание сэкономить, то можно выполнить эту работу лопатами. В противном случае нанимается экскаватор. Дно котлована выравнивается в горизонте.
  • На дно раскладывается геотекстиль – он отлично справляется с функцией разделительной прослойки. В процессе эксплуатации не гниет, не разрушается.
  • Прокладка дренажа и систем коммуникаций (водопровод, канализация, в зависимости от проекта может быть электричество).
  • Засыпка песчаной подушки и ее трамбовка. Желательно осуществлять прессовку мокрого песка слоями, чтобы добиться максимальной плотности подушки. Толщина песчаного слоя около 15 см.

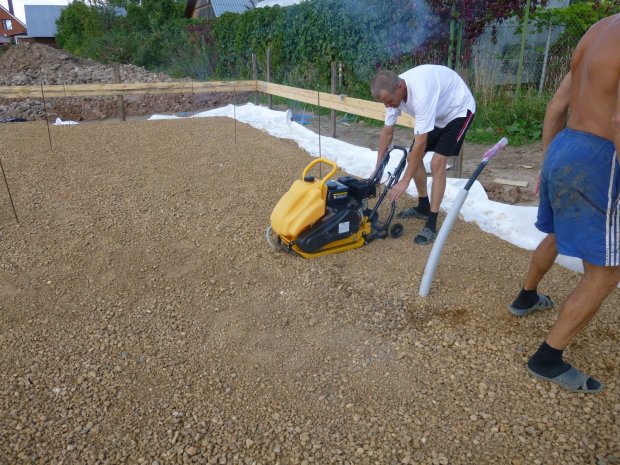

  • Слой щебня. Аналогично песчаной подушке, его толщина также составляет около 15 см. Щебень тщательно разравнивается по всей площади будущего фундамента.
  • Монтаж опалубки. По периметру фундамента собирается опалубка. Есть два варианта ее устройства: из специальных пенополистирольных блоков или традиционных деревянных щитов. Следует отметить, что блоки гораздо надежнее, плюс выполняют функции теплоизоляции.
  • Укладка профилированной мембраны и монтаж утеплителя. В качестве утеплителя активно используются плиты экструдированного пенополистирола. Они укладываются в два слоя, таким образом, что его общая толщина составляла 20 см. Между слоями – пароизоляционная пленка.
  • Армирование. На специальные подставки крепится арматурный каркас. Используются пруты рифленые диаметром 12 мм.
  • На арматурную сетку укладывается «теплый пол» REHAU. Материалом служат специальные полиэтиленовые трубы, максимально устойчивые к нагрузкам, не подверженные химической реакции при соприкосновении с растворными смесями. Раскладка осуществляется отдельными контурами по помещениям будущего строения. В этом случае можно легко регулировать температуру в каждой комнате, открывая/закрывая соответствующий клапан коллектора. Раскладывают «теплый пол» змейкой или улиткой. Концы труб подсоединяют к коллектору и заполняют воздухом или незамерзающей жидкостью. Под давлением трубки легко перенесут нагрузки от слоя бетона и не повредятся.
  • Фундамент заливается бетоном. Необходимо отметить, лучше использовать заводскую смесь доставленную машинами. С помощью бетононасоса раствор равномерно распределяется по всему основанию. Глубинными вибраторами удаляются воздушные пузырьки, и бетон разравнивается по горизонтальному уровню. Устройство плиты «в одну заливку», позволяет избежать швов, делая фундамент монолитным. Толщина бетонного слоя 10 см. Далее поверхность плиты шлифуется до идеального состояния.

Когда бетонная плита высохнет, то воздух стравливается из системы «теплого пола», а выход коллектора консервируется. Опалубка разбирается, если использовались пенополистирольные блоки, то убираются поддерживающие опоры. Утепленный шведский фундамент готов! Теперь можно переходить к строительству стен, кровли и т.д. Но уже не придется думать о прокладке инженерных коммуникаций, отоплении первого этажа и выравнивании чернового пола под отделку декоративными материалами.

УШП станет надежным и главное теплым основанием вашего дома!

Как? Ваши друзья еще не знают? Поделитесь с ними в соцсетях. Жми!

По материалам сайта: http://www.allremont59.ru

fix-builder.ru

теплый фундамент Видео

Фундамент по технологии Утепленная Шведская Плита

1 г. назад

Предлагаем комплект плит для устройства фундамента по технологии "Утепленная шведская плита". Позволяет...

Теплый фундамент своими руками

7 мес. назад

Приглашаю вас посетить мои открытые ресурсы. Там происходит раздача и продажа различного материала по...

Утеплённая шведская плита. Фундаменты // FORUMHOUSE

6 г. назад

Утеплённая шведская плита - новый и интересный вид фундамента. При его закладке одновременно закладываются...

Монтаж тёплого пола для УШП

3 г. назад

Монтаж тёплого пола на утеплённой шведской плиты.

Теплый монолитный фундамент для дома из бетона, как делают

1 г. назад

Заливка монолитного фундамента для дома выполняется несколькими способами, один из них теплый способ,...

Фундамент тёплый своими руками, несъемная опалубка из пенополистирола часть1

4 мес. назад

Как выглядит опалубка.

ТЕПЛОПОТЕРИ ФУНДАМЕНТА. ГРЕЕМ УЛИЦУ! ТЕПЛЫЕ ПОЛЫ.

3 г. назад

Теплые полы, как лучше! Теплопотери через фундамент. Подписка на канал ОБЯЗАТЕЛЬНА! Спасибо.

ДЛЯ ЧЕГО УТЕПЛЯТЬ ФУНДАМЕНТ

2 г. назад

Для чего нужно утеплять фундамент. Теплопотери здания через неутеплённый фундамент. Необходимость утеплен...

Дом из опилкобетона фундамент по финской технологии 27 11 2015

3 г. назад

В этом ролике я решил рассказать свое понимание финской технологии мелкозаглубленных ленточных фундамент...

УШП. Утеплённая Шведская Плита // FORUMHOUSE

4 г. назад

Одно из самых актуальных направлений в строительстве и конкретно фундаментах - это так называемая Утеплённ...

Как сделать тёплый фундамент

6 г. назад

Фильм целиком - www.залесие.рф Каркасное строительство (родовое поселение "Карельское Залесие", июнь 2007)....

Фундамент дома в Германии

9 мес. назад

Фундамент дома в Германии.

Мелкозаглубленный ленточный фундамент. Фундамент - лента. Подробный монтаж. "СВ-Фундамент"

9 мес. назад

В данном сюжете мы подробно показываем, как мы производим подготовку и монтаж мелкозаглубленного ленточно...

Фундамент. Ошибки при заложении фундамента.

6 г. назад

Фундамент. Ошибки при заложении фундамента.

Полы по грунту.Обратная засыпка.

1 г. назад

Засыпка полов по грунту песком и щебнем.

Самый тёплый фундамент. Монтаж УШП. Фундамент-плита.

10 мес. назад

Монтаж фундамента УШП под дом из арбалита. Расчет стоимости вашего дома на сайте: https://xn--80aaadielmcg6budhc7d.xn--p1ai/...

Фундамент тёплый своими руками, несъемная опалубка из пенополистирола Часть 9

4 мес. назад

Укладываем пленку.

Утепление фундамента (цоколя) своими руками

2 г. назад

Сейчас я покажу, как сделать утепление фундамента (цоколя) своими руками, по крайней мере, как делал это...

Фундамент. Крыша. Теплый пол. Конденсационный котел.

1 мес. назад

Запланированный "батл" по острым вопросам состоялся. 0:02 Вступление 2:57 Начало дискуссии 3:53 Отмостка - единое...

video-kroft.ru

Недостатки фундамента - утепленная шведская плита - Плитный фундамент - Фундаменты для домов - Статьи

Данный вид   фундамента по мнению, Дмитрия Марченко, далеко   не идеален. Марченко считает, что выбор этого типа фундамента  скорее относится к провальным решениям, чем к решениям рациональным.

После того как данный тип фундамента был раскручен на строительных форумах, его активно подхватили производители пенополистерольных утеплителей сделали технологические карты,  инструкции по обустройству данных типов фундамента. В результате тема УШП получила еще большую статусность как профессионального решения для устройства фундамента частного дома. Данные производители неспроста заинтересовались именно этой технологией фундаментов - в ней использовано очень больше количество утеплителя и большая часть его использована просто нерационально, можно было бы спокойно  обойтись без нее.

Марченко высказывает мнение, что данная технология является выгодной скорее не для хозяев будущего дома, не для строителей, она выгодна именно для производителей пенополистерола.

Дмитрий Марченко  изучил этот фундамент детально и не увидел других, заинтересованных в этом фундаменте лиц, кроме как производители экструдированного  пенополистерола.

Насколько же рационален фундамент УШП?На многих сайтах, пропагандирующих данный фундамент вы можете увидеть большой список его  преимуществ. По мнению Дмитрия Марченко большинство из этих преимуществ просто надумано и в действительности не имеет под собой никаких подтверждений.

Толщина песчаной подушки 300-400 мм, то качественной трамбовки песка очень редко получается достичь. Очень часто строители этим пренебрегают.

Например делают это не послойно или недостаточно проливают или наоборот заливают песок и тогда он не может быть утрамбован должным образом. И даже если это все будет выполняться качественно, все равно на всей площади песчаной подушки возможны места неравномерной трамбовки. В результате это приведет к тому, что основание из песчаной подушки под домом, а оно будет не локальным, а общим для все плиты, может оказаться неравномерным и приведет к неравномерной усадке фундамента. неравномерная усадка фундамента в свою очередь повлечет возможное растрескивание фундамента, и тогда армирование в один слой будет крайне недостаточным, чтобы фундамент сохранил свою геометрию и не дал трещину, что в результате повлечет возникновению трещины в несущих конструкциях дома. Таким образом песчаная подушка влияет на устойчивость всего дома.

ОБСУДИТЬ ФУНДАМЕНТ УТЕПЛЕННАЯ ШВЕДСКАЯ ПЛИТА НА ФОРУМЕ

Также недостатком является возможная деформация самого ЭППС. Несмотря на то что производитель заявляет высокие технико-эксплуатационные характеристики своей продукции, что материал имеет очень большие показатели на сжатие, практика показывает,что экструдированный пенополистерол при больших нагрузках работает, как минимум,  не так как заявлено в его характеристиках. А значит возможны деформации материала, что приведет к неравномерной усадке фундамента. Экструдированный пенополистерол непосредственно под плитой фундамента получает огромные нагрузки в виде давления  со стороны дома, а значит под вопросом его долговечность. Несмотря на то, что производители заявляют об идеальных качествах, историй использования ЭППС данным образом очень мало, нет сведений от его слёживаемости в течении 10-15-20 лет, а это ставит под вопрос целостность всего дома. Нет уверенности в том, что человек захочет рисковать своими капиталовложениями в дом, чтобы на себе проэкспериментировать, насколько производитель ЭК был добросовестен.



К недостаткам данного фундамента, как и других плитных фундаментов  является низкий цоколь. Обычно он составляет 10 см уже от отметки отмостки и стеновые конструкции дома находятся в очень непосредственной близости к земле, а значит они будут находиться в зоне повышенной влажности, что для нашего климата является очень уязвимым моментом.  Цоколя высотой 10 см недостаточно для нашего климата, в наших климатических условиях цоколь должен иметь высоту 50-60 см. Это обеспечит достаточное расстояние от земли для стеновых конструкций и отведет от них любую влагу и снег. Как и другие типы плитных фундаментов, этот фундамент будет требовать наличия ровного участка и отсутствия каких-либо уклонов с любой из сторон в сторону дома, т.к. любая дождевая или талая вода будет подмачивать боковые части основы фундамента и эти места будет неравномерно пучинить, будет подрывать отмостку, даже может повлечь за собой поднятие какой то части фундамента и при неравномерной игре фундамента могут произойти деформации на фундаменте или на конструкциях стен.

Большинство технологических карт или инструкций по обустройству данного фундамента подразумевают устройство дренажной системы. Она обязательно должна устраиваться в теплой зоне земли, иначе дренаж уже в первую зиму скорее всего просто разорвет пучением. Он будет набираться водой и зимой, когда температура будет минусовая он просто промерзнет и его разорвет. Но любая дренажная система имеет склонность к заиливанию и в данном случае эта система именно под домом будет иметь большую склонность, т.к. она уже на этапе устройства фундамента дома будет подвергаться возможным рискам к засорению со стороны рабочих, будет работать виброплита. Конечно устраивается защита в виде геотекстиля, но практика показывает, что есть места стыка и какие то недочеты строителей, в результате дренажные системы заливаются. Есть выход, который частично решает ситуацию,  строятся ревизионные люки,  через  которые можно под напором воды промывать дренажные системы, но в большинстве случаев скрытые дренажные системы являются не самым лучшим решением, особенно если этим будут заниматься не специалисты именно по дренажам, а обычные строители по устройству фундамента. В таких случаях очень часто упускаются важные моменты, потому что ели нет практики ее невозможно заменить информацией из интернета. Тем более просто проложить дренажные трубы недостаточно. Нужно делать отвод с разуклонкой, нужно делать приемочный колодец, устанавливать дренажный насос.  Этим вы получите еще большее удорожание строительства.

На участке вам придется выделить место под дренажный колодец, регулярно его обслуживать и контролировать, прочищать дренажную систему, которая с большой вероятностью лет через 5-10 полностью  заилится. А ремонтопригодность дренажных систем в этих местах  просто невозможна. Любые работы по выемке грунта в этом месте  просто приведут к осадке фундамента.  Это еще один минус к вопросы о цене данного фундамента. На этом можно уже в принципе сказать, что данный тип фундамента не выгоден.

Но на этом его недостатки не заканчиваются. Частные дома строятся как правило за городом, где водятся в большом количестве грызуны, муравьи и т.д. И утеплитель под фундаментом для них идеальное место для обустройства нор. Утеплитель будет не целостным, а давление со стороны дома останется прежним. Отсюда возможны деформации, просадки утеплителя, а вместе с ним просадки фундамента. И в течении 10-5 лет картина с геометрией фундамента может кардинально ухудшиться. Есть решение, которое частично используется при строительстве любого дома, так как рациональным всегда является утепление отмостки дома, утепление фундамента, чтобы исключить промерзание плиты, исключить попадание мороза под фундамент, даже монолитный, поэтому при устройстве утепленяиз ЭП, правильным решением всегда является обустройство защитной сетки.     Но если выполнять защиту металлической сеткой всего объема утеплителя, то это очень дорого, и не факт что туда не смогут пробраться муравьи.

Что касается теплых полов при устройстве данного фундамента: Разводка труб теплых полов уже может производиться на этапе его возведения. Трубы   теплого пола хомутами крепятся к арматуре, которая располагается в нижней части плиты. И в результате после заливки вы получаете готовый фундамент в котором находятся трубы теплого пола, а значит вам не нужно будет делать классической системой  устройство теплых полов по утеплителю, когда по монолитной плите   дома устраивается утеплитель, закладываются трубы теплого пола, делается стяжка, и в результате вы тоже получаете теплый пол, но за эти работы дополнительно платите деньги.



Стяжка пола, которая устраивается по трубам теплого пола, имеет относительно невысокую плотность, и соответственно теплоемкость, в сравнении с монолитной плитой. Это дает возможность трубам теплого пола относительно быстро прогревать слой стяжки и отдавать тепло в помещение.  Если посмотреть на систему теплых полов в УШП, то в отличии от классической стяжки. мы получаем: сама плита имеет большую плотность и большую теплоемкость, а значит для того, чтобы нагреть эту плиту, котел должен работать намного больше. и вы должны будете  за это больше заплатит, чтобы прогреть весь объем бетона и только тогда он будет отдавать  качественное тепло в помещение. И если от труб теплого пола до чистового покрытия  толщина 5-6 см, то в случае с УШП это расстояние возрастает в 2-2,5 раза. А чтобы прогреть ваш дом вы должны 1-2 дня прогревать саму плиту, и только тогда начнется какой то  тепловой эффект от труб теплого пола.  Данная система является очень медленной на разогрев и на охлаждение. поэтому если сравнивать  устройство теплых полов, то классическая система более выигрышна, т.к. она позволяет при меньших затратах    в теплоэнергии быстрее   передавать   эту энергию помещению.

 Т.к. данная система непосредственно связана  с водой, то может иметь проблемы с подтеканиями.   Строители могут случайно передавить  или повредить трубу,  что может привести к необходимости ремонта. В случае с классической системой разбивается стяжка, находится и устраняется место пробоя. Здесь место пробоя найти не сложно, т.к. на полу оно будет проступать мокрое пятно. а в случае с монолитной плитой поиск места повреждения будет достаточно проблематичен, также придется приложить много усилий, чтобы добраться до трубы, и будет нарушена монолитность несущей конструкции дома. А в случае со стяжкой на целостность несущих  конструкций поиск и устранение пробоины никак не повлияет.

Как и все другие плитные фундаменты, этот фундамент требует четкого технологического расчета, а также четкого понимания и четкого устройства инженерных систем нулевого  цикла уже на этапе фундамента. Т.е. если при устройстве других типов фундамента вы имеете возможность подумать, перед установкой сантехники подвигать выводы труб,  то при данной  системе уже    выведенные трубы    никуда сдвинуть вы не   сможете.                                        , Если вы сталкиваетесь с тем, что из плиты фундамента у вас выходят трубы, гильзы, всегда защищайте их, накрыть их чем то является неполным решением, самое проверенное - это делать короба из дерева. . Технология выгодна для производителей экструдированного пенополистерола.

pro100dom.org

Утеплённая шведская плита: энергоэффективный фундамент для дома

Думаю, что читателям хорошо знакомо утверждение – что судьба дома в первую очередь зависит от надёжности его основания. Именно поэтому к выбору типа фундамента необходимо подходить вдумчиво, тщательно взвесив все «за» и «против».

Большинство застройщиков при упоминании слова «фундамент» представляют себе простое бетонное основание, выполненное в виде плиты или ленты.

Но существует ли такой тип фундамента, в котором все необходимые коммуникации были бы проведены заранее, а само основание представляло собой идеально ровную поверхность, уже подготовленную к монтажу чистового пола?

Ведь согласитесь, такой подход позволит существенно сократить сроки возведения дома, а если фундамент будет хорошо утеплён, то он сможет выполнять функцию теплоаккумулятора, позволяя сократить расходы на отопление и превращая Ваш дом в комфортное и энергосберегающее жилище.

Многие слышали про подобный тип фундамента - это утеплённая шведская плита. И хотя мнения о стране происхождения этого типа фундамента разнятся, эксперты едины в одном – по сравнению с обычным фундаментом, УШП является более энергоэффективным и функциональным основанием для возведения современного дома.

К основным плюсам УШП можно отнести:

  • Возможность монтажа практически на любом типе грунта;
  • Быстрый срок возведения фундамента;
  • Слой утеплителя, заложенный в фундамент, сокращает потери тепла;
  • Меньший, по сравнению с обычным плитным фундаментом расход бетона;
  • Основание фундамента уже подготовлено для укладки чистового пола;
  • Все необходимые инженерные коммуникации заранее интегрированы в фундамент.

К основным минусам УШП относятся:

  • Повышенные требования к используемым материалам, технике, квалификации рабочих и необходимость в строгом соблюдении технологии строительства фундамента, приводит к увеличению стоимости работ;
  • По сравнению с ленточным фундаментом, УШП имеет меньшую высоту. В среднем она составляет от 300 до 400 мм.
  • На неровных участках, с большим перепадом высот, необходимо предварительно выровнять площадку под фундамент, что также приводит к увеличению стоимости работ;
  • При использовании данного типа фундамента невозможно или значительно осложняется строительство подвала, а затраты на его возведение приводят к неоправданному увеличению стоимости возводимого дома;
  • Так как все коммуникации проведены внутри фундамента, доступ к ним, в случае проведения ремонтных работ при аварийной ситуации, затруднён.

Что же это такое – фундамент УШП?

Утеплённая шведская плита представляет собой монолитный фундамент низкого заложения. Основное отличие данного вида фундамента от обычной плиты, как видно из названия, заключается в том, что в УШП производится утепление всего фундамента, а также заранее устанавливаются все необходимые коммуникации, а именно:

  • Система водяного тёплого пола;
  • Система водопровода и канализации;
  • Система электроснабжения.

Но для каких грунтов лучше всего подходит данный тип фундамента?

Руководитель компании BAUBILD Александр Земсков:

- Для утеплённой шведской плиты практически нет ограничений по типу грунта, на котором может, располагаться данный фундамент. УШП хорошо себя зарекомендовала на сложных грунтах с высоким уровнем грунтовых вод и низкой несущей способностью. В частности такой тип фундамента успешно применяется в холодных регионах, где сезонное промерзание грунта, приводит к возникновению сил морозного пучения.

За счет замещения песком или щебнем нестабильного грунта под УШП и «армируя» основание геотекстилем можно добиться размещения фундамента на очень сложных грунтах, а система дренажа понизит уровень грунтовых вод в пятне застройки.

При решении использовать в качестве основания вашего дома УШП следует учесть одну из главных особенностей данного вида фундамента.

Так как технологическая сложность изготовления утеплённой шведской плиты значительно превосходит другие виды плитных фундаментов, то, перед началом монтажа необходимо:

  • Составить детальный проект, как вашего будущего дома со всеми необходимыми коммуникациями, так и фундамента;
  • Строго придерживаться  технологии и последовательности строительства фундамента;
  • Закладку и ведение всех коммуникаций необходимо осуществлять с точностью до сантиметров.

Достоинства фундамента УШП

Так как утеплённую шведскую плиту нельзя сравнивать с обычным ленточным или плитным фундаментом, то необходимо выяснить – какие выгоды получает застройщик, если он выберет подобный тип основания для своего дома.

Мнение руководителя проектов компании Schwedenplate Михаила Леонтьева:

- Застройщик, получает сразу все необходимые ему в дальнейшем элементы - фундамент, черновой пол и систему отопления с необходимыми коммуникациями. Можно сказать, что благодаря скорости возведения фундамента, за один месяц Вы получите комплексную систему, которою можно подключать к источнику тепла. А благодаря своей теплоёмкости, фундамент УШП дает дополнительные преимущества при отоплении тепловыми насосами.

Александр Земсков:

- В среднем, фундамент в 100 м2 изготовляется за 7 дней. Бетонная поверхность УШП не требует дополнительной стяжки, и, благодаря шлифованию, она полностью готова для укладки чистового покрытия пола. А комплексный подход к строительству, позволяет добиться более низкой окончательной стоимости монтажа по сравнению с другими типами фундаментов.

Ленточный фундамент с таким же набором коммуникаций как - дренаж, теплый пол, закладка труб водоснабжения, проведение электрокабелей, установка канализации, дополнительное утепление, может быть реализован не менее чем 30 дней, и его окончательная стоимость будет на 20-30% выше, чем УШП.



УШП является самым энергоэффективным типом фундамента.

Он идеально подходит для энергоэффективных и пассивных домов, так как теплопотери через пол сведены к минимуму.

Также утеплённая шведская плита является находкой для каркасных домов.

Ведь не секрет, что каркасные дома имеют низкую теплоемкость и быстро остывают, в данном случае, фундамент УШП будет являться теплоаккумулятором в доме, и не даст каркасному дому быстро остывать.

УШП с чего начать?

Фундамент УШП, в отличие от обычного плитного фундамента, можно назвать«продвинутым», но, как и любой тип фундамента, утеплённая шведская плита требует предварительной подготовки.

Но на какие моменты необходимо обратить внимание заказчику, прежде чем начнётся монтаж фундамента?

Объясняет главный инженер компании «Фундаментально.рф» Владимир Сидоров:

- Перед началом строительства необходимо получить информацию о грунте на вашем участке. В противном случае невозможно верно определить ни конструкцию фундамента, ни бюджет строительства.

Определять конструкцию фундамента следует не заказчику, а инженеру-конструктору, который выполняет расчет нагрузок. И готовит технико-экономическое обоснование. Целевое назначение плитных фундаментов - грунты со слабой несущей способностью.Там, где свайный или ленточный под нагрузкой дома будут просто "проваливаться" в землю.

Важно помнить, что УШП является фундаментом мелкого заложения, а соответственно - требует решения вопросов отведения грунтовых вод и верховодки. И требует обязательного устройства дренажной системы и отмостки.

При прокладке коммуникаций в данном типе фундамента следует обратить пристальное внимание на соответствие проектных решений тому, как ведутся работы на строительной площадке.

Тут важно всё:

  • Соблюдение диаметров арматуры и труб тёплого пола;
  • Марка используемых материалов;
  • Вертикальные и горизонтальные привязки при прокладке коммуникаций;
  • Отсутствие повреждений коммуникаций в процессе проведения работ по монтажу и бетонированию.

Все характеристики используемых материалов определяются проектом, на основании расчетов для конкретного дома и участка. Это касается и инженерии и строительной части. А не соблюдение этих параметров может привести к необратимым дефектам фундамента и заложенных в нём коммуникаций.

Михаил Леонтьев:

- В зависимости от веса дома и его конструкции выбираются конечные материалы, и сп ользуемые при строительстве УШП.

Это тип экструзионного пенополистирола, марка бетона, сп о соб армирования рёбер жесткости и всей плиты.

Если на участке существует перепад высот, то перед монтажом фундамента УШП необходимо выполнить выравнивание участка.

Таким образом, для строительства утеплённой шведской плиты необходимо решить целый комплекс разнообразных задач, требующих обширных знаний и высокой квалификации исполнителей. Что в конечном итоге, позволит Вам стать обладателем современного, энергоэффективного, а главное - комфортного дома вашей мечты.

опубликовано econet.ru



P.S. И помните, всего лишь изменяя свое потребление - мы вместе изменяем мир! © econet

Присоединяйтесь к нам в Facebook , ВКонтакте, Одноклассниках



econet.ru

Утепленная шведская плита своими руками

Теплый фундамент шведская плита используется преимущественно на участках с особыми типами грунта: заболоченные, песчаные, подверженные промерзанию. В таких условиях обычный фундамент не будет долговечным. Возможно промерзание и потеря свойств, поэтому и была разработана особая технология.

Понять, что представляет собой шведский утепленный фундамент,  можно, изучив технологию его монтажа. Шведская плита хорошо утепляется при помощи экструзивного пенополистирола. Предпочтение отдается этому материалу в виду его высокой теплопроводности, за счет чего тепло не будет выходить наружу, а холодный воздух не попадет вовнутрь.Фундамент имеет встроенную систему теплый пол, которая не позволяет грунту под ним промерзать и создает тепло внутри дома. Коммуникации заводятся заблаговременно, так как впоследствии вся конструкция будет единым монолитом.

шведская плита УШП

Утепленный фундамент Шведская плита

Подготовительный этап включает в себя подготовку котлована. Потребуется разметить границы фундамента, внутри которых вырыть порядка 50-60см грунта. Должен получиться углубленный участок с относительно ровным дном. После этого нужно подготовить траншеи для проводки водопровода, канализации и иных коммуникаций. Также необходимо установить опалубку по всему периметру.

Сама шведская плита монтируется в строгой последовательности:1. Насыпается 5см гравия или щебня, утрамбовывается.2. Укладывается песчаная подушка глубиной 10см. Песок также необходимо утрамбовать.3. Настилается рубероид или пленка PVC. Стелить их необходимо внахлест.4. По всему периметру укладываются листы пенополистирола толщиной от 10см.

теплый фундамент

Сквозь каждый слой следует пропустить трубы для проведения коммуникаций

5. Непосредственно на утеплитель крепится армированная сетка. Сварить ее необходимо в виде решетки с ячейками 10*10см. Рекомендуется использовать арматуру сечением 8-12см.6. Поверх арматуры монтируется система теплый пол. Трубы прокладываются по окружности или змейкой с расстоянием между ними 10-25см. От стен нужно отступить не более 15см.7. Укрепление второго слоя армированной сетки с использованием нивелира.8. Заливка бетона. При этом необходимо использовать вибратор для удаления пузырьков воздуха из бетона. Если внутри останутся воздушные пузыри, фундамент будет прогреваться неравномерно.

шведский фундамент

Так выглядит шведский фундамент перед заливкой бетона

Через два часа после заливки, необходимо выровнять поверхность, а после полного застывания — снять опалубку. Не лишним будет отметить на поверхности схему проведения труб отопления, чтобы при выполнении дальнейших строительных и монтажных работ не повредить их.

До заливки бетона необходимо опрессовать трубы, чтобы проверить систему отопления.

  1. Утепленная шведская плита обладает определенными преимуществами перед обычным фундаментом:1. Возможность возведения на любом грунте.2. Подходит для дома в несколько уровней, построенного из любого материала.3. Устойчивость к влажности.4. Снижает уровень теплопотерь.5. Фундамент выполняет роль отопительной системы дома.6. На выходе получается готовый черновой пол, на который сразу можно настилать ламинат, линолеум или иное покрытие.

Недостатки шведской плиты:1. Большие расходы на обустройство. Но в долгосрочной перспективе они себя оправдывают, так как в доме не нужно монтировать систему отопления, устанавливать радиаторы, утеплять пол и т. д.2. Монтаж требует точных расчетов с учетом типа грунта и составления схемы теплого пола, которая сможет обеспечить достаточный уровень тепла в дома.

Отзывы пользователей относительно шведской плиты разнятся. Построившие дом, дачу или баню на таком фундаменте довольны качеством и полученным результатом. Но долговечность проверить пока нет возможности, так как строительство выполнялось 1-3 года назад.

Специалисты отмечают, что применять данную технологию неэффективно на некоторых видах грунта. При выборе вида фундамента стоит учитывать тип грунта конкретного участка. А слой отсыпки может варьироваться, так как зависит он от глубины плодородного слоя. Также указывают, что проводить коммуникации можно непосредственно перед заливкой бетона, чтобы не вкапывать их на такую глубину, так как это нерационально и требует лишних расходов.

Стоимость работ по возведению утепленной шведской плиты зависит от глубины котлована, слоя бетона, диаметра используемой арматуры и общей площади дома. В среднем цена варьируется от 6 тыс. рублей за 1 кв.м.

Главная проблема связана с недостатком специалистов, которые смогут произвести качественную планировку, разработку схемы и качественно выполнить работы. Стоит отметить и высокую стоимость расходов на материалы и оплату рабочим. Также затруднительным будет выполнение ремонтных работ, при возникновении проблем с теплым полом, коммуникациями или самим фундаментом.

Так или иначе, утеплённая шведская плита представляет собой новый и достаточно интересный вид фундамента. Особенность его в том, что, закладывая его, одновременно прокладывают коммуникации и проводят утепление. Уже в силу этого подобный фундамент требует более или менее точных предварительных расчётов.

teplolivam.ru


Смотрите также


loft абиссинка абиссинская скважина автономная канализация автономное водоснабжение автономное газоснабжение автономные газовые системы анализ воды арболит арболит достоинства арболит недостатки арболит своими руками артезианская скважина бетонный септик блок-хауз блок-хаус блокхауз блокхаус брама винтовой фундамент винтовые сваи выбор пиломатериалов выбор фундамента газгольдер Газобетон газобетон достоинства газобетон минусы газобетон недостатки газобетон это греющий пол деревянные окна деревянные фасады дизайн интерьеров дизайн хай-тек дома из арболита доркинг достоинства артезианских скважин евроокна. жб кольца забивная скважина звукоизоляция полов звукоизоляция помещений звукоизоляция своими руками звукоизоляция стен звукопоглощающие материалы имитация бревна имитация бруса интерьер в стиле хай-тек интерьеры инфильтратор инфильтратор для септика каменные стены канализация своими руками каркасник каркасный дом каркасный дом своими руками качество воды классицизм клеёный брус клееный брус клееный брус минусы клееный брус плюсы колодец куры брама видео лофт фото мансарда своими руками мансарда это минусы арболита мясные породы кур недостатки артезианских скважин недостатки клееного бруса объем инфильтратора огород в октябре окна ПВХ октябрьские работы в саду опилкобетон осенние работы в саду особенности стиля хай-тек отопление полами пиломатериалы плавающий пол Пластиковые окна плюсы газобетона поля фильтрации постройка фундамента пробковое покрытие пробковые полы размер септика расстояние от септика самодельный арболит самодельный септик санитарная зона септик септик из колец сибирская лиственница скважина скважина-игла сорта пиломатериалов стиль классицизм в интерьерах стиль лофт стиль хай-тек строим мансарду строительство фундамента таунхаус тепловой насос теплый пол типы фундаментов установить инфильтратор устройство каркаса устройство мансарды устройство септика устройство стен утепление утепление полов утепление стен утепление фасада фото интерьеров фундамент фундамент на сваях фундамент ошибки фундамент своими руками химический анализ воды хранение пиломатериалов электрический пол Электропол


ReadMeHouse
Энциклопедия строительства и ремонта
