Как вставить провод в клеммник: Как соединить провода — Лучшие и быстрые способы

клеммы, колпачки, сварка, пайка, опрессовка

Ситуации, когда требуется соединить или нарастить провода, при эксплуатации электропроводки происходят в следующих случаях:

1. Если при сверлении или штроблении стен оказалась перерезанной электропроводка.
2. При переносе розеток, выключателей и светильников без замены питающих кабелей.
3. Если длина проводника в монтажной или распределительной коробке после многократной переразделки недостаточна для его подключения.
4. Обрывы в шнурах электропитания бытовых приборов.

Правильный выход из этих положений – замена поврежденного участка электропроводки или шнура питания. Но в качестве временной меры или в случае, когда замена участка проводки экономически нецелесообразна, можно обойтись выполнением соединений проводов.

Содержание

1. Как правильно соединить провода между собой в стене
2. Инструкция по соединению проводников в стене
3. Особенности методов соединения проводников

Как правильно соединить провода между собой в стене

Если требуется соединение поврежденной электропроводки в стене панельного дома, то лучше поврежденный участок поменять на новый. Проводники проходят внутри отведенных для них полостей и жестко не закреплены. Оба конца поврежденного провода находят и отключают. Затем к одному из них привязывают новый кусок провода. Временное соединение выполняют надежно и обматывают изолентой, чтобы края не цеплялись за неровности, повстречавшиеся на его пути. Вытягивая старый провод, затаскивают на его место новый.

Важно, чтобы материал нового проводника соответствовал материалу старого. Если проводка в квартире алюминиевая, то и для замены нужно использовать тоже алюминий.

Инструкция по соединению проводников в стене

Соединение проводников в стене выполняется так:

1. Определяем направление прокладки поврежденного участка.
2. Отключаем питание ремонтируемого участка.
3. По оси прокладки кабеля надрезаем обои на длину по 20 см в обе стороны от места повреждения. Шпателем отсоединяем обои от стены и отгибаем в стороны. Это позволит после ремонта наклеить их обратно.
4. При помощи молотка и зубила освобождаем из стены кабель в обе стороны от места повреждения на те же 20 см. Можно вместо зубила использовать плоскую затупленную отвертку. Не наносите сильных ударов, чтобы не повредить изоляцию кабеля.
5. Если поврежден один из проводников линии, отделяем его от исправных. Для этого вскрываем оболочку кабеля или разрезаем вдоль плоский провод («лапшу»). Изоляция жил не должна пострадать, поэтому – проявите терпение, аккуратность и упорство.
6. Если повреждены все жилы – разделываем кабель в обе стороны.
7. Разделываем жилы кабеля на длину, зависящую от выбранного способа соединения. Допускается соединение сваркой, пайкой, опрессовкой или с использованием клемм.
8. Если жилы кабеля из меди, то при использовании клемм ЗВИ (их еще называют капроновыми) вставлять ремонтную перемычку не потребуется. Подобрав клемму соответствующего сечения, соедините с их помощью концы проводов.
9. В остальных случаях потребуется установить ремонтную вставку. В качестве ее используются провода такого же материала и сечения. На каждый провод выполняется по два соединения.
10. Соединения требуют герметизации. Если стена отсыреет, то прикосновение к ней в месте нахождения неизолированного соединения приведет к удару током. Поэтому место контакта нужно плотно обмотать изоляционной лентой, дополнительно надев на провода термоусаживаемые или ПВХ трубки.
11. Укладываем провода в штробу и замазываем ее штукатуркой. До полного высыхания раствора напряжение на отремонтированный кабель подавать нельзя из-за вероятности короткого замыкания.
12. После полного высыхания раствора наклеиваем назад обои.

Особенности методов соединения проводников

Надежный способ соединения – сварка. Для нее используется напряжение 12-36 В от сварочного инвертора или самодельного трансформатора. Один провод (массу) подключают к скрученным проводам, а другой – к угольному электроду. При касании электродом вершины скрутки возникает дуга. Она плавит провода и на конце скрутки появляется металлический шарик.

Результат соединения проводов сваркой

При надежности сварка имеет и ряд недостатков:

• потребуется оборудование: сварочный аппарат или самодельный трансформатор, угольный электрод;
• трудности с соединением алюминиевых проводников: алюминий сваривают только в среде инертных газов, не дающих ему окисляться.

Вторым по надежности неразъемным соединением считается пайка. Но алюминий паять так же трудно, как и варить – нужен специальный припой и флюс. На воздухе этот металл покрыт пленкой из окислов, появляющейся мгновенно. Поэтому и принцип пайки алюминия заключается в растворении окисла и облуживания провода в среде флюса.

Трудности будут и при пайке старых многожильных проводов. Каждая их жилка покрывается окислом, поэтому перед пайкой приходится тщательно отскабливать его ножом со всех сторон. Лудить его лучше паяльным жиром, применение канифоли неэффективно.

Провода перед пайкой тщательно очищают от окислов, загрязнений и копоти. Затем их скручивают вместе, полученное соединение облуживают.

Соединение пайкой

У пайки есть недостаток – соединение трудно разобрать.

Для соединений опрессовкой используют соединительные гильзы. Это – тонкостенные трубки различных диаметров для соединения проводников соответствующих сечений. Гильзы выполняют медными или анодированными (лужеными), последние универсальны и соединяют медные и алюминиевые проводники.

Провод вставляют в гильзу с одной ее стороны до середины, затем прессуют ее специальными клещами или прессом. Затем с другой стороны вставляют другой провод и запрессовывают и его. Предварительно на провода одевают ПВХ трубки или термоусадку для изоляции соединения. Но выпускаются и полностью изолированные гильзы для соединения.

Опрессовка скруток гильзами

Недостаток метода – требуется специальный инструмент для обжима, пассатижи для этого не годятся.

Применение капроновых клемм марки ЗВИ также сопряжено трудностями при соединении алюминиевых проводников. Алюминий – мягкий металл, а соединение в клемме выполняется прижатием провода к латунной поверхности торцом винта. Усилие затяжки приходится соизмерять с пластичностью проводника, иначе его можно перерубить. Гибкие проводники соединяются ЗВИ только после лужения или оконцевания втулочным наконечником (гильзой). Но и в этом случае тянуть сильно нельзя.

Клеммы ЗВИ и их применение

Есть мнение, что если проводники скрутить между собой, а поверх скрутки установить ЗВИ, то соединение получается надежным. Но винты клеммника наоборот, разжимают скрутку и ухудшают контакт. Поэтому применение соединения при помощи капроновых клеммников функционально ограничено: можно временно подключить или отремонтировать оборудование с их помощью. Хотя в современных светильниках подключение выполняется только через ЗВИ.

Достоинство метода только одно: дешево.

Самозажимные клеммы WAGO считаются самым универсальным средством для выполнения контактных соединений. Недостатков у них пока не обнаружено. Соединение происходит за счет подпружиненного контакта, в который вставляется проводник. Внутри клеммы содержится смазка, предохраняющая провода от окисления. При необходимости соединение можно разобрать.

Про клеммы WAGO читайте статью: «Что лучше выбрать, скрутку или клеммник для соединения проводов?»

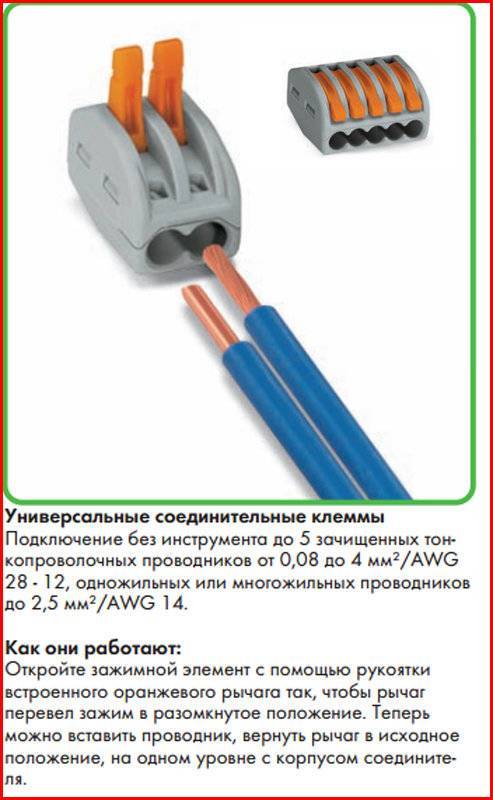

Клемма WAGO

Еще один способ соединения проводов – колпачки СИЗ (соединительный изолированный зажим). Колпачок наворачивается на скрутку, стягивая ее и одновременно изолируя. Внутри него также помещается смазка.

Колпачки СИЗ

Про колпачки СИЗ подробнее читайте «Колпачки СИЗ для скрутки проводов. Советы электромонтажника».

Если клеммы WAGO выбираются по сечению соединяемых проводов, то СИЗ и ЗВИ – по диаметру скрутки. А поскольку скрутки получаются разного сечения, зависящего от количества проводов в них, то для монтажных работ требуется набор клемм разного калибра.

Оцените качество статьи:

Клеммы для соединения проводов: разновидности и применение

Содержание

Особенности

При проведении капитального ремонта, человек меняет в своем доме все, в том числе и проводку. Устанавливается новая распределительная коробка, где необходимо провести разводку проводов. Чтобы это сделать качественнее, лучше всего использовать клеммники. Это отличное устройство, которое обеспечит плотную фиксацию на весь период эксплуатации.

Сегодня выпускаются новые виды этого изделия, которые в разы превосходят винтовые. Чтобы произвести монтаж и разводку, человеку потребуется минимум времени. Во многом это стало возможным благодаря самозажимным клеммам.

Способы соединения проводов и кабелей

Электричество – это сфера, в которой нужно тщательно подбирать материалы, следить за надежностью и работоспособностью. Для качественного и бесперебойного электроснабжения в доме, электропровода должны быть соединены правильно. В случае ошибки под угрозой будет не только работоспособность бытовых приборов, но и пожарная безопасность.

Когда потребуется соединять кабели

Соединение кабелей потребуется в случае некачественной разводки, выполненной ранее, либо по причине произведенных ошибок при монтажных работах. Чтобы восстановить подачу электричества в дом, требуется соединить электропровода. Сделать соединение можно способами, которые условно делятся на 2 группы:

1. Для первой группы специальное оборудование не требуется.
2. Для второй группы уже нужны определенные умения и профессиональные инструменты.

Работы по соединению кабелей должны производиться с соблюдением техники безопасности.

Причины неисправности и главные элементы

Поломка проводов – распространенное явление и чаще всего приходит неожиданно. Наиболее популярные проблемы:

• Плохой контакт с различным оборудованием;
• Кратковременное пропадание света;
• Сильное тепловыделение в некоторых участках.

Чтобы предотвратить поломку, необходимо своевременно обнаружить проблему и предпринять соответствующие меры по ее устранению. Для фиксации лучше всего использовать клеммники, так как они способны обеспечить человека надежно и долговечно. Кроме того, они просты в монтаже, что позволит использовать их в домашних условиях без особых проблем.

Сегодня в магазинах встречаются сотни разновидностей топовых компанией, которые отличаются ценой и техническими параметрами. Но кроме этого, различие может заключаться в способе фиксации.

Все клеммы состоят из двух элементов:

• Пластмассового корпуса, который выполнен в виде ячеек;
• Латунного патрубка, который обладает резьбовым отверстием с двух сторон.

Когда происходит фиксация кабеля, то человеку важно помнить о том, что патрубок может отличаться диаметром, особенно, если планируется соединять толстые провода. Поэтому сначала необходимо правильно подобрать размер. Такой монтаж может использоваться в любой сфере: от домашнего хозяйства до ремонта проводки автомобилей, что делает изделие универсальным. Чаще всего элемент используют при соединении лампы с коротким проводником.

Важно знать и отрицательные стороны такой фиксации:

• Самозажимные варианты рассчитаны на эксплуатацию конкретных кабелей. Они не подойдут для соединения элементов, у которых повышено сечение.
• Если человек купил одноразовые клеммники, то следует помнить, что их нельзя использовать для фиксации гибких проводов, так как они не предназначены для этого.
• Также стоит понимать, что продукт боится воздействия высоких температур. Если он будет постоянно эксплуатироваться в такой среде, то со временем пружина ослабнет, отчего уменьшится контактное давление, а плотность соединения потеряется.
• Клеммы обеспечивают хорошую фиксацию, но если есть возможность и опыт для проведения пайки, то лучше сделать ее, так будет гораздо надежнее.

Главным достоинством элемента является возможность соединения медных и алюминиевых проводов. Кроме того, используя клеммники, шанс окисления контактов уменьшается в разы. Это стало возможным благодаря тому, что винт настолько плотно зажимает кабель, что контакт между жилами становится невозможным.

Рассмотрим положительные качества использования клемм. Это следующие плюсы:

• безопасность соединения;
• исключается возникновение искры;
• долговечность и надежность в процессе работы;
• высокая степень жесткости;
• простота во время установки.

Можно использовать клеммы самостоятельно. Во время установки используется обычная отвертка. Во время монтажа важно знать, как соединить провода в распределительной коробке.

Выбор метода соединения зависит от материала изготовления жил, их сечения, количества проводов и условий проведения монтажа.

Внутреннее устройство клеммы с рычажками.

Скрутка

Этот способ используется при отсутствии специальных инструментов и дополнительных приспособлений. Провода закручиваются и заматываются изолентой. Такой вариант надежен, но нужно соблюдать некоторые правила. Медь скручивается только с медью, а алюминий с алюминием. Запрещено скручивать медные и алюминиевые изделия, так как при этом возникает процесс электролиза и компоненты разрушаются. Вариант скрутки зависит от материала, диаметра и предназначения соединения.

Современный вариант скрутки выполняется без плоскогубцев, а с помощью специальных полимерных колпачков, внутри которых находится спираль из металла. Чтобы выполнить соединение, концы проводов сначала нужно зачистить на расстояние 15 мм, а затем вставить их внутрь колпачка. Затем корпус поворачивается до упора.

Плюсы скрутки:

• простая технология;
• доступные материалы.

Минусы:

• нельзя соединять провода из алюминия и меди;
• не очень качественная стыковка.

Такой вариант подходит для временной проводки.

Скрутка проводов

Важно! Скрутка не используется в помещениях с высокой влажностью или в зданиях из дерева.

Многожильные и одножильные

При подсоединении многожильных проводов следует придерживаться следующих правил:

• зачистить изоляцию на 4 см;
• раскрутить проводники на 2 см;
• соединить до стыка незакрученных жил;
• закручиваются провода только пальцами;
• затянуть скрутку можно при помощи плоскогубцев;
• оголенные провода изолируются специальной лентой или термоусадочной трубкой.

Скрутить одножильные провода намного проще. Их нужно зачистить от изоляции, скрутить вручную по всей длине, затем зажать при помощи плоскогубцев, заизолировать.

Правильная скрутка электропроводки в распределительной коробке

При скрутке нужно следовать следующему порядку действий:

• обесточить дом или квартиру;
• очистить проводки от изоляции на 4 см и более;
• раскрутить проводки на 2 см;
• соединить до стыка нераскрученные провода;
• закрутить жилы пальцами;
• затянуть скрутку плоскогубцами;
• заизолировать оголенные провода.

Соединять можно как одножильные, так и многожильные кабели.

Скрутка разного сечения

Нельзя скручивать провода с сильно разными диаметрами. Такой контакт не является надежным и устойчивым. Можно скручивать провода соседних сечений – например 4 кв.мм и 2,5 кв.мм. При скрутке нужно следить, чтобы обе жилы обвивали друг друга. Тонкий провод не должен накручиваться на толстый, иначе контакт будет ненадежным. Затем нужно произвести пайку или сварку места соединения.

Колпачки скрутки

Колпачки помогают надежно заизолировать место контакта. Колпак выполнен из пожаростойкого материала, внутри него находится металлическая часть с резьбой. Сделать скрутку при помощи колпачков достаточно просто – нужно снять изоляцию на 2 см, слегка закрутить провода. На них надевается колпачок и поворачивается несколько раз, пока металлические провода не окажутся внутри.

С помощью контактных зажимов

Контактный зажим состоит из винта, пружинной шайбы, основания, токоведущей жилы и упора, ограничивающего растекание алюминиевого проводника. Сделать соединение при помощи контактного зажима просто – достаточно лишь зачистить концы проводков на 12 мм и вставить их в отверстие зажима. Контактные зажимы используются как для одножильных, так и для многожильных проводников.

Пайка

Нередко применяется и пайка. Тем более такой вариант также прочен, как и сварка, но при этом нет необходимости доставать сварочный аппарат. Подойдет и обычный паяльник. Проводки фиксируются при помощи плавленого припоя.

Чтобы выполнить пайку сначала с проводов следует убрать изоляционный слой, а затем почистить поверхность наждачкой. Контакты нужно состыковать, а затем припой с паяльника нанести на скрутку. Припой должен попасть внутрь скрутки и соединить жилы друг с другом. После остывания провода следует изолировать.

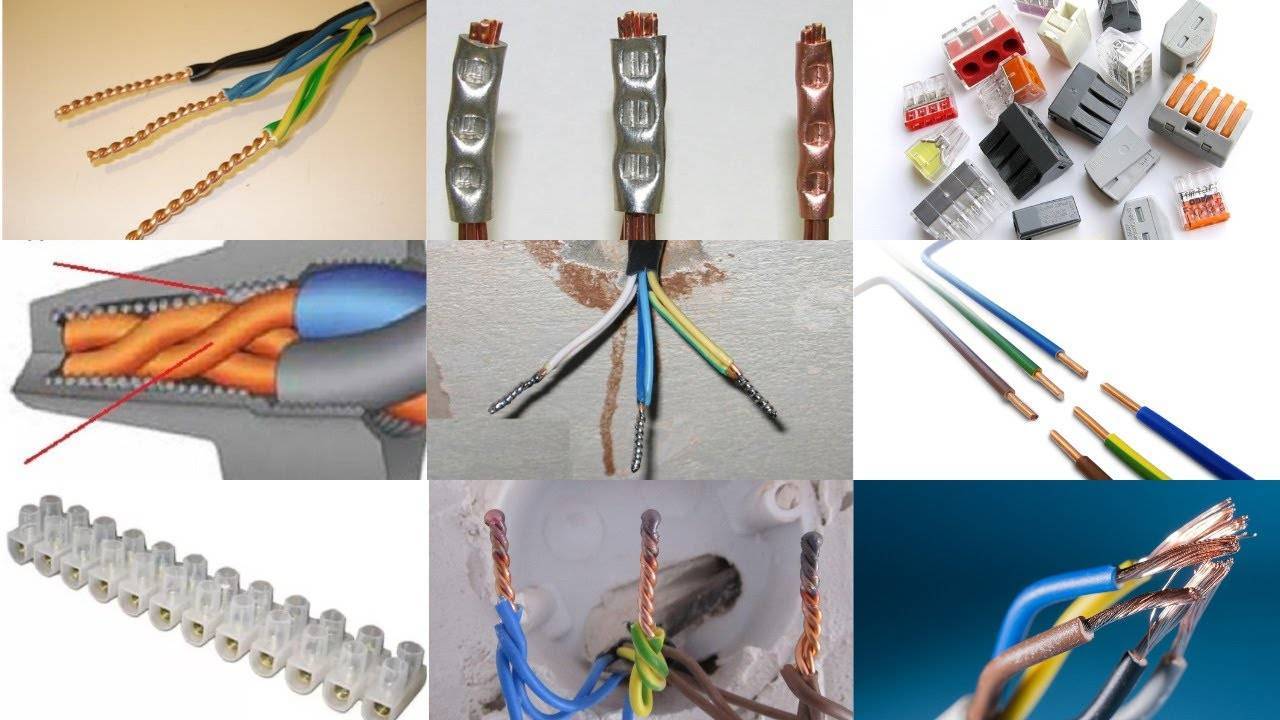

Варианты соединения.

Сварка

Теперь выясним, как соединить провода методом сварки. Для этого проводки сначала скручиваются, а затем их концы свариваются. При этом получается надежное и стабильное соединение. К минусам такого метода относится то, что соединение получается неразъемным. И если понадобится что-то поменять, то придется полностью убирать сплавленный участок.

Кроме того, для такого способа требуется сварочный агрегат и специальные электроды. После остывания сваренную область изолируют с помощью термоусадочной трубки или изоленты.

Способ сварки.

Опрессовка

Чтобы сделать опрессовку понадобится медная гильза или алюминиевая. Ее выбирают из расчета диаметра скрутки. Зачищенные провода нужно скрутить, а затем надеть на них трубку-гильзу. Ее зажимают специальными клещами. Такой вариант достаточно сложен, поэтому его применяют профессиональные электрики.

Опрессовка проводов.

Знакомимся ближе с разновидностями зажимов

Существуют разные виды клеммников, предназначенные для выполнения определенных работ. Самые распространенные изделия попытаемся сейчас рассмотреть.

Медные

Медный провод можно соединить при помощи клеммных колодок, зажимов Wago (обязательно с использованием специальной пасты), при помощи болта, пайки.

Алюминиевые

Алюминиевые провода также можно соединять любым методом, но с некоторыми особенностями. При соединении металл нужно вручную зачистить от изоляции. Напрямую соединять медные и алюминиевые провода нельзя. Место присоединения сильно нагревается и со временем контакт ослабевает. Поэтому лучше использовать клеммные колодки, wago, болтовое соединение или специальные ответвительные зажимы.

Клеммные колодки винтового типа

Винтовые клеммники – один из самых распространенных видов. Они представляют собой латунную гильзу с двумя болтами в пластмассовом корпусе. Контакт обеспечивается давлением болта. Корпус может быть выполнен из разных материалов – полиэтилена, полиамида и полипропилена. С их помощью можно соединять провода сечением с 0,5мм² по 35мм².

К достоинствам винтовых колодок можно отнести:

1. Не требуется специальный инструмент (нужна только отвертка).
2. Возможность многократного использования.
3. Возможность использования необходимого количества сегментов.

Винтовые колодки имеют также целый ряд недостатков:

1. Высокое переходное сопротивление.
2. Невысокая надежность (при вибрации ослабевают).
3. Ограничения по материалу проводов.
4. Длительность монтажа.
5. Требуется определенный навык для затяжки.
6. Необходимо ежегодное обслуживание.

Такими клеммами нежелательно соединять алюминиевые провода. Они обладают повышенной «текучестью», соединение со временем ослабевает. Чтобы избежать нагрева из-за роста переходного сопротивления, необходимо их регулярно подтягивать. Это создает неудобства при эксплуатации.

Определенные проблемы возникают и с многожильными проводами. Винтовыми соединениями выполнить качественный монтаж можно, только используя специальные наконечники или колодки с прижимной пластиной. В противном случае, возникает вероятность повреждения жил при затягивании винта.

Таким образом, больше всего для такого исполнения подходят медные одножильные провода.

Выполнить монтаж винтовым соединением очень просто:

1. От колодки отрезать необходимое количество клемм (обычным ножом).
2. Зачистить изоляцию соединяемых проводов (на 5-12мм).
3. Вставить зачищенные концы проводов в клеммы;
4. Затянуть винты.

Справиться с этим несложно. Главное – соблюдать осторожность при затягивании винтов и выбрать качественные клеммники. При выборе нужно особое внимание уделять производителю продукции. Сегодня в продаже присутствует продукция разных брендов. Лучше использовать продукцию таких известных производителей, как Legrand, АВВ, Tridonic, Werit.

Цены на продукцию зависят не только от технических характеристик, но и от производителя:

Изготовитель	Тип	Характеристики	Цена,руб
Tridonic	EKL 0 S	450V,32A,12пар,4мм², белый.	55,64
Legrand	Nybloc 034211	250V,24A,12пар,4мм², черный.	209,00
Korner	OK 432-PLP-BN	450V,32A,12пар,4мм², белый.	118,68
Tridonic	EKL 3 S	750V,76A,12пар,16мм², белый.	158,78
Legrand	Nybloc 034211	250V,76A,12пар,16мм², белый.	540,49
Werit	112-11521	250V,63A,12пар,16мм², белый.	299,23

Обжимной клеммник

Этот вид электротехнического изделия предназначен для соединения жил кабелей с максимально допустимой силой тока 24 А. Надетый на кабель клеммник выдерживает до 5 тыс. вольт. Одним изделием сразу можно обжать до 8 подготовленных клемм для соединения. Такая конструкция значительно упрощает монтаж электропроводки. По типу фиксации клеммник может автоматически фиксировать контакт внутри гнезда или механически, что выполняется вручную. Если правильно рассчитать усилие при обжатии клеммника, получится надежный контакт.

Изделие под маркировкой СИЗ

Такие клеммники называются изолирующими и на внешний вид представляют пластиковый колпачок. Зажим изготовлен из термостойкого полимера, устойчивого к горению. Существует мнение, что СИЗ предназначен для защиты соединения от возгорания. На самом деле клеммник создает прочный механический контакт и выдержит напряжение до 600 вольт.

Принцип действия прост. Имеется обычная скрутка из оголенных жил проводов. Причем все провода должны быть из однородного металла. Чтобы избежать окисления, скрутку желательно обработать пастой. Внутри пластикового колпачка находится конусообразная пружина. Она-то и создаст прочное соединение. Колпачок надевают на скрутку, накручивая по часовой стрелке. В это время пружина витками вдавливает жилы, создавая прочный контакт.

Если соединяется два одинаковые по толщине провода, то их можно не скручивать. Оголенные концы с усилием вставляют внутрь колпачка и вращают его. Пружина внутри сама сделает свое дело.

Силовые клеммники на DIN-рейке

Силовые клеммники устанавливаются на монтажной плате или DIN-рейке. Их сложная конструкция позволяет подключать разные по толщине жилы до 300 мм2, соединять алюминиевый провод с медным, а также одновременно подсоединять жилы кабелей, рассчитанные на разную мощность. Силовые клеммники имеют луженую медную пластину, к которой прижимается провод специальной конической шайбой, не позволяющей ослабиться соединению.

Универсальные и барьерные зажимы

Эти изделия имеют особенность своей конструкции – металлическую пластину. Она разделена ячейками изоляционного материала. Перемычки ячейки не позволяют соприкасаться соединяемым проводам. Надежное крепление жил обеспечивается винтами. На металлических клеммах алюминиевый провод практически не окисляется, что позволяет использовать такие клеммники без ограничений. Чаще всего соединения проводов в распределительной коробке выполняют именно барьерными зажимами.

Клеммные колодки ножевого типа

Такие колодки применяются гораздо реже. В основном для цепей зануления, заземления при монтаже неразрывным токопроводящим проводником. Их используют для врезания ответвлений в несущий проводник.

Кроме этого, ножевые соединения получили широкое распространение в аудиотехнике. Выпускаются колодки шириной 5мм для проводников 0,2…1мм², шириной 6мм для проводников 1…2,5мм. Большая площадь контакта позволяет выдерживать токи до 24А. Цветовая гамма довольно разнообразна: желто-зеленые, оранжевые, серые, синие и красные.

Существуют одноразовые и многоразовые колодки.

одноразовая модель Scotchlok

К одноразовым можно отнести колодки типа Scotchlok, которые выпускает компания 3М. В них состыковка нескольких проводов производится надавливанием специальным инструментом. Их главная отличительная особенность – при монтаже не требуется зачистка проводника. Провод вместе с изоляцией вставляется в клеммник и обжимается до полной фиксации. Изоляция прорезается контактами, обеспечивая надежное неразъемное соединение.

Преимущества ножевых клеммников:

1. Экономия времени на монтаж.
2. Зачистка и обжимка провода не требуется.
3. Безопасное соединение за счет рычага с защелкой.
4. Надежность, компактность.
5. Не требуется специальный инструмент.
6. Не требуются специальные навыки.
7. Повышенная электробезопасность.

К недостаткам можно отнести только высокую цену. Продукция выпускается такими известными производителями, как Klemsan, Legrand, 3М, а также многими другими.

Таблица:

Кольцевые

Кольцевые клеммы предназначены под винты. Многие кольцевики выпускаются с небольшим разъемом для зажима по типу вилки. Они рассчитаны под конечное сечение в 4 раза меньше, чем на замкнутое кольцо.

Клеммные колодки пружинного типа

Самыми распространенными колодками этого типа считаются самозажимные клеммники фирмы WAGO.

Серия WAGO выпускается в 2 вариантах:

1. PUSH WIRE (неразъемные одноразовые).
2. CAGE CLAMP (многоразовые).

Извлечь проводник из одноразовых клемм, не повреждая клеммник, невозможно. Многоразовые имеют удобный рычажок для освобождения проводника. Данное оборудование широко применяется не только в промышленном производстве, но и в бытовых условиях. Особенно они популярны для осветительных сетей.

Зажим происходит при помощи пружины из стали, покрытой специальным хромоникелевым сплавом. Пружина сложной формы обеспечивает надежное, прочное соединение. Корпус, изготовленный из поликарбоната или полиамида, выдерживает широкий диапазон температур, стоек к воздействиям агрессивных сред.

Сами клеммники выполнены из луженой меди. Это значительно увеличивает контактное пятно, снижает переходное сопротивление, защищает от коррозии. Кроме этого, WAGO могут заполняться специальной смазкой, обеспечивающей дополнительную защиту от коррозии.

WAGO способны соединять 2-8 проводников с диаметром 0,5-4мм². Они рассчитаны на напряжение номинальное 220В и ток 32А. Все пружинные бывают 2 исполнений – под DIN-рейку и обычного исполнения. Под DIN-рейку клеммники применяются в пультах и шкафах управления, распределительных ящиках. Они применяются везде, где присутствует повышенная вибрация (например – машиностроительная, железнодорожная промышленность).

Phoniexcontact выпускает клеммники под DIN-рейку, рассчитанные на провода как с наконечниками, так и без них сечением до 35мм2. Существует возможность соединения до 50 проводов одновременно. Основное преимущество оборудования Phoniexcontact – универсальность. Можно делать любые сборки. Все элементы легко состыковываются между собой.

Монтаж предельно прост и доступен:

1. Сначала нужно подготовить проводник – зачистить изоляцию примерно на 10-13мм.
2. Для подключения провода достаточно открыть при помощи обычной отвертки зажим, вставить проводник и извлечь отвертку. Контакт замкнется автоматически.

Преимущества пружинных соединений:

1. Наличие отдельного гнезда для каждого проводника.
2. Прочное, качественное соединение.
3. Низкое переходное сопротивление.
4. Возможность состыковки проводов из различных материалов.
5. Защита от коррозии, а также других внешних воздействий.
6. Не требуется специальных инструментов.
7. Не требуется специальных навыков.
8. Возможность многоразового применения.
9. Не требует ежегодного обслуживания.
10. Устойчивость к вибрациям.
11. Свободный доступ для измерительных инструментов.
12. Распределение потенциала (при необходимости) используя перемычки.

К недостаткам можно отнести не высокие допустимые токи. Кроме таких известных брендов, как WAGO, Phoniexcontact аналогичное оборудование выпускают Legrand, АВВ.

Таблица:

Изготовитель	Тип	Характеристики	Цена,руб
WAGO	222-412	2х0,08 – 4мм², 32А, медь	15,80
WAGO	222-415	5х0,08 – 4мм², 32А, медь	31,50
WAGO	273-248	8х0. 5-2.5 мм², 24А, медь/алюминий с пастой Alu-Plus	21,70
WAGO	273-503	3х1,5-4 мм², 32-24А. медь/алюминий	34,10
Phoenixcontact	ST 1,5 – 3031076	Проходная, 0,08-1,5мм², AWG 28 – 16, Ширина: 4,2 мм, 17,5 А	22.97
Phoenixcontact	SP 2,5/ 1-L 3043019	Вставные,1 полюс , 0,08 мм² – 4 мм², AWG: 28 – 12, Ширина: 5,2 мм, Высота: 39 мм,24А	91.59

Штыревики

Штыревые соединения похожи на электровилку и розетку. Вилка маркируется символом F2A, а розетка — F2B. Монтаж возможен на проводах диаметром 1,25 – 6,64 мм. Часто применяются в схемах с малым током. Хвостовик защищен изоляционным материалом.

Муфтовые зажимы

Берется трубочка, на её концах сверлятся по два отверстия, в них нарезается резьба. Вставляются провода, зажимаются болтиками. Есть винтовые или безвинтовые зажимы.

Можно обойтись и без болтов, просто эти места сильно сжимаются плоскогубцами. Чаще используются для скрепления одножильных проводов сечением до семнадцати миллиметров.

Иностранные клеммы

Пока их надежность уступает российским образцам. Заслуживают внимания электротехнические зажимы WAGO. Фирмой изобретены интересные устройства по типу интерфейсов – границы раздела двух систем для зажимов.

Один из них переводится как «прижать провод». Снимите минимум оплетки и протолкните оголенную часть под клемму. Защелка не выпустит провод назад, кроме как с прокруткой в обратную сторону. Другой конструктив — Power cage clamp – в виде двойного сложного устройства с сильной пружиной и шиной для тока. Подходит под любой провод. Внимательно рассмотрите фото клеммных зажимов этой подгруппы от WAGO.

Общие требования к монтажу

Качество соединений и ответвлений при монтаже имеет первостепенное значение. При поиске неисправности в электрической цепи, чаще всего проблема возникает из-за отсутствия контакта. Некачественный контакт может привести не только к разрыву цепи, но и к перегреву проводов. Нередко это является причиной возгорания.

Поэтому к ним предъявляются жесткие требования.

Независимо от того, какими клеммами выполняется монтаж, должны выполняться следующие правила:

1. При монтаже необходимо оставлять запас проводов перед всеми соединениями (для повторного соединения).
2. Все соединения должны располагаться в доступных местах.
3. Месторасположение соединительных элементов нужно защищать от вибрации и любых других механических воздействий.
4. Изоляция соединительных элементов должна соответствовать изоляции проводников.
5. Все соединения должны выполняться в распределительных коробках, шкафах и пультах управления, специальных нишах строительных конструкций.

Выпускается множество разновидностей клеммников по назначению:

• вставные;
• гибридные;
• мини и микро клеммы;
• клеммы с предохранителями;
• клеммы с размыкателями;
• многовыводные;
• многоярусные;
• проходные и другие;

Для всех разновидностей правила монтажа едины.

Обзор клеммников Wago и принцип их работы

Часто для подключения электрооборудования используют клеммники wago. Они идеально подходят для соединения проводов внутри распределительных коробок и щитов. Зажимами можно фиксировать как одножильные, так и многожильные провода. В зависимости от предназначения выпускается много разных серий, но все они подразделяются на изделия одноразового и многоразового использования.

Многоразовые клеммники

Серия 222 указывает на многоразовое использование зажима. Это означает, что провод можно вводить и изымать из гнезда. Чтобы зафиксировать или освободить жилу, достаточно провернуть оранжевый рычажок. С конца провода снимают 10 мм изоляции, поднимают рычажок и после ввода жилы в гнездо отпускают его. Пружинный механизм прочно зажмет любую жилу сечением до 4 мм2. Вот и все, соединение готово. Чтобы изъять проводник из гнезда, достаточно приподнять флажок и потянуть на себя жилу.

Одноразовые клеммники

Серия 773 указывает, что зажим ваго является одноразовым. Причем он предназначен только для одножильных проводов. Чтобы соединить многожильный провод, необходимо его предварительно опрессовать наконечником.

Одноразовые зажимы могут быть заполнены токопроводящей смазкой. Она не дает алюминиевым жилам окисляться. О наличии смазки можно узнать по черному корпусу зажима, но может быть и темно-серым.

Чтобы выполнить соединение, оголенный край провода с небольшим усилием вставляют внутрь гнезда зажима, где механизм автоматически закусывает его. Так как изделие считается одноразовым, на корпусе отсутствует рабочий рычажок.

Иногда умудряются из одноразовых зажимов извлекать жилу путем прокручивания с определенным усилием. Однако после таких действий зажимная пластина деформируется, что не дает гарантии качественного следующего соединения.

Советы и правила безопасности

К сварке допускаются только мастера, имеющие квалификационную группу. К пайке также допускаются лица, имеющие навыки работы с паяльником. Соединять кабели можно только разрешенными для них способами. Нельзя работать с поврежденными проводками. Все оголенные части требуется заизолировать.

Соединить кабели можно разными способами. Выбор метода подсоединения определяется материалом, диаметром сечения и другими параметрами. Для корректной работы электрооборудования нужно, чтобы проводники надежно соединялись. При ненадежном контакте возможен риск возникновения пожара.

Видеообзор

Что такое клеммная колодка? | Значение и типы

Как соединить два провода? Зачистив изоляцию на концах и скрутив их вместе? Да, это работает. Но безопасно ли это? Мы можем наклеить изоляционную ленту на стык или использовать проводной соединитель. Но что, если есть несколько проводов, которые нужно соединить/подключить рядом друг с другом? Или что, если несколько исходящих проводов должны быть подключены к одному входящему проводу? Тогда этот метод уже не будет ни безопасным, ни удобным. Здесь мы используем клеммные колодки.

Что такое клеммная колодка?

Клеммная колодка (также называемая соединительной клеммой или клеммным соединителем ) представляет собой модульную колодку с изолированной рамой, которая соединяет два или более проводов вместе. Он состоит из зажимного элемента и токопроводящей ленты. Типичная простейшая клеммная колодка показана на изображении ниже.

В изоляционном корпусе клеммной колодки находится токоведущий элемент (металлическая полоса или клеммная колодка). Он также обеспечивает основу для зажимного элемента. Корпус имеет монтажное приспособление, позволяющее легко устанавливать или снимать блок с печатной платы или монтажной рейки. Большинство клеммных блоков обычно модульные и устанавливаются на DIN-рейку. Это позволяет нам увеличивать количество терминалов в соответствии с требованиями. Клеммные колодки делают соединения более безопасными, а провода хорошо организованными.

Типы клеммных колодок

Электрические клеммные колодки можно классифицировать на основе конструкции, типа устройства, вариантов подключения и т. д. 0024

Тип конструкции

• Одноуровневые проходные клеммные колодки : Они просто используются для соединения двух проводов, т. е. соединения «провод-провод». Их также называют клеммные колодки с одинарным вводом . Одноуровневые клеммные колодки относятся к самому простому типу, имеющему один входной контакт и один выходной контакт.
• Двухуровневые клеммные блоки : Эти блоки имеют еще один уровень соединительных клемм, расположенный над первым. Такое расположение обычно используется для экономии места.
• Трехъярусные клеммные колодки : Так же, как и двухъярусные колодки, они имеют дополнительный уровень наверху. Преимущество использования многоуровневых блоков заключается в том, что в одном блоке можно установить несколько соединений.

Тип устройства

— Заземляющие клеммные колодки

Эти блоки часто выглядят как одноуровневые проходные клеммы. Исключением является то, что эти блоки и металлическое соединение, где заканчивается провод, заземляются на панель или DIN-рейку, на которой установлен блок.

— Клеммы с предохранителями

Они аналогичны проходным блокам, за исключением того, что металлическая соединительная планка заменена предохранителем. Поэтому провода будут подключаться через предохранитель, обеспечивающий дополнительную защиту.

— Клеммы для термопар

Они предназначены для подключения проводов термопары. Некоторые соединители для термопар по существу зажимают выводы термопар вместе с обеих сторон блока, устраняя металлическую соединительную планку внутри блока. Однако в некоторых блоках термопар может присутствовать металлическая соединительная полоса из того же металла, что и провод.

— Блоки ввода/вывода и сенсорные блоки

Блоки ввода-вывода используются для установления соединения между устройством и контроллером. Принимая во внимание, что сенсорные блоки работают с трех- или четырехпроводными устройствами, такими как датчики приближения.

— Размыкающие клеммные колодки

Эти блоки позволяют легко отсоединить провода, просто подняв рычаг или рубильник. Их можно использовать для удобного отключения и подключения без снятия проводов. Они также известны как блоки переключателей 9.0008 .

— Блоки распределения питания

Эти блоки используются в распределении электроэнергии. Клеммная колодка для распределения электроэнергии — это удобный, экономичный и безопасный способ распределения питания от одного источника на несколько выходов. К входной клемме блока подключается один большой провод, а на выходе предусмотрено несколько выходных клемм. Таким образом, провода хорошо расположены на панели управления, что придает ей аккуратный, чистый и профессиональный вид.

Варианты зажима в клеммных колодках

Сборка блока разъемов-розеток

Жгут проводов имеет мужской и женский конец. Пол электрических и
механические детали описаны на
эта страница Википедии.

контакты разъема, впаянные в печатную плату
для ЖК
панель подключается к гнездовому концу жгута проводов.

На этой веб-странице описывается, как изготовить охватывающий конец жгута проводов.
Весь процесс сборки и тестирования делится на
следующие шаги.

• Припайка контактов разъема к ЖК-панели
• Изготовление блока розеточных разъемов (данный документ)
• Изготовление штекерных соединителей и отделка жгута
• Использование панели с Arduino

Вернуться на главную страницу ЖК-панели в сборе

Компоненты жгута проводов

Каждая команда из двух студентов подбирает набор компонентов, показанный на рисунке.
следующая фотография. Количество обжимных контактов будет больше, чем
четыре на фото.

Кабельный жгут состоит из девяти многожильных проводов, каждый из которых имеет разные
цвет изоляции. Провода 22 AWG и приблизительно 40 см (16
дюймов) в длину. Пучок скрепляется свободно затянутой стяжкой-молнией.
Не затягивайте стяжку до тех пор, пока не будет закончен жгут проводов. Вы можете
нужно отрегулировать провода так, чтобы концы выровнялись. Кроме того, ужесточение
застежка-молния, прежде чем вы закончите, сделает связку более жесткой, что сделает
сложнее регулировать ориентацию отдельных проводов, поскольку они обжаты.

Когда жгут проводов закончен, один конец жгута кабелей будет только
имеют гнездовые обжимные разъемы, а на другом конце будет только мужской обжим
соединители. Обратите внимание, чтобы не перепутать полы на концах.
проводов по мере добавления обжимных соединителей. Конечно, нет
начальная разница между концами проводов.

Блок разъемов имеет шестнадцать разъемов для вилки или
гнездовые обжимные соединители. Мы будем использовать только двенадцать из шестнадцати сокетов.
В блоке разъемов будут использоваться только обжимные разъемы с внутренней резьбой, поэтому мы
будет называть это блок розеточных разъемов .

Мелкие металлические детали представляют собой обжимные соединители, которые крепятся к
концы проволоки с помощью обжимного инструмента. Следующее фото
крупный план обжимных разъемов «мама» и «папа». Каждый обжим
разъем имеет два набора лепестков: один для подключения к многожильному
проводник в проводе, а другой для захвата изоляции, как
снятие напряжения. Небольшой металлический шип на одной стороне
разъем фиксирует обжимной разъем на блоке разъема, когда обжимной
разъем вставляется в блок.

Зеленая и красная перемычка

Зеленая перемычка используется для электрического соединения трех контактов заземления на
женский конец разъема. Красная перемычка используется для подключения
два контакта питания +5 В на гнездовом конце разъема.

Аккуратно согните (не сгибайте) зеленую соединительную проволоку так, чтобы она образовала букву «U».
форму и разрежьте зеленый провод пополам.

На следующем рисунке показано, как соединены красная и зеленая перемычки.
к красному и зеленому проводам в жгуте кабелей. Длинный горизонтальный красный
а зеленые провода — это провода длиной 40 см из жгута кабелей. Красный джемпер
кабель соединяет два штырька в гнездовом блоке разъема. Два зеленых джемпера
кабели соединяют три контакта в блоке розеточных разъемов.

Зачистите один конец короткого красного провода

Сделайте свой первый обжим с помощью короткой красной перемычки. Это позволит
Вы тренируетесь с отрезком проволоки, который легко держать. Если что-то
пойдет не так, вы можете отрезать конец и начать заново.

Используя обжимной разъем в качестве ориентира, зачистите один конец красной перемычки.
Оголенный провод должен быть немного длиннее ближайших к скрученным контактам.
конец обжимного соединителя. По сравнению с другими приложениями, такими как присоединение
два провода или присоединение провода к винтовой клемме, это очень короткий
длина оголенного провода.

Подготовка к обжиму

Операция обжима займет два нажатия на обжимной инструмент.
ручки. Первое сжатие обжимает одну пару выступов на оголенном электрическом проводе.
провода и начинает обжимать язычки для снятия натяжения. Второе сжатие
фиксирует выступы для снятия натяжения. Для этих двух сжатий вкладки
обжимные находятся на черной стороне обжимного инструмента.

Обжимные разъемы и провода маленькие. Держа все на месте
требует твердой руки и некоторого терпения. Легко разочароваться.
Однако, немного потренировавшись, делать обжим становится легче.
соединения. Как только вы разовьете свою технику, вы сможете
обжимное соединение за 15-20 секунд, от начала до конца.

Найдите детали в обжимном инструменте

Расположите обжимной инструмент так, чтобы вы смотрели на него
сторона без маркировки (индикаторные метки AWG не отображаются).
Обжимной язычок, окружающий оголенный конец провода, должен быть выше черной стороны.
челюстей. Обжимной язычок вокруг изолированного конца провода
должен быть выше серой стороны челюстей.

Обжать электрическое соединение

Осторожно сомкните губки обжимного инструмента, сжав ручки.
Следите за ориентацией обжимного соединителя и выравниванием
оголенный провод к обжимному язычку. Это очень легко для провода и обжима
вкладки смещаются.

После первого обжима отпустите рукоятки инструмента и сдвиньте провод
и обожмите разъем так, чтобы выступы для снятия натяжения совпали с
черная сторона губок обжимного инструмента. Сожмите ручку, чтобы обжать
сброс напряжения.

Готовое обжимное соединение должно выглядеть примерно так, как показано на следующем фото.

Отложите красную перемычку с только что обжатым разъемом.

Подготовьте зеленую перемычку

Следующим шагом будет соединение двух проводов одним обжимным соединителем.
Это необходимо для соединения коротких перемычек между собой и для
более длинные провода в пучке.

Зачистите один конец каждой из двух коротких зеленых перемычек. Эта полоса
должен оголять более длинный участок оголенного провода — длиннее, чем
зачищенный участок для красной перемычки. Как показано в следующем
последовательность фотографий, оголенный провод должен быть достаточно длинным, чтобы полностью
заполните пространство между обеими парами выступов на обжимном соединителе.

После зачистки двух отрезков провода скрутите их вместе…

а затем положить их в пространство между парами вкладок..

Обожмите оба язычка к оголенному проводу.

Завершите провод заземления двумя перемычками

Завершите гнездовой конец заземляющего кабеля, создав еще одно соединение с двойным обжимом.
к длинному зеленому проводу в жгуте кабелей и однообжимному соединению на
короткая перемычка со свободным концом. Окончательная конфигурация должна
выглядеть примерно так, как показано на следующем рисунке. Помните, что двойной обжим
соединения требуют более длинных полос оголенного провода, чем соединение с одним обжимом.

Завершите провод питания одной перемычкой

Используйте двойной обжим, чтобы соединить свободный конец красной перемычки с длинным красным проводом.
из пучка кабелей. В результате должно получиться как на следующем фото.

Добавьте обжимные соединители к концам оставшихся проводов

Для всех оставшихся проводов на охватывающем конце пучка проводов повторите
шаги для одиночного подключения

1. Снимите примерно 1 мм изоляции с конца провода
2. Найдите провод в обжимном соединителе так, чтобы один набор выступов совпадал
   с оголенным проводом, а другой набор выступов совмещен с изоляцией.
3. Обожмите язычки над оголенным проводом
4. Переместите провод так, чтобы выступы для снятия натяжения
   находятся над черной частью челюстей. Обожмите язычки над компенсатором натяжения.

На следующих рисунках показаны провода с готовыми обжимными соединителями.

Вставьте обжимные соединители в корпус кабеля

Последним шагом является вставка вновь сформированных обжимных соединителей в
корпус кабеля. Этот шаг прост, но не торопитесь, потому что
порядок и ориентация контактов в блоке разъемов имеют значение .

На следующей схеме показана схема подключения блока разъемов. Контактный
позиции на соединительном блоке перечислены слева. Обратите внимание, что
номер контакта на блоке разъемов не зависит от номера контактов на
Ардуино. Подробная информация о подключении Arduino приведена на
другая веб-страница.

Номер контакта указан в двух местах на блоке разъемов. Следующее
На фотографии показана цифра 1, выбитая на лицевой стороне блока рядом с зубцом.
