Фундаментная подушка для ленточного фундамента

Содержание

1. Как правильно сделать подушку под ленточный фундамент: устройство и размеры, этапы работ.
2. Устройство и размеры подушки.
3. Какой материал выбрать для подушки?
4. Этапы работ.
5. Виды и устройство подушки под фундамент.
6. Устройство подушки фундамента.
7. Подушка под ленточный фундамент из песка.
8. Подушка из щебня.
9. Подушка под фундамент бетонная.
10. Устройство подушки под ленточный фундамент.
11. Преимущества изготовления ленточного фундамента для дома.
12. Технология устройства подушки под ленточный фундамент.

Как правильно сделать подушку под ленточный фундамент: устройство и размеры, этапы работ.

Схема заливки монолитного фундамента.

Основными параметрами технологии устройства ленточного фундамента являются:

• Глубина. Эта величина зависит от веса здания, а также от границы промерзания грунта в данной местности.
• Ширина. Зависит от материала и ширины стен и должна быть как минимум равна. но лучше, если будет превышать на 10-15 см ширину стен.

После расчета размера необходимого фундамента следует определиться с размерами подушки под него. Основание выполняет несколько функций :

1. Выравнивает поверхность. на которую будет укладываться фундамент. В большей степени это важно в случае, если используются бетонные блоки. Под ними не остается пустот и на грунт они опираются всей поверхностью. В случае заливки ленточного фундамента. выравнивание имеет меньшее значение.
2. Обеспечивает равномерное распределение нагрузок на грунт от фундамента.
3. Есть еще одна важная функция, которую выполняет подушка, это борьба с влагой в грунте и ее воздействием на всю конструкцию вследствие сезонных температурных изменений.

Обратите внимание! Если убрать пучинистый грунт и заменить его непучинистым. это существенно снизит воздействие на фундамент при замерзании воды в зимний период.

Простая деформация основания.

Грунт будет давить на боковые стенки фундамента, выталкивая его наверх, причем значения выталкивающей силы могут достигать 5 — 7 тонн на 1м² основания дома. Это особенно опасно для деревянных или каркасных зданий, имеющих небольшой собственный вес. Каменные строения, за счет своей массы, могут компенсировать боковые силы воздействия на фундамент.

Обезопаситься от пучения можно, если устроить подушку под фундамент, заменив пучинистый грунт не пучинистым. То же самое относится и к обратной засыпке – использование не расширяющегося грунта уменьшит действие касательных нагрузок.

Устройство и размеры подушки.

Усредненным значением толщины песчаной подушки принято считать значение в 60 см. Оно может варьироваться в ту или иную сторону в зависимости от типа грунта. Сильнопучинистые грунты могут потребовать увеличить это значение до 80 и более сантиметров. Часто можно встретить рекомендацию, что толщина подушки должна составлять 3 ширины фундамента.

Фундаментные подушки.

По ширине подушка должна выступать за габариты фундамента на 15 — 20 см в каждую сторону. В том случае, если планируется устройство подвала. то песчаная подушка должна быть устроена не только под фундаментом, но и под всей площадью дома.

Бетонный пол подвала подвержен тем же нагрузкам, а значит, его также надо защитить от воздействия грунта из-за температурных колебаний.

В том случае, если грунт сильнопучинистый. используется песчано-щебеночная подушка, в которой песок занимает 40% объема.

Для укладки необходимо применять заранее увлажненный песок, что улучшит утрамбовку. Увлажнять можно и после укладки песка в траншею, но делать это только в том случае, если грунт не склонен к размыванию.

Важно! Желательно использовать геотекстиль для предотвращения заиливания песка и его смешивания с грунтом.

Песок укладывается слоями 15-20 см с обязательной утрамбовкой, для чего используются катки или площадочные вибраторы. В крайнем случае, можно использовать обычное бревно с ручкой, но тогда толщину слоя придется уменьшить до 10 см и менее. Утрамбовка производится до плотности 1,6 т/м³. Проверить это просто. если, пройдясь по утрамбованному песку, не остается следов, то можно приступать к засыпке следующего слоя.

При использовании песчано-щебеночной смеси для построек из дерева или каркасно-сборных конструкций утрамбовкой можно пренебречь. Если же будет возводиться здание из кирпича и подобного материала, то утрамбовка должна осуществляться, но толщина может быть увеличена на несколько слоев.

Какой материал выбрать для подушки?

Песчаная подушка под фундамент.

Для использования в качестве подушки под фундамент используют разные материалы:

• Песок. Лучший вариант – использовать гравелистый песок средней или крупной фракции. В нем не должны содержаться пылевидные и глинистые примеси. Этим требованиям отвечает, например, речной песок .
• Щебень. Оптимальный размер фракции – 20-40 мм .

Повторим, наличие фракций глины в песке или использование для устройства подушки глины недопустимо .

Внимание! На слабых грунтах, с близким расположением почвенных вод, полезным будет монтаж дополнительной дренажной системы.

Этапы работ.

Виды и устройство подушки под фундамент.

• Устройство подушки фундамента
  • Подушка под ленточный фундамент из песка
  • Подушка из щебня
  • Подушка под фундамент бетонная

Формирование фундамента – это один из важных процессов при строительстве дома. Соблюдение всех требований при его укладке даст возможность постройке прослужить длительный срок без причинения своему хозяину различного рода проблем.

Фундаментная подушка для ленточного фундамента.

Устройство фундамента на песчаной подушке.

Весомое значение при строительстве основы имеет подушка под фундамент. Благодаря ее правильной организации:

1. Нагрузка по всему периметру основы распределяется равномерно.
2. С ее помощью выравнивают дно под закладку.
3. Выполняется дренаж (отводятся талые и дождевые воды).
4. Не происходит промерзание нижнего участка сооружения.

Устройство подушки фундамента.

Прежде чем приступить к строительству, на очищенном и размеченном участке выкапывают траншеи для ленточной основы или котлован для монолитной. Удаляется весь сыпучий грунт и выравнивается дно траншеи. Затем формируют прослойку под фундамент из щебня. песка, гравия или бетона.

Подушка под ленточный фундамент из песка.

Схема устройства песчаной подушки.

Схема устройства песчаной подушки под ленточный фундамент.

Для создания прослойки песчаной под основание потребуется:

1. Песок с крупным или средним зерном без разных включений (особенно глинистых).
2. Геотекстиль или рубероид – послужит барьером от подземных вод.
3. Уровень, колышки и веревка.
4. Виброплита или самодельная трамбовка.

Перед началом устройства прослойки со дна траншеи удаляют весь сыпучий грунт. На ее дно укладывают геотекстиль или рубероид внахлест (10 см). Эти материалы предотвратят смешивание песка с грунтом. Также при засыпке важным моментом является соблюдение линии горизонта. Для этого с помощью колышков и веревки устанавливают нужный уровень.

Поверх уложенного материала насыпают песок.

Засыпку осуществляют небольшими порциями и смачивают водой.

Затем каждый слой уплотняют с использованием виброплиты. Утрамбовку проводят до того момента, пока на поверхности не будут оставаться следы. Каждый слой должен составлять высоту приблизительно в 10 см.

Формируя подушку фундамента. обычно ее высота находится в норме 20-30 см. Для расчета максимально допустимой высоты нужно ширину ленты увеличить втрое. Созданная прослойка должна напоминать в своем сечении трапецию. Самая узкая ее часть должна располагаться внизу (желателен угол наклона в 30 градусов).

Организация этого варианта прослойки под ленточный фундамент актуальна:

1. Если требуется выравнивание дна траншеи или котлована.
2. Если требуется провести замену грунта с сильным пучением на песок.

Подушка из щебня.

Для обустройства под ленточный фундамент подушки из щебня необходим следующий материал:

Подушка под фундамент разрез.

Устройство бутобетонного фундамента.

1. Песок речной с крупным зерном.
2. Щебень или гравий размером в 20-40 мм.

Формирование щебневой основы начинается с насыпи слоя песка. Его толщина составляет 10-15 см. Полученный слой обязательно смачивают и проводят процесс утрамбовки с использованием тех же приспособлений, что и в предыдущем варианте.

На уплотненный слой насыпают щебень толщиной около 20 см. В общей сложности высота щебня и песка должна составить 30-40 см. Щебень подвергают трамбовке. В итоге щебень должен строго лежать в горизонтальной плоскости. Ширина прослойки равна ширине планируемой ленты основы с добавлением на одну и вторую стороны по 15-20 см.

Такой несложный вариант основы под ленточный фундамент выдержит нагрузку от сооружения в несколько этажей.

Подушка под фундамент бетонная.

Этот вариант устройства является более дорогим, но и оправданным. При правильном формировании фундамент с подушкой из бетона станет прочной основой для будущего сооружения. Для ее строительства понадобится:

1. Бетон.
2. Щебень или гравий.
3. Доски.
4. Виброплита или самодельная трамбовка.
5. Прутья металлические.

Для начала на дно выровненной траншеи под ленточный фундамент укладывают щебень высотой в 10 см. Проводят его трамбовку при помощи самодельного устройства или виброплиты. Затем на щебневой подложке монтируется опалубка из досок. Ее высота должна равняться высоте будущей подушки (до 30 см). Ширину прослойки составляет ширина фундамента плюс по 15 см с двух его сторон.

Для повышения прочности проводят армирование (укрепление) подушки с использованием прутьев металлических в диаметре 8-12 мм. Из материала для армирования создают каркас путем сварки или связки элементов конструкции между собой.

В опалубку с металлическим каркасом осуществляется заливка бетона. Марка этого материала будет зависеть от веса будущего сооружения. После процесса заливки бетон утрамбовывается с использованием вибратора глубинного. В подготовленное основание для дальнейшей сцепки бетонной подошвы с фундаментом вставляют прутья длиной в 40-60 см. Они должны выглядывать над поверхностью на половину своей длины.

При формировании бетонной подготовки для сооружения более легкой конструкции щебень можно заменить песком. Формируют слой в 10 см и поливают водой для уплотнения. Следующие манипуляции идентичны вышеописанному варианту устройства.

Для ленточного фундамента подушка из бетона станет прочной основой с достаточно длительным сроком использования. При правильной ее организации она выдержит значительный вес сооружения и послужит прекрасной основой.

Каждый вид подушки имеет право на существование. Несмотря на то что формирование основы под фундамент можно осуществить из разных материалов, при правильно выполненном процессе любой из вышеописанных вариантов будет надежной опорой будущему сооружению.

Устройство подушки под ленточный фундамент.

Фундаментная подушка для ленточного фундамента коттеджа.

Для того, чтобы ленточный фундамент прослужил надежной опорой дому как можно дольше, следует строго придерживаться всех технологий его изготовления. Устройство подушки под фундаментом, помогает повысить амортизационные качества фундамента и снизить уровень воздействия на него влаги. О том как правильно изготовить подушку под ленточный фундамент своими руками, рассмотрим далее.

Преимущества изготовления ленточного фундамента для дома.

Ленточный фундамент чаще всего применяется в загородном домостроении. Кроме того, он также популярен при возведении дач, хозпостроек или коттеджей. Данное основание способно выдержать любой дом, как деревянный или каркасный, так кирпичный или каменный. Именно из-за высокой крепости и надежности фундамента он является отличным основанием под массивные стены. Кроме того, данный фундамент позволяет также монтировать цокольный этаж.

Фундаментная подушка для ленточного фундамента размеры.

Ленточный фундамент — это железобетонная форма, которая укладывается по периметру здания и на участках несущих стен и перегородок. Таким образом, удается исключить перекосы или деформацию дома. Так как, правильно обустроенный фундамент позволяет равномерно распределить нагрузку от всего веса здания.

Обязательным этапом обустройства ленточного фундамента является укладка песчано-гравиевой подушки. Она обеспечит его надежную защиту от воздействия влаги, а в частности подземных вод.

Выбор ленточного фундамента связан прежде всего с наличием огромного количества земляных работ, которые выполняются или вручную или с привлечением специальной техники. Кроме того, чтобы обустроить такой фундамент потребуется много физический усилий и время, особенно на его застывание.

В соотношении с технологией изготовления ленточного фундамента, он бывает трех типов:

Песчаная подушка под фундамент разрез.

Первый вариант основывается на установке бетонных блоков во внутрь траншеи и их соединение между собой с помощью раствора на основе песка и цемента.

Монолитный вариант, хотя и требует большего количества времени и сил для его возведения, отличается более высокой прочностью и качеством соединенных элементов. Монолитность конструкции обеспечивается заливкой ранее установленной арматуры фундамента бетонным раствором.

Комбинированный вариант ленточного фундамента основывается на соединении двух предыдущих вариантов. Свайное поле собирается по верхней части фундамента, а нижняя его часть заливается бетонным раствором. Далее производится монтаж железобетонных блоков.

Среди преимуществ ленточного фундамента отметим:

• стоимость строительных работ, по сравнению с качеством фундамента, является доступной;
• длительный срок эксплуатации — ленточный фундамент способен прослужить его владельцам более ста лет, главное правило — соблюдение технологии его возведения, кроме того, такой тип фундамента способен легко реставрироваться и даже частично или полностью заменяться;
• простота работ — при желании, все работы можно провести вручную, хотя для этого и потребуется много времени, удастся значительно сэкономить;
• способность выдерживать внушительные нагрузки — еще одно весомое преимущество ленточного фундамента, такой фундамент подойдет для дома, изготовленного из любых материалов;
• возможность обустройства цокольного этажа под домом позволяет обустроить дополнительное место для хранения вещей или для отдыха.

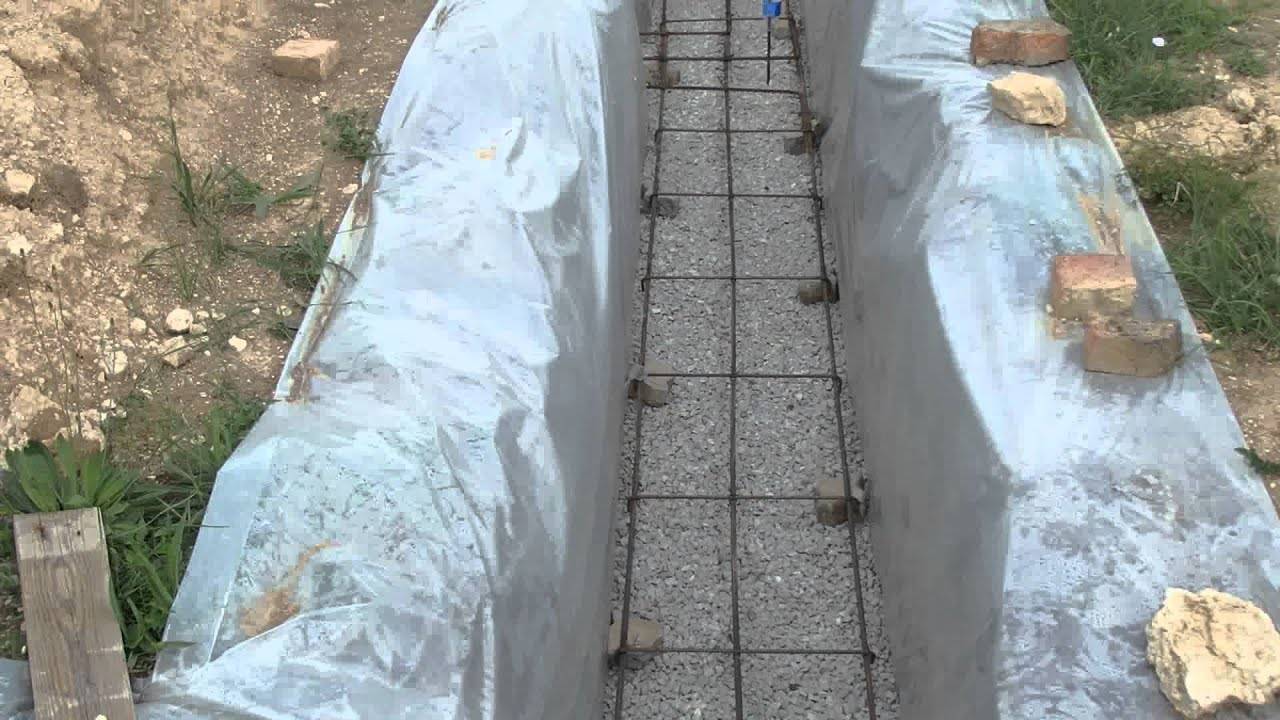

Фундаментная подушка для ленточного фундамента заливка.

Среди недостатков ленточного фундамента выделим:

• сложность проведения работ, необходимость в большом количестве времени для застывания бетона;
• необходимость в проведении точных расчетов глубины фундамента, толщины подушек и т.д.;
• возникновение проблем с фундаментом при несоблюдении технологии его возведения.

Ленточный фундамент нуждается в проведении очень точных расчетов перед его возведением. Его глубина и ширина должна четко сопоставляться с весом здания и типом почвы, на которой он возведен.

Минимальное значение пятки фундамента составляет 0,3х0,8 м. Кроме того, необходимо учесть качество и особенности выполнения перевязки двух поясов. При наличии слишком слабого армирующего пояса, существует риск разделения фундамента на несколько частей.

Если почва на местности, на которой возводится фундамент является твердой, то траншея расширяется только для установки опалубки. Для мягкой почвы, следует оставить небольшое место, толщиной около 12 см, для засыпки его песком. С помощью данной подушки удается компенсировать подвижки грунта при сезонных изменениях местности.

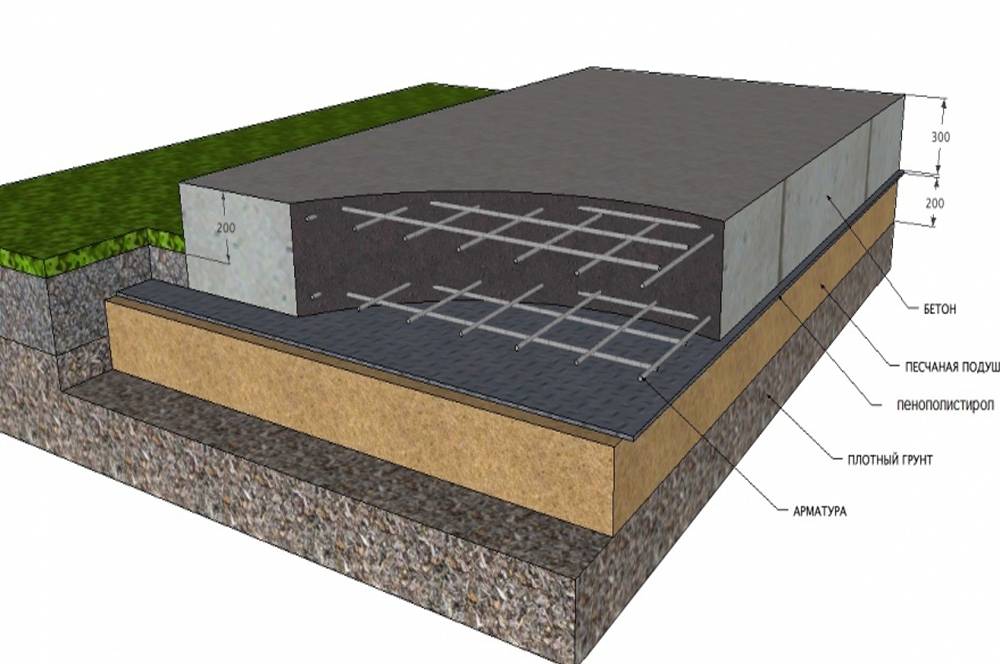

Фундаментная подушка для плитного фундамента дома.

Технология устройства подушки под ленточный фундамент.

Перед тем как разобраться в технологии изготовления подушки под ленточный фундамент, предлагаем изучить ее функции. Песчаная подушка способна:

• отвести влагу от основания фундамента, тем самым продлевая длительность его эксплуатации, так как влага, способна через микротрещины попасть во внутрь фундамента и разрушить его;
• равномерно распределить нагрузку от здания и передать ее на почву, песчаная подушка — это так называемый промежуточный слой, который противостоит сжатию почвы под давлением от веса здания;
• выровнять основания для выполнения последующей заливки фундамента бетонным раствором;
• с помощью песка производится полная замена почвы под домом, при необходимости, таким образом, удается избежать пучения грунта в следствии перепада температуры в зимнее время года.

Совет: Если почва в данной местности характеризуется высоким уровнем влажности и если уровень заложения грунтовых вод находится на высоком уровне, то перед обустройством подушки из песка, дно траншеи, застилается гидроизоляцией, например, материалами на основе геотекстиля. С его помощью удастся предотвратить размывание песчаного слоя.

Фундаментная подушка для фундамента дома.

Строительство ленточного фундамента начинается с определения его размеров, а именно:

• нагрузка от здания и уровень промерзания почвы в определенном климатическом регионе, определяют глубину фундамента;
• материал, из которого будут изготавливаться стены дома и их толщина, являются ключевыми, при определении ширины траншеи.

Учтите, что в любом случае, ширина фундамента всегда больше, нежели толщина стен, минимум на 10 см. В таком случае, остается определить какой вариант ленточного фундамента будет использоваться:

Возможен вариант изготовления ленточного фундамента трапециеводной формы. В таком случае, нижняя часть фундамента немного шире, нежели верхняя. Несущие характеристики основания сохраняются, а количество бетона, необходимого для заливки — снижается.

Для того, чтобы обустроить песчаную подушку в ленточном фундаменте, потребуется наличие:

• крупного песка, желательно речного;
• щебенки, фракция которой определяется индивидуально;
• гальки;
• бетона или армированного бетона.

Фундаментная подушка для ленточного фундамента частного коттеджа.

Инструкция по выполнению работ, связанных с изготовлением песчаной подушки под ленточный фундамент:

1. Выкопайте котлован или траншею, ранее определенного в проекте размера.

2. Обустройте ее дно как можно ровнее, работы качественнее всего проводить вручную.

3. Засыпайте дно котловая слоем песка не более двадцати сантиметров. Постепенно увлажняйте песок, утрамбовывая его специальными механизмами.

4. Качество утрамбовки проверяется следующим образом: если на поверхности не остается следов от обуви, то утрамбовка считается завершенной.

5. Толщина слоя песчаной подушки определяется еще на стадии проектировки. Наличие перекосов или неровностей на песчаной подушке — недопустимо, так как они будут способствовать стеканию воды в одну или другую сторону.

К выбору песка для обустройства подушки для ленточного фундамента следует отнестись с особой серьезностью. Материал не должен быть слишком мелким или пыльным. Кроме того, не приветствуется содержание в нем большого количества глиняных примесей.

При наличии на строительном участке слабой почвы, рекомендуем укрепить поверхность с помощью песчано-гравиевого состава, который на сорок процентов состоит из песка, а на шестьдесят из гравия.

Если стены дома выполнены из легких материалов, то слишком сильная трамбовка подушки не потребуется. В противном случае, лучше воспользоваться специальным станком. При этом, трамбовка осуществляется в несколько слоев, постепенно, поливая каждый слой водой. Подушка из песка, комбинированного с гравием отличается меньшей усадкой, нежели песчаная.

Фундаментная подушка для ленточного фундамента дома.

Глинистая почва не подходит для строительства подушки под ленточный фундамент, так как она сделает почву в зимнее время слишком пучиннистой, что приведет к большему разрушению фундамента.

Песчаная подушка под ленточный фундамент укладывается на дно траншеи, толщиной в 100-200 мм. Далее следует утрамбовка и увлажнение данного слоя. Для выполнения утрамбовки используют следующие средства:

• каток или площадочный вибратор уместен в том случае, если предвидится значительная площадь выполнения работ, и ширина фундамента более 60 см;
• самодельные агрегаты помогут утрамбовать песок в частном домостроении.

Песок поливается с помощью воды лишь в том случае, если почва под фундаментом не отличается особой влажностью. На слабой почве, предпочтительнее отказаться от воды, при этом, песок, который укладывается в траншею должен быть предварительно увлажненным.

Кроме того, предварительное увлажнение песка перед его укладкой поможет вымыть глину, которая в нем содержится. Максимальное значение высоты песчаной подушки под строительство ленточного фундамента составляет около 65 см. Данное значение изменяется в ту или иную сторону в соотношении с состоянием почвы в данном регионе. Оптимальное значение песчаной подушки составляет двадцать сантиметров. По сведениям некоторых специалистов, высота песчаной подушки ровняется значению ширины фундамента, умноженному на три.

Кроме того, учтите тот факт, что по ширине, подушка должна быть на 12-15 см больше самого основания фундамента с обеих сторон.

Фундаментная подушка для плиты фундамента.

В некоторых случаях подушка под ленточный фундамент, выполняется из бетона. Данный вариант выбирается в том случае, если почва местности не позволяет установить подушку из песка. Кроме того, арматурный каркас удобнее устанавливать именно на бетонном основании.

Среди преимуществ бетонной подушки, отметим:

• возможность установки укрепляющего каркаса на более жесткой поверхности с более максимальной прочностью;
• зимой, на бетонном основании гораздо проще устанавливать опалубку и проводить заливку фундамента.

После того как выполнится геодезическая разметка территории, производится монтаж подушки из песка, толщина которой не превышает 14 см, а ширина, на 35 см больше, нежели ширина самого фундамента. Далее производится подготовка поверхности бетонным методом. Для этих целей используется низкокачественный бетон, который также называется тощим. Возможен вариант использования состава на основе песка с цементом.

Далее производится монтаж на готовое основание готовых блоков из армированного бетона, таким образом, получается готовое основание под фундамент.

Учтите, что высота как песчаной, так и бетонной подушки должны быть такими, чтобы фундамент не нарушал горизонтальную целостность ранее выкопанной траншеи. Копая траншею, учитывайте в точности до сантиметров, размеры подушки из песка или бетона.

Изготовление подушки из бетона для укрепления фундамента, позволяет также снизить расходы на высококачественный бетон, с помощью которого осуществляется заливка арматуры.

При наличии цокольного или подвального этажа в доме, песчаную подушку следует установить по всей его площади. Так как почва, способна разрушить не только фундамент, то и основание подвала.

Совет: Чем выше толщина песчаной подушки под фундамент, тем ниже уровень пучения, настигнет почву в зимнее время года и весной. Кроме того, песчаная подушка под подвалом, обеспечит надежную защиту его пола от влаги и разрушения.

Не следует забывать, что кроме обустройства песчаной подушки, фундамент нуждается в обязательной гидроизоляции. Для этого, его поверхность оклеивается рулонными битумными материалами и битумной мастикой. Если на ленточном фундаменте планируется возведение каркасного дома, то предварительно установите в нем закладные элементы, с помощью которых фундамент будет соединен с зданием.

Фундаментная подушка для ленточного фундамента частного дома.

Существуют ситуации, когда обустройство песчаной подушки не выполняется. Если под домом находится плотная почва, такая как глина, суглинок. В таком случае, влага, будет накапливаться в песке, попадая через него в фундамент. В таком случае, потребуется обустройство дренажной системы, которая будет отводить влагу из-под основания фундамента. Для этих целей используется щебенка.

Строительство подушки из песка должно сопровождаться дополнительной гидроизоляцией, в противном случае, подушка не способна защитить фундамент от разрушительного действия влаги.



Рекомендация: Хорошая обзорная статья. Хорошо раскрывает вопрос в общих чертах о фундаментной подушки для ленточного фундамента. Читатель поймет важность подушки фундамента. Поэтому при ошибке в устройстве подушки, вы построите бракованный фундамент и в итоге потеряете свои деньги.

Подушка фундамента — как определиь размеры и залить монолитную подушку фундамента

В понятии «подушка фундамента» существует некоторая путаница. Некоторые называют подушкой — песчано-гравийный уплотненный слой грунта в основании фундамента. Щебеночную или песчаную подушку под фундамент выполняют толщиной 80-100 мм для выравнивания основания траншеи или котлована под фундамент (зачем ее и делают).  Она может быть выполнена только из щебня или только из песка. Главное требование — несжимаемость породы. Песок для подушки должен быть чистым крупнозернистым без включений глинистого грунта, иначе, возможна просадка фундамента в следствии сжатия подушки под давлением. Какой песок лучше всего использовать? Конечно строительный песок из карьеров.

А вот бетонная подушка фундамента — это монолитная плита. Она выполняется в том случае, если ширины стенки фундамента недостаточно для восприятия нагрузки от строения грунтом основания. По другому, подушку ленточного или столбчатого фундамента можно назвать уширением. Оно выполняется в виде армированного пояса под стенку из  блоков ФБС или под монолитную стенку фундамента, а также в виде башмака под столбчатым фундаментом.

Отличие бетонной подушки фундамента от песчано-гравийной иллюстрирует следующая картинка.

Для чего нужна бетонная подушка фундамента? Для того чтобы увеличить площадь грунта основания, который будет воспринимать вес строения. Чем больше площадь, тем больший вес сможет держать основание. По аналогии, если наступить в снежный сугроб в сапоге, то нога провалится в него, так как площадь снега под подошвой недостаточна для сопротивления весу тела человека. А если одеть лыжи, то площадь снежного покрова под лыжей будет равна площади лыжи (в несколько раз больше площади подошвы сапога). В этом случае, нога не провалится.

Размеры подушки фундамента

Бетонную подушку можно выполнить монолитной — из монолитного бетона, или сборной — из фундаментных плит ФЛ, выполненных по ГОСТ 13580-85 «Плиты железобетонные ленточных фундаментов». Если подушка выполняется сборной, размеры плит подбираются из сортамента бетонных изделий не менее требуемой ширины подушки. Требуемая ширина определяется расчетом и зависит от грунта и веса здания.

Если подушка фундамента выполняется монолитной, ее ширину назначают в соответствии с расчетом, округляя значение в большую сторону кратным 100 мм. Например, 800 мм, 900 мм, 1000 мм и далее. Высота монолитной подушки (толщина) выполняется не менее 300 мм. Толщина, как правило, принимается 300 или 400 мм, так как при большей толщине происходит перерасход бетона. Глубину фундамента принимают в зависимости от глубины подвала и не менее глубины промерзания грунта в данной климатической зоне по СНиП 23-01-99* «Строительная климатология». Желательно, чтобы глубина заложения фундамента была выше уровня грунтовых вод.

Расчет подушки фундамента

Итак, расчет подушки фундамента заключается в определении ее ширины и армирования. Сначала, находим ширину. Для этого нужно знать вес здания и несущую способность грунта. Предположим, что стена дома вместе с опирающимися на нее перекрытиями и крышей весит 8 тонн на 1 метр длины. Допустим что грунт выдерживает давление 1 кг/см². Ширина подушки фундамента в этом случае равно (80 кг/см) / 1 кг/см² = 80 см.

Армирование выполняется сетками из арматуры диаметром не менее 12 мм с размерами ячейки 200 мм. Нижняя сетка отступает от основания на 70 мм, верхняя — на 30-40 мм.

Может ли фундамент быть без подушки? Да. Если вес строения небольшой, а несущая способность грунта высокая, то расчетная ширина подушки фундамента может быть в пределах ширины стенки фундамента. Например, 40 или 50 см. В этом случае, подушка (уширение фундамента) не нужна.

Устройство подушки фундамента (технология)

Последовательность устройства подушки фундамента такова:

1. Устройство щебеночного или песчаного основания толщиной 80-100 мм, способом трамбования породы в грунт
2. Устройство опалубки подушки фундамента. Так как высота подушки обычно составляет 30-40 см, опалубку целесообразно выполнять из досок. Например, две доски шириной 150 мм обеспечат заливку подушки толщиной 30 см. При заливке фундамента в траншею, можно не использовать опалубку (только при самостоятельном строительстве загородного дома без каких-либо форм проявления бюрократии). Размер подушки будет соответствовать размеру траншеи.
3. Устройство гидроизоляции фундамента. Традиционно, выполняется «проливка щебеночного основания горячим битумом до образования пленки». Но я рекомендую использовать добавку в бетон «Пенетрон Адмикс». В этом случае, битум не нужен. Нужно лишь постелить полиэтиленовую пленку для того, чтобы из бетонной смеси не ушла вода и не замедлился процесс гидратации цемента (твердения бетона).
4. Далее, выполняется армирование фундамента. Сетки закрепляются в проектном положении. Напомню, нижняя сетка крепится на высоте 70 мм от основания. Если по расчету, армирование не пребуется, выполняется армирование сеткамя ячейкой 200×200 мм из арматуры диаметром 12 мм (конструктивное армирование).
5. Бетонирование подушки. В опалубку заливается бетон, разравнивается и уплотняется. Желательно забетонировать ленту за один день, чтобы не было швов между старым и новым бетоном. Но, если это невозможно, то выполняются вертикальные отсечки.
   После заливки бетона, нужно обеспечить высокую влажность поверхности в первые дни твердения. Для этого накрывают поверхность пленкой.
6. После затвердевания бетона снимаем опалубку и изолируем боковые поверхности мастикой. Время полного затвердевания бетона — 28 суток, но снять опалубку можно уже на третий день, так как за это время уже будет набрана прочность для обеспечения целостности конструкции.

Рождественская подушка из бумажной основы

Изготовление подушек всегда было одной из моих любимых вещей. На самом деле, это мой второй мастер-класс по подушкам BERNINA. Я люблю подушки, потому что они такие универсальные. Вы можете сделать их простыми, более сложными, вы можете очень легко поменять их местами, чтобы изменить внешний вид комнаты… Безграничные возможности.

Мой первый мастер-класс по подушкам был трудоемким проектом. Я сделала подушку из ЭПП (англ. paper pieced). Было много ручного шитья, затем аппликация, затем стегание, затем молния, затем бахрома с помпонами… не поймите меня неправильно, мне нравится эта подушка, но иногда у вас просто нет времени посвятить ее изготовлению. подушку в такое большое производство. Поэтому я хотел вернуться к подушке и сделать гораздо более обтекаемую версию, что-то, что вы можете сделать за одну ночь после работы.

Как я уже говорил, моей последней подушкой был EPP. Я подумал, что на этот раз я перепрыгну на одну букву вправо и сделаю подушку FPP (также известную как склеивание основы из бумаги)! FPP — это процесс пришивания ткани к выкройке, напечатанной на бумаге. Результаты поразительны. Предупреждение: как только вы попробуете FPP, вы, вероятно, станете ужасно зависимым. Это один из моих самых любимых способов шитья.

В этом уроке я разберу для вас шаги. Еще один замечательный учебник BERNINA по лепке из бумаги можно найти в великолепном учебном пособии Perry Layman «Скандинавский лист».

Материалы для изготовления подушки FPP:

• 1 16-дюймовая форма подушки
• Различные обрезки или кусочки ткани
• Ткань для фона и подкладки 1/2 ярда
• Железо
• Пресс-инструмент
• Резьба
• Пинцет
• Загрузите шаблон «Рождественская елка из бумажных кусочков»
• Учебное пособие по изготовлению основы из бумаги от Crafty Gemini

После того, как вы просмотрели видеоинструкцию по ссылке выше, начните с распечатки шаблона дерева. Измерьте 1-дюймовый блок, чтобы убедиться, что вы работаете в правильном масштабе. Готовое дерево представляет собой блок размером 7,5 дюймов. Вырежьте свои части, оставляя границу вокруг каждой части. Это припуск на шов в четверть дюйма.

Начните с вырезания всей ткани, которая вам понадобится для проекта. Вырежьте фон и подкладочную ткань. Для 16-дюймовой подушки вам понадобятся:

• 2 полоски размером 5 x 7,5 дюймов
• 2 полоски 5″ x 16,5″
• 1- 9″ x 16,5″ шт.
• 1- 13″ x 16,5″ штука

Для дерева вам понадобится набор принтов. Я достала свою любимую зелень из своего тайника, но это отличный способ использовать обрезки.

Если вы используете обрезки и сшиваете бумагу впервые, используйте большие обрезки. В частности, для этого шаблона, который имеет много крутых углов, чем больше, тем лучше!

В шаблоне есть три раздела: A, B и C. Мы начнем с раздела A. Обратите внимание на номера. Число указывает, с чего вы начнете. Вы добавите часть A2 к A1, затем к этой части A3 и так далее.

ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ: Для этого шаблона на самом деле не имеет большого значения, начинаете ли вы с вершины или низа дерева, A1 или A9, поскольку шаблон просто закручивается по спирали. Я начал с вершины моего дерева просто потому, что части, которые я хотел наверху, были ближе всего ко мне, когда я начала шить.

Начните с уменьшения длины стежка примерно до 1,5/1,55 мм. Это а) лучше закрепит ваши кусочки, когда мы позже разорвем бумагу, и б) больше перфорирует бумагу, чтобы ее было легче отрывать.

Начните с первого и второго кусочков ткани. Развернув выкройку к себе, положите первый кусок ткани на первую секцию изнаночной стороной к обратной стороне бумажной выкройки. Убедитесь, что ткань покрывает всю секцию. Перекрывая линию шва между первой и второй частями, положите второй кусок ткани для второй секции. Вы будете шить по этой линии и отогните вторую деталь. Держите деталь на свету, чтобы убедиться, что вы достаточно наложили части друг на друга (обратите внимание, как на фотографии ниже, между B7 и B8, вы можете видеть второй кусок ткани).

Прошить по линии. После того, как вы это сделаете, сложите бумагу и с помощью линейки отмерьте 1/4 дюйма от линии шва и обрежьте лишнюю ткань дисковым резаком.

Теперь возьмите второй кусок ткани…

… и разверните так, чтобы были видны первый и второй куски ткани.

Убедитесь, что вы рассмотрели весь второй раздел. Если да, отутюжьте ткань утюгом или прижимным инструментом. Мне нравится использовать пресс-инструмент, подобный тому, что на фото Энни, потому что я ненавижу вставать, чтобы прогладить шов каждый раз, когда прошиваю небольшую строчку.

Вот и все! Довольно просто, верно? Теперь вы просто продолжите, добавляя ткани по мере продвижения. Я сшила обе стороны одновременно, чтобы не перепутать заказ ткани.

Когда вы закончите с деревом, оно будет выглядеть примерно так.

Теперь добавьте красный цвет (или любой другой цвет, который вы выберете для внешней ткани).

Когда вы это сделаете, пора обрезать блок. При обрезке я предпочитаю отмерять 1/4 дюйма от сплошной черной линии. Таким образом, если вы обрезали слишком много припуска на шов 1/4″, вы можете отрегулировать его так, чтобы вам хватило. И наоборот, если вы были СЛИШКОМ щедры с первоначальным разрезом, это уменьшит вас до 1/4″.

Некоторым людям нравится создавать все разделы сразу, а затем соединять их вместе. Я слишком нетерпелив, чтобы ждать, чтобы увидеть, как это будет выглядеть! Поэтому, когда у меня есть две полные секции, мне нравится соединять их, а затем продолжать собирать и добавлять другие секции по ходу дела.

Некоторым нравится соединять свои части, не трогая всю бумагу. Я нахожу, что мои фигуры слишком сильно сдвигаются, когда я это делаю. Поэтому я удаляю бумагу вокруг места сшивания.

Я переместил иглу из центра на 3, чтобы получился шов 1/4″. Я также увеличила длину стежка до 2.

Лицевые стороны вместе, сшейте дерево.

Обратите внимание, что центр дерева, где соединяются все швы, довольно громоздкий. Не торопитесь, пройдясь по этой части шва. Я использовал BERNINA Dual Feed при шитье, и оно прошло как по маслу. Прострочите спинку по центру, чтобы закрепить шов.

Моя бабушка иногда берет заднюю кромку ножниц и подравнивает объемный шов перед тем, как пропустить его через машину, чтобы немного сгладить. Это старый школьный трюк, и он творит чудеса!

Теперь уберите бумаги. Пинцет очень помогает в тех узких местах, где много швов сходятся вместе.

Разутюжьте шов.

Теперь добавьте часть C к основанию этого устройства.

Бум! Дерево! Теперь давайте превратим этого ребенка в подушку!

Я использовал 16-дюймовую подушку, поэтому размеры в этом уроке соответствуют размеру чехла, но эта выкройка легко регулируется для подушки любого размера. Начните с полосок размером 2 – 5″ x 7,5″. Пришейте одну полоску к верху и одну полоску к низу, продолжая использовать припуски на швы 1/4 дюйма. Вы можете увеличить длину стежка, если хотите, но я оставил двойку.

Теперь добавьте полоски 2-5″ x 16,5″ с обеих сторон.

Готовые детали должны быть квадратными 16,5 дюймов.

Теперь о задней части подушки.

Возьмите кусок 9″ x 16,5″ и 13″ x 16,5″, сложите и приутюжьте широкую сторону с припуском на шов 1/2″, затем снова сложите и приутюжьте, вот так.

Верните иглу в центральное положение (0) и прострочите сгиб по краю.

Лицевые стороны вместе, пришейте необработанную сторону 16,5″ более короткой детали к ВЕРХУ передней части подушки с припуском на шов 1/4″ (позиция иглы 3), и пришейте необработанную сторону 16,5″ более длинной детали к НИЖНЯЯ часть подушки перед.

Лицевые стороны вместе, поместите более короткий клапан под более длинный флажок и приколите булавками.

Со швом 1/4″ сшейте стороны. Затем просто выверните чехол наизнанку, разутюжьте швы, и все готово!

Наш подарок для вас на 21 декабря:

Сегодняшний подарок – это прозрачная коробка для швейных принадлежностей BERNINA с красной ручкой BERNINA для удобной транспортировки к одному замечательному поклоннику WeAllSew.

Все, что вам нужно сделать, это оставить комментарий ниже, ответив на следующий вопрос:

Какой учебник по домашней технике вы хотели бы видеть на WeAllSew?

Победитель будет выбран случайным образом 22 декабря 2016 года и объявлен на следующей неделе!

Удачи!

Конкурс открыт для комментариев до 21 декабря 12:00 по центральному времени. Нажмите здесь, чтобы ознакомиться с правилами конкурса.

Поздравляем читателя WeAllSew «sandybangle», который стал обладателем нашего подарка к 21 декабря. Наслаждаться!

Большая подушка | AllPeopleQuilt.com

Загрузить этот проект

Источник вдохновения: Большие цветы от дизайнера Вики Рюбель

Тестировщик проекта: Сара Хюхтеман

Готовая подушка: Квадрат 24 дюйма

Готовый блок: Квадрат 21 дюйм

Метры и инструкции по раскрою основаны на 42 дюймах полезной ширины ткани.

Материалы

• 1-1/8 ярда пурпурного цвета тон в тон (верхняя часть подушки, спинка подушки)
• 3/8 ярда шт. оранжевый тон в тон (наволочка)
• 1/2 ярда шт. зеленый тон в тон и желтый тон в тон (наволочка, переплет)
• квадрат 24 1/2 дюйма Ватин
• Квадратный муслин размером 24 1/2 дюйма
• Легкая калька или другой материал для основы на ваш выбор
• Квадратная подушка размером 24 дюйма

Вырезанные ткани

Вырежьте детали в следующем порядке.

900 02 От фиолетового тона -в тон, вырез:

• 2—14-3/4×24-1/2″ прямоугольники
• 2—3-7/8″ квадраты
• 4—3-1/2″ квадраты
• 2—2×24-1/2″ полоски
• 2—2×21-1/2″ полоски

Из оранжевого тон в тон, нарезанные:

• 2—3-7/8″ квадраты
• 21—3-1/2 » квадраты
• 4—2-1/2×5″ прямоугольники

Из зеленого тон в тон, вырез:

• 4—6-1/2″ квадраты
• 16—2-1/ Прямоугольники 2×5 дюймов

Из желтого цвета тон в тон:

• 3—2-1/2×42″ полоски для переплета
• 4—3-1/2″ квадраты

Изготовить бумагу для основы

Нажмите «Загрузить этот проект» выше, чтобы просмотреть шаблоны основы.

Для основы вы пришиваете кусочки ткани к бумаге-основе так, чтобы отмеченная сторона бумаги была обращена вверх, а кусочки ткани располагались снизу. Полученная деталь будет зеркальным отражением бумаги-основы.

1. С помощью карандаша начертите восемь шаблонов основы A, восемь шаблонов основы B и 12 шаблонов основы C на тонкой кальке (или другом материале основы по вашему выбору), обведя все линии и цифры. Или распечатать страница 6 четыре раза и страница 7 три раза в загрузке шаблона.

2. Вырежьте каждый начерченный шаблон основания примерно на 1/4 дюйма вне пунктирных линий, чтобы получить восемь листов основы A, восемь листов основы B и 12 листов основы C.

Сборка верхней части подушки

изнаночная сторона каждого фиолетового квадрата тон в тон 3-7/8 дюйма.

2. Наложите отмеченный фиолетовый квадрат тон в тон поверх оранжевого квадрата тон в тон размером 3-7/8 дюйма. Сшейте вместе двумя швами, прострачивая 1/4 дюйма с каждой стороны отмеченной линии 9. 0188 (Диаграмма 1). Разрезать по отмеченной линии. Нажмите открыть, чтобы сделать два треугольника-квадрата. Каждый треугольный квадрат должен иметь размер 3-1/2 дюйма, включая припуски на швы. Повторите эти действия, чтобы всего получилось четыре треугольных квадрата. Прямоугольники размером 2-1 / 2 × 5 дюймов разделить пополам по диагонали от нижнего левого угла к верхнему правому углу, чтобы получить 16 зеленых левых треугольников. Повторите то же самое с двумя оранжевыми прямоугольниками тона в тон размером 2-1/2×5″, чтобы сделать четыре оранжевых левых треугольника.

Подушка Big Block

4. Ссылаясь на Диаграмму 3, разрежьте оставшиеся зеленые прямоугольники размером 2-1/2×5 дюймов тон в тон пополам по диагонали от верхнего левого угла к нижнему правому углу, чтобы получить 16 зеленых прямоугольных треугольников. Повторите то же самое с оставшимися оранжевыми прямоугольниками тон в тон размером 2-1/2×5″, чтобы сделать четыре оранжевых прямоугольных треугольника.

Подушка Big Block

5. Возьмите одну бумагу для основы A, один оранжевый квадрат 3-1/2 дюйма тона в тон (позиция A1) и один зеленый левый треугольник (позиция A2). Часть основы 1 (Диаграмма 4). Осторожно удалите тональную бумагу. Модуль должен быть квадратным размером 3-1/2 дюйма, включая припуски на швы. Повторите, чтобы сделать восемь модулей 1.

Подушка Big Block

6. Возьмите один лист бумаги B, один оранжевый тон в тон 3-1/ квадрат со стороной 2 дюйма (позиция B1) и один зеленый прямоугольный треугольник (позиция B2). Фундамент Блок 2 (Схема 5). Осторожно удалите тональную бумагу. Блок должен быть квадратным размером 3-1/2 дюйма, включая припуски на швы. Повторите, чтобы получилось восемь блоков 2.

Подушка Big Block

7. Возьмите одну бумагу для основы C, один фиолетовый квадрат размером 3-1/2 дюйма тон в тон (позиция C1), один оранжевый прямоугольный треугольник (позиция C2) и один оранжевый левый треугольник (позиция C1). C3). Основа Блок 3 (Диаграмма 6). Осторожно удалите бумагу основы. Блок должен быть квадратным 3-1/2 дюйма, включая припуски на швы. Повторите, чтобы сделать четыре блока 3.

Подушка Big Block

8. Повторите шаг 7, используя бумагу для основы C, оранжевые квадраты 3-1/2 дюйма тон в тон (позиция C1), зеленые прямоугольные треугольники (позиция C2). ) и зеленые левые треугольники (позиция C3), чтобы в сумме получилось четыре элемента 4 9.0188 (Диаграмма 7).

Подушка Big Block

9. Повторите шаг 7, используя бумагу для основы C, желтые квадраты 3-1/2 дюйма тон в тон (позиция C1), зеленые прямоугольные треугольники (позиция C2) и зеленые левые треугольники (позиция C1). C3), чтобы получить четыре элемента 5 (схема 8).

Подушка Big Block

10. Ссылаясь на схему  9, сшейте вместе один элемент 1 и один элемент 2, чтобы получить элемент. Элемент должен быть 3-1/2×6-1/2″, включая припуски на швы. Повторяйте, чтобы получилось восемь субъединиц.

Подушка Big Block

11. Ссылаясь на схему 10 , выложите один треугольный квадрат, две части и один зеленый квадрат размером 6-1/2 дюйма тон в тон в два ряда. Сшейте детали рядами. . Соедините ряды, чтобы получился блок А. Блок должен быть квадратным размером 9-1/2 дюйма, включая припуски на швы. Повторите, чтобы всего получилось четыре единицы А.

Подушка Big Block

12. Ориентируясь на схему  11 для ориентации элементов, сшейте вместе по одному элементу 3, 4 и 5, чтобы получился элемент B. Размер элемента должен быть 3-1/2×9.-1/2 дюйма, включая припуски на швы. Повторите, чтобы всего получилось четыре элемента B.

Подушка Big Block

13. Ссылаясь на Диаграмму 12, выложите элементы A, элементы B и остальные элементы оранжевого цвета тон в тон 3 -1/2″ квадрат в три ряда. Сшиваем детали рядами. Соедините ряды, чтобы сделать блок. Блок должен быть квадратным размером 21-1/2 дюйма, включая припуски на швы.

Подушка Big Block

14.
