Как самостоятельно провести расчет арматуры для фундамента

Хотите разместить рекламу ваших товаров или услуг на сайте cdelayremont.ru? Перейдите на страницу реклама, чтобы узнать о вариантах и условиях сотрудничества.

Для восприятия деформационных нагрузок и формирования единой конструкции монолитный фундамент армируется. Если бетон прекрасно воспринимает сжимающие нагрузки, то арматура, как часто говорят, работает на растяжение. При условии, что вы решили своими руками возводить основание для дома, вам придется потрудиться над расчетами не только бетонной смеси, но и арматуры для фундамента. О том, как подсчитать необходимый метраж этого материала, а также рассчитать требуемое сечение арматуры, мы постараемся подробно расписать в этой статье.

Чтобы процесс расчета был максимально понятным, в качестве примера мы рассмотрим ленточное основание высотой 600 мм с шириной ленты 400 мм для фундамента, схема которого изображена на рисунке ниже.

Минимально допустимое содержание армирующих элементов в ленточном основании определяется по СНиП 52-01-2003 «Бетонные и железобетонные конструкции». В пункте 7.3.5 сказано, что относительное содержание продольной арматуры не должно быть меньше 0,1% от площади сечения железобетонного элемента. Для ленточного фундамента учитывается отношение суммарного сечения арматуры и ленты.

В нашем случае имеем: площадь сечения ленты – 600×400=240 000 мм². С учетом полученных данных определяем количество стержней, необходимое для продольного армирования ленты. Для этого воспользуемся частью таблицы из прил. 1 к пособию по проектированию «Армирование элементов монолитных железобетонных зданий», представленной на рисунке ниже. Предварительно переведем мм² в см² и умножим полученное значение на 0,001 (именно такую часть должна занимать суммарная площадь поперечного сечения продольной арматуры). Получаем: 240000 мм² = 2400 см², 2400 см²×0,001=2,4 см².

Изучая данные таблицы 1, сложно понять, арматуру какого диаметра, и в каком количестве нужно использовать. Ведь при требуемой площади сечения в 2,4 см², судя по таблице, можно использовать 2 стержня 14 мм арматуры, 3 стержня 12 мм, 4 стержня 10 мм и т.д. От чего отталкиваться при расчетах? В разделе 1 приложения 1 к пособию по проектированию «Армирование элементов монолитных железобетонных зданий» сказано, что при длине стороны более 3 м (как в нашем случае), минимальный диаметр арматуры составляет 12 мм. Для равномерного восприятия нагрузок потребуется два пояса армирования, содержащих по два прутка арматуры диаметром 12 мм.

Диаметр поперечной арматуры выбираем минимально допустимый для каркаса, высотой менее 800 мм (у нас ввиду высоты фундамента и требуемого отступа от наружного слоя бетона в 50 мм – 500 мм=600-2×50) – 6 мм. Он должен быть не меньше четверти диаметра продольных прутков: 12/4=3<6 условие соблюдается. Если бы каркас был высотой от 800 мм и выше,  то минимальный диаметр арматуры составлял бы 8 мм.

Выбор и расчет арматуры для плитного фундамента осуществляют таким же образом. Только данные таблицы 1 нужно будет умножить в зависимости от количества продольных прутков арматуры. А как быть, если необходимо провести арматурный расчет столбчатого фундамента? В этом случае достаточно использовать арматуру диаметром 10 мм: для свай, которые в диаметре меньше 200 мм, достаточно трех прутков, для остальных случаев их количество возрастает по мере увеличения диаметра сваи. Для соединения вертикальных прутков достаточно использовать гладкую арматуру диаметром 6 мм.

Если вы решили армировать основание дома своими руками, то перед покупкой строительных материалов очень важно провести как можно более точные расчеты требуемого количества. В нашем случае мы будем рассматривать расчет количества арматуры под дом 10×6, для которого возводится ленточный, плитный или столбчатый фундамент.

Количество арматуры для ленточного фундамента

Общая длина ленты составит: 10000×2+(6000-2×400)×3=35600 мм или 35,6 м. С учетом общего количества запусков суммарной длиной 40×250=10000 мм или 10 м и использования четырех продольных прутков арматуры суммарный метраж продольных армирующих элементов составит: 35,6×4+10=152,4 м. Это, что касается арматуры периодического профиля, но есть еще гладкая арматура.

При условии отступа от поверхности бетонного основания в 50 мм длина поперечной арматуры (горизонтальной и вертикальной на одно соединение) составит: 300×2+500×2=1600 мм или 1,6 м. Таких соединений при общей длине ленты в 35,6 м и шаге между поперечными прутками в 300 мм будет: 35,6/0,3=119. Итого общая длина поперечной гладкой арматуры составит: 119×1,6=190,4 м.

Количество арматуры для плитного фундамента

Для нашего дома 10×6 толщину плиты принимаем 300 мм (предварительно проводим расчет нагрузки на фундамент). Арматурный каркас будет состоять из двух поясов с шагом сетки 200 мм. Для одного пояса потребуется 10000/200=50 прутков поперек (шестиметровых) и 6000/200=30 прутков вдоль (десятиметровых). Итого на два пояса потребуется арматуры периодического профиля: (50×6+30×10)×2=1200 м

Если соединять пояса арматурными прутками, то общее количество соединений составит: 50×30=1500 шт. Длина каждого прутка с учетом отступа от края фундамента в 50 мм составит 200 мм. Итого гладкой арматуры потребуется: 1500×200=300000 мм или 300 м.

Количество арматуры для буронабивного свайного основания

В качестве примера приведем основание под тот же дом, только будем использовать буронабивные сваи (расстояние между опорами принимаем 2000 мм) и железобетонную обвязку высотой 400 мм. Нам потребуется 16 свай диаметром 200 мм и высотой 2000 мм. Сколько нужно арматуры для такого фундамента?

На сваи будем использовать 4 прутка длиной 2250 мм: 2000 мм на собственно сваю и 350 мм на запуск для связки с арматурным каркасом ростверка. Итого на одну буронабивную сваю потребуется 4×2350=9400 мм или 9,4 м арматуры периодического профиля. На 16 свай потребуется 150,4 м. Для формирования каркаса сваи будем использовать гладкую арматуру, которой соединим 4 вертикальных прутка в трех местах. Длина одного соединения составит примерно 3,14×200=628 мм, длина трех – 1884 мм или 1,9 м. Общий метраж гладкой арматуры, необходимый для формирования каркаса столбов составит: 1,9×16=30,4 м.

Расчет арматуры для ростверка проводится так же, как и в случае расчета ленточного фундамента. Прутков периодического профиля потребуется столько же, сколько и в вышеописанном случае (по ленточному основанию), т.е. 152,4 м. А вот на формирование каркаса с учетом высоты ленты нужно будет меньше гладкой арматуры: 119 (количество соединений) ×1,2 (сумма длин поперечной арматуры на одно соединение)= 142,8 м

Надеемся, что приведенная информация поможет вам понять процесс расчета и самостоятельно рассчитать необходимое количество арматуры и диаметр прутков применительно к фундаменту вашего дома.

Расчет арматуры для ленточного фундамента, примеры, онлайн-калькулятор

Стандартный калькулятор онлайн расчета фундамента ленточного типа помогает вычислить необходимое количество стройматериалов и подобрать армирование. Закладка связанного каркаса из стальных прутьев является обязательным этапом, эта конструкция противостоит силам растяжения, возникающим при подвижках грунта и воздействии весовых нагрузок. Для арматуры цель заключается в выборе правильного и оптимального в плане цены размещения прутьев, подбора подходящего типа и диаметра металлопроката, определении суммарного метража и веса. Основной регламентирующий документ – СНиП 52-101 от 2003 года.

Оглавление:

1. Что учесть при составлении схемы?
2. Самостоятельный расчет по шагам
3. Полезные рекомендации

Исходные данные и условия для расчета арматуры

Этот этап проводится после определения ширины основы и проверки ее соответствия весовым нагрузкам и геологическим условиям участка. В начале известны назначение и этажность постройки, материалы, тип и однородность грунта, уровень подземных вод. Эти данные служат основой для выбора глубины закладки, оптимальной марки бетона, толщины подушки. Знание длины, высоты и ширины ленты позволяет без проблем получать величину объема монолита, его периметра и сечения. В процессе учитываются не только наружные стены, ленточный фундамент заливается под все несущие конструкции, включая внутренние перегородки, правильный онлайн-калькулятор всегда предлагает выбрать нужную схему.

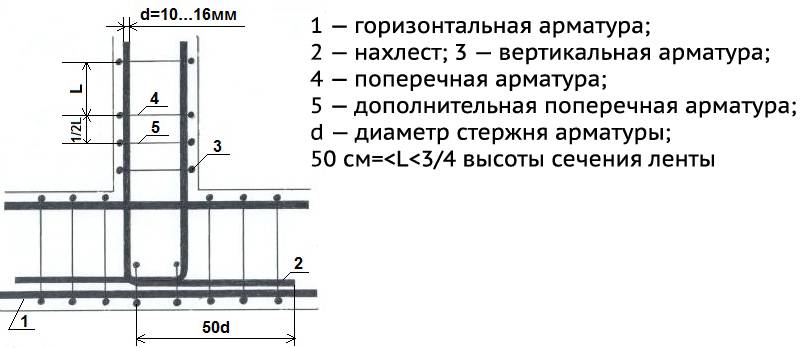

Самостоятельный расчет армирования начинается с составления схемы каркаса и определения необходимого диаметра прутьев. У ленточного типа предусматривается как минимум два ряда продольно расположенных стержней, это условие обязательно. СП указывают пределы при размещении и фиксации арматуры:

• Максимальный промежуток между двумя продольными прутьями – 40 см. Выполнение этого условия подразумевает закладку дополнительного стержня при превышении ширины ленты свыше 50 см.
• Расстояние от металла до боковых и нижних стен бетонной конструкции не может быть меньше 50-70 мм, верхних – 70-80. Но при этом крайние элементы каркаса не смещают в центр, в случае ленты это делает бессмысленным сам процесс армирования.
• Интервал между рядами по вертикали варьируется от 60 до 80 см. С учетом вышеизложенного это означает, что при высоте фундамента в пределах 1 мм (т. е. мелкозаглубленного типа) двух поясов армирования достаточно, но при необходимости закладки ниже уровня промерзания грунта (1,5-2 м) или строительстве дома с подвалом частота рядов возрастает.
• Поддерживающие (монтажные) вертикальные и поперечные ряды связываются в единую конструкцию и пересекаются друг с другом, шаг размещения варьируется от 30 до 80 см.
• В качестве горизонтальных прутьев, принимающих и распределяющих основные нагрузки, используются изделия с периодическим профилем (имеющие маркировку АIII или А3). Для вертикальных и продольных допускается применение гладких марок (АI или А1, соответственно). Ребристая поверхность обеспечивает более качественное сцепление с частицами бетона.

Диаметр продольной арматуры для фундамента выбирается из учета требований СНиП: минимальное процентное соотношение стали в бетонной конструкции составляет 0,1% от ее сечения. Рассмотрим пример: для ленточного основания шириной в 40 см и высотой 1 м выбирается схема из 4 прутьев, требуемая площадь сечения – от 4 см2 и выше. Существуют специальные таблицы, помогающие подобрать оптимальный диаметр одного продольного стержня, в данном случае это 12 мм. При их отсутствии расчет проводят самостоятельно, величина сечения находится по формуле: F=π·R2, где π=3,1415, R – радиус. Для обеспечения равномерного распределения нагрузки все продольные элементы должны иметь одинаковый диаметр, при наличии изделий с разным сечением (к примеру, 14 и 12 мм) более толстые прутья укладываются снизу.

Минимальный диаметр остальной арматуры для связки составляет 6 мм, верхний предел в частном строительстве – 10. В отличие от продольных неразрывных прутьев эти стержни представляют собой отрезки нужной длины, немного превышающие высоту и ширину каркаса, т.е. выступающие за края стыков.

Рекомендуемый тип фиксации пересекающихся и угловых элементов – обвязка проволокой, сварочное соединение не подходит из-за риска коррозии и разрушения стыков.

Исходные данные: для фундамента под деревянный дом с шириной ленты в 40 см и высотой в 100 требуется определить количество арматуры. Несущими являются только наружные стены, длина составляет 10 м, ширина – 6. С учетом вышеизложенных требований для данного дома подходит схема с 4 продольными ребристыми прутьями с диаметром в 12 мм, размещенных на расстоянии в 80 см между собой по высоте. Шаг вертикальных и поперечных стержней – 50 см.

Рекомендуемая последовательность расчета:

• Определяется минимальный метраж для продольных рядов с учетом периметра здания: (6+10)×2=32 м. Соответственно, на схему из 4 прутьев потребуется не менее 88 м.
• Рассчитывается общая длина арматуры для поперечных элементов каркаса: периметр дома делится на шаг размещения: 32/0,5=64 узла. Расстояние между продольными рядами – 30 см, но с учетом выступания концов за края стыка отрезки нарезают по 34 см как минимум (рекомендуемый запас для выполнения данного условия – от 10 %). Таким образом, для соединения каркаса поперек потребуется 64×0,34≈22 м арматуры.
• Находится длина отрезков вертикальных стержней и их общий метраж. Для приведенной высоты ленточного фундамента она составляет 0,8+0,8×10 %≈0,88 м, для определения их количества число узлов умножают на 4. На них уйдет: 64×4×0,88≈225 м.
• Требуемый вес (продукция реализуется в кг и тоннах). Используются стандартные значения для изделий выбранного диаметра: 1 п.м. металлопроката А3 сечением в 12 мм весит 0,888 кг, то же для гладкой разновидности 10 мм – 0,617. В итоге потребуется не менее 88×0,888=79 кг рифленой продукции и (225+22)×0,617=152 кг стали А1.

Приведенная схема расчета арматуры для ленточного фундамента является упрощенной и не учитывает запасы на закладку при соединении двух продольных прутьев (не менее 30 см), потребность в усилении углов и другие факторы. Большинство онлайн-калькуляторов их также не берет во внимание, полученный результат показывает необходимый минимум и помогает составить бюджет строительства. Для исключения ошибки предусматривается 10-12 % запас.

Что еще следует учесть, потребность в подушке

При возведении на сложных грунтах допустимый минимум диаметра арматуры составляет не 12, а 16 мм. То же относится к необходимости заливки конструкций тяжелыми марками бетона. Вне зависимости от типа постройки для соединения отдельных элементов армокаркаса используется вязальная проволока, а не сварка. Расчет ее количества несложный: число узлов умножают на длину отрезка на обвязку (30-50 мм), метраж пересчитывается в вес, из-за риска разрывов материал приобретается с 50-100 % запасом.

Арматура не укладывается на грунт, для предотвращения подобной ситуации под нижний ряд каркаса подкладывают кирпичи или специальные пластиковые стаканчики. Засыпка и трамбовка песчаной подушки под ленточное основание – обязательный этап, данный слой снижает нагрузку на нижний продольный ряд. На подвижных грунтах он занимает не менее 30 см. В особо сложных случаях организовывается фундамент с подушкой под ленту из тощего бетона толщиной около 10 см, армирование этого слоя необязательно.

Ленточный фундамент. Расчет и устройство ленточного фундамента. | Бетон

Строительство здания начинается с его основы — фундамента. Качественный и надежный фундамент для построения любого надежного существования без риска обрушения. Наиболее распространенным стандартом для многочисленных конструкций является сплошной фундамент. Он прекрасно подходит для небольших деревянных заборов, домов и суровых многоэтажных домов.

Ленточный фундамент. Расчет и устройство ленточного фундамента. Представляет собой бетонную конструкцию, которую закладывают в землю по периметру возводимого строения с учетом капитальных пристроек и стен. Этот фундамент характеризуется большим количеством преимуществ — он легко, быстро и просто монтируется, идеально подходит для подземных гаражей, подвалов и цокольных этажей.

Различают четыре вида ленточных фундаментов — Качественные, заглубленные, мелкозаглубленные и монтажные.

Ленточный мелкозаглубленный фундамент

Этот тип ленточного фундамента часто используется для строительства небольших и простых коттеджей. Он идеально подходит для построек из дерева, бруса, бревен и небольших домов из камня. Фундаменты такого типа закладываются на глину или песок, глубина зависит от типа грунта. Средняя глубина кладки составляет шестьдесят сантиметров. К преимуществам относятся экономичность и простота.

Встраиваемая ленточная основа

Заглубленный фундамент идеально подходит для тяжелых и массивных конструкций, больших зданий с перекрытиями и массивными стенами, подвалов и погребов. Во избежание неприятностей перед закладкой фундамента необходимо провести тщательный анализ грунта. Средняя глубина кладки на двадцать пять сантиметров превышает глубину промерзания грунта. Такой тип фундамента требует большего расхода материалов и затрат человеческого труда.

Монолитное ленточное основание

Часто сплошной фундамент используют для конструкций из бревен и легких домов. Хорошо подходит для грунтов, имеющих высокую усадку, рыхлых и мягких грунтов. Этот тип фундамента может быть установлен под любую форму здания. Фундамент ленточный монолитный представляет собой бетонную ленту по периметру дома. Отличается долговечностью, прочностью, не требует специальной техники для укладки. Для устройства монолитного фундамента используют бетонный, пенобетонный и железобетонный материал. Перед закладкой фундамента сначала проводят анализ грунта и роют соответствующие траншеи, после чего на дно котлована укладывают металлическую или деревянную армирующую опалубку, которую заливают бетоном. После усадки сплошной фундамент не должен возвышаться над землей более чем на тридцать сантиметров.

Сборное ленточное основание

Часто ленточный монтажный фундамент применяют при строительстве малоэтажных домов. Даже для возведения небольшого здания необходимо соорудить подушку фундамента. Для устройства сборного фундамента необходимо подготовить несколько бетонных блоков для надежного крепления раствором, в котором используется цемент. Фундаментные блоки бывают пустотелые и полнотелые. Первый изготавливается из силикатного и рядового бетона, а второй — из бутового и силикатного бетона.

с основанием

Для возведения фундамента с кирпичным цоколем используются надежные и устойчивые к воздействию окружающей среды материалы. Эти фундаменты отлично противостоят ветру, осадкам на здании и колебаниям температуры. Качество используемых материалов зависит от сухости подвала и первого этажа. Цоколь представляет собой конструкцию, которая располагается в верхней части фундамента. Его строительство – дело ответственное и серьезное, требующее внимательного подхода.

Расчет ленточного фундамента

Для расчета ленточного фундамента нужно заранее знать некоторые параметры — высоту заливки, ширину и стены по периметру, которые будут на нем возводиться. Это необходимо для определения полного объема отливки.

Например, прямоугольный ленточный фундамент имеет длину — десять метров, ширину — три с половиной метра, высоту отливки — двадцать сантиметров, ширину пояса (отливки) — 0,18 метра. Для определения суммы следует умножить ширину периметра комнаты и стен на высоту отливки. V = 27 х 0,2 х 0,18 = 0,972м3.

На этом расчет ленточного фундамента не заканчивается, теперь нужно определить количество внутри. Определяется путем умножения длины и ширины фундамента на высоту заливки: 10 х 3,5 х 0,2 = 7 м3. Из этого результата вычитается количество отливки: 7 – 0,97 = 6,03 м3. Таким образом, получаем объем, равный отливке 0,97 м3, а объем наполнителя равен 6,03 м3.

Теперь нужно подсчитать количество приспособлений, предназначенных для армирования. Если использовать арматуру диаметром двенадцать миллиметров, на которую будет укладываться горизонтальный стержень и два вертикальных — один стержень через два метра, при периметре получим 27 метров 54 метра арматуры по горизонтали. Считаем вертикальные бары: 54/2+2=110 баров. Добавляем еще стержней по углам, поворотам — 114 стержней. При высоте стержня — семьдесят сантиметров получится 114 х 0,7 = 79. .8 погонных метров.

Последним этапом является расчет опалубки. При его постройке доски имеют толщину два с половиной сантиметра, длину — шесть метров, а ширину — двадцать сантиметров. Рассчитываем площади боковых поверхностей фундамента. Для этого периметр умножается на высоту отливки, и два (27 х 0,2) х 2 = 10,8 м2. Далее посчитайте площадь одной доски. Для этой длины доски умножить на ее ширину 6 х 0,2 = 1,2 м2. Разделив площадь боковых поверхностей фундамента на площадь одной доски, получим количество досок: 10,8:1,2=9куски. После расчетов приступайте к заливке фундамента.

Устройство ленточного фундамента своими руками

Устройство ленточного фундамента своими руками для начала разбивки его оси, которая выполняется с помощью теодолита, затем выкапывается траншея для ленточного фундамента. Для этого раньше использовали ручной труд. Сегодня парк строительной техники разнообразен. Например, есть мини-экскаваторы, которые быстро и легко справляются с этой задачей.

Начинают с заполнения траншеи песком, его плотно утрамбовывают, сверху насыпают щебень или гравий. Толщина каждого слоя около двадцати сантиметров. На верхний слой выкладывается «под бетонку», то есть слой затирки сантиметров десять. После этого в зависимости от погоды фундамент держал более десяти дней.

Затем приступайте к следующему этапу — укладке светильников внутри и снаружи. Стержни связываются между собой вязальной проволокой. Важно при выборе клапана учитывать, что он имеет антикоррозийное покрытие. В зависимости от тяжести возводимых полов и стен иногда необходимо соорудить усиленный каркас.

Следующий этап — установка опалубки для фундамента и бетонирование. Для опалубки можно использовать разные материалы — фанеру, доски, шифер, металлический настил.

Завершающий этап устройства ленточного фундамента — заливка бетона в опалубку. По окончании этого процесса бетон следует проткнуть в нескольких местах щупом для выпуска воздуха снаружи и постучать деревянной киянкой. Опалубку снимают через три дня и выдерживают в подвале три недели, после чего приступают к возведению здания.

Расчет ленточного фундамента

Справка

Введите необходимые размеры в миллиметрах

X — ширина фундамента
Y 9002 1 905 A — длина основания — толщина фундамента
Н — Высота фундамента
С — Расстояние до оси перемычки

А — толщина фундамента
Н — высота фундамента
S — шаг между соединениями
G — горизонтальные ряды
V — вертикальные стержни
Z — соединительные стержни

Необходимое количество цемента для изготовления одного кубометра бетона в каждом конкретном случае разное.

Зависит от марки цемента, желаемой марки получаемого бетона, размера и пропорций наполнителей.
Указано в мешках.

Не нужно повторять, насколько важен проект дома, чтобы рассчитать количество стройматериалов для фундамента дома.

Потому что стоимость монолитного фундамента доходит до третьей стоимости дома.

Данная услуга облегчит планировку и расчет цокольного этажа дома.
Помогите рассчитать количество бетона, арматуры, опалубочных щитов для устройства ленточного фундамента.

Чему вы можете научиться:

Площадь фундамента (Например, для определения количества гидроизоляции для покрытия готового фундамента)

Количество бетона для фундамента и плит перекрытия или заливки цокольного этажа (вот тут будет весело, когда из-за элементарных ошибок в умножении не хватает бетона)

Арматура — количество створок, автоматический расчет веса исходя из ее длины и диаметра

Площадь опалубки и количество бруса в кубометрах и в штуках

Площадь всех поверхностей (для расчета гидроизоляции подвала) и боковых поверхностей и основания

Добавлен расчет стоимости строительных материалов фундамента.

Эта же программа нарисует план фундамента.

Надеюсь, сервис будет полезен и тем, кто строит фундамент своими руками, и профессионалам-строителям.

Состав бетона

Пропорция и количество цемента, песка и гравия для изготовления бетона указаны по умолчанию в соответствии с рекомендациями производителей цемента.

Так же, как цена цемента, песка, щебня.

Однако состав товарного бетона сильно зависит от размера фракций щебня или гравия, марки цемента, его свежести и условий хранения. Известно, что при длительном хранении цемент теряет свои свойства, а качество цемента с повышенной влажностью ухудшается быстрее.

Обратите внимание, что стоимость песка и щебня указана в программе за 1 тонну. Продавцы также объявили цену за кубометр песка, щебня или гравия.

Удельный вес песка зависит от его происхождения. Например, речной песок тяжелее карьера.

1 кубометр песка весит 1200-1700 кг, в среднем — 1500 кг.
