Способ возведения арочного фундамента

Изобретение позволяет снизить трудоемкость и сократить сроки возведения фундамента. Арочный фундамент возводится следующим образом. В грунте разрабатывается траншея 1 с криволинейной поверхностью, устанавливается в ней состоящий из двух полуарок кондуктор 2. На кондуктор укладьшается гибкое полотнище 5. Засыпают полотнище грунтом 6 с уплотнением и извлекают кондуктор 2, а образовавшуюся при этом полость между полотнищем и поверхностью траншеи заполняют твердеющим материалом. 1 3.п. ф-лы, 6 ил. СЛ Фиг

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

PECIlYEi JlHH (19) (11) А1 (5D 4 Е 02 D 27/42 27/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

Н А BTOPCKOMY. СВИДЕТЕЛЬСТВУ (21 ) 3980084/29-33 (22) 26.11.85 (46) 07.04.87. Бюл. ¹ 13 (71) Кубанский сельскохозяйственный институт (72) К.Ш.Шадунц, Г.В.Бабаянц и В.В.Подтелков . (53) 624 .151 .5 (088 .8) (56) Далматов Б.И.Механика грунтов, основания и фундаменты. вЂ” М.:

Стройиздат, 1981, с.157, р.8.1.

Авторское свидетельство СССР № 1213135, кл. Е 02 D, 1982. (54) СПОСОБ ВОЗВЕДЕНИЯ АРОЧНОГО

ФУНДАМЕНТА (57) Изобретение позволяет снизить трудоемкость и сократить сроки возведения фундамента. Арочный фундамент возводится следующим образом.

В грунте разрабатывается траншея 1 с криволинейной поверхностью, устанавливается в ней состоящий из двух полуарок кондуктор 2. На кондуктор укладывается гибкое полотнище 5. Засыпают полотнище грунтом 6 с уплотнением и извлекают кондуктор 2, а образовавшуюся при этом полость между полотнищем и поверхностью траншеи заполняют твердеющим материалом.

1 s.ï. ф-лы, 6 ил.

301929 2 нищем 5 и поверхностью траншеи, твердеющим материалом 7 с последукнцим освобождением гибкого полотнища 5 из упоров 4. При необходимости в полость до укладки твердеющего материала может быть введен арматурный каркас.

Применение предлагаемого способа позволяет значительно снизить трудоемкость работы по возведению арочно10 го фундамента и сократить сроки его строительства.

1 1

Изобретение относится к строительству и касается возведения фунда ментов мелкого заложения.

Целью изобретения являются снижение трудоемкости и сокращение сроков возведения фундамента. На фиг.1 показана траншея с размещенными в ней кондуктором и гибким полотнищем, продольный разрез;. на фиг.2 вЂ” разрез А-А на фиг.1; на фиг.З вЂ” траншея после засыпки полотнища грунтом, продольный разрез; на фиг.4 вЂ” разрез Б-Й на фиг.З; на фиг.5 вЂ” фундамент в готовом виде, продольный разрез; на фиг.б вЂ” разрез

В-В на фиг.5.

Способ осуществляется следующим образом.

В траншею 1 с криволинейной поверхностью, разработанную роторным или цепным экскаватором, на расстоянии от поверхности равном толщине арочного фундамента устанавливается кондуктор 2, состоящий иэ двух полуарок, и закрепляется в проектном положении с помощью опор 3.

Поверх кондуктора 2 на упорах 4 подвешивается гибкое полотнище 5.

Производится обратная засыпка грунта 6 на гибкое полотнище 5 с уплотнением, после чего кондуктор 2 размыкается в ключе на две полуарки, которые извлекаются из траншеи. Затем производится заполнение полости, образовавшейся между гибким полотформулаизобретения

l.Ñëoñîá возведения арочного фундамента, включающий разработку траншеи с криволинейной поверхностью и выполнение в траншее арочного блока, отличающийся тем, что, с целью снижения трудоемкости и сокращения сроков возведения фундамента, при выполнении арочного блока в траншее размещают кондуктор, состоящий из из полуарок, укладывают на кондуктор гибкое полотнище с закреплением его концов на упорах, засыпают полотнище до бровки траншеи грунтом с последующим его уплотнением, извлекают полуарки кондуктора и заполняют тверЗО деющим материалом образующуюся при этом полость между гибким полотнищем ,и поверхностью траншеи.

2. Способ по п.1, о т л и ч а юшийся тем, что после заполнения

35,полости твердеющим материалом концы полотнища открепляют от упоров.

1301929

Составитель Г. Гаврнщук

Редактор Н.Марголина Техред И.Попович Корректор С.Черни

Заказ 1196/30 Тирах 607 Подписное

ВНИИПИ Государственного комитета. СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Производственно-полиграфическое предприятие, г.ухгород, ул. Проектная, 4

Похожие патенты:

Изобретение относится к области строительства

Изобретение относится к области строительства и касается сборно-монолитных конструкций столбчатых отдельно стоящих фундаментов

Изобретение относится к строительству фундаментов силосного кор,- пуса и позволяет уменьшить материалоемкость фундамента и упростить его монтаж

Изобретение относится к области строительства и может быть использовано преимущественно при сооружении вдольтрассовых дорог на вечномерзлом грунте

Изобретение относится к выведению опорных сооружений из металлоконструкций для модулей с технологическим оборудованием и позволяет повысить стабильность расстояний между модулями при изменении температуры воздуха и обеспечить возможность смены модулей снизу

Изобретение относится к строительству , касается усиления грунтового основания путем размещения в нем арматурных элеме нтов и позволяет повысить несущую способность основания за счет обеспечения возможности расположения арматурного элемента по заданной криволинейной траектории

Изобретение относится к строительству и позволяет повысить эффективность гашения колебаний фундамента

Изобретение относится к строительству и может быть использовано при возведении свайных фундаментов зданий, сооружений, в том числе и на слабых грунтах

Изобретение относится к строительству , а именно к основаниям фундаментов зданий и сооружений преимущество на намывных или Касыпных грунтах, подстилаемых слабым грунтом

Изобретение относится к фундаментам под стойку трехшарнирной рамы, позволяет повысить их несущую способность ,

Изобретение относится к строительству и касается конструкций фундаментов гражданских и промьшленных зданий и сооружений

Изобретение относится к строительству, а именно к сооружениям, возводимым на пучинистых при промерзании и просадочных при оттаивании грунтах

Способ возведения арочного фундамента

www.findpatent.ru

Фундамент для ангара – выбор, основные виды конструкций, несколько советов

Ангарами называют быстровозводимые сооружения, перекрывающие достаточно большие площади, используемые под склады, овощехранилища, торговые павильоны, производственные цеха и центры обслуживания крупногабаритной техники. Бытует мнение, что облегченная конструкция строения позволяет обойтись без устройства опорного основания, но специалисты настоятельно рекомендуют устанавливать фундамент для ангара в любом случае и по всем правилам. Иначе в процессе эксплуатации, по независящим от владельца причинам, строение может перекосить, а в некоторых случаях – разрушить.

Ангар

Выбор фундамента

Определиться с типом фундамента поможет проведение некоторых мероприятий, в число которых входит определение и анализ:

возможных нагрузок;
грунтовых условий;
места расположения ангара относительно близлежащих построек;
наличия подземных коммуникаций.

Немаловажную роль при выборе фундамента играют размеры и конструкция будущего металлического ангара – каркасная или бескаркасная, ее вес, используемые материалы и величина безопорного пролета. Основание под строение, как правило, должно обеспечивать быстрый демонтаж ангара для возможности переноса его на новое место. Фундаменты глубокого заложения, требующие значительных материальных затрат, для таких сооружений предусматриваются крайне редко.

С видом фундамента определяются еще на стадии проектирования.

Принимая решение, необходимо знать о том, что конструкция опорной части ангара может быть:

ленточной;
плитной из монолитного бетона;
столбчатой;
из свай, в том числе винтовых.

Ленточный фундамент

Армированная бетонная конструкция прокладывается по всему периметру ангара в виде непрерывной ленты, напоминающей горизонтальную раму. Для металлического ангара ленточный фундамент считается наиболее популярным и оптимальным вариантом, используемым практически на всех грунтах.

Вначале на участке производят разметку, по которой выкапывается траншея, и сооружается опалубка. В зависимости от проекта, фундамент может заглубляться либо полностью, либо частично, с возвышением над уровнем земли. По дну траншеи отсыпается песчано-гравийная подушка, далее – укладывается арматура и заливается бетонная смесь.

Малозаглубленный ленточный фундамент допускается устраивать при небольшой массе металлического каркаса и использовании в качестве обшивки наземной части ангара легких современных материалов.

Ленточный фундамент

Преимущества:

технологичность;
универсальность;
возможность устройства цоколя;
простота сопряжения со стенами;
отсутствие ростверков;
надежность;
возведение на сравнительно слабых грунтах.

Недостатки:

массивность;
невозможность устройства на пучинистых грунтах;
трудоемкость.

Плитный фундамент

Наиболее затратный вариант возведения фундаментов представляет собой устройство монолитной жб плиты, залитой по всей площади металлического ангара. Подобная конструкция универсальна и надежна, не боится подвижек грунта, обладает высокой прочностью и большой несущей способностью. Плита равномерно распределяет нагрузки, обеспечивая устойчивость даже массивного ангара, но при наличии на участке неоднородных грунтов может давать перекосы.

Плитный фундамент укладывается по утрамбованному гравийно-песчаному слою. Армируется конструкция пространственным каркасом из ребристой арматуры.

Недостатки:

долгий процесс набора требуемой прочности;
материалоемкость;
большие трудозатраты;
затруднения с организацией вентиляции объекта;
высокая себестоимость.

Плитный фундамент

Столбчатый фундамент

Данный способ устройства ангарного фундамента используется на грунтах, обладающих средней несущей способностью. Точечная монолитная конструкция состоит из подколонника в виде столба, установленного на железобетонную подошву прямоугольной формы. Подколонник принимает на себя нагрузку от несущего металлического каркаса и передает ее на «башмак», который распределяет усилие на грунт.

Устройство столбчатых подземных конструкций производится двумя способами – открытым и закрытым. Первый вариант используют при неглубоком заложении фундаментов. В местах расположения несущих столбов выкапывают ямы, трамбуют основание, делают песчано-гравийную подсыпку, после чего заливают бетоном вначале «башмак», а затем – подколонник. Конечно же, здесь потребуется установка опалубки. Второй вариант предусматривает бурение скважин необходимого размера и заполнение их бетонной смесью. Для большей надежности, опоры под колонны армируют, а для возможности сопряжения с фундаментной обвязкой – на них устанавливают закладные детали или анкерные болты.

Столбчатый фундамент

Столбчатые фундаменты заглубляются ниже уровня промерзания грунта, а между собой оголовки столбов соединяются посредством ростверков, расположенных в верхней части конструкции.

Преимущества:

выдерживают значительные нагрузки, поэтому могут устанавливаться с большим шагом;
быстро возводятся;
требуют меньших затрат, по сравнению с ленточными опорами.

Но столбчатые фундаменты не рекомендуется устраивать на пучинистых, илистых или склонных к горизонтальным подвижкам грунтах. Их не следует рассматривать и в случае строительства ангара, предназначенного для продолжительной эксплуатации. Также, недостатком столбчатых фундаментов является сложность выравнивания подколонников по высоте, в связи с чем, подобные конструкции устанавливают лишь на ровных площадках. Но при глубоком промерзании грунта они могут оказать достаточно эффективными и экономичными.

Свайный фундамент

Из-за особенностей монтажа, связанных с привлечением спецтехники, а также исходя из экономических соображений, сваи из традиционных материалов для возведения ангаров используют в редких случаях. Они оправдывают себя лишь при строительстве многоэтажных зданий на площадках с неустойчивыми грунтами.

Оптимальным вариантов для легких, временных строений типа ангаров является использование в качестве фундамента винтовых свай.

Их допускается устанавливать на слабых, мерзлых и обводненных грунтах, при наличии сложного рельефа местности, в непосредственной близости от существующих строений, коммуникаций и деревьев. Интересен тот факт, что в обычных грунтовых условиях винтовые сваи приравниваются по надежности к традиционным фундаментам. Стальные трубы, оснащенные лопастями различной формы, конфигурации и размеров, ввинчиваются в грунт на глубину от 1,5м и более, после чего сваи:

срезают до необходимого уровня;
обрабатывают антикоррозийными составами;
заливают бетоном;
обвязывают ростверками.

Основной особенностью винтовых свай является возможность их демонтажа с повторным использованием. Кроме того, при отсутствии подъездных путей или дополнительных средств на оплату спецтехники, они могут вкручиваться вручную, но только в том случае, если на участке залегают не каменистые или вечномерзлые грунты. Но это только маленькая часть положительных сторон использования для ангара винтовых свай.

Свайный фундамент

Дополнительные преимущества:

быстрота монтажа;
отсутствие каких-либо земляных работ;
широкие возможности использования – возведение даже на болотистых почвах;
проведение работ в течение всего года;
допустимость нагружения без отстаивания, сразу же после установки.

Огромным недостатком винтовых металлических свай является сложность защиты от коррозии боковых поверхностей стальных труб, погружаемых в грунт. Изначально нанесенное на них покрытие при вкручивании частично стирается, что приводит к негативной реакции оголенной стенки с агрессивной грунтовой средой. Кроме того, винтовая свая сложно входит в твердые известняковые прослойки, в каменистые грунты и скальные породы.

Если на площадке строительства располагаются пласты неравномерной плотности, то под весом массивного металлического каркаса ангара может произойти просадка свай и, как результат, перекос строения. Избежать подобных неприятностей поможет предварительное исследование грунтовых условий участка.

Несколько советов по устройству фундамента

Надежную опору для ангара можно выполнить самостоятельно, хотя данный этап возведения постройки занимает немало времени. Необходимо понимать, что чем тяжелее окажется будущее строение, тем глубже и шире потребуется траншея под ленточный фундамент, и тем длиннее понадобятся сваи. В любом случае заглубление подземной части ангара делается ниже отметки промерзания грунта.

Дно траншеи необходимо очистить от рыхлой земли и утрамбовать.

Подушка под фундамент подсыпается послойно с уплотнением и увлажнением. В этом случае основа получается плотной и эластичной. Высота фундамента над уровнем земли выполняется, как правило, не более 40см.

И не следует игнорировать выполнение гидроизоляции, предусмотренной проектом!

semidelov.ru

Торкрет бетон - своими руками. Фундамент, арки, своды, реконструкция — Стройфора

Ни идея, ни технология торкретирования далеко не нова. Механическое нанесение бетонной смеси под давлением сжатого воздуха, создающее высокопрочное покрытие с сильнейшей адгезией, имеет широчайшую область применения. Инновацией данная технология была больше сотни лет тому назад, сейчас торкрет – классика.

Торкрет бетон - своими руками. Фундамент, арки, своды, реконструкция 1502

Tor - штукатурка, cret – уплотнить. Сфера применения огромна – тоннелестроение, реконструкция и усиление, гидротехнические сооружения и путепроводы, герметизация и укрепление грунтов, горная отрасль и… искусство. Художественные объекты и отделочные работы в том числе, поскольку торкрет – технологии относятся к универсальным.

Торкрет бетон - своими руками. Фундамент, арки, своды, реконструкция 1503

Торкрет бетон - своими руками. Фундамент, арки, своды, реконструкция 1504

Иногда к торкретированию относят виды нанесения растворных смесей способами набрызга – но это не совсем верно. Торкрет – это уплотнение смеси в поверхности конструкций с ударом. Кроме того, песчано-цементные смеси для торкрета содержат дисперсные включения с наибольшим размером 8мм (набрызг-бетон может иметь в качестве заполнителя зерно фракцией до 25 мм).

При торкретировании под расчетным пневматическим давлением невозможны остаточные полости и неуплотненные участки за арматурными каркасами и в результате – создается монолитная конструкция высокой прочности.

В частном строительстве торкрет находит применение в фундаментных работах – усилении, восстановлении и реконструкциях. Торкретом можно укрепить свод, сформировать арку и выполнить практически любую работу, где требуется создать на поверхности конструкции прочный монолитный слой из раствора или бетона. Причем расположение поверхности может быть любым – вертикальным, горизонтальным, наклонным и даже труднодоступным.

Торкрет бетон - своими руками. Фундамент, арки, своды, реконструкция 1508

Торкрет бетон - своими руками. Фундамент, арки, своды, реконструкция 1509

Основные виды технологий – это сухое торкретирование и мокрое.

Специальная техника нужна в обоих случаях, как и умение ей управлять, и конечно, нужен навык работ. И для управления установкой – выбора и настройки давления, контроля подачи составляющих раствора или готовых растворов, и для работы с раствором - регулировки процесса нанесения, толщины слоев и последовательности проходок. Обслуживание торкрет- установок не считают сложным процессом, и обучение не требует много времени, но помощь опытного специалиста на первых порах необходима. Грубые ошибки, часто допускаемые новичками при нанесении растворов, не позволят создать качественный бетон.

При методе сухого торкретирования непосредственно в сопле специальной торкрет-установки происходит смешивание компонентов бетона в сухом виде с водой. Вода, подаваемая под давлением, и сухая бетонная смесь дают на выходе готовый раствор, который подается на поверхность бетонирования через сопло.

Плюсы сухого торкрета:

Возможность создать слой значительной толщины - до 60 мм
Подача растворной смеси на значительное расстояние
Высокая скорость подачи растворной смеси
Высокая адгезия полученного раствора

Сухое торкретирование имеет особенность, следующую из его технологии – при неумелом нанесении от поверхности бетонирования может отскакивать до половины подаваемого раствора. Процесс может стать крайне неэффективным, к тому же грязным и пыльным, на рабочем месте без респиратора находиться при таком процессе сложно. Все эти неприятности вполне понятны при обучении работам, поэтому так важен на первых порах контроль специалиста. Навыки в регулировке торкрет-установки, управлении и нанесении растворов необходимы.

Торкрет бетон - своими руками. Фундамент, арки, своды, реконструкция 1511

Квалифицированная работа обеспечивает долю отскока до 26% смеси максимально при скорости потока до 180 м/сек. Пылеобразование присутствует всегда, в разной степени, многое зависит от квалификации персонала. Смеси возможны разнородного состава, с кальмафлексом, шлаком или микрокремнеземом. Финишная затирка возможна только после выдержки.

Технология мокрого торкретирования – это нагнетание готовой растворной смеси, подача производиться также посредством сжатого воздуха. Плюсы мокрого торкрета:

Полная однородность готовой растворной смеси, представляющей собой суспензию. Как следствие, пылеобразование минимальное
Брызги раствора, грязь и пыль в рабочей зоне практически отсутствуют. Доля отскока смеси от 8 до 20% при скорости потока торкрета от 70 до 100 м/сек
Поверхность обрабатываемой поверхности более ровная, чем при сухом способе, и годится для финишной затирки сразу после нанесения, без выдержки.
Процесс не требует высокой квалификации, может выполняться при общем уровне подготовки.

Недостаток мокрого метода – толщина слоя максимум 30 мм, для создания слоя большей толщины нужны еще проходки после схватывания первого слоя. Бетонная смесь при мокром методе распределяется медленнее, и времени нужно значительно больше.

Установка после работы требует тщательной очистки от оставшегося раствора и мытья, что так же требует времени. Износостойкость оборудования низкая. Мокрый торкрет более рационален на небольших участках работ.

Торкрет-бетон своими руками

Требуемое оборудование и инструменты:

Для сухого торкрета:

Компрессорная установка с баком, предусматривающая использование очищенного воздуха
Цемент-пушка, имеющая накопительные бункера для сухих смесей, входные и выходные штуцера
Накопительный бак для воды, имеющий штуцер для забора сжатого воздуха от компрессорной установки и выходной патрубок
Сопло для смешивания и нанесения растворной смеси на обрабатываемую поверхность

Для мокрого торкрета:

Бетоносмеситель для приготовления растворной смеси
Установка для механизированного просеивания заполнителя (вибросита ячейкой 8 мм) Используются для замеса только определенные фракции заполнителя (до 8 мм или по технической характеристике установки)
Насос, подающий раствор
Камера смешивания готового раствора и очищенного сжатого воздуха от компрессорной установки
Сопло для нанесения растворной смеси на бетонируемую конструкцию

Торкрет- установки могут приобретаться как отдельные аппараты и агрегаты, так и в комплекте. Готовый комплект дает возможность выполнить работы своими силами. Для приготовления растворов возможно как применение готовых сухих смесей, что экономит время и дает хорошее качество, но в то же время весьма недешево, так и собственноручная дозировка смесей взвешиванием.

Торкрет бетон - своими руками. Фундамент, арки, своды, реконструкция 1510

Иногда для торкрета используют штукатурные хоппер-ковши. Хоппер-ковш представляет собой конусовидную металлическую емкость, имеющую патрубок, посредством которого его подключают к компрессору большой мощности. Для работы требуется давление 4-6 атм. Нижняя часть хоппер-ковша имеет отверстие для сопла. Преимущество – возможна смена сопел разных диаметров, это позволяет наносить слои разной толщины, с последующим выравниванием. Излишки раствора возможно применять вторично.

Торкрет бетон - своими руками. Фундамент, арки, своды, реконструкция 1505

Торкрет бетон - своими руками. Фундамент, арки, своды, реконструкция 1506

Подготовка для выполнения торкрета

Для качественного торкрета необходимо обеспечить сцепление раствора с обрабатываемой поверхностью.
На поверхности бетонирования не должно быть пятен масла и нефтепродуктов. Все загрязненные участки вырубают или выполняют пескоструйную очистку
Глубокие узкие щели предварительно заделывают раствором, поскольку их надлежащее уплотнение под вопросом. Пустот под торкретом быть не должно.
Обрубают все выступающие края, кромки, а также раковины до 50 мм, угол скоса делают не менее 45 град. Если на поверхности есть раковины глубже 50 мм и более 100 мм диаметром, их заделывают ремонтной смесью или специальными растворами, предварительно выполнив скосы кромок на угол не менее 45 град
Если поверхность была обработана железнением, ее делают шероховатой при помощи пескоструйной обработки
Арматурные сетки и плоские каркасы усиления очищают от загрязнений. Масло, грязь, отслаивающаяся ржавчина на поверхности арматуры не допускается, так как может значительно снизить адгезию. Применяется как пескоструйная, так и кислотная обработка
Вся поверхность зачищается, удаляется грязь, мусор, старый раствор
Поверхность тщательно увлажняется большим количеством воды

При мокром способе торкретирования порция приготовленного раствора должна быть выработана за два часа, пока раствор имеет наибольшую подвижность и активность. Раннее схватывание раствора снижает качество работ.

Торкрет бетон - своими руками. Фундамент, арки, своды, реконструкция 1514

Применение смесей с использованием разных вяжущих и с различными добавками позволяет создавать морозостойкие, негорючие, водонепроницаемые, химически стойкие покрытия. Для применения на частной стройке торкрет-бетон востребован как для реконструкции и усиления несущих конструкций фундаментов, стен и сводов, так и для отделки стен и перекрытий. Торкрет-технология обеспечивает не только армирующий слой, но и возможность придать обработанной поверхности эстетичный внешний вид вместе с повышенной прочностью и износостойкостью.

Торкрет бетон - своими руками. Фундамент, арки, своды, реконструкция 1515

stroyfora.ru

Варианты фундаментов для бескаркасных арочных ангаров

Главная » Ангары » Варианты фундаментов для бескаркасных арочных ангаров

Арочные ангары - это нежилые быстровозводимые здания большой площади универсального назначения. В зависимости от типа конструкции ангара и его основного назначения для возведения сооружения используют различные типы фундаментов.

Фундамент для арочного ангара предназначен для передачи давления, образуемого как весом самого ангара, так и дополнительной нагрузкой на плотные слои грунта. К дополнительной нагрузке можно отнести ветровую нагрузку на стены и нагрузку на крышу ангара в виде снега или оледенения, достигающую 500 килограмм на квадратный метр.

В зависимости от предназначения и климатических условий местности установления ангара различают три основные вида исполнения фундамента ангара:

Виды фундаментов

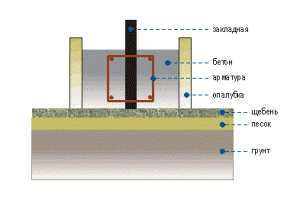

Столбчатые фундаменты ангаров.

Применяются в большинстве случаев при достаточной несущей способности оснований. Конструкция столбчатого фундамента ангара представляет собой монолитную железобетонную подошву и подоконник, заглубленные ниже отметки сезонного промерзания грунта. Подошва столбчатого фундамента ангара, имеющая в плане прямоугольную форму, воспринимает передающиеся через подоконник нагрузки от колонны металлокаркаса ангара. Крепление колонн к фундаментам осуществляется при помощи анкеров или закладных деталей.

столбчатый фундамент ангара

Свайные фундаменты ангаров.

Применяются при грунтах, обладающих незначительной несущей способностью. Свайный фундамент ангара представляет собой конструкцию, при помощи которой нагрузки, действующие от каркаса ангара, передаются на грунты, расположенные ниже заострений свай. Свайный фундаментангара представляет собой железобетонные сваи, объединенные монолитным железобетонным ростверком. Нагрузки от опорных частей металлокаркаса ангара передаются непосредственно на ростверк. Крепление колонн – анкерное.

Ленточные фундаменты ангаров

их используют при возведении ангаров любого типа. Ленточные фундаменты прокладывают сплошной линией под всеми наружными и внутренними капитальными стенами. Для устройства ленточного фундамента сначала роется котлован. Внутри него размечается линия фундамента. По этой линии устанавливают опалубку. После того как опалубка смонтирована, в нее помещают укрепляющую металлическую арматуру, а затем заливают бетоном.

Однако стоит отметить, что для некоторых типов ангаров нет необходимости в возведение фундамента. Решение о возведение железобетонного фундамента ангара принимается исходя из требуемой типа и конструкции ангара, региона строительства и состава площадки установки ангара. В некоторых случаях необходим выезд специалиста перед началом проектных работ на место непосредственной установки ангара.

ленточный фундамент ангара

В зависимости от качества грунта в месте установки ангара, массы сооружения и погодных условий, определяющих, например, необходимость утепления стен и крыши арочного ангара используют фундаменты плитного типа, ленточного типа, свайного или столбчатого типа.

Плитный фундамент

Плитные фундаменты представляют собой так называемые «плавающие» фундаменты, способные перемещаться при вспучивании или передвижке непрочных грунтов.

Плитные фундаменты для арочных ангаров требуют значительных затрат труда и строительных материалов для своего изготовления, их применение оправдано в случае возведения капитального металлического каркасного ангара на площадках со слабым грунтом.

Ленточный фундамент

Ленточные фундаменты являются одними из самых популярных среди строителей. Сегодня их используют при возведении домов любого типа, в том числе с тяжелыми стенами, цокольными этажами и подвалами. Ленточные фундаменты прокладывают сплошной линией под всеми наружными и внутренними капитальными стенами.

Столбчатый фундамент

Столбчатые фундаменты дают значительную экономию материала. Устройство фундаментов начинается с разбивки плана сооружения. Затем бурят или выкапывают скважины диаметром 250 - 450 мм, глубиной 500 - 750 мм., через каждый 1 - 1,5 м. по периметру. Заливается бетон и устанавливаются закладные.


Комбинированное каркасно-бескаркасное строительство	Примыкание полуаркой	Силоса под сыпучие материалы

Тип "стандарт"	Фасадное и торцевое остекление	Мансардное строительство

Плоская фальцевая кровля	Производственно-административный комплекс	Складской комплекс
	Автомойка 4 поста с кафе и офисом

Свайный фундамент

Свайные фундаменты конструктивно схожи со столбчатыми. Отличие их заключается в том, что под столбчатый фундамент осуществляется выемка грунта, а сваи забиваются или ввинчиваются в грунт при помощи специального строительного оборудования.

Сваи могут быть изготовлены из железобетона или стали. Стальные сваи могут быть ввинчивающимися в грунт при помощи специальной винтовой конструкции наконечника, заглубление винтовых свай в грунт может составлять до 4 – 15 метров при диаметре сваи до 35 сантиметров.

Свайные фундаменты обладают низкой материалоемкостью, но требуют для закладки применения тяжелого строительного оборудования.

rosagro2010.ru

Способ возведения арочного фундамента

Полотнище 4 закрепляется на упорах 3, роль которых выполняют концы кондуктора 2.

Грунт обратно засыпается на гибкое полотнище 4 с уплотнением, а образовавшаяся внутри кондуктора полость заполняется твердеющим материалом, например бетоном. 2 ил.

1735498.» Изобретение относится к строительству и касается возведения фундаментов мелкого заложения.

Цель изобретения вЂ” удешевление и упрощение производства работ по изготовлению-фундамента и обеспечение его гидроизоляции и виброустойчивости.

На фиг. 1 показан фундамент в готовом виде, вид сбоку; на фиг. 2 вЂ” сечение А-А на фиг. 1.

В траншею 1 устанавливается кондуктор 2; на концевых частях которого, принятых за упоры 3, закрепляется гибкое полотнище 4, производится обратная за" сыпка грунта 5 с одновременным его уплотнением, затем производится заполнение образовавшейся полости внутри кондуктора 2 твердеющим материалом 6.

Способ осуществляется следующим образом.

В траншею 1 с криволинейной поверхностью, разработанную роторным или цепным экскаватором, устанавливается кондуктор 2, который изготавливают из распиленной пополам утилизованной покрышки, например покрышки большегрузного автомобиля. Для примера, согласно проектным данным, необходимо соорудить фундамент с глубиной заложения не менее 1,5 м и шириной не менее 90 см.

Для этого подбирается утилизованная покрышк от Белаз-75199 с диаметром 3,02 м и шириной профиля 0,9 м, которая распиливается пополам и укладывается в аиде кондуктора 2 в траншею 1. Таким образом, - получается несъемный кондуктор с высотой арки 1,51 м и шириной 90 см. Сверху кондуктор 2 покрывается гибким полотнищем 4, выполненным из боковой обрезки утилизованной шины того же типа, что и кондуктор

2. Полотнище 4 закрепляется сверху на концах кондуктора, которые образуют упоры 3, например, при помощи металлических скоб.

Производится обратная засыпка грунта 5 на гибкое полотни(це 4 с уплотнением его. За5 тем производится заполнение полости внутри кондуктора 2 твердеющим материалом, например бетоном. При необходимости в полость до укладки твердеющего материала можно ввести арматурный каркас. После

10 твердения бетона 6 фундамент готов для дальнейшего монтажа надземных конструкций.

Эффективность предложенного способа закачается в удешевлении и упрощении

15 производства работ путем выполнения несъемного кондуктора из отходов, специфичные свойства которых также обеспечивают гидроизоляцию и виброизоляцию фундамента.

Формула изобретения

Способ возведения арочного фундамента, включающий разработку траншеи с криволинейной поверхностью, размещение в

25 траншее. арочного кондуктора, укладку на кондуктор сверху гибкого полотнища с закреплением его концов на упорах, засыпку полотнища до бровки траншеи грунтом с последующим уплотнением и заполнение

30 образующейся полости твердеющим материалом, отличающийся тем, что, с целью удешевления и упрощения производства работ по изготовлению фундамента и обеспечения его гидроизоляции и вибро35 устойчивости, в качестве кондуктора используют распиленную пополам утилизованную покрышку, концы которой располагают на поверхности грунта для образования упоров, а в качестве гибкого по40 лотнища используют боковую обрезку утилиэованной шины.

1735498

Фиг. Я

Составитель Ф. Габибов

Редактор Н. Лазаренко Техред M.Mîðãåíòàë Корректор А. Осауленко

Заказ 1799 -Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035. Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101

www.findpatent.ru

Какой фундамент под ангар оптимальный: ленточный, свайно-винтовой или плитный

Строительство быстровозводимых ангаров приобретает все большую популярность, так как требует минимум времени и финансовых вложений. Ангары используются в качестве складов, овощехранилищ, производственных цехов, гаражей и даже стадионов. В некоторых случаях допускается возведение сооружений без фундамента, но чаще специалисты рекомендуют устраивать основу здания по всем правилам.

Выбор фундамента под ангар

Чтобы определить, какой фундамент под ангар оптимальный, и насколько оправданным будет его строительство, проводят инженерно-технические изыскания. Специалисты оценивают грунт на месте будущей строительной площадки, анализируют место расположения конструкции относительно соседних сооружений, наличие или отсутствие подземных коммуникаций. На основании полученных данных принимается решение о выборе того или иного типа фундамента.

устройство плитного фундамента под ангар

Ленточный фундамент

Наиболее распространенный способ устройства основы под здание – ленточный фундамент. По периметру площадки обустраивается траншея, ширина которой превышает толщину стен будущего сооружения. Фундамент арочного ангара выкладывают из кирпича или заливают бетоном.

Для особо больших и тяжелых конструкций в опалубку перед заливкой закладывают металлическую арматуру. В сейсмоопасных зонах рекомендуется устанавливать протекторы, которые будут демпфировать колебания.

Ленточный фундамент для ангара предпочтителен в нескольких случаях:

при строительстве на грунтах с низкой несущей способностью;
при использовании тяжелых материалов для возведения здания.

Ленточный фундамент наиболее прочный, но его строительство требует времени и финансовых вложений. Глубина закладки фундамента выбирается ниже уровня промерзания грунта. Иначе зимой основание деформируется и придет в негодность. Если грунт под сооружением не пучинистый, и масса здания не велика, допускается устройство мелкозаглубленного фундамента.

Свайно-винтовой фундамент

Свайные фундаменты позволяют устраивать прочное и надежное основание для здания при небольших затратах. Сваи доставляют на площадку в готовом виде

Свайно-винтовой фундамент используют в следующих случаях:

большие нагрузки на несущие колонны ангара. Это редкие случаи, потому что технология бескаркасного строительства подразумевает возведение самонесущих сооружений;
наличие подземных инженерных сетей на площадке;
близость других сооружений, зданий, больших деревьев;
твердомерзлые, обводненные, слабонесущие грунты.

Такой вариант устройства фундамента обойдется дешевле, чем ленточная конструкция, и строительство ведется быстрее. Для возведения ангаров рекомендуется использовать кусты свай, либо одиночные сваи большого диаметра.

бурение под винтовые сваи

Преимущества свайно-винтовых фундаментов:

низкая стоимость;
возможность работы в условиях бездорожья;
быстрый монтаж и демонтаж;
возможность строительства ангаров на болотистых почвах и грунтах в районе вечной мерзлоты;
сваи после завершения эксплуатации здания можно доставать и использовать повторно.

Недостатком считается необходимость использования специальной свайно-буровой техники. Для этого придется устраивать подъездные пути к месту строительства и арендовать транспорт. Помехой для строительства также станут валуны в структуре грунта.

Столбчатый фундамент

Столбчатый фундамент для бескаркасного ангара – это система столбов, которые устанавливают по периметру сооружения через каждые 1-1,5 метра. Для повышения устойчивости конструкции между опорами делают ростверк. Он также не допускает отклонения столбов от вертикальной оси.

ангар на столбчатом фундаменте

Столбчатый фундамент рекомендуют для строительства на не пучинистых грунтах с глубоким промерзанием. Это наиболее эффективный и экономичный способ создания основы под ангар в таких условиях.

Но есть и ряд ограничений:

нельзя устраивать систему опорных столбов на торфяных и илистых грунтах. При необходимости создают песчано-гравийную подушку или проводят полную замену почвы на строительной площадке;
при высоком уровне грунтовых вод понадобится хороший дренаж или гидроизоляция. По ГОСТ основание столбов заливают тяжелым бетоном, который разрушается при длительном воздействии влаги;
столбы сложно выровнять по высоте, поэтому такой фундамент устраивают только на ровных площадках.

Технология строительства не сложная. Скважины для опор бурят по периметру на расстоянии 1,5-3 метра друг от друга. В подготовленные ямы заливают бетонную смесь и устанавливают закладные.

Плитный фундамент

Суть метода состоит в заливке сплошной железобетонной или бетонной плиты. Площадь основания равна площади ангара. Это самый дорогой, материалоемкий и трудозатратный способ устройства фундамента, но он незаменим на пучинистых грунтах. Бетонная плита обеспечит устойчивость сооружения и не допустит его перекоса.

средняя стоимость возведения фундаментов под промышленные объекты

Технические нюансы

При выборе фундамента под модульное здание или ангар учитывают особенности его конструкции. Например, каркасные строения тяжелее бескаркасных. Хоть они и выполняются самонесущими, но нагрузка по периметру распределяется неравномерно. Максимальные значения бывают в местах, где стойки каркаса опираются на грунт. Это важно учитывать при расчете фундамента.

Еще один важный момент. Возведение ангаров проводится без обязательной государственной строительной экспертизы. Но это не избавляет от необходимости грамотного проведения инженерно-геологических изысканий.

Примеры готовых решений фундаментов

Рассмотрим несколько примеров готовых решений фундаментов для ангаров от компании Главфундамент.

1. Проект свайно-винтового фундамента для складского помещения из ЛМК площадью 128 кв.м. Адрес объекта: Республика Марий Эл

Для возведения фундамента использовались:

сваи СВС 108/3600(4,5)-1-300(6) — в количестве 20 шт
Марка стали: 20
Тип покрытия: полиуретановые смолы (LTS-125/16-RSO)
Стоимость возведения — 56 000 рублей

2. Проект свайно-винтового фундамента для теплого складского помещения. Адрес объекта: Новосибирск

Для возведения фундамента использовались:

СВС 159/7100(5)-1-550(8) — в количестве 96 шт
ОС 159/250х250(5) — в количестве 96 шт
Марка стали: 20
Тип покрытия: полиуретановые смолы (LTS-125/16-RSO)
Стоимость возведения — 1 553 280 рублей

Заказать проектирование и возведение фундамента под склад/ангар можно через форму обратной связи

skladovoy.ru

Фундамент для ангара

Одно из преимуществ бескаркасного арочного ангара в его легкости. Для установки ангара достаточно сделать столбчатый фундамент.

Описание столбчатого фундамента. Столбчатый фундамент представляет собой систему столбов расположенных по периметру ангара. Для создания условий совместной работы столбов, как единой конструкции, и повышения устойчивости столбчатых фундаментов, для избежания их горизонтального смещения и опрокидывания, между столбами делают ростверк.

Как правило, расстояние между столбами составляет 1 – 1,5 м.

Рассмотрим несколько моментов в пользу применения столбчатого фундамента. Столбчатый фундамент уже зарекомендовал себя как практичное и хорошее решение для строительства бескаркасных арочных ангаров.

• Если стоимость фундаментов других типов составляет 10 - 20% от стоимости всего ангара, то стоимость столбчатого фундамента составят не более 2 - 5%. • Столбчатые фундаменты по расходу материалов и трудозатратам в 4 - 5 раза экономичнее ленточных. • Кроме того, столбчатый фундамент очень хорошо работает в условиях глубокого промерзания грунта, относительно других типов фундаментов. При большой глубине промерзания в пучинистых грунтах эффективны столбчатые, фундаменты.

Рассмотрим, из какого материала выполняться столбы для фундамента: • Бетонные фундаменты выполняются из тяжелого бетона класса В15-В25№

Сведения о глубине закладки опор столбчатого фундамента.

Необходимо обратить внимание на основные моменты при определении глубины закладки столбчатого фундамента: • определение вида и состава грунта (Неподвижный грунт или подвижный, глинистый или песчаный. Наилучшим грунтом может служить песок, так как вода уходит через него моментально и он обладает высокой несущей способностью, на илистых и торфянях грунтах строить нельзя, необходимо устраивать частичную или полную замену грунта на песчаный) Согласно ГОСТа 25100-95 «Грунты. Классификация» ; • уровень расположения грунтовых вод (есть ли поблизости водоем, речка, если есть это свидетельствует о наличие высокого уровня грунтовых вод, необходимо делать гидроизоляцию или дренаж).

Технология устройства столбчатых фундаментов.

В данном разделе мы рассмотрим технологию строительства столбчатого фундамента, как наиболее распространенный вид основания в самонесущих конструкциях.

1. Подготовительные работы. Работу надо начинать с очистки строительной площадки. Для этого надо срезать растительный слой, желательно не менее 2,0 – 5,0метров в каждую сторону от планируемого расположения фундамента. Толщина его составляет 10-30 см, и под основание фундамента он не пригоден. Если под срезанным слоем грунт состоит из песка вперемешку с мелким камнем (гравелистый песок, песок крупной или средней зернистости), то он используются в качестве основания фундамента вне зависимости от влажности, уровня грунтовых вод или глубины промерзания. Если встречаются глинистые грунты (глины, суглинки, супеси), то необходимо устройство песчано-гравийной подушки. Толщина подушки зависит от геологических характеристик грунтов. Если под срезанным слоем Вы обнаружите торфяные или илистые грунты, то необходимо проведение полной замены основания, в таком случае нужна консультация геолога по составу и устройству искусственного основания. Со строительной площадки убирается мусор и все посторонних предметы. После того как строительная площадка очищена, производят ее горизонтальную планировку. Снимаются бугры, подсыпается грунт в имеющиеся ямы.

2. Разбивка фундамента согласно плана

Разбивка плана ангара на участке состоит в том, что с чертежей переносят на земельный участок и закрепляют оси и основные размеры фундамента. Перед разбивкой фундамента ангара по его периметру устанавливают столбы (обноску), на расстоянии 1-2 м от здания. К столбам со стороны будущих стен ангара и параллельно им выставляют уровень, на которых отмечают размеры отдельных деталей котлована (ям). Точность разбивки осевых линий контролируется точным измерением расстояний рулеткой. Обязательно надо проверить углы прямоугольного фундамента, они должны быть строго прямыми под 90 градусов. Правильность выноски осей, их пересечения, углы должны быть строго такими, как на плане фундамента.
