Устройство фундамента под дом: грамотный подход. Устройство фундамента коттеджа

Виды конструкций и устройство фундаментов для частного дома

В малоэтажном строительстве фундамент требует не менее ответственного подхода, чем при возведении многоэтажек. Основание – важнейший элемент любой конструкции, а ошибка, допущенная на начальном этапе, может свести на нет остальные строительные работы. Поэтому необходимо знать характерные особенности каждого из видов фундамента для частного дома, чтобы правильно определиться с выбором наиболее подходящего варианта.

Разновидности фундаментов под частный дом

Существует четыре основных вида фундаментов под частный дом:• ленточные• плитные• столбчатые• свайные.

Каждый из них имеет совершенно разную конструкцию и принцип устройства.

Ленточные фундаменты

Все относящиеся к этому виду фундаменты имеют форму ленты и могут заливаться непосредственно на месте строительства или собираться из произведенных промышленным способом железобетонных блоков. Ленточные основания характеризуются повышенной прочностью и могут быть сформированы практически в любой форме. Только сборный фундамент не может иметь сложную конфигурацию.

Ленточные основания бывают нескольких типов:• жесткие – с продольным армирующим поясом;• гибкие – с поперечно-продольным армированием;• монолитные – в виде сплошной ленты;• прерывистые – отдельные отрезки располагаются под несущими конструкциями.

Плитные фундаменты

Такой фундамент – это многослойный «пирог», состоящий из защитного, усиливающего, выравнивающего слоя и верхней бетонной плиты. Защитный слой составляют утеплители и материалы для гидро- и пароизоляции. Выравнивающий состоит из песка и щебня. Для усиления конструкции применяются арматурные прутки, погруженные в бетон.

Свайные фундаменты

Основу такого основания составляют сваи (установленные вертикально или под углом), верхние части которых срезаются на одном уровне и соединяются ростверком.

В зависимости от расположения элементов конструкции и способа их крепления свайные основания делятся на следующие типы:• кустовые – опоры устанавливаются по несколько штук в разных местах;• сплошные (свайное поле) – располагаются очень близко между собой;• одиночные – располагаются только по углам;• винтовые – «ввинчиваются» в землю;• набивные – заливаются в скважины;• забивные – забиваются в землю.

Столбчатые фундаменты

Основание выполняется в виде каркаса из опорных столбов с перемычками, которые располагаются в любой части каркаса (снизу, сверху или посередине). Такие фундаменты тоже могут быть или сборными, или монолитными.

Выбор фундамента под коттедж

Для грамотного устройства фундамента под коттедж необходимо определиться с качеством и составом грунта. В данном случае основными критериями для оценки являются:• тип грунта• глубина промерзания• расположение грунтовых вод• рельеф участка.

Также имеют значение материалы фундамента и его вид.

Устройство ленточного основания

Для создания конструкции данного вида выставляется опалубка с армирующим поясом и заливается бетонная смесь. К недостаткам ленточных оснований относится продолжительное время их возведения, что связано с необходимостью выполнения больших объемов земляных работ. Фундамент из блоков менее затратный по времени и усилиям, но обладает другим минусом – места стыков снижают гидроизоляцию и в них может поступать влага.

Если под ленточным фундаментом находится слабый грунт, то требуется расширение его подошвы с помощью уступов. При неглубоком залегании грунтовых вод основание нуждается в дополнительных защитных мерах. С этой целью можно использовать бетон специальных марок или покрывать поверхность битумной мастикой. Для теплоизоляции ленточного основания специалисты рекомендуют применять пенопласт.

Устройство столбчатого фундамента

Данная конструкция хорошо подходит для возведения небольших построек на плотных грунтах. Столбы устанавливаются довольно густо и соединяются балками, поверх которых затем будет строиться цоколь.

Проще всего приобрести столбы из бетона или железобетона, произведенные промышленным способом. Если опоры изготавливаются самостоятельно, то рекомендуется делать их бутобетонными или кирпичными, а во время заливки через каждые 30-40 см выполнять армирование.

Во избежание вспучивания грунта под перемычками насыпают песчаный слой толщиной около полуметра. Заводские бетонные столбы устанавливают на специальные стаканные подушки толщиной около 0,15 м. Столбы устанавливаются там, где нагрузка будет максимальной. Примерное удаление – 2-3 метра.

Устройство свайной конструкции

Процесс строительства свайного фундамента обладает явными преимуществами: • существенно сокращается объем земляных работ; • уменьшается количество расходуемого бетона; • нет зависимости от расположения грунтовых вод.

На слабых грунтах сваи рекомендуется устанавливать настолько глубоко, чтобы достичь твердой почвы, т.е. ниже уровня промерзания. Для изготовления свай подходят самые разнообразные материалы – металл, бетон, дерево, а также их комбинации.

Забивные и винтовые сваи идут уже готовыми, поэтому сразу забиваются, а набивные изготавливаются на месте строительства. После установки они выравниваются и соединяются в единую конструкцию с помощью ростверка, который должен иметь ширину будущей стены.

Устройство сплошной плиты

Плитный фундамент создается в виде сплошной плиты высотой 30-80 см, которая располагается под всем домом. Основу такого фундамента составляет армирующий каркас, погруженный в бетонный раствор. Цельность такой конструкции обеспечивает равномерное распределение всей нагрузки, передаваемой на грунт под весом здания.

Устройство плитного фундамента требует неукоснительного соблюдения разработанной специалистами проектной документации и выполнения всех предусмотренных работ. Наличие монолитной плиты исключает создание подвального помещения.

Чаще всего сплошную плиту используют только в тех случаях, когда установка другого вида фундамента невозможна. Для создания такого основания необходимо единственное условие – ровный рельеф. Участок, не соответствующий данному требованию, планируют должным образом. Еще одним недостатком устройства монолитной плиты является ее стоимость, но она окупается повышенной прочностью и значительной несущей способностью.

Только рассмотрев все типы фундаментов для коттеджей, сравнив их достоинства и недостатки, и, выбрав наиболее подходящий вариант для своего дома, можно переходить к его строительству.

tr5.ru

Устройство фундамента для частного дома

Выбор фундамента для загородного дома зависит от следующих важных факторов: типа почвы, глубины замерзания ее, уровня прохождения подземных вод. Ниже представлена сравнительная характеристика наиболее популярных фундаментов для дачи, исходя из целесообразности их применения для различных сооружений и условий возведения.

Особенности столбчатого фундамента

Данная разновидность фундамента получила наибольшую популярность, именно опора на столбах чаще всего применяется для возведения фундамента для дома. Его основу составляет ряд столбов, которые заглублены в землю таким образом, что верхние их части выступают кнаружи. Верхушки всех столбов выравниваются в горизонтальной плоскости, формируя совершенно ровную поверхность. Столбы располагают так, чтобы они оказались под углами строения, под несущими стенами, перегородками, в участках пересечения стен с интервалом от одного до двух с половиной метров. Для соединения всех столбов в единую конструкцию, распределения общей нагрузки и создания опоры для стен сооружения, применяется ростверк из металла либо древесины (брус).

В большинстве случаев столбы сооружаются из следующих материалов: кирпич, бетонные блоки, асбестоцементные трубы, бутовый камень. Иногда происходит отливка из бетона с армированием.

Видео с устройством столбчатого фундамента:

Где применяется

Устройство фундамента для частного дома с использованием столбов подойдет для легкого каркасного строения, сруба из дерева, когда нет необходимости сооружения подвала, гаража. Место для возведения нужно ровное, без существенных перепадов высот, в противном случае боковое давление грунта вызовет «опрокидывание» столбов и разрушение дома вместе с фундаментом. Столбчатый фундамент подходит для плотной почвы, где не характерны морозное пучение и сдвиги.Достоинства столбчатого фундамента:

• экономный вариант;
• относительно быстрое устройство;
• надежный.

Отрицательные стороны:

• придется обойтись без цокольного этажа, подвала и погреба;
• применяются исключительно для легких, малых сооружений;
• не подходит для подвижных почв.

к содержанию ↑

Ленточный фундамент

В основе ленточного фундамента лента армированного материала, это может быть бетон, кирпичи, бутовый камень. Данная разновидность фундамента точно повторяет контур сооружения, гарантирует устойчивость строения на любом грунте.Часть ленты заглубляют в почву, другую – оставляют над поверхностью. Благодаря этому появляется возможность устройства под домом подвала, гаража, цокольного этажа, погреба.

Видео с пошаговым строительством ленточного фундамента:

Где используется

Ленточный фундамент подойдет для любой разновидности домов: из кирпича, блоков, бетона. Для легкого каркасного сооружения или одноэтажного сруба монолитную ленту также можно использовать, но это не оправдано в связи со стоимостью.

Плюсы:

• можно устроить подвальное помещение;
• значительная несущая способность, выдерживает громоздкие конструкции;
• долговечность;
• нет необходимости применения специализированной техники;
• повсеместность возведения.

Отрицательные характеристики:

• относительно большая стоимость;
• трудоемкость устройства;
• не подходят для затопляемой местности.

к содержанию ↑

Характеристика свайно-винтового фундамента

В основе конструкция свай, заглубленных в грунт, сверху объединенных ростверком из железобетона, древесины или металла.Готовая свая имеет вид длинного металлического стержня, на заостренной вершине которого имеется лопасть для вкручивания в почву. Винтовые сваи можно ввинчивать вручную, а можно использовать особые механизмы.Монтаж свайно-винтового фундамента требует минимального срока, исключает трудоемкие земельные и бетонные манипуляции. Необходимо только расположить сваи ниже уровня промерзания почвы, а далее – их забетонировать. При заглублении свай ниже длины, требуется наращивание. Чтобы соединить все стержни в единый фундамент применяют ростверки.Прочность винтовых свай очень высокая, они надежны и способны выдержать огромные нагрузки.

Винтовой фундамент — особенности и преимущества:

Сфера использования

Устройство фундамента для частного дома для удержания каркасного сооружения, сруба, малого кирпичного домика.Данный фундамент не подойдет для скального грунта. Все другие почвы, включая подвижные, прекрасно подойдут для ввинчивания свай.Это лучший вариант фундамента при высоком залегании грунтовых вод, для участков с частыми подтоплениями, для неровной местности, склонов. В последнем случае можно избежать проведения трудоемких работ по выравниванию площадки.Достоинства:

• малая стоимость;
• простой и быстрый монтаж;
• при необходимости демонтаж;
• отсутствие земляных работ;
• применяется на разных грунтах;
• надежный;
• долговечный.

Отрицательным фактом является применение в основном для легких конструкций.

к содержанию ↑

Обзор монолитных плит

Основу плитного фундамента составляет армированная монолитная плита, которая кладется на подушку из песка и гравия. Данная модификация фундамента получила наименование плавающей благодаря возможности подниматься и опускаться при движении почвы, избегая деформаций.Бетонная плита также выполняет функцию чернового пола при строительстве дома.

Видео с процессом пошагового изготовления фундамента на основе монолитной плиты:

Сфера использования

Монолитная плита может быть использована на любом грунте. Даже если выбранное место имеет высокий уровень залегания подземных вод.Кроме того этот фундамент выдержит сооружение любой тяжести: от каркасной постройки до кирпичного дома высотой в несколько этажей.Положительные аспекты:

• надежность;
• отличные несущие характеристики;
• обширная сфера использования при разных условиях;
• длительный период эксплуатации.

Среди недостатков монолитной плиты можно указать лишь один высокую цену, которую необходимо потратить на бетон и арматуру. Приблизительная стоимость фундаментной плиты за один метр кубический составляет 3700 рублей.

к содержанию ↑

Характеристика фундамента из ФБС

Сборный фундамент возводится из тяжелого бетона, представляющего собой блоки ФБС, полученные посредством специальных технологических методик на заводе-изготовителе. Данные изделий необходимы, чтобы гарантировать единое целое всего сооружения, благодаря рациональному распределению нагрузки.Производитель ФБС принимает заказы на изготовление изделий необходимого размера, это очень удобно при проектировании, так как нет нужды брать за основу стандартные размеры блоков.Их популярность среди строителей еще объясняется наличием разных вариантов крепления блоков:цементный состав, при его использовании укладка идентична той, что применяется при возведении стен из кирпича;специализированная сухая клеящая смесь, она легко разводится при строгом соблюдении нужных пропорций. Данная методика удобна, не отнимает много времени и усилий на замешивание смеси, но значительно дороже.Фундаментные блоки обладают такой конструкцией, которая позволяет наилучшим образом соединить отдельные элементы и получать в результате сборный фундамент заданного размера, в течение непродолжительного периода времени. За счет наличия технологических пазов, сборные части прочно состыковываются между собой, исключая сдвиги в ходе дальнейшего использования.

Видео с пошаговой инструкцией по изготовлению фундамента из ФБС:

Где применяется

Устройство фундамента для частного дома с использованием фундамента из ФБС возможно на любом типе грунта, в областях с частыми подтоплениями, высоким залеганием подземных вод, также в районах, где почва подвергается морозному пучению. Данные изделия используют при строительстве крупных многоэтажных сооружений, также малых загородных коттеджей.Преимущества:

• прочность;
• простота и скорость монтажа;
• не нужны вспомогательные материалы;
• после установки фундамента можно сразу начинать возведение дома.

Недостатки:

• необходимость специальной техники;
• уступают в прочности монолитному фундаменту.

Стоимость блока ФБС варьирует от 500 рублей до нескольких тысяч, в зависимости от его размера.

к содержанию ↑

Общая характеристика фундамента ТИСЭ

Данная разновидность фундамента представляет по сути столбчатый фундамент с монолитным ростверком, возводимое посредством специализированного фундаментального бура ТИСЭ-Ф, имеющего откидной плуг. В процессе устройства фундамента важно учесть тот факт, что ростверк необходимо подвесить над землей, это позволит исключить давление промерзающего грунта на будущую постройку.Использование фундаментального плуга значительно облегчает работу и позволяет в будущем экономить на теплопотере через фундамент. Отличительной особенностью работы бура при устройстве фундамента из ФБС является наличие плуга, который обеспечивает утолщение опоры сваи, что повышает несущие характеристики фундаментальных свай и предотвращает их выдавливание при заморозках.

Видео изготовление фундамента ТИСЭ:

Применение данного фундамента рекомендуется на любом виде почв, за кроме плывунов.Достоинства:

• прочность;
• повсеместность применения;
• надёжность и долговечность.

к содержанию ↑

Заключение

Прежде, чем остановить свой выбор на одном из типов фундамента для вашего дома, необходимо тщательно изучить все характеристики, достоинства и недостатки каждой конструкции. Поскольку финансовые затраты на нее могут доходит до 35-45% от общей стоимости, а неверно выбранная опора гарантирует необходимость последующей переделки всего сооружения.

karkasnik.su

Устройство фундамента под дом: грамотный подход

Если дело дошло до выбора фундамента, значит и подходящий участок земли, и проект будущего дома у вас уже есть.

Устройство фундамента плитного под коттедж

Тем не менее, именно устройство фундамента коттеджа является основополагающей частью работ, малейшая ошибка в которых сведет на нет все дальнейшие усилия строителей.

Только качественный фундамент может обеспечить долгий срок службы всего строения и не допустит перекосов и трещин.

Это значит, что на устройстве фундамента ни в коем случае нельзя экономить, а все строительные нормы нужно строго соблюдать, советуясь при необходимости с опытными специалистами.Это обеспечит создание надежного и долговечного фундамента.

Фундамент по вкусу дома

Не надо быть профессиональным специалистом в области строения домов, чтобы понять: тяжелый дом из кирпича или относительно легкий каркасный, конечно же, требуют разного подхода к вопросам возведения фундаментов.

Безусловно, в случае наличия финансовых ресурсов можно и под легкое строение «закопать» могучую железобетонную плиту, которая не сдвинется с места даже во время семибалльного землетрясения.

Хотя практика показывает, что деньги сейчас умеют считать все, а значит, вопрос экономии, конечно же, никого не оставит равнодушным.

Здесь, в первую очередь, следует определиться с глубиной закладки фундамента. Он может быть как мелкозаглубленным (приблизительно на глубину около полуметра), так и профильным, заглубление осуществляется ниже уровня промерзания почвы.

Устройство того или иного вида фундамента под дом определяется, как правило, характером грунтов и конструкцией самого строения. Чем больше заглубление под фундамент дома, тем больше, конечно же, затрачивается материалов, а значит и денег.

Не стоит забывать, что безоглядное стремление сэкономить так же может сыграть и злую шутку, так как строение, возведенное на глинистой почве, со временем либо просядет или же в лучшем случае перекосится.

Особенности применения плитного фундамента

У каждого из типов фундамента – свайного, ленточного и плитного есть свои рекомендации по использованию. Поэтому задумываясь о том, с чего начать строить фундамент частного дома, обязательно проведите исследование грунта на участке, где предполагается строительство.

Это даст возможность подойти к выбору обоснованно. Не лишней будет и консультация с соседями по участку, уже имеющими дома.

Если исследование показало, что грунт на вашем участке неустойчивый, склонен к вспучиванию, а грунтовые воды находятся совсем близко, оптимальным вариантом фундамента станет плитный.

Плитный фундамент относится к мелкозаглубленным видам оснований – армированная плита заглубляется на расстояние до 50см.

Схема примерного устройства фундамента

Несмотря на то, что показания к его возведению сходны с теми, которые имеет свайный фундамент, плитная конструкция считается более простой в работе и менее затратной.

Вторым названием плитного фундамента является «плавающий»: такое основание может незначительно двигаться с грунтом в межсезонное время.

Устройство плитного фундамента

Если вы планируете строить небольшой коттедж, под плитный фундамент для него достаточно вырыть неглубокий котлован в 30см. После этого работы выполняют поэтапно:

• Если грунт котлована влажный, на дне выкапываются дренажные траншеи. Внутри траншеи выстилают геотекстиль, на который укладывают пластиковые трубы. По этим трубам влага будет отводиться в дренажные ямы. Сверху траншеи также прикрываются геотекстилем;
• Далее на поверхность котлована насыпают небольшой слой песка и щебня. Этот слой необходимо очень тщательно утрамбовать, чтобы поверхность стала максимально ровной. При трамбовке удобнее всего песок поливать водой;
• Когда песок и щебень утрамбованы, наступает очередь гидроизолятора. С этой ролью отлично справляется обычная полиэтиленовая пленка с большой толщиной;
• Если гидроизоляция уложена, нужно подумать и о сохранении тепла в конструкции. Выбор теплоизоляционных материалов достаточно велик. К относительно недорогим вариантам можно отнести экструзионный пенополистирол;
• Приступаем к устройству опалубки. Ее изготовление выполняется с учетом толщины будущей плиты в 25 или 30см. За вертикальностью опалубки следить следует с особым вниманием, а ее внутренние стенки лучше всего выстелить полиэтиленовой пленкой;

  Плитный фундамент

• Теперь можно заниматься армированием фундамента. Специалисты рекомендуют проводить двухслойное армирование. Первый слой арматуры, диаметр которой составляет от 12 до 14мм, устанавливается на подпорки из кирпича. Связывают арматуру так, чтобы получилась сетка с ячейками 20 на 20 или 25 на 25см. На первый слой арматуры кладутся сверху дополнительные кирпичи-подпорки, на которые укладывается следующий слой сетки;
• Армирование произведено. Теперь пришло время заливать конструкцию бетоном. Так как раствора потребуется достаточно много, лучше не изготавливать его самостоятельно, а заказать непосредственно на заводе.

Экономить на качестве бетона нельзя, значит, марка должна быть как можно выше: от М-400. Чтобы залить такое количество быстро и равномерно, человеческих сил может оказаться недостаточно.

Тогда на помощь придет насос.

Важной частью процесса заливки является удаление пузырьков воздуха из раствора. Лучше всего на данном этапе воспользоваться строительным вибратором.

Необходимые меры после окончания работ

Когда слой бетона достиг требуемой толщины, заливку останавливают. Теперь бетонной плите потребуется некоторое время для того, чтобы полностью высохнуть.

Чтобы во время высыхания бетон не трескался, поверхность плиты можно поливать водой, а в жаркую и сухую погоду плиту лучше накрыть полиэтиленовой пленкой.

Таким образом, если у вас есть желание построить коттедж своими руками и пара надежных помощников, самостоятельно сделать основание и устройство плитного фундамента коттеджа вполне возможно.

Грамотное обустройство плитного фундамента

Тем не менее, на таких сложных и ответственных этапах, как заливка бетона, лучше использовать профессиональную технику, ведь экономия может обернуться еще большими тратами в будущем.

yegorka.com

Устройство фундамента коттеджа | SearchBuild.Ru

Сложно переоценить ту роль, какую в любом здании играет такая его часть, как его фундамент. Всем хорошо известно, что фундамент является основанием и надежной опорой любого дома, в том числе, загородного коттеджа. Именно поэтому устройство фундамента коттеджа  — это одна из первостепенных и важнейших задач, которую придется решить хозяину будущего дома для загородного проживания в процессе строительства. На сегодняшний день существует несколько основных технологий закладки и обустройства фундамента, и каждый застройщик выбирает для себя наиболее подходящую технологию, исходя из множества всевозможных факторов, таких, как материал, который будет использован в процессе строительства, этажность дома, конструктивные особенности  архитектуры будущего загородного коттеджа, особенности грунта, на котором ведется загородное строительство и многие другие. Далеко не последнюю роль в этом играет также и бюджет загородного строительства, так как различные типы фундамента могут иметь различную стоимость. Нередко при строительстве загородного дома закладывается такой тип фундамента, как ленточный фундамент. При этом устройство фундамента коттеджа ленточного типа проводится практически также, как и в случае строительства многоэтажного жилого дома. Однако учитывая то, что загородный коттедж все же имеет гораздо меньший вес, чем многоэтажный дом, ленточный фундамент обычно закладывается в более облегченном варианте. Задача усложняется в том случае, если загородное строительство ведется по индивидуальному проекту, так как в этом случае придется учитывать ряд некоторых конструктивных особенностей при закладке фундамента. Главными элементами такого типа фундамента являются блоки из железобетона. Широко используются также и некоторые другие типы фундаментов для загородного строительства, к примеру, столбчатые фундаменты, а также некоторые виды комбинированных фундаментов. В том случае если вы строите на участке деревянный дом для загородного проживания, устройство фундамента коттеджа такого типа также будет в некотором роде отличаться от фундаментов других типов загородной недвижимости. Это объясняется тем, что деревянные стены являются достаточно легкими и не оказывают значительного давления на плоскость фундамента дома, поэтому в этом случае вполне можно обойтись мелкозаглубленными типами фундаментов. Что нужно знать о фундаменте? Фундамент является, пожалуй, одним из самых важных элементов при строительстве дома. Важно правильно рассчитать размеры и структуру фундамента, а также учитывать типы строений, так как вся нагрузка зд ... Новинка — Винтовые сваи Винтовые сваи – это стальные трубы, на одном конце которых имеется лопасть (винт). Их прочностные характеристики определяются толщиной и диаметром трубы, размером имеющихся лопастей. Последние сделаны ...

www.searchbuild.ru

Устройство фундамента загородного коттеджа | SearchBuild.Ru

Одним из важнейших этапов строительства загородного дома является закладка его основания — фундамента. Устройство фундамента коттеджа во многом влияет на прочность и надежность будущей постройки, поэтому очень важно, чтобы основание дома было заложено правильно. В первую очередь стоит отметить, что деревянные дома и коттеджи строятся обычно с использованием мелкозаглубленных типов фундаментов, а это значительно сокращает расходы на закладку фундамента. А учитывая тот факт, что строительство фундамента — это достаточно значительная статья расходов, можно лишний раз убедиться в том, что строительство деревянного жилья — это достаточно экономичное решение. Устройство фундамента загородного коттеджа будет напрямую зависеть от выбранного типа основания. Существует множество разновидностей фундаментов, используемых в загородном строительстве, однако, как уже было сказано выше, когда речь идет о деревянном срубе или коттедже из профилированного бруса, в подавляющем большинстве случаев используются именно мелкозаглубленные или облегченные виды фундаментов. Самым распространенным можно назвать ленточный мелкозаглубленный тип фундамента. Такое название эта разновидность основания дома получила по той причине, что она представляет собой единую ленту из железобетона, которая располагается под всеми стенами сруба или коттеджа. Именно ленточный фундамент является наиболее подходящим для Московской области, так как в этом регионе преобладают глинистые и песчаные почвы. Также широкое распространение получило устройство фундамента загородного коттеджа так называемого ленточно-свайного типа, которые также закладывается под всеми стенами деревянной постройки. Однако при строительстве этого вида фундамента добавляются монолитные сваи из железобетона, которые служат для увеличения несущей способности. Такой тип мелкозаглубленного фундамента чаще всего используется в тех районах, где грунт имеет низкие прочностные характеристики.  Также ленточно — свайный фундамент обустраивается на таких загородных участках, которые располагаются на наклонной местности. Нередко при строительстве деревянного коттеджа также используется так называемый плитный тип фундамента, который по своему устройству представляет собой монолитную плиту. Что нужно знать о фундаменте? Фундамент является, пожалуй, одним из самых важных элементов при строительстве дома. Важно правильно рассчитать размеры и структуру фундамента, а также учитывать типы строений, так как вся нагрузка зд ... Новинка — Винтовые сваи Винтовые сваи – это стальные трубы, на одном конце которых имеется лопасть (винт). Их прочностные характеристики определяются толщиной и диаметром трубы, размером имеющихся лопастей. Последние сделаны ...

www.searchbuild.ru

Устройство фундамента

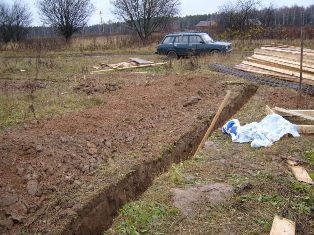

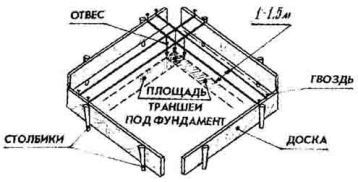

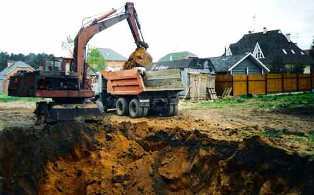

Подготовка участка

Итак, строительный материал расположился неподалеку. Камень, кирпич, песок, асбоцементные листы, трубы лежат на открытых площадках. Пиломатериалы, столярные изделия, утеплитель цемент хранятся под навесом. Самое время начинать стройку. Оставленный на следующий сезон недострой грозит хозяину деформацией фундамента. Фундаменты, возведенные в пучинистых грунтах и оставленные без стен, крыши и перекрытий (то есть силы тяжести, на которую они рассчитаны) подвергнутся атаке пучинистых грунтов и, скорее всего, могут деформироваться. Об этой проблеме подробнее можно прочесть в статье о том, как выбирать фундамент в зависимости от того, какой на участке тип грунта. Устройство фундамента дома начинается с разбивки плана будущего строения. По внешнему периметру, в 1-1,5 метрах от края будущей траншеи (или котлована) в створе разбивочных осей забивают столбики – деревянные или обрезки металлических труб. Для сохранности всех измерений вместо колышков рекомендуют устанавливать обноску. К столбикам сверху прибивается строганая доска. В доске делают надпилы и забивают гвозди для натягивания шнура. Доски обозначают внешний контур дома. Между противоположными досками обноски натягивают шнуры. Натянутые шнуры будут обозначать внутренние и внешние контуры траншеи. Определяют контуры самой траншеи и котлована. В зависимости от того, какой тип грунта на участке, крутизна откоса траншеи будет отличаться. В плотных грунтах (глина, суглинок) она может быть абсолютно вертикальной. В других случаях может иметь значительный уклон. Ширина траншеи по верху от этого тоже увеличивается. Контуры траншеи определяют, начиная с одного из углов, перпендикулярно откладывая необходимые расстояния плана. Для этих целей часто используют так называемый «египетский треугольник» - прямоугольный треугольник, сбитый из реек, катеты которого равны 3 и 4 м, а гипотенуза 5 м. stroytransm.ru Для того чтобы уберечь строительную площадку от затопления водой во время дождя, с верхней стороны участка устраивают водоотводную канаву. Если в траншею все же попала вода, перед укладкой фундамента ее и разжиженный грунт обязательно удаляют Технология проведения земляных работ, и то, что именно нужно будет сделать для фундамента, зависит от типа фундамента, состава грунта и уровня грунтовых вод.

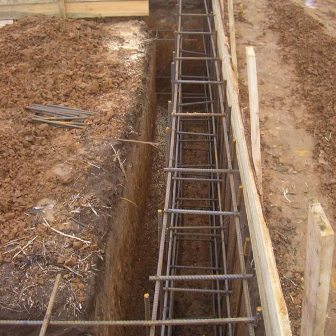

Устройство ленточного фундамента

Ленточный фундамент представляет собой действительно ленту – железобетонную полосу, идущую по периметру всего здания. Эту ленту закладывают под все наружные и внутренние стены. Технология устройства ленточного фундамента достаточно проста, хотя материала, труда и средств расходуется при этом довольно много. Ленточные фундаменты возводят для домов с бетонными, каменными, кирпичными стенами, тяжелыми перекрытиями. А так же тогда, когда в доме планируется подвал или гараж в цокольном этаже. По сути, ленточный фундамент представляет собой систему толстых стен, которые уходят в толщу земли. Закладывают его на 20 см ниже уровня промерзания почвы, но не ниже 50-70 см от поверхности земли. Траншеи роют, не забывая о допустимой крутизне откосов в конкретном грунте. Если нужно – сооружают временное крепление земляных стен досками. Толщина ленточного фундамента зависит от материала, из которого он сделан: от 100 мм – железобетон, 250 мм – бетон, 300 мм – кладка из бута-плитняка, 350 мм – бутобетон, 500 мм – кладка из естественного камня. Над поверхностью земли бетон или другой выбранный материал укладывают в опалубку до необходимой высоты, выравнивают раствором и устраивают гидроизоляцию. Чаще всего верхняя часть ленточного фундамента служит цоколем будущего дома. Для защиты фундамента и цоколя от воды (осадки, паводки) по периметру фундамента устраивают отмостку. Ее делают из бетона или асфальта, ширина отмостки при этом должна быть не менее 600 мм, а выносить дальше карниза нужно на 150-200 мм.

Устройство столбчатого фундамента

Для столбчатого фундамента вырывают круглые ямы с вертикальными стенами. Даже если уровень грунтовых вод высокий, они устойчивы к обрушениям. Столбчатые фундаменты применяются при строительстве домов с деревянными, каркасно-щитовыми, другими легкими по весу стенами. Технология возведения: в грунте бурится скважина нужной глубины, в нее устанавливается арматура, в конструкцию заливается цемент. Иногда по верху столбов закрепляют еще армированную ленту-ростверк. Скважина для столба должна буриться на глубину ниже уровня промерзания почвы (около 2х метров). На дне ямы устраивается песчаная подушка. Сверху устанавливается специальная каменная или бетонная плита (пластина из деревянных брусьев) для придания устойчивости столбу. Так же плита поможет снизить давление дома на грунт. Ширина опорной плиты, как правило, равна тройной ширине несущего столба. Столбы должны устанавливаться под все углы здания, а также под все пересечения капитальных и некапитальных стен. Таким образом, промежуток между столбами должен составлять не более 1,2-2,5 м. Если расстояние больше, нужно будет дополнительно возводить железобетонные или металлические рандбалки. Чаще всего материалом для столбов служит кирпич (кирпич-железняк, но не красный кирпич), камень, бетон (реже дерево). Деревянные столбы (лучше брать дуб и сосну) надо перед закладкой в землю обжечь или обмазать битумом. Железобетонные несущие столбы делают с внутренним армированием и заполнением конструкций бетоном. Столбы из металлических труб защищены изнутри цементно-песчаным раствором, а снаружи битумной мастикой или эпоксидной смолой. В качестве арматуры при этом используют металлические стержни и проволоку (диаметр 6-12 мм) или мелкий металлолом. Бетон готовят из высокомарочного цемента 300-400 марки. В качестве заполнителей использую чистый крупный песок и гранитный щебень. Менее качественный песок или мелкий заполнитель может значительно снизить морозостойкость цемента. Состав бетона для столбов: 1 часть цемента, 3 части песка, 4-5 частей щебня. Воды добавляют не очень много (его нужно будет укладывать, но не заливать). Чем жестче будет бетон, тем прочнее столб. Для столбов делают опалубку из досок. Снизу к ним прибивают рубероид, который не позволит им сдвинуться в процессе, а сверху с той же целью – рейки. Перед бетонированием в опалубку укладывают заранее подготовленный арматурный каркас и выпускают арматурные стержни за пределы опалубки с торцевых сторон. Снизу – для того, чтобы крепить на них опорную плиту, сверху – для устройства наземного железобетонного пояса. Бетон в столбчатом фундаменте укладывают слоями со штыковкой и тромбованием каждого слоя. При средней температуре на улице (10-15 градусов) опалубку со столбов можно уже снимать через 7 суток. Вслед за этим столбы можно устанавливать в яму и бетонировать с опорной плитой.

Устройство сборного фундамента

Сборные фундаменты сооружают для небольших компактных строений, в который предполагается устроить подвал или цокольный этаж. Сначала для такого фундамента закладывают подушку. Железобетонные блоки прямоугольной или трапециевидной формы укладываются на слой песка толщиной около 15 см. Блоки нижнего ряда называются блоками-подушками. На них устанавливаются блоки-стенки. Вслед за этим вся конструкция связывается цементным раствором. Снаружи весь фундамент покрывают гидроизоляцией. Габариты блоков подбираются, исходя из веса стен и особенностей грунта. Если почвы особенно слабые, дополнительно устраивают железобетонные пояса (толщина 10-15 см) или армируют швы на 3-5 см. Такой блочный фундамент можно устраивать на песчаном грунте. Его нельзя применять на глиняных и суглинистых почвах. При весенних паводках глинистый грунт от переизбытка влаги вспучивается – это может привести к деформации стен и швов на стенах. Для того чтобы провести в дом канализацию, водопровод и силовые электрические кабели, в толще фундамента заранее проделывают отверстия соответствующего диаметра. В них вставляют керамические, стальные, асбестоцементные, пластмассовые и другие трубы.

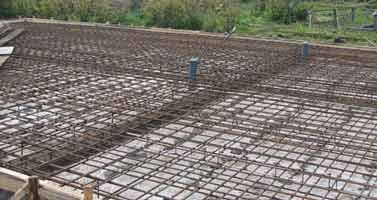

Устройство сплошного фундамента

Сплошные фундаменты возводят на «плавающих» грунтах и на почве с высоким уровнем залегания грунтовых вод. Плитный фундамент представляет собой монолитную плиту либо железобетонную обрешетку, залитую бетоном. Этот фундамент подойдет для строительства небольших компактных сооружений, которые не требуют для себя цоколя (гаражи, бани, мастерские). Если планируется возводить более массивное здание на основе такого фундамента, прибегают к использованию ребристых плит или армированных перекрестных лент. potokstroy.ru Сплошной фундамент имеет ряд своих плюсов. Он способен выравнивать вертикальные и горизонтальные перемещения грунтов, не позволит грунтовой воде проникнуть в подвальные помещения, он достаточно просто в сооружении. С другой стороны для сравнительно небольшого по площади дома используется настолько много строительного материала, что для строителя, который хочет возвести фундамент «эконом», он покажется весьма дорогим.

www.stroy.ru

---
