Как сделать уличные печи из кирпича своими руками. Уличная печь фундамент

принцип работы, схема устройства, строительство своими руками, фото и видео примеры

Содержание:

1. Постройка печи на улице из кирпича своими руками 2. Стройматериалы для уличной печи 3. Уличные печи из кирпича: делаем фундамент 4. Кладка кирпича при строительстве уличной печи

Загородный дом – мечта любого городского жителя, желающего вырваться из душного мегаполиса поближе к свежему воздуху, чистым улицам и отсутствию машин. Мечта эта вполне осуществима: многие люди могут позволить себе приобретение небольшого загородного домика, во воре которого зачастую строят уличные печи из кирпича.

уличные печи из кирпича

Вот только после приобретения сразу же возникает вопрос обустройства внутреннего и наружного убранства домика. И если «внутренностям» дома уделяется мало внимания, то уж участок приводится в порядок, граничащий с идеальным. Этот факт обуславливается тем, что на загородных участках нужно в первую очередь активно отдыхать: играть, бегать или просто лежать на газоне и загорать.

А после активного отдыха всегда разыгрывается аппетит. Что может быть приятнее трапезы на свежем воздухе? Вот для этого и существует такой элемент загородного дома, как уличный кирпичный мангал, позволяющий готовить еду на живом огне без отрыва от природы. Также может быть построена русская печь своими руками на улице.

Постройка печи на улице из кирпича своими руками

Мангал уже давно стал непременным атрибутом любых выездных мероприятий. С мангалом можно поехать на пикник, его можно установить в беседке или на заднем дворе частного дома. Вот только возможность переноски мангала не относится к стационарным устройствам. Зато кирпичный уличный мангал, расположенный на участке загородного дома, может стать настоящим украшением территории и отличным подспорьем для активного отдыха.

Стационарные мангалы бывают самых разных видов. Такие постройки могут выполняться практически из любых негорючих материалов, да и внешний вид каждого мангала строго индивидуален. В последнее время стали очень популярны мангалы, изготовленные из металла: этот материал отлично подходит для создания причудливых конструкций, способных выполнять возложенные на них функции. Вот только для возведения такой постройки требуется или опыт выполнения сварочных работ, или же помощь квалифицированного специалиста, который наверняка возьмет за свои услуги приличную сумму. А ведь изготовленный своими руками мангал может быть еще и отличным примером ручной работы. Примеры самодельных уличных мангалов можно увидеть на фото. Читайте также: "Каминопечь своими руками - установка по правилам". К тому же, металлические конструкции довольно ненадежны: слишком долгие и частые контакты с огнем быстро приводят их в негодность. Именно поэтому для постройки мангала используется камень или кирпич. Камень считается отличным стройматериалом для мангала – он эффективен и очень надежен, но его цена зачастую оказывается слишком высокой. К тому же, при работе с неотесанным камнем процесс постройки мангала замедлится в несколько раз, а гарантировать высокое качество результата не сможет даже профессионал. А вот кирпич подходит по всем параметрам: он достаточно легкий, обладает хорошими прочностными характеристиками и достаточно дешев. Лучше всего использовать красные глиняные кирпичи, которые прошли обжиг: такой кирпич становится огнеупорным и практически не боится воздействия высоких температур.

Стройматериалы для уличной печи

По своей конструкции уличные печи из кирпича мало чем отличаются от обычных печек. Чтобы построить такой мангал, необходимо будет заложить фундамент, уложить кирпичи и встроить необходимые элементы. К основным элементам уличной печки относятся подтопок, дверца, крышка, короб и отсеивающая решетка. Все эти детали можно найти в специализированных магазинах, заказать у мастеров кузнечного дела или же сделать своими руками. Заливка фундамента и кладка требуют особого внимания, и для этого необходимо провести некоторые подготовительные работы, которые могут значительно увеличить срок службы мангала.

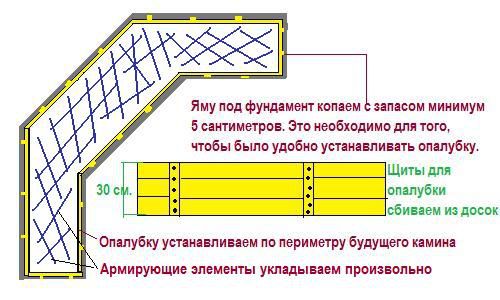

Уличные печи из кирпича: делаем фундамент

Для удержания тяжелой конструкции на поверхности и во избежание появления деформации необходимо построить фундамент, который станет надежным основанием для печки. Конечно, уличный мангал не является слишком тяжелым, но устанавливать его непосредственно на грунт не рекомендуется, особенно если почва на выбранном участке не отличается прочностью (например, слишком рыхлая или мягкая).

Самым важным элементом фундамента считается песчаная прослойка, находящаяся в самом низу котлована. Если при выкапывании ямы был обнаружен песчаный слой, то копать дальше нет никакой необходимости. В том случае, если песка в почве нет, достаточно вырыть яму глубиной 0,5 м и засыпать туда слой песка толщиной примерно 10-15 см.

Сверху песок покрывается небольшим слоем щебня, а потом заливается цементным раствором.

Создание раствора осуществляется по следующему алгоритму:

Сначала в воду засыпается одно ведро цемента, после чего все это перемешивается.
Постепенно в смесь добавляется песок, но небольшими порциями, которые в сумме должны будут составить три ведра.
При необходимости сделать раствор более вязким или жидким в него добавляется вода или небольшое количество цемента.

В дальнейшем полученный раствор заливается в котлован. Очень важно выравнивать слои раствора, особенно на более поздних этапах. На финальном этапе желательно выровнять фундамент при помощи правила и уровня, чтобы ликвидировать перепады высоты. На полное застывание фундамента обычно отводится около суток. Если раствор уже застыл, а на поверхности образовались выступы, то удалить их можно при помощи молотка.

Сверху на фундамент слоями укладывается гидроизоляция (для этой цели отлично подойдет обычный рубероид). При расчете габаритов фундамента стоит сделать некоторый запас: мангал должен прочно и надежно стоять на подготовленной поверхности, а расширенный фундамент предотвратит нежелательные сдвиги конструкции.

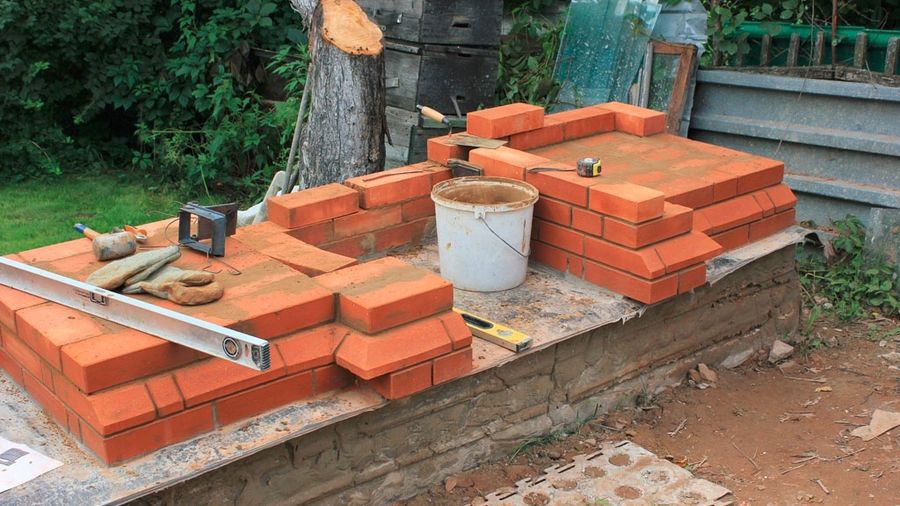

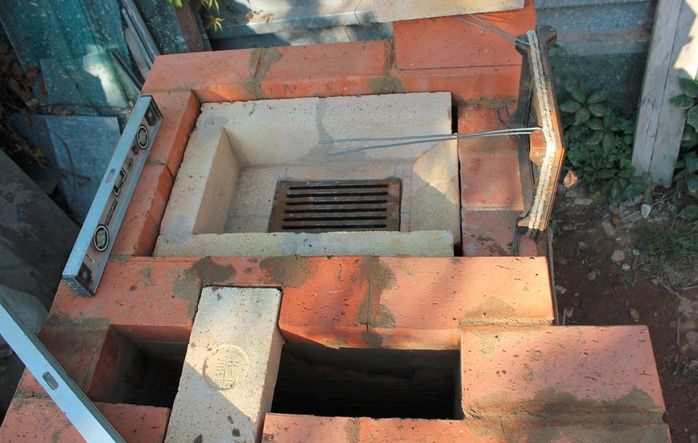

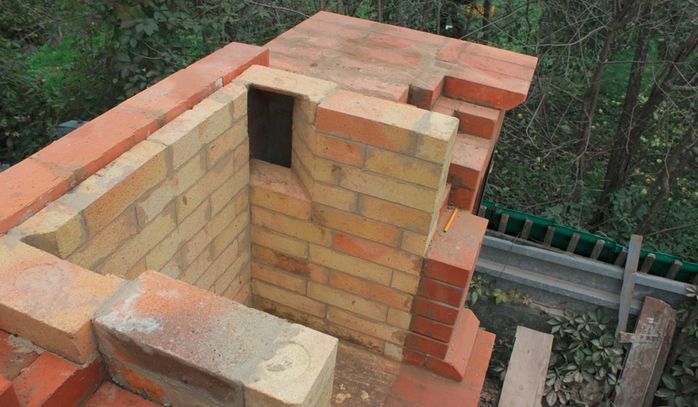

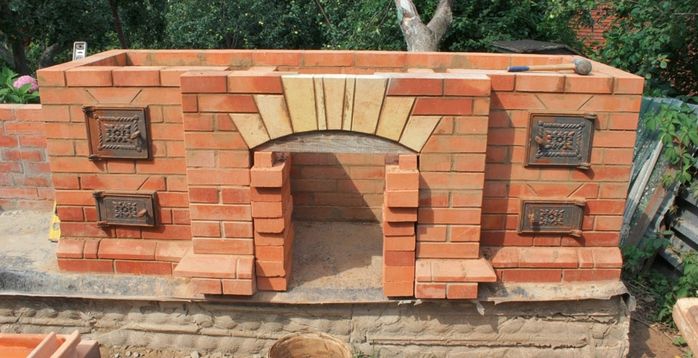

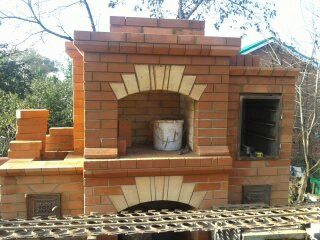

Кладка кирпича при строительстве уличной печи

Кирпичный мангал является подвидом печей – а это значит, что ему придется выдерживать большие температуры и при этом служить как можно дольше. Чтобы обеспечить долговечность мангала, необходимо использовать огнеупорный раствор, основным элементом которого является глина, а другие элементы могут добавляться в частных случаях.

Если полученная смесь получится слишком жирной, в нее необходимо будет досыпать песка, а при недостаточной жирности увеличить ее можно за счет концентрированной глины. Естественно, такой раствор не обойдется без воды. Для выбора подходящей глины достаточно поверхностного анализа: в подробном химическом анализе в данном случае нет никакой необходимости (прочитайте также: "Отопительные печи для дома из кирпича - делаем сами"). Как определить, насколько выбранная глина хороша и есть ли в ней какие-то отклонения от нормы? Метод, используемый для анализа жирности глины, очень прост: сперва берется обычная палочка для размешивания глины. В ведро засыпается около 2-3 литров глины, после чего она заливается водой. Через некоторое время, когда глина размокнет, ее необходимо будет размешать палочкой до однородной консистенции. После этого можно посмотреть на палочку. Если глина нормальная, то палочка останется относительно чистой (допускается наличие легкого глинистого налета). Жирная глина имеет тенденцию к прилипанию, а вот истощенная не будет контактировать с палочкой.

Определив вид имеющейся в наличии глины, можно приступать к замешиванию раствора.

Самым важным элементом кладки будет цокольный ряд, который наряду с первыми рядами конструкции будет являться основополагающим фактором для качественного возведения постройки. При строительстве печи своими руками не стоит пренебрегать выравниванием: использование уровня считается обязательным условием, которое нужно соблюдать в любых строительных работах. Для улучшения внешнего вида мангала можно уложить кирпичи первого ряда на ребро: это правило стало общепринятым, несмотря на его негласность. Построенный своими руками уличный мангал станет отличным украшением загородного участка и будет прекрасным помощником в готовке пищи.

Несмотря на распространенность и доступность материалов для возведения кирпичного мангала далеко не все могут позволить себе их приобретение. В этом случае есть решение, которое называется «обманный кирпичный мангал». Что это такое? Для постройки такой «обманки» используется обычный металлический мангал, обложенный снаружи кирпичной кладкой. Этот вариант считается упрощенным, но при его реализации требуется соблюдение порядовки. В целом же уличные печи своими руками выполнить достаточно легко. Кроме того, широкую распространенность получил метод обкладки металлического мангала камнем. Этот вариант увеличит прочность конструкции, повысит влагостойкость и убережет металлическую часть постройки от плесени, коррозии и воздействия высокой температуры. Использование этих методов даст возможность сэкономить силы и финансы, а функциональность и внешний вид конструкции останутся на высоте, тем самым подтверждая тот факт, что уличные печи из кирпича – это отличный элемент загородного участка, который придется по вкусу всем любителям отдыха.

На видео показан принцип строительства уличной печи из кирпича:

teplospec.com

Строительство уличных печей с мангалом и казаном своими руками

Строительство уличной печи с мангалом и котлом на даче является довольно сложным процессом и требует неплохих навыков печника. Однако это не значит, что с ним не могут справиться умелые хозяева, особенно тогда, когда весь процесс ведется согласно проверенному практикой чертежу. Поэтому начинающему лучше с самого начала заняться поиском порядовок и фото печей, которые можно сделать, соблюдая найденные чертежи.

Материалы

Сделать хорошую уличную русскую печь своими руками нельзя без таких материалов, как:

Красного и огнеупорного кирпича.
Песка, глины или специального кладочного раствора для печи.
Бетонной смеси.
Гравия или мелкофракционного щебня.
Арматурной сетки для фундамента.
Рубероида или другого гидроизоляционного материала.
Проволоки и металлической сетки для армирования кирпичной кладки.
Уголков.
Досок для опалубки и фанеры.
Отвеса, колышков, нити для разметки.
Колосников.
Варочной панели.
Дверки для топки.
Плитки для укладки на цементную стяжку, клея для плитки.

Порядовка мангала с казаном Количество этих материалов определяют согласно выбранному чертежу.

Если планируется создание простой конструкции мангала с камином, то можно взять овражную глину и песок. Однако в случае строительства комбинированной печи, лучше запастись строительной глиной (ее уровень жирности должен быть средним) и речным песком. Также есть необходимость в шамотной глине. Согласно технологии она станет частью раствора, необходимого для кладки огнеупорного кирпича.

Речной песок в чистом виде не подходит. Его нужно просеивать, промывать и прокаливать.

Инструменты

Их перечень представлен:

Лопатой.
Корытом для раствора.
Ведром.
Молотком.
Киркой.
Киянкой.
Мастерком.
Строительным уровнем.
Болгаркой.

Заливаем фундамент

Фундамент под барбекю Русская печь на улице или печь с барбекю и коптильней всегда представляет собой конструкцию с большим весом. Поэтому ее класть на грунт или тонкую бетонную стяжку не стоит. Ведь никому же нужна покрытая трещинами печь с камином.

В качестве основания для печи с барбекю или коптильней надо сделать ленточный, усиленный арматурной сеткой, фундамент. Для большинства моделей печей хватает фундамента с глубиной 0,5 м. Правда, эта величина касается подземной части. Эксперты же советуют заливать такой фундамент, который будет выступать над землей на 10 см. Поэтому его толщину делают 0,6-м.

Котлован делают более глубоким, ведь нужно еще 25 см на песчано-гравийную подушку. Желательно заливать фундамент на всю площадь печи. Правда, можно отступить от этой рекомендации и залить его своими руками там, где не будет камеры для дров. То есть его не заливают под барбекю или камином. На этот участок ничего не будет давить. При этом бетонная лента, которая будет размещаться под опорными стенками барбекю или мангала, должна иметь толщину, равную 70 см. Об этом часто напоминается в разных видео.

Фундамент заливают своими руками так, чтобы он выступал за края печи с барбекю и казаном на 10 см.

Если планируется построить печь рядом со старой плитой на улице, то пристраивать ее к существующей постройке не стоит. Это потому, что комплексный барбекю будет оседать и потянет за собой плиту. В итоге, в последней появятся трещины. Фундамент для новой печи надо сделать отдельным от основания плиты.

Когда бетон высох и опалубка снята, в участках между фундаментом (если таковые имеются) нужно снять слой почвы и залить образованный проем глиняно-песочной смесью. Ее готовят, добавляя к 1 части глины 3-4 части песка. Также к ней добавляют своими руками гравий. Этот раствор наливают до тех пор, пока его поверхность не сравнится с плоскостью бетонного фундамента.

Далее придется ждать как минимум высыхания поверхности глиняного проема. На это может уйти целая неделя.

Гидроизоляция

Высохший фундамент всегда покрывают гидроизоляционным материалом. Это делают потому, что без гидроизоляции охлажденный кирпич в периоды между топками будет втягивать в себя влагу. Из-за этого в середине он начнет становиться сырым, что приведет к его крошению.

Часто гидроизоляцию делают из рубероида. Его стелют своими руками как на цемент, так и на глиняную основу. Согласно большинству схем его нужно укладывать в два слоя.

Раствор

Некоторые люди считают, что печь с камином можно строить с помощью таких растворов, как:

Глиняно-песчаного.
Цементного.
Гипсового.

В отношении к первому варианту они правы, но касательно двух других они глубоко ошибаются. Это потому, что цементный раствор не является термостойким. Таким же свойством наделен гипсовый раствор. Кроме этого, он боится чрезмерной влаги.

Для приготовления глиняно-песочной смеси для уличной печи на даче берут 3-4 части песка и 1 часть глины. Замешать просто так эти два элемента не получиться. Нужно сделать раствор с нормальной жирностью.

Печники проверяют эту особенность так:

Опускают мастерок в раствор и вынимают.
Смотрят, имеет ли слой раствора, который остался на кельме, толщину равную 2-3 мм.

Кроме того, поверхность слоя должна быть ровной.

Более толстый слой является признаком чрезмерной жирности. Устраняют этот недостаток, добавляя своими руками песок и воду. Раствор, который стекает и оставляет промежутки на мастерке, является недостаточно жирным. Проблему устраняют добавлением глины.

Кладка

Этот процесс выполняют так, как это предусматривает выбранный или разработанный чертеж. Тот кирпич, который нужно подрезать, срезать или обрезать, обязательно приводят к нужной форме. Пренебрегать любой особенностью порядовки и вносить свои коррективы не стоит. Следствия могут быть неутешительными. Об этом часто говорится в видео.

Однако сделать укладку кирпича своими руками согласно схеме недостаточно. Нужно делать швы правильной толщины. Она же может быть разной. В целом, есть два варианта швов:

если укладывается красный кирпич, то их толщину делают 3-4 мм;
если же наступил этап кладки горнила (представляет собой часть топки, в которой горят дрова), то толщина раствора между шамотным и обычным кирпичом должна достигать 6-13 мм. Более широкими швы делать нельзя.

Следует помнить, что при увеличении толщины швов барбекю с камином и казаном будет менее прочным. Кроме этого время сушки значительно возрастет.

Обычный цельный кирпич можно применять для строительства конфорочных плит, камина и даже отдельного кирпичного мангала.

Нюансы строительного процесса

печной комплекс В соблюдении порядка размещения и осуществлении подрезки кирпича сложностей нет. Нужно только постоянно смотреть на порядовку. Часто под мангалом имеется емкость для дров. Ее создают весьма просторной и всегда над ней выставляют слой кирпичей. Чтобы кирпич не падал вниз, его кладут на стальной лист. Также подходят уголки. Однако нужно использовать много уголков. Не стоит использовать в их качестве металлические полосы. Они способны прогибаться.

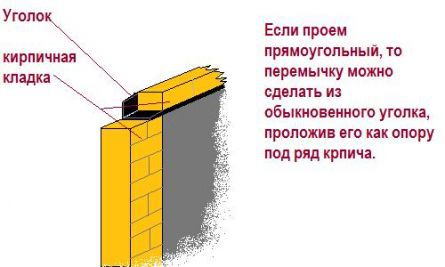

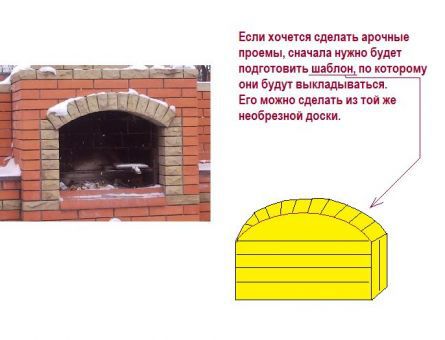

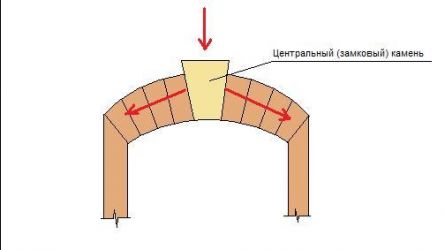

Для создания арки используют фанеру и клинковый кирпич. Фанеру сгибают и фиксируют на деревянной полукруглой основе. Такую заготовку кладут на несколько кирпичей. Это можно увидеть на множестве фото. Далее сверху нее выкладывают клинковый кирпич. Если такового нет, то нужно прикладывать имеющийся материал, делать обозначения и подрезать.

Если кладется барбекю или мангал с конфорочной плитой, то кладку можно вести по голландскому принципу. Это означает, что перевязывать швы в рядах не обязательно.

Высший пилотаж: мангал-комплекс

Эта конструкция представляет собой комбинацию из следующих частей:

Плита.
Русская печь.
Дополнительная секция.

Ее можно назвать настоящим кулинарным цехом, собрать который способен опытный печник. Для новичков она является весьма сложной. Однако при наличии чертежа, ума, аккуратности и пунктуальности такая работа может даться и начинающим.

Каждую из частей этого изображенного на многих фото комплекса используют по-особенному.

Так, русскую печь с укороченным дымоходом можно топить слегка, а можно и даже по-черному. В обоих случаях она будет работать хорошо, несмотря на то, что имеет укороченный дымоотвод.

Чтобы готовить в ней барбекю, нужно закрывать зев горнила и открывать зев загнетки.

Печь-мангал с трубой Специалисты не рекомендуют перерабатывать загнетку под стандарты барбекю или мангала. Это потому, что конструкция русской печи разрабатывалась веками и любые небрежные изменения могут сделать печку плохой.

Более правильным выходом является изготовление портативного металлического барбекю или мангала, который можно будет легко ставить в загнетку. Блюда получатся хорошими, поскольку кирпичная кладка способна создать надлежащую тепловую инерцию. Кроме этого, свод загнетки будет выделять тепловое излучение, что сделает блюдо более вкусным.

Более интересной для строительства является дополнительная секция.

Она может служить:

Мойкой.
Казаном.
Казаном с мойкой.

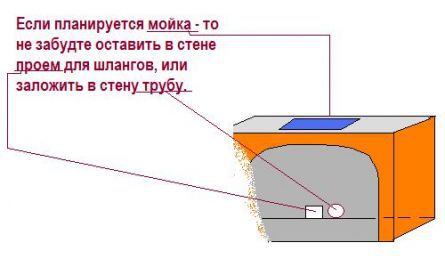

В первом варианте нет смысла строить эту секцию из кирпича. Достаточно найти тумбу и поставить ее у печки.

Лучший вариант – казан. Он предусматривает преобразование секции в топку, устье которой выводят в общий дымоход. Для удобства верх котла следует размещать на высоте, равной 80 см. Если он будет низко, нужно нагибаться. Это неудобно. Если слишком высоко — можно обжечься, прикоснувшись к казану. Практики советуют сделать двойной казан. Больший из них будет находиться над колосником, меньший — чуть дальше. В первом будет греться вода, во втором можно тушить овощи и мясо.

В третьем случае казан размещают над топкой, а мойка устраивается так, чтобы не обогревалась. Для этого между ней и казаном строят своими руками кирпичную перегородку.

Печь с коптильней и барбекю

Ее порядовок очень много. Также есть много видео с особенностями ее строительства.

Такая конструкция включает в себя:

Топку с размещенной над ней коптильней.
Мангал (находится посередине).
Плиту для варки.

Коптильню и топку разделяет чугунный лист. Для копчения мяса на этот лист ставят опилки. В коптильни можно проводить холодное и горячее копчение. Для первого мясо подвешивают в самом верху. Для горячего копчения куски мяса размещают внизу.

Часть с мангалом состоит из двух больших камер:

Одна для приготовления шашлыка.
Вторая для дров.

За мангалом находится общий дымоход, к которому ведут устья из топки под коптильней и топки под плитой.

poluchi-teplo.ru

Уличная печь для дачи своими руками: фото, видео

Содержание статьи:

С наступлением тепла жители городов едут на дачу, чтобы отдохнуть на природе, приготовить шашлык и другие блюда на костре. Для владельцев же частного сектора и дачников приготовление еды на воздухе давно стало привычным. Для этого отлично подойдет уличная печь, установленная во дворе. Такая конструкция долговечна и многофункциональна. Строительство печи можно заказать у специалистов, купить готовую заводскую модель или же сделать своими руками, следуя пошаговым рекомендациям мастеров.

Уличная печь

Назначение уличной печи

Кроме приготовления пищи на свежем воздухе, она станет помощником во многих делах:

консервировании овощей, ягод;
сушке грибов, фруктов;
копчении мяса, рыбы.

В ее приобретении много плюсов. Садовая печь не расходует газ или электроэнергию, так как работает на дровах или углях, ее расположение вблизи беседки сделает удобным прием гостей, ужин в кругу семьи, а интересный дизайн конструкции превратит ее в украшение усадьбы.

Тематический материал:

Самодельная садовая печь

Если вы решили сделать ее самостоятельно, стоит учесть, что:

Покупка качественного материала – гарантия долговечности прибора.
Лучше выбрать комбинированную печь. Это практичнее.
При выборе места будущей конструкции и проведении строительных работ важно соблюдать технику безопасности.
Точный расчет количества материалов позволит сэкономить деньги и сократить время всех процессов.

Виды уличных печей для дачи

Чтобы выбрать подходящий вам тип конструкции, предлагаем вашему вниманию краткое описание характеристик каждого из них.

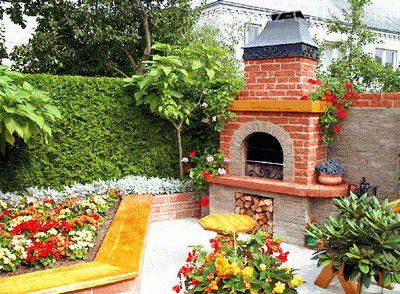

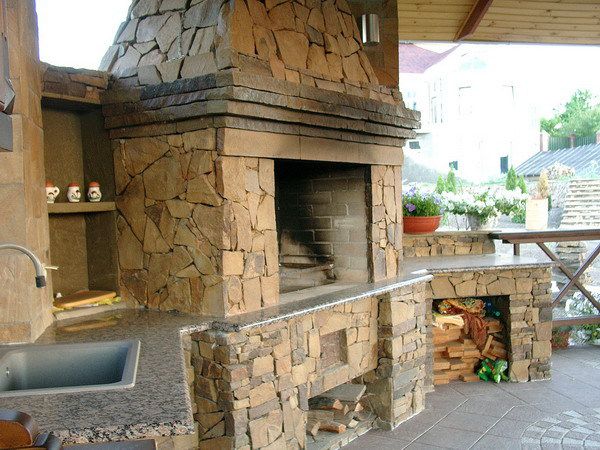

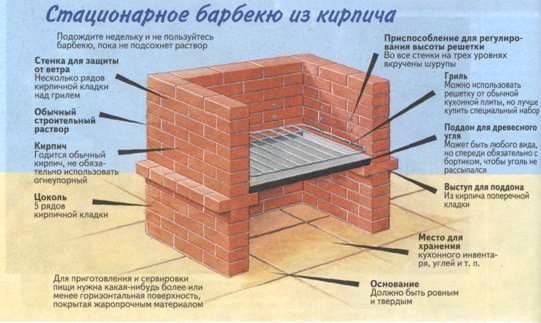

Барбекю

Популярный вид садовой печи. В классическом варианте создается из огнеупорного красного кирпича, недорогие делаются из металла, жаростойких смесей.

Обязательный элемент такой конструкции – арка или другое перекрытие, возвышающееся над стальной плитой. Она защищает продукты и огонь от воздействия внешней среды.

Фото: печь барбекю из блоков

К барбекю возможен подвод коммуникаций, установка разделочного стола, мойки, шкафов для кухонных принадлежностей.

Оптимальными размерами этого типа печи считается:

длина – 1,8 м;
ширина – 0,9–1 м;
высота с дымоходом – до 1,85 м;
количество рядов в высоту – 27.

Основные детали:

топка;
колосниковая решетка;
поддувало;
дымоход и прилегающие каналы;
площадка для блюд;
арочный свод;
металлический прут для копчения (устанавливается в дымоходе на усмотрение хозяев).

Мангал

Эта печь чаще всего соединяет в себе несколько варочных устройств. По принципу действия схожа с русской, но по размеру гораздо меньше. Шашлыки готовятся на верхней решетке. При этом печка полностью не растапливается, а мясо жарится на углях. Также в ней можно обустроить коптильную камеру. Для этого необходимо немного модифицировать дымоход.

Фото: мангальный комплекс

Опытные пользователи рекомендуют запускать полный цикл работы устройства. За счет равномерного жара, мясо на шампурах приготовится быстрее, а вкус его будет насыщеннее.

Средние размеры уличной печи-мангала:

ширина – 85–90 см;
площадь основы – 120–126 м2;
длина – 1,4 м;
высота от фундамента – 23–27 рядов.

В ней есть духовка, где можно печь хлеб, пироги, пиццу, тушить различные блюда с овощами, мясом.

Тематический материл:

Коптильня

Зачастую входит в состав печи-барбекю, мангала или целого варочного комплекса.

Главное требование к конструкции – низкий тепловой КПД (коэффициент полезного действия), много дыма.

Фото: мангал-коптильня из листового металла

В зависимости от вывода дымогенератора бывает 3 вида копчения:

холодное;
горячее;
полухолодное.

Дым не должен иметь в составе частиц продуктов сгорания топлива, гари, а при температуре от 35 до 500 С подвергать блюда этому типу обработки не рекомендуется, поскольку высока вероятность образования внутри камеры кислого конденсата. Пища, приготовленная без учета этих рекомендаций, будет не только испорчена, но и вредна для здоровья.

Камин

Эта непривычная для всех конструкция для отопления помещения может использоваться и во дворе. Уличный камин – универсальный комбинированный вариант барбекю и гриля, с решеткой и вертелом. Занимает немного места, поэтому подойдет к установке даже на маленьком дачном участке. В нем можно приготовить мясо или рыбу. В отличие от других печных конструкций имеет широкую топку.

Камин из камня

Заводские камины производятся из жаро-, влагостойких материалов. Их легко покрасить в нужный цвет, сделать огнеупорную облицовку.

Печь с варочной плитой

Простое и недорогое изделие для дачи – компактна. Работает на любом твердом топливе. В основе строительства печь-грубка. Сверху устанавливается чугунная или стальная плита, которая бывает:

Цельной. Исключает приготовление блюд на открытом огне. Используется для тушения, томления продуктов.
С отверстиями-горелками. С открытой крышкой еда получится жареной на костре, с закрытой – будет медленно вариться.

Фото: самодельная варочная печь

Минимальные размеры плиты – 40х40 см. Крепится на четвертом-пятом кирпичном ряду над топкой. Высота устройства с дымоходом – 1,2 м–1,5 м.

Русская печь

Уличный вариант предназначен только для приготовления блюд. Боковые стенки дополнительно утепляются, что уменьшает расход топлива и позволяет использовать конструкцию даже при первых морозах. Топливник вместе с подом размещаются строго горизонтально. При необходимости оснащается плитой под казан, духовкой.

Вариант русской печи для беседки

В русской печи получится вкусная выпечка, хлеб, мясо и тушеные овощи. Оформление в национальном стиле сделает ее изюминкой усадьбы, гордостью хозяев.

Как пользоваться тандыром

Тандыр имеет дымовую трубу, дымосборник. Над усеченным топливником размещается вытяжка с дверкой, в которую загружается топливо. Сгорает оно на колосниках. Продукты укладываются внутрь в сыром виде на стенки прямо над горловиной устройства. Можно выпечь лепешки круглой формы, мясо или рыбу.

Фото: стационарный тандыр из камня

В качестве материалов используется глиняный керамический кирпич, каменные блоки.

Кирпичи кладут вертикально или горизонтально, но в последнем случае стенки тандыра дольше будут сохранять тепло. Можно поставить в саду, вблизи беседки.

Плюсы многофункциональных варочных комплексов

Без знаний строительного дела такую конструкцию не возвести самому, поэтому лучше заказать ее чертеж и изготовление у специалистов или купить заводскую модель. Заводские печи обычно оснащают колесиками для удобного перемещения по участку.

Варочные комплексы содержат:

плиту под казан;
варочную поверхность;
мангал;
коптильную камеру;
гриль;
мини русскую печь.

Многофункциональный мангальный комплекс

Основное преимущество такого комплекса – одновременное приготовление нескольких разных по технологии блюд.

Интересен финский вариант – соединение барбекю и варочной поверхности. Эти конструкции компактные и недорогие.

Пошаговая инструкция строительства уличной печи из кирпича

Начало работ – составление проекта, где рассчитывается расход материалов, их общая стоимость и выбор места. К этапам строительства относят:

Заливку фундамента.
Кладку основы, поддувала, дымовых каналов.
Установку колосниковой решетки, топки.
Крепеж варочной поверхности.
Монтаж дымохода и фурнитуры.

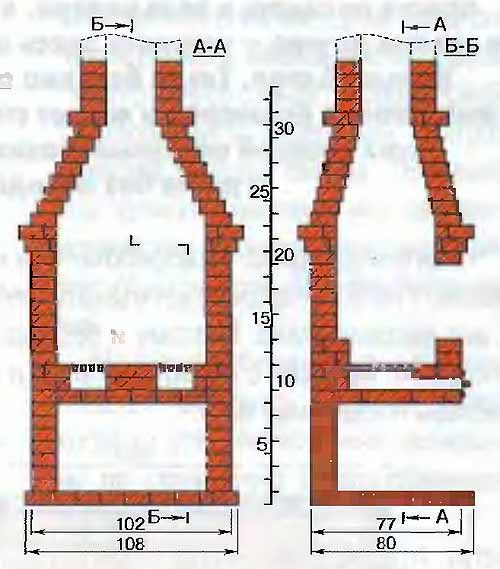

Схема кирпичной печи

Из материалов и инструментов нужно подготовить:

огнеупорный, облицовочный кирпич;
цемент;
глину;
песок;
щебень;
дверцы топки, поддувала;
болгарку с дисковыми насадками;
стальную трубу;
металлические стержни;
асбестоцементную плиту;
лопату;
уровень;
молоток;
кельту;
шнур для разметки.

Рассмотрим подробное описание каждого из этапов строительства.

Строительство фундамента

Под печь лучше заливать монолитный фундамент, предварительно разметив участок капроновым шнуром. При этом ширина территории должна быть на 10–15 см больше ширины кладки.

Вырывается яма глубиной до 50 см. Грунт утрамбовывается. Горизонтально устанавливаются стальные стержни. Засыпаются слоем щебня. Яма заливается раствором цемента и песка в соотношение 1 к 3.

Чтобы избежать трещин на фундаменте, его необходимо периодически поливать водой до полного высыхания.

Выкладываются 2 слоя шлакоблока. Сверху устанавливается асбестоцементная плита. Это поднимет высоту печи.

Другой вариант – монолит покрывается рубероидом для создания гидроизоляции основы.

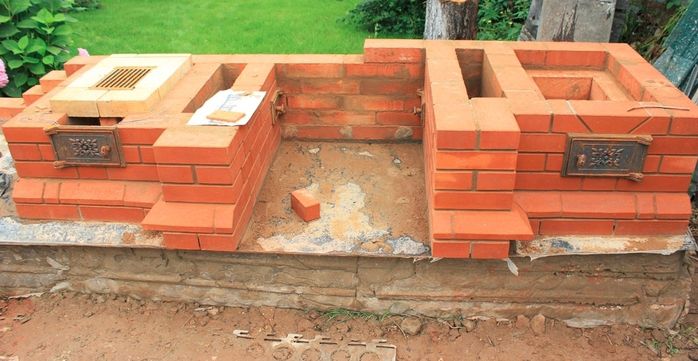

Кладка основания для печки

Кладка печи

Порядовку в первом ряду начинают с целого кирпича, каждый последующий – три четверти, половинки. Ровность кладки проверяется уровнем.
Во втором ряду устанавливается дверца поддувала, которая обматывается асбестовым шнуром. Предварительно в порядовку вкладывают железную проволоку 3 мм для крепежа дверцы.
Проем между кирпичом и дверкой должен быть не более 10 мм. Перекрыв поддувало, монтируют колосники.
Кладка проводится до высоты крепежа второй дверки. Размеры кирпича подгоняются болгаркой.
Верх печи накрывают каменной плитой. Если же необходима варочная поверхность, то лучше закрепить чугунную.

Кладка печи наглядно представлена на фото.

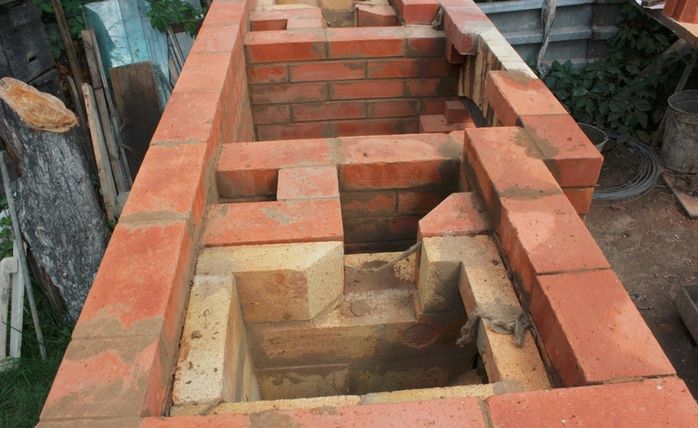

Фото: выкладываем 2 и 3 ряд

По желанию выкладывается арка из кирпича или камня.

Дымоход

Для его монтажа нужно учесть несколько важных рекомендаций:

Крепеж дымохода начинают выполнять по направлению от печи.
Наиболее удобна в установке модульная система, которую снаружи обкладывают кирпичом.
На стыках модули обрабатываются жаростойким герметиком для целостности швов.
Каждый элемент системы соединяется на глубину половины сечения трубы.
Стыки частей дымохода не должны проходить в перекрытии конструкции. К ним обеспечивается свободный доступ, чтобы при необходимости устранить засорение.
Рекомендуемое расстояние между кронштейнами при креплении модулей не менее 2 м.

Облицовка дымохода

Выход дыма делают и из стальной трубы. Крепят ее сзади печи и цементируют.

Как защитить печь от воздействия климатических факторов

В конце кладки кирпичные швы тщательно проверяются на целостность, затираются. Выявленные щели заполняются раствором.

Для эстетичного вида и продления срока службы устройство облицовывают огнеупорной плиткой, керамогранитом или натуральным камнем. Можно соорудить навес, что исключит попадание осадков на конструкцию.

Цены на заводские печи

Владельцам дач, загородных коттеджей стоит рассмотреть стационарные, мобильные покупные печи.

Стационарная уличная печь

Барбекю-печь из красного огнеупорного кирпича длиной 1,4 м, шириной топки 0,98 м, высотой 2,12 м, глубиной 1,3 м без учета монтажа обойдется в 78 тысяч рублей. Такая же конструкция из газобетона – в 55 тысяч. Цена кирпичной печи длиной и глубиной в 2 м, оснащенной разделочным столом и встроенной мойкой составит 105 тысяч рублей.

Изделие меньшей глубины, в 71 см. без дополнительных приспособлений и облицовки выйдет в 54 тысячи.

Самостоятельное строительство печи выйдет в разы дешевле. Независимо от выбранного типа конструкции, она порадует владельцев вкусными блюдами на костре, сделает теплыми и уютными вечера в кругу семьи, друзей.

выбор места и строительство фундамента, фото

Как сделать печь барбекю из кирпича своими руками Эпоха когда дачные 6 соток в основном были огородами, помогающими решить продовольственную программу в городах, канула в Лету. Наши бабушки умудрялись на небольших земельных участках собирать урожай, который кормил семью от четырёх до шести человек всю зиму. В настоящее время нет необходимости самостоятельно выращивать картофель и засаживать каждый клочок свободной земли морковкой или огурцами. Однако старые дачи никто не торопится продавать или бросать, более того, при малейшей возможности каждая семья старается приобрести свой загородный участок. Конечно, там то же у каждого есть свой огородик, ведь любовь к земледелию заложена в каждом из нас на генетическом уровне.

Как сделать печь барбекю из кирпича своими руками В основном наши загородные владения предназначены для отдыха, встреч с друзьями и возможности выбираться на свежий воздух хотя бы раз в неделю. Теперь наши дачные домики окружены цветами, декоративными растениями, сооружениями, беседками. После тяжёлой трудовой недели приятно попариться в баньке и посидеть с друзьями у огонька с шашлычком, а зимними вечерами рассматривать фото летнего отдыха.

Для этого многие строят на участке уличные печи своими руками. Они могут быть совсем маленькими: только с варочной поверхностью или только с мангалом, а могут представлять собой целый комплекс, совмещающий в себе и варочную поверхность, на которую можно установить казан, жаровню для барбекю и шашлыков, тандыр, коптильню, рабочую столешницу с мойкой и камин, который увидели на фото. Строительство такого большого комплекса лучше доверить профессионалам, особенно если нет навыков в кладке печей и, вообще, в кирпичной кладке.

Уличные печи

Место для возведения уличной печи или камина своими руками

Строительство уличной барбекю печи из кирпича своими руками Перед началом работ нужно определиться с местом расположения камина и печи. Обычно стараются сделать комплекс у одной из стен дома или беседки. При этом важно помнить, что рядом не должно быть деревянных строений, гаражей или мастерских в которых используются горючие и легковоспламеняющиеся материалы. Растения также могут пострадать от соседства с горячей печью или каминной трубой. Немало важным определить в какую сторону будет идти дым от мангала или камина, чтобы при неблагоприятной погоде он не разъедал глаза сидящим в беседке или на террасе.

Выбор материала

Если камин или печь будут уличными, то есть не находящимися внутри беседки, то, во-первых, необходимо будет соорудить над ними навес, а во-вторых, более ответственно подойти к подбору материалов. Обычно их делают из кирпича или натурального камня. Хотя в последнее время в продаже появились мангалы, изготовленные из армированного бетона с добавлением мраморной или гранитной крошки. Они представляют собой пакет готовых к сборке элементов, которые собираются на месте как конструктор, согласно прилагаемой конструкции.

Натуральный камень более долговечен, но требует особых навыков в работе с ним и специального оборудования. Учитывая большой вес камня, фундамент под такой мангал нужно будет делать основательным, на глубину промерзания почвы.

Для возведения уличного камина, печи или мангала чаще всего используют кирпич. Главной ошибкой является применение для этого тугоплавкого огнеупорного кирпича. В регионах, где в зимний период температура постоянно колеблется с положительной на отрицательную, он очень быстро выйдет из строя. Его лучше использовать в печах и каминах с постоянным использованием или в уличных печах при условии, что в зимний период его не будут использовать часто.

Лучше использовать красный полнотелый печной кирпич, но на практике применяют и пустотелый и белый силикатный в качестве отделочного или облицовочного.

Для кладки каминов и печей лучшим считается раствор с содержанием глины. Её нужно предварительно замочить в воде, тогда она станет более пластичной. Для занятых людей в продаже есть специальные строительные смеси для кладки уличных печей.

Фундаменты

Уличная печь своими руками Обычно уличные камины редко совмещают со всем комплексом и устанавливают отдельно в укромном уголке сада, где можно без суеты и лишнего шума уединиться для беседы или чаепития. Поэтому вес строения будет небольшим и устройство особого фундамента под него не нужно. Достаточно будет котлована глубиной до 60 см, засыпанного гравием, с устройством поверх него монолитной армированной плиты толщиной 100-150 мм.

Такой же фундамент подойдёт для небольших печей и мангалов.

Для постройки полного комплекса необходима будет заделка фундамента на глубину промерзания с обязательным армированием. В местах с пучинистыми грунтами фундамент под печь и мангал должен быть заложен ниже точки промерзания и иметь расширяющуюся книзу форму. Ошибка в возведении основания может привести к разрушению всего сооружения в течение 2-3 лет.

Возведение уличных каминов своими руками

Как любой стационарный очаг уличный камин будет иметь:

топку для закладки дров;
корпус камина;
фундамент;
дымоход камина.

Как сделать печь барбекю из кирпича своими руками Иногда в проект такого камина могут включаться встроенные места для сидения и для хранения дров. Выбрать модель камина можно по большому количеству фото в интернете.

При выкладывании топки очень важно выложить её внутреннее пространство огнеупорным шамотным кирпичом, а в раствор добавлять высокотемпературную смесь (лучше использовать специальные составы для уличных печей). После выкладывая топки, стоит приостановить дальнейшие работы на 1-2 дня, чтобы раствор хорошенько высох и набрал необходимую прочность.

После этого можно установить готовую трубу и обложить её кирпичом или выложить дымоход самостоятельно. Важно не забыть сделать полку, чтобы уменьшить обратную тягу. При установке каминной плиты нужно обязательно пользоваться уровнем, чтобы быть уверенным в том, что она встала ровно.

Отделка уличного камина своими руками может быть выполнена как облицовочным кирпичом или декоративным камнем, так и с применением специальной штукатурки. Между завершением всех типов работ и началом эксплуатации должно пройти не менее трёх дней.

Возведение уличных печей своими руками

На готовый фундамент укладывается два слоя гидроизоляции.

Теперь можно приступать к самой печи:

кладку следует выполнять ряд за рядом начиная с целого кирпича. Все последующие ряды должны идти со смещением на три четверти или в половину кирпича;
заканчивая каждый ряд кладки нужно проверять геометрию сооружения: горизонтальность поверхности и вертикальность углов;
после первого ряда устанавливаем дверь поддувала, плотно обкладывая её базальтовой ватой или асбестовым шнуром. Это нужно для того, чтобы горячей металлической дверце было куда расширяться. Чтобы зафиксировать положение дверцы, с помощью проволоки крепим её в подрядовке;
далее, выкладываем печь своими руками по порядовке;
верх печи можно перекрыть каменной плитой с отверстием под плиту или просто изготовить из металла. При подборе конфорки следует определиться каких размеров будет самая большая кастрюля которую будут использовать. Если убрать несколько колец. то в отверстие можно будет вставить казан для приготовления плова или овощного рагу;
после этого можно приступать к монтажу дымохода. Для упрощения работ лучше воспользоваться модульным дымоходом, стыки его соединяются хомутами и не должны находиться в перекрытии.
после завершения монтажных работ, печь можно оштукатурить и использовать для отделки изразцы или декоративный камень, а можно облицевать кирпичом или натуральным камнем. Идеи можно подсмотреть на фото в интернете или интерьерных журналах.

Не нужно бояться, что не получится сделать все самим, без привлечения профессионалов. В настоящее время очень много информации, в которой подробно описаны все шаги возведения каминов и печей с фото и видео. Главное, иметь большое желание, верить в успех, а помощников можно найти всегда.

pechi.guru

Уличная печь своими руками: хитрости и секреты.

Если будет построена уличная печь своими руками, то удастся сэкономить не только время, но и деньги. Одним из этапов строительства коттеджей, садовых и дачных домиков выступает возведение камина, наличие которого уже ни у кого не вызывает особого удивления. Для разнообразия такого устройства специалисты рекомендуют присмотреться к уличным печам — интересной альтернативе известного всем камина. При желании можно соорудить целые комплексы, которые будут содержать и печку, и мангалы, и барбекю, и коптильни.

уличная печь

Зачем нужны мангалы на улице

Среди главных преимуществ уличной дровяной печи и открытых барбекю выделяют:

украшение придомовой территории, дачного участка;
возможность приготовления пищи, консервации свежесобранных овощей и ягод, сушки фруктовых запасов, грибов;
удобство использования во время отдыха на природе в кругу близких и друзей;
сохранение полезного пространства внутри дома.

Прежде чем приступить к строительным работам, важно узнать, как делать уличный мангал своими руками и решить вопросы технического характера, в т. ч. по дизайну и сборке конструкции. Заранее нужно составить и проект уличной печи, в частности обязательно потребуется схема. Она должна содержать определенную информацию, например, на ней должна быть обозначена порядовка уличной печи. Это все нужно делать заранее, перед тем, как сложить печь.

Уличные печи и барбекю должны быть функциональными и практичными, служить долгие годы, обеспечивая безопасность эксплуатации, при этом строительство их должно обойтись максимально экономично. Есть разные вариации данной конструкции, например уличная печь под казан или совмещенная с коптильней.

Материалы для строительства

Большой ассортимент продукции на строительном рынке позволяет решить вопрос о подборе материалов для кладки уличной печи, возводимой своими руками. Так, варочные печи можно сделать из газобетонных блоков либо огнеупорного кирпича. Именно эти материалы способны в полной мере удовлетворить запросы застройщика для установки уличной печи из кирпича (или любого другого материала) и мангала во дворе. Более простым вариантом установки уличной печи своими руками считается приобретение уже готовой модели, изготовленной из металлического или чугунного каркаса. Такой выбор потребует дополнительных расходов, но он подходит для тех, кто не располагает временем на проведение монтажных работ или же не знает, как сделать уличную печь с коптильней и другими функциями самостоятельно.

Газобетон, будучи самым дешевым материалом, существенно уступает кирпичной кладке с высокими огнеупорными свойствами внешней привлекательностью. Уличный мангал из блоков нуждается в финишной облицовке.

Для людей, готовых выложить лишние деньги за уже готовую к сборке печную конструкцию, предлагается много интересных решений. Например, можно приобрести готовую печь барбекю. В данном случае есть и положительные моменты:

высокая скорость получения готовой к эксплуатации печи;
простота монтажа устройства — справиться с работой по прилагаемой производителем инструкции сможет даже новичок, достаточно только иметь специальный клей и весь комплект изделия.

Единственной сложностью использования готовой уличной печи или гриль барбекю является то, что корпус топки все равно придется делать самостоятельно.

Несмотря на видимое удобство применения готовых вариантов, подобрать удовлетворяющие по всем параметрам уличные барбекю или варочную печь не так-то просто. Учитывая это, опытные мастера рекомендуют выделить свободное время и построить уличное барбекю своими руками. В этом есть несомненные преимущества, пренебрегать которыми не стоит, поскольку можно значительно сэкономить на собственном комфорте. Например, уличная печь для дачи из кирпича или любого другого материала будет иметь размеры, строение корпуса и облицовку, которые полностью соответствуют дизайну частного дома или дачи.

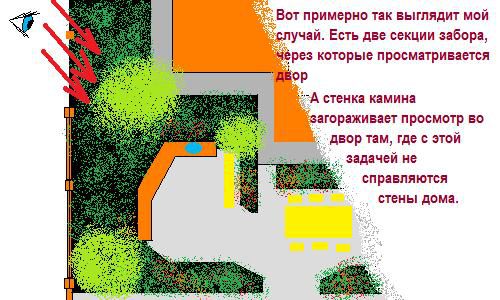

Выбор места для возведения конструкции

Когда вопрос о том, что это будет за конструкция, например финская уличная печь или русская, из кирпича или металла, решен, можно приступать к выбору места выполнения работ. При наличии уже готового коттеджа установка печи или барбекю для дачи требует соблюдения ряда правил и требований пожарной безопасности:

Закладывается конструкция рядом с зоной отдыха, например около веранды или террасы. Если ни того, ни другого на участке нет, то необходимо продумать вариант строительства навеса и монтажа скамеек. Универсальная уличная печь от этого только выиграет.
Размер конструкции определяется хозяином дома в зависимости от финансовых возможностей и запросов. Однако если это просто мангал из кирпича, то слишком большим его делать не стоит.
Во избежание проникновения дыма в жилые помещения уличная русская печь или другая ее вариация должна сооружаться с подветренной стороны участка, при этом нужно избегать мест рядом с кустами и ветвистыми деревьями, на состояние которых негативно сказывается воздействие высоких температур.
Уличные печи для дачи своими руками не следует закладывать близко к постройкам из быстровоспламеняющихся материалов.
Участок вокруг печки для приготовления пищи на расстоянии нескольких метров обкладывается плиткой либо заливается бетоном.
Для удобства рекомендуется сделать дорожку к жилым постройкам и установить уличное освещение, что позволит любителям вечернего и ночного отдыха с комфортом добраться из беседки, где расположена простая уличная печь для готовки еды или копчения, до дома.

Подготовительные работы перед строительством

Возведение любых объектов, в т. ч. и уличного мангала или печи, начинается с составления подробного плана предстоящих работ, поэтому изначально создается чертеж со всеми элементами будущей постройки. На данном этапе важно выбрать место расположения, определиться с вариантом дизайна и габаритами печи, составить чертежи. Все это необходимо для грамотного расчета нужных материалов и сокращения времени на возведение конструкции, иначе уличная печь из кирпича будет слишком дорогой.

Избежать проблем при монтаже печи и ее обслуживании можно, выбирая только качественные материалы и строительные смеси, особенно если это построенная печь для казана или дровяная.

По опыту печников можно говорить о целесообразности использования нового кирпича, не применяемого ранее в работе, что поможет существенно сократить расход цемента и увеличить прочность кладки печи с мангалом или другой конструкции в целом. Б/у кирпич может использоваться в качестве экономичного варианта, но только для обустройства внутренней конструкции печи или барбекю для дачи, пройдя предварительно тщательную зачистку от сажи, раствора и других старых смесей.

Правила приготовления раствора

Перед тем как построить печь на даче, готовят раствор. Немаловажным обстоятельством считается его консистенция — масса должна получиться пластичная, не жидкая. Если вы строите уличную печь своими руками с применением глины, то в нее добавляется песок. Для строительства печи с казаном или коптильней подходит не вся глина, а только соответствующая по степени жирности.

Для проверки следует приготовить имеющуюся глину и песок по 1 л каждого компонента. Масса тщательно перемешивается, и из нее катаются шарики 5 мм в диаметре. Как только они высохнут, их бросают с высоты 1 м на твердую поверхность. По тому шарику, который не потрескался и не разбился, можно судить о высоком качестве раствора и правильной пропорции составляющих компонентов.

Глина требует предварительного замачивания в воде на 2-3 дня. После процедуры раствор тщательно перемешивается, удаляется мусор, разминаются комочки до образования однородного состава. Строители рекомендуют для лучшей консистенции готовой массы просеивать сухие смеси ситом с ячейками сечением не более 1,5 мм.

Необходимые инструменты

Набор инструментов и материалов, необходимых для строительства печи и мангалов, очень простой и может быть закуплен в любых строительных магазинах. Это:

Газобетонные блоки или огнеупорный кирпич — основные материалы для строительства печи на даче своими руками, расход которых рассчитывается по чертежу.
Облицовочный материал.
Глина и песок в нужной пропорции — требуется для приготовления раствора на будущую кладку.
Цементная смесь для заливки фундамента под уличную печь.
Дверцы на поддувало и топку.
Строительные инструменты для замеров — уровень, шнур для нанесения разметки.
Инструменты для монтажа — лопата, шпатель, кельма.

Инструкция кладки уличной дровяной печки своими руками

Как только все приготовления по разработке чертежа и закупки материалов для того, чтобы была построена русская печь своими руками или мангал с крышей, будут завершены, можно приступать к очистке стройплощадки от мусора и выравниванию поверхности. С помощью данной инструкции может быть построена уличная печь-мангал-коптильня из кирпича своими руками. Далее следует монтаж конструкции в несколько этапов.

Первый — сооружение фундамента.

Дачные уличные печи имеют основу, которая должна быть прочной и мощной, способной выдерживать нагрузку постройки.

Разметка выполняется при помощи шнура так, чтобы ширина замеров превышала ширину каркаса печки на 10 см.
Далее выкапывается яма по размерам фундамента на глубину порядка 50 см.
На дно ямы насыпается щебень или битый кирпич, все утрамбовывается.
Заливается бетонная смесь, для приготовления которой смешивается цемент М300 и песок в пропорции 1:3 соответственно.

Второй этап — выполнение кладки:

Для обеспечения гидроизоляции готового фундамента используют рубероид.
Затем можно начинать строительство самого каркаса печи. Первый кирпич первого ряда должен быть цельным, второй — половинный или ¾. Ко второму ряду приступают только после завершения первого с проверкой параллельности кладки к уровню земли уровнем.
Далее крепится поддувальная дверца, края которой для дополнительного уплотнения обматываются огнеупорным асбестовым шнуром.
Порядовки должны содержать проволоку диаметром не менее 3 мм, к которой в будущем будет крепиться дверца. За счет нее обеспечивается надежное скрепление. Проволока прокладывается в борозде кирпича, предварительно высверленная болгаркой. От дверцы до кладки должно быть расстояние не менее 10 мм для того, чтобы при нагревании металлические изделия не соприкасались с кирпичом. Специалисты не рекомендуют заменять проволоку пластинами из металла по причине неудобства крепления к ним дверцы, если это чугунная печь. Обычная сварка не может использоваться для соединения металлических деталей к чугунным элементам. Об этом нужно позаботиться еще до того, как проекты будут одобрены.
Как только поддувало будет перекрыто, осуществляется монтаж колосников. Для этого выполняются отверстия в каркасе так, чтобы колосник не выпирал за ряд кладки сложенных кирпичей.
Ряд кладки до второй дверцы при необходимости монтируется из подрезанных болгаркой бесплатных кирпичей.
В завершении конструкция накрывается плитой из камня или металла — она служит в качестве варочной поверхности.

Затем следует монтаж трубы дымохода. Печь на улице оптимально должна содержать модульный дымоход, выступающий долговечной конструкцией, не требующей особых навыков при строительстве, что очень важно, если раньше хозяин не делал этого никогда. Со строительством уличных печей можно справиться, придерживаясь следующих рекомендаций:

дымоход возводят только с поверхности печи, даже если она с тандыром;
все модули плотно монтируются друг к другу;
соединительные элементы кладутся так, чтобы в тот момент, когда будет использоваться уличная печь-камин, можно было свободно их почистить;
не допускаются стыки в стене или перекрытии;
кронштейны устанавливаются на расстоянии 2 м друг от друга;
дверца может быть чугунной либо стеклянной (во втором случае появляется возможность наблюдать за огнем во время использования).

Для изолирования стыков могут использоваться хомуты либо термостойкий герметик.

На заключительном этапе, когда собранная конструкция с казаном своими руками будет полностью готова, остается построить беседку, где одна из стен будет представлять собой мини-печь. Для придания внешней привлекательности садовые печи можно облицевать плиткой или штукатуркой.

Таким образом, если есть многофункциональная металлическая или кирпичная варочная печь, сделанная своими руками (для этого могут подойти и подручные материалы, например использованный кирпич или железный каркас) придомовую территорию или дачный участок удастся полноценно использовать для отдыха. Интересные варианты конструкции каминного комплекса могут стать красивым декоративным оформлением свободной площади рядом с частным домом за сравнительно небольшие деньги.

domolist.ru

Как сделать уличный мангал из кирпича своими руками

Процесс приготовления шашлыка на обычном железном мангале хорошо известен всем. Но при ветреной погоде или во время внезапно начавшегося дождя жарить мясо становится проблематично, а то и невозможно. Куда удобнее делать шашлык или барбекю на стационарном кирпичном мангале, расположенном под навесом. В этом случае внезапные капризы погоды не испортят ваши планы. В данном материале будет рассказано, как сделать уличный мангал из кирпича своими руками.

Схемы стационарных мангалов из кирпича

Отличия очагов, расположенных на открытом воздухе, от традиционных кирпичных печей состоят в следующем:

стационарный очаг

мангал или барбекю строится с целью создания комфортных условий приготовления различных блюд на открытом воздухе;
конструкция уличного мангала гораздо проще, а требования к материалам не столь высоки;
простую кирпичную уличную печь сможет сложить у себя дома или на даче практически каждый домовладелец;
габариты и устройство мангала выбираются произвольно в зависимости от пожеланий и возможностей хозяев дома.

мангал для частного дома

Все эти особенности, да еще устройство фундамента во дворе, несколько упрощают выполнение работ по кладке мангалов, немногим сложнее строить уличные садовые печи. Последние представляют собой небольшие печные комплексы, где можно не только жарить шашлык, но и готовить разнообразную пищу. Но для начала мы рассмотрим самый простой вариант стационарного мангала, не требующий даже раствора.

уличная садовая печь

Строение, изображенное на фото, возводится буквально за полчаса на любой ровной площадке. Чтобы сложить 4 опоры, подойдет любой кирпич, лишь бы он был ровный. Высота опор – произвольная, под свой рост, чтобы удобно было кухарить. Затем сверху кладется плита, желательно из огнестойкого материала, например, бетона или минерита. Далее, укладывается дно из красного кирпича (можно пустотелого), а следом возводятся стенки по обычной технологии с перевязкой.

Такая конструкция хороша тем, что не требует раствора, быстро возводится и переносится с места на место. Кроме того, высота и размеры мангала – на ваше усмотрение, но в разумных пределах, чтобы строение было устойчивым. Не забудьте на кирпичное дно установить металлическую жаровню, а в кладке делать небольшие щели для доступа воздуха.

Подобного рода небольшой мангал можно построить и на растворе, приладив сверху металлический дымосборник в виде зонта. Благодаря этому дым во время готовки не будет развеиваться в разные стороны и попадать вам в лицо. Ниже представлена схема мангала из кирпича с перекрытием бетонной плитой и вытяжным зонтом:

чертеж кирпичной печи

Трудность при возведении данной конструкции одна – заливка бетонной плиты. Но при наличии в домашнем хозяйстве небольших обрезков фанеры или OSB, да деревянных брусков вопрос решается достаточно быстро. Из брусков делаются стойки, а из фанеры – щиты опалубки. Чтобы из бетона не вытекало молочко, а фанера не размокла, перед заливкой внутреннюю часть опалубки надо накрыть полиэтиленовой пленкой. Туда же надо поместить сетку из арматуры диаметром 10—12 мм. На рисунке показана схема устройства опалубки и порядовка мангала:

устройство опалубки мангала

Дымосборник изготавливается из оцинкованной кровельной стали и крепится наверх мангала. Разжигать огонь прямо на бетонной плите не рекомендуется, для этой цели лучше приспособить металлическую жаровню.

кирпичная кладка садовой печи

Уличные печные комплексы

Следующий вариант – это печь-барбекю с дымоходной трубой и дополнительными шкафчиками для кухонной утвари. Устье топливника и проемы для шкафчиков задуманы с арочными сводами, ниша-дровник – с обычным перекрытием из кирпичей, уложенных на стальные уголки. Ниже показаны чертежи для мангала из кирпича и порядовки для его возведения:

печь-барбекю с дымоходной трубой

Как видно из порядовок, внутренняя часть топливника выкладывается из шамотного кирпича, а значит, не требует отдельной жаровни. Высота дымохода – произвольная, зависит от местонахождения печи и высоты навеса над ней.

порядовка из шамотного кирпича

Последний вариант, что мы хотим представить, — это более сложная в исполнении уличная печь для дачи. Тут понадобится некоторый опыт и знание печного дела. Печь предназначена не только для приготовления шашлыков, но и для готовки пищи, поскольку снабжена варочной панелью. В данном случае устройство уличной печи предусматривает наличие дымооборота и требует большего количества материалов и фурнитуры:

кирпич керамический полнотелый – 450 шт.;
кирпич красный пустотелый – 180 шт.;
кирпич шамотный – 201 шт.;
цемент марки 400 – 200 кг;
шамотная глина – 40 кг;
песок – 0.1 м3;
уголок 40 х 40 мм – 4 м;
плита чугунная 710 х 410 мм;
дверка топливника 410 х 410 мм – 1 шт.;
задвижка – 1 шт.;
дверца для прочистки 140 х 140 мм – 1 шт.

разрез печи из варочной панелью

Здесь также внутренние части печи, подвергающиеся воздействию открытого пламени или высокой температуры, выкладываются шамотным кирпичом. Приступать к подготовке и строительству надо, изучив чертеж кирпичного мангала, где показаны разрезы печи и ее порядовки:

схема кирпичной порядовки садового мангала

Необходимые материалы для строительства

В нашем случае главным строительным материалом является кирпич. При возведении простых мангалов требования к нему невысокие. Камера, где планируется разместить жаровню, должна быть выполнена из красного керамического кирпича, можно даже пустотелого. Что касается нижней опорной части, то здесь выбор материала – целиком на ваше усмотрение и возможности. Задача этой части – поддерживать конструкцию, воздействию высокой температуры она не подвергается, а значит, может быть выполнена из любого подходящего материала.

Если простой уличный мангал из кирпича, сделанный своими руками, имеет неказистый вид, то его всегда можно оштукатурить или обложить недорогим керамогранитом, но только после того, как кладочный раствор высохнет окончательно.

Другое дело – кирпичные уличные печи. Здесь надо соблюдать все правила печного искусства и материал использовать качественный. Для строительства понадобится полнотелый красный кирпич без трещин и повреждений, то же касается и шамотного камня. Раствор следует применять только песчано-глиняный в пропорциях 1 : 1, а для огнеупорной кладки – раствор из шамотной глины. Такие строительные смеси в сухом виде имеются в продаже.

Совет. Для кладки простых мангалов в песчано-глиняный раствор можно для прочности добавить 20% цемента М400.

шаблоны для арочных сводов печи

Любая садовая печь или мангал устанавливается на прочное основание, поэтому надо запастись песком, цементом и щебнем для устройства фундамента. Не забываем и об инструментах, необходимых для кладочных работ, а для арочных сводов понадобятся специальные шаблоны – кружала. Их можно вырезать из гипсокартона.

устройство кружала из гипсокартона

Заложение фундамента

Устройство основания – дело достаточно сложное и требующее геологической разведки состава грунтов. Но к возведению очага во дворе надо подойти немного проще и с меньшими затратами. Универсальный рецепт — это железобетонная плита. Ее заливка выполняется в такой последовательности:

выкопать яму глубиной 30 см и размером на 10—20 см больше, чем будущий стационарный мангал;
утрамбовать дно и засыпать щебнем на 15 см;
установить опалубку, выступающую над уровнем земли на 10 см;
укрыть яму вместе с опалубкой полиэтиленовой пленкой;
связать сетку из арматуры диаметром 12—14 мм с ячейками 150 х 150 мм. Уложить ее на дно ямы поверх пленки, подложив подставки;
приготовить бетон в пропорциях 1 часть цемента / 3 части песка / 7 частей щебня средней или мелкой крупности и уложить его в опалубку;
после схватывания плиту накрыть пленкой и выждать 28 дней до полного затвердевания.

закладка фундамента под барбекю

Перед тем как сделать мангал, поверхность фундамента надо застелить 2 слоями рубероида, обеспечив гидроизоляцию строения.

гидроизоляционные работы

Заключение

Если выбирать мангалы для дачи или дома несложной конструкции, то их строительство не составит большого труда. Что касается уличных печей, то здесь придется затратить время и силы, зато и результат выглядит куда лучше и практичнее.

cotlix.com

Печь барбекю своими руками - пошаговая инструкция!

Любите готовить шашлыки и другую пищу на свежем воздухе, но до сих пор не имеете собственного барбекю? Предлагаем вам прямо сейчас исправить сложившуюся ситуацию! Изучив следующую инструкцию, вы узнаете, в какой последовательности выкладывается полноценная садовая печь, а представленные схемы помогут вам досконально разобраться во всех нюансах технологии.

Печь барбекю своими руками

Содержание статьи

Материалы для строительства уличной печи

НаименованиеСредняя плотность, кг/м3Пористость, %Марка морозостойкостсиКоэф. теплопроводности, Вт/м*СМарка прочностиЦвет

Кирпич полнотелый	1600-1900	8	15-50	0,6-0,7	75-300	красный
Кирпич печной шамотный	1700-1900	8	15-50	0,6	75-250	от светло-желтого до темно-красного

Начните с подготовки материалов. Вам понадобится:

бетон. Его нужно не особо много, поэтому можете приготовить самостоятельно;
доски для сооружения опалубки. Отлично подойдет необрезная доска;
арматура. Нужна для упрочнения фундамента. Можете использовать ненужные металлические изделия – обрезки швеллеров, толстой проволока, полоски стали и т.п.;
обрезные доски. Из таких досок вы соорудите опалубку для бетонной стяжки под столешницу;
кирпичи. Понадобятся простые керамические и огнеупорные изделия;
железная труба диаметром порядка 150 мм;
материал для гидроизоляции фундамента. Обычно применяется рубероид;
смеситель;
раковина. Для садовой печи лучше всего подойдет металлическая мойка;
резиновый шланг.

Необходимое количество исходных материалов подбирайте в соответствии с выбранными габаритами будущей печи.

Обустройство фундамента для печи барбекю

Обустройство фундамента

Печь будет иметь сравнительно небольшую массу. Ее отлично выдержит армированный фундамент толщиной порядка 20 см. Для заливки оптимально подойдет бетон М100.

Первый шаг. Разметьте площадку под фундамент. Делайте это с помощью колышков (металлических прутков, обрезков труб) и бечевки (шнура, веревки и пр.).

Второй шаг. Выройте котлован по периметру основания. Рекомендованная глубина – порядка 30-35 см. Обязательно сделайте 5-сантиметровый запас по ширине ямы.

Третий шаг. Засыпьте дно углубления песчано-гравийной смесью и тщательно ее уплотните.

Четвертый шаг. Сделайте опалубку. Чтобы было удобнее, предварительно соберите из досок щиты шириной 30-35 см. Длину подбирайте по размерам сторон основания. Элементы опалубки установите по периметру котлована.

Пятый шаг. Уложите арматуру в опалубку. Лучше всего использовать стальные прутки диаметром 1 см.

Шестой шаг. Залейте бетон.

Приступать к дальнейшим работам можно через 3-4 дня после заливки фундамента.

Кладка печи

Уложите на фундамент двойной слой рубероида. Он возьмет на себя функции гидроизоляции и обеспечит надежную защиту стенок садовой печи от влаги из грунта.

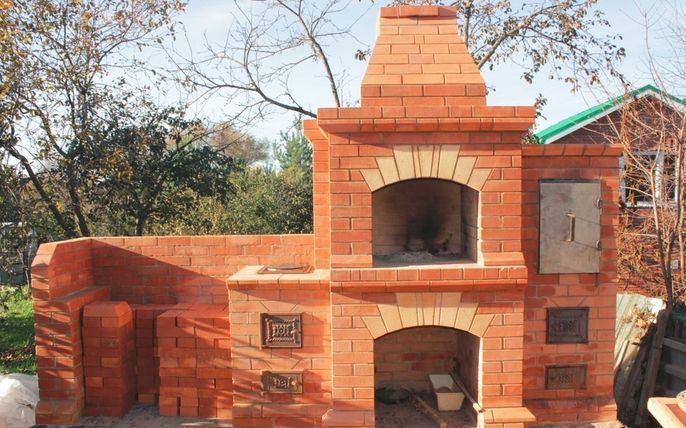

Пример строительства барбекю

Выберите форму проемов барбекю. Если вы хотите делать прямоугольные проемы, подберите материал для обустройства перемычек. Подойдет железный уголок. Если же проем будет оформлен в виде арки, заранее сделайте шаблон для выкладывания свода. Для изготовления шаблона используйте доски.

Кладка печи

Шаблон из досок для арки

Как сделать арку

Пример строительства барбекю

Разобравшись с вышеописанными нюансами, приступайте к кладочным работам. Вид кирпичей, узоры, всевозможные вставки и прочие декоративные решения остаются на ваше усмотрение. В рассматриваемом руководстве печь выложена в стиле, подобном оформлению дома.

Пример строительства барбекю

Выложите нижний ярус. Кладку стен выполняйте в полкирпича, не забывая оставлять проемы. Для скрепления кирпичей используйте цементный раствор. Выложите стены 60-сантиметровой высоты, если планируется обустройство арочного проема, либо же на высоту 80 см, в случае если вы решили делать проем прямоугольной формы.

При подобной высоте проема и паре-тройке рядов кирпича сверху рабочая столешница будет находиться на метровом расстоянии от основания, что является самым удобным для работы вариантом. Если ваш рост заметно отличается от среднестатистических показателей, скорректируйте высоту стола под свои нужды.

Если вы решили делать прямоугольный проем, положите металлический уголок на последний ряд кладки в соответствии со схемой, а затем выложите стены печи по периметру. При желании же обустроить проем арочной формы, предварительно установите шаблон для кладки свода.

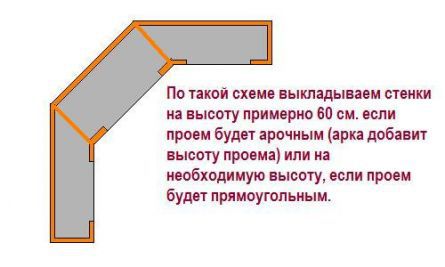

Высота стенок

Если будет устанавливаться мойка, на этом же этапе уложите в стену печи трубу. Через нее вы пустите шланги водопровода.

Выложите стены на желаемую высоту. В рассматриваемом примере высота стенок составляет 0,9 м. Верхний ряд кладки сделайте с незначительным выступом наружу. Благодаря этому внутри образуется ступень, позволяющая установить опалубку для заливки стяжки.

Чтобы кладка прошла успешно, осуществляйте ее с соблюдением следующих правил:

швы должны иметь равную ширину;
высота проемов должна быть такой, чтобы между их верхними краями и столом поместилось минимум 2 ряда кладки;
проем арочной формы необходимо оформить с одним центральным кирпичом.

Завершив обустройство нижнего яруса, займитесь подготовкой основы для топки и стола. Сделайте стяжку. Опалубку для бетона кладите на обустроенную ранее ступеньку внутри печи. Доски нарежьте по габаритам пролета. Если будет устанавливаться мойка, оставьте в бетонной стяжке пространство для ее размещения. Делается это очень просто. Надо лишь не закладывать участок для установки раковины. Обложите его еще одной своеобразной опалубкой, зафиксированной с помощью распорок.

Залейте стяжку и оставьте ее на трое суток. Спустя указанное время демонтируйте опалубку проема для раковины.

Покройте столешницу материалом на свой вкус. К примеру, замечательно подойдут цельные плиты мрамора – это одновременно красиво и удобно.

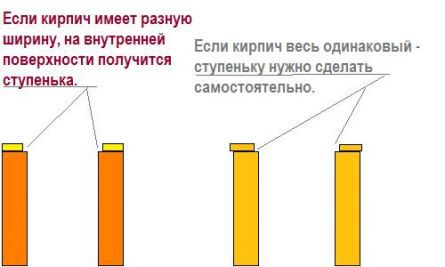

Схема устройства ступеньки под столешницу из кирпича фагота и обычного

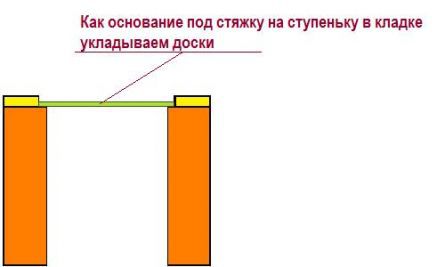

Деревянные доски в качестве подложки под бетонную стяжку

Фото бетонной стяжки под столешницу без мойки

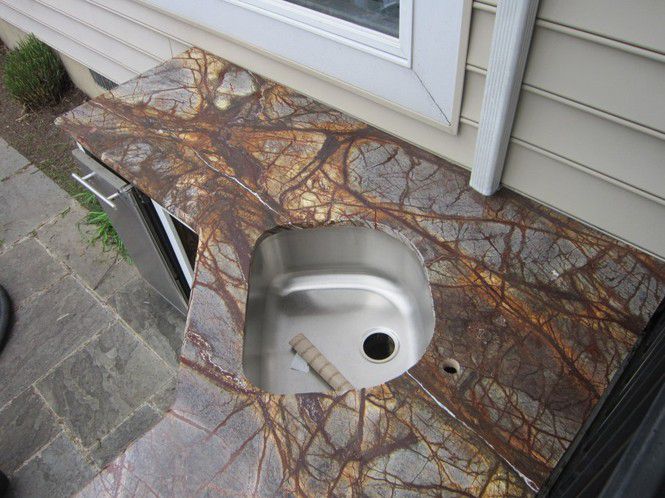

Уличная столешница для барбекю

Если планируется мойка, не забудьте оставить под нее проем в стяжке

Второй ярус печи барбекю состоит из топочного отделения и стенок, закрывающих участок от любопытных взглядов с улицы. С перегородками все предельно просто – это обыкновенные сплошные стенки, выложенные в половину кирпича. Если хотите, можете и вовсе отказаться от их обустройства. Порядок же возведения топки заслуживает отдельного внимания.

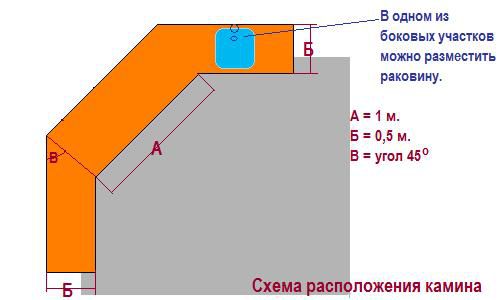

Как правильно обустроить мойку

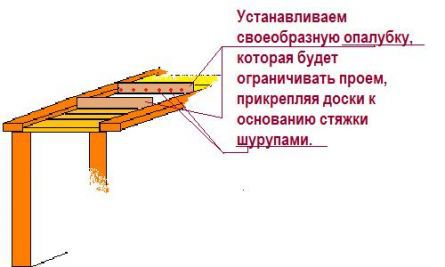

Опалубка под мойку в камине своими руками

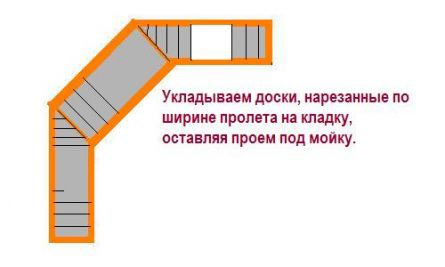

Схема укладки досок в качестве опалубки под бетонную стяжку

Обустройство топки

Топка печи имеет двухрядную конструкцию: внешний ряд выкладывается из обычного керамического кирпича, внутренний – из огнеупорного материала.

Пример строительства барбекю

Кладку топки ведите стандартным способом. Рекомендованные параметры следующие:

высота топочного проема – 7 рядов плюс арка либо же 9 рядов в случае обустройства проема прямоугольной формы;

глубина топки – около 600 мм;
ширина – порядка 700 мм.

Выложив проем топочной камеры, достройте сверху пару дополнительных рядов кладки и переходите к обустройству дымоотводящей трубы.

Для перехода на необходимую ширину дымохода последовательно уменьшайте длину стен топочного отделения. Заднюю и переднюю грани нужно укорачивать на полкирпича в каждом следующем ряду. Боковые же стенки следует уменьшать на 25% ширины кирпича. По такой схеме нужно выложить порядка 7 рядов. Затем можно начинать заниматься обустройством дымоотводящей трубы. Она должна иметь прямоугольную форму. Рекомендованная высота конструкции – 12-14 рядов.

Пример строительства барбекю

На этом камин готов. Чтобы в процессе выполнения этого этапа не возникло никаких проблем, соблюдайте следующие рекомендации:

не делайте топочный проем чересчур высоким. Достаточно 7-9 рядов. В противном случае тяга в дымоходе станет слишком слабой, в результате чего весь дым будет уходить на участок, а не в небо;
внутреннюю часть топки нужно выкладывать именно огнестойким кирпичом. В противном случае кладка попросту растрескается под воздействием температурных перепадов;
дымоход тоже не должен быть слишком высоким, т.к. из-за этого ухудшится тяга;
контролируйте, чтобы дно топочного отделения было максимально ровным – так вам будет гораздо легче вычищать золу в будущем.

Последние штрихи

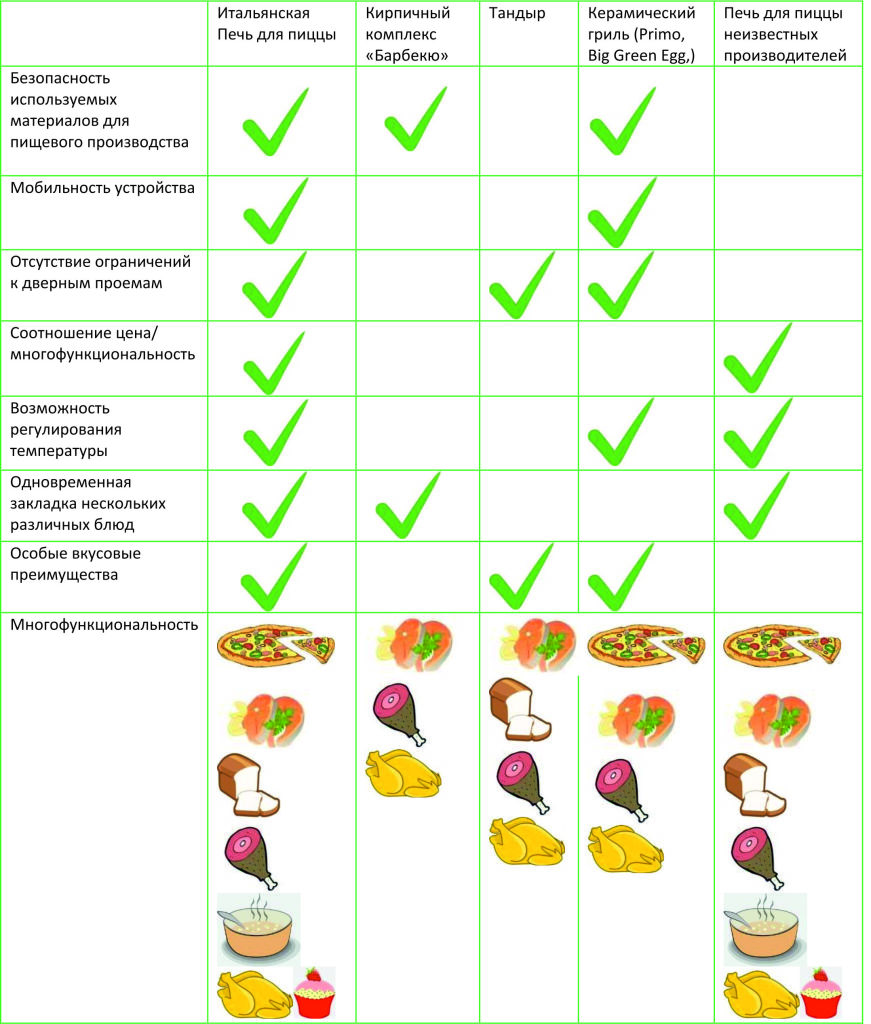

Сравнение печей

Барбекю почти готово. В завершение сделайте следующее:

установите смеситель и мойку;
подведите шланги подачи и забора воды;
покройте столешницу финишным материалом (выполняется по желанию). Лучший вариант отделки – натуральный камень;
выложите площадку перед печью тротуарной плиткой.

Если хотите, установите рядом с барбекю столик и пару скамеек. Дополнительно в такой ситуации рекомендуется подумать над обустройством навеса.

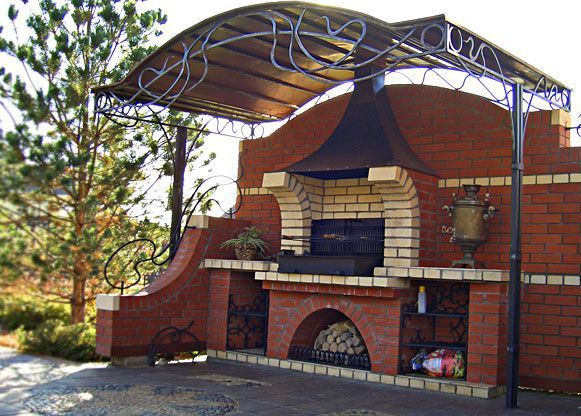

Навес кованый

Теперь вы знаете, как построить печь барбекю. Представленный агрегат позволит вам не только готовить вкуснейшие блюда, но и сжигать листья и прочий мелкий мусор – барбекю прекрасно справляется со всеми задачами.

Столешница и раковина сделают печь максимально удобной в эксплуатации. Вам не придется бегать в дом, чтобы подготовить продукты – все можно будет делать в одном месте.

Свободное пространство под столом подойдет для хранения дров. Здесь они всегда будут оставаться сухими и прекрасно вентилироваться, что не даст древесине отсыреть и сгнить.
