ФУНДАМЕНТЫ ПОД ПРОМЫШЛЕННОЕ ОБОРУДОВАНИЕ. Фундаменты промышленного оборудования

Шпаргалки » Фундаменты промышленного оборудования

Фундаменты под промышленное оборудование существенно отличаются от фундаментов под здания и сооружения, так как они должны обеспечивать его полноценную эксплуатацию и выдерживать как статическую нагрузку, так и длительную динамическую, возникающую от работы оборудования.

Еще одна важная функция фундамента под оборудование - гашение динамических усилий и вибраций и недопущение их передачи другим конструкциям и оборудованию.

Как правило, подобные фундаменты выполняют из бетона или железобетона.

Проектирование фундаментов под оборудование

Фундаменты под промышленное оборудование бывают двух типов: рамные и массивные.

Рамные фундаменты представляют собой пространственную жесткую раму, закрепленную в опорную плиту при помощи стоек. Промышленное оборудование устанавливается на горизонтальные верхние элементы такой рамы.

Массивные фундаменты представляют собой сплошные блоки или плиты разной толщины, в зависимости от типа устанавливаемого оборудования.

При проектировании центры тяжести оборудования и фундамента размещаются на одной вертикали. Чтобы возникающие во время работы оборудования вибрации не передавались на конструкции зданий и другое оборудование, в проекте предусматривается зазор между фундаментами. В расчет статических нагрузок берутся нормативные величины: масса фундамента и оборудования.

Гидроизоляция фундамента

Для того, чтобы избежать проседание грунта, и возможной деформации фундаментов, устраивают специальную подушку, увеличивающую площадь основания.

Необходимость в гидроизоляции таких фундаментов определяется особенностями грунта и наличием подземных вод. Также гидроизоляция должна обеспечивать защиту фундамента от технических жидкостей, участвующих в производственном процессе.

Рекомендуется производить гидроизоляцию фундаментов под оборудование путем создания бетонов с повышенными гидроизоляционными свойствами методом введения Гидроцем Добавка в бетон.Этот способ гидроизоляции имеет преимущество перед остальными, так как на массив фундамента не требуется наносить никаких дополнительных обмазок.

Установка анкеров

Разметка осей фундамента и монтируемого оборудования производится при помощи специального шаблона. Также делают разметку колодцев для фундаментных болтов. В них устанавливают и замоноличивают особые фундаментные анкерные болты, с помощью которых крепится оборудование.

Установка анкерных болтов

Очистка стен колодцев продувкой сжатым воздухом, промывка, протирка ветошью. В скважине не должно оставаться пыли и воды.
Очистка анкерных болтов от загрязнений (масел, ржавчины и прочего).
Приготовление литьевого раствора Гидроцем Инжект 02 согласно инструкции.
Заполнение колодца приготовленным раствором на 2/3 объема, обеспечив удаление воздуха.
Анкерный болт с медленным вращением погружают в колодец.

В случае необходимости особо точной установки оборудования возможно применение другой технологии заливки смеси: сначала производится установка анкерного болта, а затем заливка приготовленной смесью Гидроцем Инжект 02.

Готовый к сдаче фундамент должен полностью соответствовать всем предъявляемым нормативным и техническим требованиям: не должно быть трещин и других поверхностных дефектов, также важно их правильное расположение. Устройство таких фундаментов - трудоемкий процесс, который под силу лишь опытным специалистам.

Крепление оборудования

На подготовленный фундамент крепится оборудование. При помощи подъемных кранов, лебедок или других приспособлений по специальным направляющим оборудование опускается на фундамент. С помощью анкерных болтов и гаек выставляется уровень, соответствующий требованиям стандартов. После этого пространство между опорной частью оборудования и фундаментом подлежит заполнению литьевым тонкодисперсным составом Гидроцем Инжект 02. Максимальная фракция заполнителя 0,08 мм позволяет материалу проникать в мельчайшие щели.

Подливка

Поверхность фундаментной плиты тщательно очищается еще до установки на нее оборудования.
Пространство между плитой и оборудованием промывается и тщательно продувается сжатым воздухом
Устанавливается опалубка.
После этого приготавливают Гидроцем Инжект 02 согласно инструкции.
Заливку растворной смеси производят с одной стороны или угла опалубки без перерыва с помощью воронки или шланга.

Для удаления пузырьков воздуха и обеспечения полного заполнения пространства используют тонкую проволоку.

hydrocem.ru

Фундаменты под промышленное оборудование

Фундаменты под промышленное оборудование отличаются от тех, что строятся под зданиями, потому что у них совершенно другой уровень и тип нагрузки. Фундаменты под промышленное оборудование должны обеспечивать не только его полноценную эксплуатацию, но и выдерживать как статическую нагрузку, так и длительную динамическую, возникающую от работы оборудования. Так же эти фундаменты должны гасить различные динамические усилия и вибрацию, возникающую в пределах контура, с тем, чтобы они не передавались другим конструкциям и оборудованию.

Фундаменты под промышленное оборудование бывают двух типов:

• Рамные.

• Массивные.

Массивные фундаменты наиболее распространены. Они представляют собой сплошные блоки или плиты, которые могут быть разной толщины, в зависимости от типа оборудования, а так же иметь выемки, шахты и полости. Чем больше объем пустот, тем меньше цена фундамента. Для маломощного оборудования массивный фундамент чаще всего представляет собой простой монолит. Этот тип оснований чаще всего применяется для агрегатов с невысокой частотой вибраций.

Рамные конструкции фундамент под промышленное оборудование, напротив, предназначены для того, чтобы эффективно гасить высокочастотные колебания. Рама, на которую опирается оборудование, соединяется с монолитным основанием стойками и именно они частично гасят вибрацию.

Особенности устройства фундамента зависят не только от того, оборудование какого типа и размера будет на нем установлено, но и от характеристик грунтов под ними. Так, глубина заложения фундамента определяется типом грунта и его свойствами – глубиной промерзания и от типа помещения: в неотапливаемом в расчет будет браться глубина промерзания, а в отапливаемых – половина этого показателя.

Массивные фундаменты, классифицироваться по следующим критериям:

- бесподвальные сооружаются на нижнем этаже и минимально возвышаются над уровнем пола. Эта конструкция типична для всех тяжелых агрегатов;

- подвальные, напротив, возвышаются над полом. Благодаря такой планировке они могут сооружаться не только на нижнем этаже, но и на перекрытии достаточной прочности. Функция фундамента в этом случае сводится лишь к распределению давления по большей площади.

Фундаменты подвального типа тоже делятся на две категории:

• Сплошные — представляют собой, монолитный блок без полостей.

• Стенчатые — выше уровня пола, представляют собой набор продольных и поперечных перегородок. Они легче и дешевле; при этом механическая прочность конструкции зачастую почти не уступает сплошному основанию.

Для массивных фундаментов сейчас применяется только и исключительно железобетон.

Рамные основания могут быть: монолитно-железобетонными; сборными, из отдельных железобетонных блоков; металлическими - рама и стойки полностью выполняются из стали, железобетон остается лишь в основании, на которое опираются стойки; комбинированными — стальная рама на железобетонных ригелях.

Решение этой задачи можно доверять исключительно специалистам, потому что для таких работ необходима серьезная профессиональная подготовка. Требуется произвести расчет необходимых размеров и массы фундамента, осуществить разработку и устройство соответствующей конструкции, выбрать способ крепления в зависимости от типа оборудования – все это требует специальных знаний. Именно поэтому устройство таких фундаментов является трудоемким процессом, который под силу нашим опытным специалистам.

Чтобы проконсультироваться или начать оформление заказа,

свяжитесь с нами по телефонам: 8-917-217-4900.

Мы гарантируем индивидуальный подход,

высокое качество и конкурентные цены!

Звоните прямо сейчас: 8-917-217-4900

regstroys.ru

Фундаменты под промышленное оборудование. Крепление оборудования

Фундаменты под промышленное оборудование

Фундаменты под промышленное оборудование существенно отличаются от фундаментов под здания и сооружения.

Фундаменты под промышленное оборудование должны обеспечивать его полноценную эксплуатацию. Они должны выдерживать как статическую нагрузку, так и длительную динамическую нагрузку, возникающую от работы оборудования. Еще одна важная функция фундамента под оборудование – гашение динамических усилий и вибраций и недопущение их передачи другим конструкциям и оборудованию.

Как правило, такие фундаменты выполняют из бетона или железобетона.

Проектирование фундаментов под оборудование

Фундаменты под промышленное оборудование бывают двух типов: рамные и массивные.

Рамные фундаменты представляют собой пространственную жесткую раму, закрепленную в опорную плиту при помощи стоек. Промышленное оборудование при этом будет установлено на горизонтальные верхние элементы такой рамы.

При проектировании фундамента требуется центры тяжести оборудования и фундамента размещать на одной вертикали.

Чтобы возникающие во время работы оборудования вибрации не передавались на конструкции зданий и другое оборудование, в проекте предусматривается зазор между фундаментами.

В расчет статических нагрузок берутся нормативные величины: масса фундамента и оборудования.

Гидроизоляция фундамента

Часто есть необходимость в гидроизоляции фундамента, это определяется особенностями грунта, наличием подземных вод. Гидроизоляция должна обеспечивать также защиту фундамента от технических жидкостей, участвующих в производственном процессе.

Специалистами «Завода «КТ ТРОН» рекомендуется производить гидроизоляцию фундаментов под оборудование путем создания бетонов с повышенными гидроизоляционными свойствами методом введения добавки «КТтрон 5».Этот способ гидроизоляции имеет преимущество перед остальными в том, что на массив фундамента не требуется наносить никаких дополнительных обмазок.

Установка анкеров

Установка анкерных болтов включает следующие операции.

Очистка стенок колодцев продувкой сжатым воздухом, промывка, протирка ветошью. В скважине не должно оставаться пыли и воды, не впитавшейся в поры материала конструкции.
Очистка анкерных болтов от загрязнений (масел, ржавчины и тд.)
Приготовление литьевого раствора «Микролит» согласно инструкции
Заполнение колодца приготовленным раствором на 2/3 объема, обеспечив удаление воздуха.
Анкерный болт с медленным вращением погружают в колодец.

Примечание: предварительно рекомендуется залить один колодец и установить анкерный болт с тем, чтобы иметь возможность скорректировать процент первоначального заполнения колодца смесью в большую или меньшую сторону.

Готовый к сдаче фундамент должен полностью соответствовать всем предъявляемым нормативным и техническим требованиям. В них не должно быть трещин и других поверхностных дефектов, также важно их правильное расположение. Устройство таких фундаментов – трудоемкий процесс, который под силу лишь опытным специалистам, «вооруженным» качественным материалом.

Крепление оборудования

На подготовленный таким образом фундамент крепится оборудование. При помощи подъемных кранов, лебедок или других приспособлений по специальным направляющим оборудование опускается на фундамент. С помощью анкерных болтов и гаек выставляется уровень оборудования, соответствующий требованиям стандартов. После этого пространство между опорной частью оборудования и фундаментом подлежит заполнению литьевым тонкодисперсным составом «Микролит». Максимальная фракция заполнителя 0,08 мм позволяет материалу проникать в мельчайшие щели.

Подливка включает следующие операции:

Поверхность фундаментной плиты тщательно очищают еще до установки на нее оборудования
Пространство между плитой и оборудованием промывают, затем тщательно продувают сжатым воздухом
Устанавливают опалубку
Готовят литьевой состав «Микролит» согласно инструкции по применению
Заливку растворной смеси производят с одной стороны или угла опалубки без перерыва с помощью воронки или шланга.
Для удаления пузырьков воздуха и обеспечения полного заполнения пространства используют тонкую проволоку

Установленное по данной методике оборудование будет функционировать долго и качественно.

www.gskooo.ru

Фундаменты под промышленное оборудование

Фундамент под промышленные машины, станки, механизмы должны нести нагрузку собственной массы, массы установленных агрегатов, и выдерживать динамические нагрузки от действий механизмов. Длительные и мгновенно нарастающие, сотрясения, удары и т.д.

Главная задача фундаментов промышленного оборудования – гасить динамические усилия, толчки, вибрации, сотрясения, удары, не передавая их конструкциям здания и соседним фундаментам.

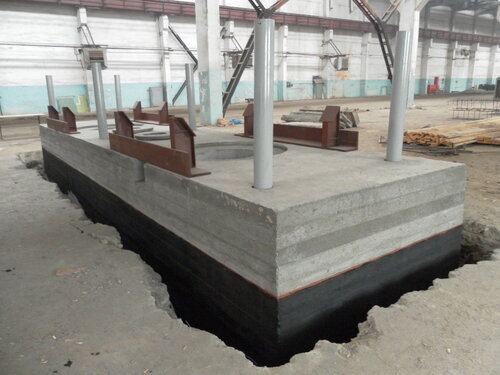

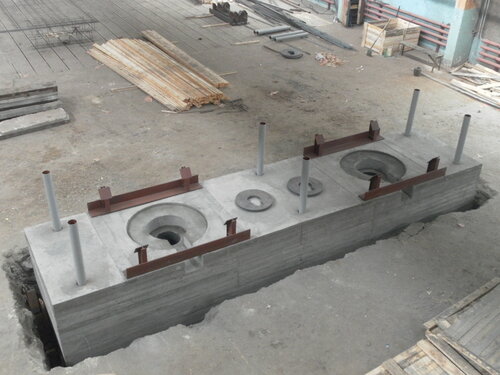

alt alt

Решение заключается в правильном расчете размеров, массы, и, соответственно, конструкции фундамента. Расстояние между соседними фундаментами рассчитывается для исключения передачи вибраций.

Конструкция фундаментов под машины представляет собой массивные блоки, сплошные плиты с различными полостями, отверстиями внутри, необходимыми для крепления и дальнейшего обслуживания промышленных машин.

Материал для фундаментов под средние станки – бетон или бутабетон. Для больших агрегатов устанавливают фундаменты из железобетона. Глубина заложения фундамента рассчитывается с учетом характеристик грунта и особенностей конструкции здания. Для удобства эксплуатации станков во внутреннюю часть фундамента заделывают балки, на которые опираются амортизирующие устройства практически на одном уровне с полом.

Для устранения динамических воздействий, передаваемых фундаментом машины на конструкцию здания необходимы виброизоляционные прокладки. Их выполняют из песка, керамзитного гравия и современных материалов, уложенных между фундаментом машины и фундаментом здания.

Более эффективным способом устранения вибраций грунта, а, соответственно, и соседних конструкций или фундаментов является устройство амортизаторов (резина, пружины).

Фундаменты на пружинных амортизаторах обеспечивают изоляцию станочного фундамента от колебаний, вызываемых соседними механизмами. Внешняя часть фундамента (железобетонная коробка) отделяется от внутренней несколькими пружинными амортизаторами. Масса внутренней коробки должна в 3-4 раза превышать массу станка.

Внешние колебания принимает на себя внешняя часть фундамента, передавая их внутренней значительно ослабленными.

Горизонтальная и вертикальнаягидроизоляция фундамента под промышленное оборудование прокладывается при наличии влажных грунтов, которое сказывается на прочности и сроке службы фундамента, когда недопустимо увлажнение пола рядом с агрегатом, или, увлажнение фундамента в процессе производства технологическими жидкостями.

fundamentis.ru

Фундаменты под оборудование в Москве. Заливка и проектирование

Закажите проектирование стального или бетонного фундамента под оборудование, который выдержит предусмотренные статистические и динамические нагрузки. Зальем основание в соответствии с действующими строительными нормами и ГОСТ: оно погасит сотрясения, толчки, удары и вибрации.

Выполним работы в течение 1,5 месяцев — заключаем договор, поэтому гарантируем соблюдение сроков. Опыт с 1960 года — реализовали 270 проектов, смотрите портфолио »

Фундаменты под оборудование для станков, прессов, весов, линий, молотов, конвейеров и обрабатывающих центров

Фундамент под оборудование
Фундамент под оборудование цеха
Фундамент под технологическое оборудование
Фундамент под технологическое оборудование цеха
Фундамент под станок
Фундамент под оборудование
Фундамент под оборудование цеха
Устройство котлована для фундамента под оборудование
Проект фундамента под станок
Проект фундамента под оборудование
Изготовление фундамента под технологическое оборудование

1 день на подготовку сметы —узнайте стоимость фундамента под оборудование

Прочные фундаменты под оборудование из бетона высоких марок до В60

Предоставление гарантии на 3 года Будьте уверены в качестве фундамента под технологическое оборудование — бетонная основа защитит здание и соседние машины от нагрузок. Если заметите дефект — исправим его бесплатно

Соблюдение сроков Примите объект через 40–45 дней после обращения в нашу компанию. Выполняем проектирование и заливку основания под оборудование вовремя за счет продуманной логистики и опыта

Информирование о ходе работ Узнавайте о реализации проекта в любой момент — ответим на все сопутствующие вопросы. Если потребуется — подготовим фотоотчет с пояснениями и отправим его вам в течение 1–2 дней

Комплексное проектирование и заливка фундаментов под оборудование: выполним все нужные работы

За 1–3 дня проведем обследование и обмеры, создадим задание на проектирование и изготовление.Нам понадобятся следующие данные — технологическая планировка здания, точки подключения к сетям, информация о наличии свободных мощностей, сведения о грунте и грунтовых водах, паспорта на монтируемое оборудование.
После согласования проекта разработаем ППР. Все вычисления произведет компьютерная программа — ошибки исключены. При проектировании и строительстве применяются лучшие производственные практики.
При необходимости удалим и демонтируем старый фундамент с помощью отбойных молотков либо алмазной резки.
Приступим к строительству — подготовим котлован (вибро- и гидроизоляцию), соберем каркас фундамента и опалубку, зальем бетон, установим закладные детали. Когда основа наберет 70 % необходимой прочности — установим оборудование.
Проведем испытания и лабораторные замеры, чтобы проверить качество фундамента. Только после этого сдадим объект в эксплуатацию.

При проектировании и заливке фундаментов под оборудование соблюдаем:

СП 26.13330.2012 «Фундаменты машин с динамическими нагрузками»
ГОСТ Р 54257-2010 Надежность строительных конструкций и оснований. Основные положения и требования
ГОСТ 12.1.012-2004 ССБТ. Вибрационная безопасность. Общие требования
ГОСТ 25100-95 Грунты. Классификация
СП 16.13330.2011 «Стальные конструкции»
СП 20.13330.2011 «Нагрузки и воздействия»
СП 22.13330.2011 «Основания зданий и сооружений»
СП 24.13330.2011 «Свайные фундаменты»
СП 25.13330.2012 «Основания и фундаменты на вечномерзлых грунтах»
СП 28.13330.2012 «Защита строительных конструкций от коррозии»
СП 43.13330.2012 «Сооружения промышленных предприятий»
СП 63.13330.2012 «Бетонные и железобетонные конструкции. Основные положения»

sinteztmk.ru

Фундамент под промышленное оборудование |

Фундамент под промышленное оборудование Компания ООО «СтеллаСтрой» является производственно-строительной фирмой, которая имеет большой опыт работ на промышленных стройках.Речь идет об объектах и площадках, которые предназначены под установку производственных линий в различных отраслях промышленности, машиностроительного оборудования, станков и пр.Любое строительство начинается с подготовительного этапа самого пространства и в дальнейшем закладки фундамента.

Учет особенностей

Фундаменты под промышленное оборудование кардинально отличаются от тех, которые делаются под жилые дома, склады, или объекты соцкультбыта.Требования к укладке основания под станки формируются исходя из характеристик машин, которые в будущем будут устанавливаться.На строительную классификацию влияют и это в обязательном порядке компанией ООО «СтеллаСтрой» учитывается:

1. Интенсивность работы:

– машины неспокойного действия с большой силой инерции ( с динамической нагрузкой),

– машины спокойного действия (в случае, когда движущиеся и вращающиеся части имеют небольшой уровень инерции).

2. Вид оборудования и частотная характеристика динамического воздействия машины на фундамент.

Фундаменты промышленного назначения могут быть подвальными или бесподвальными. Для каждого из видов выдерживаются предъявляемые нормами требования.Но все основания под промышленное оборудование различного назначения должны обеспечивать безаварийную и нормальную эксплуатацию без помех для находящихся рядом других объектов.Поэтому фундамент закладывается так, чтобы обеспечить:– прочность и устойчивость,– отсутствие любых осадок и деформаций,– отсутствие сильных вибраций.

Качественно заложенное основание, на которое будут монтироваться технологические линии и различные станки является залогом успешной и безаварийной работы будущего предприятия.Приглашаем воспользоваться услугами опытных профессионалов и оценить результат!

stellastroy.ru

Услуги - Фундаменты под промышленное оборудование

ФУНДАМЕНТ под ГИДРОПОДЪЕМНИК:

ФУНДАМЕНТ под ПЕРЕДАТОЧНУЮ ТЕЛЕЖКУ:

ФУНДАМЕНТ под ПЕЧЬ ОБЖИГА:

ФУНДАМЕНТ под ПЕСКОСТРУЙНУЮ УСТАНОВКУ:

ФУНДАМЕНТ под ОБРАБАТЫВАЮЩИЙ ЦЕНТР ИС-800ПМФ4:

ФУНДАМЕНТ под ДВУХСТОЕЧНЫЙ МНОГОЦЕЛЕВОЙ СТАНОК ВМС-5127

Фундаменты под машины и механизмы должны не только выдерживать статические нагрузки от массы установленных на них агрегатов и собственной массы, но и противостоять длительным и большим динамическим нагрузкам от работы машины в виде толчков, ударов, сотрясений, вибрации, мгновенно возрастающих вертикальных нагрузок и различных опрокидывающих усилий. Кроме того, фундаменты машин и механизмов должны гасить различные динамические усилия, вибрацию в пределах контура самого фундамента, не передавая их конструкциям здания или фундаментам соседних машин. Решение этой задачи связано с определением необходимых размеров фундамента, его массы, разработкой и устройством фундамента соответствующей конструкции, установлением необходимых разрывов между фундаментами здания и машины, выбором способа крепления машин на фундаменте и др.

Фундаменты под машины разделяют на массивные и рамные. Более распространены массивные фундаменты в виде сплошных блоков и плите прямоугольным очертанием подошвы, различными выемками, отверстиями и шахтами в массиве фундамента, служащими для установки и крепления, а иногда и для последующей эксплуатации машин и механизмов. В комплексе с фундаментами под промышленное оборудование рассматривают и наливные бетонные промышленные полы.

Фундаменты простейших машин выполняют из бетона и бутобетона, а фундаменты машин средней и большой мощности — из железобетона. Минимальную глубину заложения фундаментов машин определяют расчетным путем с учетом условий размещения и закрепления машины, характера грунтов и конструктивных особенностей здания. При установке машин на открытом воздухе или в не отапливаемом здании глубина заложения фундамента машины зависит также от глубины промерзания грунтов.

Для защиты конструкций зданий от воздействия на них динамических усилий, воспринимаемых фундаментами машин, их отделяют от конструкций здания виброизоляционными прокладками. С той же целью устраивают изоляционные слои между фундаментом машины и грунтом основания; такие слои выполняют из песка, шлака, керамзитового гравия и имеют толщину 100— 150 мм.

Наиболее эффективным способом уменьшения колебаний грунта, а следовательно, находящихся по соседству с машиной элементов здания является устройство фундаментов с амортизаторами (резиновыми, пружинными). В ряде производств необходимо обеспечить изоляцию фундамента под машину от вибрационных воздействий, вызываемых соседними механизмами (станки точной обработки). В этих случаях широко применяют так называемые составные фундаменты на пружинных амортизаторах. Наружная часть такого фундамента представляет собой железобетонную коробку; на нее через несколько пружинных амортизаторов опирается внутренняя часть, масса которой должна быть в 3—4 раза больше массы станка. Наружные колебания передаются внешней части фундамента и ослабленными воспринимаются внутренней частью, имеющей большую инерцию вследствие значительно большей массы.

Для удобства осмотра амортизаторов рекомендуется располагать их почти в уровне пола. Опирание на пружинные амортизаторы осуществляют с помощью стальных балок, заделываемых во внутреннюю часть фундамента. Пространство между обеими частями фундамента, служащее для осмотра амортизаторов, перекрывают настилом.

Горизонтальную и вертикальную гидроизоляции фундаментов под оборудование устраивают в тех случаях, когда это обусловлено гидрогеологическими данными грунтов, в частности, если увлажнение фундаментов подземными водами может сказаться на их прочности и долговечности (например, при наличии агрессивных подземных вод), если недопустимо капиллярное увлажнение пола у машины или увлажнение фундамента технологическими жидкостями или водами сверху.
