Можно ли фундамент использовать для заземления дома? Заземление через фундамент

Можно ли фундамент использовать для заземления дома?

Считается, что арматуру фундамента можно использовать как естественный заземлитель.Давайте вместе разберемся,можно или нет,если да, то как правильно сделать контур заземления.Как гласит пункт 1.7.14. Правил устройства электроустановок (ПУЭ) естественным заземлителем называются находящиеся в соприкосновении с землей электропроводящие части коммуникаций, зданий и сооружений производственного или иного назначения, используемые для целей заземления.Вы скажете-здесь нечего объяснять - все должно быть заложено в конструкцию арматуры фундамента, самого устройства фундамента и проверен контур заземления на соответствие нормам.

Но все ли так просто?Нельзя отрицать, что большинство фундаментов гидроизолируются с внешней стороны, а значит и электрически изолируются от земли.Такая система (земля – гидроизоляция – фундамент) будет работать скорее как конденсатор, а не как активный проводник тока. Обычно заземление фундамента выполняют в виде закольцованной полосовой стали, замоноличенной в периметр фундамента.

А зачем тогда вообще делать такой заземлитель, который не будет обеспечивать растекание тока, и в котором ну совершенно не учтён экранирующий эффект?

Чтобы сделать контур  заземления,предварительно в фундаменте  наружных стен необходимо в виде замкнутого кольца, заложить стальную оцинкованую полосу сечением минимум  25 х 4 мм. Арматуру свай лучше всего присоединять к этой системе в процессе вывязывания арматуры ростверка. Сваи являются наиболее эффективными элементами такого заземлителя, будучи погруженными в глубинные слои грунта, менее подверженные сезонными изменениям влажности.

Наличие закладных деталей даёт возможность присоединить любые внешние искусственные дополнительные заземляющие системы если (паче чаяния), в результате измерений, окажется, что сопротивление не удовлетворяет техзаданию.У застывшего бетона удельное сопротивление от 300 до 1000 Ом*м в зависимости от состава и влажности.

Особенно Вас впечатлит сравнение стоимости устройства естественного заземлителя в фундаменте со стоимостью модульного оцинкованного  заземления.

Поэтому часто употребляемая фраза: "я приварился к фундаменту-там все нормально" не всегда работает.Прежде чем производить монтаж контура заземления,необходимо провести расчет заземлителя,потом выполнить монтаж контура заземления,а потом произвести измерения контура заземления.

Если Вам необходимо выполнить монтаж контура заземления дома,офиса,цеха или любого другого помещения,наши инженеры и монтажники сделают качественный монтаж в сжатые сроки.

Звоните по телефонам указанным на нашем сайте www.energomag.net (095)235-49-95,(096)262-98-48, (063)103-80-04,(044)362-92-50,мы будем рады Вам помочь.

Статьи по категории "Заземление для дома"

Аккумулятор для ИБП,гелевый,AGM или мультигелевый,разница?

Аккумуляторные батареи для котла отопления или насоса

Вода из крана бьется током,в чем причина,как устранить?

Гальмар заземление инструкция по монтажу

Заземление дома или дачи,как сделать своими руками

Заземление своими руками,уголком или модульное заземление?

Как выбрать бесперебойник?Советы бывалых

Как выбрать заземление правильно

Как выгодно купить твердотопливный котел?

Как заземлить бойлер правильно

Как заземлить дом

Как заработать на солнечной энергии?

Как защитить розетки от перегрузки?Решение есть!!!

Как настроить регулятор тяги котла твердотопливного Огонек

Как получить зеленый тариф в Украине,порядок оформления

Как проверить контур заземления самому,метод электрочайника

Как сделать заземление в розетке и проверить заземление розеток?

Какие колосиники бывают,котлы с охлаждамыми колосниками

Какой генератор лучше синхронный или асинхронный?

Комплект ИБП+аккумулятор для газового котла

Котел длительного горения Огонек ДГ модернизированный

Можно ли фундамент использовать для заземления дома?

Молниезащита дома,цена,или от чего зависит стоимость?

Пиролизные котлы,как они работают?

С праздником пасхи,получите подарок

Система уравнивания потенциалов для борьбы с блуждающими токами

Солнечная станция для дома,выгодно или нет?

Солнечные инверторы SAJ выставка SOLAR Ukraine 2018

Солнечные инверторы для дома,как выбрать

Солнечные станции для дома,зеленый тариф

Твердотопливные котлы Огонек с электротенами

Твердотопливный котел для отопления дома,выгодно или нет?

Термическая сварка Galmar weld,для монтажа заземления

Требования к заземлению

Электромонтажные работы в квартире,офисе,доме в Киеве,расценки

Что такое заземление и зачем это нам нужно?

Как выбрать твердотопливный котел

Молниезащита внутренняя,зачем она нужна?

Как выбрать электрогенератор для дома правильно?

Как правильно выбрать стабилизатор напряжения

energomag.net

Как сделать заземление на даче

Строительство частного дома или загородной дачи всегда сопряжено с большим объемом электротехнических работ. В этом диапазоне задач, наряду с подводкой электропитания к дому, установке распределительного и защитного оборудования, прокладке внутренних линий, не меньшую значимость имеет и грамотно спланированная и исполненная система заземления. К сожалению, при проведении «самостроя» неопытные хозяева про этот момент достаточно часто забывают или же даже намеренно его игнорируют, пытаясь достичь какой-то ложной экономии денежных средств и трудозатрат.

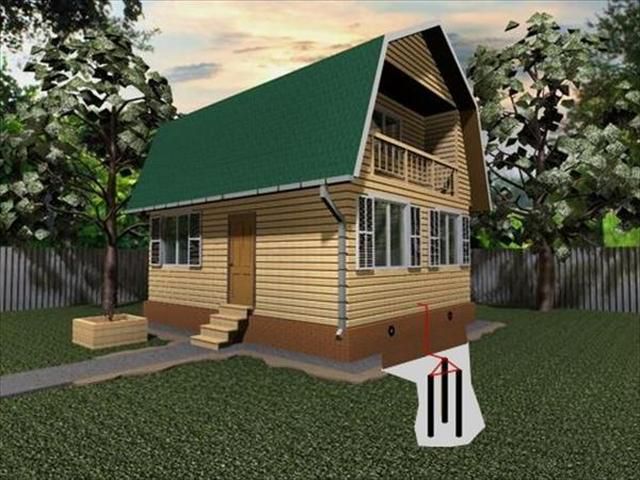

Как сделать заземление на даче

А между тем система заземления имеет чрезвычайную важность – она способна предупредить многие неприятности, которые могут привести к весьма печальным или даже трагическим последствиям. Согласно существующим правилам, специалисты электросетей не произведут подключение дома к линии электропередач, если этой системы в доме нет или же она не отвечает необходимым требованиям. И владельцу, так или иначе, придется решать вопрос, как сделать заземление на даче.

В современных домах городской застройки контур заземления обязательно предусматривается еще на стадии проектирования здания и его внутренних коммуникаций. Хозяину частного жилья этот вопрос придется решать самому – приглашать специалистов или постараться все сделать своими руками. Пугаться не надо – все это является вполне выполнимой задачей.

Содержание статьи

Для чего необходим контур заземления

Для того чтобы понять важность заземления, достаточно базовых понятий из школьного курса физики.

Подавляющее большинство частных домов запитываются от однофазной сети переменного тока 220 вольт. Электрическая цепь, необходимая для работы всех приборов или установок обеспечивается наличием двух проводников – собственно, фазой и нулевым проводом.

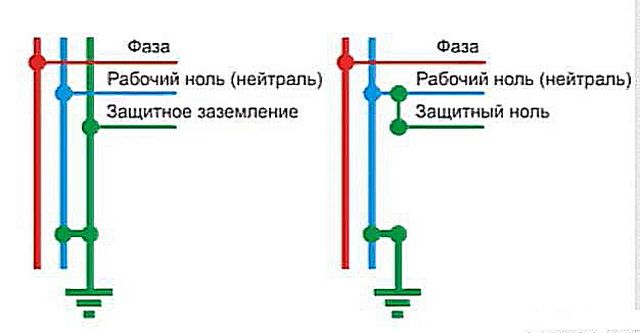

Типовые схемы проводки однофазной электросети

Конструкция всех электрических приборов, инструментов, бытовой и иной техники предусматривает элементы изоляции и защитные приспособления, которые должны предотвратить попадание напряжения на токопроводящие корпуса или кожухи. Тем не менее, вероятность такого явления никогда не исключается – изоляция может быть пробита разрядом, прогореть от ненадежных, искрящих контактов в соединениях проводов, могут выйти из строя элементы схемы и т.п.  В этом случае фазное напряжение может попасть на корпус прибора, прикосновение к которому становится чрезвычайно опасным для человека.

Особую опасность представляют ситуации, если рядом с таким неисправным прибором находятся металлические предметы, имеющие так называемое естественное заземление – стояки отопления, водопроводные или газовые трубы, открытые элементы армирования строительных конструкций и т.п. При малейшем касании к ним цепь может замкнуться, и смертельно опасный ток пройдет через тело человека в сторону меньшего потенциала. Не менее опасны подобные ситуации и в том случае, если человек стоит босой или в мокрой обуви на влажном полу или земле – тоже есть все предпосылки к замыканию цепи переменного тока от корпуса прибора.

Одно из выраженных свойств электрического тока в том, что он обязательно выберет проводник с минимальным сопротивлением. Значит, необходимо заранее создать линию с минимальным сопротивлением и нулевым потенциалом, по которой в случае пробоя на корпус напряжение будет безопасно отводиться.

Сопротивление человеческого тела – величина непостоянная, зависящая и от индивидуальных особенностей, и даже от временного состояния человека. В электротехнической практике эту величину обычно принимают за 1000 Ом (1 кОм). Стало быть, сопротивление заземляющего контура должно быть многократно ниже. Существует сложная система расчетов, но обычно оперируют величинами в 30 Ом для бытовой электросети частного дома и 10 Ом в том случае, если заземление используется еще и в качестве защиты от молнии.

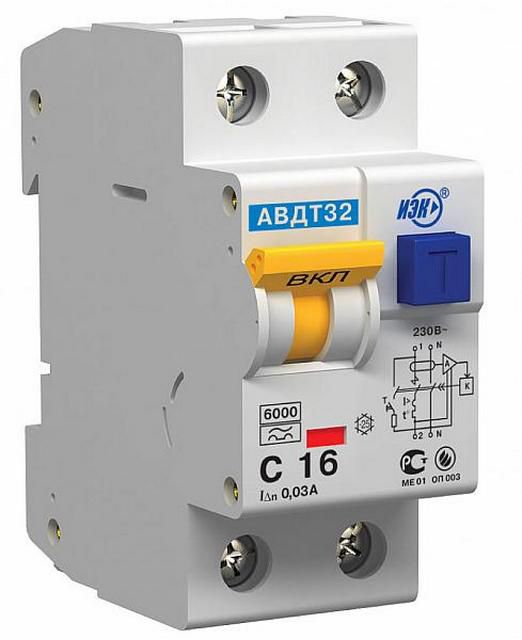

УЗО будет корректно работать только при наличии заземляющего контура

Могут возразить, что все проблемы вполне решаемы установкой специальных защитных устройств (УЗО). Но для корректной работы УЗО заземление также является необходимостью. При появлении даже малейшей утечки тока цепь практически мгновенно замкнется и устройство сработает, отключив опасный участок домашней электросети.

Некоторые хозяева пребывают в предубеждении, что для заземления достаточно использовать трубы водопровода или отопления. Это – чрезвычайно опасно и абсолютно ненадежно. Во-первых, гарантировать эффективный отвод напряжения невозможно – трубы могут быть сильно окислены и не иметь достаточно хорошего контакта с землей, а кроме того, на них нередко бывают пластиковые участки. Не исключается и поражение током при прикосновении к ним в случае пробоя электропитания на корпус, причем такой опасности могут быть подвержены в том числе и соседи.

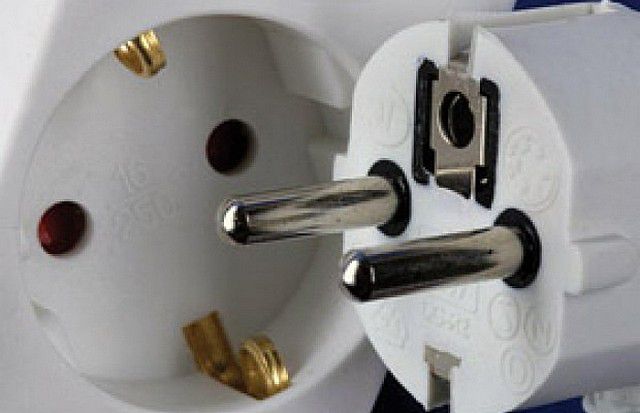

Вилка и розетка с заземляющим контактом

Большинство современных электроприборов сразу оснащаются кабелем питания с трехконтактной вилкой. Соответствующие розетки должны устанавливаться и при проведении работ по монтажу проводки в доме. (Некоторые электроприборы старых моделей имеют вместо этого контактную клемму на корпусе для подключения заземления).

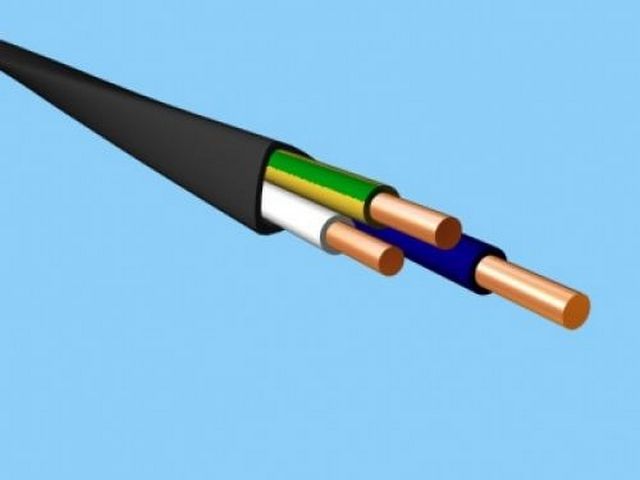

Цветовая маркировка проводов однофазного кабеля

Есть строго определённая цветовая «распиновка» проводов: синий провод однозначно является «нулевым», фаза может иметь различную расцветку, от белой до черной, а заземляющий – всегда желто-зеленый.

И вот, зная это, некоторые «мудрые» хозяева, желая сэкономить на обновлении проводки и организации полноценного заземления, просто делают в розетках перемычки между нулевым контактом и заземляющим. Однако, этим они не решают проблемы, а, скорее, усугубляют ее. При определенных условиях, например, при перегорании или плохом контакте рабочего нуля в каком-то участке цепи, или при случайной перефазовке, на корпусе приборов появится фазный потенциал, причем это может случиться в самом неожиданном месте дома. Опасность поражения током возрастает в такой ситуации многократно.

Заземление — это надежная защита от многих неприятностей

Вывод из всего сказанного – заземление является обязательным конструктивным элементом домашней электрической сети. Оно выполняет сразу функций:

• Эффективный отвод утечки напряжения с токопроводящих деталей, прикосновение к которым может вызвать поражение током.
• Выравнивание потенциалов всех объектов в доме, например, заземленных приборов и труб отопления, водопровода, подачи газа.
• Обеспечение корректной работы всех установленных систем и устройств безопасности – плавких предохранителей, автоматов или УЗО.
• Немаловажное значение имеет заземление и в предотвращении накопления на корпусах бытовых приборах статического заряда.
• Особую важность приобретает оно для современной электроники, особенно – вычислительной техники. Например, работа импульсных блоков питания компьютеров очень часто сопровождается наведением напряжения на корпуса системных блоков. Любой разряд может привести к выходу из строя электронных элементов, сбоям в работе, потере информации.

Теперь, когда важность системы заземления разъяснена, можно перейти к вопросу, как ее сделать условиях частного дома самостоятельно.

Какими бывают системы заземления в частных домах

Итак, грамотно исполненная система заземления должна обеспечивать надежный контакт с нулевым потенциалом земли и с минимально возможным сопротивлением созданного контура. Однако, грунт — грунту рознь – разные его типы серьезно отличаются друг от друга удельным сопротивлением:

Тип грунтаудельное сопротивление грунта (Ом × м)

Песок (при уровне грунтовых вод ниже 5 м)	1000
Песок (при уровне грунтовых вод выше 5 м)	500
Плодородная почва (чернозем)	200
Влажная супесь	150
Полутвердый или лесовидный суглинок	100
Меловой слой или полутвердая глина	60
Графитовыен сланцы, глинистый мергель	50
Суглинок пластичный	30
Пластичная глина или торф	20
Подземные водоносные слои	от 5 до 50

Очевидно, что те слои, которые обладают наименьшим удельным сопротивлением, располагаются, как правило, на значительной глубине. Но и при заглублении электрода получаемых результатов может быть недостаточно. Проблема эта решается несколькими способами – от увеличения глубины установки штыревых электродов, до увеличения их числа, расстояния между ними или общей площади контакта с грунтом. На практике чаще всего применяются несколько основных схем:

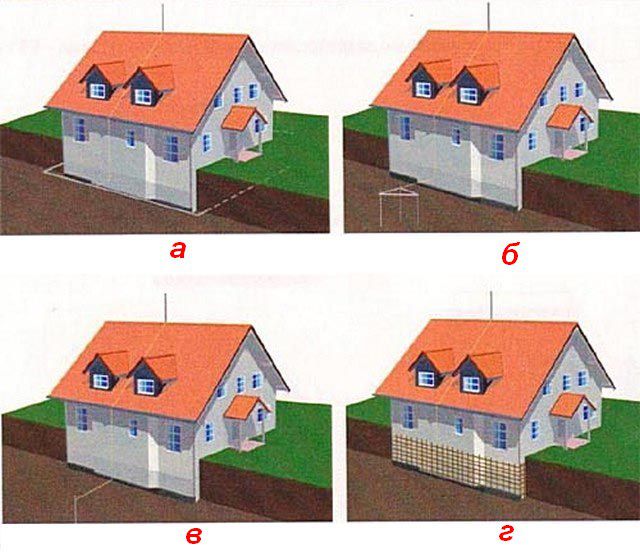

Возможные схемы заземления в частном доме

• Схема «а» — установка заглубленного металлического замкнутого контура по периметру дома. Как вариант – неглубоко забитые штыри, соединённые по кольцу шиной.

В дачном строительстве применяется она нечасто из-за большого объема земляных работ или в связи с особенностями расположения построек на участке.

• Схема «б», пожалуй, самая популярная у владельцев загородного жилья. Три или больше умеренно заглубленных штыревых электрода, связанных одной шиной – такую конструкцию несложно выполнить самостоятельно даже на ограниченном пространстве.
• На схеме «в» показано заземление с одним электродом, установленным на большую глубину. Иногда подобную систему устраивают даже в подвале здания. Схема удобная, но не всегда исполнимая – ее практически невозможно реализовать на каменистых грунтах. Кроме того, для такой системы заземления нужно использовать специальные электроды – речь о ней пойдет чуть ниже.
• Схема «г» — достаточно удобная, но лишь в том случае, если она была продумана еще на стадии проектирования дома, а выполнена во время заливки фундамента. Воплощать ее в жизнь на готовом здании будет крайне нерентабельно.

Итак, проще всего реализовать с минимальными затратами схемы «б» или, по возможности, «в».

Заземление с использованием самодельных металлических деталей

Чтобы сделать систему заземления такого типа, потребуются металлические профили, сварочный аппарат, инструменты для земляных работ, кувалда. В ряде случаев, при сложных плотных грунтах, может понадобится ручной бур.

Схематично эта система выглядит подобным образом:

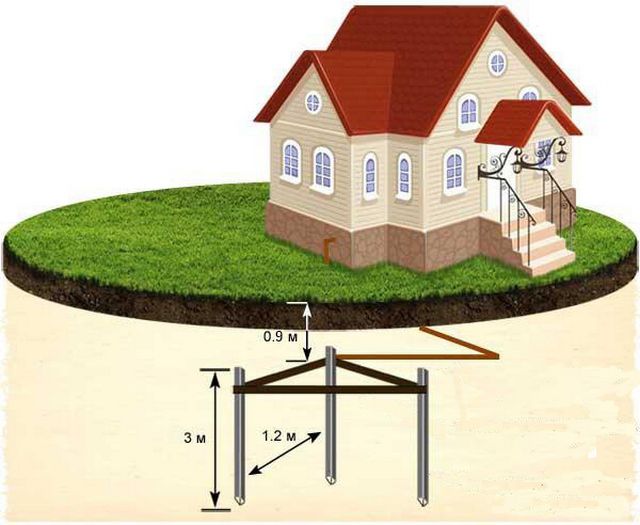

Наиболее часто применяемая схема заземления частного дома

Место расположения заглубленных электродов выбирается с тем расчетом, чтобы было максимально удобно подвести заземляющую шину к распределительному щитку. Оптимальное расстояние от дома – 3— 6 метров. Допустимые пределы – не ближе одного метра и не далее десяти.

Размеры, указанные на схеме, отнюдь не являются какой-то догмой. Так, сторона треугольника может быть и до трех метров в длину, а глубина забивки штыря может быть  несколько меньшей — 2,0 ÷ 2,5 м. Количество электродов тоже может меняться – если грунт плотный и на большую глубину забить штыри не удается, можно увеличить их количество.

Здравый совет – заранее обратиться в местную службу энергоснабжения за получением рекомендаций по выполнению заземляющего контура. У этих специалистов наверняка есть продуманные и опробованные в данном регионе схемы. Кроме того, они смогут помочь просчитать размеры и исходя из планируемой нагрузки домашней электросети – это тоже имеет значение.

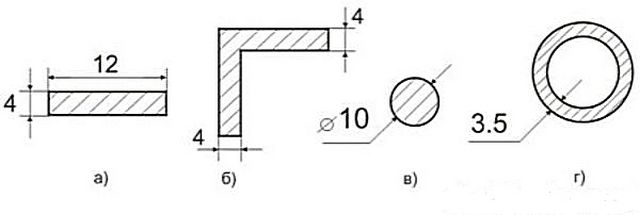

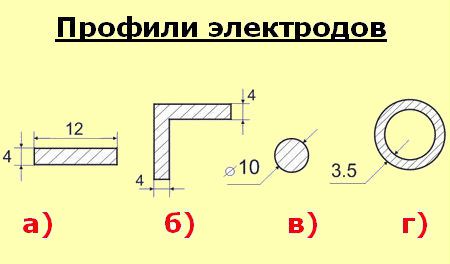

Металлический прокат, который может быть использован для заглубляемых электродов

Что может послужить электродами? Для этих целей чаще всего используют стальной уголок с полкой 50 × 50 мм и толщиной не менее 4 ÷ 5 мм. Могут применяться трубы, лучше – оцинкованные с толщиной стенок не менее 3,5 мм. Можно взять стальную полосу с площадью поперечного сечения порядка 48 мм² (12 × 4), но ее сложнее вбить вертикально в грунт. Если решено использовать стальной прут, то тоже лучше брать оцинкованный, диаметром не менее 10 мм.

Чтобы связать штыри в один контур, используют полосу 40 × 4 мм или катанку 12 – 14 мм. Этот же материал подойдёт для прокладки шины заземления к точке ввода ее внутрь дома.

• Итак, первоначально на выбранном месте делается разметка.

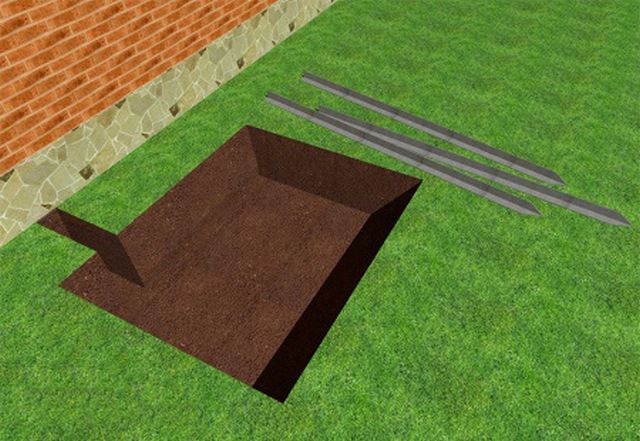

Котлован и траншея для контура заземления

• Затем целесообразно отрыть небольшой котлован намеченной формы на глубину до 1 метра. Минимальная глубина – 0,5 м. Одновременно роется траншея на ту же глубину – по ней от контура к цоколю дома пойдет шина заземления.

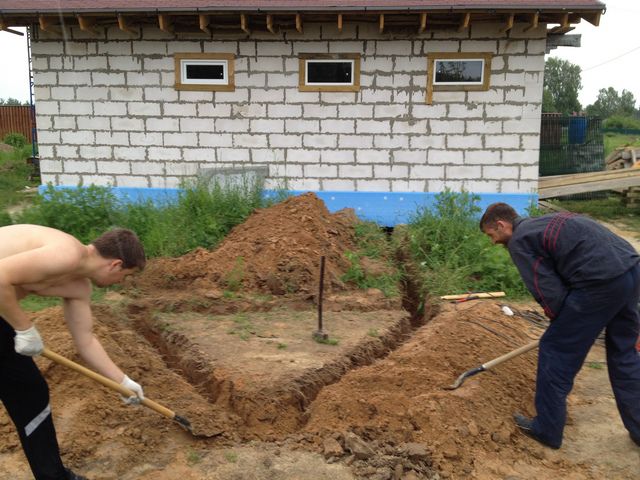

Можно не рыть котлован, а ограничиться выкапыванием траншей

• Задачу можно несколько упростить, выкапывая не сплошной котлован, а лишь траншеи по периметру создаваемого контура. Главное, чтобы их ширина позволяла свободно проводить забивку электродов и сварочные работы.

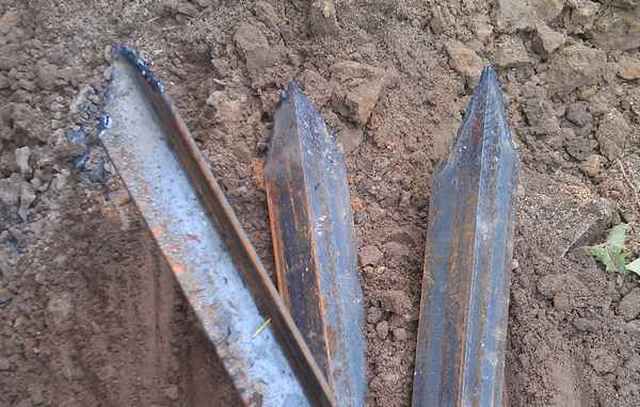

Края уголков нужно обрезать и заточить,, чтобы они легче входили в грунт

• Готовятся электроды нужной длины. Край, которыми они будут вбиваться в землю, необходимо заострить шлифмашинкой, обрезав его под углом. Металл должен быть чистым, неокрашенным.

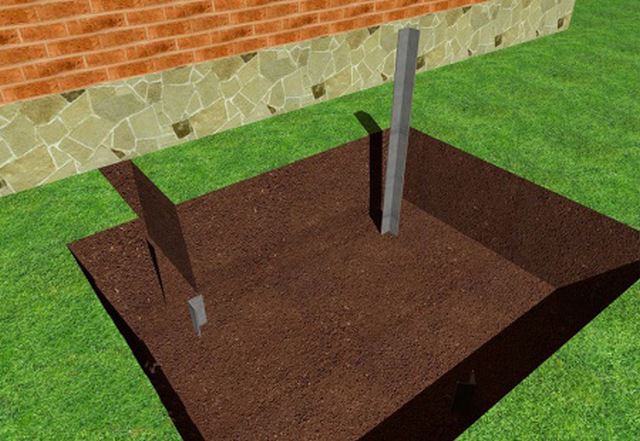

Электроды последовательно забиваются в землю на нужную глубину

• В намеченных местах электроды вбиваются в землю с помощью кувалды или электромолота. Их заглубляют так, чтобы в котловане (траншее) они выступали над уровнем поверхности примерно на 200 мм.

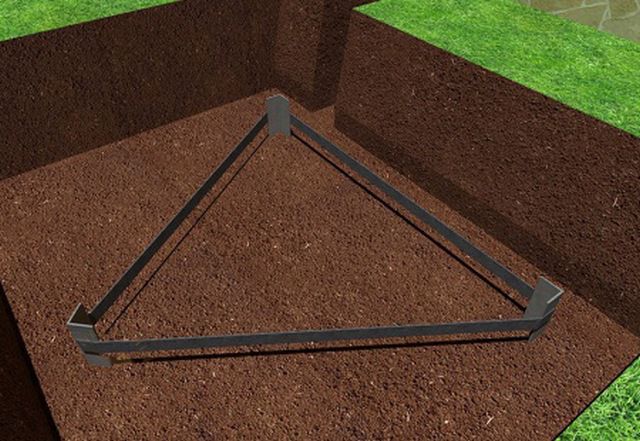

Электроды с помощью сварки соединяются стальной полосой

• После того, как все электроды забиты, из связывают общей шиной (горизонтальным заземлителем) из металлической полосы 40 × 4 мм. Здесь применима только сварка, хотя можно встретить рекомендации обойтись болтовым соединением. Нет, чтобы обеспечить надежное и долговечное заземление эту обвязку обязательно приваривают – резьбовой контакт, размещенный под землей, быстро окислится, сопротивление контура резко возрастет.

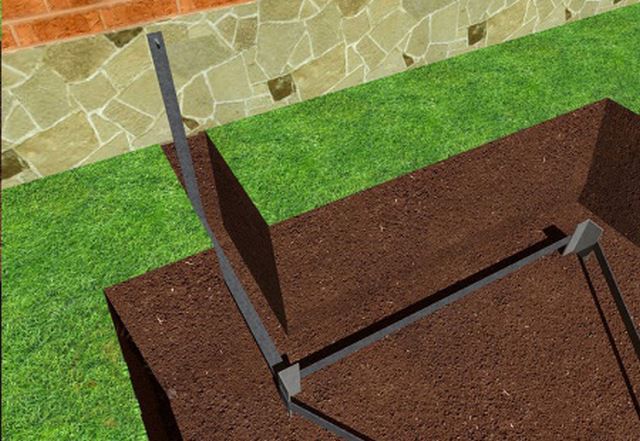

Шина приваривается к контуру и проводится до цоколя здания

• Теперь можно проложить шину из той же полосы к фундаменту дома. Шина приваривается в одному из забитых электродов и укладывается в траншею затем она заходит на цоколь здания.
• Шина крепится к цоколю. На рисунке не показано, но целесообразно перед точкой крепления предусмотреть небольшой изгиб, так называемый «компенсационный горб», чтобы компенсировать линейные расширения металла при перепадах температур. На конце полосы приваривается болт с резьбой М10. К нему будет крепиться медная клемма с проводом заземления, который уйдет на распределительный щиток.

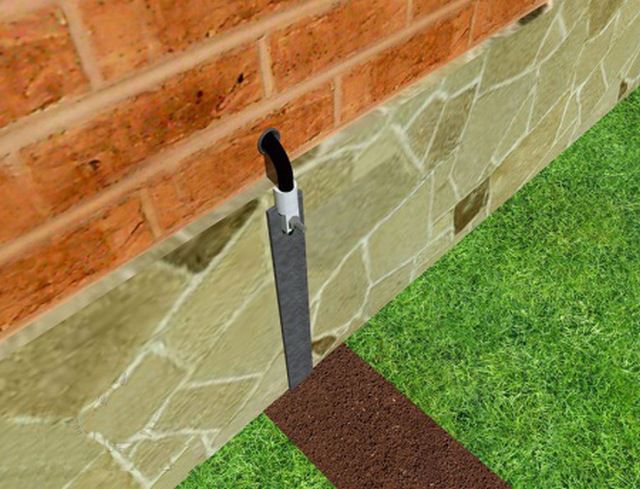

Клеммный переход на провод заземления

• Для прохождения провода через стену или через цоколь сверлится отверстие и в него вставляется пластиковая гильза. Провод используется медный, сечением 16 или 25 мм² (этот параметр лучше заранее уточнить у специалистов). Гайку и шайбы для соединения тоже лучше использовать медные.

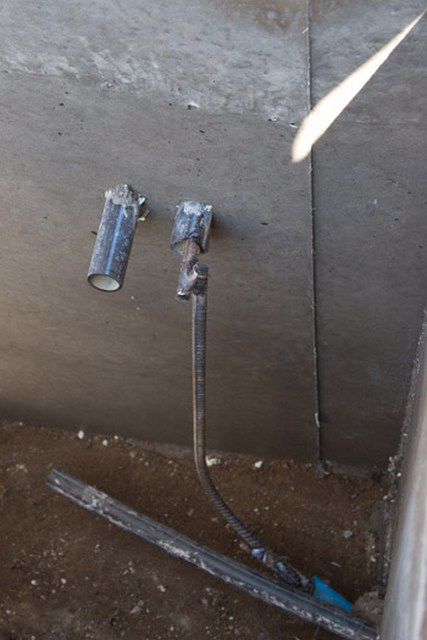

В данном случае шина заземления из арматуры заведена внутрь помещения

• Иногда поступают и иначе – к шине приваривают длинную стальную шпильку, так чтобы она проходила насквозь через стенку дома, также через гильзу. В этом случае клеммная часть окажется в помещении и меньше будет подвержена окислению под действием повышенной влажности воздуха.

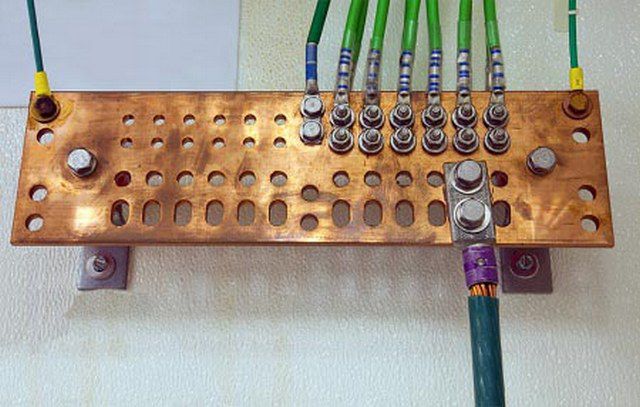

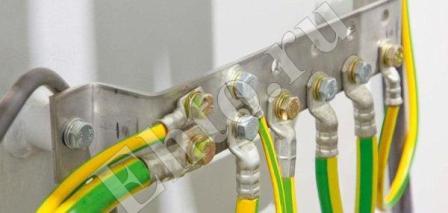

Бронзовая распределительная пластина для подключения проводов заземления

• Заземляющий провод заводится к электрическому распределительному щитку. Для дальнейшей «раздачи» лучше всего применять специальную пластину из электротехнической бронзы – к ней будут крепится все провода заземления, уходящие к точкам потребления.

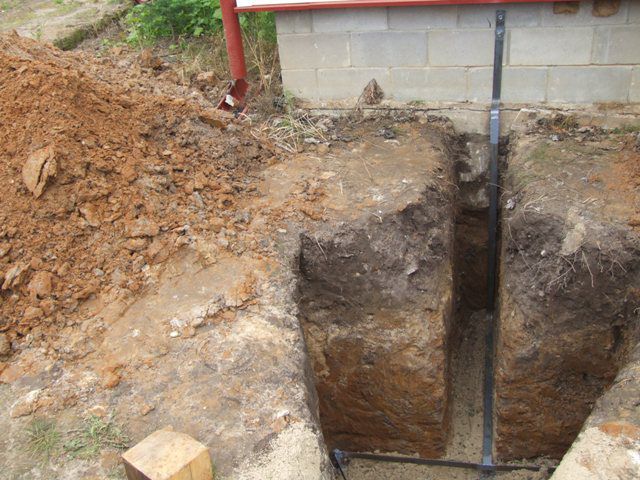

По окончании монтажа необходимо произвести проверку работоспособности ситемы

Не следует торопиться сразу же засыпать смонтированный контур грунтом.

— Рекомендуется, во-первых, запечатлеть его на фотографии с привязкой к окружающим стационарным наземным объектам – это может потребоваться для внесения изменений в проектную документацию, а также для проведения контрольно-проверочных мероприятий в будущем.

— Во-вторых, необходимо проверить сопротивление получившегося контура. Для этих целей лучше пригласить специалистов энергоснабжающей организации, тем более что их вызов, так или иначе, будет необходим для получения разрешительных документов.

Если результаты проверки показывают, что сопротивление велико, необходимо будет добавить еще один или даже несколько вертикальных электродов. Иногда перед проверкой идут и на хитрости, обильно поливая места около заколоченных в грунт уголков насыщенным раствором обычной поваренной соли. Это безусловно, улучшит показатели, однако, не стоит забывать и о том, что соль активизирует коррозию металла.

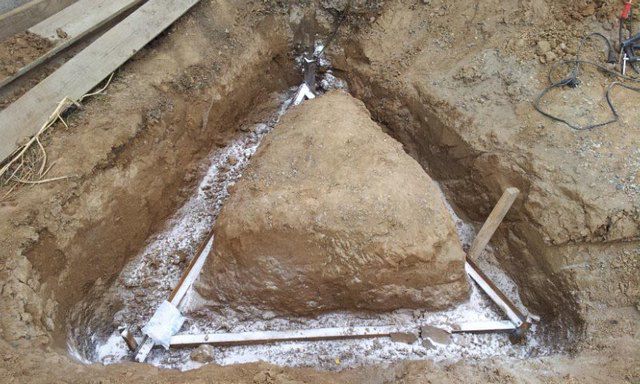

Обычная поваренная соль существенно снижает сопротивление контура, но, увы, активизирует коррозию металла

Кстати, если забить уголки не получается, то прибегают к бурению скважин на нужную глубину. После установки электродов их с максимально возможной плотностью заполняют глиняным грунтом, в который также перемешивают с солью.

После того как работоспособность контура заземления проверена, необходимо обработать сварные швы антикоррозийным составом. Это же можно проделать и с шиной, идущей к зданию. Затем, после высыхания мастики, котлован и траншеи засыпаются грунтом. Он должен быть однородным, не замусоренным и без щебеночных включений. Затем место засыпки тщательно утрамбовывается.

Видео: монтаж заземляющего коньтура с применением металлического уголка

Использование готовых заводских комплектов

Весьма удобны для организации заземления на даче готовые комплекты заводского изготовления. Они представляют собой набор штырей с соединительными муфтами, позволяющими наращивать глубину погружения в грунт по мере забивки.

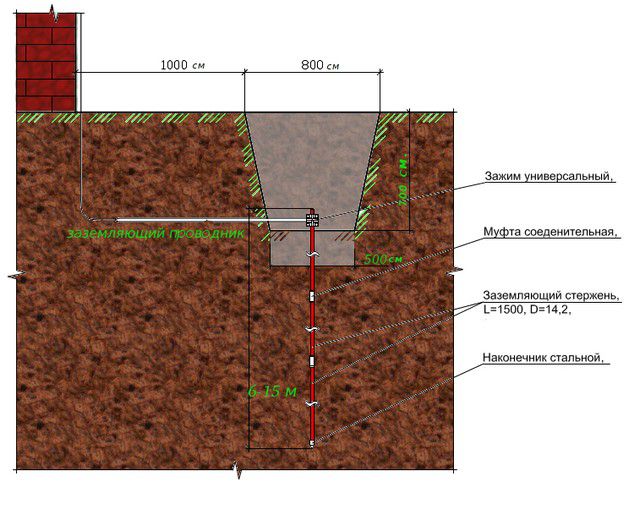

Система заземления с одним штырем

Эта система заземления предусматривает монтаж одного штыревого электрода, но на большую глубину, от 6  и даже до 15 метров.

В комплект обычно входят:

• Штыри стальные длиной 1500 мм с оцинкованной или омеднённой поверхностью, или же сделанные из нержавеющей стали. Диаметр штырей может в разных комплектах отличаться – от 14 до 18 мм.

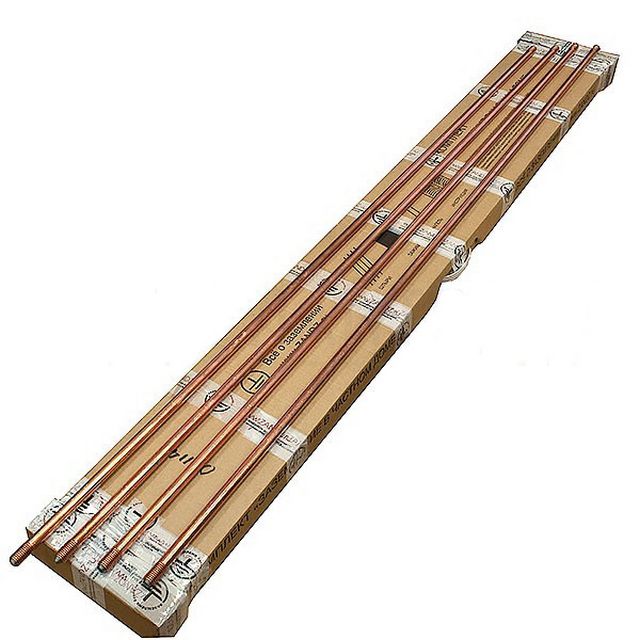

Комплект штанг для сборки заземляющего электрода

• Для их соединения они оснащаются резьбовыми муфтами, а для удобства проходки через грунт в комплект входит стальной наконечник.

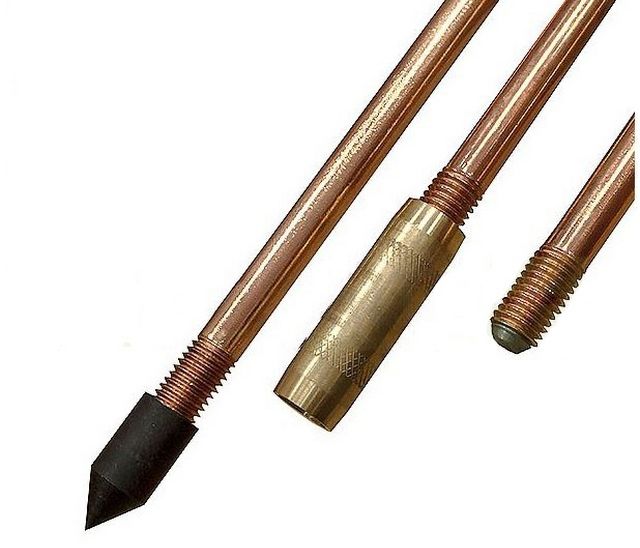

Соединительная резьбовая муфта и наконечник для упрощения забивки

В некоторых комплектах муфты являются не резьбовыми, а запрессовочными. В этом случае один конец заземляющего штыря сужен  с помощью ковки и имеет ребристую поверхность. При ударном воздействии происходит прочное соединение и достигается надежный электрический контакт между стержнями.

Штыри могут иметь и запрессовочную муфту

• Для передачи ударного воздействия предусматривается специальная насадка (нагель) из высокопрочной стали, которая не будет деформироваться от воздействия молота.

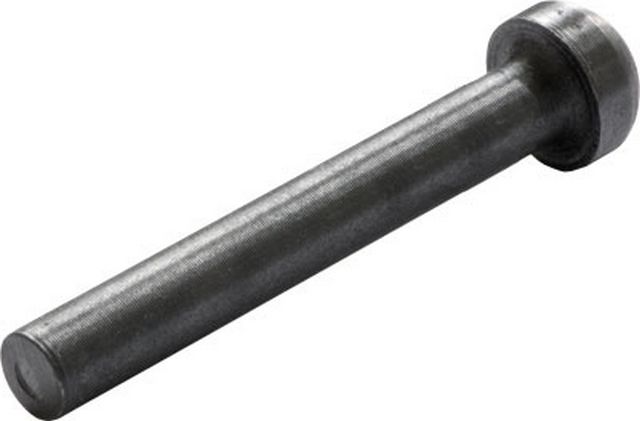

Нагель — насадка, которая будет передавать ударное усилие от молота

• В некоторых комплектах предусмотрено наличие специального переходника, который позволяет использовать в качестве забивного инструмента мощный перфоратор.

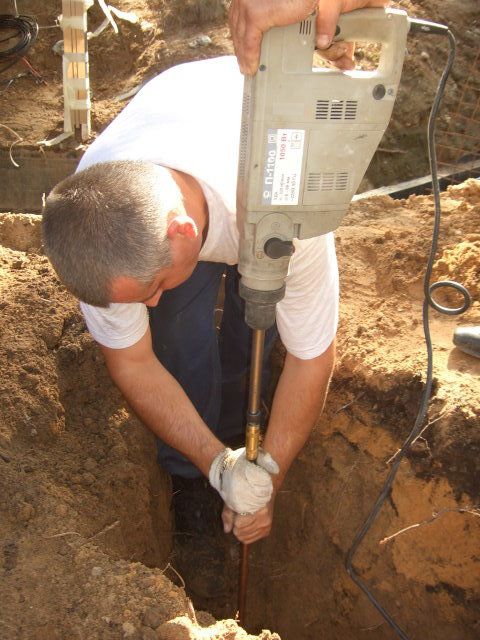

Забивание электрода с помощью перфоратора

Для установки такой системы заземления также целесообразно вырыть небольшой котлован глубиной до метра и такой же в диаметре, хотя некоторые предпочитают даже наружное размещение.

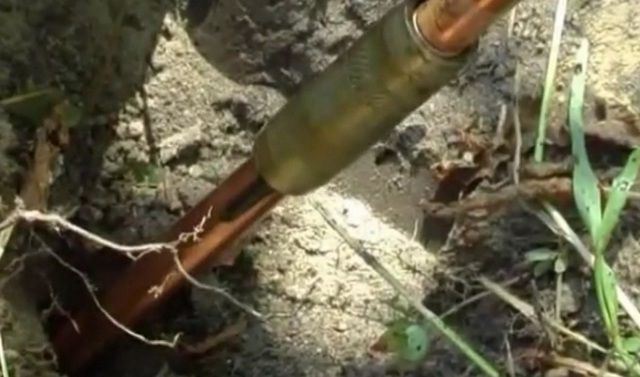

Наращивание электрода по мере забивки в грунт

Штыри последовательно вбиваются с наращиванием на нужную глубину.

Затем на оставленный на поверхности участок (порядка 200 мм) надевается латунный контактный зажим.

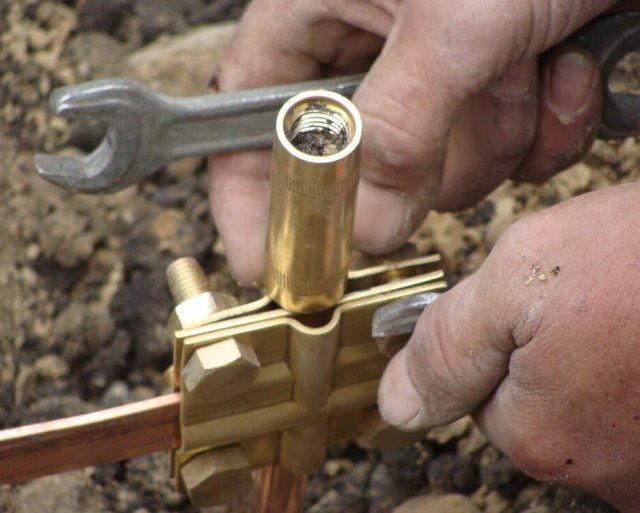

В такой контактный зажим могут быть вставлены или металлическая шина, или провод заземления

В него вставляется или токопроводящая шина из металлической полосы, или же сразу кабель заземления сечением 25 кв. мм. Для соединения со стальной полосой предусмотрена специальная прокладка, которая не даёт возможности для электрохимического контакта между мелью стержня и сталью (цинком). В дальнейшем шина или кабель заводятся в дом и подключаются к распределительному щитку точно так же, как это было описано выше.

Видео: забивка штыревых электродов вручную

Какой тип покрытия стержней выбрать – оцинкованный или омедненный?

• С точки зрения экономичности, оцинковка с тонким слоем (от 5 до 30 мкм) выгоднее. Эти штыри не боятся механических повреждений при монтаже, даже оставленные глубокие царапины не влияют на степень защищенности железа. Тем не менее, цинк является довольно активным металлом, и, защищая железо, окисляется сам. Со временем, когда весь слой цинка прореагировал, железо остается без защиты и быстро «съедается» коррозией. Срок службы подобных элементов обычно не превышает 15 лет. А делать цинковое покрытие более толстым – это стоит немалых денег.

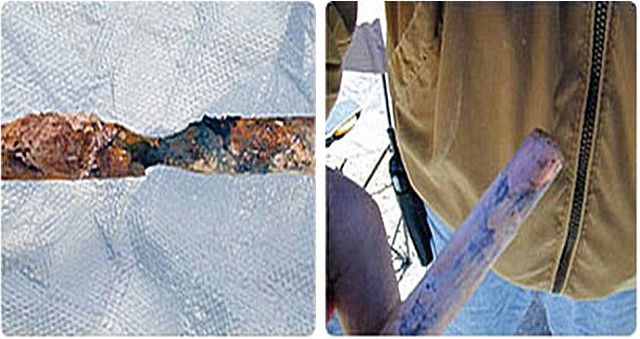

Сравнительный тест: оцинкованный (слева) и омедненный (справа) электрод после 10 лет эксплуатации в условиях агрессивной среды кислого грунта

• Медь же, наоборот, не вступая в реакции, защищает закрываемое ею железо, которое более активно с точки зрения химии. Такие электроды могут без ущерба эффективности служить очень долго, например, производитель гарантирует их сохранность в суглинистой почве вплоть до 100 лет. Но при монтаже следует проявлять осторожность – в местах повреждения слоя омеднения наверняка возникнет участок коррозии. Чтобы снизить вероятность этого, слой омеднения делают достаточно толстым, до 200 мкм, поэтому такие штыри значительно дороже обычных оцинкованных.

Каковы общие достоинства такого комплекта системы заземления с одним глубоко размещённым электродом:

• Монтаж не представляет особой сложности. Не требуется объемных земляных работ, не нужен сварочный аппарат – все производится обычным инструментом, который есть в каждом доме.
• Система очень компактна, ее можно разместить на крошечном «пятачке» или даже в подвале дома.
• Если используется омедненные электроды, то срок службы такого заземления будет исчисляться несколькими десятками лет.
• Благодаря хорошему контакту с грунтом достигается минимальное электрическое сопротивление. Кроме того, на эффективность системы практически не влияют сезонные условия. На уровень промерзания грунта приходится не более 10% длины электрода, и зимние температуры никак не могут отрицательно сказаться на проводимости.

Есть, конечно, и свои недостатки:

• Такой тип заземления не может быть реализован на каменистых грунтах – скорее всего, забить электроды на требуемую глубину не удастся.
• Возможно, кого-то отпугнет и цена комплекта. Однако это – вопрос спорный, так как качественный металлический прокат для обычной схемы заземления тоже стоит недешево. Если еще присовокупить длительность эксплуатации, простоту и быстроту монтажа, отсутствие необходимости в специализированном инструменте, то, вполне возможно, такой подход к решению проблемы заземления может показаться даже более перспективным с точки зрения экономичности.

Видео: как сделать заземление не даче с помощью модульной штыревой системы

stroyday.ru

Разрешено ли размещать контур заземления внутри дома

Скажите, пожалуйста, почему расстояние от заземления до стен дома должно быть не меньше 1го метра? Дачный электрик намеревается разместить его в подвале дома!?Виктор Семенович.

Здравствуйте, Виктор Семенович!

Согласно ПУЭ расстояние от стены до контура заземления сетей с глухозаземленной нейтралью и напряжением до одного киловольта не регламентируется. Регламентируется этот показатель для сетей с эффективно заземленной нейтралью, напряжением свыше одного киловольта, и составляет 0,8-1 м от фундамента. Но при устройстве молниезащиты, согласно «Инструкции по устройству молниезащиты зданий, сооружений и промышленных коммуникаций», контур необходимо проводить с отступом не меньше 1го метра от внешней поверхности стен дома.

Объясняется такое требование опасностью для жизни человека в результате появления шагового напряжения при ударе молнии. Чем ближе вы к электроду – тем больше шаговое напряжение.

Если вы одной ногой стоите над вертикальным заземляющим электродом, а другая будет находиться на расстоянии шага, то вы окажетесь в зоне наибольшей опасности поражения

Дополнительную опасность представляет монтаж в доме проводника, который соединяет молниеотвод и заземление, а также расположение самого контура в доме делает возможным переход энергии грозового разряда на другие токопроводящие части в помещении и поражение разрядом людей, которые находятся внутри. Такой эффект имеет место, например, при перегорании проводника, который соединяет молниеотвод и заземление. Задача молниеотвода – отвести молнию от дома, поэтому монтаж всех элементов молниезащиты должен осуществляться исключительно снаружи строения.

Подводя итог, можно сказать, что монтаж заземления частного дома допустимо осуществить в подвальном помещении. В случае когда контур заземления объединен с молниеотводом, делать это запрещено.

В традиционной схеме обустройства заземляющего контура используют вариант монтажа за пределами строения с отступом около 1,5 м от стен дома. Это обеспечивает безопасность, удобство обслуживания, проверки и ремонта контура

strmnt.com

Заземление в частном доме. Монтаж контура заземления своими руками

Для того чтобы создать все условия электробезопасности в частном доме необходимо при монтаже новой электропроводки или реконструкции старой в общий план работ включить такие работы как монтаж заземления. Монтаж заземления в частном доме не составляет особых трудностей по сравнению с монтажом заземления в многоэтажных домах.

Контур заземления в частном доме состоит из вбитых в почву вертикальных заземлителей, которые соединяются между собой горизонтальными заземлителями и заземляющего проводника который соединяет контур заземления с электрощитом.

В качестве вертикальных заземлителей обычно используют стальной уголок размерами 50×50х5 мм. Для горизонтальных заземлителей подойдет полосовая сталь 40×4 мм. Материалом для заземляющего проводника служит круглая сталь сечением 8-10 мм2. Более точные размеры и материал для заземлителей и заземляющих проводников можно найти в ПУЭ-7, раздел 1.7.

Запрещено в качестве заземлителей и заземляющих проводников использовать арматуру. Объясняется это тем что наружный слой арматуры каленый, из за этого распределение тока по сечению нарушается, а также по другому проходят процессы окисления (быстрее ржавеет).

Конструктивно контур заземления делают в виде равностороннего треугольника. Для этого, во дворе дома делаем разметку в виде равностороннего треугольника. Рекомендуется прокладывать контур заземления на расстоянии не более 1 м от фундамента дома.

После разметки, выкапываем траншею по периметру размеченного нами треугольника глубиной приметно 0.8-1 м. и шириной достаточной для удобного обваривания, примерно 0.5-0.7 м. В этой траншее будет прокладываться горизонтальные заземлители.

Теперь по вершинам треугольника будут вбиваться вертикальные заземлители на глубину 2-3 м. Забивать в землю уголки длиной 2-3 м можно обычной кувалдой, это абсолютно не трудно. Для облегчения этой работы уголок на конце заостряют, чтобы он лучше входил в землю.

Также можно выкопать или пробурить небольшие колодцы по вершинам треугольника глубиной до 1.5 м, это даст возможность забить уголок в меньший слой земли.

После того как подготовительные работы выполнены, выбрано место, произведена разметка и выкопаны траншеи необходимых размеров, приступаем к непосредственному монтажу контура заземления. В траншее по вершинам треугольника забиваем уголки в землю, при этом забиваем их не полностью, а так чтобы край уголка длиной 20-25 см торчал в траншее.

Когда все вертикальные заземлители будут вбиты в землю, их необходимо соединить между собой горизонтальными заземлителями, создав таким образом замкнутый контур.

Делается это с помощью обычной сварки, привариваем к торчащим уголкам стальную полосу. Причем соединять уголок и полосу необходимо именно сваркой, ни в коем случае не применять болтовые соединения, так как со временем эти места окисляются что приводит к потере контакта и неэффективности функционирования заземляющего контура в процессе эксплуатации.

После того как контур заземления собран, необходимо соединить этот контур с электрощитом. Для этого также пользуясь сваркой, привариваем заземляющий проводник, стальную проволоку сечением 8-10 мм, к контуру заземления и прокладываем ее в траншее к электрощиту. На конце подведенной к электрощиту проволоки привариваем болтом М6 или М8 для крепления провода заземления.

Если нет стальной проволоки можно в качестве заземляющего проводника использовать такую же стальную полосу, как и для горизонтального заземлителя.

Полоса с точки зрения эффективности подойдет лучше, чем проволока, так как площадь прикосновения ее с землей будет больше, однако стальную полосу сложнее прокладывать в местах перегиба траншеи, потому что согнуть ее труднее чем стальную проволоку.

После проведения сварочных работ места сварки необходимо обработать от коррозии антикоррозийными составами. После таких несложных манипуляций заземление в частном доме прослужит Вам не один десяток лет.

Некоторые новички-электрики думают, что для того чтобы заземления служило как можно дольше, его необходимо защитить от коррозии путем преднамеренного окрашивания. Этого нельзя делать категорически!

Монтаж такого контура заземления делать абсолютно бессмысленно. Металл должен иметь хорошую связь с землей, а краска препятствует этому, создавая большое сопротивления.

На этом этапе монтаж контура заземления для дома закончен. Убедившись в том что места соединения сваркой надежно обварены, можно засыпать землей выкопанные траншеи. Такая специфика монтажа заземляющего контура также применяется при монтаже молниезащиты.

Подключение в электрощите при наличии контура заземления в частном доме.

Как правило, электропитание в частных домах осуществляется воздушными линиями с системой заземления TN-C. В такой системе нейтраль источника питания заземлена, а к дому подходят фазный провод L и совмещенный нулевой защитный и рабочий провод PEN.

После того как в доме произведен монтаж собственного контура заземления необходимо произвести его подключение к электроустановкам дома. Сделать это можно двумя способами:

• - переделать систему TN-C на систему заземления TN-C-S;
• - произвести подключение дома к контуру заземления по системе ТТ.

Подключение дома к контуру заземления по системе TN-C-S.

Как известно в системе заземления TN-C не предусмотрено отдельного защитного проводника, поэтому в доме переделываем систему TN-C на TN-C-S. Осуществляется это разделением в электрощите совмещенного нулевого рабочего и защитного PEN проводника, на два отдельных, рабочий N и защитный PE.

И так, к вашему дому подходят два питающих провода, фазный L и совмещенный PEN. Чтобы получить в доме трехжильную электропроводку с отдельным фазным, нулевым и защитным проводом необходимо в вводном электрощите дома произвести правильное разделение системы TN-C на TN-C-S.

Для этого установите в щите шину которая металлически связана с щитом, это будет шина заземления РЕ к ней будет подключаться PEN проводник со стороны источника питания.

Далее от шины РЕ идет перемычка на шину нулевого рабочего проводника N, шина нулевого рабочего проводника должна быть изолирована от щита. Ну и фазный провод подключаете на отдельную шину, которая тоже изолирована от щита.

После всего этого необходимо соединить электрощит с контуром заземления дома. Это делается с помощью медного многожильного провода, один конец провода соединяете с электрощитом, другой конец крепите к заземляющему проводнику с помощь болта на конце, который для этой цели и был специально приварен.

Подключение дома к контуру заземления по системе TТ.

Для такого подключения не нужно проводить ни каких разделений PEN проводника. Фазный провод подключаете к изолированной от щита шине. Совмещенный PEN проводник источника питания подключаете к шине, которая изолирована от щита и в дальнейшем считаете PEN просто нулевым проводом. Затем подключаете корпус щита к контуру заземления дома.

Как видно из схемы, контур заземления дома не имеет ни какой электрической связи с PEN проводником. Подключение заземления таким способом имеет несколько преимуществ по сравнению с подключением по системе TN-C-S.

В случае отгорания PEN проводника со стороны источника питания, все потребители будут подключены к вашему заземлению. А это чревато многими негативными последствиями. А так ваше заземление не будет иметь связи с PEN проводником, это гарантирует нулевой потенциал на корпусе ваших электроприборов.

Часто встречается и такое, когда на нулевом проводнике из за неравномерной нагрузки по фазам (перекос фаз) появляется напряжение, которое может достигать значений от 5 до 40 В. И когда есть связь между нулем сети и защитным проводником, на корпусах вашей техники также может возникать небольшой потенциал.

Конечно, при возникновении такой ситуации должно сработать УЗО, но зачем надеяться на УЗО. Лучше и правильнее будет не испытывать судьбу и не доводить до такой ситуации.

Из рассмотренных способов подключения контура заземления дома можно сделать вывод, что система ТТ в частном доме более безопасна по сравнению с системой TN-C-S. Недостатком использования системы заземления ТТ является ее дороговизна. То есть, при применении системы ТТ обязательно должны устанавливаться такие защитные устройства как УЗО, реле напряжения.

Также хотелось отметить, что необязательно делать контур в виде треугольника. Все зависит от внешних условий. Можно располагать горизонтальные заземлители в любом порядке, по окружности или по одной линии. Главное чтобы их количество было достаточным для обеспечения минимального сопротивления заземления.

electricvdome.ru

Заземление частного дома | ehto.ru

О частном доме и заземлении

Электропитание дома осуществляется от воздушных линий электропередач, ВЛ или ВЛИ, с ближайшего к дому столба. На столбе делается повторное заземление ВЛ. В дом провода электропитания вводятся по воздуху или в траншее.

ВЛ это воздушная линия электропередач. ВЛИ воздушка изолированными проводами СИП.

Дополню эту вводную информацию. В доме или на столбе электропитание заводится во вводное устройство ВУ (щит) или вводно-распределительный щит (ВРУ или ВРЩ).

Электрическая защита частного дома включает комплекс мер:

• Повторное заземление РЕN-проводника ВЛ;
• Заземление частного дома;
• Заземление антенн размещенных на кровле;
• Заземление котла отопления;
• Заземление резервного генератора электропитания;
• Молниезащита дома;
• Защита от перенапряжения.

В этой статье нас интересует необходимый элемент электропроводки дома — заземление дома.

Перед монтажом своего локального заземления изучите повторное заземление на опорах поселка. Если его нет, хотя оно должно быть, как минимум через опору, то в аварийной ситуации в поселке локальное заземление вашего дома станет общим для всех домов поселка.

Не забывайте, что сечение СИП проводов от опоры до дома, должно быть от 16 мм. А также не забывайте об установки в щит дома общее УЗО номиналом 100-300 mA. Это избавит вас от аварий и пожаре при авариях вне вашего участка на воздушных линиях электропередач.

Заземление частного дома – варианты исполнения

Конструктивно возможны следующие варианты исполнения защитного заземления частного дома:

• Модульное или очаговое заземление;
• Контурное заземление;
• Линейное заземление;
• Глубинное заземление.

Модульное заземление

Для модульного заземления частного дома нужна небольшая площадь участка из-за чего, этот тип заземления наиболее популярен. Для этого типа заземления используется штыревая система заземления.

Штыревой заземлитель делается в виде треугольника со штырями по вершинам. Штыри делаются из стальных уголков длиной 2500 мм – 3000 мм. Штыри называются электроды. Вбитые в землю уголки, по верху, соединяются металлической полосой 4×40 мм, на сварке. Обычно, стороны треугольника делают длинной 1200 мм. Сам треугольный контур заземления закапывается в землю на глубину 50-70 см.

Угоки и полосы можно заменить на металлопрокат другого профиля. Для каждого профиля делается свой расчет заземления и высчитываются свои размеры заземляющего устройства.

От контура заземления металлическая полоса, реже арматура в траншее 50-70 см доводится до дома. На цоколе дома полоса закрепляется и на её конец приваривается 6 или 8 мм болт для подсоединения провода заземления.

От болта полосы в дом заводится заземляющий проводник. Проводник это медный одножильный или многожильный провод, с желтой изоляцией и сечением от 6 мм2. Для соединения провод опрессовывается соединительной гильзой. В доме заземляющий проводник подсоединяется к главной заземляющей шине (ГЗШ).

Линейное заземление

Если площадь участка не позволяет делать треугольный контур заземления, то делается линейное заземление, то есть электроды располагаются не в треугольник, а по одной линии. Длина электродов 2500-3000 мм, глубина залегания 50-70 см.

Контурное заземление по периметру дома

Если в доме несколько вводных щитов электропитания, то делается контурное заземление.

По углам дома вбиваются штыревые электроды из уголков, которые соединяются металлической полосой по всему периметру (контуру) дома или его части. Отводы металлической полосы до дома делаются в нужных местах.

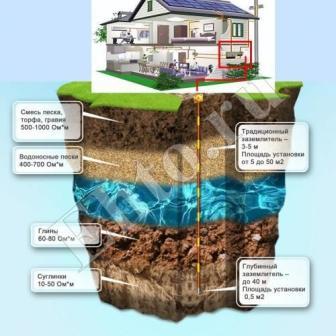

Глубинное заземление

• Выпускаются специальные глубинные заземлители. Их вбивают в грунт на глубину 6 — 30 метров. Глубина вбивания зависит от типа грунта. Главное получить нужное, по нормативным документам, сопротивление заземления. Для частного дома с системой TN-C-S локальное заземление должно иметь сопротивление не более 30 Ом, а именно 5, 10 и 20 Ом соответственно при напряжении 660 В, 380 В и 220 В трехфазного тока или 380 В, 220 В и 127 В однофазного тока (ПУЭ 1.7.103).

Глубинный заземлитель это сборная конструкция со специальным наконечником и сменным нагелем способным выдержать сильные удары при вбивании.

Заземляющий проводник подключается к заземлителю через специальный зажим на болтах. Вбивается заземлитель из приямка глубиной 50-70 см. На этой же глубине заземляющий проводник ведется к дому. В дом проводник заводится через металлическую гильзу и подсоединяется к главной заземляющей шине (ГЗШ).

Фундаментное заземление

В больших частных строениях контур заземления можно спрятать  в бетонный фундамент дома. Принцип заземления аналогичен контурному заземлению.

В завершении замечу, что самое главное в заземление частного дома это сделать расчет заземления и по расчету подобрать нужный материал для его монтажа.

©Ehto.ru

Полезно почитать

• Записи не найдены

Записи по теме:

ehto.ru

Естественные заземлители - что это такое?



Здравствуй, дорогой читатель! Я рад, что вы заглянули на мой сайт podvi.ru. На этой страничке я познакомлю вас с общими понятиями про естественные заземлители.

Из чего делают естественные заземлители

Естественные заземлители используют, чаще всего, чтобы заземлить электроустановку, например, металлические части (арматуру), входящие в устройство железобетонных элементов, допустим, фундаменты опоры линии электропередач и подстанций, а также фундаментов зданий. Кроме того, в качестве естественного заземлителя могут использоваться разного рода металлические подземные коммуникации, например, трубопроводы, броня или оболочка кабелей. В некоторых случаях, допустимо для естественного заземлителя использовать и наземные коммуникации, например, рельсовые пути.

Чем естественные заземлители лучше искусственных

Естественные заземлители допустимо использовать в случае, если они способны обеспечить выполнение всех требований, которые предъявляют к заземляющим конструкциям.

Искусственные заземлители нужно применять, когда нужно в значительной степени уменьшить токи, которые через естественные заземлители будут уходить в землю.

Это значит, что в большинстве случаев, вы можете использовать только естественные заземлители, не прибегая к искусственным. С помощью данного шага можно в значительной степени уменьшить количество материалов, необходимых для сооружения заземления. Кроме того, будут снижены финансовые и трудовые затраты, а также эксплуатация заземляющего устройства будет намного проще, нежели при применении искусственного заземления.

В каком случае можно применять железобетонный фундамент строения для заземления

Данный технологический шаг разрешается использовать лишь в том случае, если грунт, на котором установлено строение, имеет влажность 3% или больше. Бетон при меньшем показателе влажности способен оказывать достаточно сильное электрическое сопротивление, следовательно, он не будет представлять собой заземляющую конструкцию.

Железобетонный фундамент можно использовать в качестве естественного заземлителя еще в том случае, если на него будет оказывать воздействие какая-нибудь не слишком агрессивная среда, например, грунтовые воды с небольшим показателем жесткости. Кроме того, допустимо применение фундамента в качестве заземлителя при отсутствии гидроизоляции или в случае, если поверхность фундамента будет дополнительно защищена с помощью битумного покрытия, как этого требует СНиП.

Какие железобетонные конструкции не стоит использовать в качестве заземлителей

Лучше всего не подводить заземляющий провод к сборным фундаментам, выполненным из железобетона. По возможности стоит соединить арматуру соседних блоков между собой, лишь после этого допустимо изготовление естественного заземлителя. В противном случае, если этого сделать не удается, лучше всего изготовить искусственный заземлитель.

Как следует соединять железобетонные конструкции

Если фундамент дома выполнен из свай, то их арматуру лучше всего соединить с арматурой ростверка или блоков фундамента с использованием электродуговой сварки.

Однако пространственные каркасы колонн и стаканов фундаментов, которые обычно выполняют из металла, а также арматурные сетки их подошв, нужно сваривать путем точечной сварки.

podvi.ru

---

Смотрите также

•
  Пеноплэкс фундамент размер
•
  Как лечить фундамент
•
  Фундамент фп5 а
•
  Фундамент под ванну
•
  Ригеля под фундамент
•
  Детство фундамент будущего
•
  Заказать ремонт фундамента
• Фундамент ленточный крупноблочный
•
  Фундамент в дедовске
•
  Недостатки плитного фундамента
•
  Талдомский район фундамент
